Збірно-монолітне залізобетонне перекриття будинку

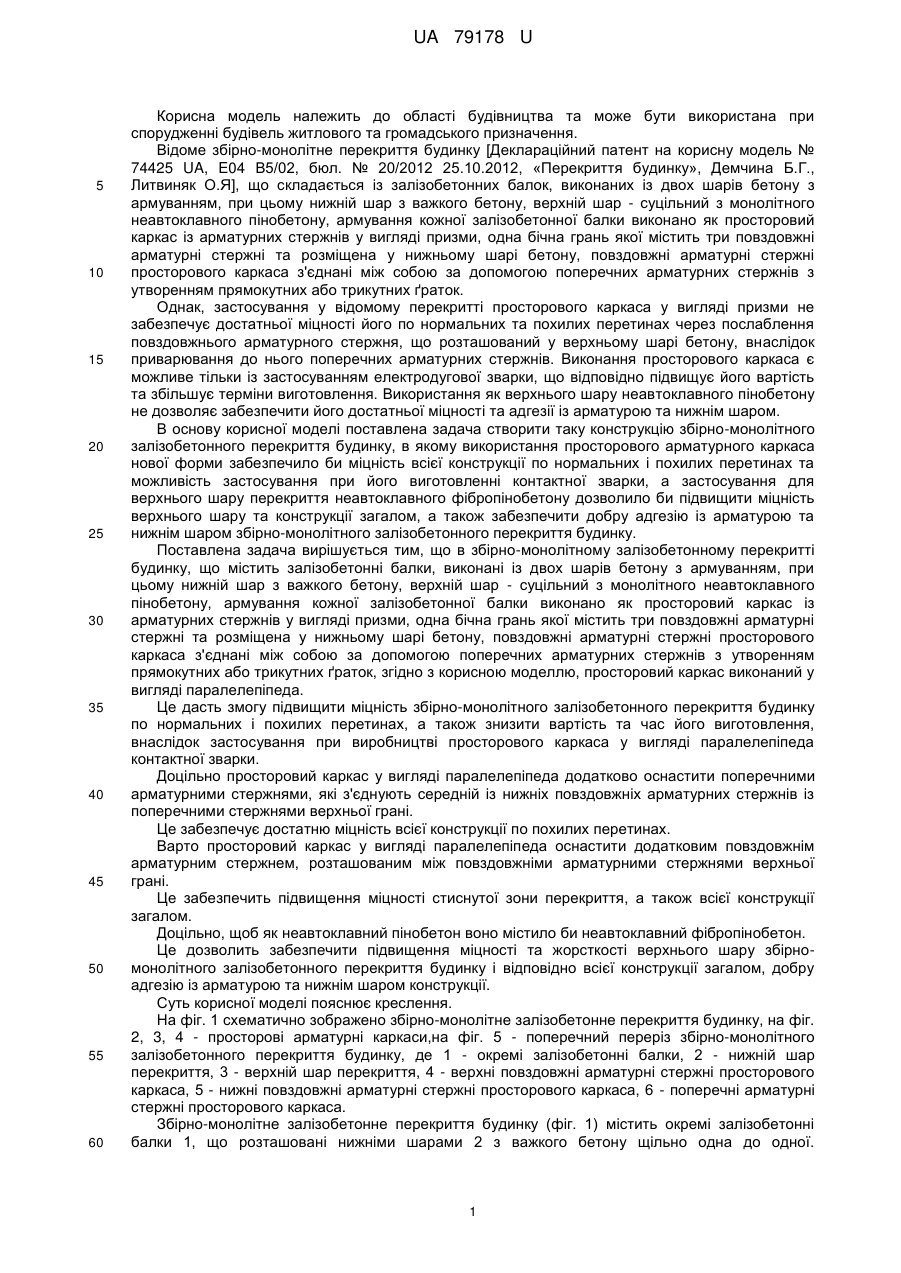

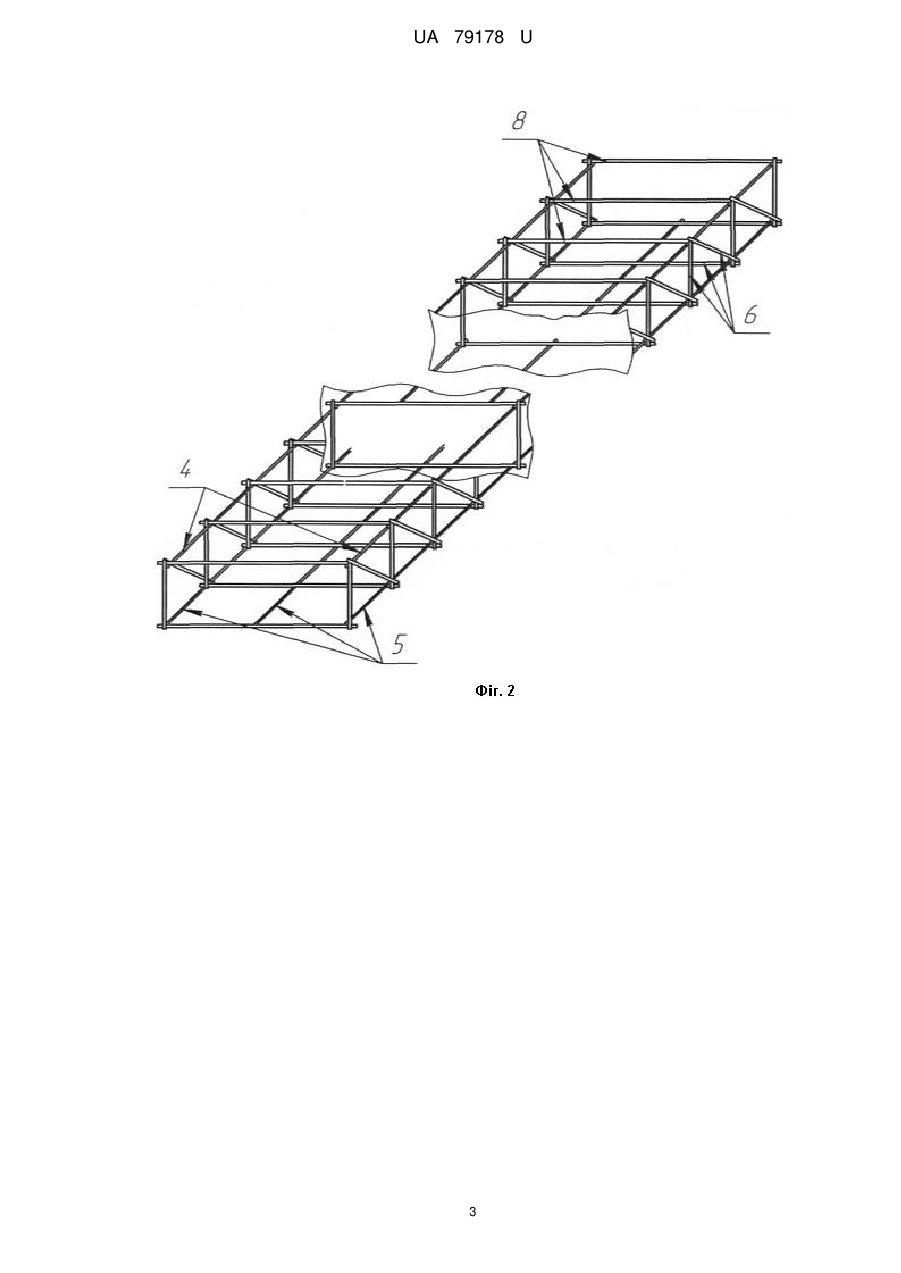

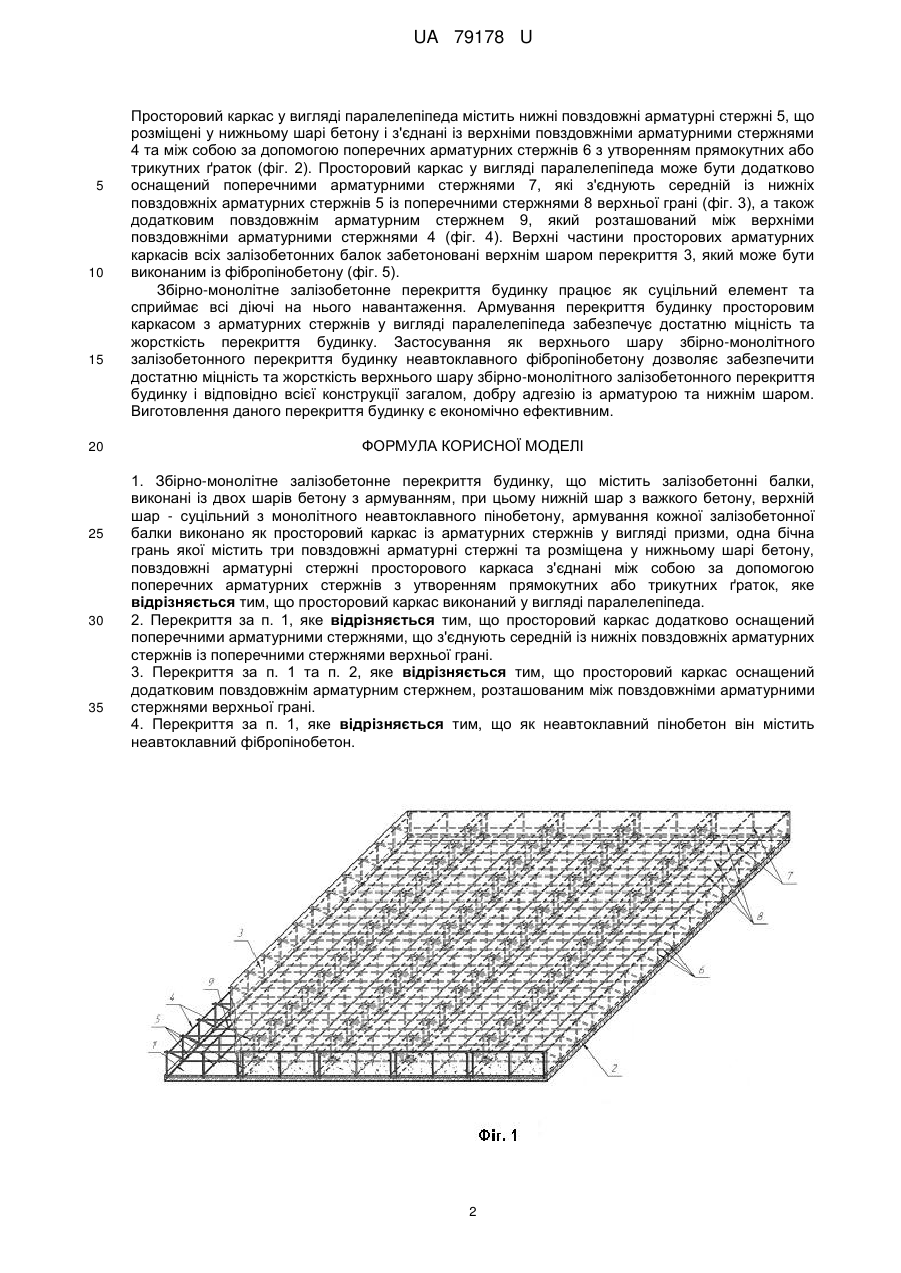

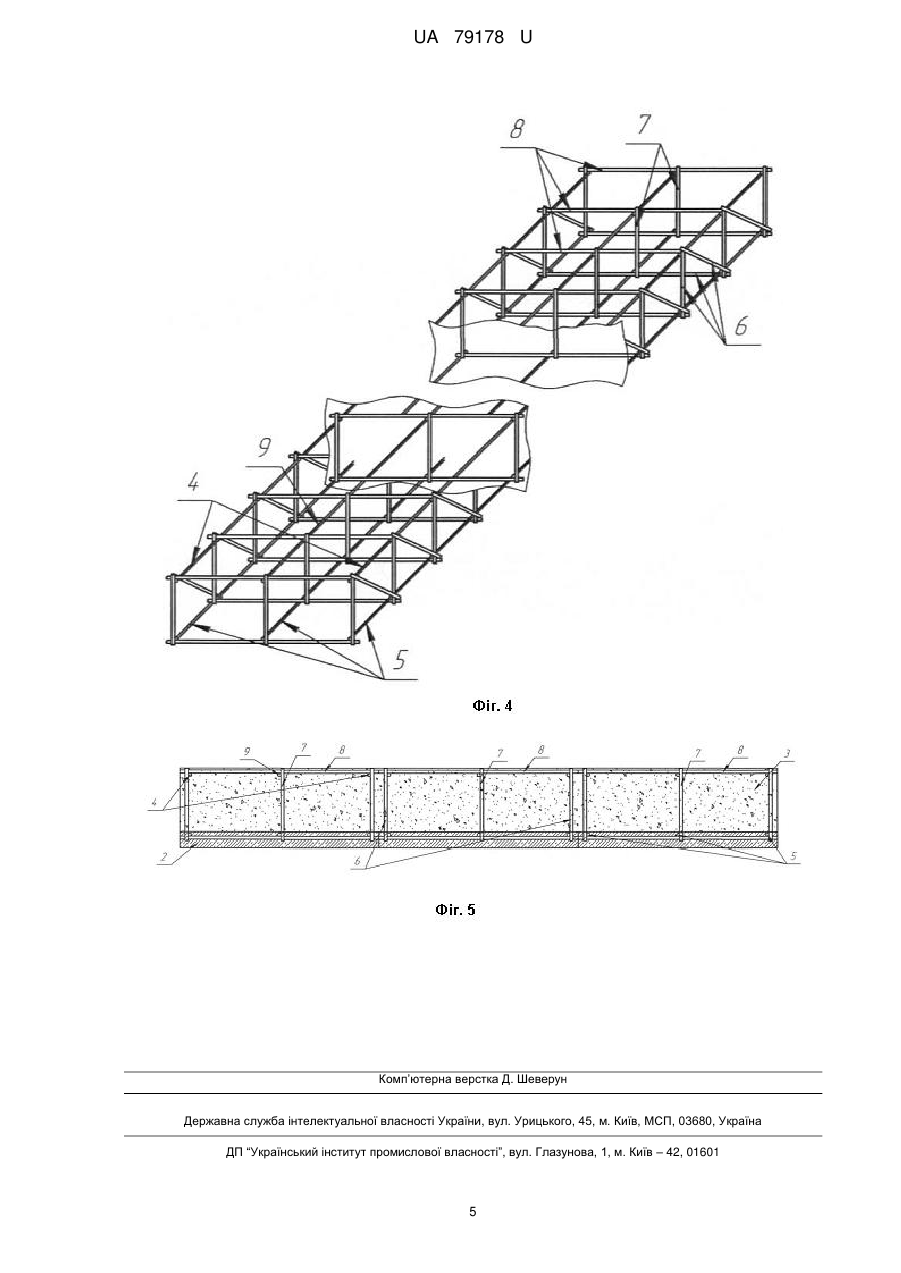

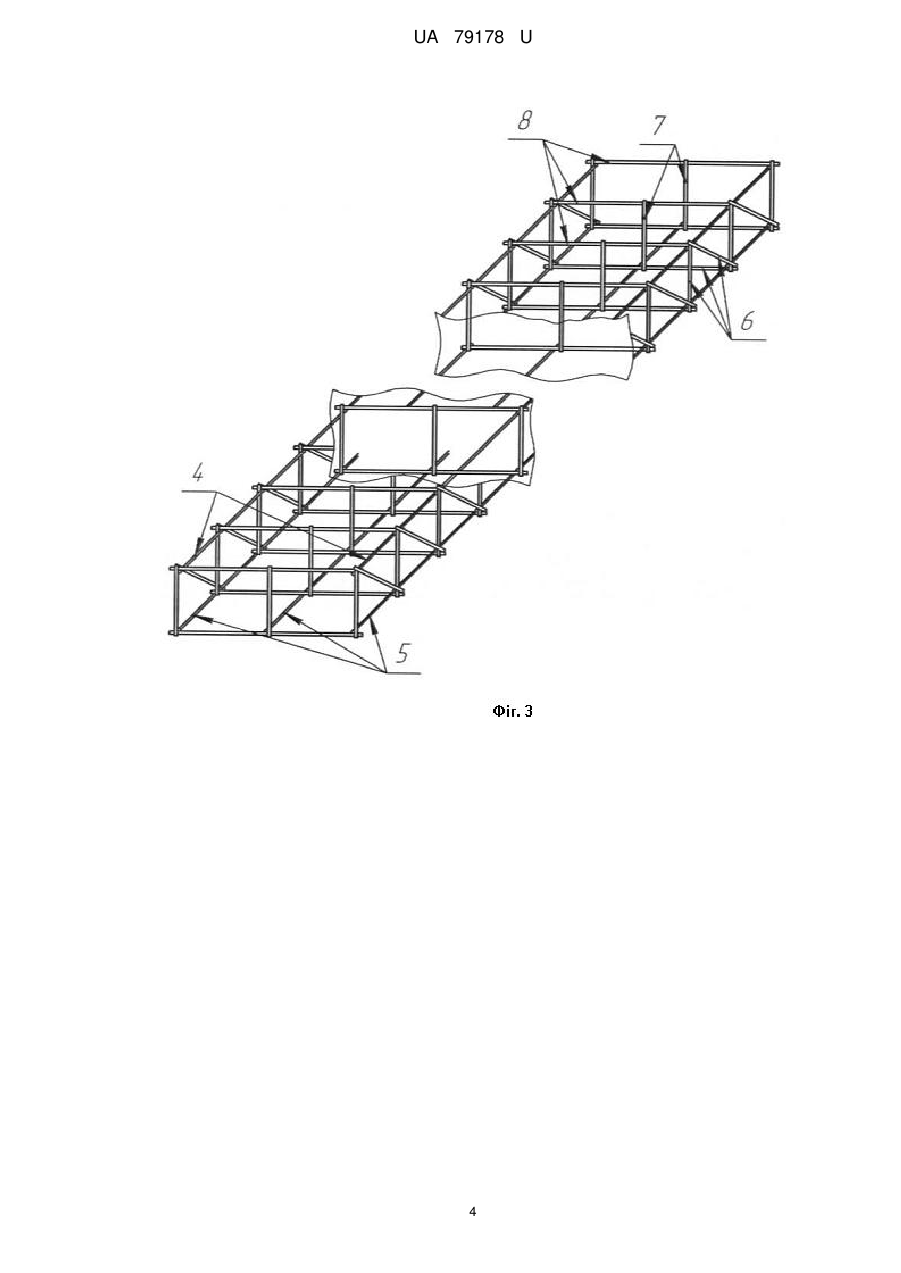

Реферат: UA 79178 U UA 79178 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва та може бути використана при спорудженні будівель житлового та громадського призначення. Відоме збірно-монолітне перекриття будинку [Деклараційний патент на корисну модель № 74425 UA, E04 В5/02, бюл. № 20/2012 25.10.2012, «Перекриття будинку», Демчина Б.Г., Литвиняк О.Я], що складається із залізобетонних балок, виконаних із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного неавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, повздовжні арматурні стержні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стержнів з утворенням прямокутних або трикутних ґраток. Однак, застосування у відомому перекритті просторового каркаса у вигляді призми не забезпечує достатньої міцності його по нормальних та похилих перетинах через послаблення повздовжнього арматурного стержня, що розташований у верхньому шарі бетону, внаслідок приварювання до нього поперечних арматурних стержнів. Виконання просторового каркаса є можливе тільки із застосуванням електродугової зварки, що відповідно підвищує його вартість та збільшує терміни виготовлення. Використання як верхнього шару неавтоклавного пінобетону не дозволяє забезпечити його достатньої міцності та адгезії із арматурою та нижнім шаром. В основу корисної моделі поставлена задача створити таку конструкцію збірно-монолітного залізобетонного перекриття будинку, в якому використання просторового арматурного каркаса нової форми забезпечило би міцність всієї конструкції по нормальних і похилих перетинах та можливість застосування при його виготовленні контактної зварки, а застосування для верхнього шару перекриття неавтоклавного фібропінобетону дозволило би підвищити міцність верхнього шару та конструкції загалом, а також забезпечити добру адгезію із арматурою та нижнім шаром збірно-монолітного залізобетонного перекриття будинку. Поставлена задача вирішується тим, що в збірно-монолітному залізобетонному перекритті будинку, що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного неавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, повздовжні арматурні стержні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стержнів з утворенням прямокутних або трикутних ґраток, згідно з корисною моделлю, просторовий каркас виконаний у вигляді паралелепіпеда. Це дасть змогу підвищити міцність збірно-монолітного залізобетонного перекриття будинку по нормальних і похилих перетинах, а також знизити вартість та час його виготовлення, внаслідок застосування при виробництві просторового каркаса у вигляді паралелепіпеда контактної зварки. Доцільно просторовий каркас у вигляді паралелепіпеда додатково оснастити поперечними арматурними стержнями, які з'єднують середній із нижніх повздовжніх арматурних стержнів із поперечними стержнями верхньої грані. Це забезпечує достатню міцність всієї конструкції по похилих перетинах. Варто просторовий каркас у вигляді паралелепіпеда оснастити додатковим повздовжнім арматурним стержнем, розташованим між повздовжніми арматурними стержнями верхньої грані. Це забезпечить підвищення міцності стиснутої зони перекриття, а також всієї конструкції загалом. Доцільно, щоб як неавтоклавний пінобетон воно містило би неавтоклавний фібропінобетон. Це дозволить забезпечити підвищення міцності та жорсткості верхнього шару збірномонолітного залізобетонного перекриття будинку і відповідно всієї конструкції загалом, добру адгезію із арматурою та нижнім шаром конструкції. Суть корисної моделі пояснює креслення. На фіг. 1 схематично зображено збірно-монолітне залізобетонне перекриття будинку, на фіг. 2, 3, 4 - просторові арматурні каркаси,на фіг. 5 - поперечний переріз збірно-монолітного залізобетонного перекриття будинку, де 1 - окремі залізобетонні балки, 2 - нижній шар перекриття, 3 - верхній шар перекриття, 4 - верхні повздовжні арматурні стержні просторового каркаса, 5 - нижні повздовжні арматурні стержні просторового каркаса, 6 - поперечні арматурні стержні просторового каркаса. Збірно-монолітне залізобетонне перекриття будинку (фіг. 1) містить окремі залізобетонні балки 1, що розташовані нижніми шарами 2 з важкого бетону щільно одна до одної. 1 UA 79178 U 5 10 15 20 25 30 35 Просторовий каркас у вигляді паралелепіпеда містить нижні повздовжні арматурні стержні 5, що розміщені у нижньому шарі бетону і з'єднані із верхніми повздовжніми арматурними стержнями 4 та між собою за допомогою поперечних арматурних стержнів 6 з утворенням прямокутних або трикутних ґраток (фіг. 2). Просторовий каркас у вигляді паралелепіпеда може бути додатково оснащений поперечними арматурними стержнями 7, які з'єднують середній із нижніх повздовжніх арматурних стержнів 5 із поперечними стержнями 8 верхньої грані (фіг. 3), а також додатковим повздовжнім арматурним стержнем 9, який розташований між верхніми повздовжніми арматурними стержнями 4 (фіг. 4). Верхні частини просторових арматурних каркасів всіх залізобетонних балок забетоновані верхнім шаром перекриття 3, який може бути виконаним із фібропінобетону (фіг. 5). Збірно-монолітне залізобетонне перекриття будинку працює як суцільний елемент та сприймає всі діючі на нього навантаження. Армування перекриття будинку просторовим каркасом з арматурних стержнів у вигляді паралелепіпеда забезпечує достатню міцність та жорсткість перекриття будинку. Застосування як верхнього шару збірно-монолітного залізобетонного перекриття будинку неавтоклавного фібропінобетону дозволяє забезпечити достатню міцність та жорсткість верхнього шару збірно-монолітного залізобетонного перекриття будинку і відповідно всієї конструкції загалом, добру адгезію із арматурою та нижнім шаром. Виготовлення даного перекриття будинку є економічно ефективним. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Збірно-монолітне залізобетонне перекриття будинку, що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного неавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, повздовжні арматурні стержні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стержнів з утворенням прямокутних або трикутних ґраток, яке відрізняється тим, що просторовий каркас виконаний у вигляді паралелепіпеда. 2. Перекриття за п. 1, яке відрізняється тим, що просторовий каркас додатково оснащений поперечними арматурними стержнями, що з'єднують середній із нижніх повздовжніх арматурних стержнів із поперечними стержнями верхньої грані. 3. Перекриття за п. 1 та п. 2, яке відрізняється тим, що просторовий каркас оснащений додатковим повздовжнім арматурним стержнем, розташованим між повздовжніми арматурними стержнями верхньої грані. 4. Перекриття за п. 1, яке відрізняється тим, що як неавтоклавний пінобетон він містить неавтоклавний фібропінобетон. 2 UA 79178 U 3 UA 79178 U 4 UA 79178 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
