Пристрій з електричними фільтрами для широкосмугових з’єднань

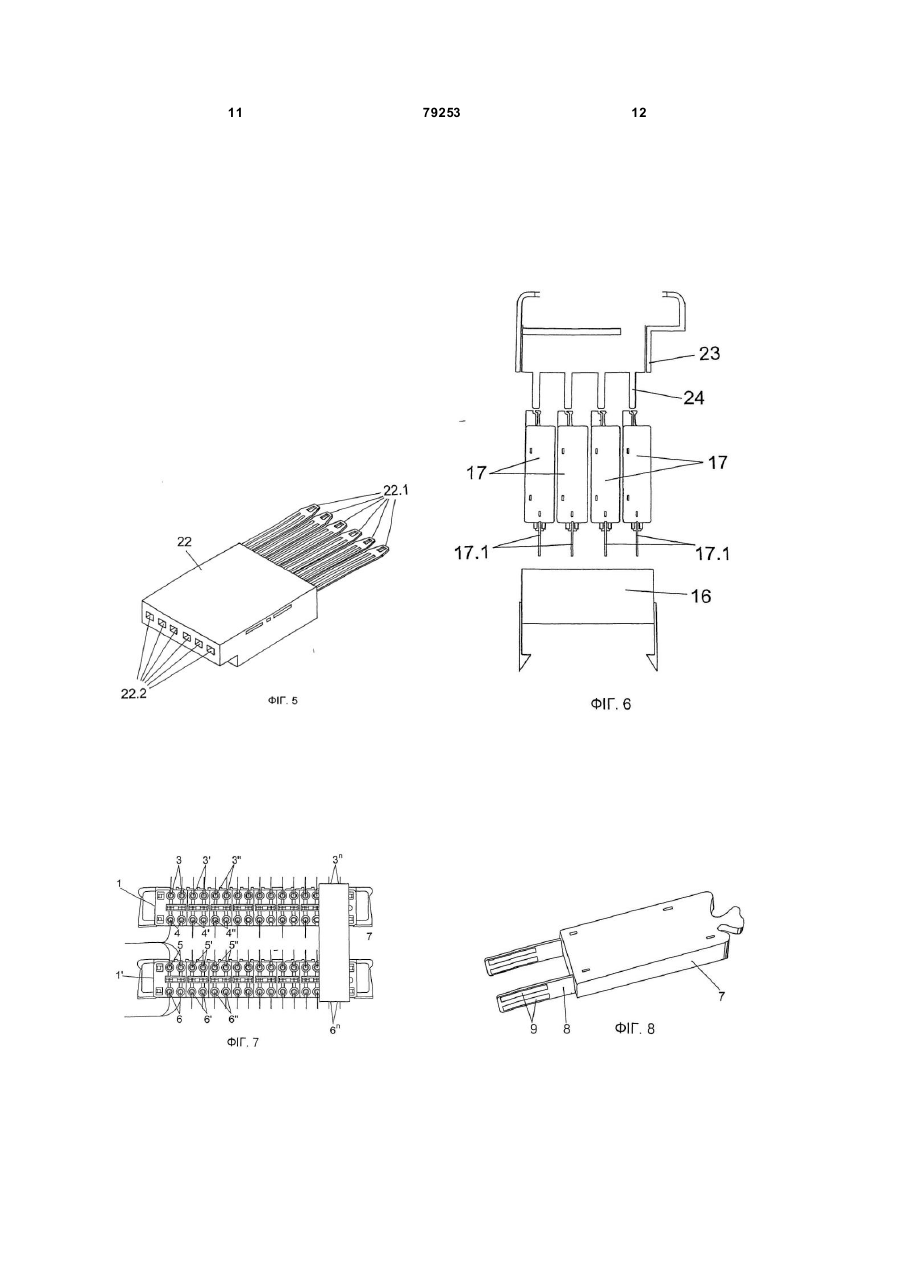

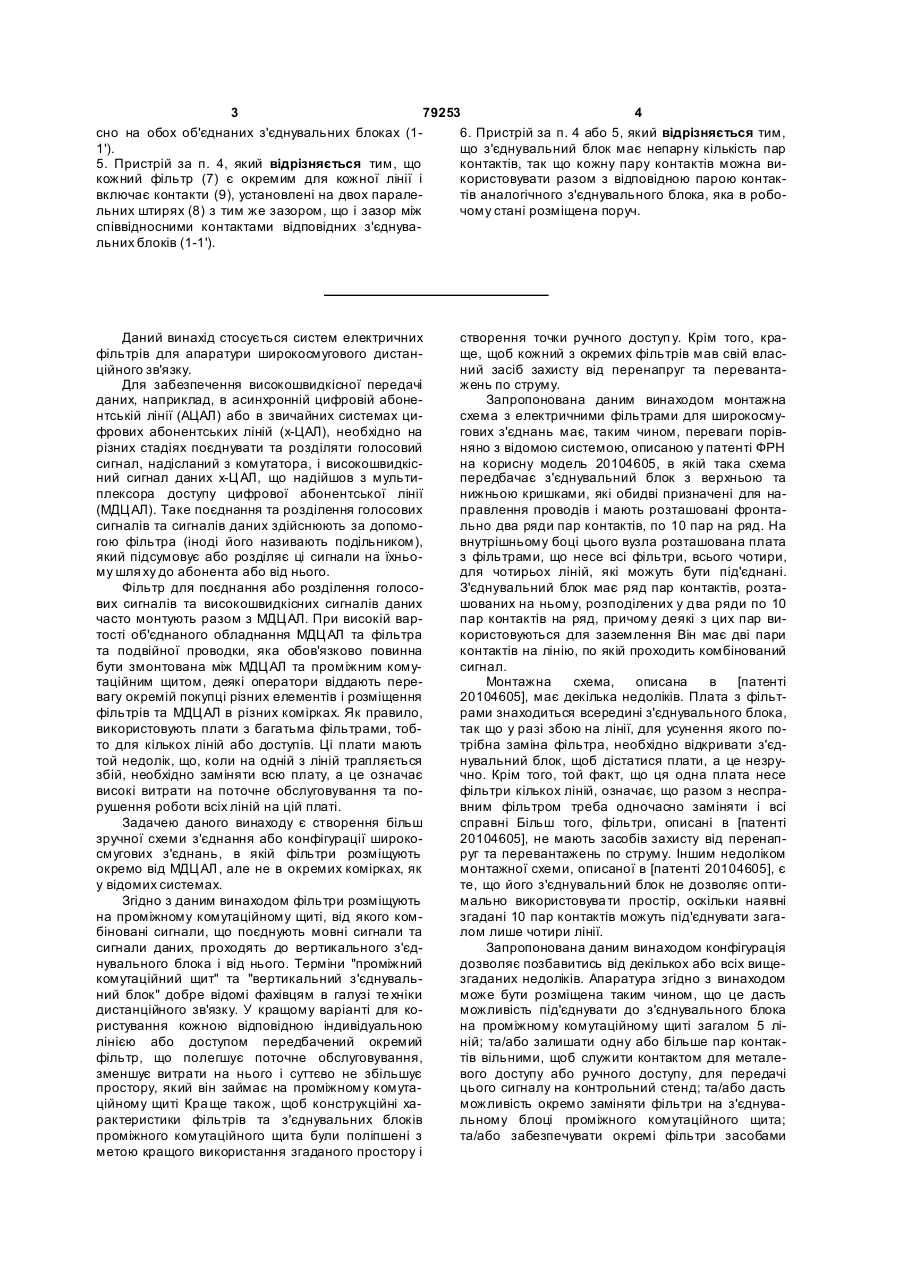

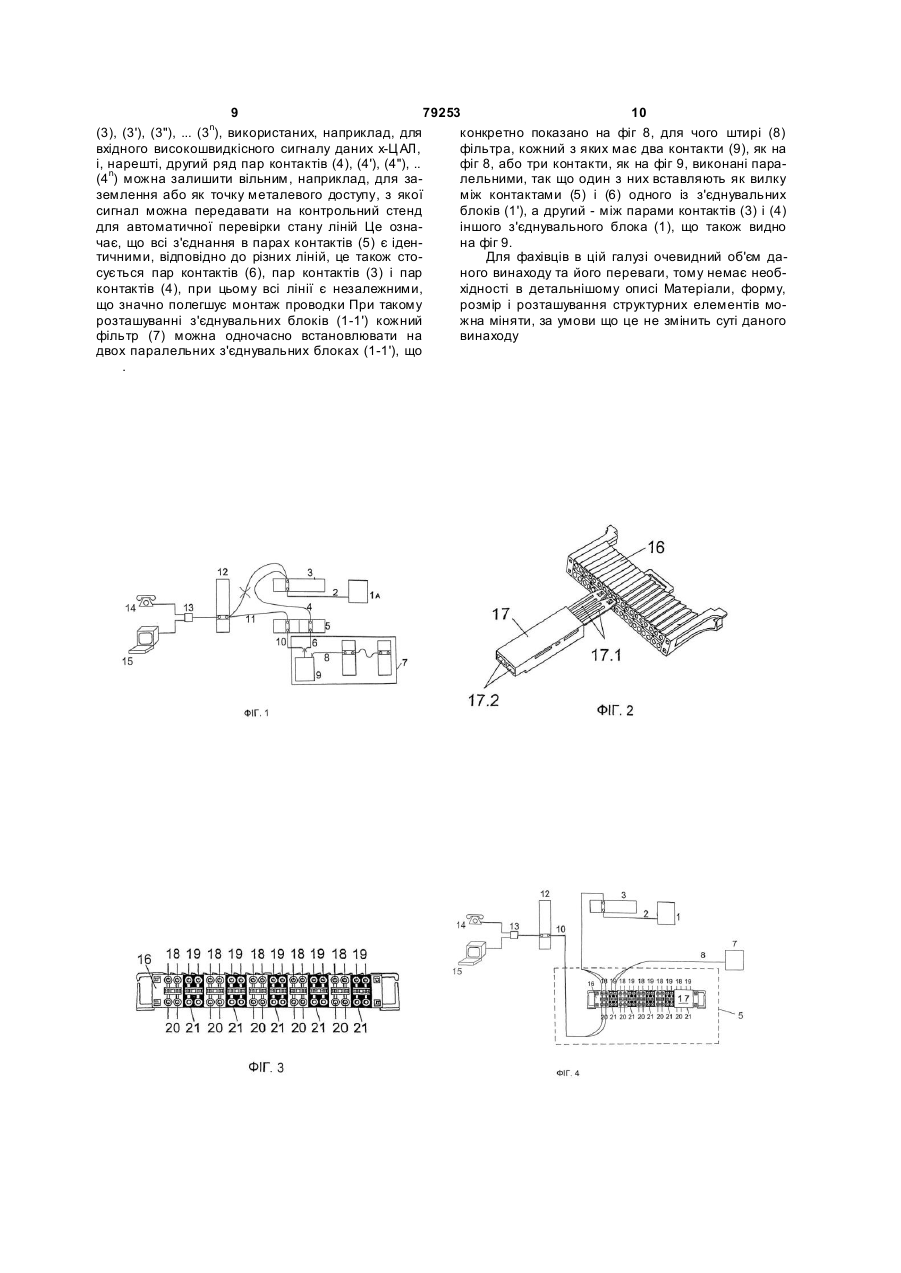

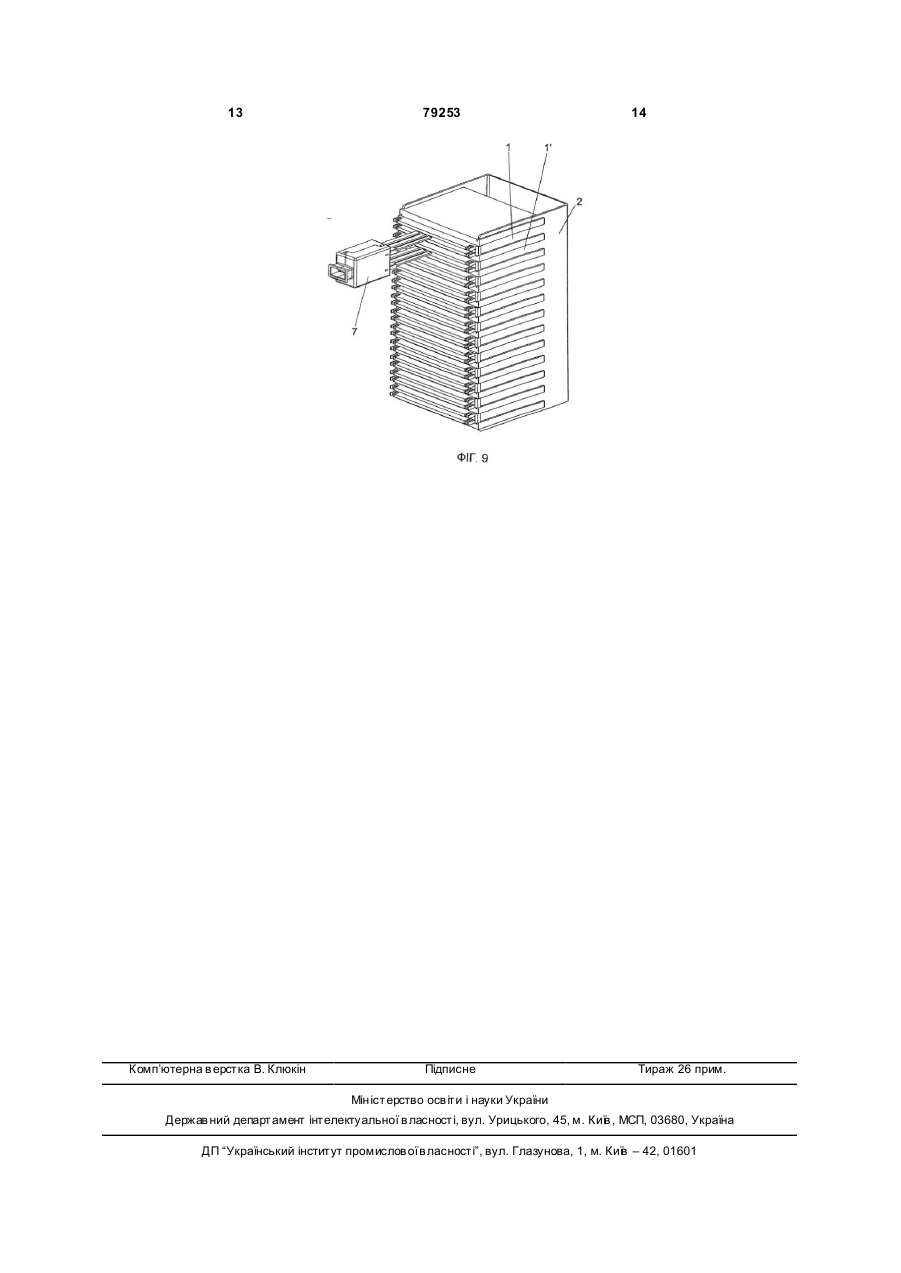

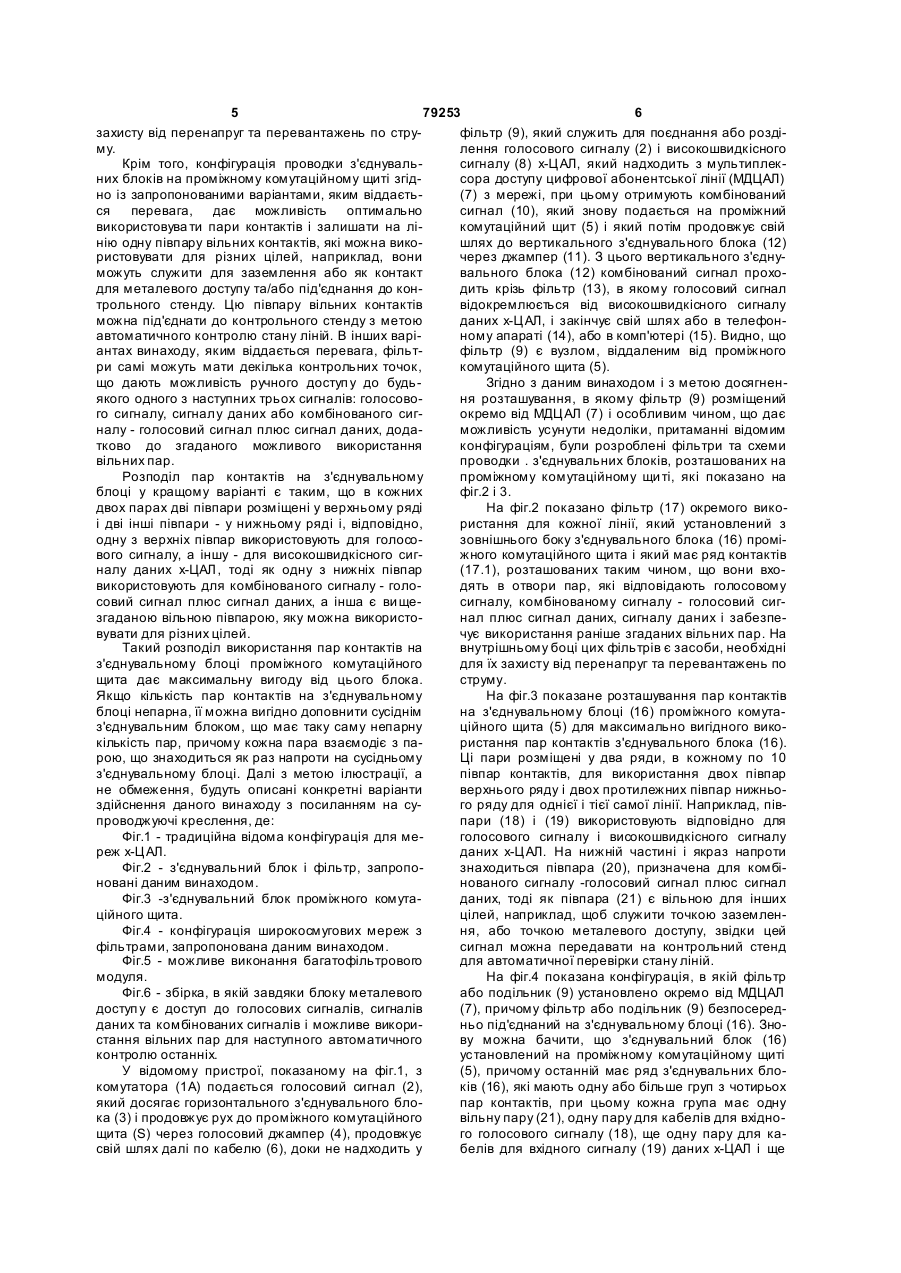

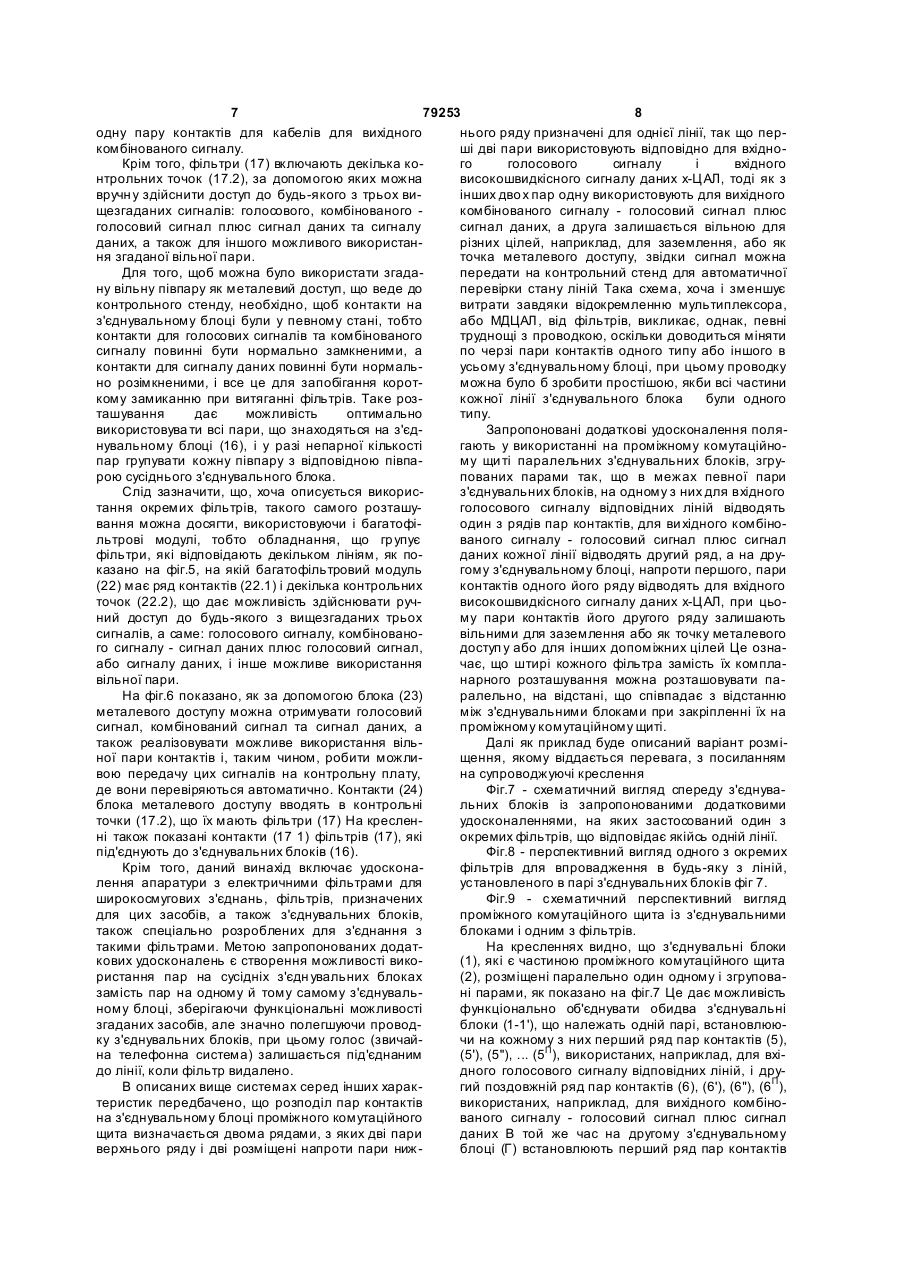

1. Пристрій з електричними фільтрами для широкосмугових з'єднань, в якому голосовий сигнал (2), отриманий з комутаційної системи (1), надходить до горизонтального з'єднувального блока (3), до якого приєднаний голосовий джампер (4), з'єднаний із з'єднувальним блоком (16) на проміжному комутаційному щиті (5), де голосовий сигнал поєднується з окремо генерованим сигналом даних, що надходить на лінію сигналу даних, і з проміжного комутаційного щита цей комбінований сигнал передається через джампер (11) у вертикальний з'єднувальний блок (12), а звідти - у фільтр (13), який передає відповідну частину цього сигналу або на телефон (14), або на комп'ютер (15) користувача, причому пари контактів (18, 19, 20, 21) для пар вхідної та вихідної проводки, приєднаної в робочому стані до з'єднувального блока (16) проміжного комутаційного щита (5), в робочому стані мають фільтри (17, 22) з контактами (17.1, 22.1), які з'єднані зі згаданими контактами рознімно і розташовані частково ззовні з'єднувального блока, який відрізняється тим, що принаймні один з'єднувальний блок (16, 1.1') має ряд згрупованих пар контактів, які виконані з можливістю з'єднувати так, що для кожних чотирьох пар контактів одна пара залишається вільною, а решту пар можна відповідно з'єднувати з мовним сигналом, високошвидкісним сигналом даних цифрових абонентських ліній (х-ЦАЛ) і комбінованим сигналом голосовий сигнал плюс сигнал даних, причому 2 (19) 1 3 79253 4 сно на обох об'єднаних з'єднувальних блоках (16. Пристрій за п. 4 або 5, який відрізняється тим, 1'). що з'єднувальний блок має непарну кількість пар 5. Пристрій за п. 4, який відрізняється тим, що контактів, так що кожну пару контактів можна викожний фільтр (7) є окремим для кожної лінії і користовувати разом з відповідною парою контаквключає контакти (9), установлені на двох паралетів аналогічного з'єднувального блока, яка в робольних штирях (8) з тим же зазором, що і зазор між чому стані розміщена поруч. співвідносними контактами відповідних з'єднувальних блоків (1-1'). Даний винахід стосується систем електричних фільтрів для апаратури широкосмугового дистанційного зв'язку. Для забезпечення високошвидкісної передачі даних, наприклад, в асинхронній цифровій абонентській лінії (АЦАЛ) або в звичайних системах цифрових абонентських ліній (х-ЦАЛ), необхідно на різних стадіях поєднувати та розділяти голосовий сигнал, надісланий з комутатора, і високошвидкісний сигнал даних х-ЦАЛ, що надійшов з мультиплексора доступу цифрової абонентської лінії (МДЦАЛ). Таке поєднання та розділення голосових сигналів та сигналів даних здійснюють за допомогою фільтра (іноді його називають подільником), який підсумовує або розділяє ці сигнали на їхньому шля ху до абонента або від нього. Фільтр для поєднання або розділення голосових сигналів та високошвидкісних сигналів даних часто монтують разом з МДЦАЛ. При високій вартості об'єднаного обладнання МДЦАЛ та фільтра та подвійної проводки, яка обов'язково повинна бути змонтована між МДЦАЛ та проміжним комутаційним щитом, деякі оператори віддають перевагу окремій покупці різних елементів і розміщення фільтрів та МДЦАЛ в різних комірках. Як правило, використовують плати з багатьма фільтрами, тобто для кількох ліній або доступів. Ці плати мають той недолік, що, коли на одній з ліній трапляється збій, необхідно заміняти всю плату, а це означає високі витрати на поточне обслуговування та порушення роботи всіх ліній на цій платі. Задачею даного винаходу є створення більш зручної схеми з'єднання або конфігурації широкосмугових з'єднань, в якій фільтри розміщують окремо від МДЦАЛ, але не в окремих комірках, як у відомих системах. Згідно з даним винаходом фільтри розміщують на проміжному комутаційному щиті, від якого комбіновані сигнали, що поєднують мовні сигнали та сигнали даних, проходять до вертикального з'єднувального блока і від нього. Терміни "проміжний комутаційний щит" та "вертикальний з'єднувальний блок" добре відомі фахівцям в галузі те хніки дистанційного зв'язку. У кращому варіанті для користування кожною відповідною індивідуальною лінією або доступом передбачений окремий фільтр, що полегшує поточне обслуговування, зменшує витрати на нього і суттєво не збільшує простору, який він займає на проміжному комутаційному щиті Кра ще також, щоб конструкційні характеристики фільтрів та з'єднувальних блоків проміжного комутаційного щита були поліпшені з метою кращого використання згаданого простору і створення точки ручного доступ у. Крім того, краще, щоб кожний з окремих фільтрів мав свій власний засіб захисту від перенапруг та перевантажень по струму. Запропонована даним винаходом монтажна схема з електричними фільтрами для широкосмугових з'єднань має, таким чином, переваги порівняно з відомою системою, описаною у патенті ФРН на корисну модель 20104605, в якій така схема передбачає з'єднувальний блок з верхньою та нижньою кришками, які обидві призначені для направлення проводів і мають розташовані фронтально два ряди пар контактів, по 10 пар на ряд. На внутрішньому боці цього вузла розташована плата з фільтрами, що несе всі фільтри, всього чотири, для чотирьох ліній, які можуть бути під'єднані. З'єднувальний блок має ряд пар контактів, розташованих на ньому, розподілених у два ряди по 10 пар контактів на ряд, причому деякі з цих пар використовуються для заземлення Він має дві пари контактів на лінію, по якій проходить комбінований сигнал. Монтажна схема, описана в [патенті 20104605], має декілька недоліків. Плата з фільтрами знаходиться всередині з'єднувального блока, так що у разі збою на лінії, для усунення якого потрібна заміна фільтра, необхідно відкривати з'єднувальний блок, щоб дістатися плати, а це незручно. Крім того, той факт, що ця одна плата несе фільтри кількох ліній, означає, що разом з несправним фільтром треба одночасно заміняти і всі справні Більш того, фільтри, описані в [патенті 20104605], не мають засобів захисту від перенапруг та перевантажень по струму. Іншим недоліком монтажної схеми, описаної в [патенті 20104605], є те, що його з'єднувальний блок не дозволяє оптимально використовува ти простір, оскільки наявні згадані 10 пар контактів можуть під'єднувати загалом лише чотири лінії. Запропонована даним винаходом конфігурація дозволяє позбавитись від декількох або всіх вищезгаданих недоліків. Апаратура згідно з винаходом може бути розміщена таким чином, що це дасть можливість під'єднувати до з'єднувального блока на проміжному комутаційному щиті загалом 5 ліній; та/або залишати одну або більше пар контактів вільними, щоб служити контактом для металевого доступу або ручного доступу, для передачі цього сигналу на контрольний стенд; та/або дасть можливість окремо заміняти фільтри на з'єднувальному блоці проміжного комутаційного щита; та/або забезпечувати окремі фільтри засобами 5 79253 6 захисту від перенапруг та перевантажень по струфільтр (9), який служить для поєднання або роздіму. лення голосового сигналу (2) і високошвидкісного Крім того, конфігурація проводки з'єднувальсигналу (8) х-ЦАЛ, який надходить з мультиплекних блоків на проміжному комутаційному щиті згідсора доступу цифрової абонентської лінії (МДЦАЛ) но із запропонованими варіантами, яким віддаєть(7) з мережі, при цьому отримують комбінований ся перевага, дає можливість оптимально сигнал (10), який знову подається на проміжний використовува ти пари контактів і залишати на лікомутаційний щит (5) і який потім продовжує свій нію одну півпару вільних контактів, які можна викошлях до вертикального з'єднувального блока (12) ристовувати для різних цілей, наприклад, вони через джампер (11). З цього вертикального з'єднуможуть служити для заземлення або як контакт вального блока (12) комбінований сигнал проходля металевого доступу та/або під'єднання до кондить крізь фільтр (13), в якому голосовий сигнал трольного стенду. Цю півпару вільних контактів відокремлюється від високошвидкісного сигналу можна під'єднати до контрольного стенду з метою даних х-ЦАЛ, і закінчує свій шлях або в телефонавтоматичного контролю стану ліній. В інших варіному апараті (14), або в комп'ютері (15). Видно, що антах винаходу, яким віддається перевага, фільтфільтр (9) є вузлом, віддаленим від проміжного ри самі можуть мати декілька контрольних точок, комутаційного щита (5). що дають можливість ручного доступ у до будьЗгідно з даним винаходом і з метою досягненякого одного з наступних трьох сигналів: голосовоня розташування, в якому фільтр (9) розміщений го сигналу, сигналу даних або комбінованого сигокремо від МДЦАЛ (7) і особливим чином, що дає налу - голосовий сигнал плюс сигнал даних, додаможливість усунути недоліки, притаманні відомим тково до згаданого можливого використання конфігураціям, були розроблені фільтри та схеми вільних пар. проводки . з'єднувальних блоків, розташованих на Розподіл пар контактів на з'єднувальному проміжному комутаційному щи ті, які показано на блоці у кращому варіанті є таким, що в кожних фіг.2 і 3. двох парах дві півпари розміщені у верхньому ряді На фіг.2 показано фільтр (17) окремого викоі дві інші півпари - у нижньому ряді і, відповідно, ристання для кожної лінії, який установлений з одну з верхніх півпар використовують для голосозовнішнього боку з'єднувального блока (16) промівого сигналу, а іншу - для високошвидкісного сигжного комутаційного щита і який має ряд контактів налу даних х-ЦАЛ, тоді як одну з нижніх півпар (17.1), розташованих таким чином, що вони вховикористовують для комбінованого сигналу - голодять в отвори пар, які відповідають голосовому совий сигнал плюс сигнал даних, а інша є ви щесигналу, комбінованому сигналу - голосовий сигзгаданою вільною півпарою, яку можна використонал плюс сигнал даних, сигналу даних і забезпевувати для різних цілей. чує використання раніше згаданих вільних пар. На Такий розподіл використання пар контактів на внутрішньому боці цих фільтрів є засоби, необхідні з'єднувальному блоці проміжного комутаційного для їх захисту від перенапруг та перевантажень по щита дає максимальну вигоду від цього блока. струму. Якщо кількість пар контактів на з'єднувальному На фіг.3 показане розташування пар контактів блоці непарна, її можна вигідно доповнити сусіднім на з'єднувальному блоці (16) проміжного комутаз'єднувальним блоком, що має таку саму непарну ційного щита (5) для максимально вигідного викокількість пар, причому кожна пара взаємодіє з паристання пар контактів з'єднувального блока (16). рою, що знаходиться як раз напроти на сусідньому Ці пари розміщені у два ряди, в кожному по 10 з'єднувальному блоці. Далі з метою ілюстрації, а півпар контактів, для використання двох півпар не обмеження, будуть описані конкретні варіанти верхнього ряду і двох протилежних півпар нижньоздійснення даного винаходу з посиланням на суго ряду для однієї і тієї самої лінії. Наприклад, півпроводжуючі креслення, де: пари (18) і (19) використовують відповідно для Фіг.1 - традиційна відома конфігурація для меголосового сигналу і високошвидкісного сигналу реж х-ЦАЛ. даних х-ЦАЛ. На нижній частині і якраз напроти Фіг.2 - з'єднувальний блок і фільтр, запропознаходиться півпара (20), призначена для комбіновані даним винаходом. нованого сигналу -голосовий сигнал плюс сигнал Фіг.3 -з'єднувальний блок проміжного комутаданих, тоді як півпара (21) є вільною для інших ційного щита. цілей, наприклад, щоб служити точкою заземленФіг.4 - конфігурація широкосмугових мереж з ня, або точкою металевого доступу, звідки цей фільтрами, запропонована даним винаходом. сигнал можна передавати на контрольний стенд Фіг.5 - можливе виконання багатофільтрового для автоматичної перевірки стану ліній. модуля. На фіг.4 показана конфігурація, в якій фільтр Фіг.6 - збірка, в якій завдяки блоку металевого або подільник (9) установлено окремо від МДЦАЛ доступ у є доступ до голосових сигналів, сигналів (7), причому фільтр або подільник (9) безпосередданих та комбінованих сигналів і можливе викориньо під'єднаний на з'єднувальному блоці (16). Зностання вільних пар для наступного автоматичного ву можна бачити, що з'єднувальний блок (16) контролю останніх. установлений на проміжному комутаційному щиті У відомому пристрої, показаному на фіг.1, з (5), причому останній має ряд з'єднувальних блокомутатора (1А) подається голосовий сигнал (2), ків (16), які мають одну або більше груп з чотирьох який досягає горизонтального з'єднувального блопар контактів, при цьому кожна група має одну ка (3) і продовжує рух до проміжного комутаційного вільну пару (21), одну пару для кабелів для вхіднощита (S) через голосовий джампер (4), продовжує го голосового сигналу (18), ще одну пару для касвій шлях далі по кабелю (6), доки не надходить у белів для вхідного сигналу (19) даних х-ЦАЛ і ще 7 79253 8 одну пару контактів для кабелів для вихідного нього ряду призначені для однієї лінії, так що перкомбінованого сигналу. ші дві пари використовують відповідно для вхідноКрім того, фільтри (17) включають декілька кого голосового сигналу і вхідного нтрольних точок (17.2), за допомогою яких можна високошвидкісного сигналу даних х-ЦАЛ, тоді як з вручн у здійснити доступ до будь-якого з трьох виінших дво х пар одну використовують для вихідного щезгаданих сигналів: голосового, комбінованого комбінованого сигналу - голосовий сигнал плюс голосовий сигнал плюс сигнал даних та сигналу сигнал даних, а друга залишається вільною для даних, а також для іншого можливого використанрізних цілей, наприклад, для заземлення, або як ня згаданої вільної пари. точка металевого доступу, звідки сигнал можна Для того, щоб можна було використати згадапередати на контрольний стенд для автоматичної ну вільну півпару як металевий доступ, що веде до перевірки стану ліній Така схема, хоча і зменшує контрольного стенду, необхідно, щоб контакти на витрати завдяки відокремленню мультиплексора, з'єднувальному блоці були у певному стані, тобто або МДЦАЛ, від фільтрів, викликає, однак, певні контакти для голосових сигналів та комбінованого труднощі з проводкою, оскільки доводиться міняти сигналу повинні бути нормально замкненими, а по черзі пари контактів одного типу або іншого в контакти для сигналу даних повинні бути нормальусьому з'єднувальному блоці, при цьому проводку но розімкненими, і все це для запобігання коротможна було б зробити простішою, якби всі частини кому замиканню при витяганні фільтрів. Таке розкожної лінії з'єднувального блока були одного ташування дає можливість оптимально типу. використовува ти всі пари, що знаходяться на з'єдЗапропоновані додаткові удосконалення полянувальному блоці (16), і у разі непарної кількості гають у використанні на проміжному комутаційнопар групувати кожну півпару з відповідною півпаму щи ті паралельних з'єднувальних блоків, згрурою сусіднього з'єднувального блока. пованих парами так, що в межах певної пари Слід зазначити, що, хоча описується викорисз'єднувальних блоків, на одному з них для вхідного тання окремих фільтрів, такого самого розташуголосового сигналу відповідних ліній відводять вання можна досягти, використовуючи і багатофіодин з рядів пар контактів, для ви хідного комбінольтрові модулі, тобто обладнання, що гр упує ваного сигналу - голосовий сигнал плюс сигнал фільтри, які відповідають декільком лініям, як поданих кожної лінії відводять другий ряд, а на друказано на фіг.5, на якій багатофільтровий модуль гому з'єднувальному блоці, напроти першого, пари (22) має ряд контактів (22.1) і декілька контрольних контактів одного його ряду відводять для вхідного точок (22.2), що дає можливість здійснювати ручвисокошвидкісного сигналу даних х-ЦАЛ, при цьоний доступ до будь-якого з вищезгаданих трьох му пари контактів його другого ряду залишають сигналів, а саме: голосового сигналу, комбіновановільними для заземлення або як точку металевого го сигналу - сигнал даних плюс голосовий сигнал, доступ у або для інших допоміжних цілей Це ознаабо сигналу даних, і інше можливе використання чає, що штирі кожного фільтра замість їх комплавільної пари. нарного розташування можна розташовувати паНа фіг.6 показано, як за допомогою блока (23) ралельно, на відстані, що співпадає з відстанню металевого доступу можна отримувати голосовий між з'єднувальними блоками при закріпленні їх на сигнал, комбінований сигнал та сигнал даних, а проміжному комутаційному щиті. також реалізовувати можливе використання вільДалі як приклад буде описаний варіант розміної пари контактів і, таким чином, робити можлищення, якому віддається перевага, з посиланням вою передачу цих сигналів на контрольну плату, на супроводжуючі креслення де вони перевіряються автоматично. Контакти (24) Фіг.7 - схематичний вигляд спереду з'єднуваблока металевого доступу вводять в контрольні льних блоків із запропонованими додатковими точки (17.2), що їх мають фільтри (17) На кресленудосконаленнями, на яких застосований один з ні також показані контакти (17 1) фільтрів (17), які окремих фільтрів, що відповідає якійсь одній лінії. під'єднують до з'єднувальних блоків (16). Фіг.8 - перспективний вигляд одного з окремих Крім того, даний винахід включає удосконафільтрів для впровадження в будь-яку з ліній, лення апаратури з електричними фільтрами для установленого в парі з'єднувальних блоків фіг 7. широкосмугових з'єднань, фільтрів, призначених Фіг.9 - схематичний перспективний вигляд для цих засобів, а також з'єднувальних блоків, проміжного комутаційного щита із з'єднувальними також спеціально розроблених для з'єднання з блоками і одним з фільтрів. такими фільтрами. Метою запропонованих додатНа кресленнях видно, що з'єднувальні блоки кових удосконалень є створення можливості вико(1), які є частиною проміжного комутаційного щита ристання пар на сусідніх з'єдн увальних блоках (2), розміщені паралельно один одному і згруповазамість пар на одному й тому самому з'єднувальні парами, як показано на фіг.7 Це дає можливість ному блоці, зберігаючи функціональні можливості функціонально об'єднувати обидва з'єднувальні згаданих засобів, але значно полегшуючи проводблоки (1-1'), що належать одній парі, встановлююку з'єднувальних блоків, при цьому голос (звичайчи на кожному з них перший ряд пар контактів (5), на телефонна система) залишається під'єднаним (5'), (5"), ... (5П), використаних, наприклад, для вхідо лінії, коли фільтр видалено. дного голосового сигналу відповідних ліній, і друВ описаних вище системах серед інших харакгий поздовжній ряд пар контактів (6), (6'), (6"), (6 П), теристик передбачено, що розподіл пар контактів використаних, наприклад, для вихідного комбінона з'єднувальному блоці проміжного комутаційного ваного сигналу - голосовий сигнал плюс сигнал щита визначається двома рядами, з яких дві пари даних В той же час на другому з'єднувальному верхнього ряду і дві розміщені напроти пари нижблоці (Г) встановлюють перший ряд пар контактів 9 79253 10 (3), (3'), (3"), ... (3n), використаних, наприклад, для конкретно показано на фіг 8, для чого штирі (8) вхідного високошвидкісного сигналу даних х-ЦАЛ, фільтра, кожний з яких має два контакти (9), як на і, нарешті, другий ряд пар контактів (4), (4'), (4"), .. фіг 8, або три контакти, як на фіг 9, виконані пара(4n) можна залишити вільним, наприклад, для залельними, так що один з них вставляють як вилку землення або як точку металевого доступу, з якої між контактами (5) і (6) одного із з'єднувальних сигнал можна передавати на контрольний стенд блоків (1'), а другий - між парами контактів (3) і (4) для автоматичної перевірки стану ліній Це ознаіншого з'єднувального блока (1), що також видно чає, що всі з'єднання в парах контактів (5) є іденна фіг 9. тичними, відповідно до різних ліній, це також стоДля фахівців в цій галузі очевидний об'єм дасується пар контактів (6), пар контактів (3) і пар ного винаходу та його переваги, тому немає необконтактів (4), при цьому всі лінії є незалежними, хідності в детальнішому описі Матеріали, форму, що значно полегшує монтаж проводки При такому розмір і розташування структурних елементів морозташуванні з'єднувальних блоків (1-1') кожний жна міняти, за умови що це не змінить суті даного фільтр (7) можна одночасно встановлювати на винаходу двох паралельних з'єднувальних блоках (1-1'), що . 11 79253 12 13 Комп’ютерна в ерстка В. Клюкін 79253 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
