Упаковка зі звуковідтворенням

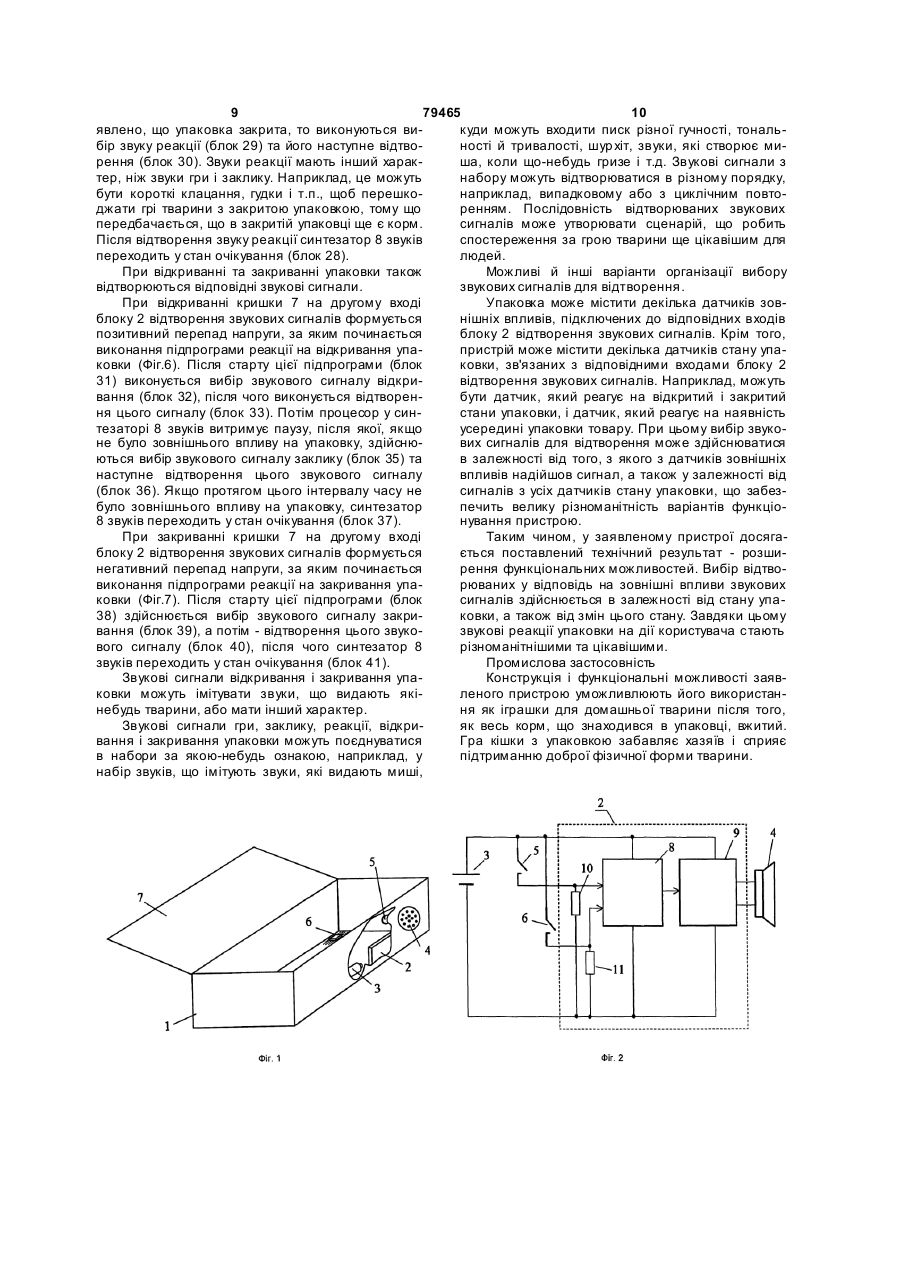

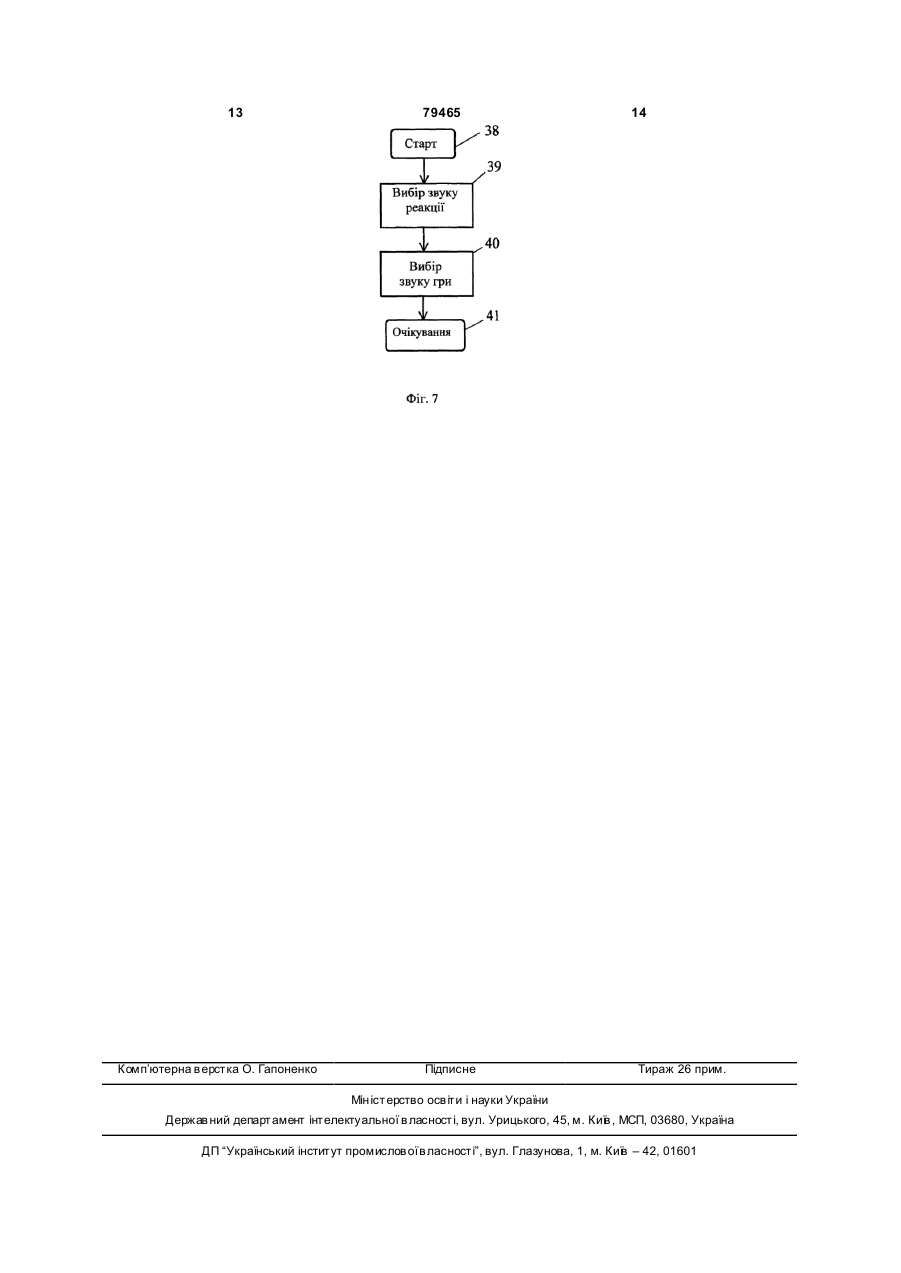

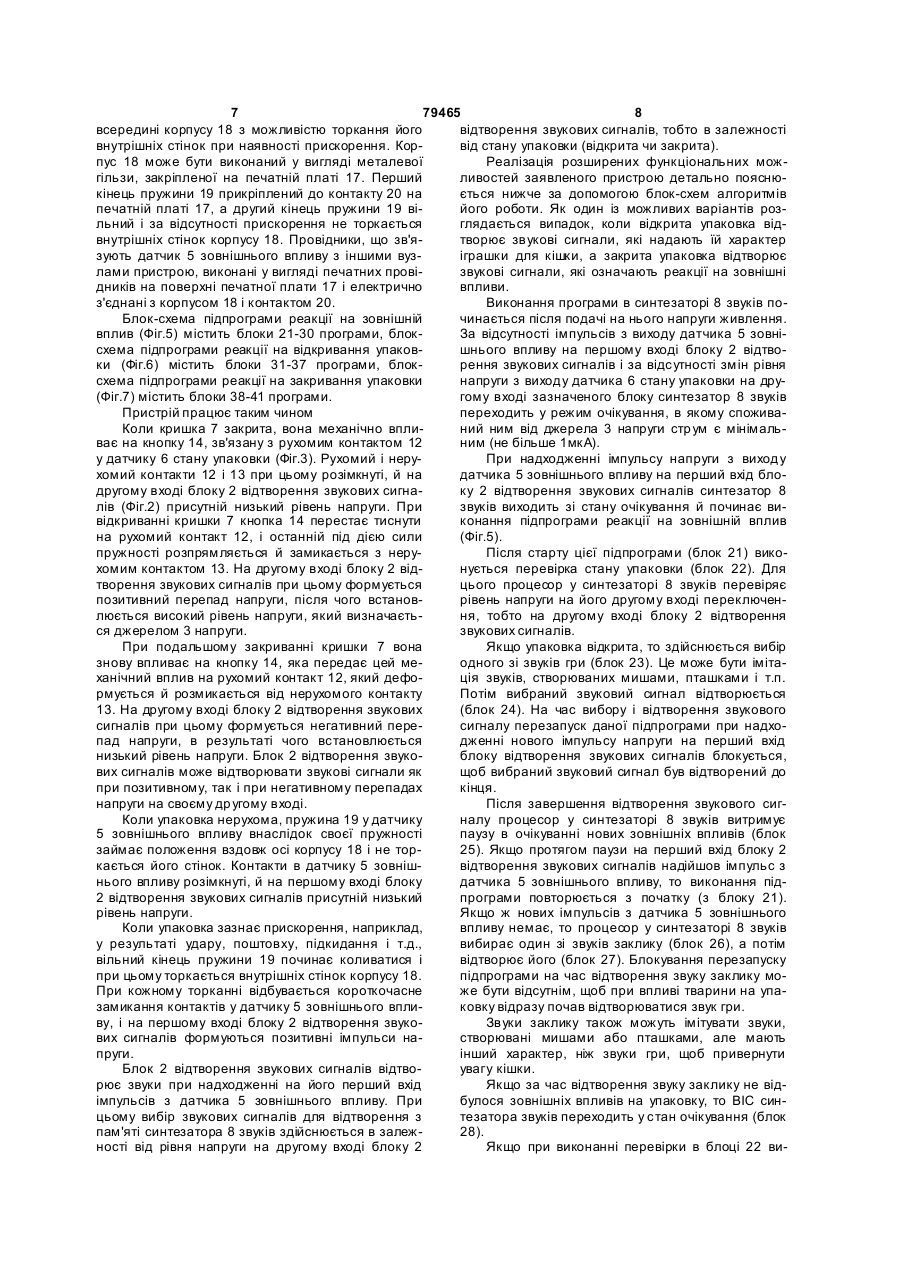

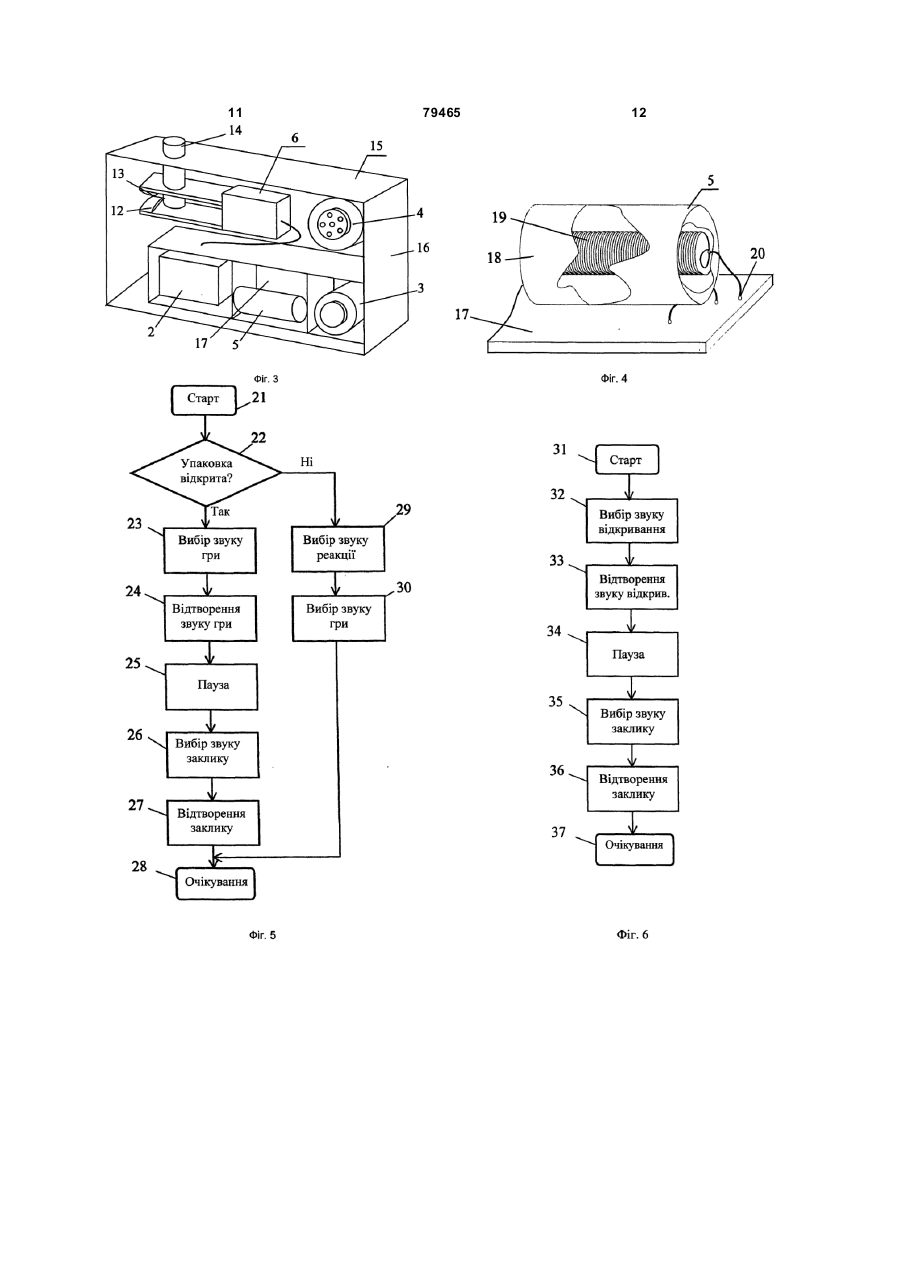

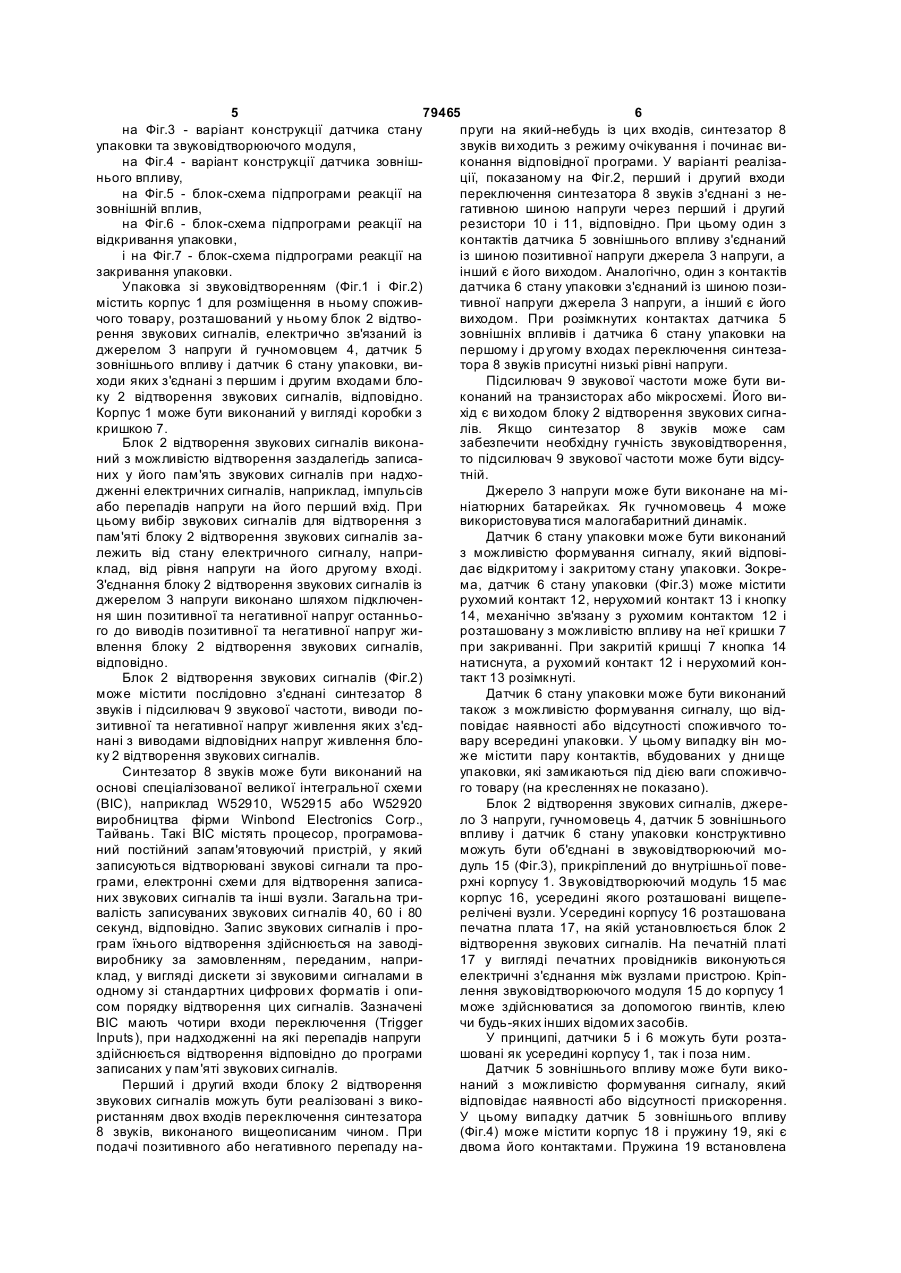

1. Упаковка зі звуковідтворенням, яка містить корпус для розміщення споживчого товару, розташований у ньому блок відтворення звукових сигналів, електрично зв'язаний із джерелом напруги й гучномовцем, та принаймні один датчик зовнішнього впливу, з'єднаний з першим входом блока відтворення звукових сигналів, яка відрізняється тим, що вона обладнана датчиком стану упаковки, який виконаний з можливістю формування сигналу, що відповідає відкритому чи закритому стану упаковки або наявності чи відсутності споживчого товару всередині упаковки, причому вихід датчика стану упаковки з'єднаний з другим входом блока відтворення звукових сигналів, який виконаний з можливістю вибору зі своєї пам'яті звукових сигналів для відтворення в залежності від сигналу на другому вході. 2. Упаковка за п. 1, яка відрізняється тим, що корпус виконаний у вигляді коробки з кришкою. 3. Упаковка за п. 1, яка відрізняється тим, що датчик зовнішнього впливу виконаний з можливістю формування сигналу, що відповідає наявності або відсутності прискорення. 4. Упаковка за п. 3, яка відрізняється тим, що датчик зовнішнього впливу містить корпус і пружину, які є двома його контактами, причому пружина встановлена всередині корпусу з можливістю тор C2 2 (19) 1 3 79465 4 зв'язаний із джерелом напруги і гучномовцем, та Крім того, датчик стану упаковки містить руходатчик зовнішнього впливу [Патент США мий і нерухомий контакти та кнопку, механічно №6020823, 2000p., MKB7 В08В003/00]. зв'язану з р ухомим контактом і розташовану з моВідома упаковка може відтворювати звуки при жливістю впливу на неї кришки при її закриванні. впливі людини на датчик зовнішнього впливу. НеКрім цього, датчик стану упаковки виконаний з доліком відомого пристрою є недостатньо широкі можливістю формування сигналу, що відповідає функціональні можливості, тому що відтворювані наявності або відсутності споживчого товару всезвукові сигнали не залежать від стану упаковки, редині упаковки. зокрема, від того, закрита упаковка чи відкрита, є в Крім того, датчик зовнішнього впливу виконаній споживчий товар чи ні. ний з можливістю формування сигналу, що відпоНайбільш близькою за технічною суттю до вивідає наявності або відсутності прискорення. находу, що заявляється, є упаковка зі звуковідтвоКрім цього, датчик зовнішнього впливу містить ренням, яка містить корпус для розміщення спокорпус і пружину, які є двома його контактами, живчого товару, розташований у ньому блок причому пружина встановлена всередині корпусу з відтворення звукових сигналів, електрично зв'язаможливістю торкання його внутрішніх стінок за ний із джерелом напруги й гучномовцем, та принаявності прискорення. наймні один датчик зовнішнього впливу, з'єднаний Крім того, блок відтворення звукових сигналів, з першим входом блоку відтворення звукових сигджерело напруги, гучномовець, датчик зовнішньоналів [Патент США №5795209, МКІ7А63Н003/00, го впливу й датчик стану упаковки конструктивно 1998p.]. об'єднані в звуковідтворюючий модуль, прикріплеВідома упаковка може містити декілька датчиний до внутрішньої поверхні корпусу упаковки. ків зовнішніх впливів і відтворювати різні звукові Крім цього, блок відтворення звукових сигналів сигнали, наприклад, заздалегідь записані в павиконаний з можливістю початку відтворення звум'ять блоку відтворення звукових сигналів мовні кових сигналів при змінах напруги на другому повідомлення при впливах користувача на ці датвході. чики. Крім того, блок відтворення звукових сигналів Недоліком відомого пристрою є недостатньо виконаний з можливістю вибору відповідного відширокі функціональні можливості, тому що відтвотворення звукових сигналів у залежності від полярювані звукові сигнали не залежать від стану упарності зміни напруги на другому вході. ковки, наприклад, від того, відкрита упаковка чи Крім цього, блок відтворення звукових сигналів закрита, є в ній споживчий товар чи ні, а визначавиконаний з можливістю відтворення принаймні ються тільки тим, на який з датчиків здійснено одного додаткового звукового сигналу після закінвплив. Крім того, відома упаковка погано присточення заданого проміжку часу після закінчення сована для того, щоб служити іграшкою для довідтворення звукового сигналу. машньої тварини після того, як упакований у ній Крім того, блок відтворення звукових сигналів товар використаний, тому що звуки відтворюються виконаний з можливістю послідовного відтворення тільки при впливах на датчики, а можливість мизвукових сигналів із заданого набору звукових сигмовільного відтворення звуків, що привертають налів у заданому порядку. увагу тварини, відсутня. Крім цього, блок відтворення звукових сигналів В основу винаходу поставлене завдання розвиконаний з можливістю забезпечення заданого робки упаковки зі звуковідтворенням, яка має розпорядку відтворення звукових сигналів у виді їхширені функціональні можливості, а саме такої, нього циклічного повторення. що забезпечує вибір відтворюваних у відповідь на Крім того, упаковка виконана для зберігання зовнішні впливи звукових сигналів у залежності від корму для тварин. поточного стану упаковки, а також створення приКрім цього, упаковка виконана для зберігання строю, який дозволяє використовувати його як корму для кішок. іграшку для домашньої тварини, зокрема - кішки. Крім того, блок відтворення звукових сигналів Це завдання вирішується тим, що упаковка зі виконаний з можливістю відтворення звукових звуковідтворенням, яка містить корпус для розмісигналів, що привертають увагу кішок. щення споживчого товару, розташований у ньому Суть винаходу полягає в тому, що виконання блок відтворення звукових сигналів, електрично пропонованого пристрою вищеописаним чином зв'язаний із джерелом напруги й гучномовцем, та дозволяє розширити його функціональні можливопринаймні один датчик зовнішнього впливу, з'єдсті шляхом забезпечення вибору відтворюваних у наний з першим входом блоку відтворення звуковідповідь на зовнішні впливи звукових сигналів у вих сигналів, відповідно до винаходу обладнана залежності від поточного стану упаковки. Крім тодатчиком стану упаковки, вихід якого з'єднаний із го, пристрій може бути використано як іграшку для другим входом блоку відтворення звукових сигнадомашньої тварини, зокрема, кішки, тому що в лів, причому останній виконаний з можливістю ньому забезпечуються необхідні для цього хараквибору зі своєї пам'яті звукових сигналів для відтер відтворюваних звукових сигналів і закономіртворення в залежності від сигналу на другому ності їхнього відтворення. вході. Надалі винахід пояснюється описом прикладів Крім того, датчик стану упаковки виконаний з його втілення та кресленнями, що додаються. можливістю формування сигналу, що відповідає На Фіг.1 представлена конструкція упаковки зі відкритому і закритому стану упаковки. звуковідтворенням, Крім цього, корпус виконаний у вигляді коробна Фіг.2 - структурна схема упаковки зі звукоки з кришкою. відтворенням, 5 79465 6 на Фіг.3 - варіант конструкції датчика стану пруги на який-небудь із цих входів, синтезатор 8 упаковки та звуковідтворюючого модуля, звуків ви ходить з режиму очікування і починає вина Фіг.4 - варіант конструкції датчика зовнішконання відповідної програми. У варіанті реалізанього впливу, ції, показаному на Фіг.2, перший і другий входи на Фіг.5 - блок-схема підпрограми реакції на переключення синтезатора 8 звуків з'єднані з незовнішній вплив, гативною шиною напруги через перший і другий на Фіг.6 - блок-схема підпрограми реакції на резистори 10 і 11, відповідно. При цьому один з відкривання упаковки, контактів датчика 5 зовнішнього впливу з'єднаний і на Фіг.7 - блок-схема підпрограми реакції на із шиною позитивної напруги джерела 3 напруги, а закривання упаковки. інший є його виходом. Аналогічно, один з контактів Упаковка зі звуковідтворенням (Фіг.1 і Фіг.2) датчика 6 стану упаковки з'єднаний із шиною позимістить корпус 1 для розміщення в ньому споживтивної напруги джерела 3 напруги, а інший є його чого товару, розташований у ньому блок 2 відтвовиходом. При розімкнутих контактах датчика 5 рення звукових сигналів, електрично зв'язаний із зовнішніх впливів і датчика 6 стану упаковки на джерелом 3 напруги й гучномовцем 4, датчик 5 першому і др угому входах переключення синтезазовнішнього впливу і датчик 6 стану упаковки, витора 8 звуків присутні низькі рівні напруги. ходи яких з'єднані з першим і другим входами блоПідсилювач 9 звукової частоти може бути вику 2 відтворення звукових сигналів, відповідно. конаний на транзисторах або мікросхемі. Його виКорпус 1 може бути виконаний у вигляді коробки з хід є ви ходом блоку 2 відтворення звукових сигнакришкою 7. лів. Якщо синтезатор 8 звуків може сам Блок 2 відтворення звукових сигналів виконазабезпечити необхідну гучність звуковідтворення, ний з можливістю відтворення заздалегідь записато підсилювач 9 звукової частоти може бути відсуних у його пам'ять звукових сигналів при надхотній. дженні електричних сигналів, наприклад, імпульсів Джерело 3 напруги може бути виконане на міабо перепадів напруги на його перший вхід. При ніатюрних батарейках. Як гучномовець 4 може цьому вибір звукових сигналів для відтворення з використовува тися малогабаритний динамік. пам'яті блоку 2 відтворення звукових сигналів заДатчик 6 стану упаковки може бути виконаний лежить від стану електричного сигналу, наприз можливістю формування сигналу, який відповіклад, від рівня напруги на його другому вході. дає відкритому і закритому стану упаковки. ЗокреЗ'єднання блоку 2 відтворення звукових сигналів із ма, датчик 6 стану упаковки (Фіг.3) може містити джерелом 3 напруги виконано шляхом підключенрухомий контакт 12, нерухомий контакт 13 і кнопку ня шин позитивної та негативної напруг останньо14, механічно зв'язану з рухомим контактом 12 і го до виводів позитивної та негативної напруг жирозташовану з можливістю впливу на неї кришки 7 влення блоку 2 відтворення звукових сигналів, при закриванні. При закритій кришці 7 кнопка 14 відповідно. натиснута, а рухомий контакт 12 і нерухомий конБлок 2 відтворення звукових сигналів (Фіг.2) такт 13 розімкнуті. може містити послідовно з'єднані синтезатор 8 Датчик 6 стану упаковки може бути виконаний звуків і підсилювач 9 звукової частоти, виводи потакож з можливістю формування сигналу, що відзитивної та негативної напруг живлення яких з'єдповідає наявності або відсутності споживчого тонані з виводами відповідних напруг живлення бловару всередині упаковки. У цьому випадку він моку 2 відтворення звукових сигналів. же містити пару контактів, вбудованих у дни ще Синтезатор 8 звуків може бути виконаний на упаковки, які замикаються під дією ваги споживчооснові спеціалізованої великої інтегральної схеми го товару (на кресленнях не показано). (ВІС), наприклад W52910, W52915 або W52920 Блок 2 відтворення звукових сигналів, джеревиробництва фірми Winbond Electronics Corp., ло 3 напруги, гучномовець 4, датчик 5 зовнішнього Тайвань. Такі ВІС містять процесор, програмовавпливу і датчик 6 стану упаковки конструктивно ний постійний запам'ятовуючий пристрій, у який можуть бути об'єднані в звуковідтворюючий мозаписуються відтворювані звукові сигнали та продуль 15 (Фіг.3), прикріплений до внутрішньої повеграми, електронні схеми для відтворення записархні корпусу 1. Звуковідтворюючий модуль 15 має них звукових сигналів та інші вузли. Загальна трикорпус 16, усередині якого розташовані вищепевалість записуваних звукових си гналів 40, 60 і 80 релічені вузли. Усередині корпусу 16 розташована секунд, відповідно. Запис звукових сигналів і пропечатна плата 17, на якій установлюється блок 2 грам їхнього відтворення здійснюється на заводівідтворення звукових сигналів. На печатній платі виробнику за замовленням, переданим, напри17 у вигляді печатних провідників виконуються клад, у вигляді дискети зі звуковими сигналами в електричні з'єднання між вузлами пристрою. Кріподному зі стандартних цифрови х форматів і опилення звуковідтворюючого модуля 15 до корпусу 1 сом порядку відтворення цих сигналів. Зазначені може здійснюватися за допомогою гвинтів, клею ВІС мають чотири входи переключення (Trigger чи будь-яких інших відомих засобів. Inputs), при надходженні на які перепадів напруги У принципі, датчики 5 і 6 можуть бути розтаздійснюється відтворення відповідно до програми шовані як усередині корпусу 1, так і поза ним. записаних у пам'яті звукових сигналів. Датчик 5 зовнішнього впливу може бути викоПерший і другий входи блоку 2 відтворення наний з можливістю формування сигналу, який звукових сигналів можуть бути реалізовані з виковідповідає наявності або відсутності прискорення. ристанням двох входів переключення синтезатора У цьому випадку датчик 5 зовнішнього впливу 8 звуків, виконаного вищеописаним чином. При (Фіг.4) може містити корпус 18 і пружину 19, які є подачі позитивного або негативного перепаду надвома його контактами. Пружина 19 встановлена 7 79465 8 всередині корпусу 18 з можливістю торкання його відтворення звукових сигналів, тобто в залежності внутрішніх стінок при наявності прискорення. Корвід стану упаковки (відкрита чи закрита). пус 18 може бути виконаний у вигляді металевої Реалізація розширених функціональних можгільзи, закріпленої на печатній платі 17. Перший ливостей заявленого пристрою детально пояснюкінець пружини 19 прикріплений до контакту 20 на ється нижче за допомогою блок-схем алгоритмів печатній платі 17, а другий кінець пружини 19 війого роботи. Як один із можливих варіантів розльний і за відсутності прискорення не торкається глядається випадок, коли відкрита упаковка відвнутрішніх стінок корпусу 18. Провідники, що зв'ятворює звукові сигнали, які надають їй характер зують датчик 5 зовнішнього впливу з іншими вузіграшки для кішки, а закрита упаковка відтворює лами пристрою, виконані у вигляді печатних провізвукові сигнали, які означають реакції на зовнішні дників на поверхні печатної плати 17 і електрично впливи. з'єднані з корпусом 18 і контактом 20. Виконання програми в синтезаторі 8 звуків поБлок-схема підпрограми реакції на зовнішній чинається після подачі на нього напруги живлення. вплив (Фіг.5) містить блоки 21-30 програми, блокЗа відсутності імпульсів з виходу датчика 5 зовнісхема підпрограми реакції на відкривання упаковшнього впливу на першому вході блоку 2 відтвоки (Фіг.6) містить блоки 31-37 програми, блокрення звукових сигналів і за відсутності змін рівня схема підпрограми реакції на закривання упаковки напруги з виходу датчика 6 стану упаковки на дру(Фіг.7) містить блоки 38-41 програми. гому вході зазначеного блоку синтезатор 8 звуків Пристрій працює таким чином переходить у режим очікування, в якому споживаКоли кришка 7 закрита, вона механічно вплиний ним від джерела 3 напруги стр ум є мінімальває на кнопку 14, зв'язану з рухомим контактом 12 ним (не більше 1мкА). у датчику 6 стану упаковки (Фіг.3). Рухомий і неруПри надходженні імпульсу напруги з виходу хомий контакти 12 і 13 при цьому розімкнуті, й на датчика 5 зовнішнього впливу на перший вхід блодругому вході блоку 2 відтворення звукових сигнаку 2 відтворення звукових сигналів синтезатор 8 лів (Фіг.2) присутній низький рівень напруги. При звуків виходить зі стану очікування й починає вивідкриванні кришки 7 кнопка 14 перестає тиснути конання підпрограми реакції на зовнішній вплив на рухомий контакт 12, і останній під дією сили (Фіг.5). пружності розпрямляється й замикається з неруПісля старту цієї підпрограми (блок 21) викохомим контактом 13. На другому вході блоку 2 віднується перевірка стану упаковки (блок 22). Для творення звукових сигналів при цьому формується цього процесор у синтезаторі 8 звуків перевіряє позитивний перепад напруги, після чого встановрівень напруги на його другому вході переключенлюється високий рівень напруги, який визначаєтьня, тобто на другому вході блоку 2 відтворення ся джерелом 3 напруги. звукових сигналів. При подальшому закриванні кришки 7 вона Якщо упаковка відкрита, то здійснюється вибір знову впливає на кнопку 14, яка передає цей меодного зі звуків гри (блок 23). Це може бути імітаханічний вплив на рухомий контакт 12, який дефоція звуків, створюваних мишами, пташками і т.п. рмується й розмикається від нерухомого контакту Потім вибраний звуковий сигнал відтворюється 13. На другому вході блоку 2 відтворення звукових (блок 24). На час вибору і відтворення звукового сигналів при цьому формується негативний пересигналу перезапуск даної підпрограми при надхопад напруги, в результаті чого встановлюється дженні нового імпульсу напруги на перший вхід низький рівень напруги. Блок 2 відтворення звукоблоку відтворення звукових сигналів блокується, вих сигналів може відтворювати звукові сигнали як щоб вибраний звуковий сигнал був відтворений до при позитивному, так і при негативному перепадах кінця. напруги на своєму др угому вході. Після завершення відтворення звукового сигКоли упаковка нерухома, пружина 19 у датчику налу процесор у синтезаторі 8 звуків витримує 5 зовнішнього впливу внаслідок своєї пружності паузу в очікуванні нових зовнішніх впливів (блок займає положення вздовж осі корпусу 18 і не тор25). Якщо протягом паузи на перший вхід блоку 2 кається його стінок. Контакти в датчику 5 зовнішвідтворення звукових сигналів надійшов імпульс з нього впливу розімкнуті, й на першому вході блоку датчика 5 зовнішнього впливу, то виконання під2 відтворення звукових сигналів присутній низький програми повторюється з початку (з блоку 21). рівень напруги. Якщо ж нових імпульсів з датчика 5 зовнішнього Коли упаковка зазнає прискорення, наприклад, впливу немає, то процесор у синтезаторі 8 звуків у результаті удару, поштовху, підкидання і т.д., вибирає один зі звуків заклику (блок 26), а потім вільний кінець пружини 19 починає коливатися і відтворює його (блок 27). Блокування перезапуску при цьому торкається внутрішніх стінок корпусу 18. підпрограми на час відтворення звуку заклику моПри кожному торканні відбувається короткочасне же бути відсутнім, щоб при впливі тварини на упазамикання контактів у датчику 5 зовнішнього впликовку відразу почав відтворюватися звук гри. ву, і на першому вході блоку 2 відтворення звукоЗвуки заклику також можуть імітувати звуки, вих сигналів формуються позитивні імпульси настворювані мишами або пташками, але мають пруги. інший характер, ніж звуки гри, щоб привернути Блок 2 відтворення звукових сигналів відтвоувагу кішки. рює звуки при надходженні на його перший вхід Якщо за час відтворення звуку заклику не відімпульсів з датчика 5 зовнішнього впливу. При булося зовнішніх впливів на упаковку, то ВІС синцьому вибір звукових сигналів для відтворення з тезатора звуків переходить у стан очікування (блок пам'яті синтезатора 8 звуків здійснюється в залеж28). ності від рівня напруги на другому вході блоку 2 Якщо при виконанні перевірки в блоці 22 ви 9 79465 10 явлено, що упаковка закрита, то виконуються викуди можуть входити писк різної гучності, тональбір звуку реакції (блок 29) та його наступне відтвоності й тривалості, шур хіт, звуки, які створює мирення (блок 30). Звуки реакції мають інший харакша, коли що-небудь гризе і т.д. Звукові сигнали з тер, ніж звуки гри і заклику. Наприклад, це можуть набору можуть відтворюватися в різному порядку, бути короткі клацання, гудки і т.п., щоб перешконаприклад, випадковому або з циклічним повтоджати грі тварини з закритою упаковкою, тому що ренням. Послідовність відтворюваних звукових передбачається, що в закритій упаковці ще є корм. сигналів може утворювати сценарій, що робить Після відтворення звуку реакції синтезатор 8 звуків спостереження за грою тварини ще цікавішим для переходить у стан очікування (блок 28). людей. При відкриванні та закриванні упаковки також Можливі й інші варіанти організації вибору відтворюються відповідні звукові сигнали. звукових сигналів для відтворення. При відкриванні кришки 7 на другому вході Упаковка може містити декілька датчиків зовблоку 2 відтворення звукових сигналів формується нішніх впливів, підключених до відповідних входів позитивний перепад напруги, за яким починається блоку 2 відтворення звукових сигналів. Крім того, виконання підпрограми реакції на відкривання упапристрій може містити декілька датчиків стану упаковки (Фіг.6). Після старту цієї підпрограми (блок ковки, зв'язаних з відповідними входами блоку 2 31) виконується вибір звукового сигналу відкривідтворення звукових сигналів. Наприклад, можуть вання (блок 32), після чого виконується відтворенбути датчик, який реагує на відкритий і закритий ня цього сигналу (блок 33). Потім процесор у синстани упаковки, і датчик, який реагує на наявність тезаторі 8 звуків витримує паузу, після якої, якщо усередині упаковки товару. При цьому вибір звуконе було зовнішнього впливу на упаковку, здійснювих сигналів для відтворення може здійснюватися ються вибір звукового сигналу заклику (блок 35) та в залежності від того, з якого з датчиків зовнішніх наступне відтворення цього звукового сигналу впливів надійшов сигнал, а також у залежності від (блок 36). Якщо протягом цього інтервалу часу не сигналів з усіх датчиків стану упаковки, що забезбуло зовнішнього впливу на упаковку, синтезатор печить велику різноманітність варіантів функціо8 звуків переходить у стан очікування (блок 37). нування пристрою. При закриванні кришки 7 на другому вході Таким чином, у заявленому пристрої досягаблоку 2 відтворення звукових сигналів формується ється поставлений технічний результат - розшинегативний перепад напруги, за яким починається рення функціональних можливостей. Вибір відтвовиконання підпрограми реакції на закривання упарюваних у відповідь на зовнішні впливи звукових ковки (Фіг.7). Після старту цієї підпрограми (блок сигналів здійснюється в залежності від стану упа38) здійснюється вибір звукового сигналу закриковки, а також від змін цього стану. Завдяки цьому вання (блок 39), а потім - відтворення цього звукозвукові реакції упаковки на дії користувача стають вого сигналу (блок 40), після чого синтезатор 8 різноманітнішими та цікавішими. звуків переходить у стан очікування (блок 41). Промислова застосовність Звукові сигнали відкривання і закривання упаКонструкція і функціональні можливості заявковки можуть імітувати звуки, що видають якіленого пристрою уможливлюють його використаннебудь тварини, або мати інший характер. ня як іграшки для домашньої тварини після того, Звукові сигнали гри, заклику, реакції, відкрияк весь корм, що знаходився в упаковці, вжитий. вання і закривання упаковки можуть поєднуватися Гра кішки з упаковкою забавляє хазяїв і сприяє в набори за якою-небудь ознакою, наприклад, у підтриманню доброї фізичної форми тварини. набір звуків, що імітують звуки, які видають миші, 11 79465 12 13 Комп’ютерна в ерстка О. Гапоненко 79465 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
