Біде-приставка до унітаза

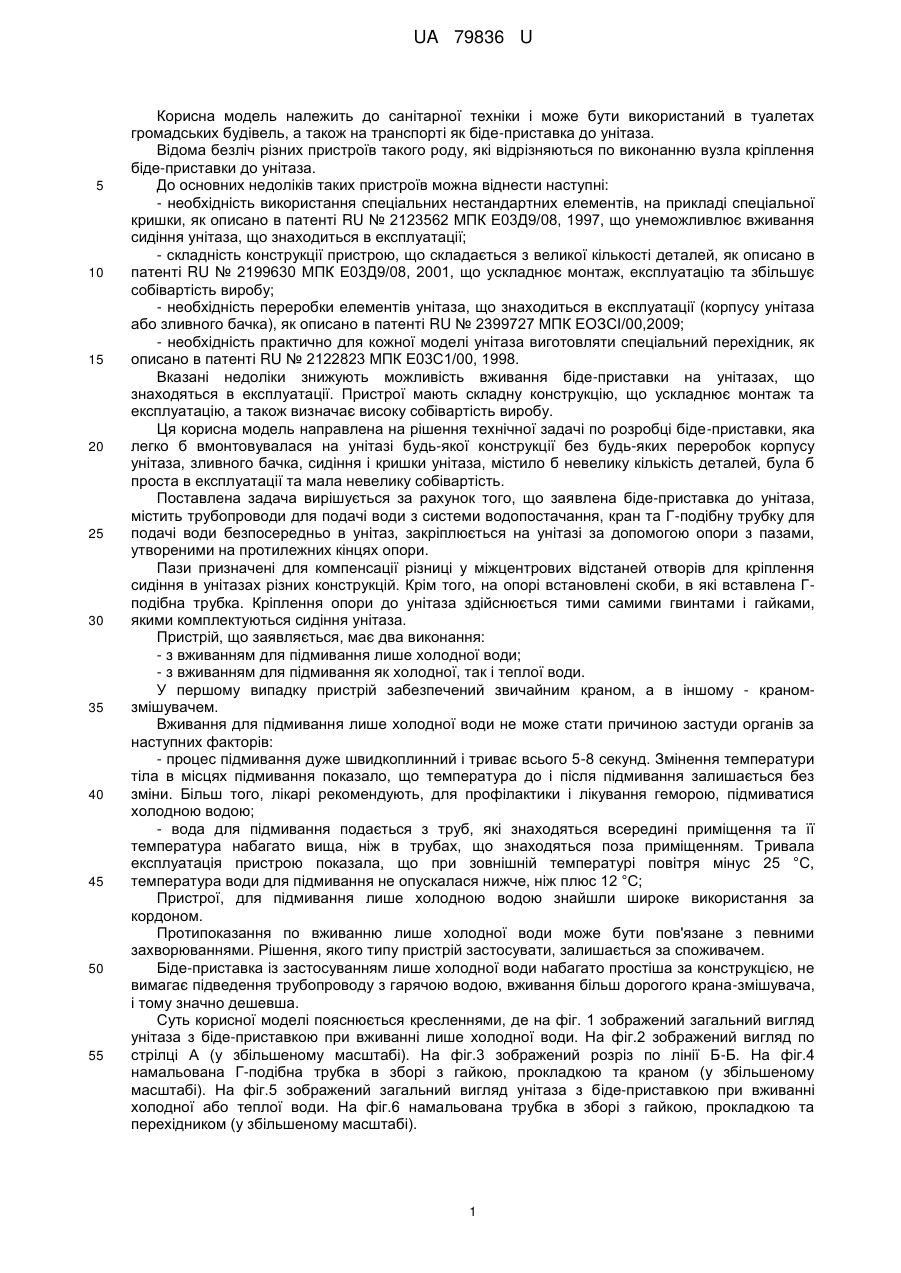

Реферат: Біде-приставка до унітаза містить трубопроводи, кран та Г-подібну трубку. Біде-приставка забезпечена опорою з пазами, розташованими на протилежних кінцях опори. На опорі встановлені скоби, в які вставлена Г-подібна трубка в зборі з гайкою та прокладкою UA 79836 U (54) БІДЕ-ПРИСТАВКА ДО УНІТАЗА UA 79836 U UA 79836 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до санітарної техніки і може бути використаний в туалетах громадських будівель, а також на транспорті як біде-приставка до унітаза. Відома безліч різних пристроїв такого роду, які відрізняються по виконанню вузла кріплення біде-приставки до унітаза. До основних недоліків таких пристроїв можна віднести наступні: - необхідність використання спеціальних нестандартних елементів, на прикладі спеціальної кришки, як описано в патенті RU № 2123562 МПК Е03Д9/08, 1997, що унеможливлює вживання сидіння унітаза, що знаходиться в експлуатації; - складність конструкції пристрою, що складається з великої кількості деталей, як описано в патенті RU № 2199630 МПК Е03Д9/08, 2001, що ускладнює монтаж, експлуатацію та збільшує собівартість виробу; - необхідність переробки елементів унітаза, що знаходиться в експлуатації (корпусу унітаза або зливного бачка), як описано в патенті RU № 2399727 МПК ЕОЗСІ/00,2009; - необхідність практично для кожної моделі унітаза виготовляти спеціальний перехідник, як описано в патенті RU № 2122823 МПК Е03С1/00, 1998. Вказані недоліки знижують можливість вживання біде-приставки на унітазах, що знаходяться в експлуатації. Пристрої мають складну конструкцію, що ускладнює монтаж та експлуатацію, а також визначає високу собівартість виробу. Ця корисна модель направлена на рішення технічної задачі по розробці біде-приставки, яка легко б вмонтовувалася на унітазі будь-якої конструкції без будь-яких переробок корпусу унітаза, зливного бачка, сидіння і кришки унітаза, містило б невелику кількість деталей, була б проста в експлуатації та мала невелику собівартість. Поставлена задача вирішується за рахунок того, що заявлена біде-приставка до унітаза, містить трубопроводи для подачі води з системи водопостачання, кран та Г-подібну трубку для подачі води безпосередньо в унітаз, закріплюється на унітазі за допомогою опори з пазами, утвореними на протилежних кінцях опори. Пази призначені для компенсації різниці у міжцентрових відстаней отворів для кріплення сидіння в унітазах різних конструкцій. Крім того, на опорі встановлені скоби, в які вставлена Гподібна трубка. Кріплення опори до унітаза здійснюється тими самими гвинтами і гайками, якими комплектуються сидіння унітаза. Пристрій, що заявляється, має два виконання: - з вживанням для підмивання лише холодної води; - з вживанням для підмивання як холодної, так і теплої води. У першому випадку пристрій забезпечений звичайним краном, а в іншому - краномзмішувачем. Вживання для підмивання лише холодної води не може стати причиною застуди органів за наступних факторів: - процес підмивання дуже швидкоплинний і триває всього 5-8 секунд. Змінення температури тіла в місцях підмивання показало, що температура до і після підмивання залишається без зміни. Більш того, лікарі рекомендують, для профілактики і лікування геморою, підмиватися холодною водою; - вода для підмивання подається з труб, які знаходяться всередині приміщення та її температура набагато вища, ніж в трубах, що знаходяться поза приміщенням. Тривала експлуатація пристрою показала, що при зовнішній температурі повітря мінус 25 °С, температура води для підмивання не опускалася нижче, ніж плюс 12 °С; Пристрої, для підмивання лише холодною водою знайшли широке використання за кордоном. Протипоказання по вживанню лише холодної води може бути пов'язане з певними захворюваннями. Рішення, якого типу пристрій застосувати, залишається за споживачем. Біде-приставка із застосуванням лише холодної води набагато простіша за конструкцією, не вимагає підведення трубопроводу з гарячою водою, вживання більш дорогого крана-змішувача, і тому значно дешевша. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд унітаза з біде-приставкою при вживанні лише холодної води. На фіг.2 зображений вигляд по стрілці А (у збільшеному масштабі). На фіг.3 зображений розріз по лінії Б-Б. На фіг.4 намальована Г-подібна трубка в зборі з гайкою, прокладкою та краном (у збільшеному масштабі). На фіг.5 зображений загальний вигляд унітаза з біде-приставкою при вживанні холодної або теплої води. На фіг.6 намальована трубка в зборі з гайкою, прокладкою та перехідником (у збільшеному масштабі). 1 UA 79836 U 5 10 15 20 25 30 35 Сидіння унітаза з кришкою, гвинти і гайки для кріплення сидіння умовно не показані. Контури корпусу унітаза і зливного бачка виконані тонкими лініями, а деталі пристрою контурними лініями. Біде-приставка для використання лише холодної води (фіг.1) містить трубопровід 1 для подачі води від трійника 2 до крана 3, Г-подібну трубку 4 в зборі з гайкою 5 та прокладкою 6 і опору 7, забезпечену скобами 8 (фіг.2, 3,4). Біде-приставка для використання холодної або теплої води (фіг.5) містить трубопровід 9 для подачі води від перехідника 10 до крана-змішувача 11, Г-подібну трубку 4 в зборі з гайкою 5 та прокладкою 6 і опору 7, забезпечену скобами 8 (фіг.2, 3, 6). Опора 7 виготовляється з пластика, скоби 8 з нержавіючого дроту, а Г-подібна труба 4 з кольорових металів або з нержавіючої сталі. Монтаж пристрою при вживанні лише холодної води (фіг. 1) здійснюється таким чином: Гподібна трубка 4 вставляється в скоби 8 опори 7 (фіг.2, З), після чого, Г-подібна трубка 4 в зборі з гайкою 5, прокладкою 6, краном 3 і опорою 7 накладається на поверхню К унітаза так, щоб пази Д опори 7 збіглися з отворами Ж унітаза, які служать для кріплення сидіння. При цьому Гподібна трубка 4 повинна розташовуватися знизу. Після чого в пази Д і отвори Ж встановлюють гвинти для кріплення сидіння, кінець Τ Г-подібної трубки 4 встановлюється по центру унітаза і опора 7 закріплюється на унітазі за допомогою гайок для кріплення сидіння. Потім на патрубок зливного бачка встановлюється трійник 2. Трубопровід 1 одним кінцем закріплюється на патрубку трійника 2, а іншим кінцем на патрубку крана 3. В кінці монтажу трубопровід для подачі води в унітаз з системи водопостачання приєднується до другого патрубка трійника 2. При монтажі пристрою при вживанні холодної або теплої води замість крана 3 встановлюється перехідник 10. Трубопровід 9 одним кінцем закріплюється на патрубку перехідника 10, а другим кінцем на патрубку крана-змішувача 11 (фіг.5). Пристрій легко вмонтовується на унітазах будь-якої конструкції без будь-яких переробок корпусу унітаза, зливного бачка, сидіння та кришки унітаза, містить всього декілька деталей, простий в експлуатації і має невелику собівартість. Процедура підмивання здійснюється наступним чином: - сидячи на унітазі після дефікації заздалегідь вживаємо туалетний папір. Потім відкриваємо кран 3 або кран-змішувач 11 (кран-змішувач 11 попередньо налаштований на подачу холодної або теплої води) і подаємо воду в Г-подібну трубку; -"повертаючи тазом, направляємо струмінь води безпосередньо в анальний отвір. Підмивання виконують протягом 5-8 секунд; - закриваємо кран 3 або кран-змішувач 11 та остаточно застосовуємо туалетний папір або рушник. Процедура завершена. Витрата води на одну процедуру складає близько 1 літра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Біде-приставка до унітаза, яка містить трубопроводи, кран та Г-подібну трубку, яка відрізняється тим, що біде-приставка забезпечена опорою з пазами, розташованими на протилежних кінцях опори, крім того, на опорі встановлені скоби, в які вставлена Г-подібна трубка в зборі з гайкою та прокладкою. 2. Біде-приставка до унітаза за п. 1, яка відрізняється тим, що при вживанні для підмивання лише холодної води, біде-приставка забезпечена трійником, встановленим на патрубку зливного бачка, причому трубопровід одним кінцем приєднаний до патрубка крана, а другим до патрубка трійника. 3. Біде-приставка до унітаза за п. 1, яка відрізняється тим, що при вживанні для підмивання холодної або теплої води, біде-приставка забезпечена перехідником, на одному патрубку якого встановлена Г-подібна трубка в зборі з гайкою та прокладкою, а до другого патрубка перехідника приєднаний трубопровід, який своїм другим кінцем закріплений на патрубку краназмішувача. 2 UA 79836 U 3 UA 79836 U 4 UA 79836 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
