Гігієнічна біде-приставка до унітаза

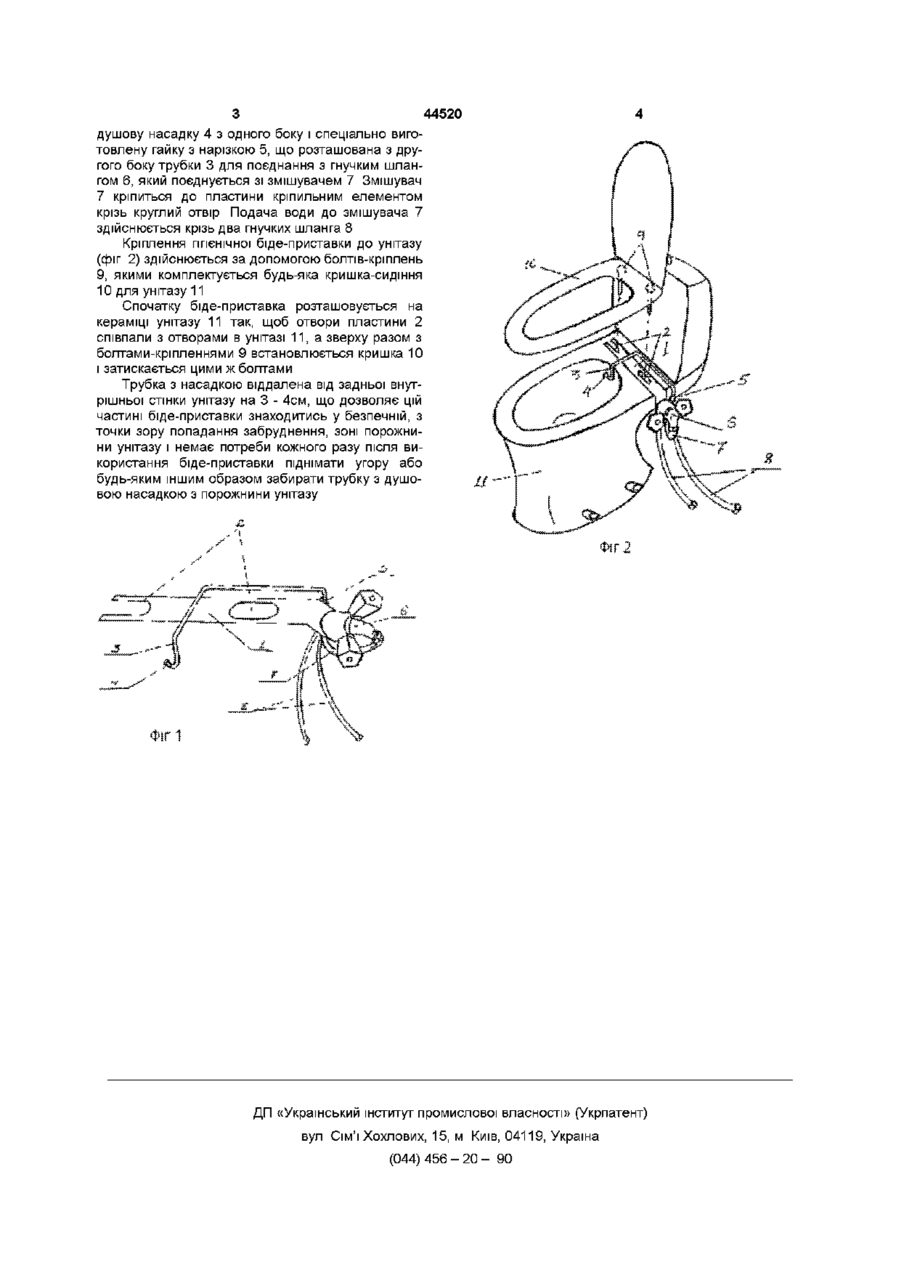

1 Гігієнічна біде-приставка до унітаза, що вміщує подавальну грубку з душовою насадкою, що поєднана гнучким шлангом зі змішувачем по дання гарячої і холодної води, яка відрізняється тим, що вона має Г-подібну пластину з отворами, на якій закріплені трубка з душовою насадкою і змішувач, яка за допомогою болтів-кріплень, що входять в комплект будь-якої кришки-сидшня, кріпиться до унітаза 2 Гігієнічна біде-приставка до унітазу по п 1, яка відрізняється тим, що змішувач закріплений до Гподібної пластини гайкою крізь круглий отвір на Винахід відноситься до санітарної техніки і використовується у санітарних вузлах житлових та виробничих приміщень Відомий санітарно-технічний пристрій (А с СРСР 1652472, приор 05 04 88, опубл30 05 91, Бюл № 20, E03D 9/08), що вміщує унітаз із сидінням, подаючу трубку з душовою насадкою, яка поєднана з водопроводом і встановлена у МІСЦІ кріплення сидіння до унітазу з можливістю повороту у вертикальній площині з порожнини унітазу і патрубок, один кінець якого сполучається з порожниною унітазу, а другий - з душовою насадкою в неробочому положенні подаючої трубки Недоліками даного винаходу є розташування змішувача на невизначеній відстані від унітазу, а тому складність у користуванні змішувачем і необхідність кожного разу після користування бідеприставкою підіймати вгору трубку з душовою насадкою Найбільш близьким до заявленого є санітарно-технічний пристрій Мумладзе (А с СРСР 1690550, приор 26 02 90, опубл 7 11 91, Бюл 41, E03D 9/08), що вміщує унітаз з сидінням, подаючу трубку з душовою насадкою, яка поєднана з водопроводом і встановлена у МІСЦІ кріплення сидіння до унітазу з можливістю повороту у вертикальній площині з порожнини унітазу з можливістю фіксації у патрубку і патрубок, виконаний за одне ціле з кришкою на внутрішній її поверхні Недоліками винаходу є необхідність використання спеціальної кришки для унітазу з внутрішнім пазом для фіксації трубки з душовою насадкою замість тої що вже є, необхідність ручного підіймання трубки після кожного використання в зв'язку з и можливим забрудненням В основу винаходу поставлено задачу створення ГІГІЄНІЧНОЇ біде-приставки до унітазу шляхом використання Г-образної пластини, для закріплення трубки з насадкою для подання води і змішувача, розміщеної у МІСЦІ кріплення кришки до унітазу, що забезпечує зручність користування бідеприставкою, універсальність у застосуванні до будь-яких унітазів і кришок для унітазів, і тому простота і безпечність даного винаходу Причинно-наслідковий зв'язок Кріплення змішувача на Г-образній пластині дає можливість швидкого доступу до регулювання напору і температури води Трубка з душовою насадкою займає лише 3 - 4см простору від задньої внутрішньої стінки унітазу, що виключає необхідність її видалення з порожнини унітазу щоб уникнути попадання забруднення, а тому бідеприставка проста і безпечна у застосуванні Використання Г-образної пластини з отворами овальної форми під болти дозволяє використовувати біде-приставку для будь-яких типів унітазів На фіг 1 зображена схема ГІГІЄНІЧНОЇ бідеприставки, на фіг 2 - зображена гігієнічна бідеприставка, що встановлена на унітаз-компакті Біде-приставка вміщує пластину 1, що має два овальних отвори 2 і один круглий отвір на загнутому КІНЦІ пластини (на фіг не показано) Перпендикулярно до пластини 1 проміж отворів 2 кріпиться трубка 3, що вигнута спеціальним образом і має загнутому КІНЦІ пластини О ю 44520 душову насадку 4 з одного боку і спеціально виготовлену гайку з нарізкою 5, що розташована з другого боку трубки 3 для поєднання з гнучким шлангом 6, який поєднується зі змішувачем 7 Змішувач 7 кріпиться до пластини кріпильним елементом крізь круглий отвір Подача води до змішувача 7 здійснюється крізь два гнучких шланга 8 Кріплення ГІГІЄНІЧНОЇ біде-приставки до унітазу (фіг 2) здійснюється за допомогою болтів-кріплень 9, якими комплектується будь-яка кришка-сидшня 10 для унітазу 11 Спочатку біде-приставка розташовується на кераміці унітазу 11 так, щоб отвори пластини 2 співпали з отворами в унітазі 11, а зверху разом з болтами-кріпленнями 9 встановлюється кришка 10 і затискається цими ж болтами Трубка з насадкою віддалена від задньої внутрішньої стінки унітазу на 3 - 4см, що дозволяє цій частині біде-приставки знаходитись у безпечній, з точки зору попадання забруднення, зоні порожнини унітазу і немає потреби кожного разу після використання біде-приставки піднімати угору або будь-яким іншим образом забирати трубку з душовою насадкою з порожнини унітазу s \ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
