Упаковка для яєць

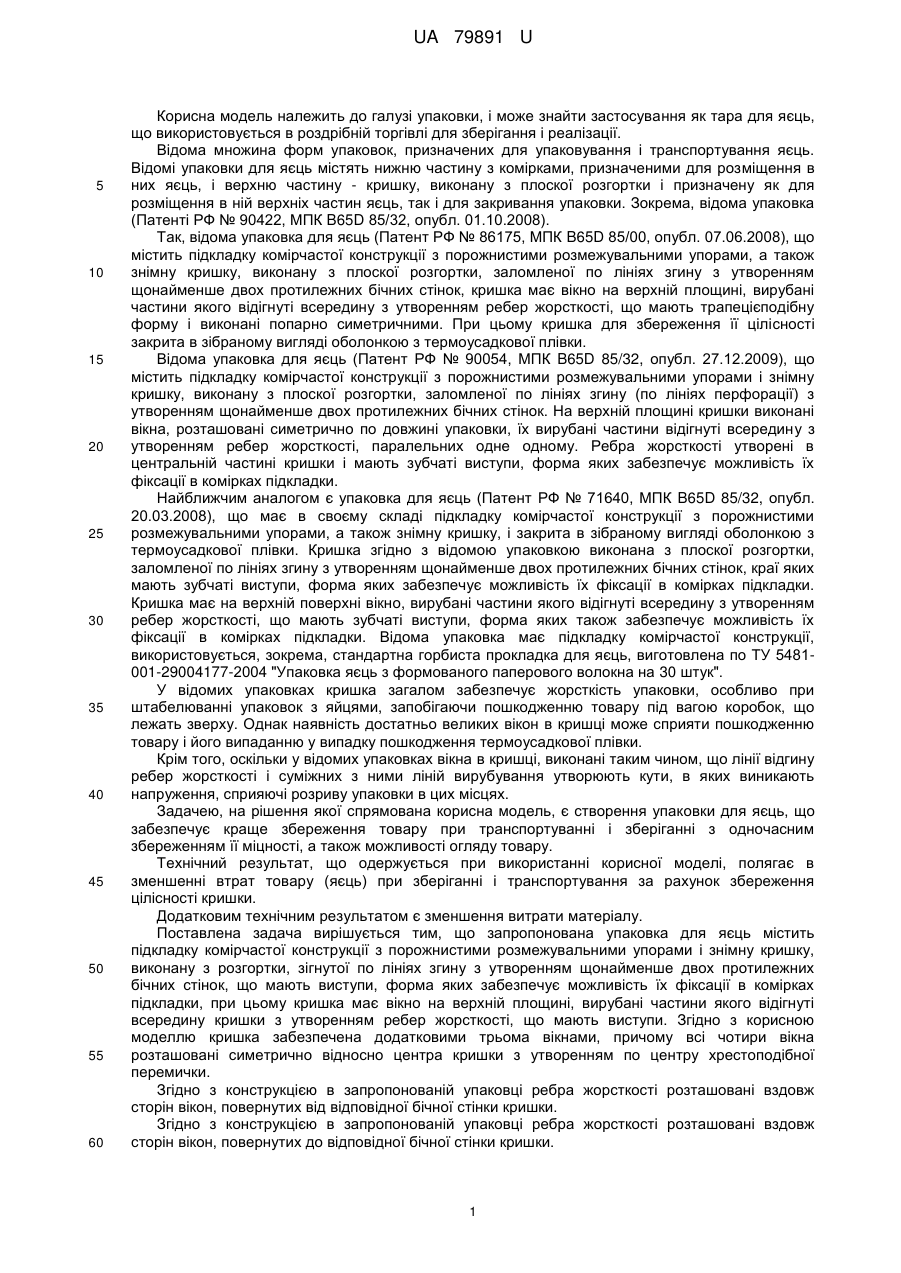

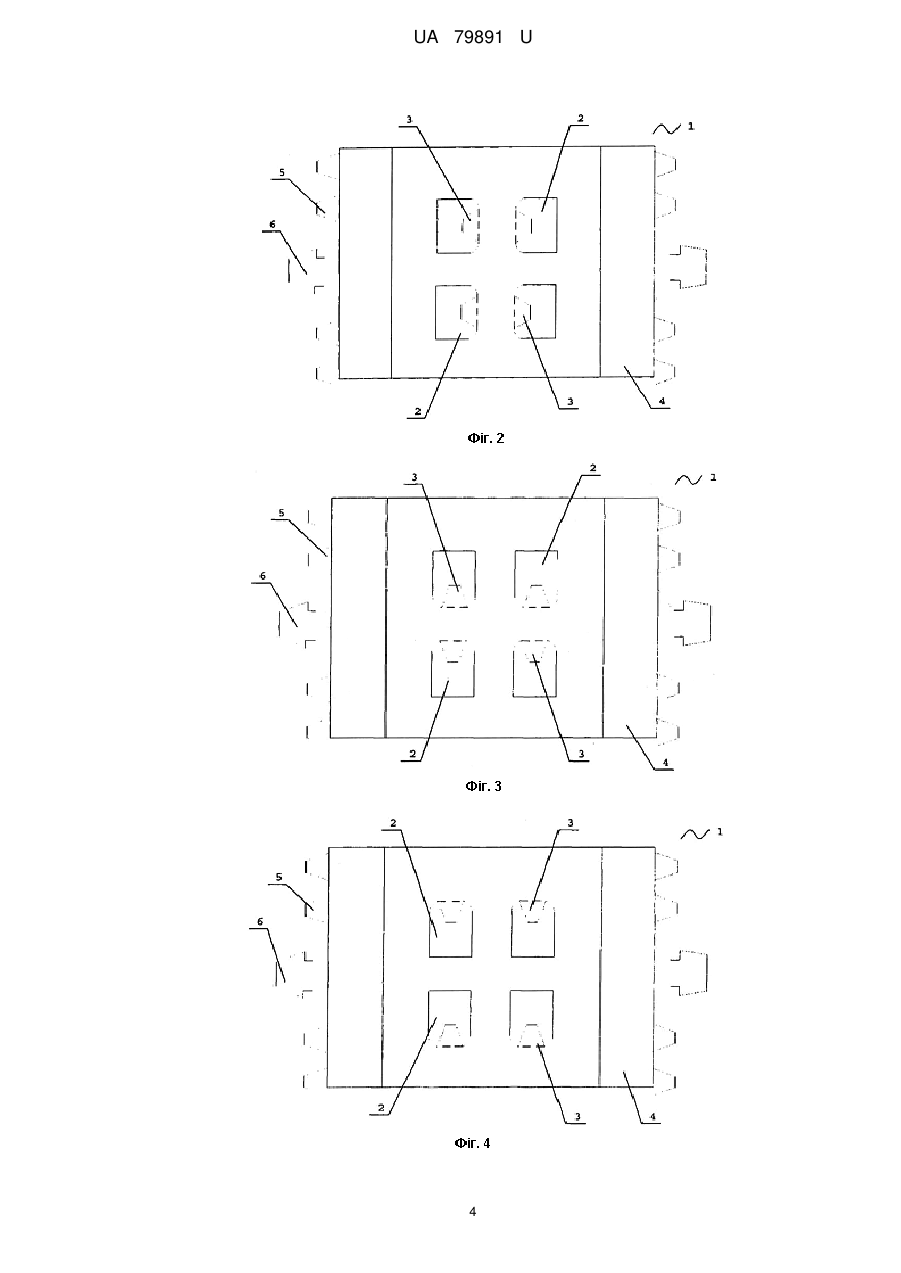

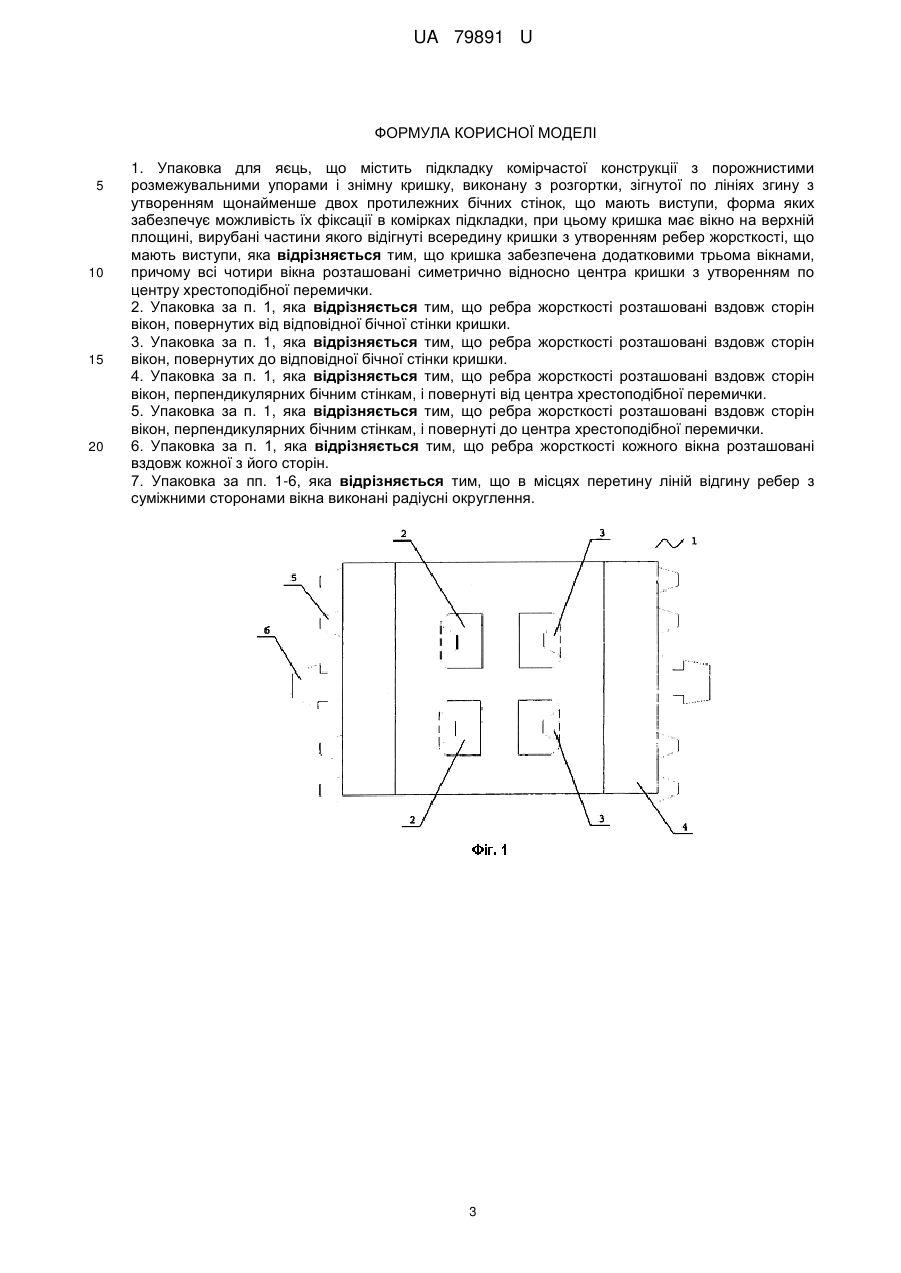

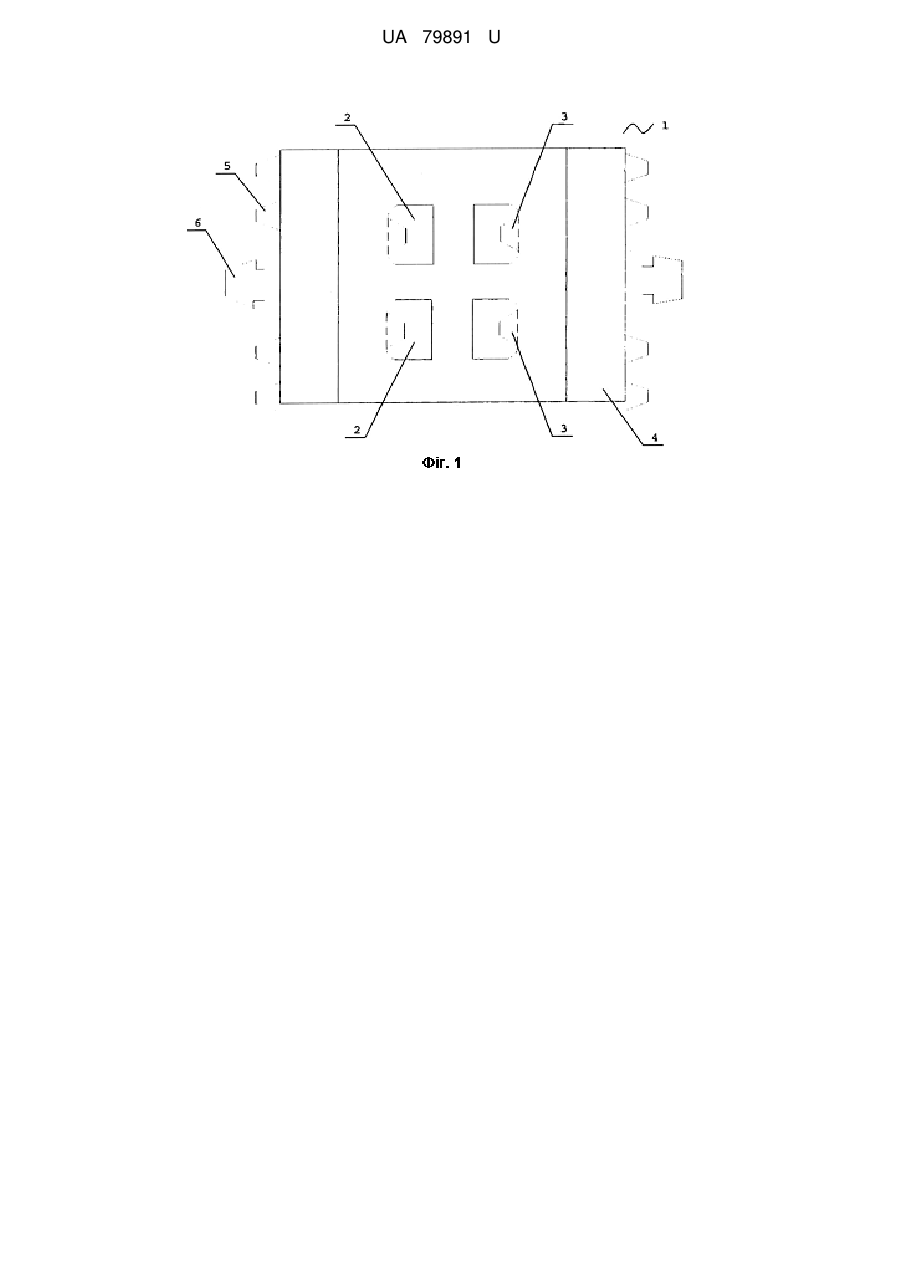

Реферат: Упаковка для яєць містить підкладку комірчастої конструкції з порожнистими розмежувальними упорами і знімну кришку, виконану з розгортки, зігнутої по лініях згину з утворенням щонайменше двох протилежних бічних стінок, що мають виступи, форма яких забезпечує можливість їх фіксації в комірках підкладки, при цьому кришка має вікно на верхній площині, вирубані частини якого відігнуті всередину кришки з утворенням ребер жорсткості, що мають виступи. Кришка забезпечена додатковими трьома вікнами, ребра жорсткості розташовані вздовж сторін вікон, повернутих від відповідної бічної стінки кришки. UA 79891 U (12) UA 79891 U UA 79891 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі упаковки, і може знайти застосування як тара для яєць, що використовується в роздрібній торгівлі для зберігання і реалізації. Відома множина форм упаковок, призначених для упаковування і транспортування яєць. Відомі упаковки для яєць містять нижню частину з комірками, призначеними для розміщення в них яєць, і верхню частину - кришку, виконану з плоскої розгортки і призначену як для розміщення в ній верхніх частин яєць, так і для закривання упаковки. Зокрема, відома упаковка (Патенті РФ № 90422, МПК B65D 85/32, опубл. 01.10.2008). Так, відома упаковка для яєць (Патент РФ № 86175, МПК B65D 85/00, опубл. 07.06.2008), що містить підкладку комірчастої конструкції з порожнистими розмежувальними упорами, а також знімну кришку, виконану з плоскої розгортки, заломленої по лініях згину з утворенням щонайменше двох протилежних бічних стінок, кришка має вікно на верхній площині, вирубані частини якого відігнуті всередину з утворенням ребер жорсткості, що мають трапецієподібну форму і виконані попарно симетричними. При цьому кришка для збереження її цілісності закрита в зібраному вигляді оболонкою з термоусадкової плівки. Відома упаковка для яєць (Патент РФ № 90054, МПК B65D 85/32, опубл. 27.12.2009), що містить підкладку комірчастої конструкції з порожнистими розмежувальними упорами і знімну кришку, виконану з плоскої розгортки, заломленої по лініях згину (по лініях перфорації) з утворенням щонайменше двох протилежних бічних стінок. На верхній площині кришки виконані вікна, розташовані симетрично по довжині упаковки, їх вирубані частини відігнуті всередину з утворенням ребер жорсткості, паралельних одне одному. Ребра жорсткості утворені в центральній частині кришки і мають зубчаті виступи, форма яких забезпечує можливість їх фіксації в комірках підкладки. Найближчим аналогом є упаковка для яєць (Патент РФ № 71640, МПК B65D 85/32, опубл. 20.03.2008), що має в своєму складі підкладку комірчастої конструкції з порожнистими розмежувальними упорами, а також знімну кришку, і закрита в зібраному вигляді оболонкою з термоусадкової плівки. Кришка згідно з відомою упаковкою виконана з плоскої розгортки, заломленої по лініях згину з утворенням щонайменше двох протилежних бічних стінок, краї яких мають зубчаті виступи, форма яких забезпечує можливість їх фіксації в комірках підкладки. Кришка має на верхній поверхні вікно, вирубані частини якого відігнуті всередину з утворенням ребер жорсткості, що мають зубчаті виступи, форма яких також забезпечує можливість їх фіксації в комірках підкладки. Відома упаковка має підкладку комірчастої конструкції, використовується, зокрема, стандартна горбиста прокладка для яєць, виготовлена по ТУ 5481001-29004177-2004 "Упаковка яєць з формованого паперового волокна на 30 штук". У відомих упаковках кришка загалом забезпечує жорсткість упаковки, особливо при штабелюванні упаковок з яйцями, запобігаючи пошкодженню товару під вагою коробок, що лежать зверху. Однак наявність достатньо великих вікон в кришці може сприяти пошкодженню товару і його випаданню у випадку пошкодження термоусадкової плівки. Крім того, оскільки у відомих упаковках вікна в кришці, виконані таким чином, що лінії відгину ребер жорсткості і суміжних з ними ліній вирубування утворюють кути, в яких виникають напруження, сприяючі розриву упаковки в цих місцях. Задачею, на рішення якої спрямована корисна модель, є створення упаковки для яєць, що забезпечує краще збереження товару при транспортуванні і зберіганні з одночасним збереженням її міцності, а також можливості огляду товару. Технічний результат, що одержується при використанні корисної моделі, полягає в зменшенні втрат товару (яєць) при зберіганні і транспортування за рахунок збереження цілісності кришки. Додатковим технічним результатом є зменшення витрати матеріалу. Поставлена задача вирішується тим, що запропонована упаковка для яєць містить підкладку комірчастої конструкції з порожнистими розмежувальними упорами і знімну кришку, виконану з розгортки, зігнутої по лініях згину з утворенням щонайменше двох протилежних бічних стінок, що мають виступи, форма яких забезпечує можливість їх фіксації в комірках підкладки, при цьому кришка має вікно на верхній площині, вирубані частини якого відігнуті всередину кришки з утворенням ребер жорсткості, що мають виступи. Згідно з корисною моделлю кришка забезпечена додатковими трьома вікнами, причому всі чотири вікна розташовані симетрично відносно центра кришки з утворенням по центру хрестоподібної перемички. Згідно з конструкцією в запропонованій упаковці ребра жорсткості розташовані вздовж сторін вікон, повернутих від відповідної бічної стінки кришки. Згідно з конструкцією в запропонованій упаковці ребра жорсткості розташовані вздовж сторін вікон, повернутих до відповідної бічної стінки кришки. 1 UA 79891 U 5 10 15 20 25 30 35 40 45 50 55 Згідно з конструкцією в запропонованій упаковці ребра жорсткості розташовані вздовж сторін вікон, перпендикулярних бічним стінкам, і повернуті від центра хрестоподібної перемички. Згідно з конструкцією в запропонованій упаковці ребра жорсткості розташовані вздовж сторін вікон, перпендикулярних бічним стінкам, і повернуті до центра хрестоподібної перемички. Згідно з конструкцією, в запропонованій упаковці ребра жорсткості кожного вікна розташовані вздовж кожної з його сторін. Згідно з конструкцією, в запропонованій упаковці в місцях перетину ліній відгину ребер із суміжними сторонами вікна виконані радіусні округлення. Виконання хрестоподібної перемички і чотирьох вікон в центрі кришки забезпечує зменшення втрат товару (яєць) при зберіганні і транспортуванні при одночасному збереженні міцності упаковки за рахунок наявності ребер жорсткості і можливості огляду товару через вікна. Міцність упаковки також забезпечується за рахунок наявності радіусних округлень в місцях перетину ліній відгину ребер із суміжними сторонами вікон, що запобігає можливості розриву упаковки у вказаних місцях. Крім того, в одному з переважних варіантів досягається зменшення витрати матеріалу завдяки тому, що в одному з переважних варіантів передбачена вирубування ребер з чотирьох сторін вікон без видалення зайвого матеріалу. Чотири ребра, які утворюються в цьому варіанті, надійніше фіксують товар в упаковці, запобігаючи можливості його переміщення і випадання. Суть корисної моделі пояснюється кресленням, де представлені графічні зображення упаковки, а також наведеним нижче прикладом реалізації. На Фіг. 1 представлена розгортка кришки, у якій ребра жорсткості розташовані вздовж сторін вікон, повернутих від відповідної бічної стінки кришки. На Фіг. 2 представлена розгортка кришки, у якій ребра жорсткості розташовані вздовж сторін вікон, повернутих до відповідної бічної стінки кришки. На Фіг. 3 представлена розгортка кришки, у якій ребра жорсткості розташовані вздовж сторін вікон, перпендикулярних бічним стінкам, і повернуті від центра хрестоподібної перемички. На Фіг. 4 представлена розгортка кришки, у якій ребра жорсткості розташовані вздовж сторін вікон, перпендикулярних бічним стінкам, і повернуті до центра хрестоподібної перемички. На Фіг. 5 представлена розгортка кришки, у якій ребра жорсткості кожного вікна розташовані вздовж кожної з його сторін. На Фіг. 6 представлений місцевий вигляд розгортки кришки, що показує вікно з ребром жорсткості, де в місцях перетину ліній відгину ребра із суміжною стороною вікна виконані радіусні округлення. Упаковка має підкладку комірчастої конструкції з порожнистими розмежувальними упорами. Як підкладка може використовуватися стандартна горбиста прокладка для яєць, виготовлена за ТУ 5481-001-29004177-2004 "Упаковка яєць з формованого паперового волокна на 30 штук". Підкладка з укладеними яйцями закривається знімною кришкою 1. Кришка 1 виконана з плоскої розгортки з гофрокартону. На верхній площині кришки виконані чотири вікна 2, їх вирубані частини 3 заломлені всередину і є ребрами 3 жорсткості. По краях вирубаних частин 3 є зубчаті виступи, форма дозволяє їх фіксувати в комірках підкладки. У місці перетину ліній відгину ребра з суміжною стороною вікна виконані радіусні округлення R, завдяки яким знижується можливість розриву кришки в цих місцях. Бічні стінки 4 кришки 1 також мають зубчаті виступи 5, форма яких дозволяє фіксувати їх в комірках підкладки. Усередині бічних стінок 4 розташований виступ 6 для підгинання під підкладку і додаткової фіксації кришки. Технічний результат, що одержується при використанні корисної моделі, полягає в зменшенні втрат товару (яєць) при зберіганні і транспортування за рахунок збереження цілісності кришки і наявності хрестоподібної перемички в центрі кришки. Плоска поверхня кришки дає можливість нанесення рекламної інформації, як самоклейної, так і надрукованої прямо на матеріалі. Крім того, на бічних стінках, оскільки вони плоскі, також може бути нанесена товарно-супровідна або рекламна інформація. Упаковка має привабливість для покупця, оскільки має спеціальні вікна, через які видно упакований товар. Упаковка має ребра жорсткості і чотири вікна, які утворюють в центрі кришки хрестоподібну перемичку, завдяки чому вона має міцність, достатню для зберігання в штабельованому вигляді, і зберігає свою цілісність в області вікон за рахунок ліній відгину ребер, які є в місцях перетину зі суміжними сторонами вікна радіусних округлень. 2 UA 79891 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Упаковка для яєць, що містить підкладку комірчастої конструкції з порожнистими розмежувальними упорами і знімну кришку, виконану з розгортки, зігнутої по лініях згину з утворенням щонайменше двох протилежних бічних стінок, що мають виступи, форма яких забезпечує можливість їх фіксації в комірках підкладки, при цьому кришка має вікно на верхній площині, вирубані частини якого відігнуті всередину кришки з утворенням ребер жорсткості, що мають виступи, яка відрізняється тим, що кришка забезпечена додатковими трьома вікнами, причому всі чотири вікна розташовані симетрично відносно центра кришки з утворенням по центру хрестоподібної перемички. 2. Упаковка за п. 1, яка відрізняється тим, що ребра жорсткості розташовані вздовж сторін вікон, повернутих від відповідної бічної стінки кришки. 3. Упаковка за п. 1, яка відрізняється тим, що ребра жорсткості розташовані вздовж сторін вікон, повернутих до відповідної бічної стінки кришки. 4. Упаковка за п. 1, яка відрізняється тим, що ребра жорсткості розташовані вздовж сторін вікон, перпендикулярних бічним стінкам, і повернуті від центра хрестоподібної перемички. 5. Упаковка за п. 1, яка відрізняється тим, що ребра жорсткості розташовані вздовж сторін вікон, перпендикулярних бічним стінкам, і повернуті до центра хрестоподібної перемички. 6. Упаковка за п. 1, яка відрізняється тим, що ребра жорсткості кожного вікна розташовані вздовж кожної з його сторін. 7. Упаковка за пп. 1-6, яка відрізняється тим, що в місцях перетину ліній відгину ребер з суміжними сторонами вікна виконані радіусні округлення. 3 UA 79891 U 4 UA 79891 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
