Автономний кіоск для зберігання і продажу питної води та супутніх товарів

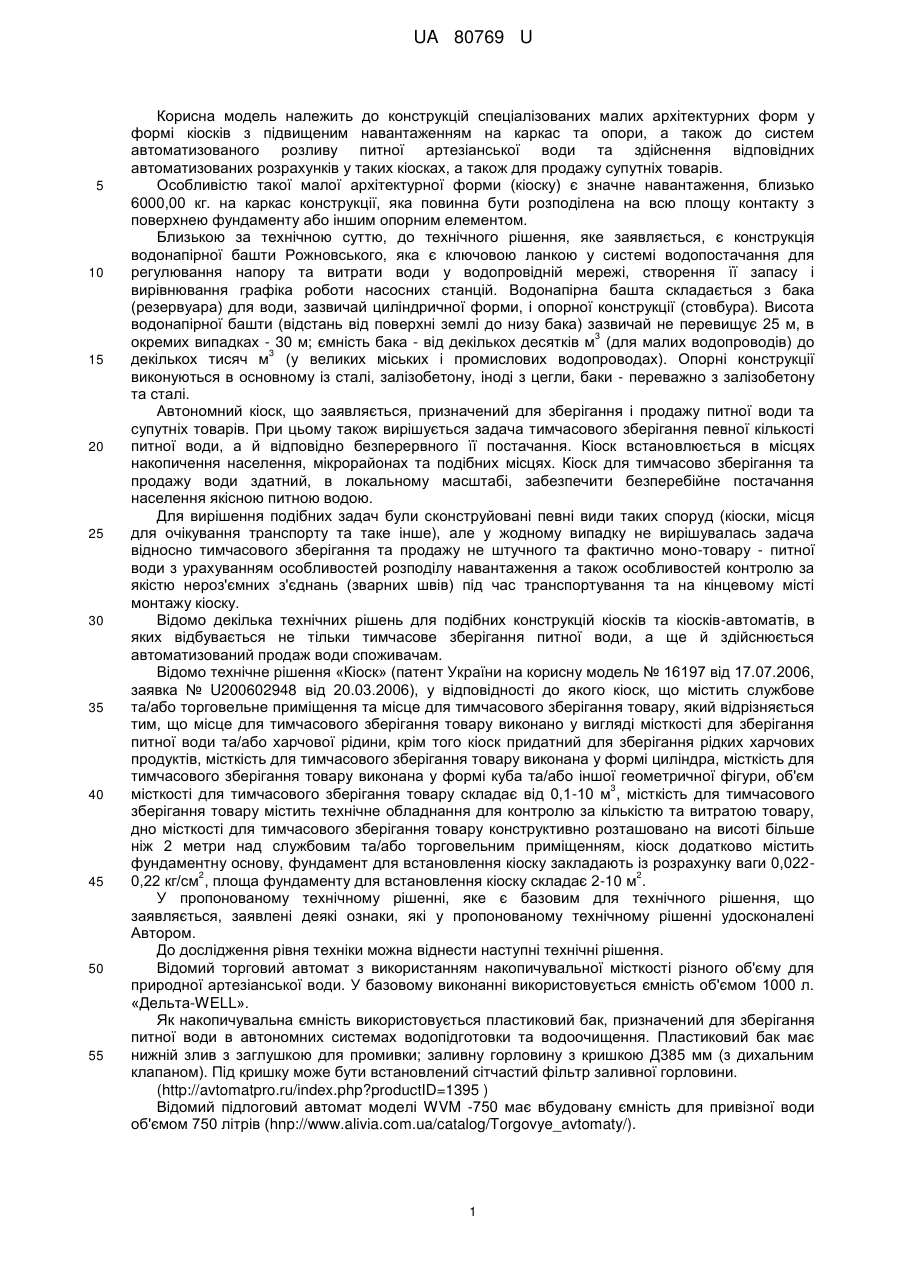

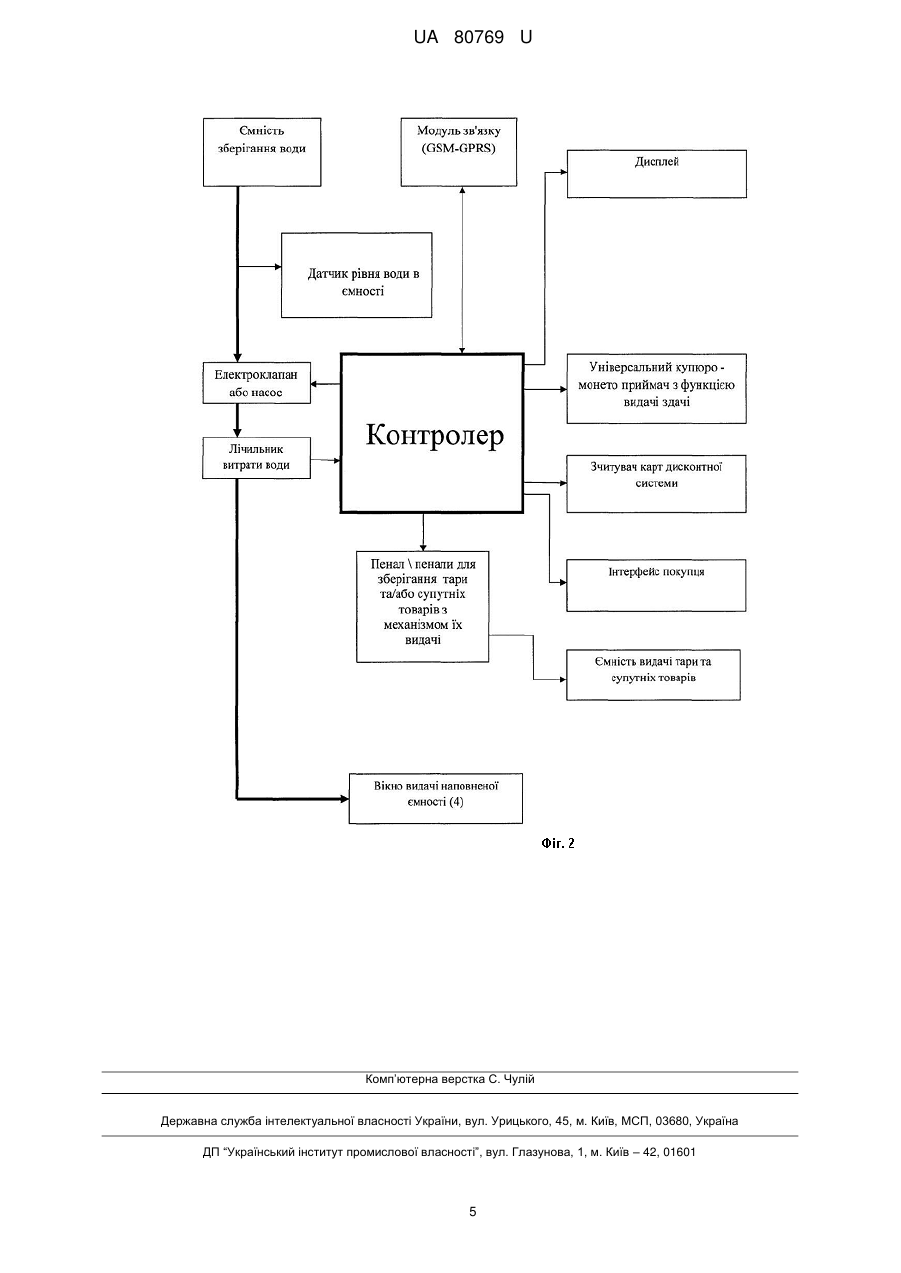

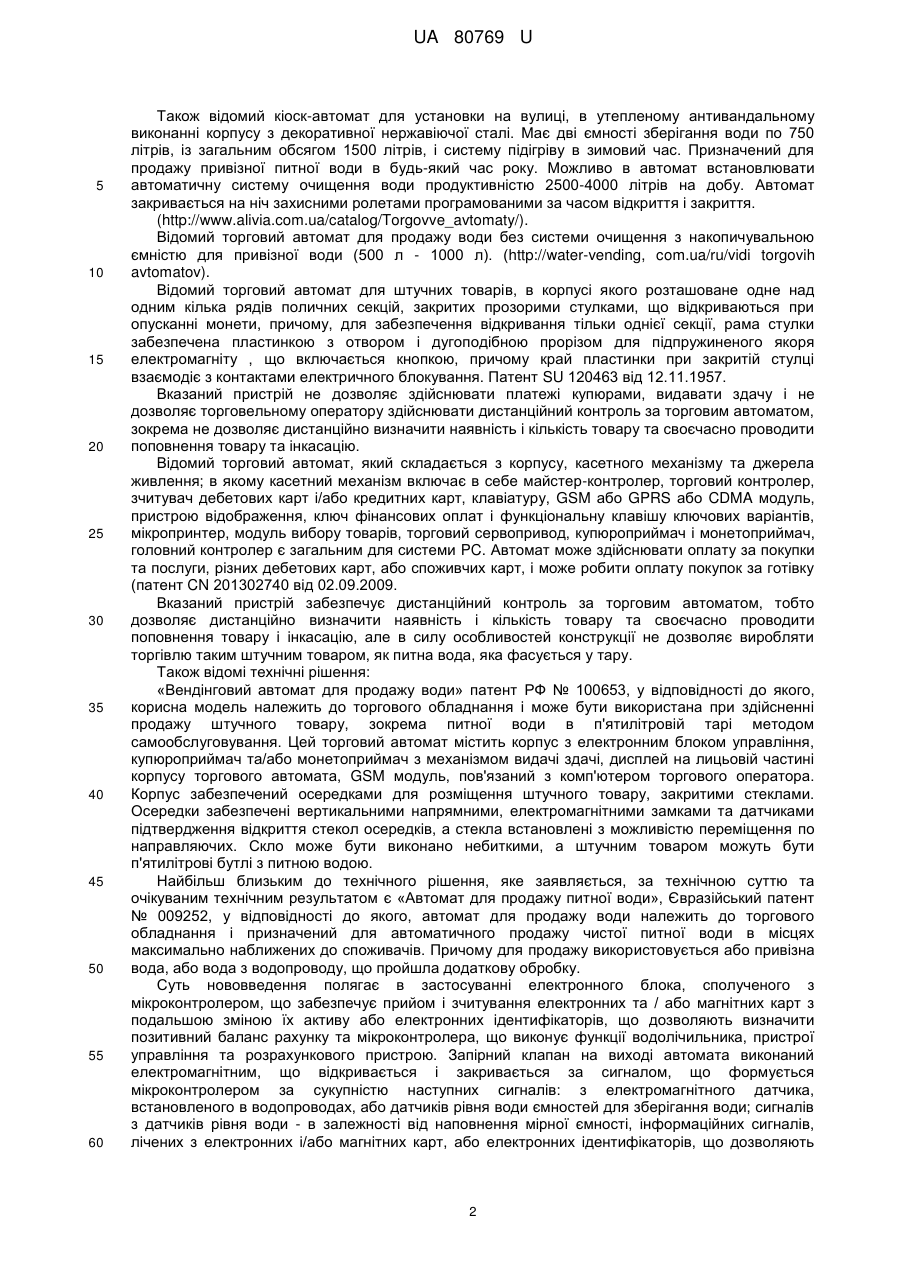

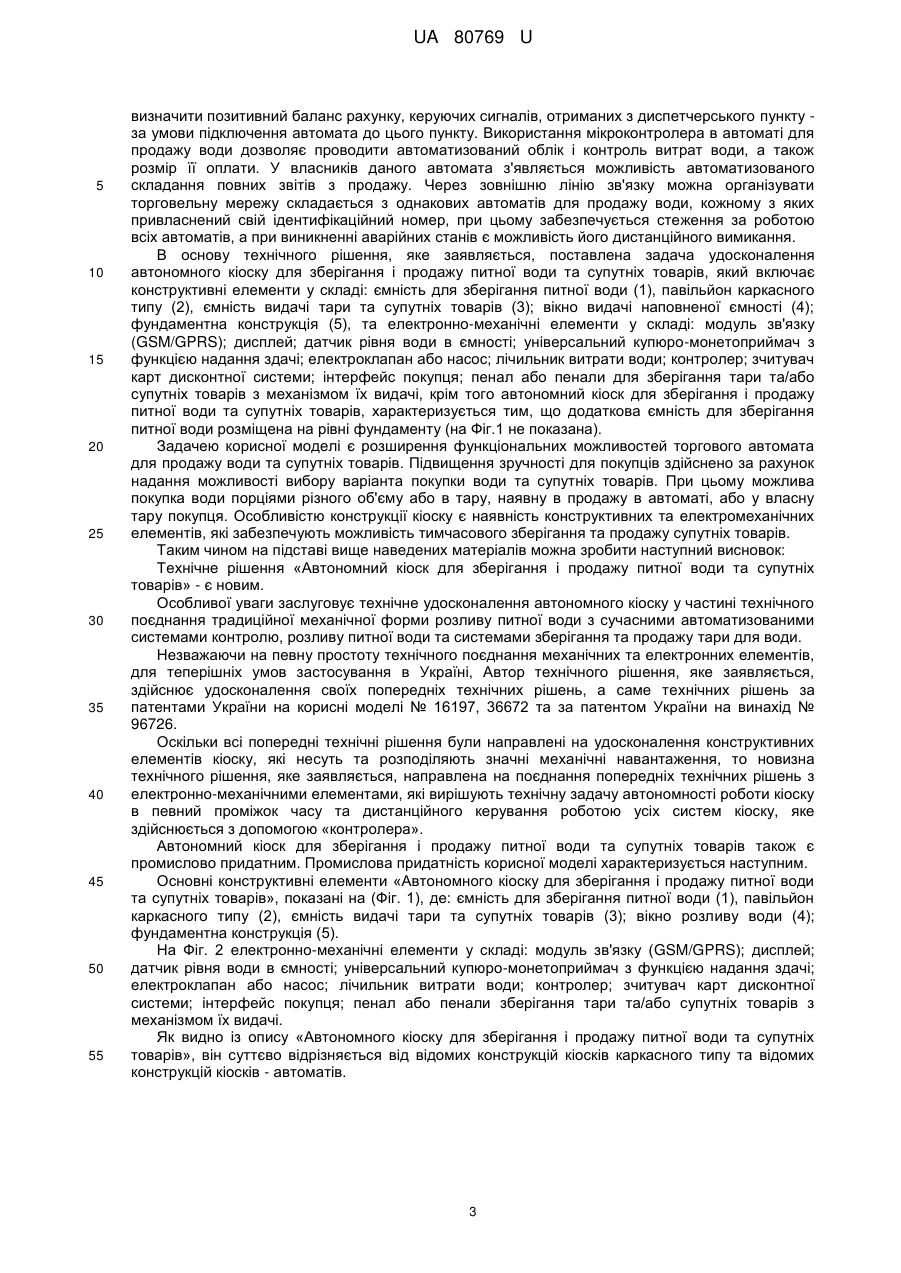

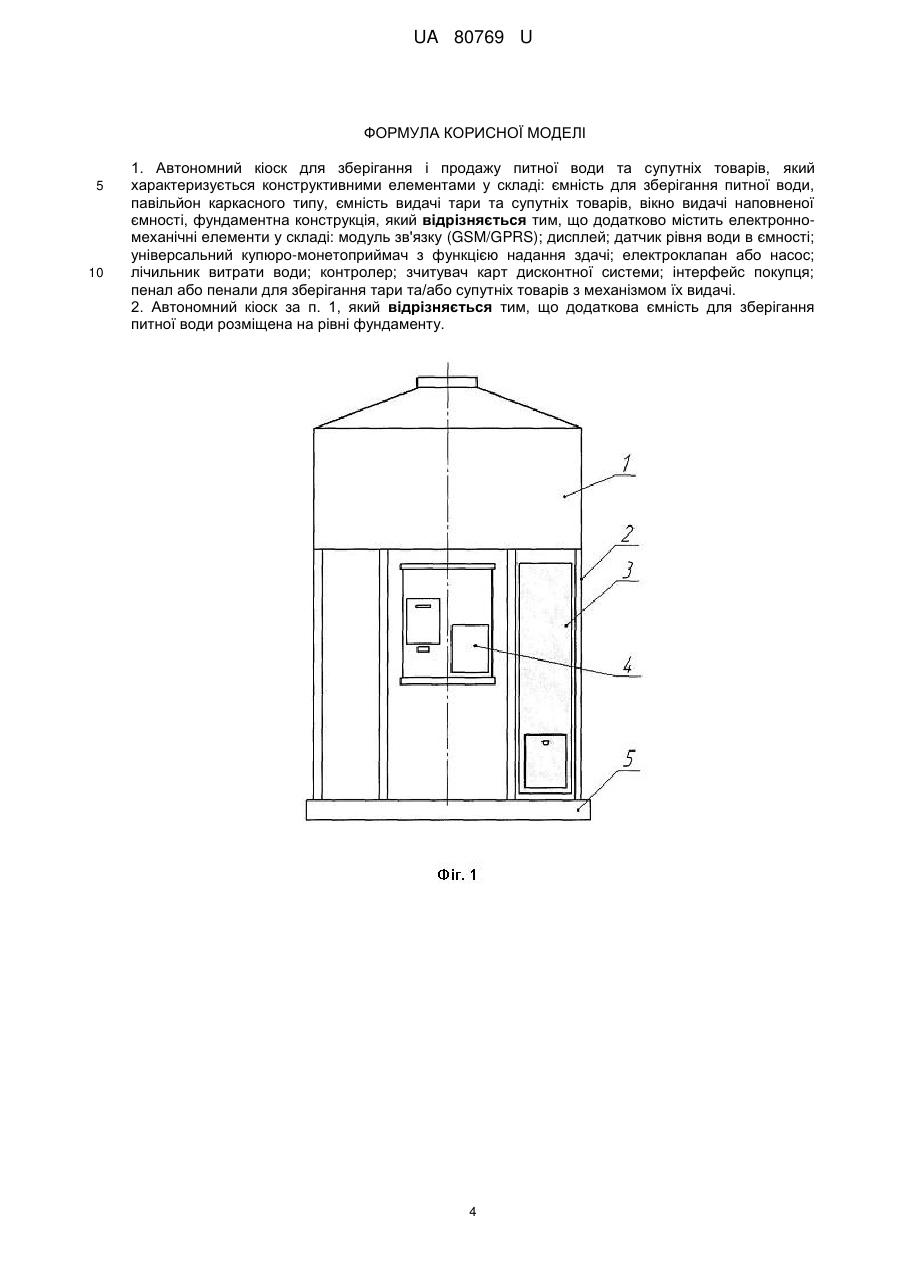

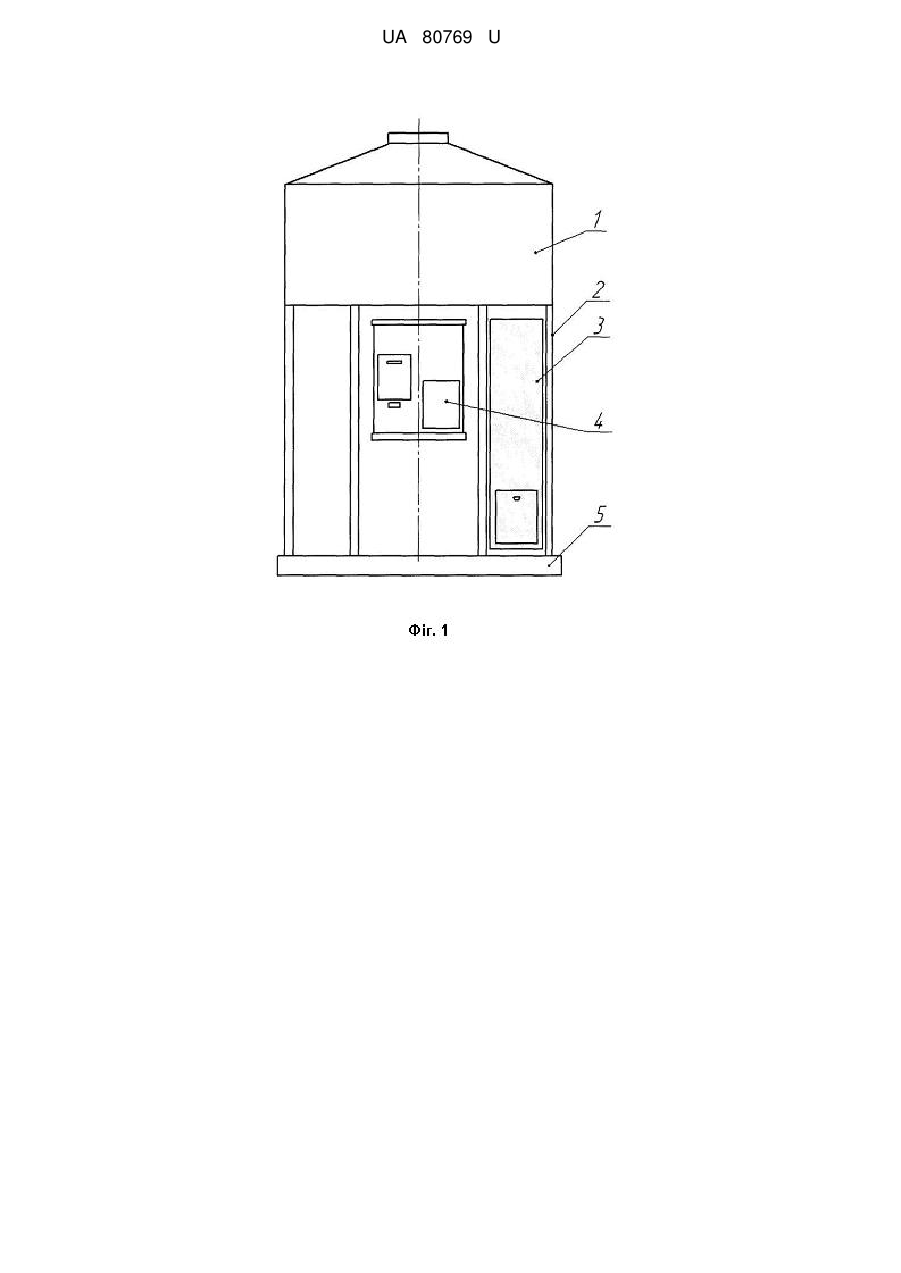

Реферат: Автономний кіоск для зберігання і продажу питної води та супутніх товарів характеризується конструктивними елементами у складі: ємність для зберігання питної води, павільйон каркасного типу, ємність видачі тари та супутніх товарів, вікно видачі наповненої ємності, фундаментна конструкція, електронно-механічними елементами у складі: модуль зв'язку (GSM/GPRS); дисплей; датчик рівня води в ємності; універсальний купюро-монетоприймач з функцією надання здачі; електроклапан або насос; лічильник витрати води; контролер; зчитувач карт дисконтної системи; інтерфейс покупця; пенал або пенали для зберігання тари та/або супутніх товарів з механізмом їх видачі. UA 80769 U (54) АВТОНОМНИЙ КІОСК ДЛЯ ЗБЕРІГАННЯ І ПРОДАЖУ ПИТНОЇ ВОДИ ТА СУПУТНІХ ТОВАРІВ UA 80769 U UA 80769 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій спеціалізованих малих архітектурних форм у формі кіосків з підвищеним навантаженням на каркас та опори, а також до систем автоматизованого розливу питної артезіанської води та здійснення відповідних автоматизованих розрахунків у таких кіосках, а також для продажу супутніх товарів. Особливістю такої малої архітектурної форми (кіоску) є значне навантаження, близько 6000,00 кг. на каркас конструкції, яка повинна бути розподілена на всю площу контакту з поверхнею фундаменту або іншим опорним елементом. Близькою за технічною суттю, до технічного рішення, яке заявляється, є конструкція водонапірної башти Рожновського, яка є ключовою ланкою у системі водопостачання для регулювання напору та витрати води у водопровідній мережі, створення її запасу і вирівнювання графіка роботи насосних станцій. Водонапірна башта складається з бака (резервуара) для води, зазвичай циліндричної форми, і опорної конструкції (стовбура). Висота водонапірної башти (відстань від поверхні землі до низу бака) зазвичай не перевищує 25 м, в 3 окремих випадках - 30 м; ємність бака - від декількох десятків м (для малих водопроводів) до 3 декількох тисяч м (у великих міських і промислових водопроводах). Опорні конструкції виконуються в основному із сталі, залізобетону, іноді з цегли, баки - переважно з залізобетону та сталі. Автономний кіоск, що заявляється, призначений для зберігання і продажу питної води та супутніх товарів. При цьому також вирішується задача тимчасового зберігання певної кількості питної води, а й відповідно безперервного її постачання. Кіоск встановлюється в місцях накопичення населення, мікрорайонах та подібних місцях. Кіоск для тимчасово зберігання та продажу води здатний, в локальному масштабі, забезпечити безперебійне постачання населення якісною питною водою. Для вирішення подібних задач були сконструйовані певні види таких споруд (кіоски, місця для очікування транспорту та таке інше), але у жодному випадку не вирішувалась задача відносно тимчасового зберігання та продажу не штучного та фактично моно-товару - питної води з урахуванням особливостей розподілу навантаження а також особливостей контролю за якістю нероз'ємних з'єднань (зварних швів) під час транспортування та на кінцевому місті монтажу кіоску. Відомо декілька технічних рішень для подібних конструкцій кіосків та кіосків-автоматів, в яких відбувається не тільки тимчасове зберігання питної води, а ще й здійснюється автоматизований продаж води споживачам. Відомо технічне рішення «Кіоск» (патент України на корисну модель № 16197 від 17.07.2006, заявка № U200602948 від 20.03.2006), у відповідності до якого кіоск, що містить службове та/або торговельне приміщення та місце для тимчасового зберігання товару, який відрізняється тим, що місце для тимчасового зберігання товару виконано у вигляді місткості для зберігання питної води та/або харчової рідини, крім того кіоск придатний для зберігання рідких харчових продуктів, місткість для тимчасового зберігання товару виконана у формі циліндра, місткість для тимчасового зберігання товару виконана у формі куба та/або іншої геометричної фігури, об'єм 3 місткості для тимчасового зберігання товару складає від 0,1-10 м , місткість для тимчасового зберігання товару містить технічне обладнання для контролю за кількістю та витратою товару, дно місткості для тимчасового зберігання товару конструктивно розташовано на висоті більше ніж 2 метри над службовим та/або торговельним приміщенням, кіоск додатково містить фундаментну основу, фундамент для встановлення кіоску закладають із розрахунку ваги 0,0222 2 0,22 кг/см , площа фундаменту для встановлення кіоску складає 2-10 м . У пропонованому технічному рішенні, яке є базовим для технічного рішення, що заявляється, заявлені деякі ознаки, які у пропонованому технічному рішенні удосконалені Автором. До дослідження рівня техніки можна віднести наступні технічні рішення. Відомий торговий автомат з використанням накопичувальної місткості різного об'єму для природної артезіанської води. У базовому виконанні використовується ємність об'ємом 1000 л. «Дельта-WELL». Як накопичувальна ємність використовується пластиковий бак, призначений для зберігання питної води в автономних системах водопідготовки та водоочищення. Пластиковий бак має нижній злив з заглушкою для промивки; заливну горловину з кришкою Д385 мм (з дихальним клапаном). Під кришку може бути встановлений сітчастий фільтр заливної горловини. (http://avtomatpro.ru/index.php?productID=1395 ) Відомий підлоговий автомат моделі WVM -750 має вбудовану ємність для привізної води об'ємом 750 літрів (hnp://www.alivia.com.ua/catalog/Torgovye_avtomaty/). 1 UA 80769 U 5 10 15 20 25 30 35 40 45 50 55 60 Також відомий кіоск-автомат для установки на вулиці, в утепленому антивандальному виконанні корпусу з декоративної нержавіючої сталі. Має дві ємності зберігання води по 750 літрів, із загальним обсягом 1500 літрів, і систему підігріву в зимовий час. Призначений для продажу привізної питної води в будь-який час року. Можливо в автомат встановлювати автоматичну систему очищення води продуктивністю 2500-4000 літрів на добу. Автомат закривається на ніч захисними ролетами програмованими за часом відкриття і закриття. (http://www.alivia.com.ua/catalog/Torgovve_avtomaty/). Відомий торговий автомат для продажу води без системи очищення з накопичувальною ємністю для привізної води (500 л - 1000 л). (http://water-vending, com.ua/ru/vidi torgovih avtomatov). Відомий торговий автомат для штучних товарів, в корпусі якого розташоване одне над одним кілька рядів поличних секцій, закритих прозорими стулками, що відкриваються при опусканні монети, причому, для забезпечення відкривання тільки однієї секції, рама стулки забезпечена пластинкою з отвором і дугоподібною прорізом для підпружиненого якоря електромагніту , що включається кнопкою, причому край пластинки при закритій стулці взаємодіє з контактами електричного блокування. Патент SU 120463 від 12.11.1957. Вказаний пристрій не дозволяє здійснювати платежі купюрами, видавати здачу і не дозволяє торговельному оператору здійснювати дистанційний контроль за торговим автоматом, зокрема не дозволяє дистанційно визначити наявність і кількість товару та своєчасно проводити поповнення товару та інкасацію. Відомий торговий автомат, який складається з корпусу, касетного механізму та джерела живлення; в якому касетний механізм включає в себе майстер-контролер, торговий контролер, зчитувач дебетових карт і/або кредитних карт, клавіатуру, GSM або GPRS або CDMA модуль, пристрою відображення, ключ фінансових оплат і функціональну клавішу ключових варіантів, мікропринтер, модуль вибору товарів, торговий сервопривод, купюроприймач і монетоприймач, головний контролер є загальним для системи PC. Автомат може здійснювати оплату за покупки та послуги, різних дебетових карт, або споживчих карт, і може робити оплату покупок за готівку (патент CN 201302740 від 02.09.2009. Вказаний пристрій забезпечує дистанційний контроль за торговим автоматом, тобто дозволяє дистанційно визначити наявність і кількість товару та своєчасно проводити поповнення товару і інкасацію, але в силу особливостей конструкції не дозволяє виробляти торгівлю таким штучним товаром, як питна вода, яка фасується у тару. Також відомі технічні рішення: «Вендінговий автомат для продажу води» патент РФ № 100653, у відповідності до якого, корисна модель належить до торгового обладнання і може бути використана при здійсненні продажу штучного товару, зокрема питної води в п'ятилітровій тарі методом самообслуговування. Цей торговий автомат містить корпус з електронним блоком управління, купюроприймач та/або монетоприймач з механізмом видачі здачі, дисплей на лицьовій частині корпусу торгового автомата, GSM модуль, пов'язаний з комп'ютером торгового оператора. Корпус забезпечений осередками для розміщення штучного товару, закритими стеклами. Осередки забезпечені вертикальними напрямними, електромагнітними замками та датчиками підтвердження відкриття стекол осередків, а стекла встановлені з можливістю переміщення по направляючих. Скло може бути виконано небиткими, а штучним товаром можуть бути п'ятилітрові бутлі з питною водою. Найбільш близьким до технічного рішення, яке заявляється, за технічною суттю та очікуваним технічним результатом є «Автомат для продажу питної води», Євразійський патент № 009252, у відповідності до якого, автомат для продажу води належить до торгового обладнання і призначений для автоматичного продажу чистої питної води в місцях максимально наближених до споживачів. Причому для продажу використовується або привізна вода, або вода з водопроводу, що пройшла додаткову обробку. Суть нововведення полягає в застосуванні електронного блока, сполученого з мікроконтролером, що забезпечує прийом і зчитування електронних та / або магнітних карт з подальшою зміною їх активу або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку та мікроконтролера, що виконує функції водолічильника, пристрої управління та розрахункового пристрою. Запірний клапан на виході автомата виконаний електромагнітним, що відкривається і закривається за сигналом, що формується мікроконтролером за сукупністю наступних сигналів: з електромагнітного датчика, встановленого в водопроводах, або датчиків рівня води ємностей для зберігання води; сигналів з датчиків рівня води - в залежності від наповнення мірної ємності, інформаційних сигналів, лічених з електронних і/або магнітних карт, або електронних ідентифікаторів, що дозволяють 2 UA 80769 U 5 10 15 20 25 30 35 40 45 50 55 визначити позитивний баланс рахунку, керуючих сигналів, отриманих з диспетчерського пункту за умови підключення автомата до цього пункту. Використання мікроконтролера в автоматі для продажу води дозволяє проводити автоматизований облік і контроль витрат води, а також розмір її оплати. У власників даного автомата з'являється можливість автоматизованого складання повних звітів з продажу. Через зовнішню лінію зв'язку можна організувати торговельну мережу складається з однакових автоматів для продажу води, кожному з яких привласнений свій ідентифікаційний номер, при цьому забезпечується стеження за роботою всіх автоматів, а при виникненні аварійних станів є можливість його дистанційного вимикання. В основу технічного рішення, яке заявляється, поставлена задача удосконалення автономного кіоску для зберігання і продажу питної води та супутніх товарів, який включає конструктивні елементи у складі: ємність для зберігання питної води (1), павільйон каркасного типу (2), ємність видачі тари та супутніх товарів (3); вікно видачі наповненої ємності (4); фундаментна конструкція (5), та електронно-механічні елементи у складі: модуль зв'язку (GSM/GPRS); дисплей; датчик рівня води в ємності; універсальний купюро-монетоприймач з функцією надання здачі; електроклапан або насос; лічильник витрати води; контролер; зчитувач карт дисконтної системи; інтерфейс покупця; пенал або пенали для зберігання тари та/або супутніх товарів з механізмом їх видачі, крім того автономний кіоск для зберігання і продажу питної води та супутніх товарів, характеризується тим, що додаткова ємність для зберігання питної води розміщена на рівні фундаменту (на Фіг.1 не показана). Задачею корисної моделі є розширення функціональних можливостей торгового автомата для продажу води та супутніх товарів. Підвищення зручності для покупців здійснено за рахунок надання можливості вибору варіанта покупки води та супутніх товарів. При цьому можлива покупка води порціями різного об'єму або в тару, наявну в продажу в автоматі, або у власну тару покупця. Особливістю конструкції кіоску є наявність конструктивних та електромеханічних елементів, які забезпечують можливість тимчасового зберігання та продажу супутніх товарів. Таким чином на підставі вище наведених матеріалів можна зробити наступний висновок: Технічне рішення «Автономний кіоск для зберігання і продажу питної води та супутніх товарів» - є новим. Особливої уваги заслуговує технічне удосконалення автономного кіоску у частині технічного поєднання традиційної механічної форми розливу питної води з сучасними автоматизованими системами контролю, розливу питної води та системами зберігання та продажу тари для води. Незважаючи на певну простоту технічного поєднання механічних та електронних елементів, для теперішніх умов застосування в Україні, Автор технічного рішення, яке заявляється, здійснює удосконалення своїх попередніх технічних рішень, а саме технічних рішень за патентами України на корисні моделі № 16197, 36672 та за патентом України на винахід № 96726. Оскільки всі попередні технічні рішення були направлені на удосконалення конструктивних елементів кіоску, які несуть та розподіляють значні механічні навантаження, то новизна технічного рішення, яке заявляється, направлена на поєднання попередніх технічних рішень з електронно-механічними елементами, які вирішують технічну задачу автономності роботи кіоску в певний проміжок часу та дистанційного керування роботою усіх систем кіоску, яке здійснюється з допомогою «контролера». Автономний кіоск для зберігання і продажу питної води та супутніх товарів також є промислово придатним. Промислова придатність корисної моделі характеризується наступним. Основні конструктивні елементи «Автономного кіоску для зберігання і продажу питної води та супутніх товарів», показані на (Фіг. 1), де: ємність для зберігання питної води (1), павільйон каркасного типу (2), ємність видачі тари та супутніх товарів (3); вікно розливу води (4); фундаментна конструкція (5). На Фіг. 2 електронно-механічні елементи у складі: модуль зв'язку (GSM/GPRS); дисплей; датчик рівня води в ємності; універсальний купюро-монетоприймач з функцією надання здачі; електроклапан або насос; лічильник витрати води; контролер; зчитувач карт дисконтної системи; інтерфейс покупця; пенал або пенали зберігання тари та/або супутніх товарів з механізмом їх видачі. Як видно із опису «Автономного кіоску для зберігання і продажу питної води та супутніх товарів», він суттєво відрізняється від відомих конструкцій кіосків каркасного типу та відомих конструкцій кіосків - автоматів. 3 UA 80769 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Автономний кіоск для зберігання і продажу питної води та супутніх товарів, який характеризується конструктивними елементами у складі: ємність для зберігання питної води, павільйон каркасного типу, ємність видачі тари та супутніх товарів, вікно видачі наповненої ємності, фундаментна конструкція, який відрізняється тим, що додатково містить електронномеханічні елементи у складі: модуль зв'язку (GSM/GPRS); дисплей; датчик рівня води в ємності; універсальний купюро-монетоприймач з функцією надання здачі; електроклапан або насос; лічильник витрати води; контролер; зчитувач карт дисконтної системи; інтерфейс покупця; пенал або пенали для зберігання тари та/або супутніх товарів з механізмом їх видачі. 2. Автономний кіоск за п. 1, який відрізняється тим, що додаткова ємність для зберігання питної води розміщена на рівні фундаменту. 4 UA 80769 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
