Універсальний кіоск-автомат для зберігання і продажу питної води

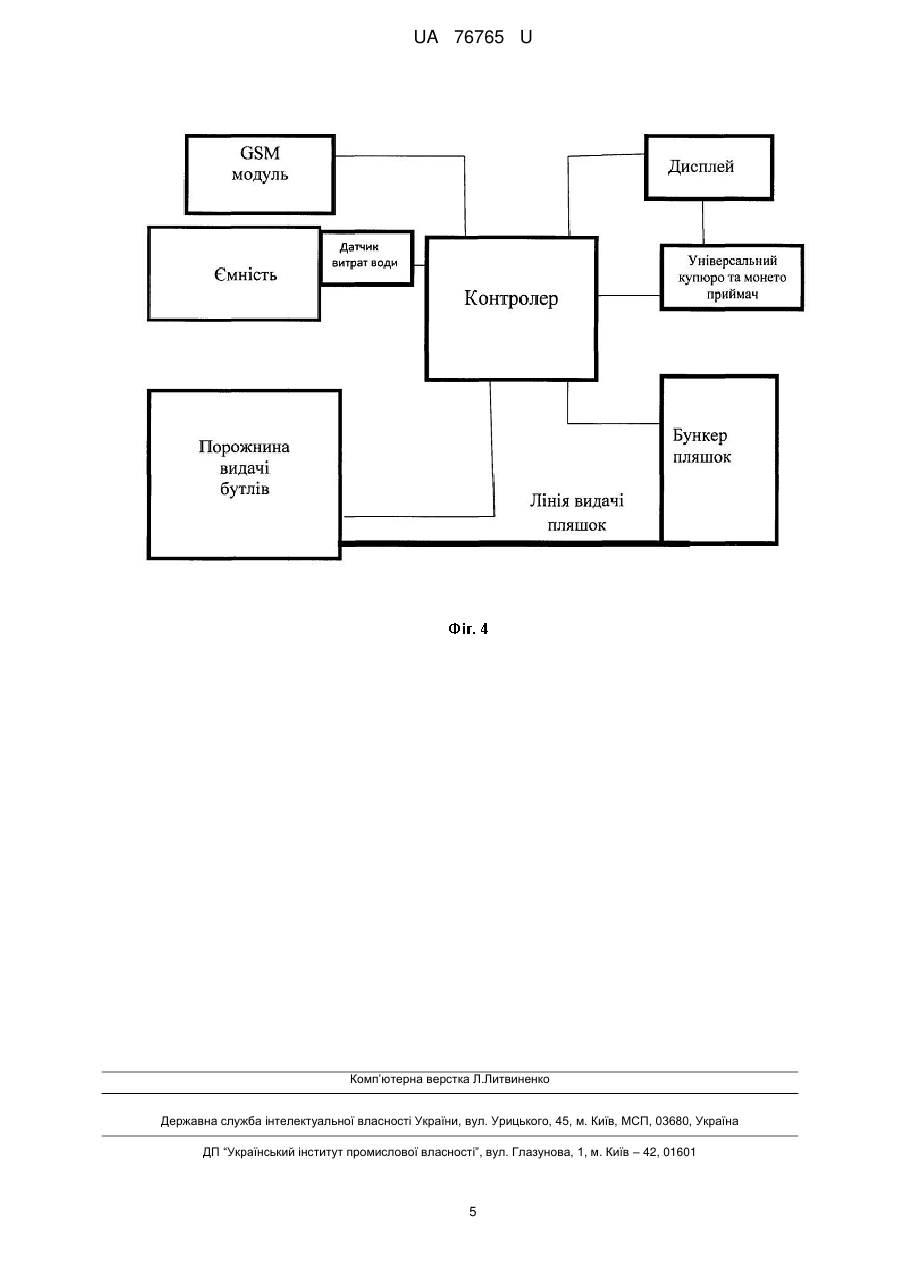

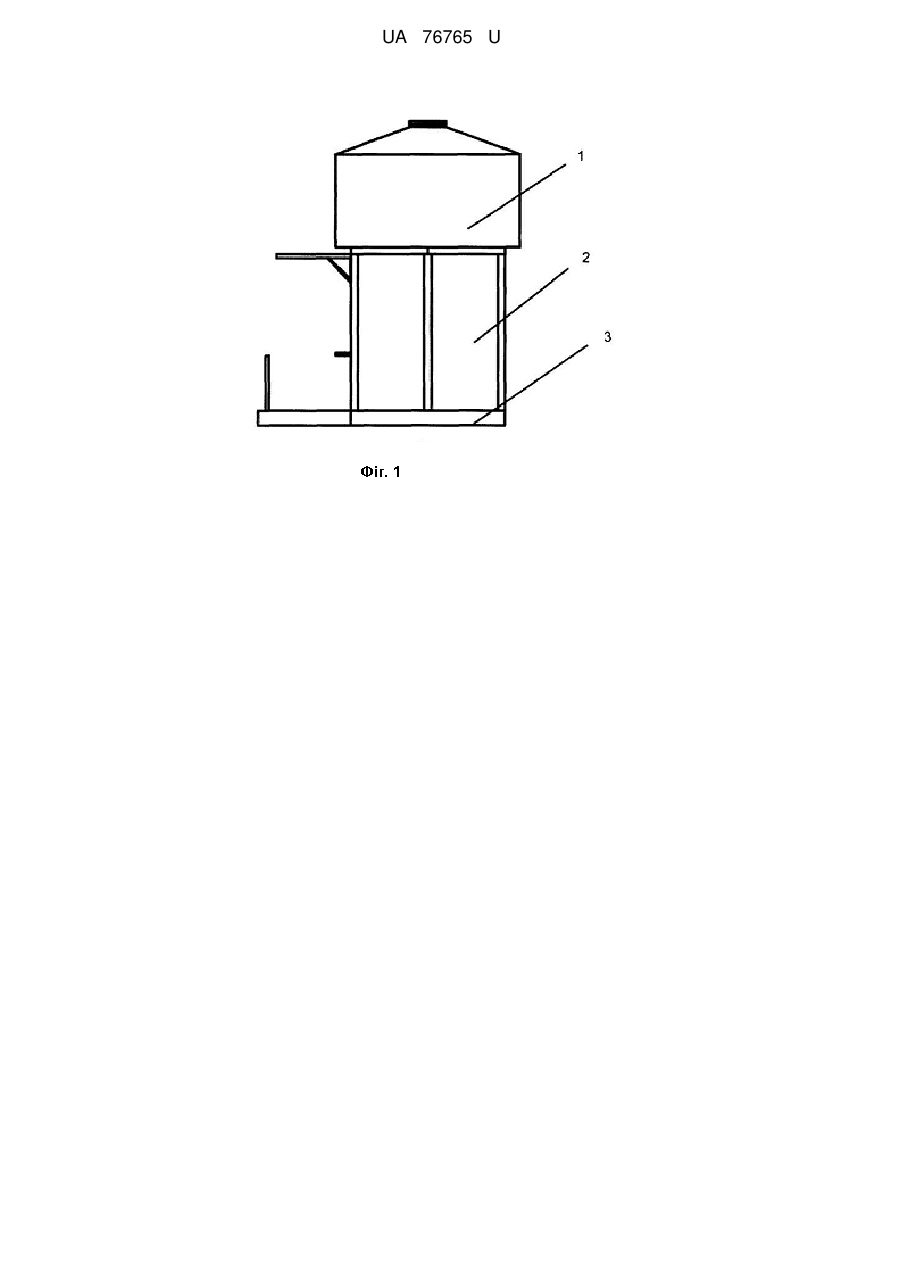

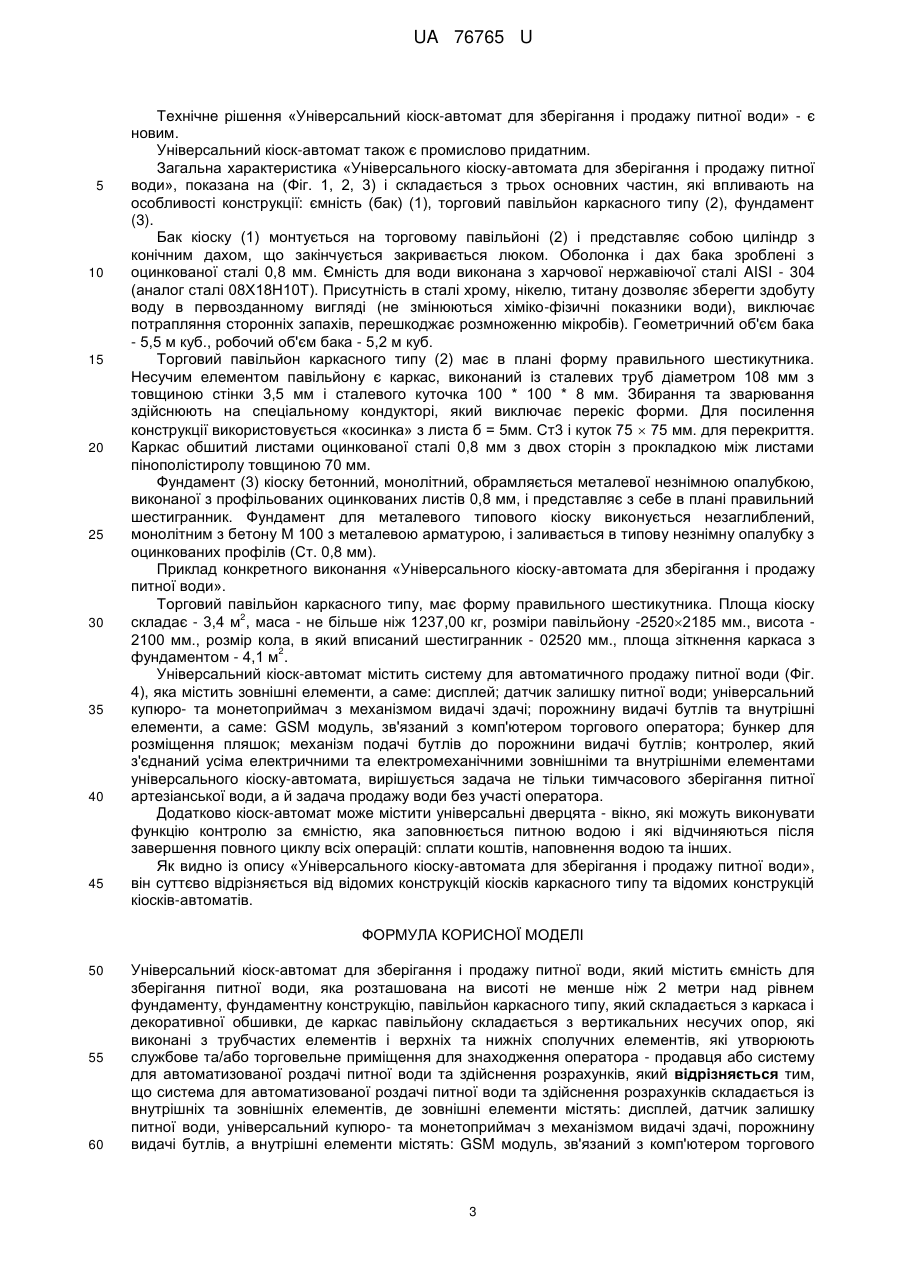

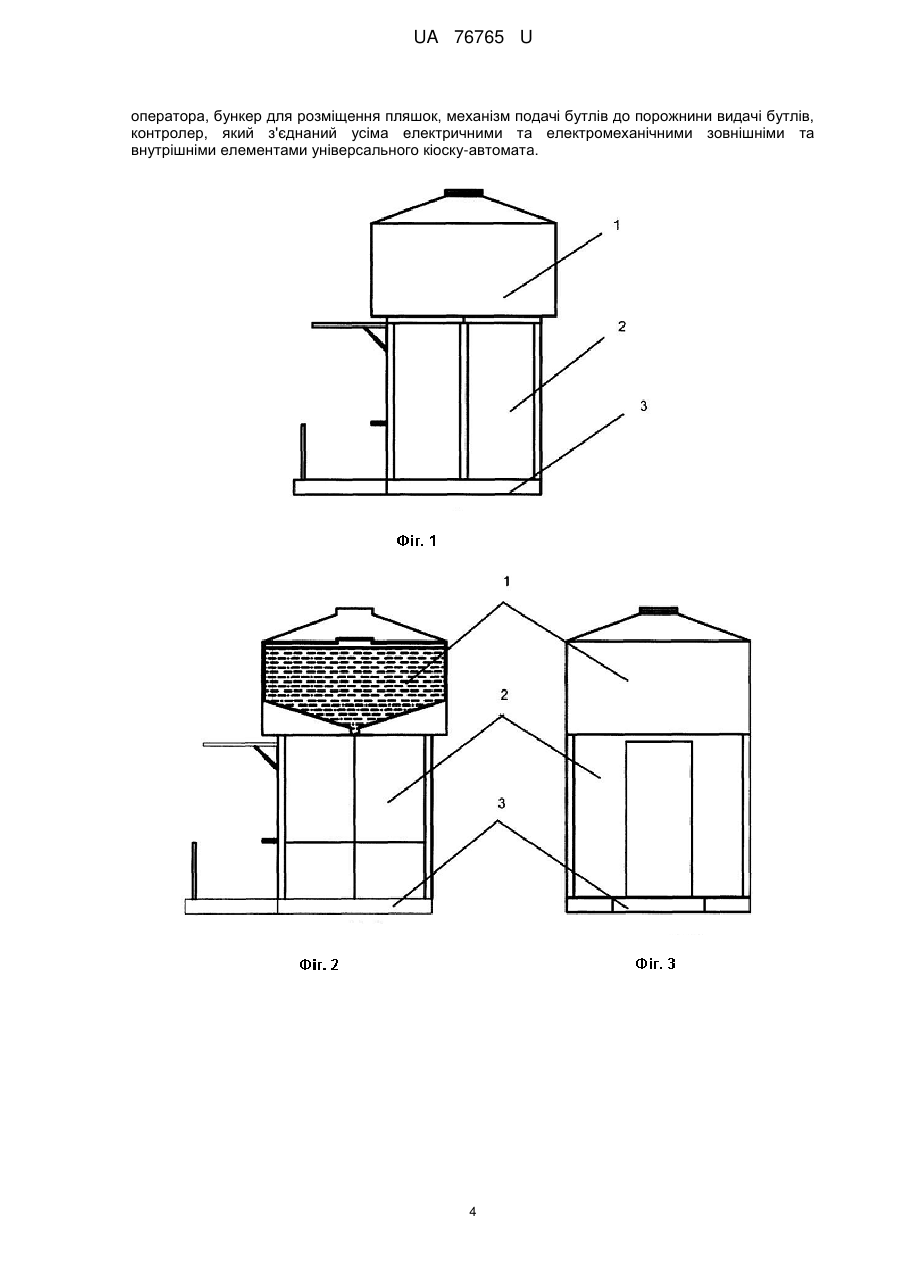

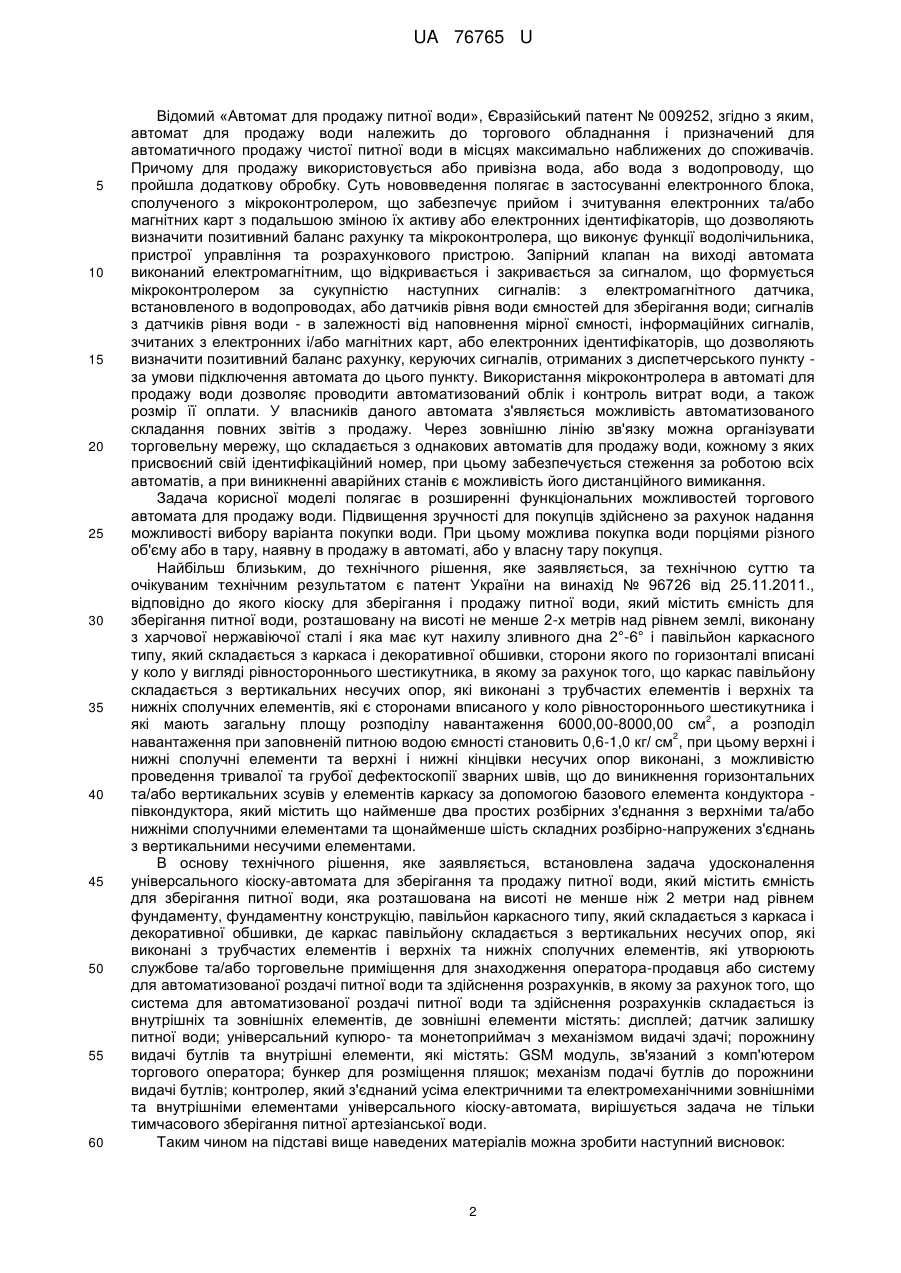

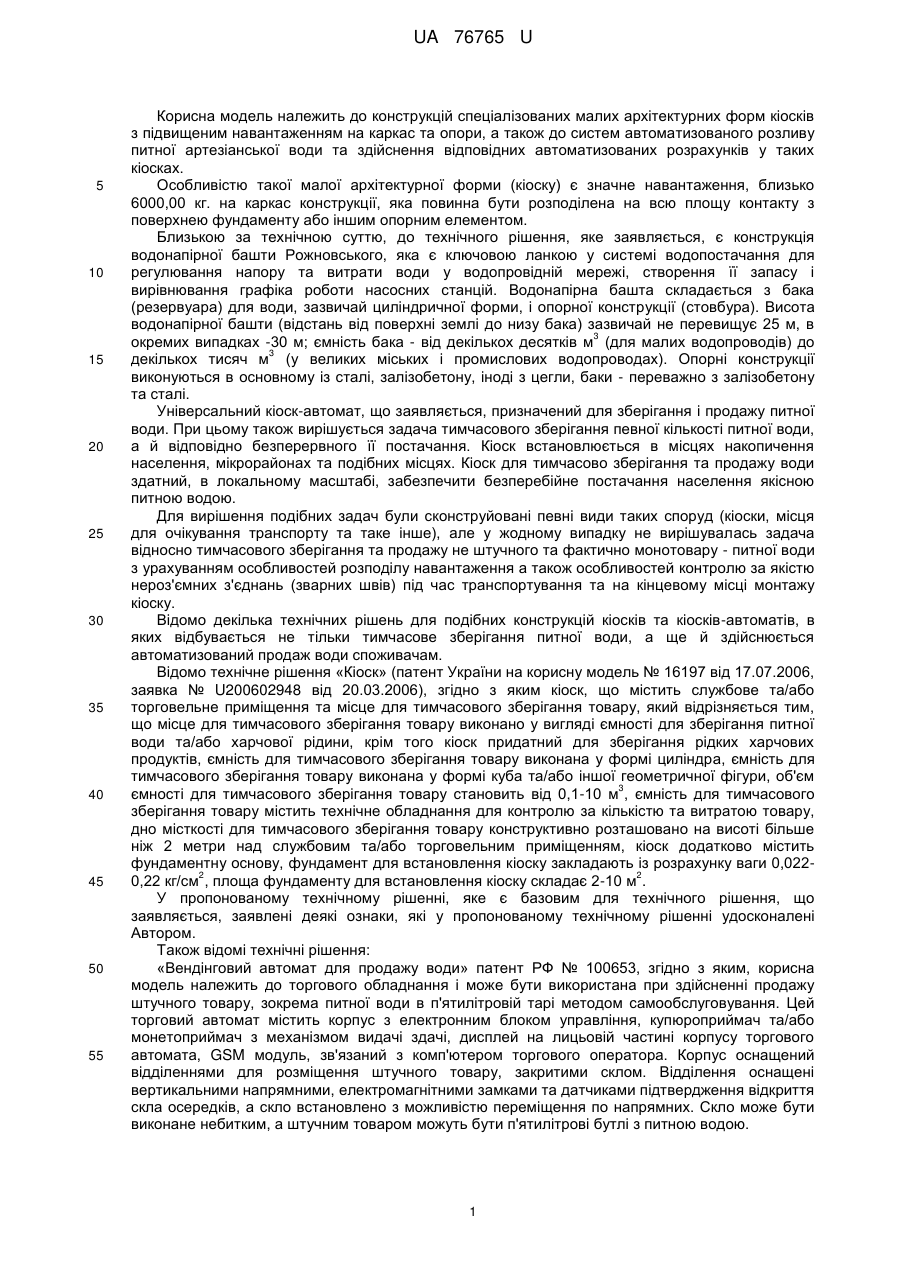

Реферат: Універсальний кіоск-автомат для зберігання і продажу питної води містить ємність для зберігання питної води, яка розташована на висоті не менше ніж 2 метри над рівнем фундаменту, фундаментну конструкцію, павільйон каркасного типу, який складається з каркаса і декоративної обшивки. Каркас павільйону складається з вертикальних несучих опор, які виконані з трубчастих елементів і верхніх та нижніх сполучних елементів, які утворюють службове та/або торгівельне приміщення для знаходження оператора - продавця або систему для автоматизованої роздачі питної води та здійснення розрахунків. Система складається із внутрішніх та зовнішніх елементів, де зовнішні елементи містять: дисплей, датчик залишку питної води, універсальний купюро- та монетоприймач з механізмом видачі здачі, порожнину видачі бутлів. Внутрішні елементи містять: GSM модуль, зв'язаний з комп'ютером торгового оператора, бункер для розміщення пляшок, механізм подачі бутлів до порожнини видачі бутлів, контролер, який з'єднаний усіма електричними та електромеханічними зовнішніми та внутрішніми елементами універсального кіоску-автомата. UA 76765 U (12) UA 76765 U UA 76765 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій спеціалізованих малих архітектурних форм кіосків з підвищеним навантаженням на каркас та опори, а також до систем автоматизованого розливу питної артезіанської води та здійснення відповідних автоматизованих розрахунків у таких кіосках. Особливістю такої малої архітектурної форми (кіоску) є значне навантаження, близько 6000,00 кг. на каркас конструкції, яка повинна бути розподілена на всю площу контакту з поверхнею фундаменту або іншим опорним елементом. Близькою за технічною суттю, до технічного рішення, яке заявляється, є конструкція водонапірної башти Рожновського, яка є ключовою ланкою у системі водопостачання для регулювання напору та витрати води у водопровідній мережі, створення її запасу і вирівнювання графіка роботи насосних станцій. Водонапірна башта складається з бака (резервуара) для води, зазвичай циліндричної форми, і опорної конструкції (стовбура). Висота водонапірної башти (відстань від поверхні землі до низу бака) зазвичай не перевищує 25 м, в 3 окремих випадках -30 м; ємність бака - від декількох десятків м (для малих водопроводів) до 3 декількох тисяч м (у великих міських і промислових водопроводах). Опорні конструкції виконуються в основному із сталі, залізобетону, іноді з цегли, баки - переважно з залізобетону та сталі. Універсальний кіоск-автомат, що заявляється, призначений для зберігання і продажу питної води. При цьому також вирішується задача тимчасового зберігання певної кількості питної води, а й відповідно безперервного її постачання. Кіоск встановлюється в місцях накопичення населення, мікрорайонах та подібних місцях. Кіоск для тимчасово зберігання та продажу води здатний, в локальному масштабі, забезпечити безперебійне постачання населення якісною питною водою. Для вирішення подібних задач були сконструйовані певні види таких споруд (кіоски, місця для очікування транспорту та таке інше), але у жодному випадку не вирішувалась задача відносно тимчасового зберігання та продажу не штучного та фактично монотовару - питної води з урахуванням особливостей розподілу навантаження а також особливостей контролю за якістю нероз'ємних з'єднань (зварних швів) під час транспортування та на кінцевому місці монтажу кіоску. Відомо декілька технічних рішень для подібних конструкцій кіосків та кіосків-автоматів, в яких відбувається не тільки тимчасове зберігання питної води, а ще й здійснюється автоматизований продаж води споживачам. Відомо технічне рішення «Кіоск» (патент України на корисну модель № 16197 від 17.07.2006, заявка № U200602948 від 20.03.2006), згідно з яким кіоск, що містить службове та/або торговельне приміщення та місце для тимчасового зберігання товару, який відрізняється тим, що місце для тимчасового зберігання товару виконано у вигляді ємності для зберігання питної води та/або харчової рідини, крім того кіоск придатний для зберігання рідких харчових продуктів, ємність для тимчасового зберігання товару виконана у формі циліндра, ємність для тимчасового зберігання товару виконана у формі куба та/або іншої геометричної фігури, об'єм 3 ємності для тимчасового зберігання товару становить від 0,1-10 м , ємність для тимчасового зберігання товару містить технічне обладнання для контролю за кількістю та витратою товару, дно місткості для тимчасового зберігання товару конструктивно розташовано на висоті більше ніж 2 метри над службовим та/або торговельним приміщенням, кіоск додатково містить фундаментну основу, фундамент для встановлення кіоску закладають із розрахунку ваги 0,0222 2 0,22 кг/см , площа фундаменту для встановлення кіоску складає 2-10 м . У пропонованому технічному рішенні, яке є базовим для технічного рішення, що заявляється, заявлені деякі ознаки, які у пропонованому технічному рішенні удосконалені Автором. Також відомі технічні рішення: «Вендінговий автомат для продажу води» патент РФ № 100653, згідно з яким, корисна модель належить до торгового обладнання і може бути використана при здійсненні продажу штучного товару, зокрема питної води в п'ятилітровій тарі методом самообслуговування. Цей торговий автомат містить корпус з електронним блоком управління, купюроприймач та/або монетоприймач з механізмом видачі здачі, дисплей на лицьовій частині корпусу торгового автомата, GSM модуль, зв'язаний з комп'ютером торгового оператора. Корпус оснащений відділеннями для розміщення штучного товару, закритими склом. Відділення оснащені вертикальними напрямними, електромагнітними замками та датчиками підтвердження відкриття скла осередків, а скло встановлено з можливістю переміщення по напрямних. Скло може бути виконане небитким, а штучним товаром можуть бути п'ятилітрові бутлі з питною водою. 1 UA 76765 U 5 10 15 20 25 30 35 40 45 50 55 60 Відомий «Автомат для продажу питної води», Євразійський патент № 009252, згідно з яким, автомат для продажу води належить до торгового обладнання і призначений для автоматичного продажу чистої питної води в місцях максимально наближених до споживачів. Причому для продажу використовується або привізна вода, або вода з водопроводу, що пройшла додаткову обробку. Суть нововведення полягає в застосуванні електронного блока, сполученого з мікроконтролером, що забезпечує прийом і зчитування електронних та/або магнітних карт з подальшою зміною їх активу або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку та мікроконтролера, що виконує функції водолічильника, пристрої управління та розрахункового пристрою. Запірний клапан на виході автомата виконаний електромагнітним, що відкривається і закривається за сигналом, що формується мікроконтролером за сукупністю наступних сигналів: з електромагнітного датчика, встановленого в водопроводах, або датчиків рівня води ємностей для зберігання води; сигналів з датчиків рівня води - в залежності від наповнення мірної ємності, інформаційних сигналів, зчитаних з електронних і/або магнітних карт, або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку, керуючих сигналів, отриманих з диспетчерського пункту за умови підключення автомата до цього пункту. Використання мікроконтролера в автоматі для продажу води дозволяє проводити автоматизований облік і контроль витрат води, а також розмір її оплати. У власників даного автомата з'являється можливість автоматизованого складання повних звітів з продажу. Через зовнішню лінію зв'язку можна організувати торговельну мережу, що складається з однакових автоматів для продажу води, кожному з яких присвоєний свій ідентифікаційний номер, при цьому забезпечується стеження за роботою всіх автоматів, а при виникненні аварійних станів є можливість його дистанційного вимикання. Задача корисної моделі полягає в розширенні функціональних можливостей торгового автомата для продажу води. Підвищення зручності для покупців здійснено за рахунок надання можливості вибору варіанта покупки води. При цьому можлива покупка води порціями різного об'єму або в тару, наявну в продажу в автоматі, або у власну тару покупця. Найбільш близьким, до технічного рішення, яке заявляється, за технічною суттю та очікуваним технічним результатом є патент України на винахід № 96726 від 25.11.2011., відповідно до якого кіоску для зберігання і продажу питної води, який містить ємність для зберігання питної води, розташовану на висоті не менше 2-х метрів над рівнем землі, виконану з харчової нержавіючої сталі і яка має кут нахилу зливного дна 2°-6° і павільйон каркасного типу, який складається з каркаса і декоративної обшивки, сторони якого по горизонталі вписані у коло у вигляді рівностороннього шестикутника, в якому за рахунок того, що каркас павільйону складається з вертикальних несучих опор, які виконані з трубчастих елементів і верхніх та нижніх сполучних елементів, які є сторонами вписаного у коло рівностороннього шестикутника і 2 які мають загальну площу розподілу навантаження 6000,00-8000,00 см , а розподіл 2 навантаження при заповненій питною водою ємності становить 0,6-1,0 кг/ см , при цьому верхні і нижні сполучні елементи та верхні і нижні кінцівки несучих опор виконані, з можливістю проведення тривалої та грубої дефектоскопії зварних швів, що до виникнення горизонтальних та/або вертикальних зсувів у елементів каркасу за допомогою базового елемента кондуктора півкондуктора, який містить що найменше два простих розбірних з'єднання з верхніми та/або нижніми сполучними елементами та щонайменше шість складних розбірно-напружених з'єднань з вертикальними несучими елементами. В основу технічного рішення, яке заявляється, встановлена задача удосконалення універсального кіоску-автомата для зберігання та продажу питної води, який містить ємність для зберігання питної води, яка розташована на висоті не менше ніж 2 метри над рівнем фундаменту, фундаментну конструкцію, павільйон каркасного типу, який складається з каркаса і декоративної обшивки, де каркас павільйону складається з вертикальних несучих опор, які виконані з трубчастих елементів і верхніх та нижніх сполучних елементів, які утворюють службове та/або торговельне приміщення для знаходження оператора-продавця або систему для автоматизованої роздачі питної води та здійснення розрахунків, в якому за рахунок того, що система для автоматизованої роздачі питної води та здійснення розрахунків складається із внутрішніх та зовнішніх елементів, де зовнішні елементи містять: дисплей; датчик залишку питної води; універсальний купюро- та монетоприймач з механізмом видачі здачі; порожнину видачі бутлів та внутрішні елементи, які містять: GSM модуль, зв'язаний з комп'ютером торгового оператора; бункер для розміщення пляшок; механізм подачі бутлів до порожнини видачі бутлів; контролер, який з'єднаний усіма електричними та електромеханічними зовнішніми та внутрішніми елементами універсального кіоску-автомата, вирішується задача не тільки тимчасового зберігання питної артезіанської води. Таким чином на підставі вище наведених матеріалів можна зробити наступний висновок: 2 UA 76765 U 5 10 15 20 25 30 35 40 45 Технічне рішення «Універсальний кіоск-автомат для зберігання і продажу питної води» - є новим. Універсальний кіоск-автомат також є промислово придатним. Загальна характеристика «Універсального кіоску-автомата для зберігання і продажу питної води», показана на (Фіг. 1, 2, 3) і складається з трьох основних частин, які впливають на особливості конструкції: ємність (бак) (1), торговий павільйон каркасного типу (2), фундамент (3). Бак кіоску (1) монтується на торговому павільйоні (2) і представляє собою циліндр з конічним дахом, що закінчується закривається люком. Оболонка і дах бака зроблені з оцинкованої сталі 0,8 мм. Ємність для води виконана з харчової нержавіючої сталі AISI - 304 (аналог сталі 08Х18Н10Т). Присутність в сталі хрому, нікелю, титану дозволяє зберегти здобуту воду в первозданному вигляді (не змінюються хіміко-фізичні показники води), виключає потрапляння сторонніх запахів, перешкоджає розмноженню мікробів). Геометричний об'єм бака - 5,5 м куб., робочий об'єм бака - 5,2 м куб. Торговий павільйон каркасного типу (2) має в плані форму правильного шестикутника. Несучим елементом павільйону є каркас, виконаний із сталевих труб діаметром 108 мм з товщиною стінки 3,5 мм і сталевого куточка 100 * 100 * 8 мм. Збирання та зварювання здійснюють на спеціальному кондукторі, який виключає перекіс форми. Для посилення конструкції використовується «косинка» з листа б = 5мм. Ст3 і куток 75  75 мм. для перекриття. Каркас обшитий листами оцинкованої сталі 0,8 мм з двох сторін з прокладкою між листами пінополістиролу товщиною 70 мм. Фундамент (3) кіоску бетонний, монолітний, обрамляється металевої незнімною опалубкою, виконаної з профільованих оцинкованих листів 0,8 мм, і представляє з себе в плані правильний шестигранник. Фундамент для металевого типового кіоску виконується незаглиблений, монолітним з бетону Μ 100 з металевою арматурою, і заливається в типову незнімну опалубку з оцинкованих профілів (Ст. 0,8 мм). Приклад конкретного виконання «Універсального кіоску-автомата для зберігання і продажу питної води». Торговий павільйон каркасного типу, має форму правильного шестикутника. Площа кіоску 2 складає - 3,4 м , маса - не більше ніж 1237,00 кг, розміри павільйону -25202185 мм., висота 2100 мм., розмір кола, в який вписаний шестигранник - 02520 мм., площа зіткнення каркаса з 2 фундаментом - 4,1 м . Універсальний кіоск-автомат містить систему для автоматичногопродажу питної води (Фіг. 4), яка містить зовнішні елементи, а саме: дисплей; датчик залишку питної води; універсальний купюро- та монетоприймач з механізмом видачі здачі; порожнину видачі бутлів та внутрішні елементи, а саме: GSM модуль, зв'язаний з комп'ютером торгового оператора; бункер для розміщення пляшок; механізм подачі бутлів до порожнини видачі бутлів; контролер, який з'єднаний усіма електричними та електромеханічними зовнішніми та внутрішніми елементами універсального кіоску-автомата, вирішується задача не тільки тимчасового зберігання питної артезіанської води, а й задача продажу води без участі оператора. Додатково кіоск-автомат може містити універсальні дверцята - вікно, які можуть виконувати функцію контролю за ємністю, яка заповнюється питною водою і які відчиняються після завершення повного циклу всіх операцій: сплати коштів, наповнення водою та інших. Як видно із опису «Універсального кіоску-автомата для зберігання і продажу питної води», він суттєво відрізняється від відомих конструкцій кіосків каркасного типу та відомих конструкцій кіосків-автоматів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Універсальний кіоск-автомат для зберігання і продажу питної води, який містить ємність для зберігання питної води, яка розташована на висоті не менше ніж 2 метри над рівнем фундаменту, фундаментну конструкцію, павільйон каркасного типу, який складається з каркаса і декоративної обшивки, де каркас павільйону складається з вертикальних несучих опор, які виконані з трубчастих елементів і верхніх та нижніх сполучних елементів, які утворюють службове та/або торговельне приміщення для знаходження оператора - продавця або систему для автоматизованої роздачі питної води та здійснення розрахунків, який відрізняється тим, що система для автоматизованої роздачі питної води та здійснення розрахунків складається із внутрішніх та зовнішніх елементів, де зовнішні елементи містять: дисплей, датчик залишку питної води, універсальний купюро- та монетоприймач з механізмом видачі здачі, порожнину видачі бутлів, а внутрішні елементи містять: GSM модуль, зв'язаний з комп'ютером торгового 3 UA 76765 U оператора, бункер для розміщення пляшок, механізм подачі бутлів до порожнини видачі бутлів, контролер, який з'єднаний усіма електричними та електромеханічними зовнішніми та внутрішніми елементами універсального кіоску-автомата. 4 UA 76765 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
