Закупорювальний ковпачок для ємності з текучим середовищем

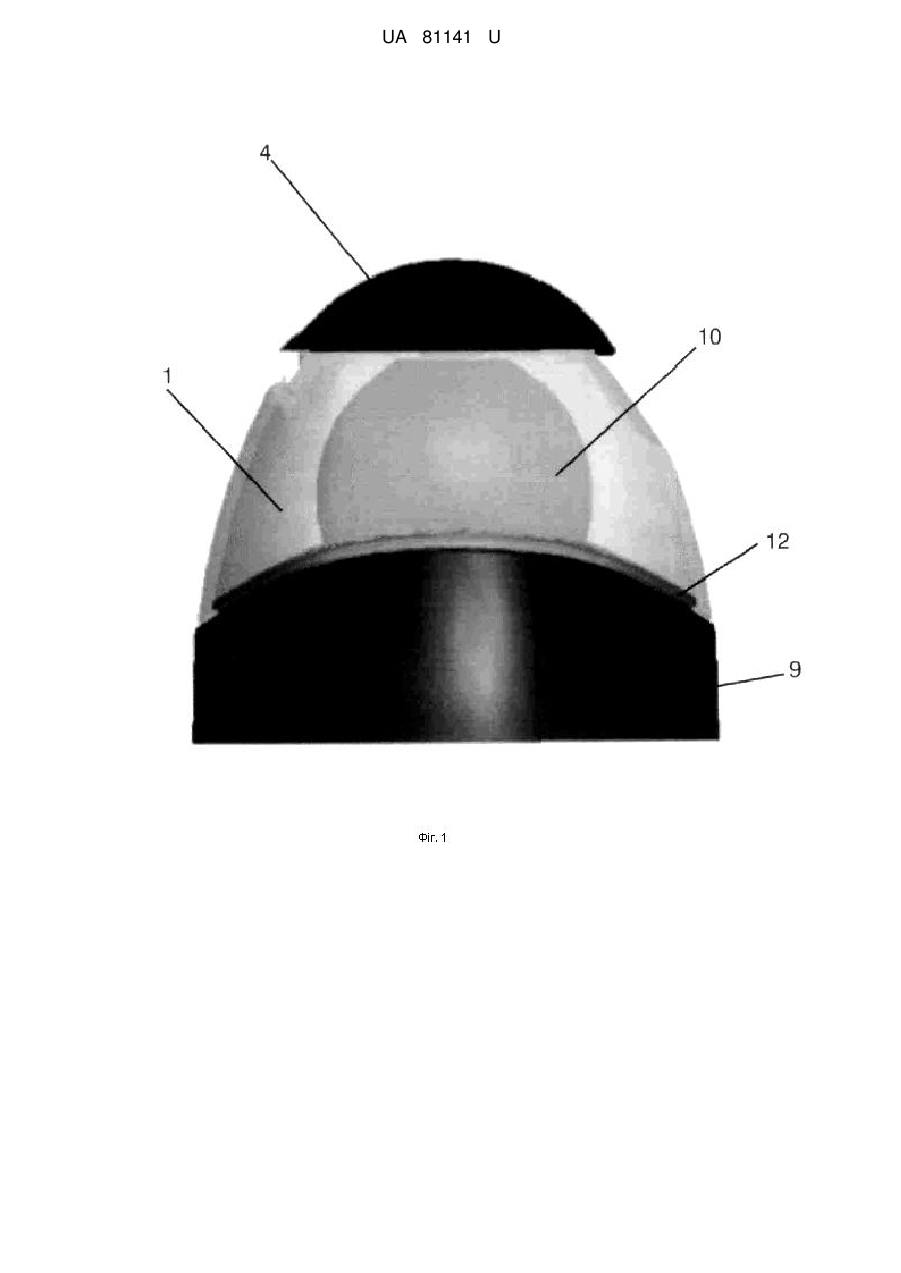

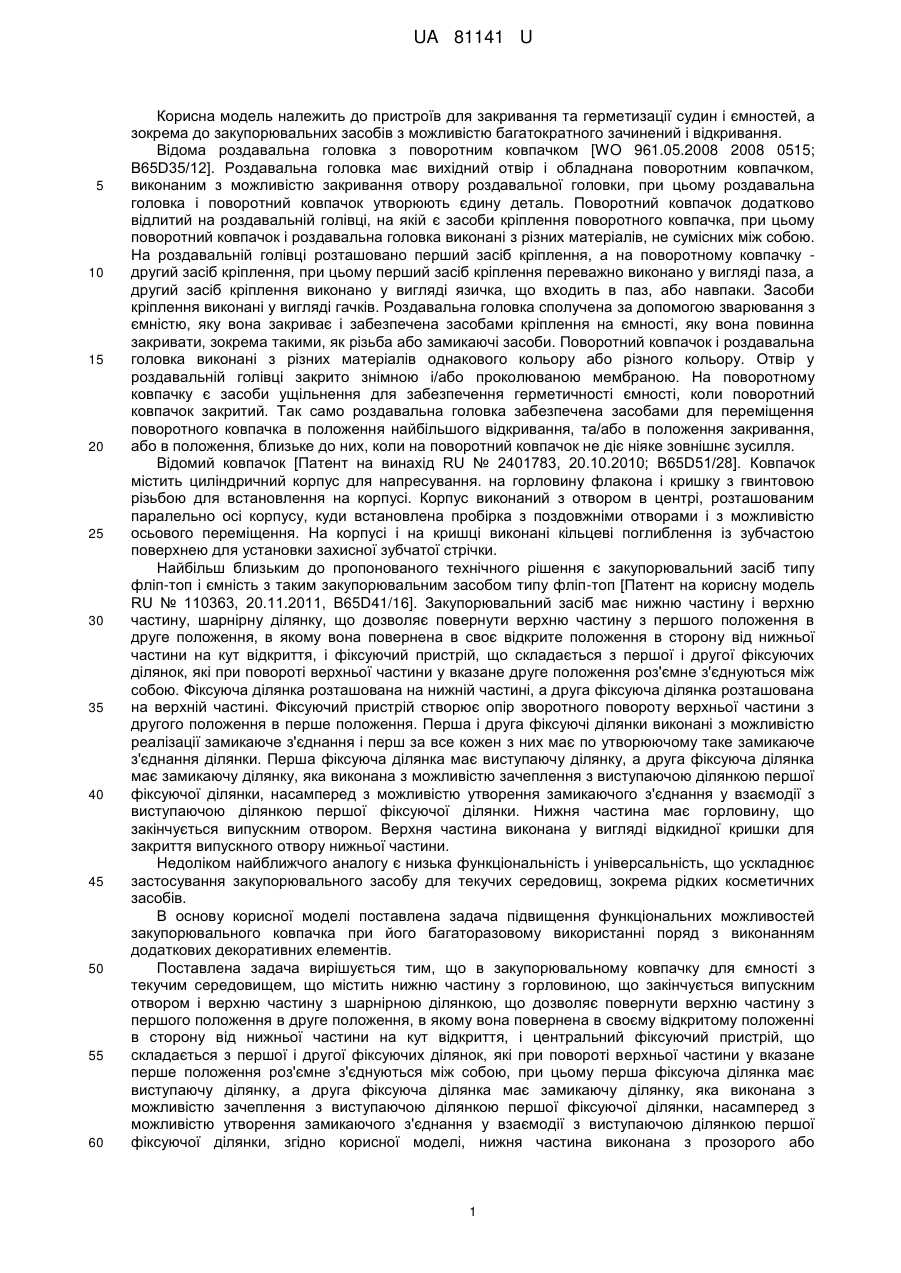

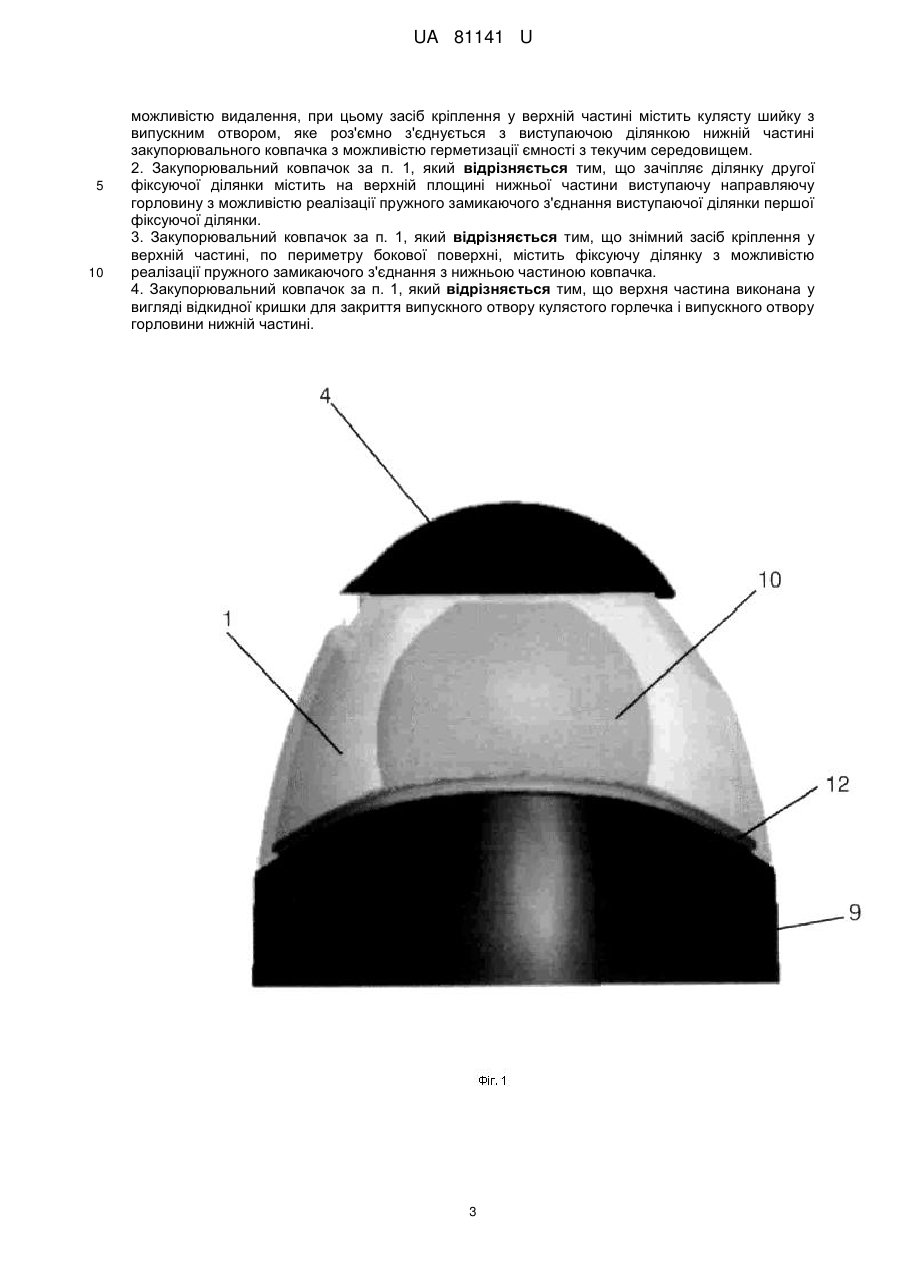

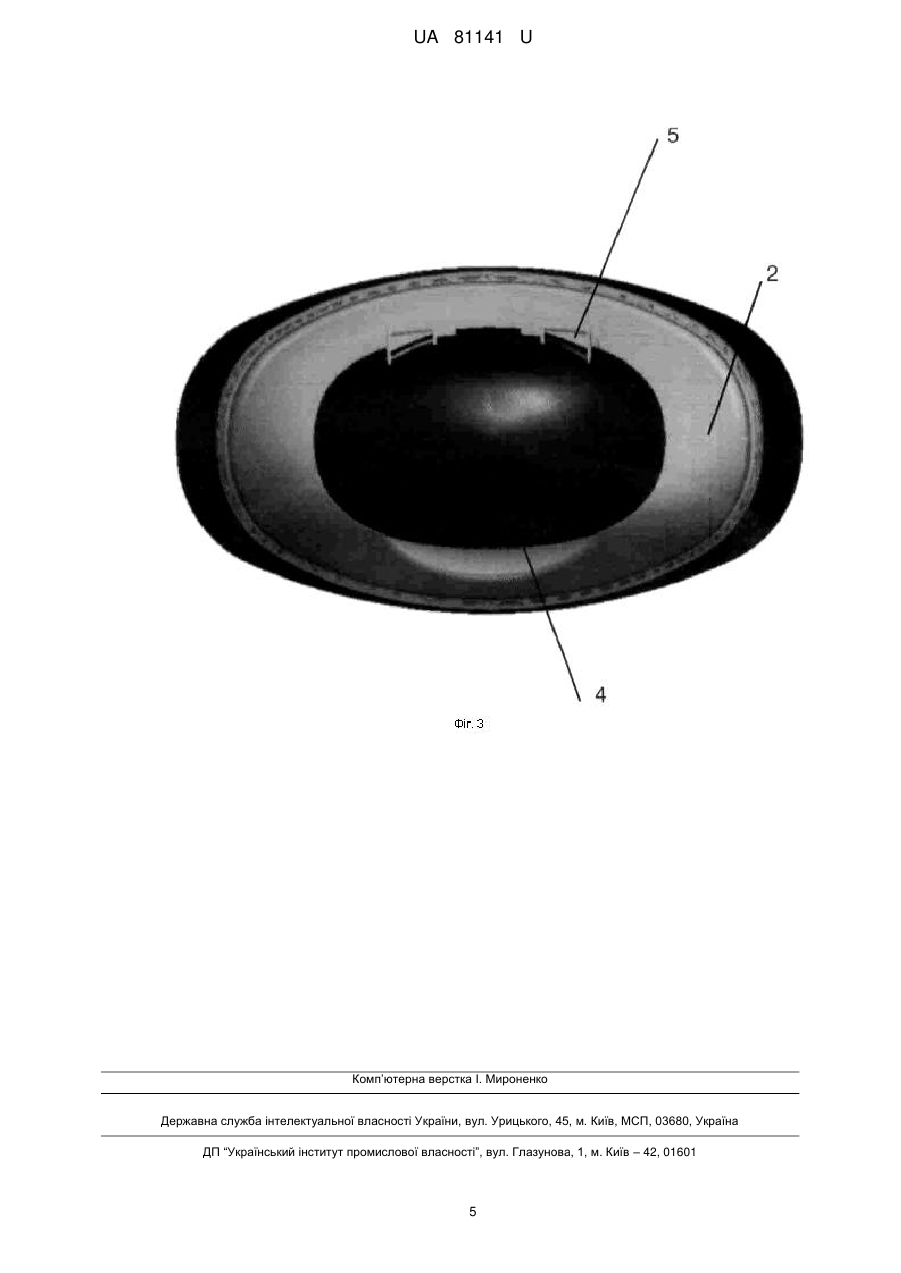

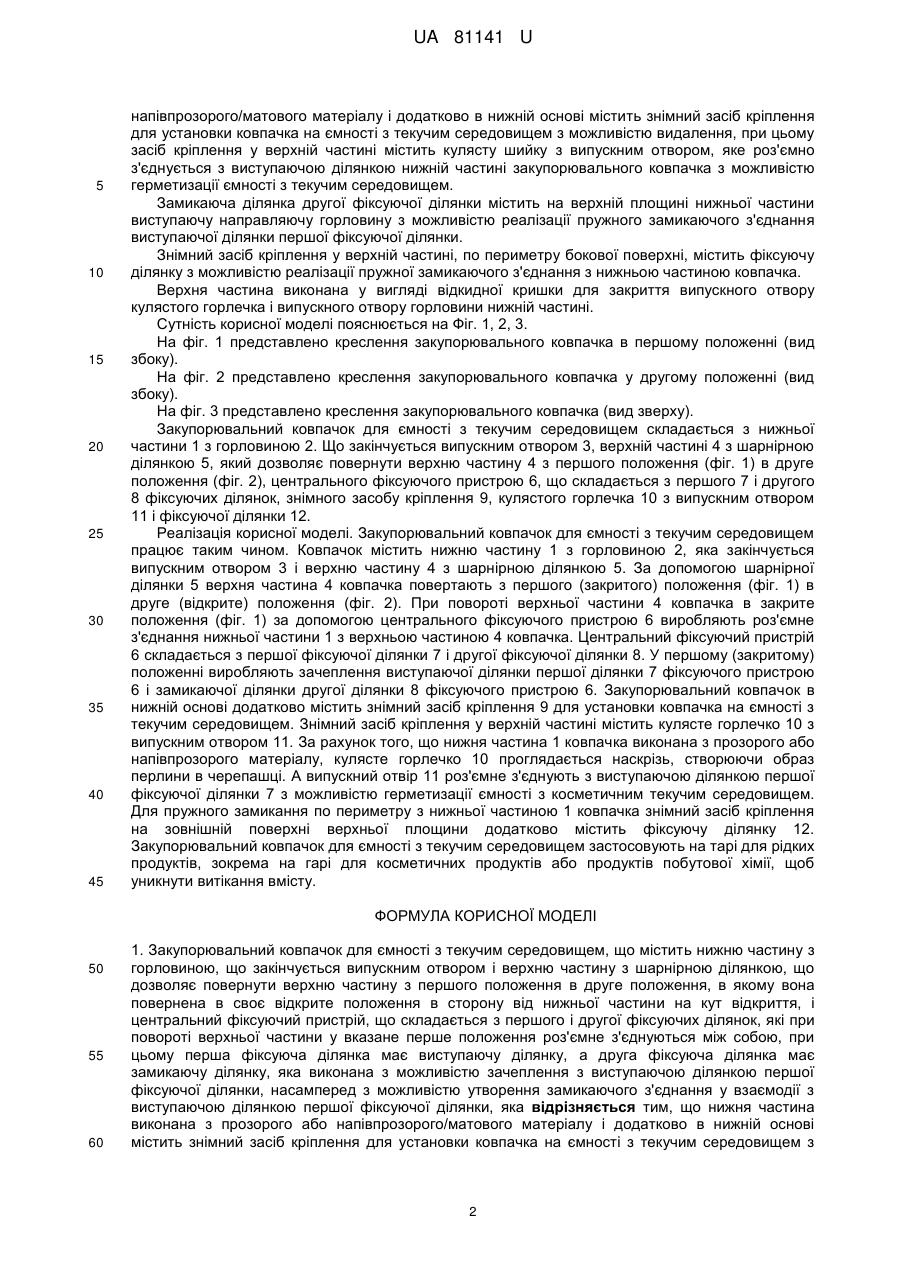

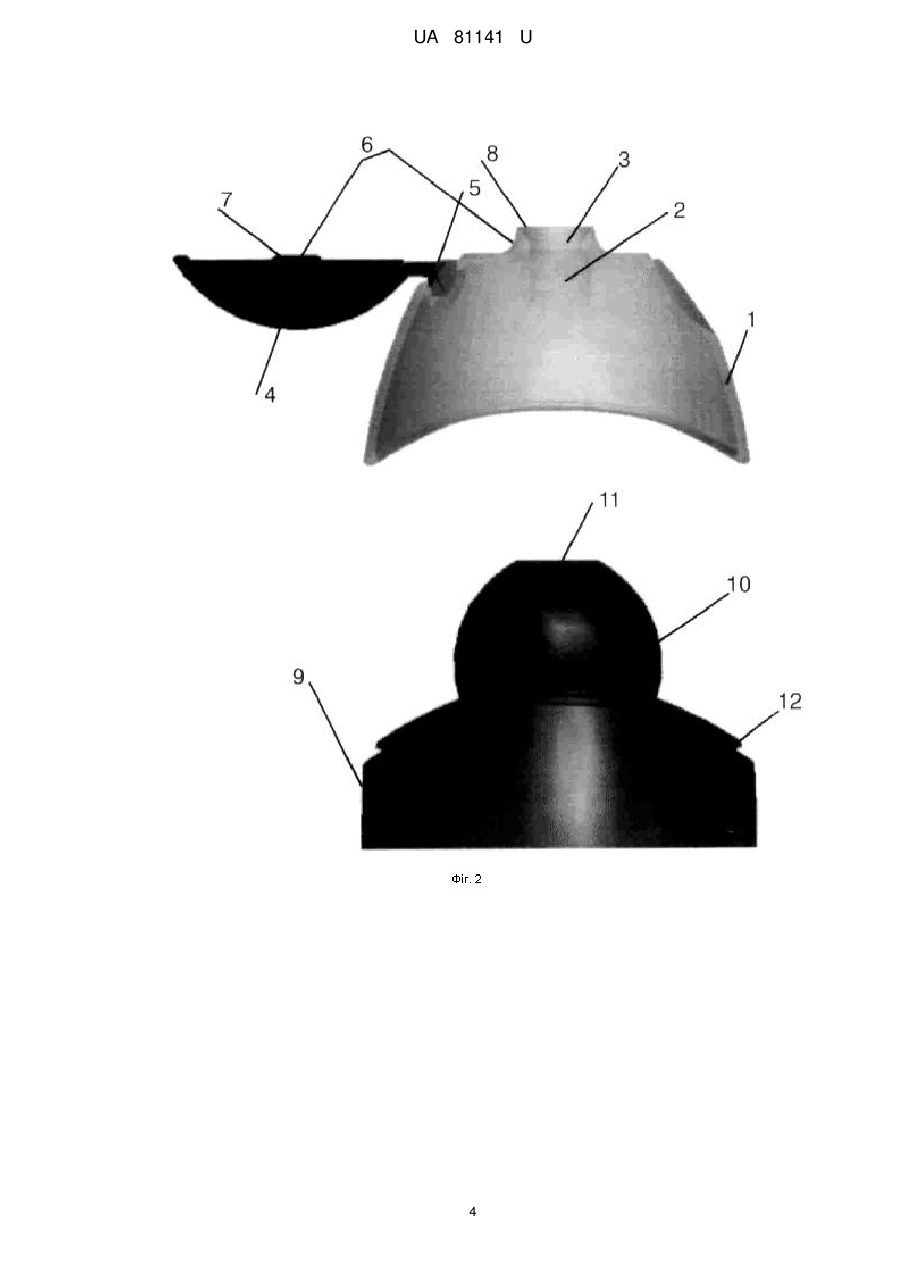

Реферат: Закупорювальний ковпачок для ємності з текучим середовищем містить нижню частину з горловиною, що закінчується випускним отвором і верхню частину з шарнірною ділянкою, що дозволяє повернути верхню частину з першого положення в друге положення, і центральний фіксуючий пристрій, що складається з першого і другої фіксуючих ділянок, перша фіксуюча ділянка має виступаючу ділянку, а друга фіксуюча ділянка має замикаючу ділянку, яка виконана з можливістю зачеплення з виступаючою ділянкою першої фіксуючої ділянки, насамперед з можливістю утворення замикаючого з'єднання у взаємодії з виступаючою ділянкою першої фіксуючої ділянки. Нижня частина виконана з прозорого або напівпрозорого/матового матеріалу і додатково в нижній основі містить знімний засіб кріплення для установки ковпачка на ємності з текучим середовищем з можливістю видалення, при цьому засіб кріплення у верхній частині містить кулясту шийку з випускним отвором, яке роз'ємно з'єднується з виступаючою ділянкою нижній частині закупорювального ковпачка з можливістю герметизації ємності з текучим середовищем. UA 81141 U (33) Код держави-учасниці BY UA 81141 U UA 81141 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для закривання та герметизації судин і ємностей, а зокрема до закупорювальних засобів з можливістю багатократного зачинений і відкривання. Відома роздавальна головка з поворотним ковпачком [WO 961.05.2008 2008 0515; B65D35/12]. Роздавальна головка має вихідний отвір і обладнана поворотним ковпачком, виконаним з можливістю закривання отвору роздавальної головки, при цьому роздавальна головка і поворотний ковпачок утворюють єдину деталь. Поворотний ковпачок додатково відлитий на роздавальній голівці, на якій є засоби кріплення поворотного ковпачка, при цьому поворотний ковпачок і роздавальна головка виконані з різних матеріалів, не сумісних між собою. На роздавальній голівці розташовано перший засіб кріплення, а на поворотному ковпачку другий засіб кріплення, при цьому перший засіб кріплення переважно виконано у вигляді паза, а другий засіб кріплення виконано у вигляді язичка, що входить в паз, або навпаки. Засоби кріплення виконані у вигляді гачків. Роздавальна головка сполучена за допомогою зварювання з ємністю, яку вона закриває і забезпечена засобами кріплення на ємності, яку вона повинна закривати, зокрема такими, як різьба або замикаючі засоби. Поворотний ковпачок і роздавальна головка виконані з різних матеріалів однакового кольору або різного кольору. Отвір у роздавальній голівці закрито знімною і/або проколюваною мембраною. На поворотному ковпачку є засоби ущільнення для забезпечення герметичності ємності, коли поворотний ковпачок закритий. Так само роздавальна головка забезпечена засобами для переміщення поворотного ковпачка в положення найбільшого відкривання, та/або в положення закривання, або в положення, близьке до них, коли на поворотний ковпачок не діє ніяке зовнішнє зусилля. Відомий ковпачок [Патент на винахід RU № 2401783, 20.10.2010; B65D51/28]. Ковпачок містить циліндричний корпус для напресування. на горловину флакона і кришку з гвинтовою різьбою для встановлення на корпусі. Корпус виконаний з отвором в центрі, розташованим паралельно осі корпусу, куди встановлена пробірка з поздовжніми отворами і з можливістю осьового переміщення. На корпусі і на кришці виконані кільцеві поглиблення із зубчастою поверхнею для установки захисної зубчатої стрічки. Найбільш близьким до пропонованого технічного рішення є закупорювальний засіб типу фліп-топ і ємність з таким закупорювальним засобом типу фліп-топ [Патент на корисну модель RU № 110363, 20.11.2011, B65D41/16]. Закупорювальний засіб має нижню частину і верхню частину, шарнірну ділянку, що дозволяє повернути верхню частину з першого положення в друге положення, в якому вона повернена в своє відкрите положення в сторону від нижньої частини на кут відкриття, і фіксуючий пристрій, що складається з першої і другої фіксуючих ділянок, які при повороті верхньої частини у вказане друге положення роз'ємне з'єднуються між собою. Фіксуюча ділянка розташована на нижній частині, а друга фіксуюча ділянка розташована на верхній частині. Фіксуючий пристрій створює опір зворотного повороту верхньої частини з другого положення в перше положення. Перша і друга фіксуючі ділянки виконані з можливістю реалізації замикаюче з'єднання і перш за все кожен з них має по утворюючому таке замикаюче з'єднання ділянки. Перша фіксуюча ділянка має виступаючу ділянку, а друга фіксуюча ділянка має замикаючу ділянку, яка виконана з можливістю зачеплення з виступаючою ділянкою першої фіксуючої ділянки, насамперед з можливістю утворення замикаючого з'єднання у взаємодії з виступаючою ділянкою першої фіксуючої ділянки. Нижня частина має горловину, що закінчується випускним отвором. Верхня частина виконана у вигляді відкидної кришки для закриття випускного отвору нижньої частини. Недоліком найближчого аналогу є низька функціональність і універсальність, що ускладнює застосування закупорювального засобу для текучих середовищ, зокрема рідких косметичних засобів. В основу корисної моделі поставлена задача підвищення функціональних можливостей закупорювального ковпачка при його багаторазовому використанні поряд з виконанням додаткових декоративних елементів. Поставлена задача вирішується тим, що в закупорювальному ковпачку для ємності з текучим середовищем, що містить нижню частину з горловиною, що закінчується випускним отвором і верхню частину з шарнірною ділянкою, що дозволяє повернути верхню частину з першого положення в друге положення, в якому вона повернена в своєму відкритому положенні в сторону від нижньої частини на кут відкриття, і центральний фіксуючий пристрій, що складається з першої і другої фіксуючих ділянок, які при повороті верхньої частини у вказане перше положення роз'ємне з'єднуються між собою, при цьому перша фіксуюча ділянка має виступаючу ділянку, а друга фіксуюча ділянка має замикаючу ділянку, яка виконана з можливістю зачеплення з виступаючою ділянкою першої фіксуючої ділянки, насамперед з можливістю утворення замикаючого з'єднання у взаємодії з виступаючою ділянкою першої фіксуючої ділянки, згідно корисної моделі, нижня частина виконана з прозорого або 1 UA 81141 U 5 10 15 20 25 30 35 40 45 напівпрозорого/матового матеріалу і додатково в нижній основі містить знімний засіб кріплення для установки ковпачка на ємності з текучим середовищем з можливістю видалення, при цьому засіб кріплення у верхній частині містить кулясту шийку з випускним отвором, яке роз'ємно з'єднується з виступаючою ділянкою нижній частині закупорювального ковпачка з можливістю герметизації ємності з текучим середовищем. Замикаюча ділянка другої фіксуючої ділянки містить на верхній площині нижньої частини виступаючу направляючу горловину з можливістю реалізації пружного замикаючого з'єднання виступаючої ділянки першої фіксуючої ділянки. Знімний засіб кріплення у верхній частині, по периметру бокової поверхні, містить фіксуючу ділянку з можливістю реалізації пружної замикаючого з'єднання з нижньою частиною ковпачка. Верхня частина виконана у вигляді відкидної кришки для закриття випускного отвору кулястого горлечка і випускного отвору горловини нижній частині. Сутність корисної моделі пояснюється на Фіг. 1, 2, 3. На фіг. 1 представлено креслення закупорювального ковпачка в першому положенні (вид збоку). На фіг. 2 представлено креслення закупорювального ковпачка у другому положенні (вид збоку). На фіг. 3 представлено креслення закупорювального ковпачка (вид зверху). Закупорювальний ковпачок для ємності з текучим середовищем складається з нижньої частини 1 з горловиною 2. Що закінчується випускним отвором 3, верхній частині 4 з шарнірною ділянкою 5, який дозволяє повернути верхню частину 4 з першого положення (фіг. 1) в друге положення (фіг. 2), центрального фіксуючого пристрою 6, що складається з першого 7 і другого 8 фіксуючих ділянок, знімного засобу кріплення 9, кулястого горлечка 10 з випускним отвором 11 і фіксуючої ділянки 12. Реалізація корисної моделі. Закупорювальний ковпачок для ємності з текучим середовищем працює таким чином. Ковпачок містить нижню частину 1 з горловиною 2, яка закінчується випускним отвором 3 і верхню частину 4 з шарнірною ділянкою 5. За допомогою шарнірної ділянки 5 верхня частина 4 ковпачка повертають з першого (закритого) положення (фіг. 1) в друге (відкрите) положення (фіг. 2). При повороті верхньої частини 4 ковпачка в закрите положення (фіг. 1) за допомогою центрального фіксуючого пристрою 6 виробляють роз'ємне з'єднання нижньої частини 1 з верхньою частиною 4 ковпачка. Центральний фіксуючий пристрій 6 складається з першої фіксуючої ділянки 7 і другої фіксуючої ділянки 8. У першому (закритому) положенні виробляють зачеплення виступаючої ділянки першої ділянки 7 фіксуючого пристрою 6 і замикаючої ділянки другої ділянки 8 фіксуючого пристрою 6. Закупорювальний ковпачок в нижній основі додатково містить знімний засіб кріплення 9 для установки ковпачка на ємності з текучим середовищем. Знімний засіб кріплення у верхній частині містить кулясте горлечко 10 з випускним отвором 11. За рахунок того, що нижня частина 1 ковпачка виконана з прозорого або напівпрозорого матеріалу, кулясте горлечко 10 проглядається наскрізь, створюючи образ перлини в черепашці. А випускний отвір 11 роз'ємне з'єднують з виступаючою ділянкою першої фіксуючої ділянки 7 з можливістю герметизації ємності з косметичним текучим середовищем. Для пружного замикання по периметру з нижньої частиною 1 ковпачка знімний засіб кріплення на зовнішній поверхні верхньої площини додатково містить фіксуючу ділянку 12. Закупорювальний ковпачок для ємності з текучим середовищем застосовують на тарі для рідких продуктів, зокрема на гарі для косметичних продуктів або продуктів побутової хімії, щоб уникнути витікання вмісту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Закупорювальний ковпачок для ємності з текучим середовищем, що містить нижню частину з горловиною, що закінчується випускним отвором і верхню частину з шарнірною ділянкою, що дозволяє повернути верхню частину з першого положення в друге положення, в якому вона повернена в своє відкрите положення в сторону від нижньої частини на кут відкриття, і центральний фіксуючий пристрій, що складається з першого і другої фіксуючих ділянок, які при повороті верхньої частини у вказане перше положення роз'ємне з'єднуються між собою, при цьому перша фіксуюча ділянка має виступаючу ділянку, а друга фіксуюча ділянка має замикаючу ділянку, яка виконана з можливістю зачеплення з виступаючою ділянкою першої фіксуючої ділянки, насамперед з можливістю утворення замикаючого з'єднання у взаємодії з виступаючою ділянкою першої фіксуючої ділянки, яка відрізняється тим, що нижня частина виконана з прозорого або напівпрозорого/матового матеріалу і додатково в нижній основі містить знімний засіб кріплення для установки ковпачка на ємності з текучим середовищем з 2 UA 81141 U 5 10 можливістю видалення, при цьому засіб кріплення у верхній частині містить кулясту шийку з випускним отвором, яке роз'ємно з'єднується з виступаючою ділянкою нижній частині закупорювального ковпачка з можливістю герметизації ємності з текучим середовищем. 2. Закупорювальний ковпачок за п. 1, який відрізняється тим, що зачіпляє ділянку другої фіксуючої ділянки містить на верхній площині нижньої частини виступаючу направляючу горловину з можливістю реалізації пружного замикаючого з'єднання виступаючої ділянки першої фіксуючої ділянки. 3. Закупорювальний ковпачок за п. 1, який відрізняється тим, що знімний засіб кріплення у верхній частині, по периметру бокової поверхні, містить фіксуючу ділянку з можливістю реалізації пружного замикаючого з'єднання з нижньою частиною ковпачка. 4. Закупорювальний ковпачок за п. 1, який відрізняється тим, що верхня частина виконана у вигляді відкидної кришки для закриття випускного отвору кулястого горлечка і випускного отвору горловини нижній частині. 3 UA 81141 U 4 UA 81141 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
