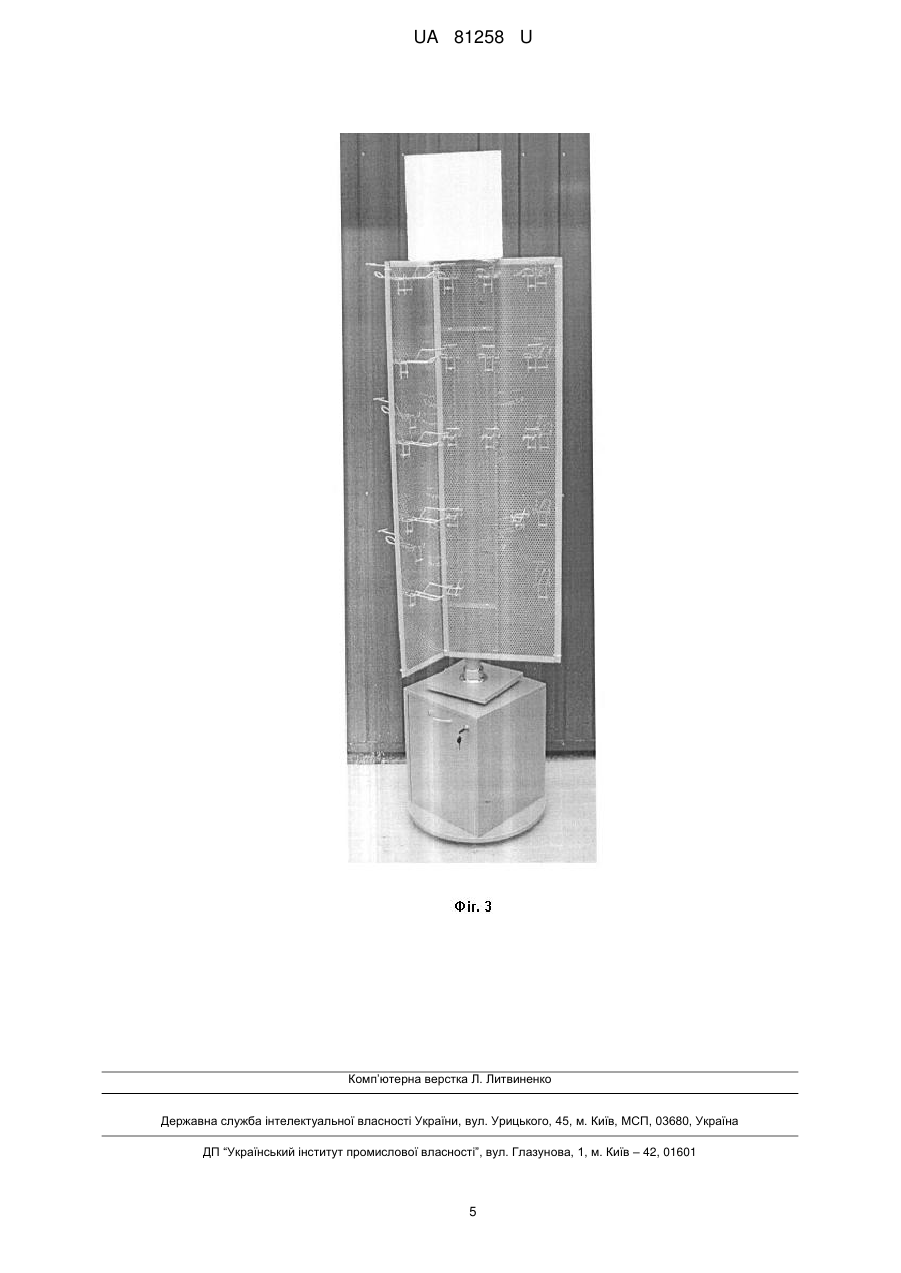

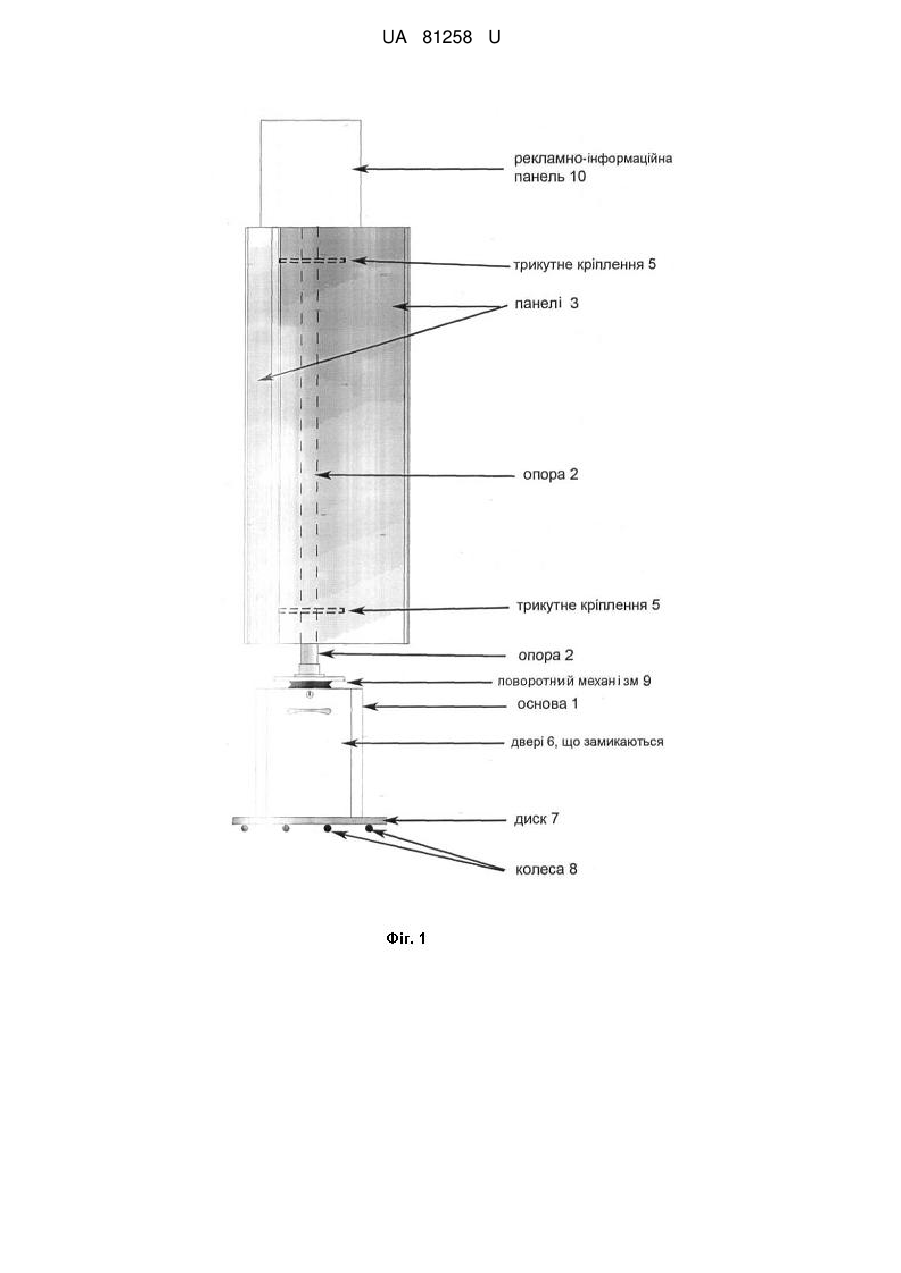

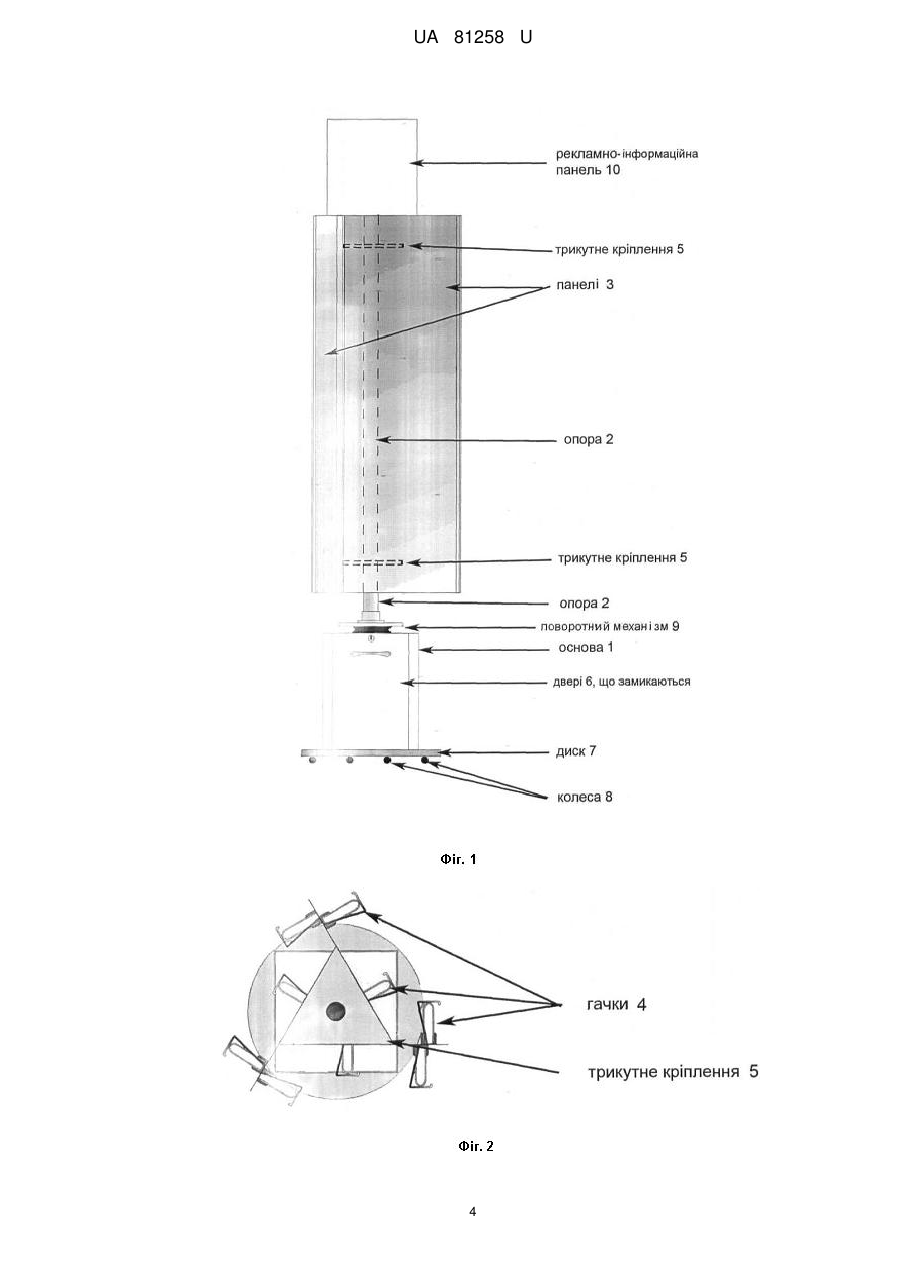

Демонстраційна стійка

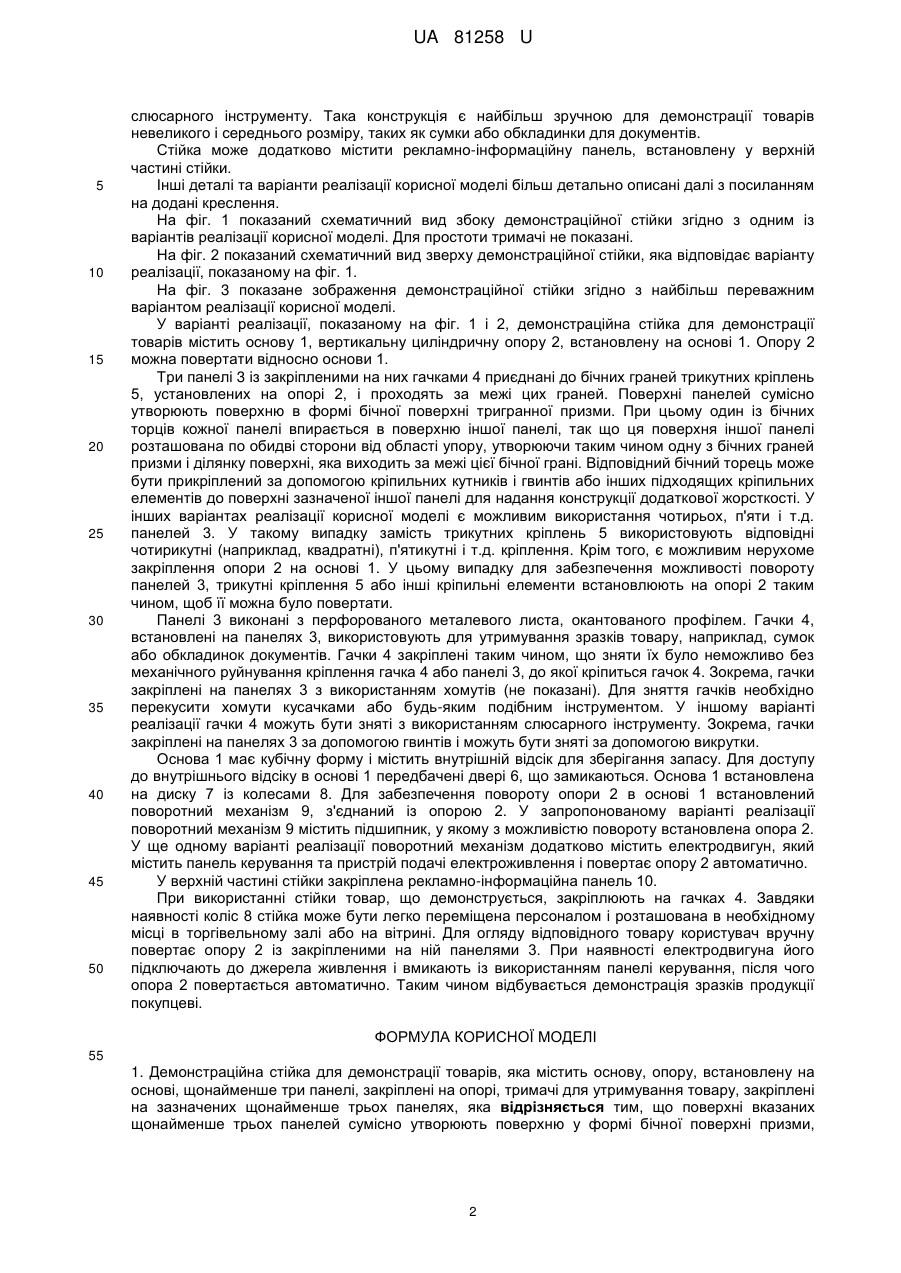

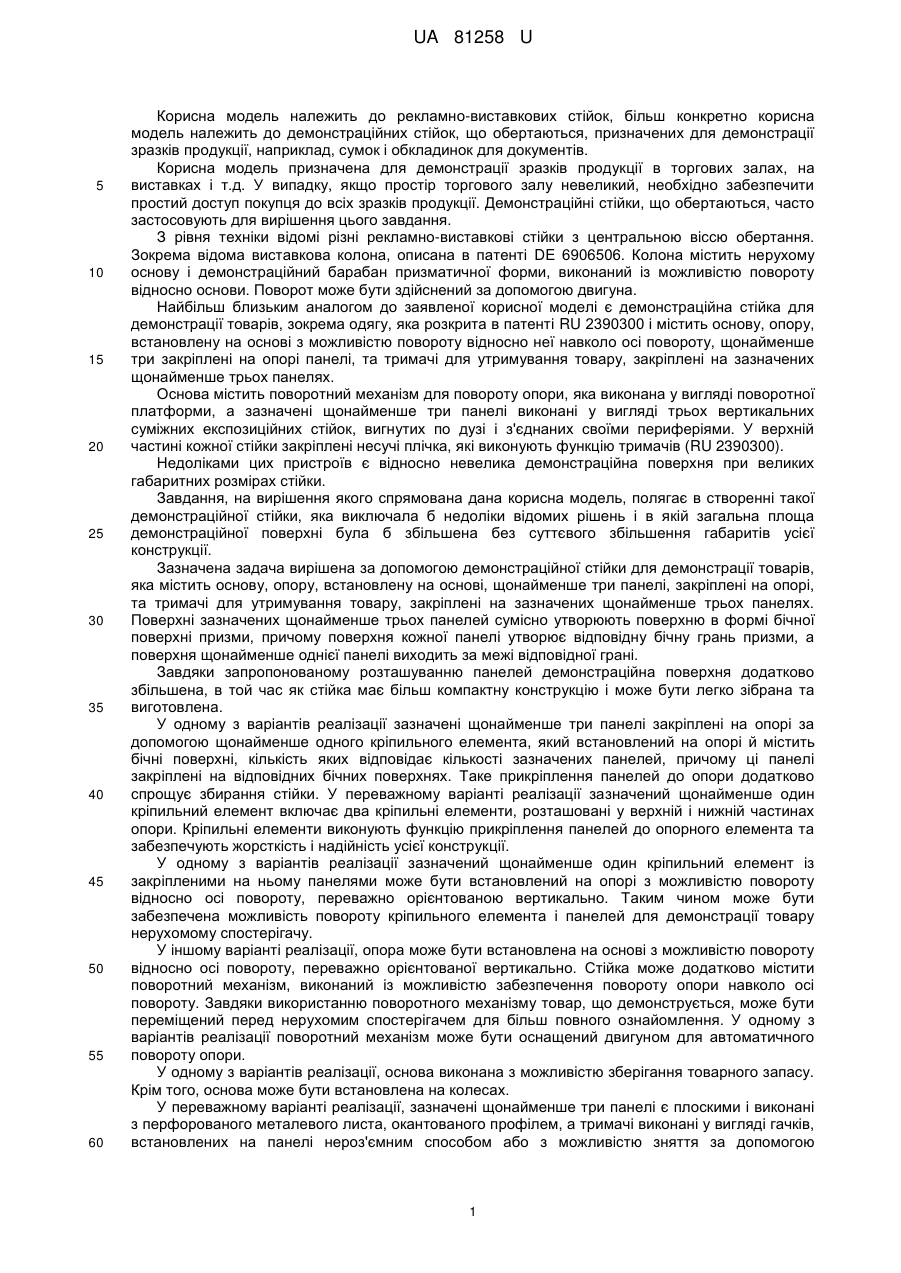

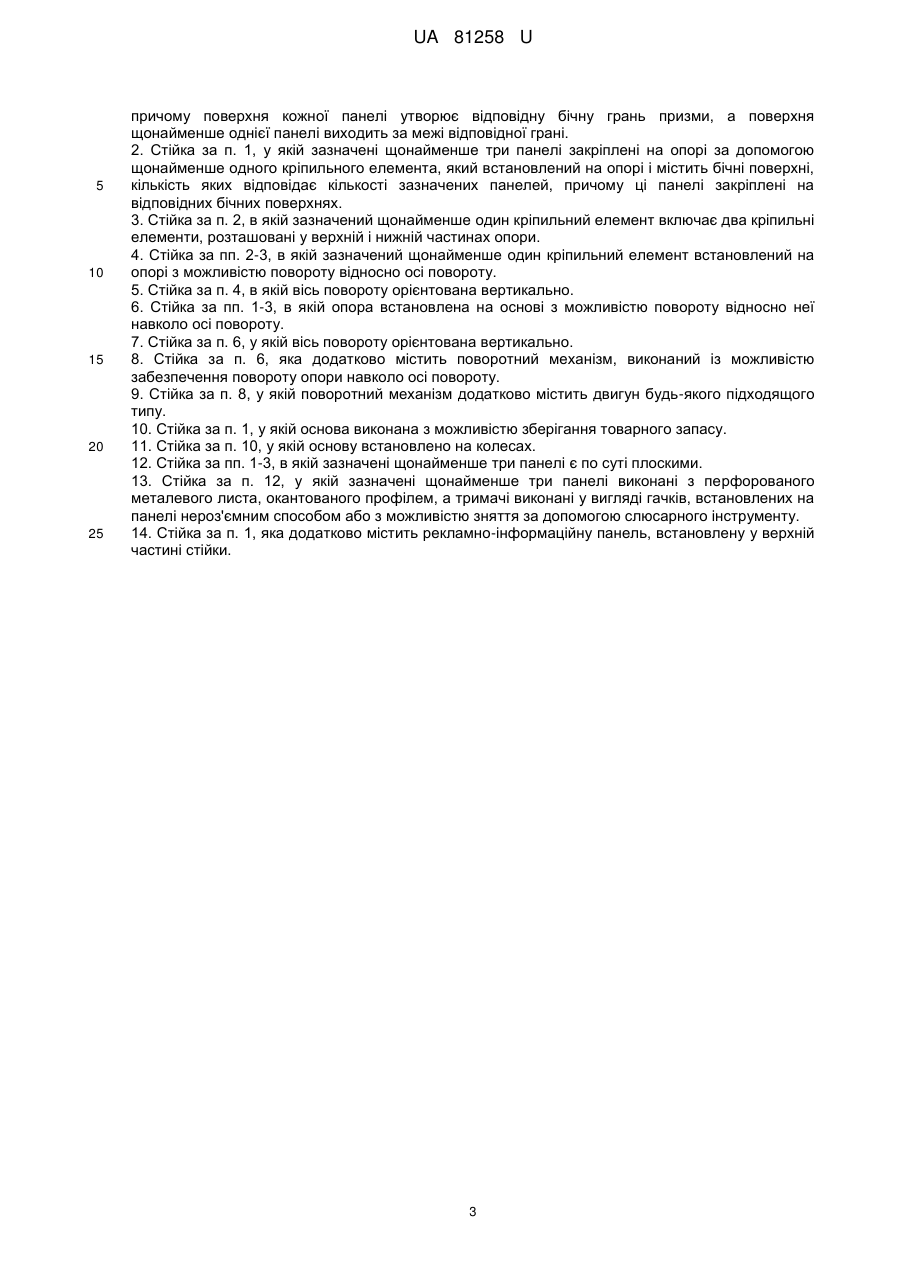

Реферат: Демонстраційна стійка для демонстрації товарів, яка містить основу, опору, встановлену на основі, щонайменше три панелі, закріплені на опорі, тримачі для утримування товару, закріплені на зазначених щонайменше трьох панелях, причому поверхні вказаних щонайменше трьох панелей сумісно утворюють поверхню у формі бічної поверхні призми, а поверхня кожної панелі утворює відповідну бічну грань призми, та поверхня щонайменше однієї панелі виходить за межі відповідної грані. UA 81258 U (33) Код держави-учасниці RU UA 81258 U UA 81258 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рекламно-виставкових стійок, більш конкретно корисна модель належить до демонстраційних стійок, що обертаються, призначених для демонстрації зразків продукції, наприклад, сумок і обкладинок для документів. Корисна модель призначена для демонстрації зразків продукції в торгових залах, на виставках і т.д. У випадку, якщо простір торгового залу невеликий, необхідно забезпечити простий доступ покупця до всіх зразків продукції. Демонстраційні стійки, що обертаються, часто застосовують для вирішення цього завдання. З рівня техніки відомі різні рекламно-виставкові стійки з центральною віссю обертання. Зокрема відома виставкова колона, описана в патенті DE 6906506. Колона містить нерухому основу і демонстраційний барабан призматичної форми, виконаний із можливістю повороту відносно основи. Поворот може бути здійснений за допомогою двигуна. Найбільш близьким аналогом до заявленої корисної моделі є демонстраційна стійка для демонстрації товарів, зокрема одягу, яка розкрита в патенті RU 2390300 і містить основу, опору, встановлену на основі з можливістю повороту відносно неї навколо осі повороту, щонайменше три закріплені на опорі панелі, та тримачі для утримування товару, закріплені на зазначених щонайменше трьох панелях. Основа містить поворотний механізм для повороту опори, яка виконана у вигляді поворотної платформи, а зазначені щонайменше три панелі виконані у вигляді трьох вертикальних суміжних експозиційних стійок, вигнутих по дузі і з'єднаних своїми периферіями. У верхній частині кожної стійки закріплені несучі плічка, які виконують функцію тримачів (RU 2390300). Недоліками цих пристроїв є відносно невелика демонстраційна поверхня при великих габаритних розмірах стійки. Завдання, на вирішення якого спрямована дана корисна модель, полягає в створенні такої демонстраційної стійки, яка виключала б недоліки відомих рішень і в якій загальна площа демонстраційної поверхні була б збільшена без суттєвого збільшення габаритів усієї конструкції. Зазначена задача вирішена за допомогою демонстраційної стійки для демонстрації товарів, яка містить основу, опору, встановлену на основі, щонайменше три панелі, закріплені на опорі, та тримачі для утримування товару, закріплені на зазначених щонайменше трьох панелях. Поверхні зазначених щонайменше трьох панелей сумісно утворюють поверхню в формі бічної поверхні призми, причому поверхня кожної панелі утворює відповідну бічну грань призми, а поверхня щонайменше однієї панелі виходить за межі відповідної грані. Завдяки запропонованому розташуванню панелей демонстраційна поверхня додатково збільшена, в той час як стійка має більш компактну конструкцію і може бути легко зібрана та виготовлена. У одному з варіантів реалізації зазначені щонайменше три панелі закріплені на опорі за допомогою щонайменше одного кріпильного елемента, який встановлений на опорі й містить бічні поверхні, кількість яких відповідає кількості зазначених панелей, причому ці панелі закріплені на відповідних бічних поверхнях. Таке прикріплення панелей до опори додатково спрощує збирання стійки. У переважному варіанті реалізації зазначений щонайменше один кріпильний елемент включає два кріпильні елементи, розташовані у верхній і нижній частинах опори. Кріпильні елементи виконують функцію прикріплення панелей до опорного елемента та забезпечують жорсткість і надійність усієї конструкції. У одному з варіантів реалізації зазначений щонайменше один кріпильний елемент із закріпленими на ньому панелями може бути встановлений на опорі з можливістю повороту відносно осі повороту, переважно орієнтованою вертикально. Таким чином може бути забезпечена можливість повороту кріпильного елемента і панелей для демонстрації товару нерухомому спостерігачу. У іншому варіанті реалізації, опора може бути встановлена на основі з можливістю повороту відносно осі повороту, переважно орієнтованої вертикально. Стійка може додатково містити поворотний механізм, виконаний із можливістю забезпечення повороту опори навколо осі повороту. Завдяки використанню поворотного механізму товар, що демонструється, може бути переміщений перед нерухомим спостерігачем для більш повного ознайомлення. У одному з варіантів реалізації поворотний механізм може бути оснащений двигуном для автоматичного повороту опори. У одному з варіантів реалізації, основа виконана з можливістю зберігання товарного запасу. Крім того, основа може бути встановлена на колесах. У переважному варіанті реалізації, зазначені щонайменше три панелі є плоскими і виконані з перфорованого металевого листа, окантованого профілем, а тримачі виконані у вигляді гачків, встановлених на панелі нероз'ємним способом або з можливістю зняття за допомогою 1 UA 81258 U 5 10 15 20 25 30 35 40 45 50 слюсарного інструменту. Така конструкція є найбільш зручною для демонстрації товарів невеликого і середнього розміру, таких як сумки або обкладинки для документів. Стійка може додатково містити рекламно-інформаційну панель, встановлену у верхній частині стійки. Інші деталі та варіанти реалізації корисної моделі більш детально описані далі з посиланням на додані креслення. На фіг. 1 показаний схематичний вид збоку демонстраційної стійки згідно з одним із варіантів реалізації корисної моделі. Для простоти тримачі не показані. На фіг. 2 показаний схематичний вид зверху демонстраційної стійки, яка відповідає варіанту реалізації, показаному на фіг. 1. На фіг. 3 показане зображення демонстраційної стійки згідно з найбільш переважним варіантом реалізації корисної моделі. У варіанті реалізації, показаному на фіг. 1 і 2, демонстраційна стійка для демонстрації товарів містить основу 1, вертикальну циліндричну опору 2, встановлену на основі 1. Опору 2 можна повертати відносно основи 1. Три панелі 3 із закріпленими на них гачками 4 приєднані до бічних граней трикутних кріплень 5, установлених на опорі 2, і проходять за межі цих граней. Поверхні панелей сумісно утворюють поверхню в формі бічної поверхні тригранної призми. При цьому один із бічних торців кожної панелі впирається в поверхню іншої панелі, так що ця поверхня іншої панелі розташована по обидві сторони від області упору, утворюючи таким чином одну з бічних граней призми і ділянку поверхні, яка виходить за межі цієї бічної грані. Відповідний бічний торець може бути прикріплений за допомогою кріпильних кутників і гвинтів або інших підходящих кріпильних елементів до поверхні зазначеної іншої панелі для надання конструкції додаткової жорсткості. У інших варіантах реалізації корисної моделі є можливим використання чотирьох, п'яти і т.д. панелей 3. У такому випадку замість трикутних кріплень 5 використовують відповідні чотирикутні (наприклад, квадратні), п'ятикутні і т.д. кріплення. Крім того, є можливим нерухоме закріплення опори 2 на основі 1. У цьому випадку для забезпечення можливості повороту панелей 3, трикутні кріплення 5 або інші кріпильні елементи встановлюють на опорі 2 таким чином, щоб її можна було повертати. Панелі 3 виконані з перфорованого металевого листа, окантованого профілем. Гачки 4, встановлені на панелях 3, використовують для утримування зразків товару, наприклад, сумок або обкладинок документів. Гачки 4 закріплені таким чином, що зняти їх було неможливо без механічного руйнування кріплення гачка 4 або панелі 3, до якої кріпиться гачок 4. Зокрема, гачки закріплені на панелях 3 з використанням хомутів (не показані). Для зняття гачків необхідно перекусити хомути кусачками або будь-яким подібним інструментом. У іншому варіанті реалізації гачки 4 можуть бути зняті з використанням слюсарного інструменту. Зокрема, гачки закріплені на панелях 3 за допомогою гвинтів і можуть бути зняті за допомогою викрутки. Основа 1 має кубічну форму і містить внутрішній відсік для зберігання запасу. Для доступу до внутрішнього відсіку в основі 1 передбачені двері 6, що замикаються. Основа 1 встановлена на диску 7 із колесами 8. Для забезпечення повороту опори 2 в основі 1 встановлений поворотний механізм 9, з'єднаний із опорою 2. У запропонованому варіанті реалізації поворотний механізм 9 містить підшипник, у якому з можливістю повороту встановлена опора 2. У ще одному варіанті реалізації поворотний механізм додатково містить електродвигун, який містить панель керування та пристрій подачі електроживлення і повертає опору 2 автоматично. У верхній частині стійки закріплена рекламно-інформаційна панель 10. При використанні стійки товар, що демонструється, закріплюють на гачках 4. Завдяки наявності коліс 8 стійка може бути легко переміщена персоналом і розташована в необхідному місці в торгівельному залі або на вітрині. Для огляду відповідного товару користувач вручну повертає опору 2 із закріпленими на ній панелями 3. При наявності електродвигуна його підключають до джерела живлення і вмикають із використанням панелі керування, після чого опора 2 повертається автоматично. Таким чином відбувається демонстрація зразків продукції покупцеві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Демонстраційна стійка для демонстрації товарів, яка містить основу, опору, встановлену на основі, щонайменше три панелі, закріплені на опорі, тримачі для утримування товару, закріплені на зазначених щонайменше трьох панелях, яка відрізняється тим, що поверхні вказаних щонайменше трьох панелей сумісно утворюють поверхню у формі бічної поверхні призми, 2 UA 81258 U 5 10 15 20 25 причому поверхня кожної панелі утворює відповідну бічну грань призми, а поверхня щонайменше однієї панелі виходить за межі відповідної грані. 2. Стійка за п. 1, у якій зазначені щонайменше три панелі закріплені на опорі за допомогою щонайменше одного кріпильного елемента, який встановлений на опорі і містить бічні поверхні, кількість яких відповідає кількості зазначених панелей, причому ці панелі закріплені на відповідних бічних поверхнях. 3. Стійка за п. 2, в якій зазначений щонайменше один кріпильний елемент включає два кріпильні елементи, розташовані у верхній і нижній частинах опори. 4. Стійка за пп. 2-3, в якій зазначений щонайменше один кріпильний елемент встановлений на опорі з можливістю повороту відносно осі повороту. 5. Стійка за п. 4, в якій вісь повороту орієнтована вертикально. 6. Стійка за пп. 1-3, в якій опора встановлена на основі з можливістю повороту відносно неї навколо осі повороту. 7. Стійка за п. 6, у якій вісь повороту орієнтована вертикально. 8. Стійка за п. 6, яка додатково містить поворотний механізм, виконаний із можливістю забезпечення повороту опори навколо осі повороту. 9. Стійка за п. 8, у якій поворотний механізм додатково містить двигун будь-якого підходящого типу. 10. Стійка за п. 1, у якій основа виконана з можливістю зберігання товарного запасу. 11. Стійка за п. 10, у якій основу встановлено на колесах. 12. Стійка за пп. 1-3, в якій зазначені щонайменше три панелі є по суті плоскими. 13. Стійка за п. 12, у якій зазначені щонайменше три панелі виконані з перфорованого металевого листа, окантованого профілем, а тримачі виконані у вигляді гачків, встановлених на панелі нероз'ємним способом або з можливістю зняття за допомогою слюсарного інструменту. 14. Стійка за п. 1, яка додатково містить рекламно-інформаційну панель, встановлену у верхній частині стійки. 3 UA 81258 U 4 UA 81258 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
