Стійка для телевізора

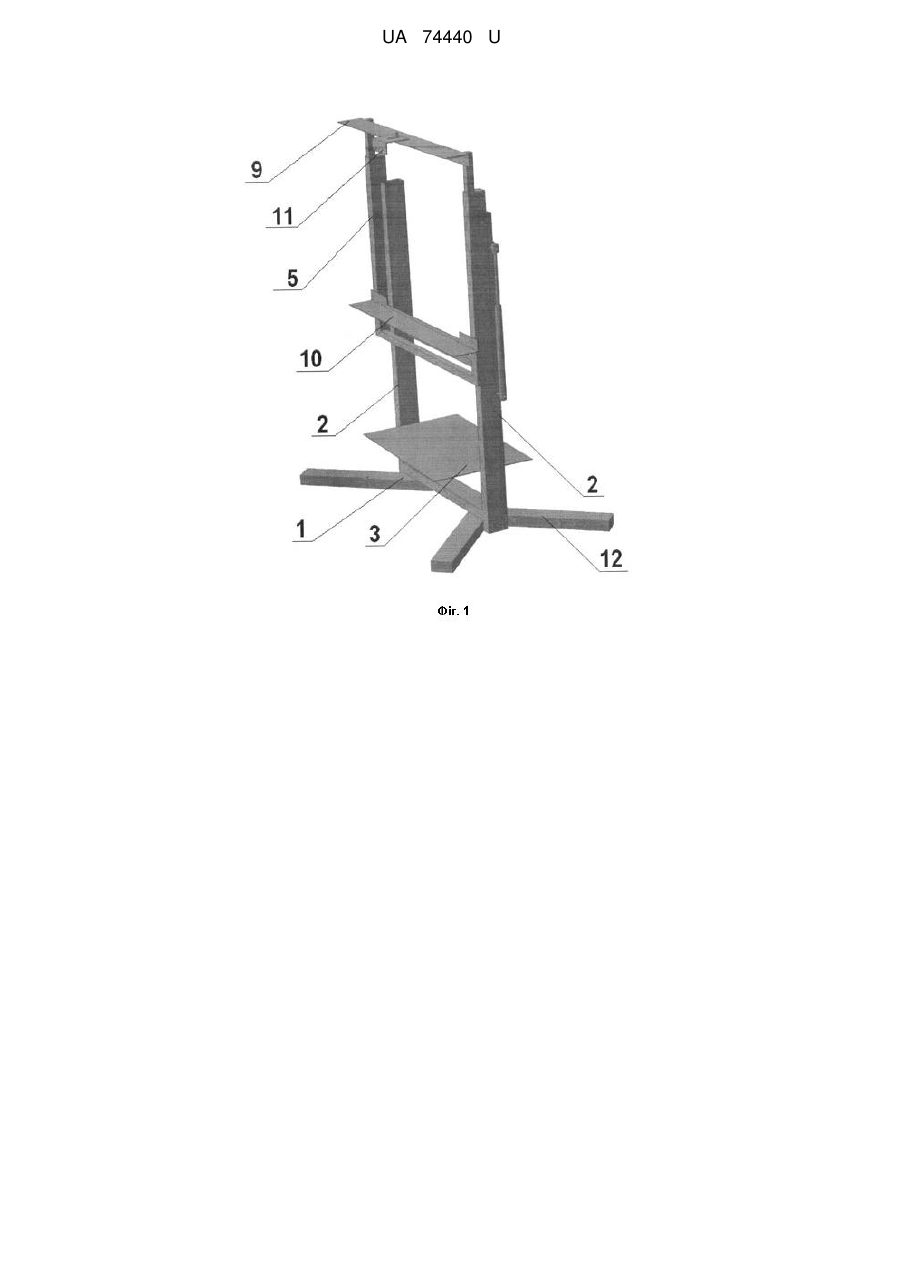

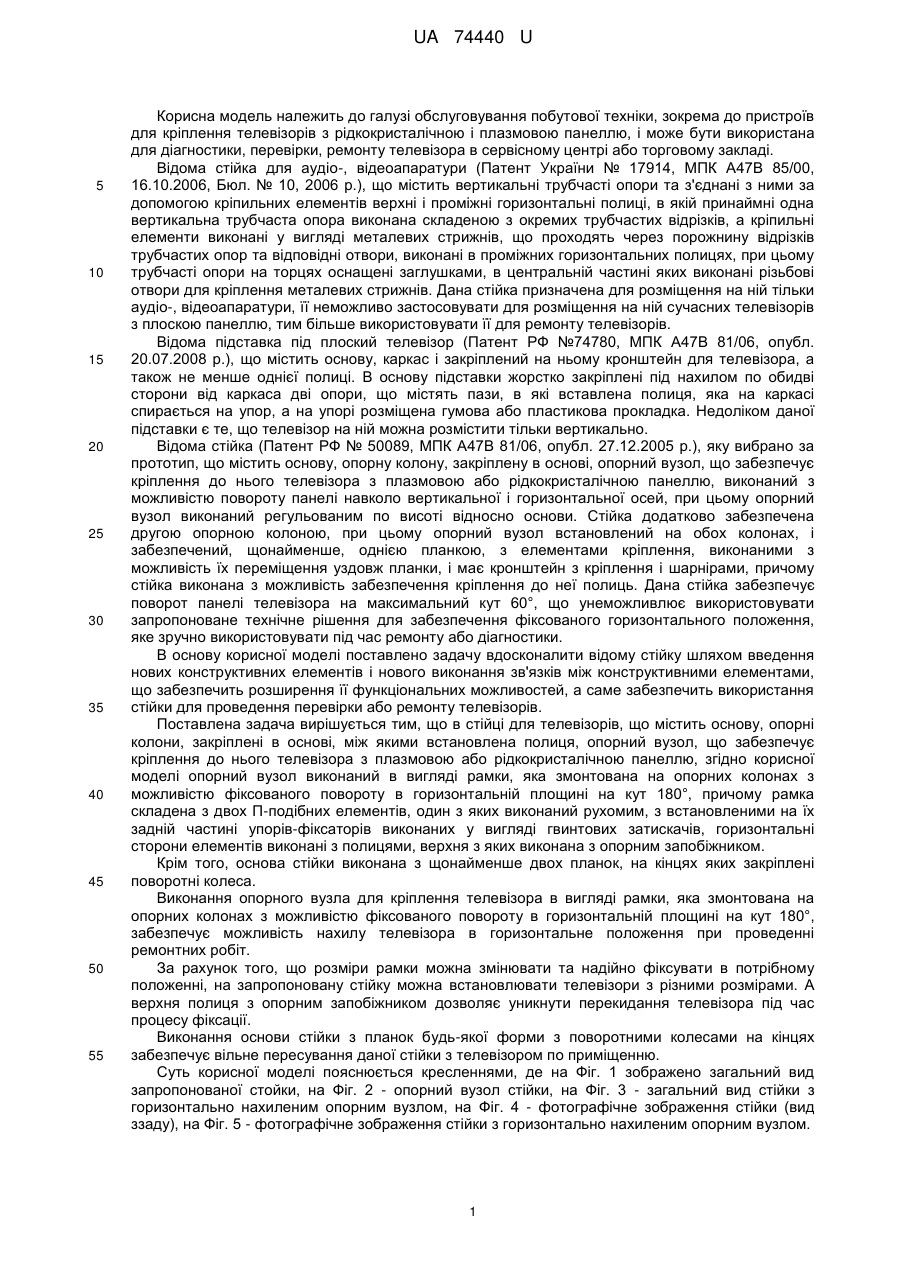

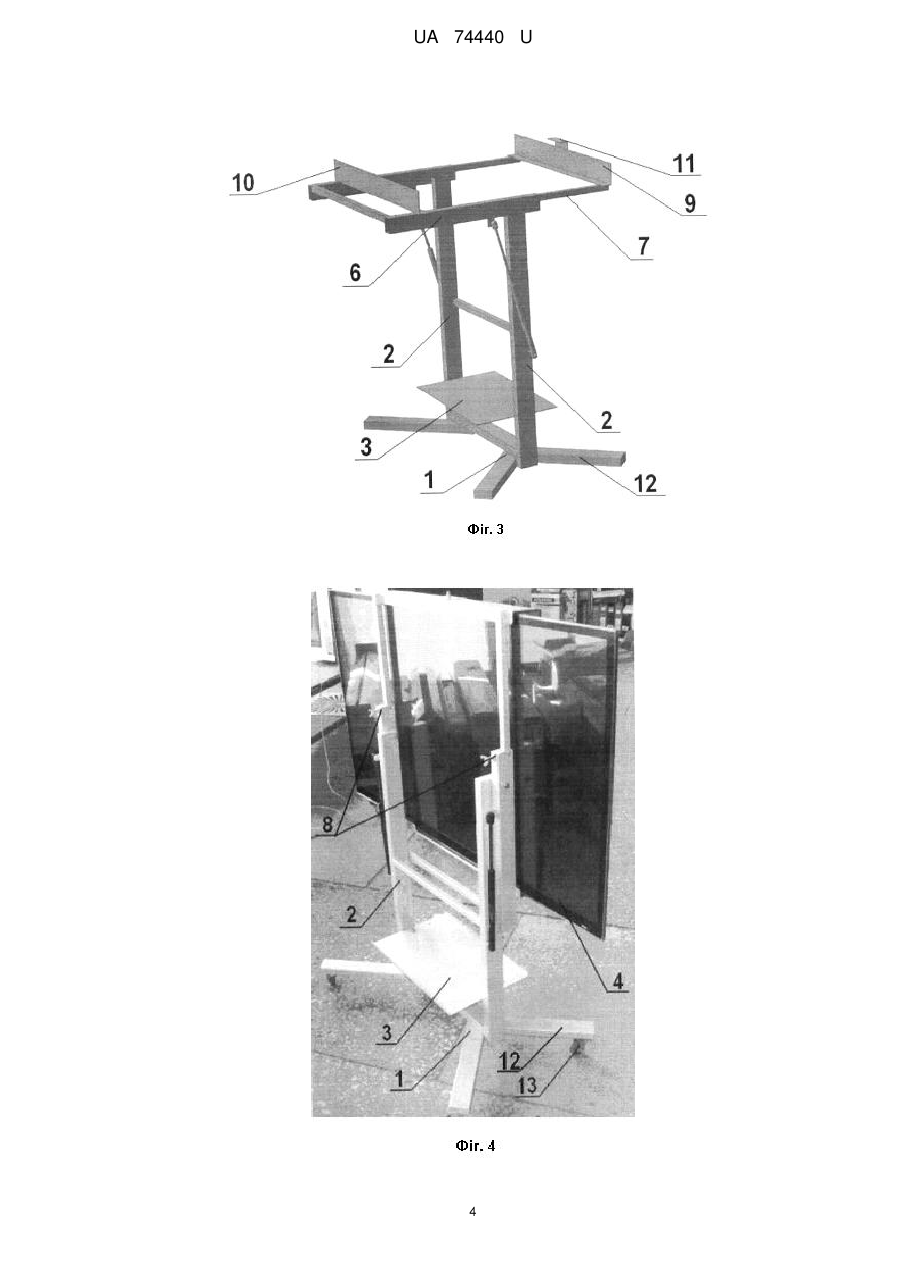

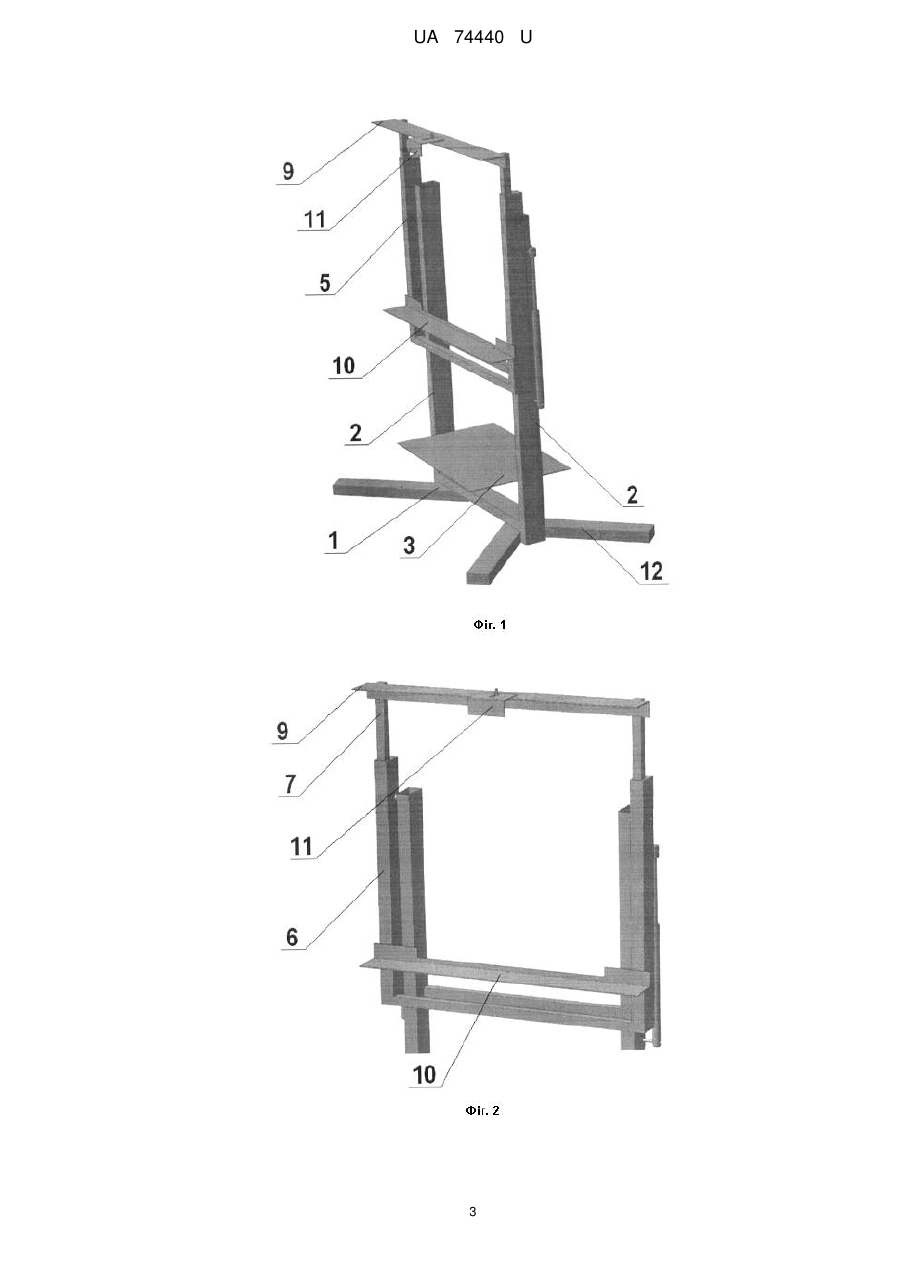

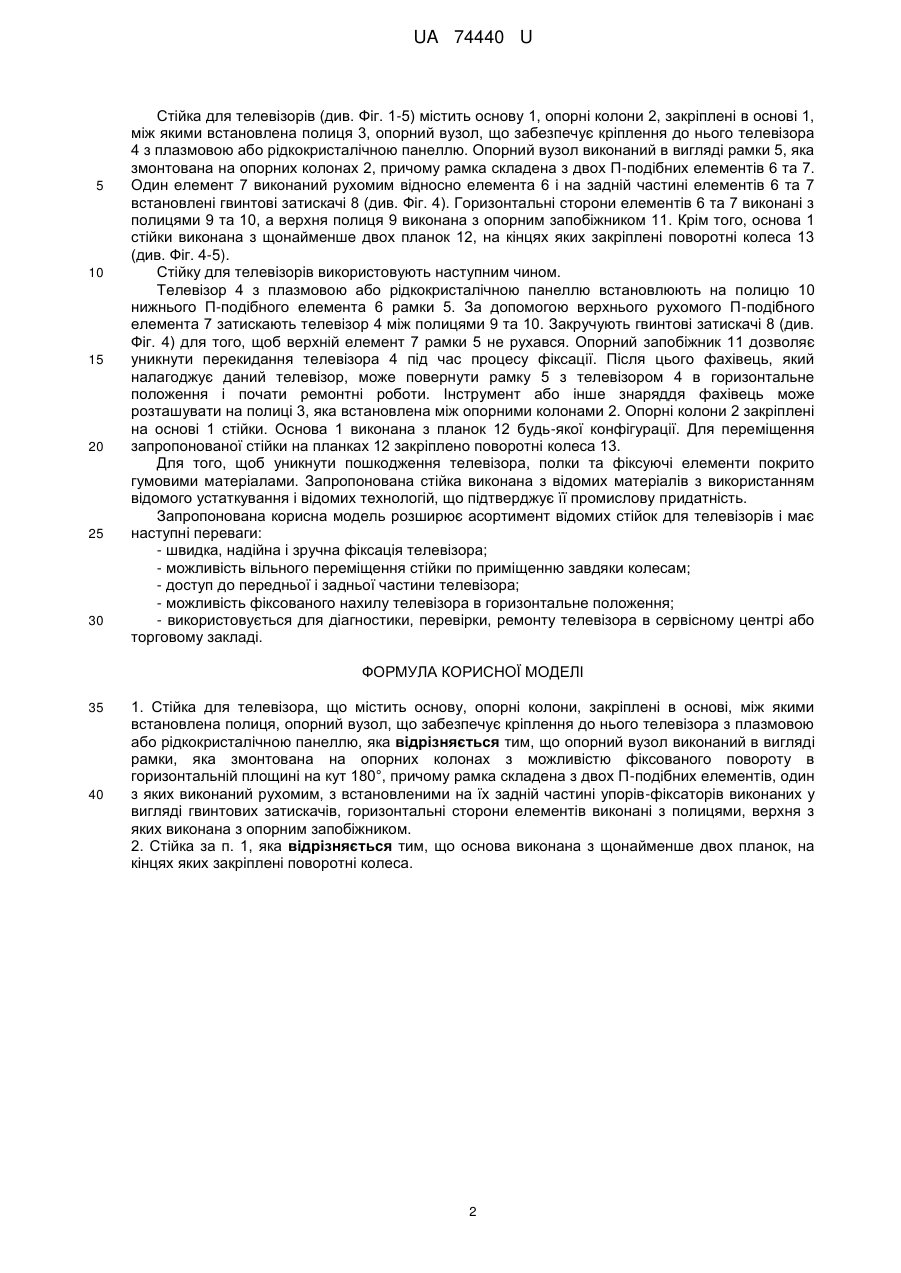

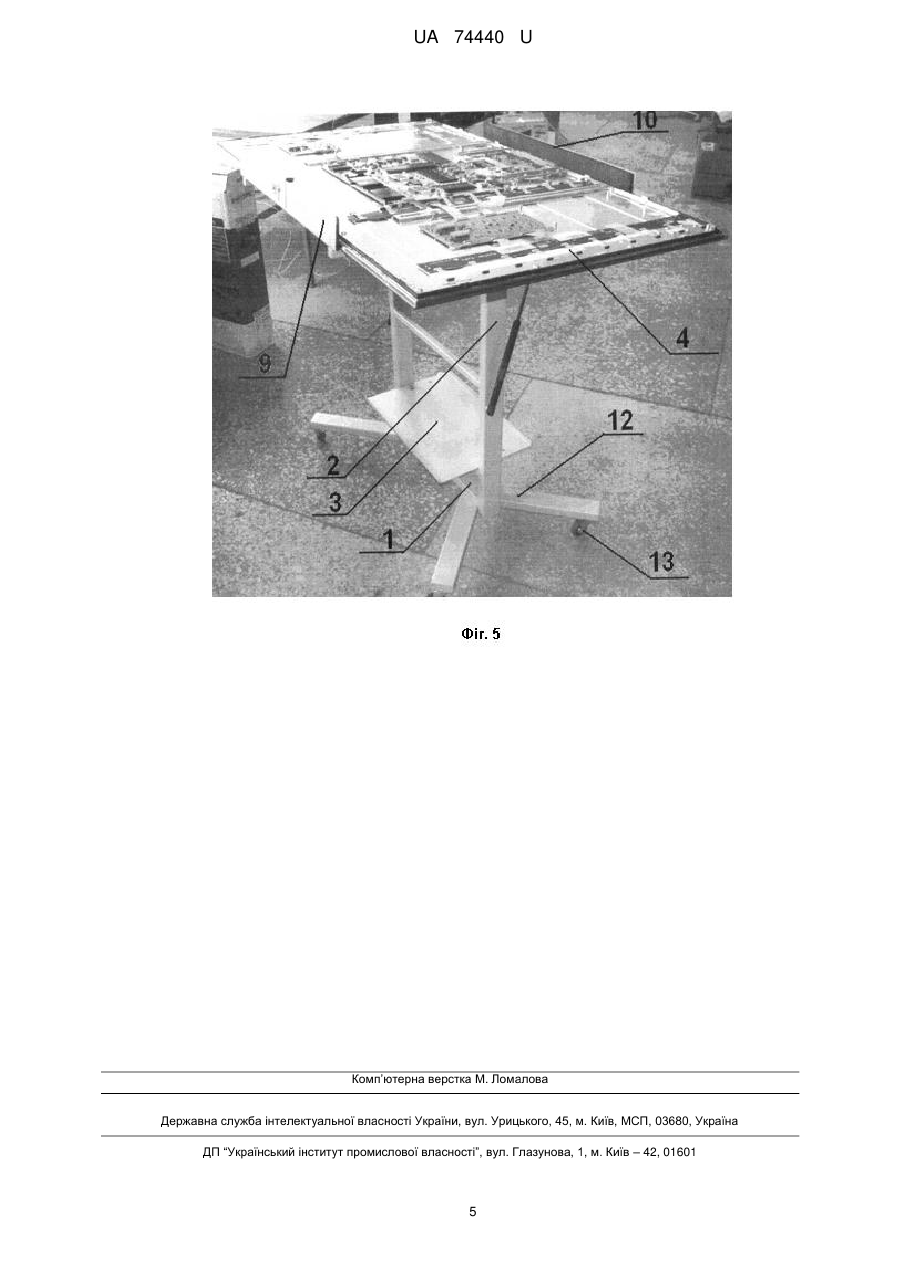

Реферат: UA 74440 U UA 74440 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обслуговування побутової техніки, зокрема до пристроїв для кріплення телевізорів з рідкокристалічною і плазмовою панеллю, і може бути використана для діагностики, перевірки, ремонту телевізора в сервісному центрі або торговому закладі. Відома стійка для аудіо-, відеоапаратури (Патент України № 17914, МПК А47В 85/00, 16.10.2006, Бюл. № 10, 2006 р.), що містить вертикальні трубчасті опори та з'єднані з ними за допомогою кріпильних елементів верхні і проміжні горизонтальні полиці, в якій принаймні одна вертикальна трубчаста опора виконана складеною з окремих трубчастих відрізків, а кріпильні елементи виконані у вигляді металевих стрижнів, що проходять через порожнину відрізків трубчастих опор та відповідні отвори, виконані в проміжних горизонтальних полицях, при цьому трубчасті опори на торцях оснащені заглушками, в центральній частині яких виконані різьбові отвори для кріплення металевих стрижнів. Дана стійка призначена для розміщення на ній тільки аудіо-, відеоапаратури, її неможливо застосовувати для розміщення на ній сучасних телевізорів з плоскою панеллю, тим більше використовувати її для ремонту телевізорів. Відома підставка під плоский телевізор (Патент РФ №74780, МПК А47В 81/06, опубл. 20.07.2008 p.), що містить основу, каркас і закріплений на ньому кронштейн для телевізора, а також не менше однієї полиці. В основу підставки жорстко закріплені під нахилом по обидві сторони від каркаса дві опори, що містять пази, в які вставлена полиця, яка на каркасі спирається на упор, а на упорі розміщена гумова або пластикова прокладка. Недоліком даної підставки є те, що телевізор на ній можна розмістити тільки вертикально. Відома стійка (Патент РФ № 50089, МПК А47В 81/06, опубл. 27.12.2005 p.), яку вибрано за прототип, що містить основу, опорну колону, закріплену в основі, опорний вузол, що забезпечує кріплення до нього телевізора з плазмовою або рідкокристалічною панеллю, виконаний з можливістю повороту панелі навколо вертикальної і горизонтальної осей, при цьому опорний вузол виконаний регульованим по висоті відносно основи. Стійка додатково забезпечена другою опорною колоною, при цьому опорний вузол встановлений на обох колонах, і забезпечений, щонайменше, однією планкою, з елементами кріплення, виконаними з можливість їх переміщення уздовж планки, і має кронштейн з кріплення і шарнірами, причому стійка виконана з можливість забезпечення кріплення до неї полиць. Дана стійка забезпечує поворот панелі телевізора на максимальний кут 60°, що унеможливлює використовувати запропоноване технічне рішення для забезпечення фіксованого горизонтального положення, яке зручно використовувати під час ремонту або діагностики. В основу корисної моделі поставлено задачу вдосконалити відому стійку шляхом введення нових конструктивних елементів і нового виконання зв'язків між конструктивними елементами, що забезпечить розширення її функціональних можливостей, а саме забезпечить використання стійки для проведення перевірки або ремонту телевізорів. Поставлена задача вирішується тим, що в стійці для телевізорів, що містить основу, опорні колони, закріплені в основі, між якими встановлена полиця, опорний вузол, що забезпечує кріплення до нього телевізора з плазмовою або рідкокристалічною панеллю, згідно корисної моделі опорний вузол виконаний в вигляді рамки, яка змонтована на опорних колонах з можливістю фіксованого повороту в горизонтальній площині на кут 180°, причому рамка складена з двох П-подібних елементів, один з яких виконаний рухомим, з встановленими на їх задній частині упорів-фіксаторів виконаних у вигляді гвинтових затискачів, горизонтальні сторони елементів виконані з полицями, верхня з яких виконана з опорним запобіжником. Крім того, основа стійки виконана з щонайменше двох планок, на кінцях яких закріплені поворотні колеса. Виконання опорного вузла для кріплення телевізора в вигляді рамки, яка змонтована на опорних колонах з можливістю фіксованого повороту в горизонтальній площині на кут 180°, забезпечує можливість нахилу телевізора в горизонтальне положення при проведенні ремонтних робіт. За рахунок того, що розміри рамки можна змінювати та надійно фіксувати в потрібному положенні, на запропоновану стійку можна встановлювати телевізори з різними розмірами. А верхня полиця з опорним запобіжником дозволяє уникнути перекидання телевізора під час процесу фіксації. Виконання основи стійки з планок будь-якої форми з поворотними колесами на кінцях забезпечує вільне пересування даної стійки з телевізором по приміщенню. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено загальний вид запропонованої стойки, на Фіг. 2 - опорний вузол стійки, на Фіг. 3 - загальний вид стійки з горизонтально нахиленим опорним вузлом, на Фіг. 4 - фотографічне зображення стійки (вид ззаду), на Фіг. 5 - фотографічне зображення стійки з горизонтально нахиленим опорним вузлом. 1 UA 74440 U 5 10 15 20 25 30 Стійка для телевізорів (див. Фіг. 1-5) містить основу 1, опорні колони 2, закріплені в основі 1, між якими встановлена полиця 3, опорний вузол, що забезпечує кріплення до нього телевізора 4 з плазмовою або рідкокристалічною панеллю. Опорний вузол виконаний в вигляді рамки 5, яка змонтована на опорних колонах 2, причому рамка складена з двох П-подібних елементів 6 та 7. Один елемент 7 виконаний рухомим відносно елемента 6 і на задній частині елементів 6 та 7 встановлені гвинтові затискачі 8 (див. Фіг. 4). Горизонтальні сторони елементів 6 та 7 виконані з полицями 9 та 10, а верхня полиця 9 виконана з опорним запобіжником 11. Крім того, основа 1 стійки виконана з щонайменше двох планок 12, на кінцях яких закріплені поворотні колеса 13 (див. Фіг. 4-5). Стійку для телевізорів використовують наступним чином. Телевізор 4 з плазмовою або рідкокристалічною панеллю встановлюють на полицю 10 нижнього П-подібного елемента 6 рамки 5. За допомогою верхнього рухомого П-подібного елемента 7 затискають телевізор 4 між полицями 9 та 10. Закручують гвинтові затискачі 8 (див. Фіг. 4) для того, щоб верхній елемент 7 рамки 5 не рухався. Опорний запобіжник 11 дозволяє уникнути перекидання телевізора 4 під час процесу фіксації. Після цього фахівець, який налагоджує даний телевізор, може повернути рамку 5 з телевізором 4 в горизонтальне положення і почати ремонтні роботи. Інструмент або інше знаряддя фахівець може розташувати на полиці 3, яка встановлена між опорними колонами 2. Опорні колони 2 закріплені на основі 1 стійки. Основа 1 виконана з планок 12 будь-якої конфігурації. Для переміщення запропонованої стійки на планках 12 закріплено поворотні колеса 13. Для того, щоб уникнути пошкодження телевізора, полки та фіксуючі елементи покрито гумовими матеріалами. Запропонована стійка виконана з відомих матеріалів з використанням відомого устаткування і відомих технологій, що підтверджує її промислову придатність. Запропонована корисна модель розширює асортимент відомих стійок для телевізорів і має наступні переваги: - швидка, надійна і зручна фіксація телевізора; - можливість вільного переміщення стійки по приміщенню завдяки колесам; - доступ до передньої і задньої частини телевізора; - можливість фіксованого нахилу телевізора в горизонтальне положення; - використовується для діагностики, перевірки, ремонту телевізора в сервісному центрі або торговому закладі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Стійка для телевізора, що містить основу, опорні колони, закріплені в основі, між якими встановлена полиця, опорний вузол, що забезпечує кріплення до нього телевізора з плазмовою або рідкокристалічною панеллю, яка відрізняється тим, що опорний вузол виконаний в вигляді рамки, яка змонтована на опорних колонах з можливістю фіксованого повороту в горизонтальній площині на кут 180°, причому рамка складена з двох П-подібних елементів, один з яких виконаний рухомим, з встановленими на їх задній частині упорів-фіксаторів виконаних у вигляді гвинтових затискачів, горизонтальні сторони елементів виконані з полицями, верхня з яких виконана з опорним запобіжником. 2. Стійка за п. 1, яка відрізняється тим, що основа виконана з щонайменше двох планок, на кінцях яких закріплені поворотні колеса. 2 UA 74440 U 3 UA 74440 U 4 UA 74440 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
