Станок-контейнер з динамічним формуванням елемента ураження та дальності подачі інженерного боєприпасу

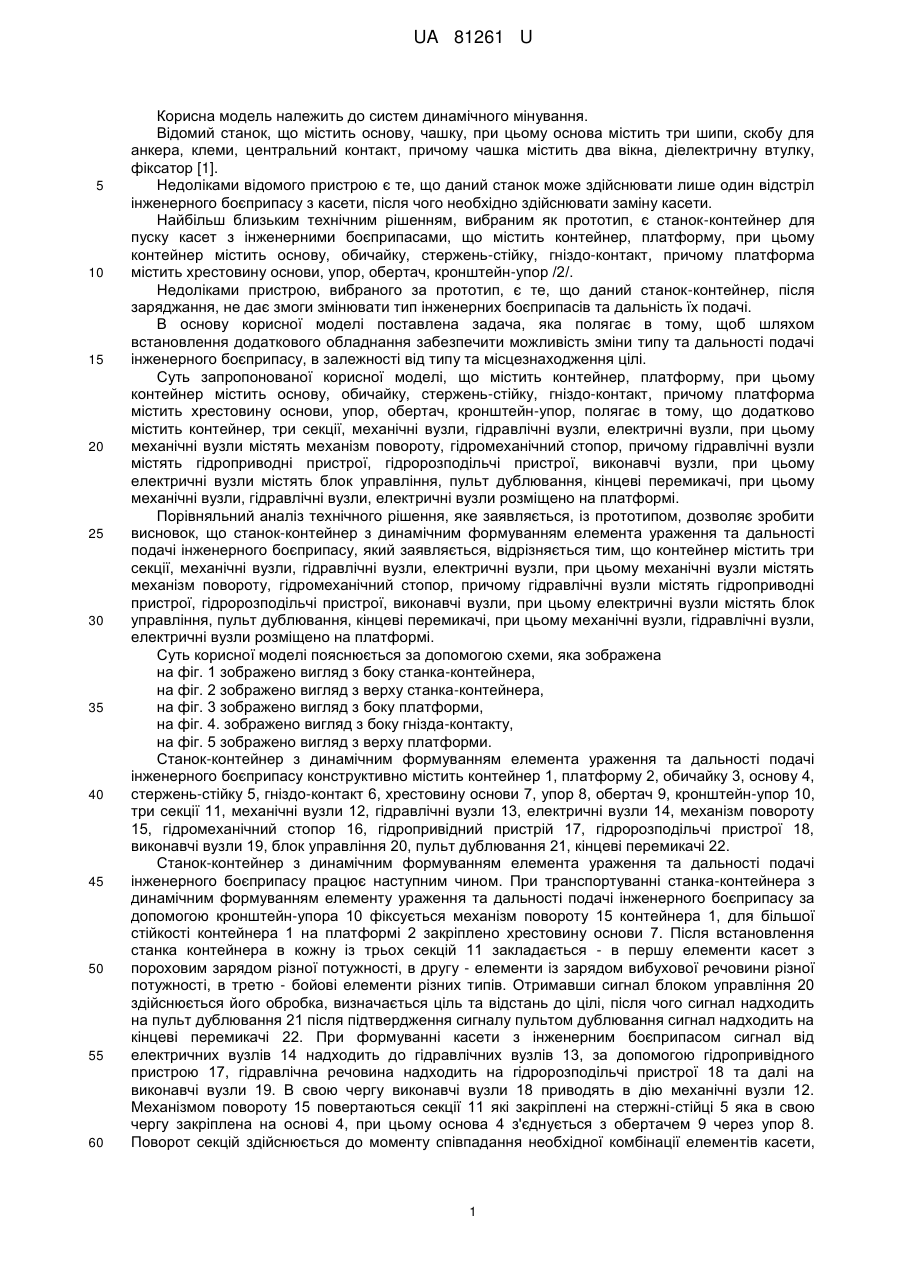

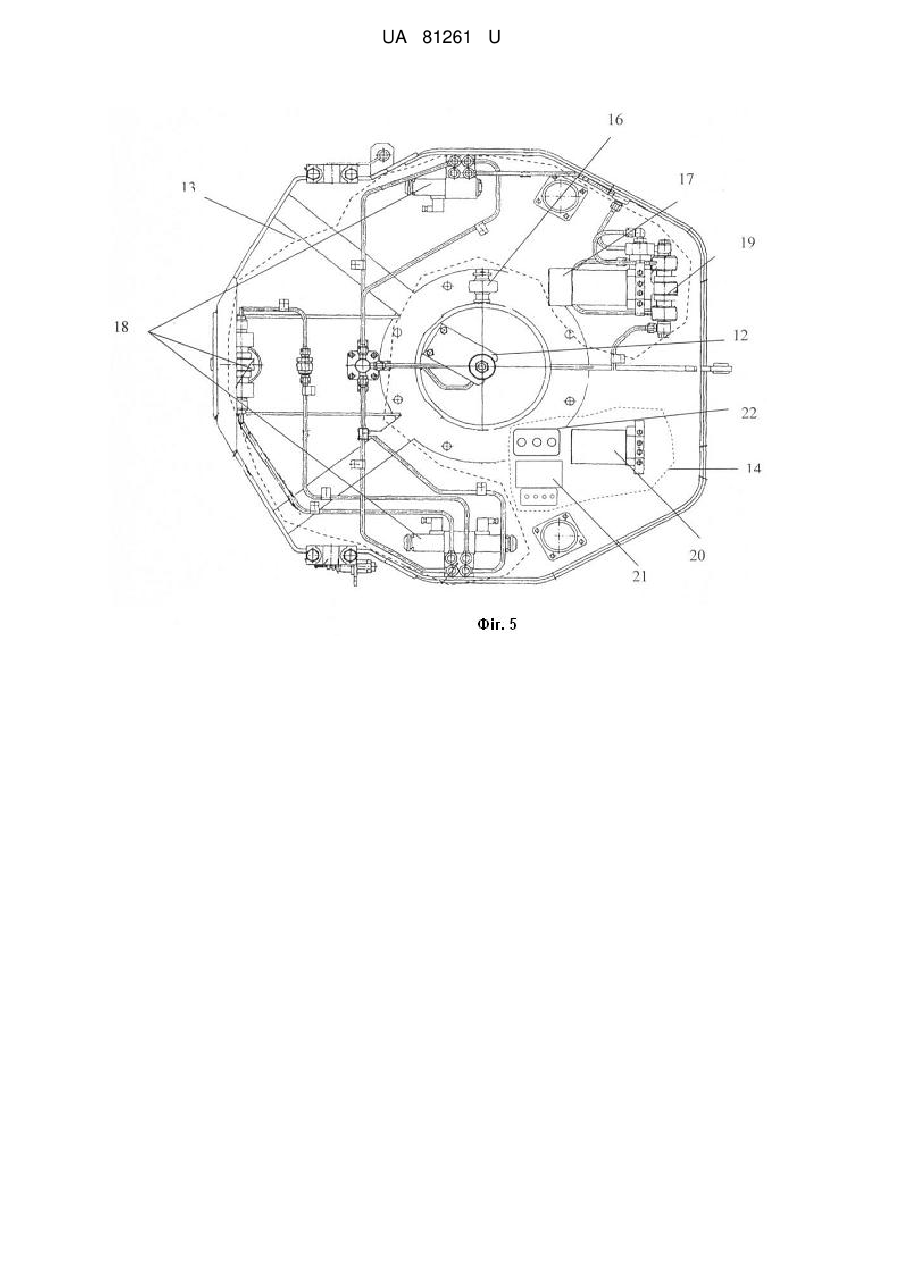

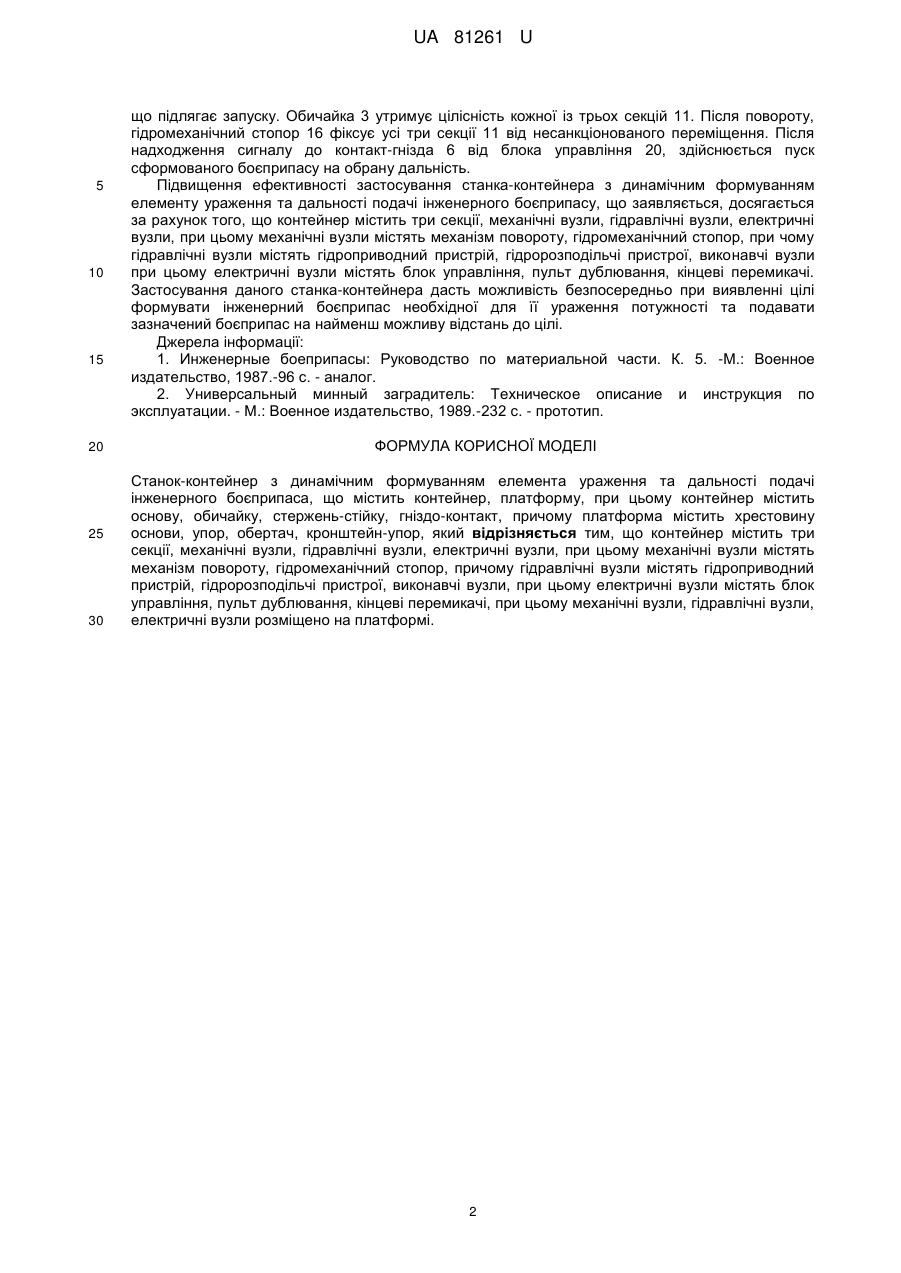

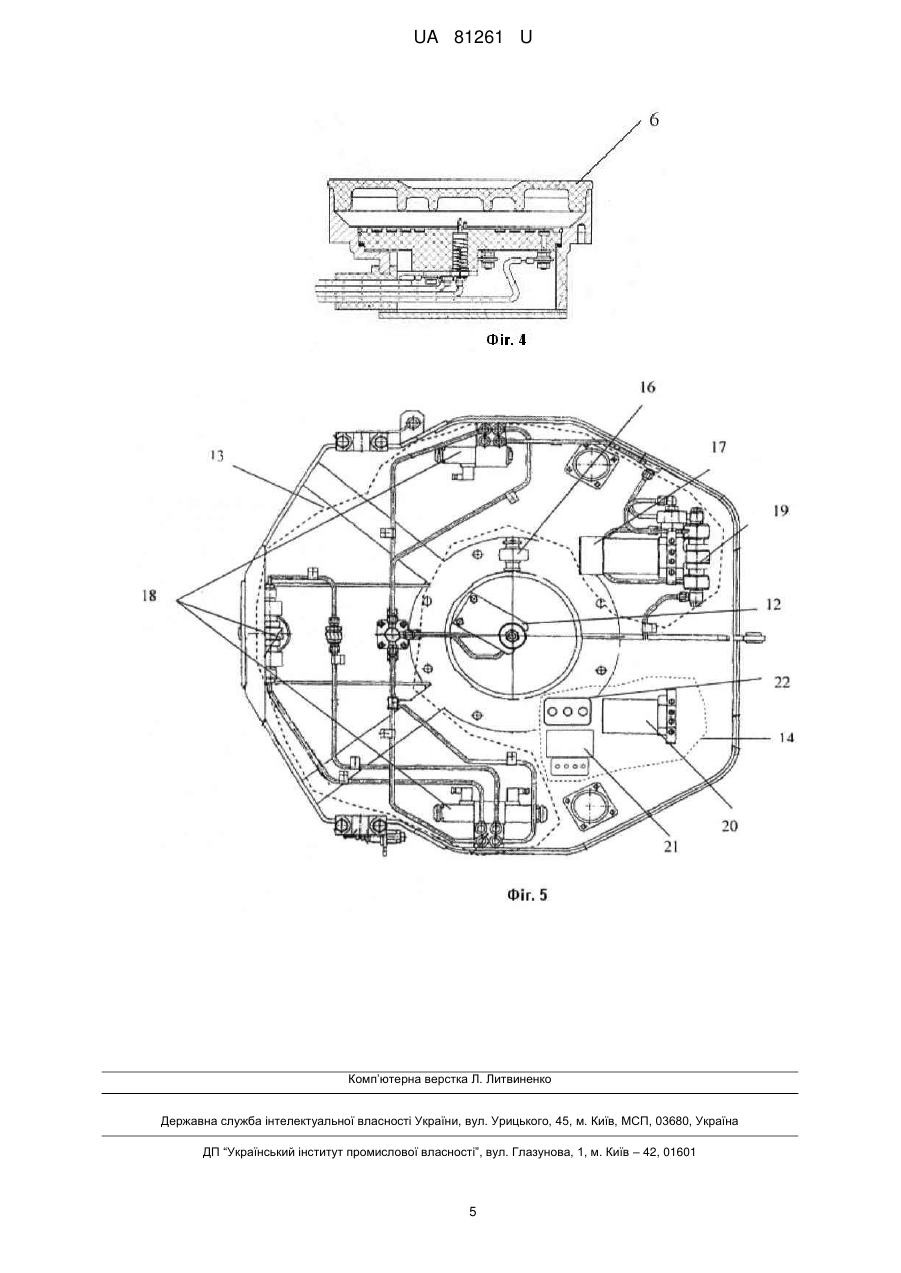

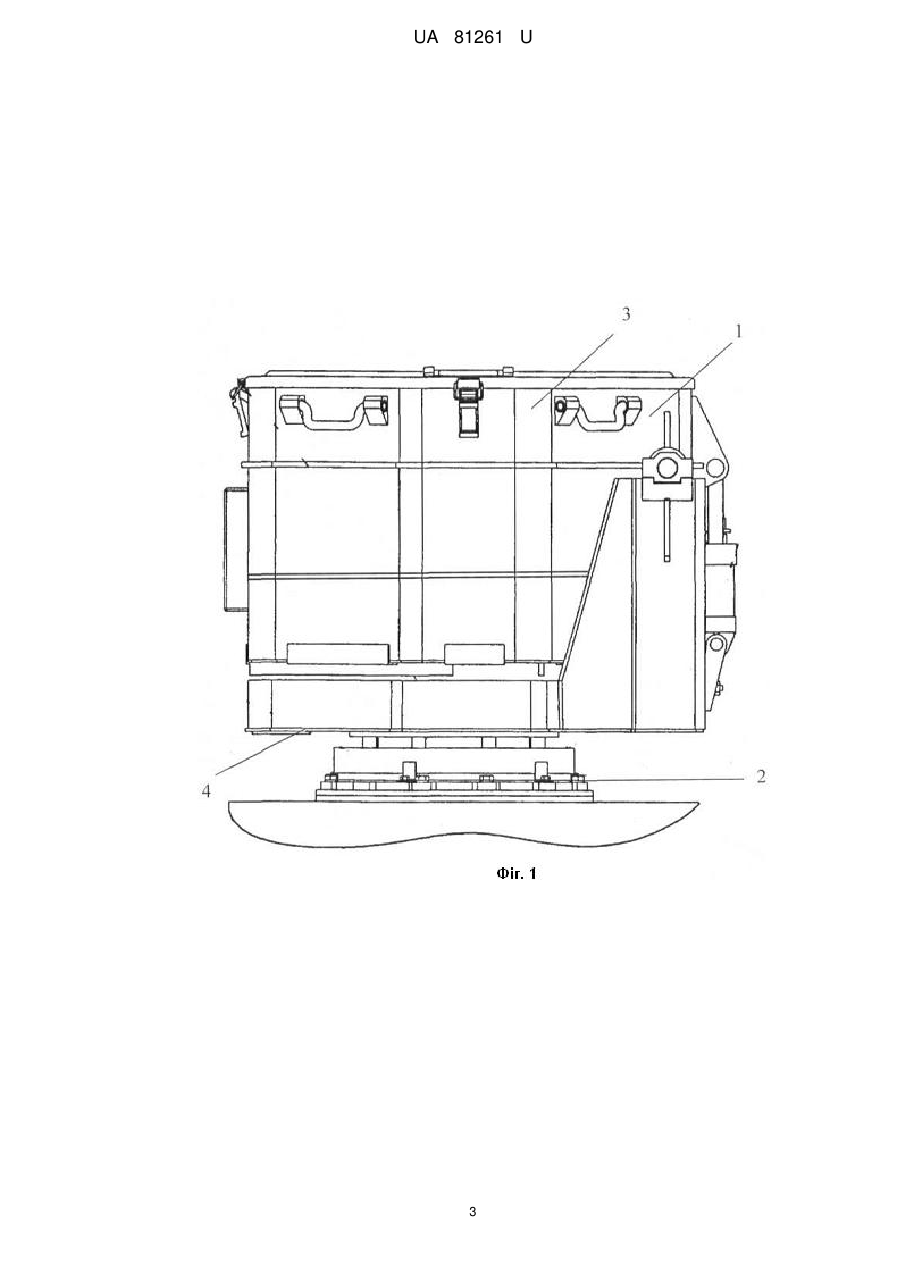

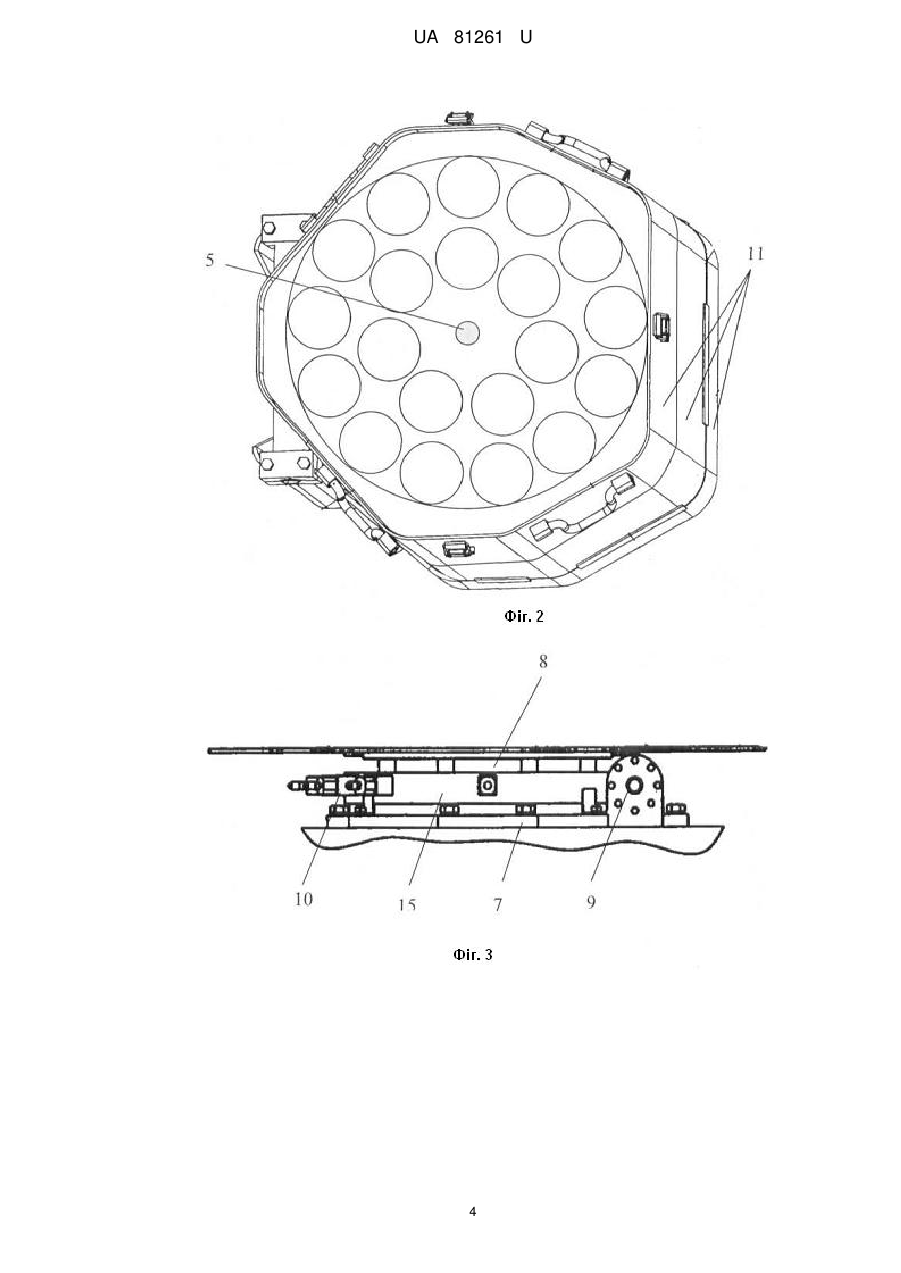

Реферат: Станок-контейнер з динамічним формуванням елемента ураження та дальності подачі інженерного боєприпасу містить контейнер, платформу, при цьому контейнер містить основу, обичайку, стержень-стійку, гніздо-контакт, причому платформа містить хрестовину основи, упор, обертач, кронштейн-упор. Контейнер містить три секції, механічні вузли, гідравлічні вузли, електричні вузли, при цьому механічні вузли містять механізм повороту, гідромеханічний стопор, причому гідравлічні вузли містять гідроприводний пристрій, гідророзподільчі пристрої, виконавчі вузли при цьому електричні вузли містять блок управління, пульт дублювання, кінцеві перемикачі, при цьому механічні вузли, гідравлічні вузли, електричні вузли розміщено на платформі. UA 81261 U (12) UA 81261 U UA 81261 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем динамічного мінування. Відомий станок, що містить основу, чашку, при цьому основа містить три шипи, скобу для анкера, клеми, центральний контакт, причому чашка містить два вікна, діелектричну втулку, фіксатор [1]. Недоліками відомого пристрою є те, що даний станок може здійснювати лише один відстріл інженерного боєприпасу з касети, після чого необхідно здійснювати заміну касети. Найбільш близьким технічним рішенням, вибраним як прототип, є станок-контейнер для пуску касет з інженерними боєприпасами, що містить контейнер, платформу, при цьому контейнер містить основу, обичайку, стержень-стійку, гніздо-контакт, причому платформа містить хрестовину основи, упор, обертач, кронштейн-упор /2/. Недоліками пристрою, вибраного за прототип, є те, що даний станок-контейнер, після заряджання, не дає змоги змінювати тип інженерних боєприпасів та дальність їх подачі. В основу корисної моделі поставлена задача, яка полягає в тому, щоб шляхом встановлення додаткового обладнання забезпечити можливість зміни типу та дальності подачі інженерного боєприпасу, в залежності від типу та місцезнаходження цілі. Суть запропонованої корисної моделі, що містить контейнер, платформу, при цьому контейнер містить основу, обичайку, стержень-стійку, гніздо-контакт, причому платформа містить хрестовину основи, упор, обертач, кронштейн-упор, полягає в тому, що додатково містить контейнер, три секції, механічні вузли, гідравлічні вузли, електричні вузли, при цьому механічні вузли містять механізм повороту, гідромеханічний стопор, причому гідравлічні вузли містять гідроприводні пристрої, гідророзподільчі пристрої, виконавчі вузли, при цьому електричні вузли містять блок управління, пульт дублювання, кінцеві перемикачі, при цьому механічні вузли, гідравлічні вузли, електричні вузли розміщено на платформі. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що станок-контейнер з динамічним формуванням елемента ураження та дальності подачі інженерного боєприпасу, який заявляється, відрізняється тим, що контейнер містить три секції, механічні вузли, гідравлічні вузли, електричні вузли, при цьому механічні вузли містять механізм повороту, гідромеханічний стопор, причому гідравлічні вузли містять гідроприводні пристрої, гідророзподільчі пристрої, виконавчі вузли, при цьому електричні вузли містять блок управління, пульт дублювання, кінцеві перемикачі, при цьому механічні вузли, гідравлічні вузли, електричні вузли розміщено на платформі. Суть корисної моделі пояснюється за допомогою схеми, яка зображена на фіг. 1 зображено вигляд з боку станка-контейнера, на фіг. 2 зображено вигляд з верху станка-контейнера, на фіг. 3 зображено вигляд з боку платформи, на фіг. 4. зображено вигляд з боку гнізда-контакту, на фіг. 5 зображено вигляд з верху платформи. Станок-контейнер з динамічним формуванням елемента ураження та дальності подачі інженерного боєприпасу конструктивно містить контейнер 1, платформу 2, обичайку 3, основу 4, стержень-стійку 5, гніздо-контакт 6, хрестовину основи 7, упор 8, обертач 9, кронштейн-упор 10, три секції 11, механічні вузли 12, гідравлічні вузли 13, електричні вузли 14, механізм повороту 15, гідромеханічний стопор 16, гідропривідний пристрій 17, гідророзподільчі пристрої 18, виконавчі вузли 19, блок управління 20, пульт дублювання 21, кінцеві перемикачі 22. Станок-контейнер з динамічним формуванням елемента ураження та дальності подачі інженерного боєприпасу працює наступним чином. При транспортуванні станка-контейнера з динамічним формуванням елементу ураження та дальності подачі інженерного боєприпасу за допомогою кронштейн-упора 10 фіксується механізм повороту 15 контейнера 1, для більшої стійкості контейнера 1 на платформі 2 закріплено хрестовину основи 7. Після встановлення станка контейнера в кожну із трьох секцій 11 закладається - в першу елементи касет з пороховим зарядом різної потужності, в другу - елементи із зарядом вибухової речовини різної потужності, в третю - бойові елементи різних типів. Отримавши сигнал блоком управління 20 здійснюється його обробка, визначається ціль та відстань до цілі, після чого сигнал надходить на пульт дублювання 21 після підтвердження сигналу пультом дублювання сигнал надходить на кінцеві перемикачі 22. При формуванні касети з інженерним боєприпасом сигнал від електричних вузлів 14 надходить до гідравлічних вузлів 13, за допомогою гідропривідного пристрою 17, гідравлічна речовина надходить на гідророзподільчі пристрої 18 та далі на виконавчі вузли 19. В свою чергу виконавчі вузли 18 приводять в дію механічні вузли 12. Механізмом повороту 15 повертаються секції 11 які закріплені на стержні-стійці 5 яка в свою чергу закріплена на основі 4, при цьому основа 4 з'єднується з обертачем 9 через упор 8. Поворот секцій здійснюється до моменту співпадання необхідної комбінації елементів касети, 1 UA 81261 U 5 10 15 20 25 30 що підлягає запуску. Обичайка 3 утримує цілісність кожної із трьох секцій 11. Після повороту, гідромеханічний стопор 16 фіксує усі три секції 11 від несанкціонованого переміщення. Після надходження сигналу до контакт-гнізда 6 від блока управління 20, здійснюється пуск сформованого боєприпасу на обрану дальність. Підвищення ефективності застосування станка-контейнера з динамічним формуванням елементу ураження та дальності подачі інженерного боєприпасу, що заявляється, досягається за рахунок того, що контейнер містить три секції, механічні вузли, гідравлічні вузли, електричні вузли, при цьому механічні вузли містять механізм повороту, гідромеханічний стопор, при чому гідравлічні вузли містять гідроприводний пристрій, гідророзподільчі пристрої, виконавчі вузли при цьому електричні вузли містять блок управління, пульт дублювання, кінцеві перемикачі. Застосування даного станка-контейнера дасть можливість безпосередньо при виявленні цілі формувати інженерний боєприпас необхідної для її ураження потужності та подавати зазначений боєприпас на найменш можливу відстань до цілі. Джерела інформації: 1. Инженерные боеприпасы: Руководство по материальной части. К. 5. -М.: Военное издательство, 1987.-96 с. - аналог. 2. Универсальный минный заградитель: Техническое описание и инструкция по эксплуатации. - М.: Военное издательство, 1989.-232 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Станок-контейнер з динамічним формуванням елемента ураження та дальності подачі інженерного боєприпаса, що містить контейнер, платформу, при цьому контейнер містить основу, обичайку, стержень-стійку, гніздо-контакт, причому платформа містить хрестовину основи, упор, обертач, кронштейн-упор, який відрізняється тим, що контейнер містить три секції, механічні вузли, гідравлічні вузли, електричні вузли, при цьому механічні вузли містять механізм повороту, гідромеханічний стопор, причому гідравлічні вузли містять гідроприводний пристрій, гідророзподільчі пристрої, виконавчі вузли, при цьому електричні вузли містять блок управління, пульт дублювання, кінцеві перемикачі, при цьому механічні вузли, гідравлічні вузли, електричні вузли розміщено на платформі. 2 UA 81261 U 3 UA 81261 U 4 UA 81261 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
