Експериментальна установка для визначення величини відхилення елемента ураження

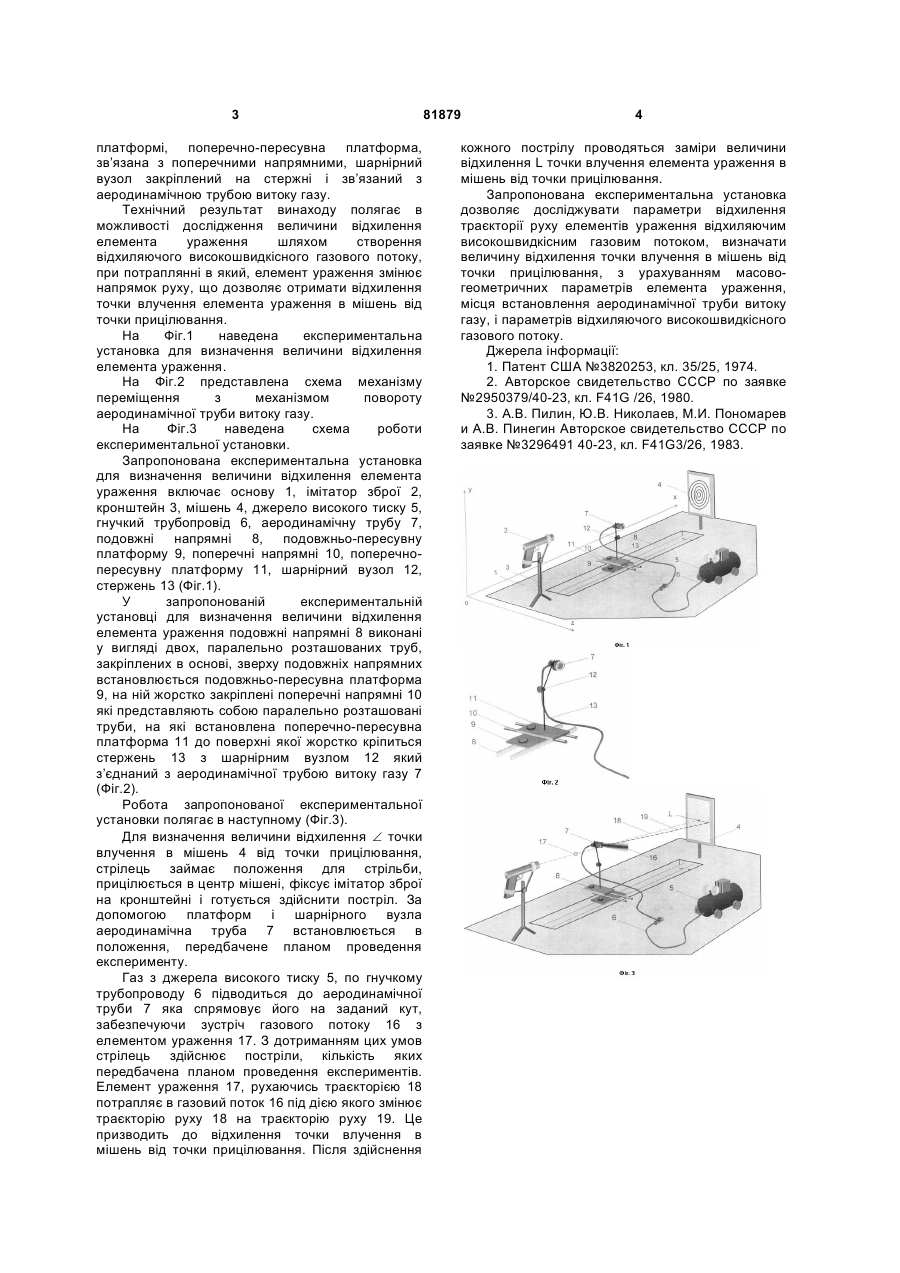

Експериментальна установка для визначення величини відхилення елемента ураження, що включає основу, імітатор зброї, який кріпиться за 3 платформі, поперечно-пересувна платформа, зв’язана з поперечними напрямними, шарнірний вузол закріплений на стержні і зв’язаний з аеродинамічною трубою витоку газу. Технічний результат винаходу полягає в можливості дослідження величини відхилення елемента ураження шляхом створення відхиляючого високошвидкісного газового потоку, при потраплянні в який, елемент ураження змінює напрямок руху, що дозволяє отримати відхилення точки влучення елемента ураження в мішень від точки прицілювання. На Фіг.1 наведена експериментальна установка для визначення величини відхилення елемента ураження. На Фіг.2 представлена схема механізму переміщення з механізмом повороту аеродинамічної труби витоку газу. На Фіг.3 наведена схема роботи експериментальної установки. Запропонована експериментальна установка для визначення величини відхилення елемента ураження включає основу 1, імітатор зброї 2, кронштейн 3, мішень 4, джерело високого тиску 5, гнучкий трубопровід 6, аеродинамічну трубу 7, подовжні напрямні 8, подовжньо-пересувну платформу 9, поперечні напрямні 10, поперечнопересувну платформу 11, шарнірний вузол 12, стержень 13 (Фіг.1). У запропонованій експериментальній установці для визначення величини відхилення елемента ураження подовжні напрямні 8 виконані у вигляді двох, паралельно розташованих труб, закріплених в основі, зверху подовжніх напрямних встановлюється подовжньо-пересувна платформа 9, на ній жорстко закріплені поперечні напрямні 10 які представляють собою паралельно розташовані труби, на які встановлена поперечно-пересувна платформа 11 до поверхні якої жорстко кріпиться стержень 13 з шарнірним вузлом 12 який з’єднаний з аеродинамічної трубою витоку газу 7 (Фіг.2). Робота запропонованої експериментальної установки полягає в наступному (Фіг.3). Для визначення величини відхилення Ð точки влучення в мішень 4 від точки прицілювання, стрілець займає положення для стрільби, прицілюється в центр мішені, фіксує імітатор зброї на кронштейні і готується здійснити постріл. За допомогою платформ і шарнірного вузла аеродинамічна труба 7 встановлюється в положення, передбачене планом проведення експерименту. Газ з джерела високого тиску 5, по гнучкому трубопроводу 6 підводиться до аеродинамічної труби 7 яка спрямовує його на заданий кут, забезпечуючи зустріч газового потоку 16 з елементом ураження 17. З дотриманням цих умов стрілець здійснює постріли, кількість яких передбачена планом проведення експериментів. Елемент ураження 17, рухаючись траєкторією 18 потрапляє в газовий поток 16 під дією якого змінює траєкторію руху 18 на траєкторію руху 19. Це призводить до відхилення точки влучення в мішень від точки прицілювання. Після здійснення 81879 4 кожного пострілу проводяться заміри величини відхилення L точки влучення елемента ураження в мішень від точки прицілювання. Запропонована експериментальна установка дозволяє досліджувати параметри відхилення траєкторії руху елементів ураження відхиляючим високошвидкісним газовим потоком, визначати величину відхилення точки влучення в мішень від точки прицілювання, з урахуванням масовогеометричних параметрів елемента ураження, місця встановлення аеродинамічної труби витоку газу, і параметрів відхиляючого високошвидкісного газового потоку. Джерела інформації: 1. Патент США №3820253, кл. 35/25, 1974. 2. Авторское свидетельство СССР по заявке №2950379/40-23, кл. F41G /26, 1980. 3. A.B. Пилин, Ю.В. Николаев, М.И. Пономарев и А.В. Пинегин Авторское свидетельство СССР по заявке №3296491 40-23, кл. F41G3/26, 1983.
