Система для реєстрації і вимірювання фізичних характеристик об’єктів живої та/або неживої природи та для дослідження взаємного впливу різних об’єктів або їх груп один на одний

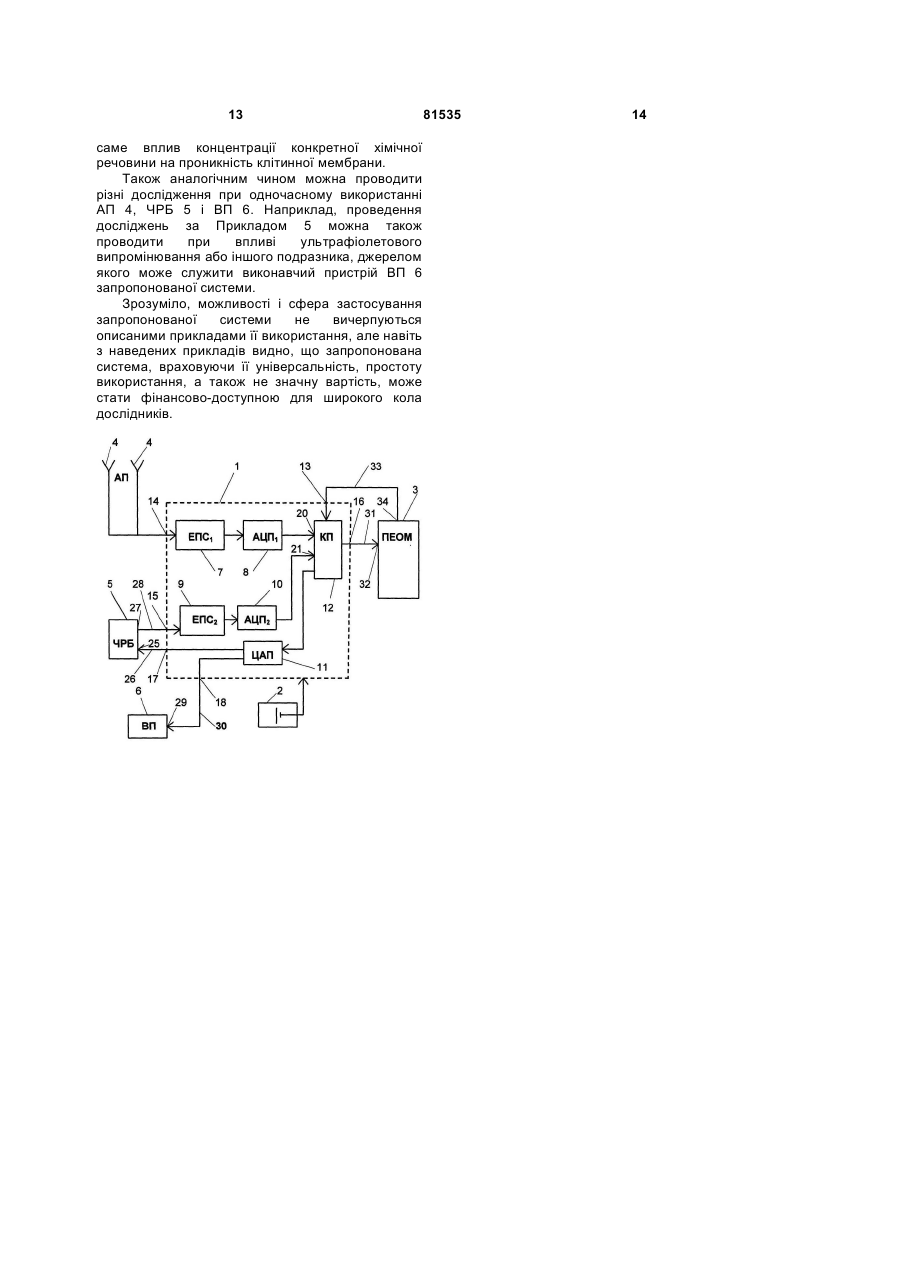

1. Система для реєстрації і вимірювання фізичних характеристик об'єктів живої та/або неживої природи та для дослідження впливу різних об'єктів або їх груп один на одний, що містить паралельно з'єднані між собою два високочутливі антенні пристрої (АП) для зняття інформації з об'єкта, що досліджується, електронний підсилювач сигналів, що надходять з виходу антенного пристрою, аналого-цифровий перетворювач та персональну електронну обчислювальну машину (ПЕОМ), яка відрізняється тим, що в систему додатково введені виконаний як плата процесорнотелеметричний блок, що забезпечений гальванічно-розв'язаним джерелом живлення постійного струму, чутливий резонансний блок (ЧРБ) і виконавчий пристрій (ВП), при цьому процесорно-телеметричний блок має три входи і три виходи для приєднання зовнішніх пристроїв системи, а до складу процесорно-телеметричного блока входять вказані послідовно з’єднані перший електронний підсилювач сигналів (ЕПС1) і перший аналого-цифровий перетворювач (АЦП1), послідовно з'єднані між собою другий електронний підсилювач сигналів (ЕПС2) і другий аналого C2 2 (19) 1 3 як для проведення різноманітних наукових досліджень так і знайти застосування на практиці в різних галузях народного господарства, медицини, тощо. [З патенту Російської Федерації №2214595, М.кл.7 G01N33/48, А61Н1/00, опубл. 20.10.2003] відомий діагностичний пристрій для неінвазійного виявлення присутності ксенобіотика в організмі пацієнта, який містить блок електродів, аналогоцифровий перетворювач, що підключений до входа блока вимірювання і реєстрації, що містить процесор, оперативний і постійний запам'ятовуючий пристрій, входи виходи яких з'єднані з шиною даних, інтерфейс вводу-виводу, блок зберігання інформації, блок калібровки, пульт керування і відображаючий пристрій, а також блок керування. Крім того відомий діагностичний пристрій містить буферний регістр і цифроаналоговий перетворювач, блок електродів з'єднаний з аналого-цифровим перетворювачем через блоки комутації і підсилення сигналу, активні електроди в блоці електродів виконані як пружні пластини з тензорезисторами, а в блок вимірювання і реєстрації введені додатково блок порівняння, задавай тиску і таймер, при цьому виходи блока керування підключені відповідно до керуючих входів блока комутації, аналоговоцифрового перетворювача, буферного регістра цифро-аналогового перетворювача і інтерфейсе вводу-виводу, інформаційний вхід якого з'єднаний з виходом аналого-цифрового перетворювача, виход відключен через буферний регістр і цифроаналоговий перетворювач до блоку електродів, а входи-виходи - до входів-виходів шини даних, до якої підключені входи-виходи блока порівняння, блока зберігання інформації і блока калібровки, а також таймера і задатчика тиску, виход якого з'єднаний зі входом блока порівняння параметрів, а пульт керування і пристрій відображення підключені до інтерфейсу вводу-виводу. [З опису до патенту України на винахід №55432, опубл. 15.04.2003 в бюл. №4, М.кл.7 А61Н39/00] відомий пристрій для діагностування функціональних змін організму людини, який містить непроколюючі позитивні та негативні електроди, виконані з різноманітних металів, мікропідсилювач, аналого-цифровий перетворювач, аналоговий комутатор, фільтр, пристрій зв'язку з ЕОМ, блок керування, ЕОМ, причому кожен з 24 позитивних електродів під'єднаний до відповідного входу аналогово комутатора, вихід якого з'єднаний з входом мікропідсилювача, вихід якого з'єднаний з інформаційним входом аналого-цифрового перетворювача, вихід якого з'єднаний з входом пристрою зв'язку з ЕОМ, вихід якого з'єднаний з входом ЕОМ, перший вихід блока керування з'єднаний з входом ЕОМ, перший вихід блока керування з'єднаний з керуючим входом аналогово комутатора, другий керуючий вихід блока керування з'єднаний керуючим входом АЦП, третій вихід блока керування з'єднаний з керуючим входом пристрою з'єднання з ЕОМ, негативні електроди приєднані до входу "аналогова земля" мікропідсилювача, крім того, позитивні електроди 81535 4 виконані у вигляді браслетів з шести пластин з діелектричного матеріалу, в місцях зняття біопотенціалів встановлений металевий електрод, де негативні електроди виконані з металу у вигляді шайби, з'єднаної підковоподібною скобою з пружного матеріалу та шайбою з діелектричного матеріалу. Винахід відноситься до медичної діагностичної техніки і може бути використаний для діагностики стану людини. Робота на такому пристрою потребує від оператора спеціальних знань в області акупунктури та медицини. При цьому відомий пристрій передбачає використання контактних електродів, які роблять процес дослідження не дуже приємним для пацієнта. Використання одного того ж самого набору контактних електродів для дослідження різних пацієнтів робить цей пристрій септичним при його використанні на різних пацієнтах. Також відома система для діагностування біологічного гомеостазу біологічного об'єкта або щонайменше однієї з його частин, яка дає змогу вимірювати та реєструвати фізичні характеристики об'єктів живої природи [див. деклараційний патент України на корисну модель №6841, Μ.кл.7 А61В5/00, опубл. 16.05.2005р. в бюл. №5]. Вказана система містить паралельно з'єднані між собою антенні пристрої для зняття інформації з біологічного об'єкта, що досліджується, електронний підсилювач сигналів, що надходять з виходу антенного пристрою, аналого-цифровий перетворювач (АЦП), персональну електронну обчислювальну машину (ПЕОМ), з цифровим входом якої з'єднаний вихід АЦП. При цьому ПЕОМ постачена спеціалізованим програмним забезпеченням і базою даних записаних еталонних сигналів для різних частин біологічного об'єкта, що відповідають різним станам гомеостазу цих частин. Робота антенних пристроїв відомої системи діагностування заснована на використанні процесів в напівпровідникових переходах компонентів антенних пристроїв, що описуються рівнянням Шредінгера і мають діапазон чутливості 0,5МкВ-5В. Високочутливі антенні пристрої, які використовують у відомій системі, закріплюють на голові біологічного об'єкта. Прийняті антенними пристроями сигнали електромагнітного поля головного мозку біологічного об'єкта підсилюють за допомогою електронного підсилювача подають їх на вхід аналого-цифрового перетворювача (АЦП), який перетворює їх у цифровий двійковій код. Після чого перетворені сигналу надходять на цифровий вхід ПЕОМ, що містить спеціалізоване програмне забезпечення і зазначену базу даних еталонних сигналів. За допомогою спеціалізованого програмного забезпечення із загального потоку перетворених сигналів виділяють сигнали, відповідні сигналам, щонайменше, однієї з частин біологічного об'єкта, і потім порівнюють значення виділених сигналів з еталонними сигналами даних частин біологічного об'єкта, що містяться в базі даних еталонних сигналів, для знаходження еталонних сигналів, які 5 мають спектральну схожість з виділеними сигналами, а про стан біологічного гомеостазу біологічного об'єкта або його частин судять по знайдених у базі даних еталонних сигналах з найбільшою спектральною схожістю. Це дозволяє проводити діагностування стану гомеостазу біологічного об'єкта без будь-якого негативного впливу на біологічний об'єкт шляхом вимірювання і реєстрації електромагнітного поля головного мозку біологічного об'єкта. Тобто відома [система за деклараційним патентом України корисну модель №6851] дозволяє проводити вимірювати та реєструвати фізичні характеристики біологічних об'єктів неінвазійно й асептично. Завдяки того, що відома система діагностування містить антенні пристрої з висовую ступінню чутливості, це дозволяє використовувати її для реєстрації і вимірювання фізичних характеристик інших об'єктів живої та/або неживої природи шляхом реєстрації та вимірювання електромагнітних характеристик цих об'єктів при розташуванні останніх в зоні дії цих антенних пристроїв. Оскільки різні об'єкти характеризуються різними електромагнітними полями, то використання цієї обставини дозволяє реєструвати і вимірювати фізичні характеристики об'єктів шляхом реєстрації і вимірювання характеристик електромагнітних полів цих об'єктів. Відома система характеризується простотою і високою точності вимірювання, при цьому ця система є атравматичною і антисептичною при застосуванні її на біологічних об'єктах, оскільки реєстрація і вимірювання фізичних характеристик досліджуваних об'єктів здійснюється безконтактним методом за допомогою антенних пристроїв без заподіяння шкоди біологічним об'єктам. Крім того, при дослідженні або діагностуванні біологічних об'єктів оператору не треба володіти додатковими спеціальними знаннями для проведення досліджень або діагностування біологічних об'єктів, крім тих, які дають йому змогу вільно користатися комп'ютерною програмою, що використовується при роботі відомої системи. В той же час при проведенні різних досліджень часто буває потрібно визначити, як будуть впливати одні об'єкти на інші, або як будуть впливати на властивості чи характеристики об'єктів ті чі інші зовнішні подразники, або як будуть впливати одні об'єкти на інші при різних зовнішніх подразниках. При цьому бажано, щоб витрати на такі дослідження а також термін проведення таких досліджень були мінімальними. Задачею даного винаходу є створення системи для реєстрації й вимірювання фізичних характеристик об'єктів живої та/або неживої природи, а також для дослідження взаємного впливу різних об'єктів або їх груп один на одного, яка за рахунок використання персональної електронної обчислювальної машини зі спеціальним програмним забезпеченням, і використання спеціального процесорнотелеметричного блоку і декількох зовнішніх пристроїв дозволяє оперативно проводити високоточні реєстрації, вимірювання і різні 81535 6 дослідження характеристик різних об'єктів живої і неживої природи та їх взаємного впливу між собою з найменшими часовими затратами а також найкращим співвідношенням ціна/якість отриманих результатів досліджень, що значно розширює функціональні можливості системи і робить її універсальною атравматичною і асептичною системою для вимірювань і досліджень а також фінансово-доступною для широкого кола дослідників. Поставлена технічна задача вирішується за допомогою системи для реєстрації й вимірювання фізичних характеристик об'єктів живої та/або неживої природи, а також для дослідження впливу різних об'єктів або їх груп один на одного, до складу якої входять паралельно з'єднані між собою два високочутливі антенні пристрої (АП) для зняття інформації з об'єкта, що досліджується, електронний підсилювач сигналів (ЕПС1), що надходять з виходу антенного пристрою, аналогоцифровий перетворювач (АЦП1) та персональну електронну обчислювальну машину (ПЕОМ), яка згідно з винаходом містить виконаний як плата процесорно-телеметричний блок, що забезпечений гальванічно-розв'язаним джерелом живлення постійного струму, і додатково чутливий резонансний блок (ЧРБ) і виконавчий пристрій (ВП), при цьому процесорно-телеметричний блок має три входи і три виходи для приєднання зовнішніх пристроїв системи, а до складу процесорно-телеметричного блока входять вказані електронний підсилювач сигналів (ЕПС1) і аналого-цифровий перетворювач (АЦП1), послідовно з'єднані між собою додатковий електронний підсилювач сигналів (ЕПС2) і додатковий аналого-цифровий перетворювач (АЦП2), а також цифро-аналоговий перетворювач (ЦАП), що містить один вхід і два виходи, і комутуючий пристрій (КП), що містить три входи і два виходи, при цьому перший вхід КП з'єднаний з першим входом процесорно-телеметричного блоку, який призначений для з'єднання з керуючою лінією ПЕВМ, а перший вихід КП з'єднаний з першим виходом процесорнотелеметричного блока, який призначений для з'єднання з цифровим входом ПЕОМ, до другого і третього входів КП приєднані виходи відповідно АЦП1 і АЦП2, а другий вихід КП з'єднаний з входом ЦАП, з входом ЕПС1 з'єднаний другий вхід процесорно-телеметричного блока, який призначений для приєднання АП, а з входом ЕПС2 з'єднаний третій вхід процесорно-телеметричного блока, що призначений для приєднання до нього виходу ЧБР, два виходи ЦАП з'єднані відповідно з другим і третім виходами процесорнотелеметричного блока, що призначені для з'єднання відповідно з входом ЧБР і входом ВП. Даний винахід базується на тому, що будь який об'єкт живої або неживої природи має специфічні притаманні лише йому характеристики електромагнітного поля, яке відповідає коректному стану цього об'єкта в певний час його існування, будь то об'єкт живої або неживої природи. Реєструючи характеристики електромагнітних полів різних окремих об'єктів і/або груп об'єктів, як 7 при нормальних умовах оточуючого середовища, так в разі потреби, при штучно створених умовах оточуючого середовища, коли ці об'єкти перебувають під впливом інших об’єктів, можна створити базу даних характеристик електромагнітних полів досліджених об'єктів, використовуючи для цього певну систему пристроїв, включаючих ПЕОМ, постачену спеціальною комп'ютерною програмою, і за допомогою цієї системи пристроїв проводити вимірювання фізичних характеристик різних досліджуваних об'єктів, проводити високоточну ідентифікацію об'єктів шляхом порівняння характеристик електромагнітних полів цих об'єктів з характеристиками електромагнітних полів об'єктів, що попередньо занесені в базу даних спеціальної комп'ютерної програми, або досліджувати за допомогою вказаної системи пристроїв взаємний вплив об'єктів, що досліджуються, один на одного. Наведене вище виконання запропонованої системи, робить її універсальною і багатофункціональною. Завдяки високій чутливості АП і ЧРБ система дозволяє проводити реєстрації, вимірювання і різноманітні дослідження характеристик різних щонайменше двох різних об'єктів живої і неживої природи та їх взаємного впливу між собою з досить високою точністю. Завдяки того, що система складається з незначної кількості пристроїв, що не дуже дорого коштують, і в той же час які є досить бистродіючими і високоточними пристроями, це дозволяє оперативно проводити високоточні реєстрації, вимірювання і різноманітні дослідження характеристик різних об'єктів живої і неживої природи та їх взаємного впливу між собою з найменшими часовими витратами і найкращим співвідношенням ціна/якість отриманих результатів досліджень. Все це значно розширює функціональні можливості запропонованої системи, робить її універсальною атравматичною і асептичною системою для вимірювань і досліджень, а також фінансово-доступною для широкого кола дослідників. Виконавчий пристрій виконують керованим за допомогою ПЕОМ, який здатен виробляти принаймні один вид електромагнітних хвиль у широкому діапазоні частот. Це дозволяє проводити дослідження впливу на характеристики об'єктів будь якого зовнішнього подразника при різних ступенях його інтенсивності. Виконавчий пристрій може бути виконаний як пристрій, призначений для вироблення світлових імпульсів. Виконавчий пристрій може бути виконаний як електроємкість. Виконавчий пристрій може бути виконаний як індуктивність. Виконавчий пристрій може бути виконаний як магнітний пристрій. Система, що заявляється, задовольняє критерію патентоспроможності "новизна", як вона не є частиною існуючого рівня техніки. Система, що заявляється, задовольняє критерію патентоспроможності "винахідницький 81535 8 рівень", бо містить нову сукупність конструктивних елементів, та нову сукупність зв'язків між ними, які не є очевидними для фахівців. Система, що заявляється, задовольняє критерію патентоспроможності "промислова придатність", так як вона вже використовується разом з програмним продуктом "Комп'ютерна програма і база даних до неї "Программа психофизических исследований Метапатия/Metapathia", на яке видане [свідоцтво України про реєстрацію авторського права на твір №10714, дата реєстрації - 06.08.2004]. Автором зазначеного зареєстрованого програмного продукту і винахідником даної корисної моделі є одна і та ж сама фізична особа. Більш детально система, що заявляється, описана нижче. На кресленні, що додається, зображена блок схема запропонованої системи для реєстрації й вимірювання фізичних характеристик об'єктів живої та/або неживої природи, а також для дослідження впливу різних об'єктів або їх груп один на одного. Система містить процесорно-телеметричний блок 1, що забезпечений гальванічно-розв'язаним джерелом 2 живлення постійного струму, персональну електронно-обчислювальну машину (ПЕОМ) 3, а також з'єднані з блоком 1 наступні зовнішні пристрої: паралельно з'єднані між собою два високочутливі антенні пристрої (АП) 4, які призначені для зняття інформації з об'єкта, переважно біологічного, що досліджується, чутливий резонансний блок (ЧРБ) 5 для вимірювання фізичних характеристик основного або додаткового об'єкта, що досліджується, та виконавчий пристрій (ВП) 6. Процесорнотелеметричний блок 1 виконаний, переважно, за допомогою платної технології як плата з встановленими на неї інтегральними мікросхемами високого ступеню інтеграцій та дискретними електронними компонентами. ПЕОМ 3, яка входить до складу системи, що заявляється, постачена спеціальним програмним забезпеченням і базою даних значень еталонних сигналів для різних частин біологічного об'єкта, що відповідають різним станам гомеостазу цих частин. ПЕОМ 3 може також бути постачена базою даних про стан будь-яких інших об'єктів живої або неживої природи. Два АП 4 є високочутливими пристроями, робота яких заснована на використанні фізичних процесів в напівпровідникових переходах компонентів антенних пристроїв, описуваних рівнянням Шредінгера, і які мають діапазон чутливості близько 0,5Мкв-5В. ЧРБ 5 має вигляд циліндричної ємкості, що виконана з матеріалу нейтрального до електромагнітних випромінювань, наприклад, з міді, алюмінію, титану, тощо. Усередині ЧБР 5 містить блок індуктивності, який складається з одної або декількох індуктивностей. ВП 6 призначений для впливу на об'єкт дослідження у процесі вимірювання його фізичних характеристик. ВП виконаний керованим за допомогою ПЕОМ і здатний виробляти один вид 9 електромагнітних хвиль у широкому діапазоні частот, тощо. ВП 6 може бути виконаний як світильний пристрій, що містить набір змінних джерел світла в діапазоні, наприклад, від інфрачервоного (ІН) до ультрафіолетового (УФ) випромінювання; як електрична ємкість, як індуктивність, як магнітний (електромагнітний) пристрій, тощо. Процесорно-телеметричний блок 1 містить перший електронний підсилювач сигналів (ЕПС1) 7, перший аналого-цифровий перетворювач (АЦП1) 8, другий електронний підсилювач сигналів (ЕПС2) 9, другий аналого-цифровий перетворювач (АЦП1) 10, цифро-аналоговий перетворювач (ЦАП) 11, і комутуючий пристрій (КП) 12, а також має три входи 13,14,15 і три виходи 16,17,18, що призначені для з'єднання з ПЕОМ З, АП 4, ЧРБ 5 і ВП 6. КП 12 постачений спеціальною програмою, виконаної як мікросхема, що призначена для керування роботою процесорно-телеметричного блока 1. КП 12 містить три входи 19, 20, 21 і два виходи 22, 23. Вхід 19 КП 12 з'єднаний з входом 13 процесорно-телеметричного блока 1, а його вихід 22 з'єднаний з виходом 16 процесорнотелеметричного блока 1. Вхід 14 процесорно-телеметричного блока 1 з'єднаний з входом ЕПС1, вихід якого з'єднаний з входом АЦП1, вихід якого в свою чергу з'єднаний з входом 20 КП 12. Вхід 15 процесорнотелеметричного блока 1 з'єднаний з входом ЕПС2, вихід якого з'єднаний з входом АЦП2, вихід якого в свою чергу з'єднаний з входом 21 КП 12. Вихід 23 КП 12 з'єднаний з входом ЦАП, при цьому один вихід ЦАП 11 з'єднаний з виходом 17 процесорнотелеметричного блока 1, а другий вихід ЦАП 11 з'єднаний з виходом 18 процесорнотелеметричного блока 1. Два АП 4 зовнішньою лінією 24 з'єднані з входом 14 процесорно-телеметричного блока 1. Вхід 25 ЧБР 5 з'єднаний зовнішньою лінією 26 з виходом 17 процесорно-телеметричного блока 1, а вихід 27 ЧБР 5 з'єднаний зовнішньою лінією 28 з входом 15 процесорно-телеметричного блока 1. Вхід 29 ВП 6 приєднаний за допомогою зовнішньої лінії 30 до входа 18 процесорно-телеметричного блока 1. Вихід 16 процесорно-телеметричного блока 1 з'єднаний зовнішньою лінією 31 з цифровим входом 32 ПЕОМ 3. Вхід 13 КП 12 з'єднаний зовнішньою керуючою лінією 33 ПЕОМ, що з'єднана з керуючим виходом 34 ПЕОМ 3. Розглянемо роботу системи на прикладі її використання в різних робочих режимах на декількох конкретних прикладах. Режим 1. Вимірювання та реєстрація фізичних характеристик об'єктів живої або неживої природи з використанням АП 4. Приклад 1. Використання запропонованої системи для вимірювання та реєстрації фізичних характеристик біологічного об'єкту, наприклад обстеження біологічного гомеостазу пацієнта (людини). За допомогою двох АП 4, які розміщені зовні на голові пацієнта в зоні двох півкуль головного мозку, приймають сигнали електромагнітного поля 81535 10 головного мозку, що надходять з двох його півкуль. Прийняті антенними пристроями АП 4 сигнали підсилюють за допомогою ЕПС1 7, після чого підсилені сигнали надходять до АЦП1 8, за допомогою якого вони перетворюються в сигнали, що мають цифровий двійковий код, і подають перетворені сигнали через КП 12 на цифровий вхід 32 ПЕОМ 3, що містить спеціалізоване програмне забезпечення і базу даних еталонних сигналів для різних частин біологічного об'єкта, що відповідають різним станам гомеостазу цих частин. За допомогою спеціалізованого програмного забезпечення із загального потоку перетворених сигналів виділяють сигнали, відповідні сигналам, щонайменше, однієї з частин біологічного об'єкта, і потім порівнюють значення виділених сигналів з еталонними сигналами даних частин біологічного об'єкта, які містяться в базі даних еталонних сигналів, для знаходження еталонних сигналів, які мають найбільшу спектральну схожість з виділеними сигналами, а про стан біологічного гомеостазу біологічного об'єкта або його частини судять по знайденим у базі даних еталонних сигналах з найбільшою спектральною схожістю. Під час здійснення запропонованого способу можуть бути використані додаткові бази даних еталонних сигналів для різних частин біологічного об'єкта, відповідних різним станам гомеостазу цих частин, які містяться в пам'яті інших комп'ютерів. Приклад 2. Використання запропонованої системи для реєстрації та вимірювання фізичних характеристик об'єкта неживої природи. Об'єкт неживої природи, який треба дослідити розміщують у зоні дії антенних пристроїв АП 4. Прийняті антенними пристроями АП 4 сигнали підсилюють за допомогою ЕПС1 7, після чого підсилені сигнали надходять до АЦП1 8, за допомогою якого вони перетворюються в сигнали, що мають цифровий двійковий код, і подають перетворені сигнали через КП 12 на цифровий вхід 32 ПЕОМ 3, що містить спеціалізоване програмне забезпечення. Реєстрація підсилених і перетворених сигналів, що надходять до ПЕОМ 3 від АП 4, здійснюється за допомогою спеціального програмного забезпечення ПЕОМ шляхом запису цих сигналів у базу даних відповідної програми ПЕОМ. Вимірювання величини фізичних характеристик досліджуваного об'єкта здійснюється шляхом порівняння сигналів, що були записані в базу даних відповідної програми при дослідженні цього об'єкту, з сигналами, що відповідають фізичним характеристикам інших об'єктів або того ж самого об'єкта, що містяться в базі даних відповідної програми. Використання запропонованої системи в режимі 1 її роботи дозволяє також заносити в базу даних відповідної комп'ютерного програми еталонні сигнали, що відповідають фізичним характеристикам певного об'єкта живої або неживої природи при конкретних умовах. При цьому в якості еталонних сигналів програма заносить в базу даних усереднені значення сигналів, отримані при багаторазових 11 вимірюваннях, здійснених на протязі короткого проміжку часу за допомогою спеціального програмного забезпечення. Режим 2. Реєстрація та вимірювання фізичних характеристик різних об'єктів з використанням ЧРБ 5. Приклад 3. Треба зареєструвати і виміряти фізичну характеристику одного з об'єктів живої або неживої природи з використанням ЧРБ 5. При переході в режим 2 за допомогою програмного забезпечення ПЕОМ З дається команда на переключення в режим 2. При цьому через керуючу лінію 33 ПЕОМ на вхід 19 КП 12 надходить відповідний сигнал, який з'єднує з ПЕОМ вхід 21 і вихід 23 КП12, а отже і ЧРБ 5. При цьому з КП 12 через вихід 23 на вход ЦАП надходить двійковий сигнал, який ЦАП перетворює в аналоговий сигнал, що надходить на два його виходи. Перетворений сигнал, що надходить з першого виходу ЦАП на з'єднаний з ним за допомогою лінії 26 ЧРБ 5, створює на ЧРБ певний початковий розмір електромагнітного поля, характеристика якого у вигляді сигналу, що знімається з виходу 27 ЧРБ 5 надходить через лінію 28 на ЕПС2 9, який підсилює отриманий сигнал і передає його на АЦП2 10, який перетворює отриманий підсилений аналоговий сигнал в сигнал, що має двійковий код. Перетворений сигнал надходить на вхід 23 КП 12 і далі надходить на вхід 32 ПЕОМ. За допомогою програмного забезпечення оператор ПЕОМ 3 реєструє цей сигнал і заносить в базу даних і в разі потреби виводить зображення цього сигнала на дисплей ПЕОМ. Об'єкт живої або неживої природи, який хочуть дослідити, розміщують усередині ЧБР 5. Внаслідок присутності досліджуваного об'єкту усередині ЧБР 5 змінюються початкові характеристики електромагнітного поля ЧБР 5. В наслідок цього на виході 27 ЧБР 5 змінюється вихідний сигнал, який підсилений за допомогою ЕПС2 і перетворений в АЦП2 надходить через КП 12 до ПЕОМ 3 і фіксується за командою оператора або програми в пам'яті ПЕОМ 3. Шляхом порівняння початкового і зміненого значень сигналів, що надходять з ЧРБ 5 на ПЕОМ 3, вимірюють фізичну характеристику об'єкта, що досліджують за допомогою ЧРБ. Режим 3. Перенесення електромагнітних характеристик, що відповідають певному стану одних об'єктів або процесів на інші об'єкти або процеси. Приклад 4. Треба визначити вплив електромагнітного поля, потоку світла і сумісного впливу цих двох факторів на швидкість проходження хімічної реакції полімеризації мономерної речовини етилену, а також порівняти цю швидкість зі швидкістю проходження вказаної хімічної реакції полімеризації у звичайних умовах. При переході в режим 3 за допомогою програмного забезпечення ПЕОМ З дається команда на переключення в режим 3. При цьому на ЧБР 5 установлюється визначений початковий 81535 12 розмір електромагнітного поля, про що на ПЕОМ 3 надходить відповідний сигнал з ЧРБ 5, як це було описано раніше в Прикладі 3. Усередині ЧБР 5 розміщуємо в ампулі порцію етилену. Проводимо реакцію полімеризації етилену у звичайних умовах, традиційних для проведення даного процесу, при цьому через певні проміжки часу, наприклад, через кожні 5 хвилин реєструємо і записуємо за допомогою програмного забезпечення ПЕОМ 3 характеристики проходження процесу полімеризації поліетилену до його завершення. Після завершення дослідження реакції полімеризації етилену при звичайних умовах звільняємо ЧРБ 5 від ампули, в якій проходив вказаний процес полімеризації. Потім усередині ЧРБ 5 розміщують другу аналогічну ампулу с этиленом і проводимо реакцію полімеризації етилену за тих же умов, але при додатковому впливі електромагнітного поля. Реєстрацію сигналів, що надходять з виходу ЧРБ 5 на ПЕОМ 3 проводять вищезазначеним способом через рівні проміжки часу. Аналогічним чином проводимо окремо реакцію полімеризації етилену за тих же умов, але при додатковому впливі потоку світла та реакцію полімеризації етилену при одночасному впливі електромагнітного поля та світла. Як джерело світло та джерело электромагнитного поля або їх комбінації використовують відповідно вибраний виконавчий пристрій ВП 6 запропонованої системи. Задания і підтримання заданих параметрів впливу зазначених факторів на процеси полімеризації, що досліджуються, здійснюються програмно за допомогою програмного забезпечення ПЕОМ 3 і процесорно-телеметричного блока 1. За результатами отриманих даних визначаємо ступінь впливу окремої і сумісної дії зазначених факторів на процес полімеризації етилену. Режим 4. Дослідження взаємного впливу двох різних груп об'єктів, кожна з яких складається з одного або декількох об'єктів з одночасним використанням АП 4 та ЧРБ 5. Приклад 5. Треба дослідити вплив концентрації конкретної хімічної речовини на проникність клітинної мембрани. Розмістимо в зоні дії АП 4 бюретку з біологічним матеріалом, а всередині ЧРБ 5 розмістимо хімічну речовину. Сигнали від АП 4 підсилені в ЕПС1 і перетворені у двійковий код за допомогою АЦП1 через КП 12 надходять і реєструються за допомогою програмного забезпечення в ПЕОМ 3. Аналогічно сигнали, що надходять і виходу 27 ЧРБ 5, підсилюються в ЕПС2 і перетворюються у двійковий кід за допомогою АЦП2 і таким чином підсилені і перетворені сигнали через КП 12 надходять і реєструються за допомогою програмного забезпечення в ПЕОМ 3. Після завершення досліджень і реєстрації сигналів, що надійшли до ПЕОМ від АП 4 і ЧРБ 5, шляхом програмної обробки переданих в ПЕОМ характеристики біологічного матеріалу і хімічної речовини визначають взаємний вплив об'єктів, а 13 саме вплив концентрації конкретної хімічної речовини на проникність клітинної мембрани. Також аналогічним чином можна проводити різні дослідження при одночасному використанні АП 4, ЧРБ 5 і ВП 6. Наприклад, проведення досліджень за Прикладом 5 можна також проводити при впливі ультрафіолетового випромінювання або іншого подразника, джерелом якого може служити виконавчий пристрій ВП 6 запропонованої системи. Зрозуміло, можливості і сфера застосування запропонованої системи не вичерпуються описаними прикладами її використання, але навіть з наведених прикладів видно, що запропонована система, враховуючи її універсальність, простоту використання, а також не значну вартість, може стати фінансово-доступною для широкого кола дослідників. 81535 14
