Внутрішньовуликова поїлка-годівниця сальнікова-саніна

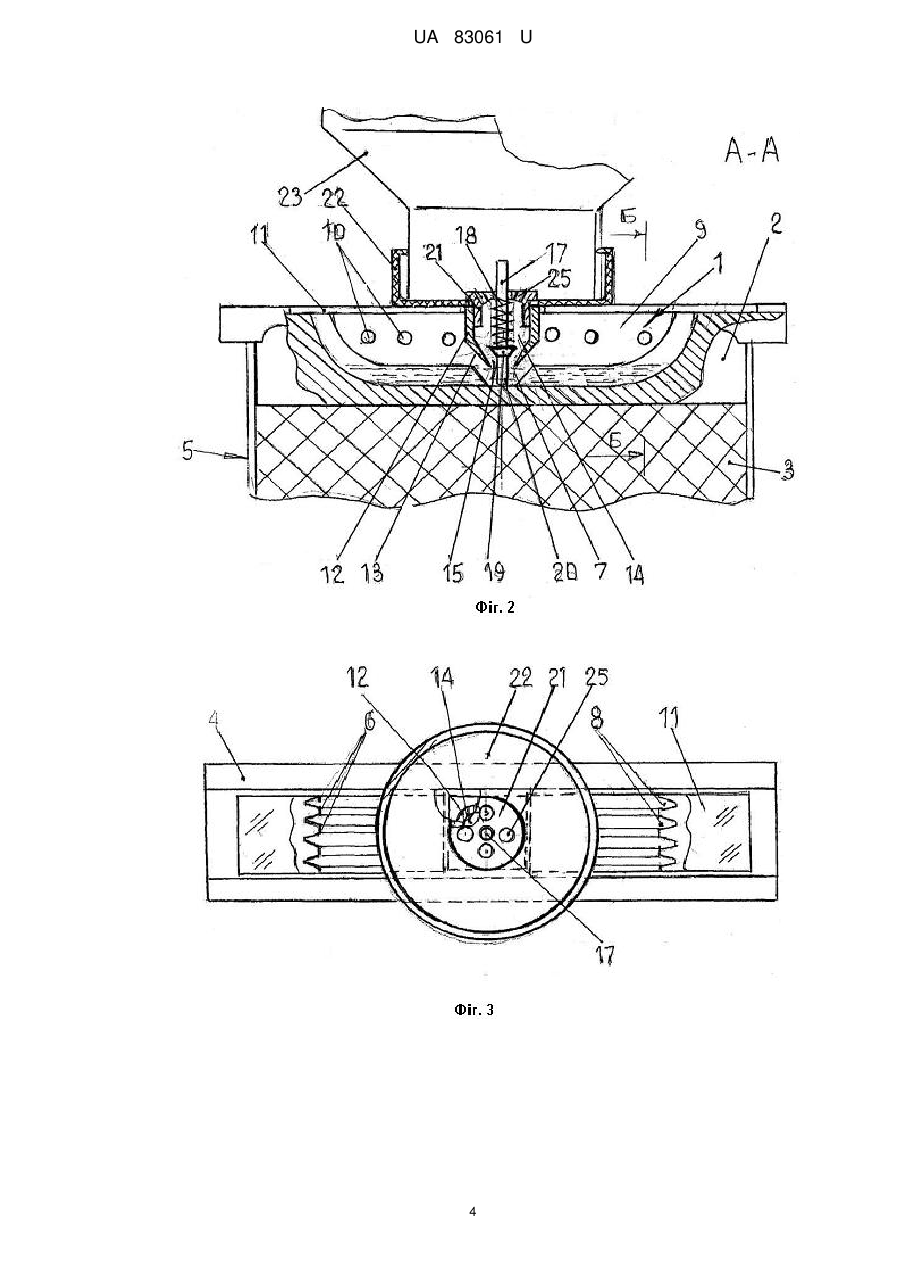

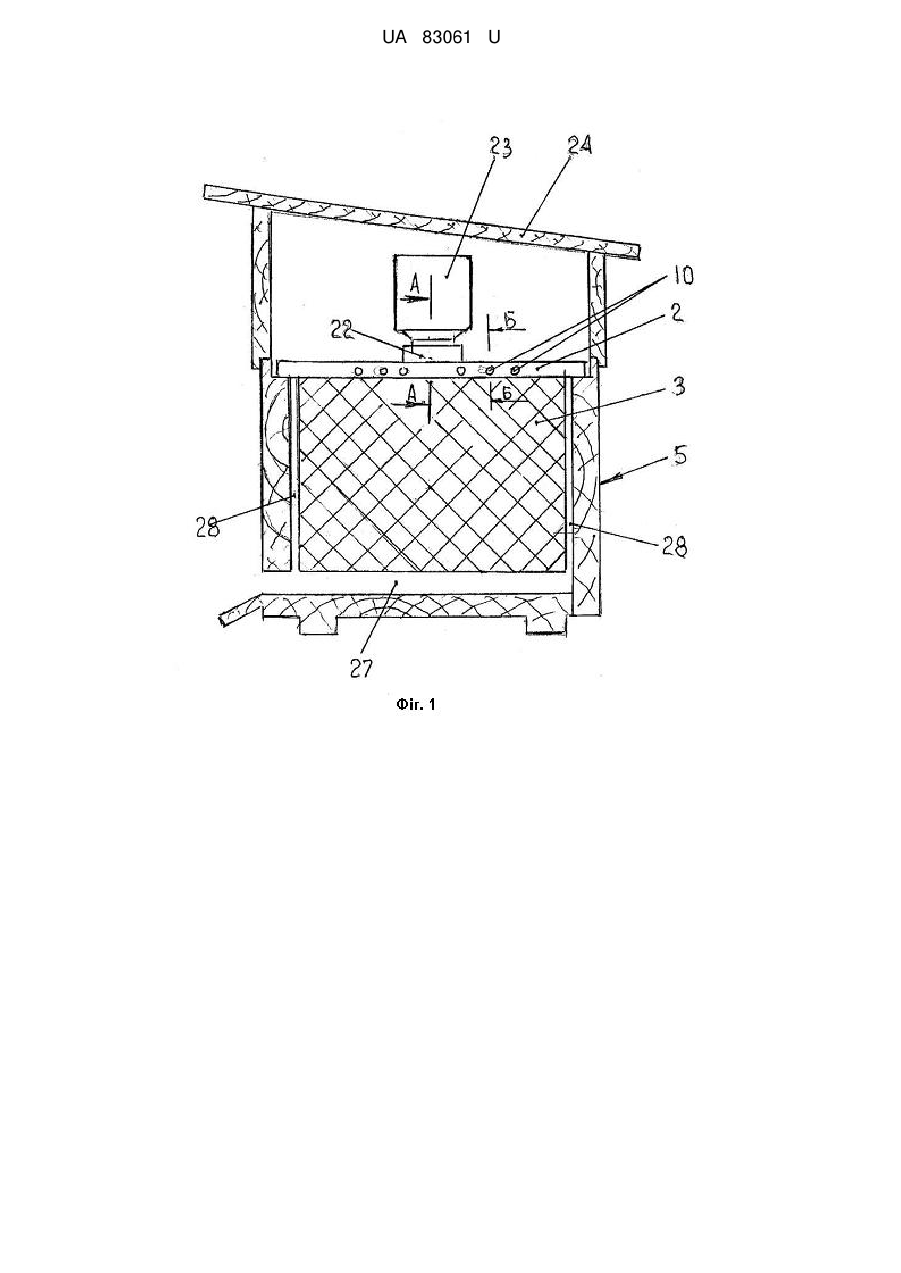

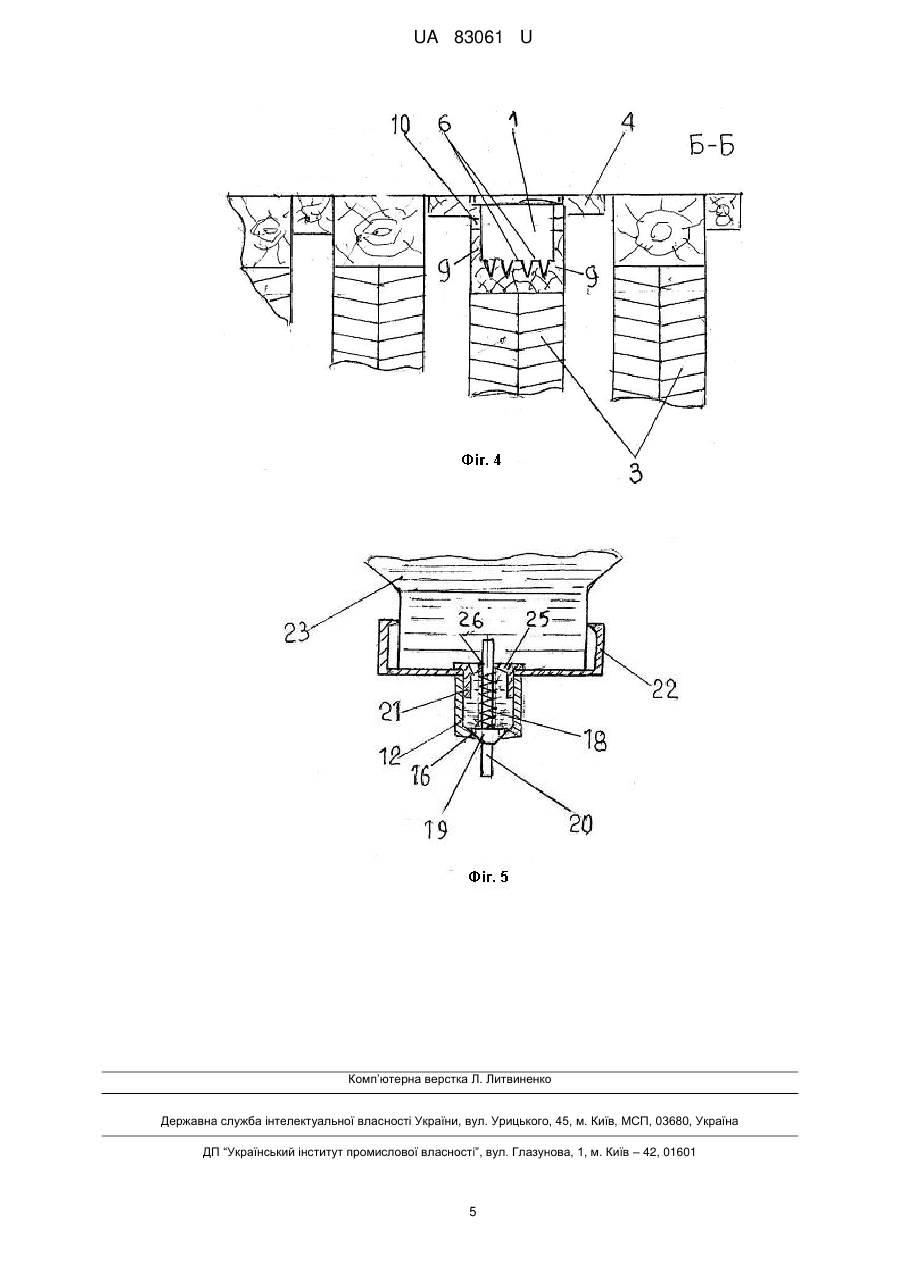

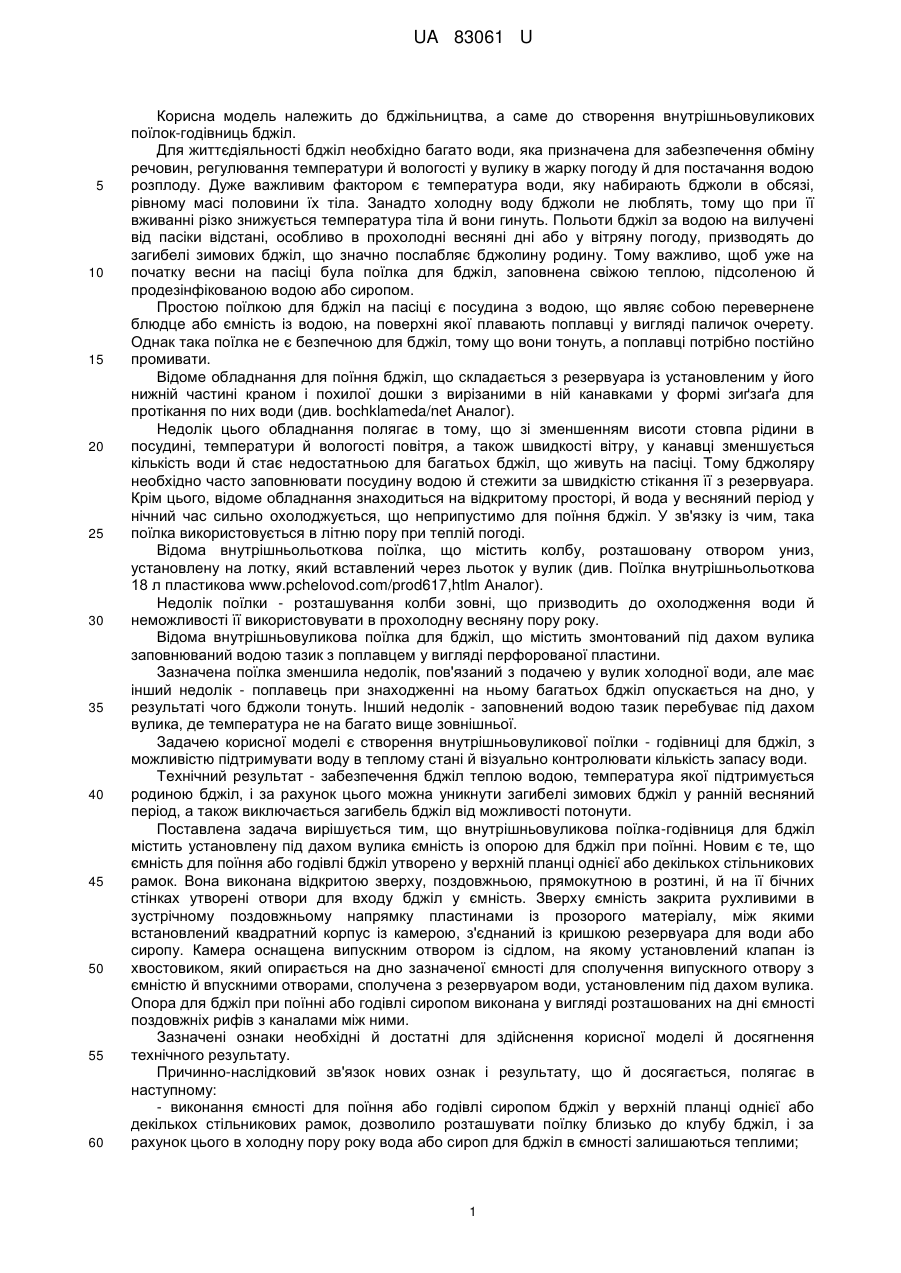

Реферат: Внутрішньовуликова поїлка-годівниця бджіл містить установлену під дахом вулика ємність для поїння або годівлі сиропом бджіл, що утворена у верхній планці однієї або декількох стільникових рамок, та виконана відкритою зверху, поздовжньою, прямокутною в розтині, на бічних стінках виконані отвори для входу бджіл у ємність, закриту зверху рухливими в зустрічному поздовжньому напрямку пластинами із прозорого матеріалу. Між пластинами встановлений квадратний корпус із камерою, з'єднаний із кришкою резервуара для води або сиропу, сполучений випускним отвором з ємністю, на якому установлений клапан, із хвостовиком, що опираються на дно зазначеної ємності для його відкривання, й впускними отворами - із зазначеним резервуаром, а опора для бджіл виконана у вигляді поздовжніх рифів з каналами між ними, ширина яких менше розміру бджоли, а глибина дорівнює довжині її хоботка. UA 83061 U (54) ВНУТРІШНЬОВУЛИКОВА ПОЇЛКА-ГОДІВНИЦЯ САЛЬНІКОВА-САНІНА UA 83061 U UA 83061 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бджільництва, а саме до створення внутрішньовуликових поїлок-годівниць бджіл. Для життєдіяльності бджіл необхідно багато води, яка призначена для забезпечення обміну речовин, регулювання температури й вологості у вулику в жарку погоду й для постачання водою розплоду. Дуже важливим фактором є температура води, яку набирають бджоли в обсязі, рівному масі половини їх тіла. Занадто холодну воду бджоли не люблять, тому що при її вживанні різко знижується температура тіла й вони гинуть. Польоти бджіл за водою на вилучені від пасіки відстані, особливо в прохолодні весняні дні або у вітряну погоду, призводять до загибелі зимових бджіл, що значно послабляє бджолину родину. Тому важливо, щоб уже на початку весни на пасіці була поїлка для бджіл, заповнена свіжою теплою, підсоленою й продезінфікованою водою або сиропом. Простою поїлкою для бджіл на пасіці є посудина з водою, що являє собою перевернене блюдце або ємність із водою, на поверхні якої плавають поплавці у вигляді паличок очерету. Однак така поїлка не є безпечною для бджіл, тому що вони тонуть, а поплавці потрібно постійно промивати. Відоме обладнання для поїння бджіл, що складається з резервуара із установленим у його нижній частині краном і похилої дошки з вирізаними в ній канавками у формі зиґзаґа для протікання по них води (див. bochklameda/net Аналог). Недолік цього обладнання полягає в тому, що зі зменшенням висоти стовпа рідини в посудині, температури й вологості повітря, а також швидкості вітру, у канавці зменшується кількість води й стає недостатньою для багатьох бджіл, що живуть на пасіці. Тому бджоляру необхідно часто заповнювати посудину водою й стежити за швидкістю стікання її з резервуара. Крім цього, відоме обладнання знаходиться на відкритому просторі, й вода у весняний період у нічний час сильно охолоджується, що неприпустимо для поїння бджіл. У зв'язку із чим, така поїлка використовується в літню пору при теплій погоді. Відома внутрішньольоткова поїлка, що містить колбу, розташовану отвором униз, установлену на лотку, який вставлений через льоток у вулик (див. Поїлка внутрішньольоткова 18 л пластикова www.pchelovod.com/prod617,htlm Аналог). Недолік поїлки - розташування колби зовні, що призводить до охолодження води й неможливості її використовувати в прохолодну весняну пору року. Відома внутрішньовуликова поїлка для бджіл, що містить змонтований під дахом вулика заповнюваний водою тазик з поплавцем у вигляді перфорованої пластини. Зазначена поїлка зменшила недолік, пов'язаний з подачею у вулик холодної води, але має інший недолік - поплавець при знаходженні на ньому багатьох бджіл опускається на дно, у результаті чого бджоли тонуть. Інший недолік - заповнений водою тазик перебуває під дахом вулика, де температура не на багато вище зовнішньої. Задачею корисної моделі є створення внутрішньовуликової поїлки - годівниці для бджіл, з можливістю підтримувати воду в теплому стані й візуально контролювати кількість запасу води. Технічний результат - забезпечення бджіл теплою водою, температура якої підтримується родиною бджіл, і за рахунок цього можна уникнути загибелі зимових бджіл у ранній весняний період, а також виключається загибель бджіл від можливості потонути. Поставлена задача вирішується тим, що внутрішньовуликова поїлка-годівниця для бджіл містить установлену під дахом вулика ємність із опорою для бджіл при поїнні. Новим є те, що ємність для поїння або годівлі бджіл утворено у верхній планці однієї або декількох стільникових рамок. Вона виконана відкритою зверху, поздовжньою, прямокутною в розтині, й на її бічних стінках утворені отвори для входу бджіл у ємність. Зверху ємність закрита рухливими в зустрічному поздовжньому напрямку пластинами із прозорого матеріалу, між якими встановлений квадратний корпус із камерою, з'єднаний із кришкою резервуара для води або сиропу. Камера оснащена випускним отвором із сідлом, на якому установлений клапан із хвостовиком, який опирається на дно зазначеної ємності для сполучення випускного отвору з ємністю й впускними отворами, сполучена з резервуаром води, установленим під дахом вулика. Опора для бджіл при поїнні або годівлі сиропом виконана у вигляді розташованих на дні ємності поздовжніх рифів з каналами між ними. Зазначені ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Причинно-наслідковий зв'язок нових ознак і результату, що й досягається, полягає в наступному: - виконання ємності для поїння або годівлі сиропом бджіл у верхній планці однієї або декількох стільникових рамок, дозволило розташувати поїлку близько до клубу бджіл, і за рахунок цього в холодну пору року вода або сироп для бджіл в ємності залишаються теплими; 1 UA 83061 U 5 10 15 20 25 30 35 40 45 50 55 - виконання ємності для поїння й годівлі бджіл відкритою зверху, поздовжньою й прямокутною в розтині, й виконання на її бічних стінках отворів дозволило входити й виходити бджолам у поїлку безпосередньо із простору між стільниками вулика; - закриття ємності рухливими в зустрічному поздовжньому напрямку пластинами із прозорого матеріалу дозволило усунути перехід бджіл з поїлки-годівниці в простір під дахом вулика; - установлення між зазначеними пластинами квадратного корпуса з камерою, з'єднаного із кришкою резервуара для води або сиропу, й сполучення камери випускним отвором з ємністю для поїння бджіл, на якому установлений клапан із хвостовиком, дозволило при установці резервуара з корпусом у поїлку відкривати його при підйомі хвостовика клапана; - виконання опори для бджіл на дні ємності у вигляді поздовжніх рифів з каналами між ними, заповнюваними водою або сиропом, ширина яких менше розміру бджіл, а глибина дорівнює довжині хоботка, усунуло можливість загибелі бджіл у результаті того, що вони тонуть, і забезпечило повний вибір сиропу з годівниці. На фіг. 1 показана внутрішньовуликова поїлка-годівниця бджіл, вид збоку в розрізі; фіг. 2 розріз А-А на фіг. 1, те ж у робочому стані; фіг. 3 - вид зверху у фіг. 2; фіг. 4 - розріз Б-Б на фіг. 1, показано ємність для поїння або годівлі бджіл, яка утворена у верхній планці однієї зі стільникових рамок; фіг. 5 - показаний резервуар із клапаном подачі рідини перед установкою над ємністю для поїння або годівлі бджіл. Внутрішньовуликова поїлка-годівниця для бджіл виконана у вигляді поздовжньої прямокутної в розтині ємності 1, утвореної у верхній планці 2 однієї або декількох стільникових рамок 3. Верхня планка 2 оснащена заплечиками 4 для перекриття зазорів між стільниковими рамками 3 у вулику 5. Ємність 1 на дні оснащена поздовжніми рифами 6, усередині яких утворений поперечний канал 7, що з'єднує поздовжні канали 8 між зазначеними рифами, глибина яких дорівнює довжині хоботка бджоли. На бічних стінках 9 ємності 1, з однієї або обох сторін, утворені отвори 10, трохи більші розміру бджоли. Зверху ємність 1 закрита рухливими в поздовжньому зустрічному напрямку пластинами 11 із прозорого матеріалу. Усередині ємності 1 між пластинами 11 над рифами 6 установлений квадратний корпус 12, зі сторонами, рівними поперечному перерізу зазначеної ємності, зі скосами 13. Усередині корпуса 12 утворена камера 14, з випускним отвором 15, що має конусне сідло 16. У камері 14 установлений шток 17 із пружиною 18, клапан 19 якого підгорнутий зазначеною пружиною до сідла 16, а хвостовик 20 проходить у зазначений отвір. Корпус 12 закріплений різьбовою втулкою 21, на кришці 22, яка закриває резервуар 23 з водою або сиропом, установлений під дахом 24 вулика 5. На втулці 21 утворені впускні отвори 25 і центральний отвір 26 для проходу штока 17. Внутрішньовуликовою поїлкою користуються в такий спосіб. Резервуар 23 наповнюють водою або сиропом і закривають кришкою 22 із закріпленим на ній втулкою 21 корпусом 12 у зборі, при цьому клапан 19 на штоці 17 під дією пружини 18 сідає в сідло 16 і перекриває випускний отвір 15. Потім знімають дах 24 з корпуса вулика 5 і встановлюють стільникову рамку 3 у вулик 5, заплечики 4 якої перекривають зазори із суміжними стільниковими рамками. Потім розсовують у протилежні сторони прозоріпластини 11, а резервуар 23 перевертають униз (при цьому вода або сироп із цього резервуара не виливається до установки його над ємністю 1), і акуратно, щоб не травмувати бджіл, що перебувають у ємності, вставляють корпус 12 скосами 13 у ємність 1. Хвостовик 20 штока 17, що проходить через центральний отвір 26 втулки 21 і випускний отвір 15, упирається в дно ємності 1, піднімає клапан 19 над сідлом 16 і відкриває випускний отвір 15. Вода або сироп з резервуара 23 через впускні отвори 25 перетікає в камеру 14 корпуса 12 і з нього, через випускний отвір 15 (при піднятому клапані 19), перетікає в поперечний канал 7 і поздовжні канали 8 між рифів 6. Після заповнення каналів 7 і 8 на висоту рифів 6 і скосів 13 рівень рідини перекриває випускний отвір 15, повітря не надходить у резервуар 23, і рідина з резервуара перестає надходити в ємність 1. Бджоли з вулика 5 по зазору 27 між стільниковими рамками 3 і каналам 28 між рамками 3 переміщаються нагору, й через отвори 10 у стінках 9 ємності 1 заходять на рифи 6 і хоботками п'ють воду з поздовжніх каналів 8, не провалюючись у них. У результаті того, що ємність 1 розташована в середині верхньої планки 2 стільникової рамки 3 досить близько до місця клубу бджіл, температура води в поїлці в будь-яку пору року підтримується теплою, яку люблять пити бджоли, а температура під дахом є достатньою, щоб вода в резервуарі не переохолоджувалася й не замерзала. Застосування внутрішньовуликової поїлки такої конструкції дозволяє бджолам пити, не залишаючи вулика у весняні прохолодні, вітряні періоди, коли великий ризик загибелі бджіл, що летять із вулика в пошуках води. 2 UA 83061 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Внутрішньовуликова поїлка-годівниця бджіл, що містить установлену під дахом вулика ємність, заповнювану водою або сиропом, з опорою для бджіл при їхньому поїнні або годівлі, яка відрізняється тим, що ємність для поїння або годівлі сиропом бджіл утворена у верхній планці однієї або декількох стільникових рамок, відкритою зверху, поздовжньою, прямокутною в розтині, на бічних стінках якої виконані отвори для входу бджіл у ємність, закриту зверху рухливими в зустрічному поздовжньому напрямку пластинами із прозорого матеріалу, а між пластинами встановлений квадратний корпус із камерою, з'єднаний із кришкою резервуара для води або сиропу, сполучений випускним отвором з ємністю, на якому установлений клапан, із хвостовиком, що опираються на дно зазначеної ємності для його відкривання, й впускними отворами - із зазначеним резервуаром, а опора для бджіл виконана у вигляді поздовжніх рифів з каналами між ними, ширина яких менше розміру бджоли, а глибина дорівнює довжині її хоботка. 3 UA 83061 U 4 UA 83061 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
