Декоративна стикувальна планка для бамбукових матів-полотен

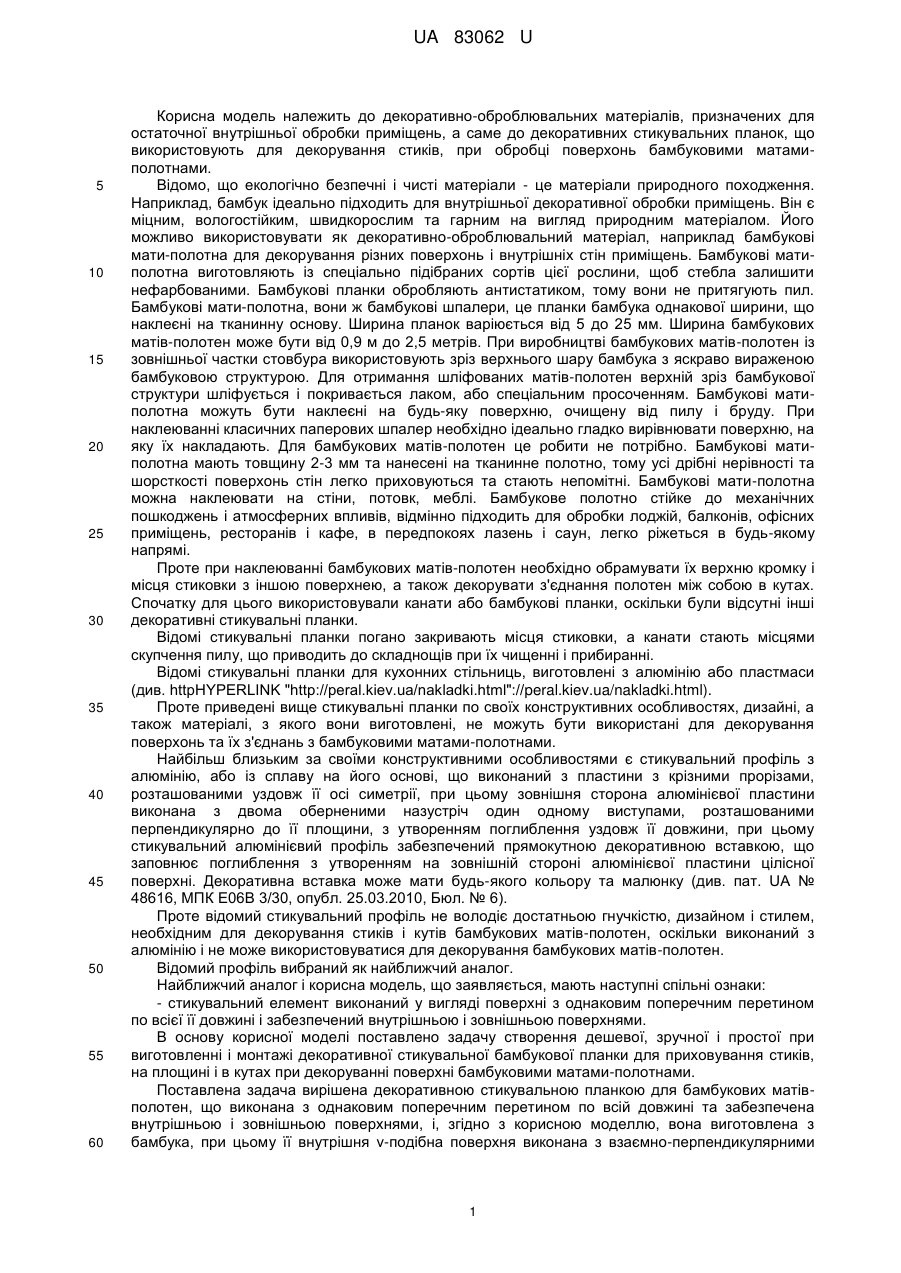

Реферат: Декоративна стикувальна планка для бамбукових матів-полотен, що виготовлена з бамбука, виконана з однаковим поперечним перетином по всій довжині та забезпечена внутрішньою і зовнішньою поверхнями. При цьому її внутрішня v-подібна поверхня виконана з взаємноперпендикулярними сторонами, а зовнішня поверхня виконана увігнутою. UA 83062 U (54) ДЕКОРАТИВНА СТИКУВАЛЬНА ПЛАНКА ДЛЯ БАМБУКОВИХ МАТІВ-ПОЛОТЕН UA 83062 U UA 83062 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до декоративно-оброблювальних матеріалів, призначених для остаточної внутрішньої обробки приміщень, а саме до декоративних стикувальних планок, що використовують для декорування стиків, при обробці поверхонь бамбуковими матамиполотнами. Відомо, що екологічно безпечні і чисті матеріали - це матеріали природного походження. Наприклад, бамбук ідеально підходить для внутрішньої декоративної обробки приміщень. Він є міцним, вологостійким, швидкорослим та гарним на вигляд природним матеріалом. Його можливо використовувати як декоративно-оброблювальний матеріал, наприклад бамбукові мати-полотна для декорування різних поверхонь і внутрішніх стін приміщень. Бамбукові матиполотна виготовляють із спеціально підібраних сортів цієї рослини, щоб стебла залишити нефарбованими. Бамбукові планки обробляють антистатиком, тому вони не притягують пил. Бамбукові мати-полотна, вони ж бамбукові шпалери, це планки бамбука однакової ширини, що наклеєні на тканинну основу. Ширина планок варіюється від 5 до 25 мм. Ширина бамбукових матів-полотен може бути від 0,9 м до 2,5 метрів. При виробництві бамбукових матів-полотен із зовнішньої частки стовбура використовують зріз верхнього шару бамбука з яскраво вираженою бамбуковою структурою. Для отримання шліфованих матів-полотен верхній зріз бамбукової структури шліфується і покривається лаком, або спеціальним просоченням. Бамбукові матиполотна можуть бути наклеєні на будь-яку поверхню, очищену від пилу і бруду. При наклеюванні класичних паперових шпалер необхідно ідеально гладко вирівнювати поверхню, на яку їх накладають. Для бамбукових матів-полотен це робити не потрібно. Бамбукові матиполотна мають товщину 2-3 мм та нанесені на тканинне полотно, тому усі дрібні нерівності та шорсткості поверхонь стін легко приховуються та стають непомітні. Бамбукові мати-полотна можна наклеювати на стіни, потовк, меблі. Бамбукове полотно стійке до механічних пошкоджень і атмосферних впливів, відмінно підходить для обробки лоджій, балконів, офісних приміщень, ресторанів і кафе, в передпокоях лазень і саун, легко ріжеться в будь-якому напрямі. Проте при наклеюванні бамбукових матів-полотен необхідно обрамувати їх верхню кромку і місця стиковки з іншою поверхнею, а також декорувати з'єднання полотен між собою в кутах. Спочатку для цього використовували канати або бамбукові планки, оскільки були відсутні інші декоративні стикувальні планки. Відомі стикувальні планки погано закривають місця стиковки, а канати стають місцями скупчення пилу, що приводить до складнощів при їх чищенні і прибиранні. Відомі стикувальні планки для кухонних стільниць, виготовлені з алюмінію або пластмаси (див. httpHYPERLINK "http://peral.kiev.ua/nakladki.html"://peral.kiev.ua/nakladki.html). Проте приведені вище стикувальні планки по своїх конструктивних особливостях, дизайні, а також матеріалі, з якого вони виготовлені, не можуть бути використані для декорування поверхонь та їх з'єднань з бамбуковими матами-полотнами. Найбільш близьким за своїми конструктивними особливостями є стикувальний профіль з алюмінію, або із сплаву на його основі, що виконаний з пластини з крізними прорізами, розташованими уздовж її осі симетрії, при цьому зовнішня сторона алюмінієвої пластини виконана з двома оберненими назустріч один одному виступами, розташованими перпендикулярно до її площини, з утворенням поглиблення уздовж її довжини, при цьому стикувальний алюмінієвий профіль забезпечений прямокутною декоративною вставкою, що заповнює поглиблення з утворенням на зовнішній стороні алюмінієвої пластини цілісної поверхні. Декоративна вставка може мати будь-якого кольору та малюнку (див. пат. UA № 48616, МПК Е06В 3/30, опубл. 25.03.2010, Бюл. № 6). Проте відомий стикувальний профіль не володіє достатньою гнучкістю, дизайном і стилем, необхідним для декорування стиків і кутів бамбукових матів-полотен, оскільки виконаний з алюмінію і не може використовуватися для декорування бамбукових матів-полотен. Відомий профіль вибраний як найближчий аналог. Найближчий аналог і корисна модель,що заявляється, мають наступні спільні ознаки: - стикувальний елемент виконаний у вигляді поверхні з однаковим поперечним перетином по всієї її довжині і забезпечений внутрішньою і зовнішньою поверхнями. В основу корисної моделі поставлено задачу створення дешевої, зручної і простої при виготовленні і монтажі декоративної стикувальної бамбукової планки для приховування стиків, на площині і в кутах при декоруванні поверхні бамбуковими матами-полотнами. Поставлена задача вирішена декоративною стикувальною планкою для бамбукових матівполотен, що виконана з однаковим поперечним перетином по всій довжині та забезпечена внутрішньою і зовнішньою поверхнями, і, згідно з корисною моделлю, вона виготовлена з бамбука, при цьому її внутрішня v-подібна поверхня виконана з взаємно-перпендикулярними 1 UA 83062 U 5 10 15 20 25 30 35 40 45 50 55 сторонами, а зовнішня поверхня виконана увігнутою, при цьому її зовнішня поверхня може також бути виконана опуклою, а її внутрішня v-подібна поверхня виконана із зрізаним кутом на взаємно-перпендикулярних сторонах. Сторони її внутрішньої v-подібної поверхні також можуть бути забезпечені торцями, а зовнішня поверхня виконана опуклою. Її внутрішня поверхня може також бути забезпечена виступом, розташованим перпендикулярно її плоскості, більшим від товщини бамбукових матів-полотен, а зовнішня поверхня виконана хвилеподібною. Її внутрішня поверхня може також бути забезпечена додатковим виступом, при цьому обидва виступи обернені назустріч один одному з утворенням поверхні шириною 14 мм, а зовнішня поверхня виконана опуклою. Новим в корисній моделі, що заявляється, є те, що декоративна стикувальна планка для бамбукових матів-полотен виконана з бамбука, при цьому її внутрішня v-подібна поверхня виконана з взаємно-перпендикулярними сторонами, а зовнішня поверхня виконана увігнутою, при цьому її зовнішня поверхня може також бути виконана опуклою, а її внутрішня v-подібна поверхня виконана із зрізаним кутом на взаємно-перпендикулярних сторонах. Сторони її внутрішньої v-подібної поверхні також можуть бути забезпечені торцями, а зовнішня поверхня виконана опуклою. Її внутрішня поверхня може також бути забезпечена виступом, розташованим перпендикулярно до її площини, більшим товщини бамбукових матів-полотен, а зовнішня поверхня виконана хвилеподібною. Її внутрішня поверхня може також бути забезпечена додатковим виступом, при цьому обидва виступи обернені назустріч один одному з утворенням поверхні шириною 14 мм, а зовнішня поверхня виконана опуклою. Декоративна стикувальна планка для бамбукових матів-полотен приведена на кресленнях, фіг. 1-5. Для декорування внутрішніх кутів бамбукових матів-полотен використовують декоративну сполучну планку, що наведена на фіг. 1-1А, (KB=BC-CD-DA)-16 мм, BF=DE=2 мм, AK=2-3 мм, CF=CL=CE=14 мм. Вона виконана з бамбука з однаковим перетином по всій довжині, має внутрішню 2 і зовнішню 3 поверхні. Її внутрішня поверхня 2 виконана v-подібною, з взаємноперпендикулярними сторонами, а зовнішня поверхня 3 виконана увігнутою. Для декорування стиків між бамбуковими матами-полотнами та підлогою, або стелею використовують декоративну стикувальну планку, що наведена на фіг. 2-1В, AB=CD=11 мм, ВС=7 мм, BF=CF=3,5 мм, FK=12 мм. Вона виконана з бамбука з однаковим перетином по всій довжині, має внутрішню 2 і зовнішню 3 поверхні. Її внутрішня поверхня 2 виконана v-подібною із зрізаним кутом взаємноперпендикулярних сторін, а зовнішня поверхня 3 виконана опуклою. Для декорування зовнішнього кута приміщення, на який нанесені бамбукові мати-полотна, використовують декоративну стикувальну планку, що наведена на фіг. 3-1С, АО=10 мм, ОВ=ВА=5 мм, CD=EF=2 мм, OK=OL=3,54 мм, DB=BE=10 мм. Вона виконана з бамбука з однаковим перетином по всій довжині, має внутрішню 2 і зовнішню 3 поверхні. Її внутрішня поверхня 2 виконана v-подібною, з взаємно-перпендикулярними сторонами, а зовнішня поверхня 3 виконана фасонною. При цьому внутрішня v-подібна поверхня виконана зі стороною 10 мм, забезпечена торцями, рівними 2-3 мм, а зовнішня поверхня виконана опуклою. Декоративна стикувальна планка для бамбукових матів-полотен 1D, АВ=25 мм, CD=5 мм, AD=4 мм, AE=3 мм, AF=15 мм, АК=18 мм, EO=9 мм, FM=5,5 мм, KZ=6 мм (див. фіг. 4), виконана з бамбука з однаковим перетином по всій довжині, має внутрішню 2 і зовнішню 3 поверхні. Її внутрішня поверхня 2 виконана з виступом 4, розташованим перпендикулярно до її площини, а зовнішня поверхня 3 виконана хвилеподібною. При цьому висота виступу 4 рівна 3 мм (див. фіг. 1). Приведену на фіг. 4 планку використовують для декорування верхнього краю полотна бамбукових матів-полотен. Для декорування стиків двох полотен бамбукових матів-полотен використовують декоративну стикувальну планку, що наведена на фіг. 5, АВ=30 мм, DF=CE=3 мм, AM=BL=2 мм, ОK=4 мм, EF=CD=14 мм, AE=FB=8,5 мм. Перекриваюча планка 1E виконана з бамбука з однаковим перетином по всій довжині, має внутрішню 2 і зовнішню 3 поверхні. Її внутрішня поверхня 2 виконана з двома виступами 4, які обернені назустріч один одному і розташовані один від одного на 14 мм, а зовнішня фасонна поверхня 3 виконана опуклою. При цьому висота виступу 4 рівна 3 мм. Виконання декоративної стикувальної планки для бамбукових шпалер з бамбука із заявленими параметрами (див. фіг. 1-5) дозволяє без зазорів закріпити її на бамбукових матахполотнах по їх торцю зверху, збоку, знизу або з'єднувати два полотна бамбукових шпалер між собою. 60 2 UA 83062 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Декоративна стикувальна планка для бамбукових матів-полотен, що виконана з однаковим поперечним перетином по всій довжині та забезпечена внутрішньою і зовнішньою поверхнями, яка відрізняється тим, що вона виконана з бамбука, при цьому її внутрішня v-подібна поверхня виконана з взаємно-перпендикулярними сторонами, а зовнішня поверхня виконана увігнутою. 2. Декоративна стикувальна планка для бамбукових матів-полотен за п. 1, яка відрізняється тим, що її зовнішня поверхня виконана опуклою, а її внутрішня v-подібна поверхня виконана із зрізаним кутом на взаємно-перпендикулярних сторонах. 3. Декоративна стикувальна планка для бамбукових матів-полотен за п. 1, яка відрізняється тим, що сторони її внутрішньої v-подібної поверхні забезпечені торцями, а зовнішня поверхня виконана опуклою. 4. Декоративна стикувальна планка для бамбукових матів-полотен за п. 1, яка відрізняється тим, що її внутрішня поверхня забезпечена виступом, розташованим перпендикулярно до її площини, що більший товщини бамбукових матів-полотен, а зовнішня поверхня виконана хвилеподібною. 5. Декоративна стикувальна планка для бамбукових матів-полотен за п. 4, яка відрізняється тим, що її внутрішня поверхня забезпечена додатковим виступом, при цьому обидва виступи обернені назустріч один одному, а зовнішня поверхня виконана опуклою. 3 UA 83062 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
