Спосіб влаштування стиків залізобетонних конструкцій

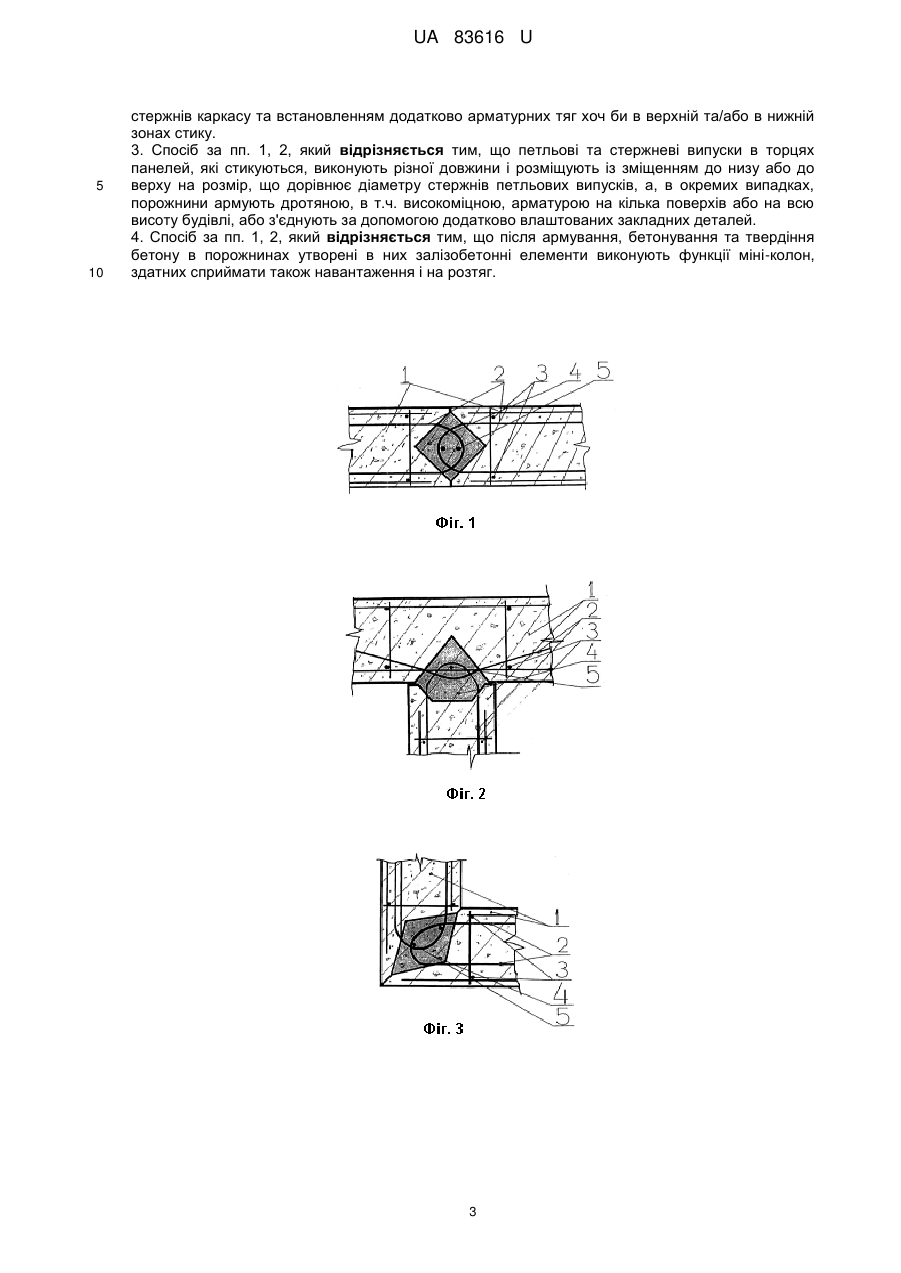

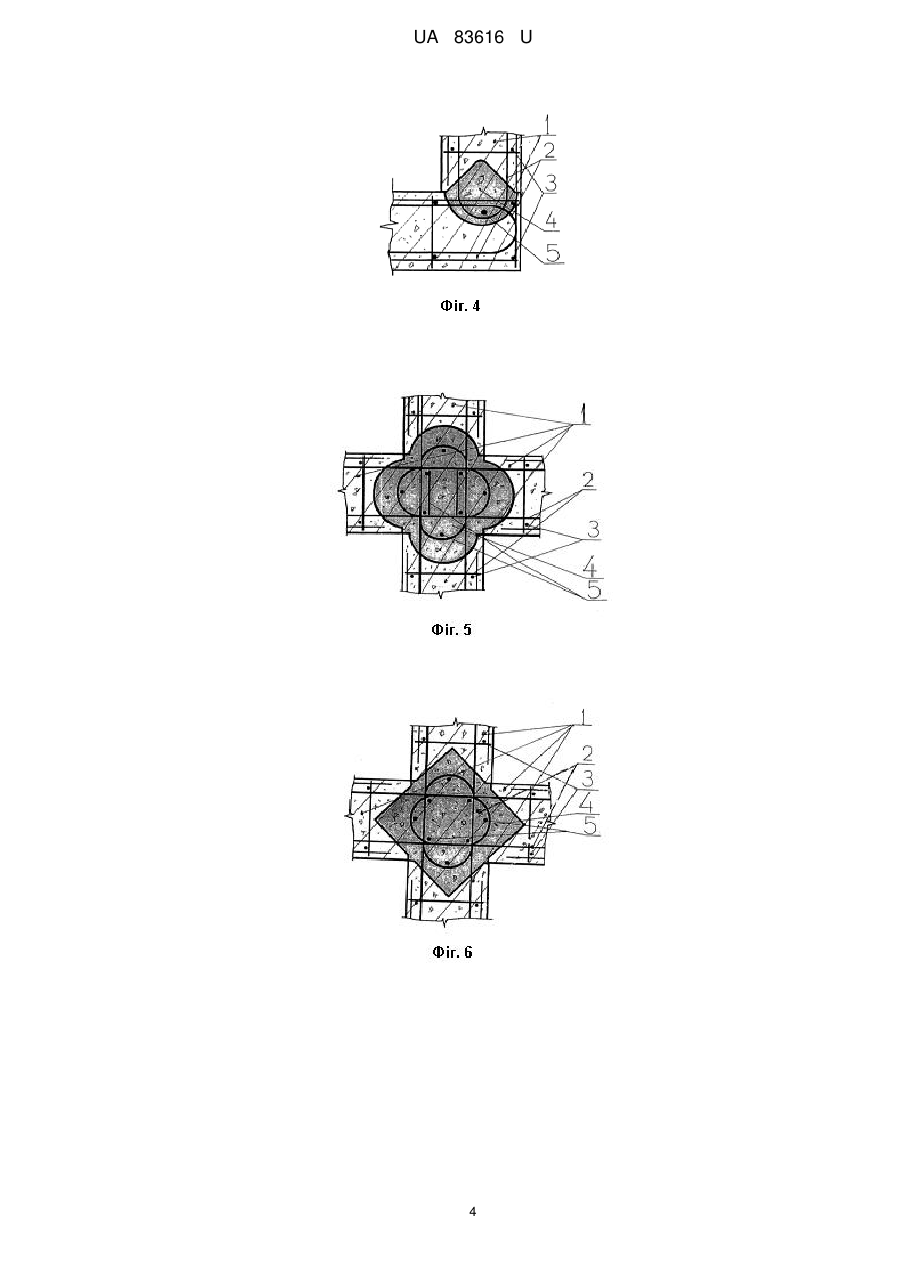

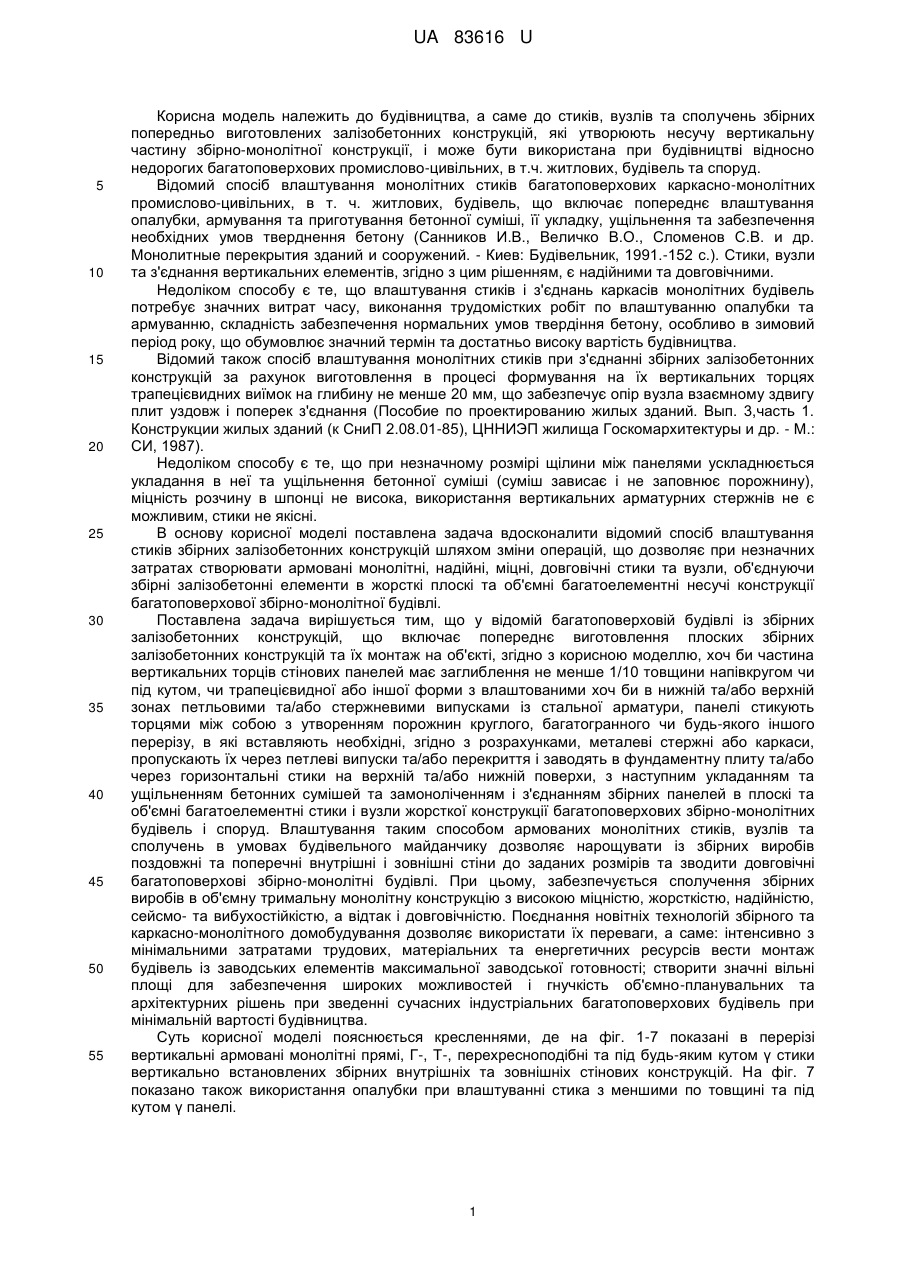

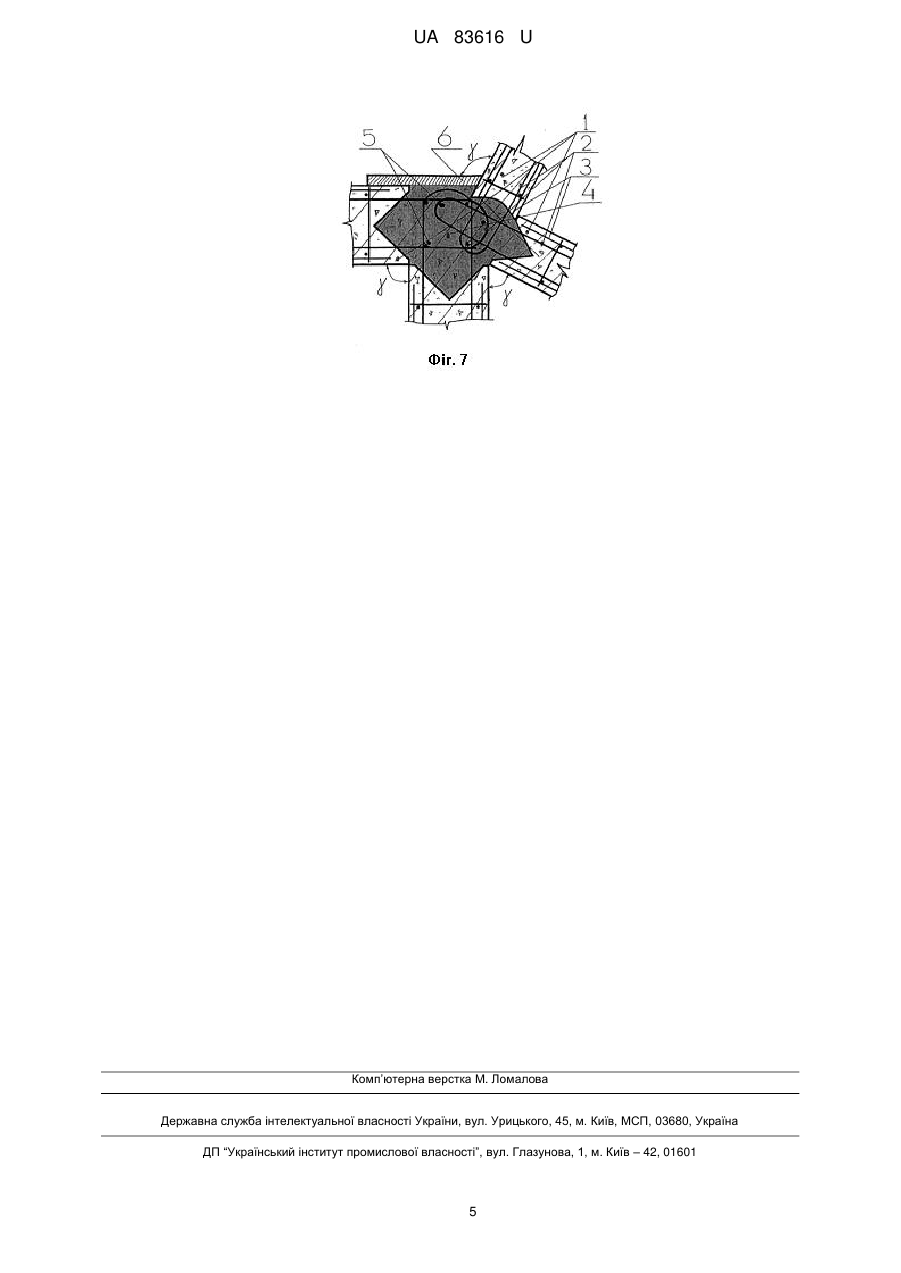

Реферат: Спосіб влаштування стиків залізобетонних конструкцій включає попереднє виготовлення крупнорозмірних стінових залізобетонних конструкцій, їх монтаж на об'єкті , армування вертикальних прямих, Γ-, Τ-, перехресноподібних та під будь-яким кутом γ стиків, вузлів, сполучень. Хоч би частина вертикальних торців виробів має заглиблення не менше 1/10 товщини напівкругом чи під кутом, чи трапецієвидної або іншої форми з влаштованими хоч би в нижній та/або верхній зонах петльовими та/або стержневими випусками із стальної арматури, стінові панелі стикують торцями або іншими гранями між собою з утворенням порожнин круглого, багатогранного чи будь-якого іншого перерізу, в які вставляють необхідні, згідно з розрахунками, металеві стержні або каркаси, або високоміцний дріт, пропускають їх через петльові випуски та/або перекриття і заводять в фундаментну плиту та/або через горизонтальні стики на верхній поверх, з наступним укладанням та ущільненням бетонних сумішей та замоноліченням і сполученням збірних панелей в плоскі та об'ємні багатоелементні стики і вузли жорсткої конструкції багатоповерхових збірно-монолітних будівель і споруд. UA 83616 U (12) UA 83616 U UA 83616 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до стиків, вузлів та сполучень збірних попередньо виготовлених залізобетонних конструкцій, які утворюють несучу вертикальну частину збірно-монолітної конструкції, і може бути використана при будівництві відносно недорогих багатоповерхових промислово-цивільних, в т.ч. житлових, будівель та споруд. Відомий спосіб влаштування монолітних стиків багатоповерхових каркасно-монолітних промислово-цивільних, в т. ч. житлових, будівель, що включає попереднє влаштування опалубки, армування та приготування бетонної суміші, її укладку, ущільнення та забезпечення необхідних умов тверднення бетону (Санников И.В., Величко В.О., Сломенов С.В. и др. Монолитные перекрытия зданий и сооружений. - Киев: Будівельник, 1991.-152 с.). Стики, вузли та з'єднання вертикальних елементів, згідно з цим рішенням, є надійними та довговічними. Недоліком способу є те, що влаштування стиків і з'єднань каркасів монолітних будівель потребує значних витрат часу, виконання трудомістких робіт по влаштуванню опалубки та армуванню, складність забезпечення нормальних умов твердіння бетону, особливо в зимовий період року, що обумовлює значний термін та достатньо високу вартість будівництва. Відомий також спосіб влаштування монолітних стиків при з'єднанні збірних залізобетонних конструкцій за рахунок виготовлення в процесі формування на їх вертикальних торцях трапецієвидних виїмок на глибину не менше 20 мм, що забезпечує опір вузла взаємному здвигу плит уздовж і поперек з'єднання (Пособие по проектированию жилых зданий. Вып. 3,часть 1. Конструкции жилых зданий (к СниП 2.08.01-85), ЦННИЭП жилища Госкомархитектуры и др. - М.: СИ, 1987). Недоліком способу є те, що при незначному розмірі щілини між панелями ускладнюється укладання в неї та ущільнення бетонної суміші (суміш зависає і не заповнює порожнину), міцність розчину в шпонці не висока, використання вертикальних арматурних стержнів не є можливим, стики не якісні. В основу корисної моделі поставлена задача вдосконалити відомий спосіб влаштування стиків збірних залізобетонних конструкцій шляхом зміни операцій, що дозволяє при незначних затратах створювати армовані монолітні, надійні, міцні, довговічні стики та вузли, об'єднуючи збірні залізобетонні елементи в жорсткі плоскі та об'ємні багатоелементні несучі конструкції багатоповерхової збірно-монолітної будівлі. Поставлена задача вирішується тим, що у відомій багатоповерховій будівлі із збірних залізобетонних конструкцій, що включає попереднє виготовлення плоских збірних залізобетонних конструкцій та їх монтаж на об'єкті, згідно з корисною моделлю, хоч би частина вертикальних торців стінових панелей має заглиблення не менше 1/10 товщини напівкругом чи під кутом, чи трапецієвидної або іншої форми з влаштованими хоч би в нижній та/або верхній зонах петльовими та/або стержневими випусками із стальної арматури, панелі стикують торцями між собою з утворенням порожнин круглого, багатогранного чи будь-якого іншого перерізу, в які вставляють необхідні, згідно з розрахунками, металеві стержні або каркаси, пропускають їх через петлеві випуски та/або перекриття і заводять в фундаментну плиту та/або через горизонтальні стики на верхній та/або нижній поверхи, з наступним укладанням та ущільненням бетонних сумішей та замоноліченням і з'єднанням збірних панелей в плоскі та об'ємні багатоелементні стики і вузли жорсткої конструкції багатоповерхових збірно-монолітних будівель і споруд. Влаштування таким способом армованих монолітних стиків, вузлів та сполучень в умовах будівельного майданчику дозволяє нарощувати із збірних виробів поздовжні та поперечні внутрішні і зовнішні стіни до заданих розмірів та зводити довговічні багатоповерхові збірно-монолітні будівлі. При цьому, забезпечується сполучення збірних виробів в об'ємну тримальну монолітну конструкцію з високою міцністю, жорсткістю, надійністю, сейсмо- та вибухостійкістю, а відтак і довговічністю. Поєднання новітніх технологій збірного та каркасно-монолітного домобудування дозволяє використати їх переваги, а саме: інтенсивно з мінімальними затратами трудових, матеріальних та енергетичних ресурсів вести монтаж будівель із заводських елементів максимальної заводської готовності; створити значні вільні площі для забезпечення широких можливостей і гнучкість об'ємно-планувальних та архітектурних рішень при зведенні сучасних індустріальних багатоповерхових будівель при мінімальній вартості будівництва. Суть корисної моделі пояснюється кресленнями, де на фіг. 1-7 показані в перерізі вертикальні армовані монолітні прямі, Г-, Т-, перехресноподібні та під будь-яким кутом γ стики вертикально встановлених збірних внутрішніх та зовнішніх стінових конструкцій. На фіг. 7 показано також використання опалубки при влаштуванні стика з меншими по товщині та під кутом γ панелі. 1 UA 83616 U 5 10 15 20 25 30 35 40 Приклад здійснення способу. При виготовленні в заводських умовах зовнішніх та внутрішніх стінових панелей, панелей огородження балконів і інших найбільше навантажених в багатоповерхових будівлях конструкцій, для утворення прямих, Γ-, Τ-, перехресноподібних та під будь-яким кутом γ стиків в місцях стиків влаштовують вертикальні заглиблення напівкругом чи під кутом, чи трапецієвидної форми на 5-70 % товщини панелей з оголенням петльових, стержневих випусків та окремих поздовжніх стержнів каркасу. При цьому петльові та стержневі випуски в торцях панелей, які стикуються, виконують різної довжини і розміщують із зміщенням до низу або до верху на розмір, що дорівнює діаметру стержнів петлевих випусків. Для формування якісних порожнин та петльових і стержневих випусків поряд з металевими торцевими елементами опалубки можуть бути використані вироби із резини, жорского формопласту, пінополістиролу і ін. пружних матеріалів, які витримують відповідні навантаження. При підготовці форм до формування панелей на петльові випуски доцільно одівати спеціально виготовлені ковпаки. При монтажі конструкцій на об'єктах будівництва стінові панелі 1, армовані каркасом 3, стикують торцями між собою з утворенням порожнин 4 круглого, багатогранного чи будь-якого іншого перерізу, які, при необхідності, обрамляють опалубкою 6. В них вставляють необхідні, згідно з розрахунками, металеві стержні або каркаси 5, або високоміцний дріт, які пропускають через петльові випуски 2 та/або перекриття і заводять в фундаментну плиту та/або через горизонтальні стики і перекриття на верхній та/або нижній поверхи. В окремих випадках порожнини армують дротяною, в т.ч. високоміцною, арматурою на кілька поверхів, або на всю висоту будівлі, або з'єднують за допомогою додатково встановлених хоч би в верхній та/або в нижній зонах стику арматурних тяг або закладних деталей. Петльові випуски можуть бути з'єднані короткими вертикальними стержнями або пропусканням через них дроту з закріпленою в місцях з'єднання арматурою більшого діаметра. Бетонну суміш мінімально допустимої рухливості укладають в порожнини, як правило, механізованим способом та ущільнюють вібробулавою або передачею вібрації на арматурні стержні або каркаси, встановлені в порожнини, забезпечуючи однорідну щільну структуру бетону на всю висоту стику. Створюють необхідні умови твердіння бетону та контролю набору міцності. Крім армованих монолітних стиків панелі можуть бути з'єднані електрозварюванням закладних деталей. Влаштовані таким чином стики та сполучення збірних панелей в плоскі та об'ємні багатоелементні стики і вузли жорсткої конструкції багатоповерхових збірно-монолітних будівель і споруд є надійними та довговічними і дозволяють нарощувати із збірних виробів поздовжні та поперечні внутрішні стінові панелі до заданих розмірів з утворенням ширококорпусних з широким кроком несучих стін багатоповерхових збірно-монолітних будівель. Після армування, бетонування та твердіння бетону в порожнинах, утворені в них залізобетонні елементи виконують функції міні-колон, здатних сприймати також навантаження і на розтяг. Запропонована корисна модель готується до впровадження в комплексі з іншими технічними рішеннями в м. Києві при будівництві відносно недорогих багатоповерхових збірномонолітних промислово-цивільних, в т.ч. житлових, будівель та споруд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Спосіб влаштування стиків залізобетонних конструкцій, що включає попереднє виготовлення крупнорозмірних стінових залізобетонних конструкцій, їх монтаж на об'єкті, армування вертикальних прямих, Γ-, Τ-, перехресноподібних та під будь-яким кутом γ стиків, вузлів, сполучень, який відрізняється тим, що хоч би частина вертикальних торців виробів має заглиблення не менше 1/10 товщини напівкругом чи під кутом, чи трапецієвидної або іншої форми з влаштованими хоч би в нижній та/або верхній зонах петльовими та/або стержневими випусками із стальної арматури, стінові панелі стикують торцями або іншими гранями між собою з утворенням порожнин круглого, багатогранного чи будь-якого іншого перерізу, в які вставляють необхідні, згідно з розрахунками, металеві стержні або каркаси, або високоміцний дріт, пропускають їх через петльові випуски та/або перекриття і заводять в фундаментну плиту та/або через горизонтальні стики на верхній поверх, з наступним укладанням та ущільненням бетонних сумішей та замоноліченням і сполученням збірних панелей в плоскі та об'ємні багатоелементні стики і вузли жорсткої конструкції багатоповерхових збірно-монолітних будівель і споруд. 2. Спосіб за п. 1, який відрізняється тим, що для утворення прямих Γ-, Τ-, перехресноподібних та під будь-яким кутом γ стиків, вузлів, сполучень при формуванні панелей в місцях стиків влаштовують вертикальні заглиблення на 5-70 % товщини панелі з оголенням повздовжніх 2 UA 83616 U 5 10 стержнів каркасу та встановленням додатково арматурних тяг хоч би в верхній та/або в нижній зонах стику. 3. Спосіб за пп. 1, 2, який відрізняється тим, що петльові та стержневі випуски в торцях панелей, які стикуються, виконують різної довжини і розміщують із зміщенням до низу або до верху на розмір, що дорівнює діаметру стержнів петльових випусків, а, в окремих випадках, порожнини армують дротяною, в т.ч. високоміцною, арматурою на кілька поверхів або на всю висоту будівлі, або з'єднують за допомогою додатково влаштованих закладних деталей. 4. Спосіб за пп. 1, 2, який відрізняється тим, що після армування, бетонування та твердіння бетону в порожнинах утворені в них залізобетонні елементи виконують функції міні-колон, здатних сприймати також навантаження і на розтяг. 3 UA 83616 U 4 UA 83616 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
