Захисний елемент для середньої частини стопи

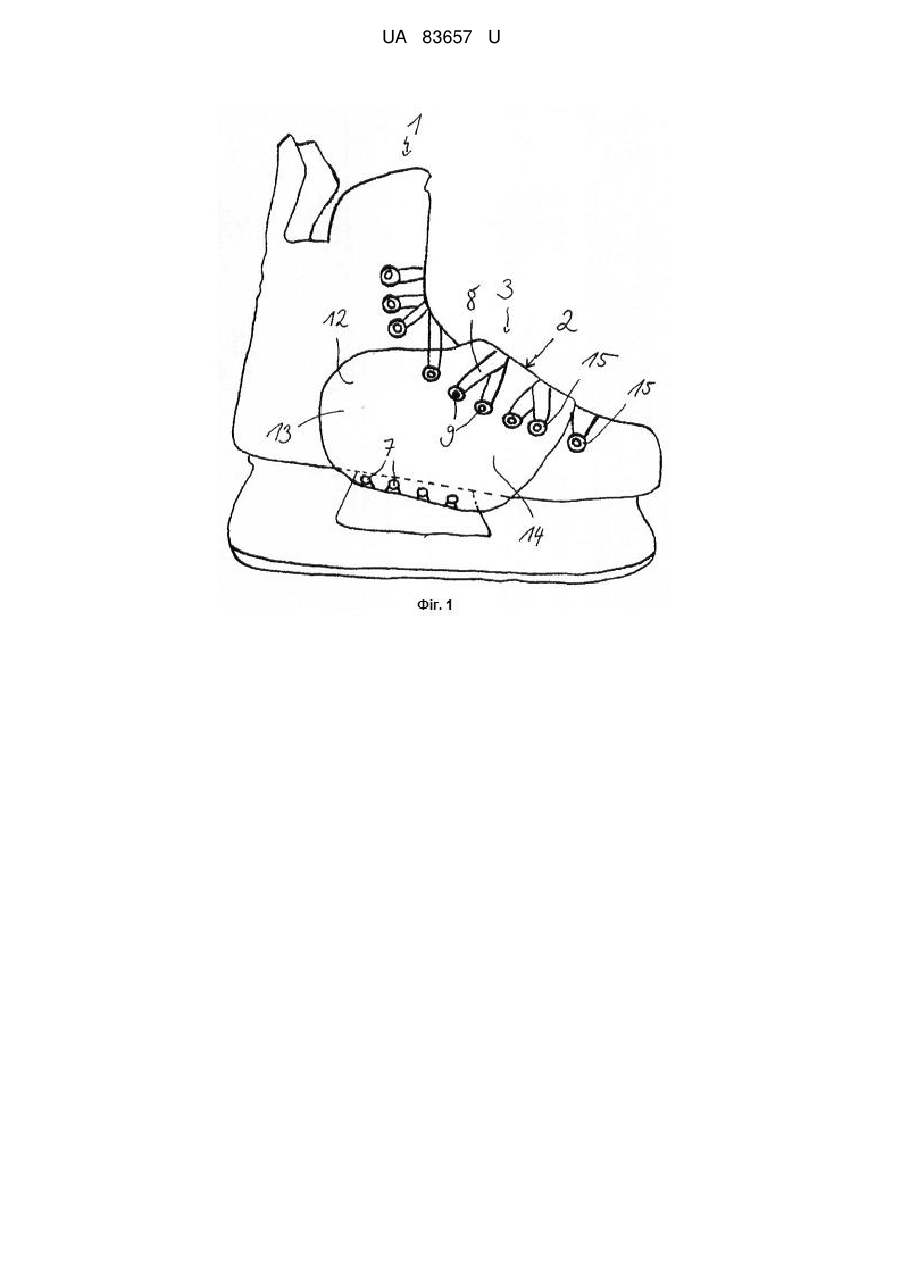

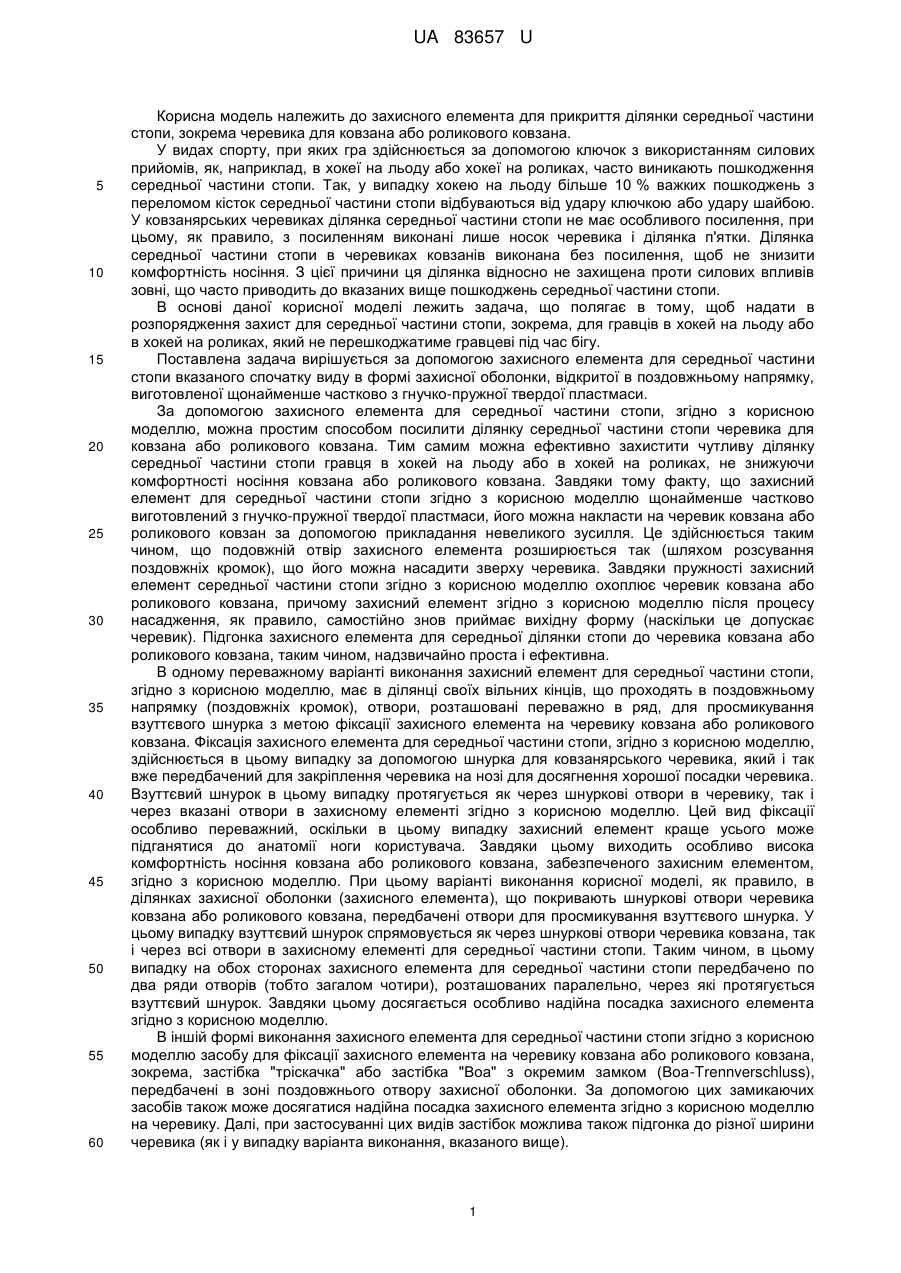

Реферат: Захисний елемент для покриття зони середньої частини стопи черевика ковзана або роликового ковзана в формі відкритої в поздовжньому напрямку захисної оболонки, яка виконана щонайменше частково з гнучко-пружної твердої пластмаси. UA 83657 U (12) UA 83657 U UA 83657 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисного елемента для прикриття ділянки середньої частини стопи, зокрема черевика для ковзана або роликового ковзана. У видах спорту, при яких гра здійснюється за допомогою ключок з використанням силових прийомів, як, наприклад, в хокеї на льоду або хокеї на роликах, часто виникають пошкодження середньої частини стопи. Так, у випадку хокею на льоду більше 10 % важких пошкоджень з переломом кісток середньої частини стопи відбуваються від удару ключкою або удару шайбою. У ковзанярських черевиках ділянка середньої частини стопи не має особливого посилення, при цьому, як правило, з посиленням виконані лише носок черевика і ділянка п'ятки. Ділянка середньої частини стопи в черевиках ковзанів виконана без посилення, щоб не знизити комфортність носіння. З цієї причини ця ділянка відносно не захищена проти силових впливів зовні, що часто приводить до вказаних вище пошкоджень середньої частини стопи. В основі даної корисної моделі лежить задача, що полягає в тому, щоб надати в розпорядження захист для середньої частини стопи, зокрема, для гравців в хокей на льоду або в хокей на роликах, який не перешкоджатиме гравцеві під час бігу. Поставлена задача вирішується за допомогою захисного елемента для середньої частини стопи вказаного спочатку виду в формі захисної оболонки, відкритої в поздовжньому напрямку, виготовленої щонайменше частково з гнучко-пружної твердої пластмаси. За допомогою захисного елемента для середньої частини стопи, згідно з корисною моделлю, можна простим способом посилити ділянку середньої частини стопи черевика для ковзана або роликового ковзана. Тим самим можна ефективно захистити чутливу ділянку середньої частини стопи гравця в хокей на льоду або в хокей на роликах, не знижуючи комфортності носіння ковзана або роликового ковзана. Завдяки тому факту, що захисний елемент для середньої частини стопи згідно з корисною моделлю щонайменше частково виготовлений з гнучко-пружної твердої пластмаси, його можна накласти на черевик ковзана або роликового ковзан за допомогою прикладання невеликого зусилля. Це здійснюється таким чином, що подовжній отвір захисного елемента розширюється так (шляхом розсування поздовжніх кромок), що його можна насадити зверху черевика. Завдяки пружності захисний елемент середньої частини стопи згідно з корисною моделлю охоплює черевик ковзана або роликового ковзана, причому захисний елемент згідно з корисною моделлю після процесу насадження, як правило, самостійно знов приймає вихідну форму (наскільки це допускає черевик). Підгонка захисного елемента для середньої ділянки стопи до черевика ковзана або роликового ковзана, таким чином, надзвичайно проста і ефективна. В одному переважному варіанті виконання захисний елемент для середньої частини стопи, згідно з корисною моделлю, має в ділянці своїх вільних кінців, що проходять в поздовжньому напрямку (поздовжніх кромок), отвори, розташовані переважно в ряд, для просмикування взуттєвого шнурка з метою фіксації захисного елемента на черевику ковзана або роликового ковзана. Фіксація захисного елемента для середньої частини стопи, згідно з корисною моделлю, здійснюється в цьому випадку за допомогою шнурка для ковзанярського черевика, який і так вже передбачений для закріплення черевика на нозі для досягнення хорошої посадки черевика. Взуттєвий шнурок в цьому випадку протягується як через шнуркові отвори в черевику, так і через вказані отвори в захисному елементі згідно з корисною моделлю. Цей вид фіксації особливо переважний, оскільки в цьому випадку захисний елемент краще усього може підганятися до анатомії ноги користувача. Завдяки цьому виходить особливо висока комфортність носіння ковзана або роликового ковзана, забезпеченого захисним елементом, згідно з корисною моделлю. При цьому варіанті виконання корисної моделі, як правило, в ділянках захисної оболонки (захисного елемента), що покривають шнуркові отвори черевика ковзана або роликового ковзана, передбачені отвори для просмикування взуттєвого шнурка. У цьому випадку взуттєвий шнурок спрямовується як через шнуркові отвори черевика ковзана, так і через всі отвори в захисному елементі для середньої частини стопи. Таким чином, в цьому випадку на обох сторонах захисного елемента для середньої частини стопи передбачено по два ряди отворів (тобто загалом чотири), розташованих паралельно, через які протягується взуттєвий шнурок. Завдяки цьому досягається особливо надійна посадка захисного елемента згідно з корисною моделлю. В іншій формі виконання захисного елемента для середньої частини стопи згідно з корисною моделлю засобу для фіксації захисного елемента на черевику ковзана або роликового ковзана, зокрема, застібка "тріскачка" або застібка "Boa" з окремим замком (Boa-Trennverschluss), передбачені в зоні поздовжнього отвору захисної оболонки. За допомогою цих замикаючих засобів також може досягатися надійна посадка захисного елемента згідно з корисною моделлю на черевику. Далі, при застосуванні цих видів застібок можлива також підгонка до різної ширини черевика (як і у випадку варіанта виконання, вказаного вище). 1 UA 83657 U 5 10 15 20 25 30 35 40 45 50 55 60 Переважно захисний елемент для середньої частини стопи згідно з корисною моделлю (або захисна оболонка) виготовлений, в основному, з поліетилену. Цей матеріал особливо переважний, оскільки він не схильний до пошкоджень (наприклад, розжарюванням) при застосуванні сили. Інша перевага цього матеріалу полягає в тому, що він, хоча і має необхідну твердість і міцність, щоб забезпечити оптимальний захист середньої частини стопи, з іншого боку, однак, є також достатньо гнучким і пружним, щоб можна було просто встановити такий захисний елемент на черевику. Завдяки гнучко-пружним властивостям цієї твердої пластмаси також досягається особливо висока комфортність носіння. Нарівні з поліетиленом можливе застосування також інших пластмас, які мають аналогічні властивості. Переважно захисна оболонка підігнана до форми черевика ковзана або роликового ковзана. Завдяки гнучко-пружним властивостям захисна оболонка після накладення на черевик внаслідок згаданої форми автоматично співпадає з формою черевика і, як правило, прилягає до нього. За рахунок цього обтискаючого ефекту захисної оболонки вже забезпечується хороша посадка, яка в переважних формах виконання додатково поліпшується за допомогою вказаних кріпильних засобів. Переважно захисний елемент на задньому кінці має випуклості, які в його надітому на черевик положенні щонайменше частково покривають щиколоткову ділянку черевика ковзана/роликового ковзана. За рахунок цього варіанта виконання досягається також захист щиколоткової ділянки. Далі, вказана форма виконання також сприяє підвищенню комфортності носіння, а також подальшому поліпшенню посадки. Захисна оболонка може бути забезпечена покриттям, зокрема, з текстильного матеріалу. Це поліпшує оптичне сприйняття захисного елемента згідно з корисною моделлю. Далі, можливо, щоб зовнішня поверхня захисного елемента використовувалася як поверхня для реклами. Вона може бути передбачена, наприклад, в формі реклами спонсорів. Переважно захисний елемент згідно з корисною моделлю має увігнутості і/або випуклості. Завдяки таким увігнутостям/випуклостям виходить тривимірна структура, причому в надітому на черевик положенні утворюються порожнисті простори, за допомогою яких можуть амортизуватися поштовхи або удари (наприклад, удари шайбою). Дана корисна модель стосується, далі, ковзана або роликового ковзана, який відрізняється тим, що він забезпечений захисним елементом згідно з корисною моделлю. Завдяки ковзану згідно з корисною моделлю можуть зводитися до мінімуму або повністю запобігатися переломи середньої частини стопи в хокеї на льоду або в хокеї на роликах. Інші ознаки корисної моделі витікають з подальшого опису переважних прикладів виконання корисної моделі в поєднанні з кресленнями і залежними пунктами формули корисної моделі. При цьому окремі ознаки можуть бути здійснені самі по собі окремо або в комбінації одна з одною. У кресленнях показують: Фіг. 1 - вигляд збоку ковзанярського черевика із захисним елементом для середньої частини стопи, закріпленим на ньому; Фіг. 2 - вигляд знизу ковзана, включаючи захисний елемент для середньої частини стопи; Фіг. 3 - вигляд зверху ковзанярського черевика, включаючи захисний елемент для середньої частини стопи; Фіг. 4 - черевик ковзана за фіг. 1 в прозорому зображенні з ногою, що знаходиться в ньому в рентгенівському зображенні. На фіг. 1 показаний ковзан 1 для хокею на льоду із захисним елементом 2 згідно з корисною моделлю для середньої частини стопи, який оточує ділянку 3 середньої частини стопи черевика ковзана 1. Захисний елемент 2 для середньої частини стопи являє собою захисну оболонку, відкриту в поздовжньому напрямку, яка в цьому випадку виконана з поліетилену. Як можна добре розглянути на фіг 2, захисний елемент 2 для середньої частини стопи закритий не по всьому периметру, а відкритий в поздовжньому напрямку. Цей отвір 5 обмежений обома поздовжніми кромками 4а і 4b і в цьому випадку, в надітому на черевик положенні, тобто в стані установки на черевику ковзана 1, є лише вузькою смугою 5. Цей поздовжній отвір 5 в надітому на черевик положенні виявляється в ділянці підошви 6 черевика ковзана. В зоні поздовжніх кромок 4а і 4b захисний елемент 2 для середньої частини стопи має розташовані в ряд отвори 7 для проведення взуттєвого шнурка 8 з метою фіксації захисного елемента 2 на черевику 1 ковзана. Далі, також в зонах захисного елемента 2, що покривають нижні шнуркові отвори 15 черевика ковзана 1, виконані отвори 9, які також служать для проведення взуттєвого шнурка 8. При закріпленні захисного елемента 2 на черевику ковзана 1, таким чином, взуттєвий шнурок 8 просмикується як через отвори 7, розташовані в зоні поздовжніх кромок, так і через отвори 9, розташовані в зоні підйому ноги, а також, звичайно, 2 UA 83657 U 5 10 15 20 через шнуркові отвори черевика ковзана. У зображенні на фіг. 1 можна бачити лише відповідно верхній ряд отворів 9, а також нижній ряд отворів 9. Само собою зрозуміло, ці ряди виконані також ще раз в захисному елементі 2 на іншій стороні черевика ковзана. На фіг. 3 можна добре розпізнати обидва верхніх ряди отворів на обох сторонах черевика ковзана. Завдяки представленому тут кріпленню захисного елемента 2 на черевику ковзана 1 за допомогою шнурка 8 для черевика ковзана є можливим особливо жорстке фіксування захисного елемента 2 на черевику ковзана. До того ж захисний елемент 2 за бажанням користувача може закріплюватися на черевику ковзана 1 або дуже туго, або більш вільно (залежно від міцності взуттєвого шнурка 8). Цей вид кріплення також особливо простий і недорогий, оскільки в цьому випадку необхідно лише виконати отвори в захисному елементі, через які може пройти шнурок черевика ковзана, який і так вже є на черевику ковзана. На фіг. 4 як черевик ковзана 1, так і захисний елемент 2 показані повністю прозорими, причому захисний елемент 2 представлений також без взуттєвого шнурка, тобто в ще не повністю закріпленому стані. Всередині черевика ковзана 1 зображена нога 10 ковзаняра в рентгенівських променях. На цьому зображенні добре видно, що захисний елемент 2 підігнаний до форми зони 3 середньої частини стопи і оточує середню частину 11 стопи носія ковзана і тим самим захищає її. Захисний елемент 2 на своєму нижньому кінці має випуклості 12, які в показаному тут надітому на черевик положенні покривають щиколоткову ділянку 13 черевика ковзана 1. Зокрема, бічні зони 14 захисного елемента 2 можуть з успіхом використовуватися як рекламні поверхні, наприклад, для реклами спонсора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Захисний елемент для покриття зони (3) середньої частини стопи черевика ковзана (1) або роликового ковзана в формі відкритої в поздовжньому напрямку захисної оболонки, яка виконана щонайменше частково з гнучко-пружної твердої пластмаси. 2. Захисний елемент за п. 1, який відрізняється тим, що він в зоні своїх вільних кромок (4а, 4b), що проходять в поздовжньому напрямку, має розташовані переважно в ряд отвори (7) для проведення взуттєвого шнурка (8) для фіксування захисного елемента (2) на черевику ковзана (1) або роликового ковзана. 3. Захисний елемент за п. 2, який відрізняється тим, що в зонах захисного елемента (2), що покривають в надітому на черевик положенні захисного елемента (2) шнуркові отвори черевика ковзана (1) або роликового ковзана, також передбачені отвори (9) для проведення взуттєвого шнурка (8). 4. Захисний елемент за одним з пп. 1-3, який відрізняється тим, що засоби для фіксації захисного елемента (2) на черевику ковзана (1) або роликового ковзана, наприклад, застібка "тріскачка" або кріплення "Boa" з окремим замком, передбачені в зоні поздовжнього отвору (5) захисного елемента (2). 5. Захисний елемент за одним з пп. 1-4, який відрізняється тим, що він виконаний, в основному, з поліетилену. 6. Захисний елемент за одним з пп. 1-5, який відрізняється тим, що форма захисної оболонки (2) (захисного елемента) в зоні середньої частини стопи узгоджена з формою черевика ковзана (1) або роликового ковзана. 7. Захисний елемент за одним з пп. 1-6, який відрізняється тим, що захисна оболонка (2) на задньому кінці має випуклості (12), які в надітому на черевик положенні щонайменше частково покривають щиколоткову ділянку (13) черевика ковзана (1) або роликового ковзана. 8. Захисний елемент за одним з пп. 1-7, який відрізняється тим, що захисна оболонка (2) забезпечена покриттям, зокрема, з текстильного матеріалу. 9. Захисний елемент за одним з пп. 1-8, який відрізняється тим, що зовнішня поверхня може використовуватися як поверхня для розміщення реклами. 10. Захисний елемент за одним з пп. 1-9, який відрізняється тим, що він має увігнутості і/або випуклості. 3 UA 83657 U 4 UA 83657 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
