Дверезнімальний пристрій

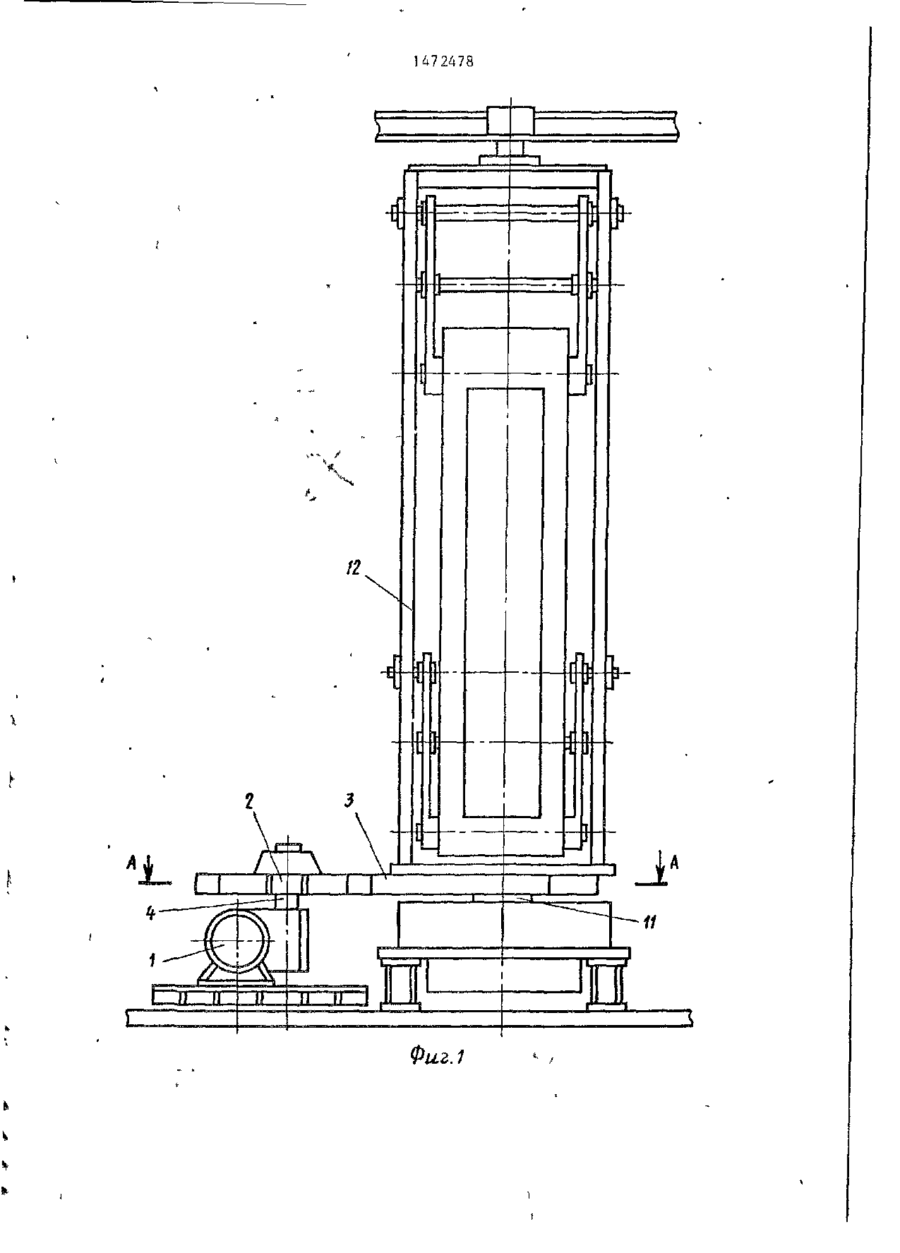

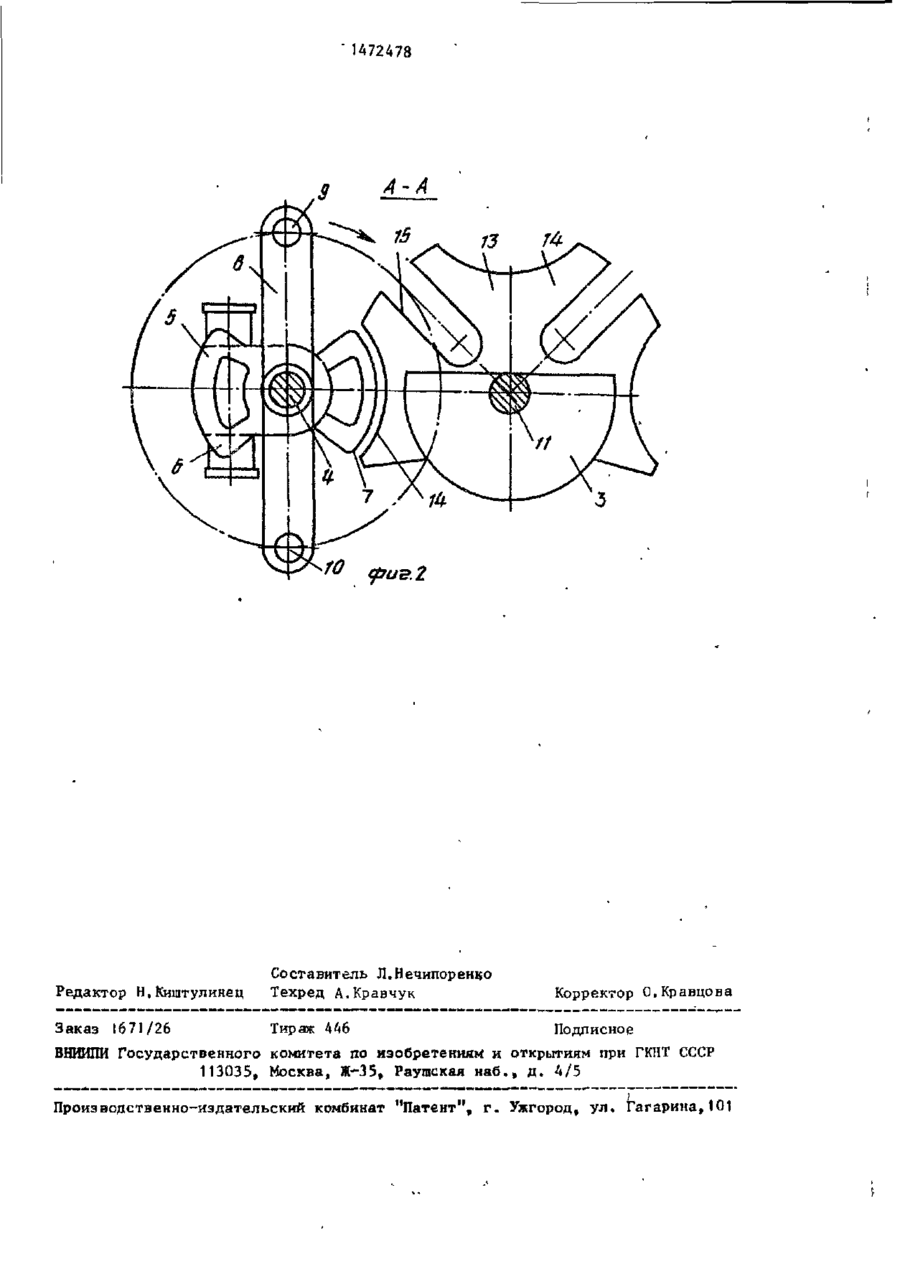

Изобретение относится к коксохимическому производству, в ч а с т н о с ти к двересъемным устройствам д в е р е съемной машины или коксовыталкивател я . Целью изобретения является повышение надежности конструкции д в е р е Изобретение относится к коксохимической промышленности, а именно к устройствам для открывания и закрывания дверей коксовых печей, в ч а с т ности к механизмам поворота д в е р е съемного устройства двересъемной машины коксовыталкивателя. Цель изобретения - повышение н а дежности устройства и эффективности его работы. На фиг, 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг, 1. Механизм поворота двересъемного устройства содержит привод 1, напри съемного устройства и эффективност~и его работы. Устройство содержит п р и вод с ведущим и ведомом звеньями. Ведущее з в е н о , жестко установленное на приводном валу, сиа&жепо кулачком и кривошипом, размещенными взаимно перпендикулярно друг другу э в е р т и кальной плоскости. На противоположных концах кулачка размещены секторы с дугообразными выступами. На противоположных концах кривошипа у с т а н о в лены цевки, причем ведомое звено ж е стко установлено на валу двересъемного устройства и выполнено в виде мальтийского к р е с т а . Расположенные под прямым углом друг к другу его вогнутые дугообразные вырезы взаимодействуют с выступами кулачка. Ч е р е дующиеся с ними радиальные вырезы взаимодействуют с одной из цевок и кривошипа. 2 ил. мер гидроцилиндр-редуктор с ведущим 2 и ведомым 3 звеньями. Ведущее з в е но 2 жестко установлено на приводном валу 4 и содержит кулачок 5 с р а з м е щенными на его противоположных к о н цах секторами 6 с дугообразными выступами 7. Перпендикулярно продольной оси кулачка 5 на валу 4 у с т а н о в лен диаметральный кривошип-8 с з а крепленными на его концах цевками 9 и 10. На валу 11 двересъемного у с т р о й ства 12 жестко закреплено ведомое звено 3 привода 1, Оно выполнено в виде мальтийского креста 13 с р а с п о 1472478 ложенными под прямым углом относительно друг Друга вогнутыми дугообразными вырезами 14, которые выполнены концентрично наружной поверхности кулачка 5. С дугообразными вырезами 14 чередуются радиальные вырезы 15, расположенные под углом 45 друг к Другу. Двересъемное устройство работает следующим образом. Для очистки двери коксовой печи (не п о к а з а н о ) , снятой двересъемным устройством 12 двересъемной машины, последнее поворачивают на 90 , а снятой гоксовыталкивателем - на 180 . Для э т о г о включают привод 1, который сообщает вращение приводному валу 4. Вместе с залом 4 вращаются кривошип 8 и кулачок 5. При стом кулачок 5 вы- 20 ходит из дугообразного выреза 3 4 мальтийского креста 13, а кривошип 8 цевкой 9 входит в зацепление с его радиальным вырезом 15 и поворачивает его на 90 . Для поворота двересъемно- 25 го устройства на 180 кривошыт 8 совершает дальнейший поворот на валу 4 и второй цевкой входит в зацепление со следующим из радиальных вырезов -15, обеспечивая, таким образом, по30 ворот мальтийского креста 13, а следовательно, и двересъемного устройства 12 на необходимый угол, При выходе кривошипа 8 из зацепления с одним из радиальных вырезов 15 мальтийского креста 13 выпуклая поверхность 35 дугообразного выступа 7 кулачка 5 входит в соприкосновение с поверхностью вогнутого дугообразного выреза 14 мальтийского креста 13, что пре- пятствует дальнейшему повороту двересъемного устройства под действием инерционных сигг и исключает люфт между элементами ведущего и ведомого з в е н ь е в . Таким образом, обеспечивается точная фиксация двересъемного устройства по оси механизма чистки дверей, а при возврате устройства в исходное положение обеспечивается точная установка его по оси камеры коксовой печи. На этом цикл работы механизма привода двересъемного у с т ройства заканчивается. Технико-экономические преимущества предлагаемо го г механизма по сравнению с прототипом заключаются в повышении надежности конструкции и эффективности работы механизма. Указанные преимущества обеспечивают з а счет плавности разгона и остановки д в е р е съемного устройства во время его поворота, а также з а счет высокой точности остановки и фиксации его после поворота. Повышение точности фиксации положения двересъемного у с т р о й с т ва, ч свою очередь,, предотвращает нарушение целостности кладки печей и поломки исполнительных органов, устанавливаемых на двересъемном у с т ройстве, обрснечивает их эффективное ,, Функционирование. ' Ф о р м у л а и з о б р е т е н и я Двересъемгое устройство, установленное на валу и снабженное механизмом поворота, включающим привод с ведущим и ведомым звеньями, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства и эффективности его работы, ведущее звено механизма жестко установлено на приводном валу, снабжено кулачком с размещенными на его противоположных концах секторами с дугообразными выступами ч установленным перпендикулярно продольной оси кулачка диаметральным кривошипом с закрепленными на его концах цевками, а ведомое звено жестко установлено на валу двересъемного устройства, выполнено в виде мальтийского креста с р а с п о ложенными под прямым углом относительно друг друга вогнутыми дугообразными вырезами, взаимодействующими с выступами кулачка ведущего звена и чередующимися с ними радиальными вырезами, взаимодействующими с одной из цевок кривошипа. 1472478 12 ) \ Фиг.1 1472478 Редактор Н.Киштулинец Составитель Л.Нечипоренко Техред А.Кравчук Корректор О.Кравцова Заказ 1671/26 Тираж 446 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб.» д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
