Пристрій для контрольованої емісії феромону короїду-гравера, його застосування та спосіб боротьби з короїдом-гравером

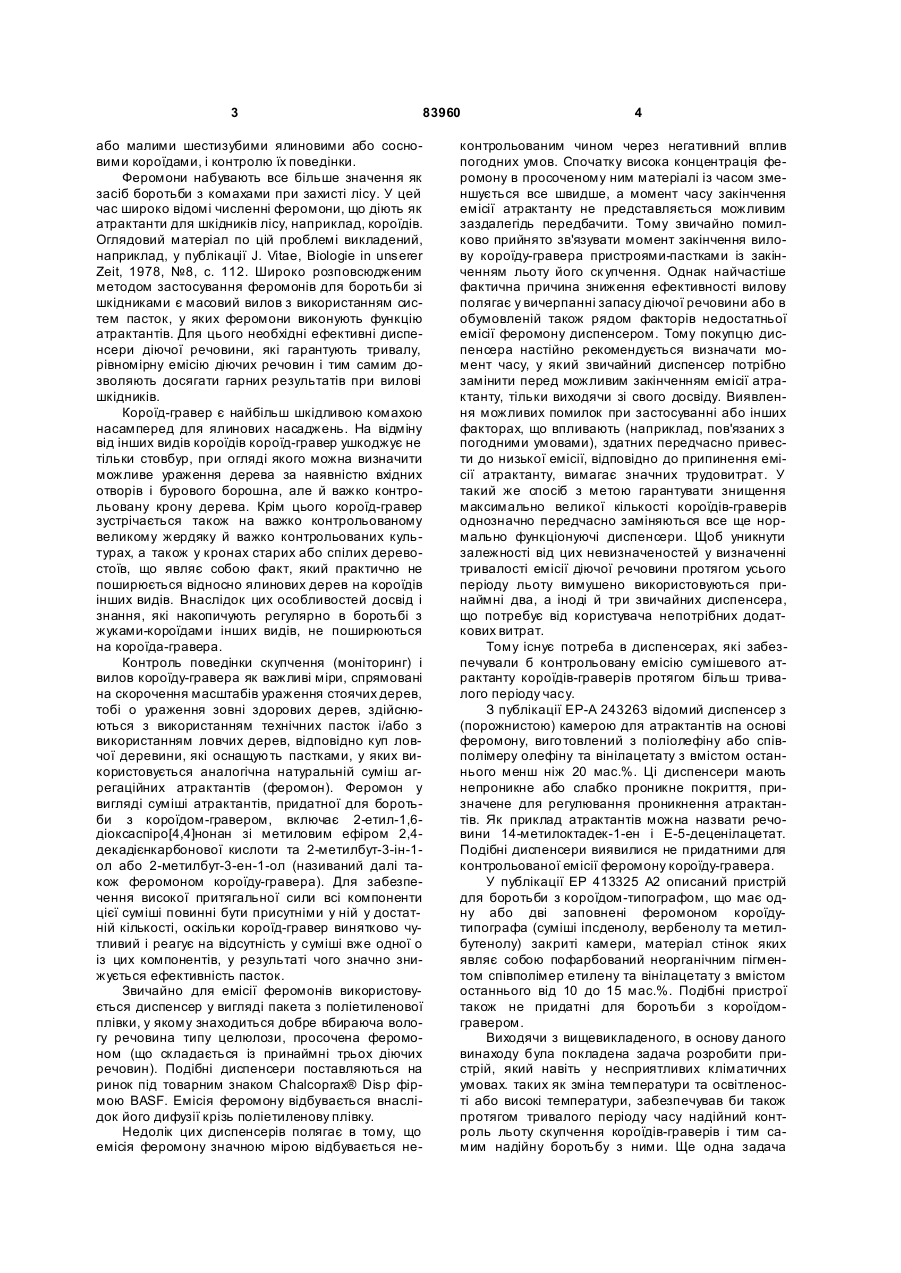

1. Пристрій, виконаний методом деформації із синтетичного матеріалу у вигляді ємності, який має принаймні дві закриті камери, заповнені відповідно рідким феромоном, що містить компоненти 2-етил-1,6-діоксаспіро[4,4]нонан, метиловий ефір 2,4-декадієнкарбонової кислоти та принаймні один спирт, вибраний із групи, що включає 2-метилбут3-ен-1-ол та 2-метилбут-3-ин-1-ол, а товщина стінок, які складають принаймні 50 % площі поверхні камер, становить від 0,1 до 1 мм, і синтетичний матеріал, з якого виготовлена камера, являє собою принаймні в зоні розташування цих поверхонь непокритий, незабарвлений співполімер вінілаце C2 2 (19) 1 3 83960 або малими шестизубими ялиновими або сосновими короїдами, і контролю їх поведінки. Феромони набувають все більше значення як засіб боротьби з комахами при захисті лісу. У цей час широко відомі численні феромони, що діють як атрактанти для шкідників лісу, наприклад, короїдів. Оглядовий матеріал по цій проблемі викладений, наприклад, у публікації J. Vitae, Biologie in unserer Zeit, 1978, №8, с. 112. Широко розповсюдженим методом застосування феромонів для боротьби зі шкідниками є масовий вилов з використанням систем пасток, у яких феромони виконують функцію атрактантів. Для цього необхідні ефективні диспенсери діючої речовини, які гарантують тривалу, рівномірну емісію діючих речовин і тим самим дозволяють досягати гарних результатів при вилові шкідників. Короїд-гравер є найбільш шкідливою комахою насамперед для ялинових насаджень. На відміну від інших видів короїдів короїд-гравер ушкоджує не тільки стовбур, при огляді якого можна визначити можливе ураження дерева за наявністю вхідних отворів і бурового борошна, але й важко контрольовану крону дерева. Крім цього короїд-гравер зустрічається також на важко контрольованому великому жердяку й важко контрольованих культурах, а також у кронах старих або спілих деревостоїв, що являє собою факт, який практично не поширюється відносно ялинових дерев на короїдів інших видів. Внаслідок цих особливостей досвід і знання, які накопичують регулярно в боротьбі з жуками-короїдами інших видів, не поширюються на короїда-гравера. Контроль поведінки скупчення (моніторинг) і вилов короїду-гравера як важливі міри, спрямовані на скорочення масштабів ураження стоячих дерев, тобі о ураження зовні здорових дерев, здійснюються з використанням технічних пасток і/або з використанням ловчих дерев, відповідно куп ловчої деревини, які оснащують пастками, у яких використовується аналогічна натуральній суміш агрегаційних атрактантів (феромон). Феромон у вигляді суміші атрактантів, придатної для боротьби з короїдом-гравером, включає 2-етил-1,6діоксаспіро[4,4]нонан зі метиловим ефіром 2,4декадієнкарбонової кислоти та 2-метилбут-3-ін-1ол або 2-метилбут-3-ен-1-ол (називаний далі також феромоном короїду-гравера). Для забезпечення високої притягальної сили всі компоненти цієї суміші повинні бути присутніми у ній у достатній кількості, оскільки короїд-гравер винятково чутливий і реагує на відсутність у суміші вже одної о із цих компонентів, у результаті чого значно знижується ефективність пасток. Звичайно для емісії феромонів використовується диспенсер у вигляді пакета з поліетиленової плівки, у якому знаходиться добре вбираюча вологу речовина типу целюлози, просочена феромоном (що складається із принаймні трьох діючих речовин). Подібні диспенсери поставляються на ринок під товарним знаком Chalcoprax® Disp фірмою BASF. Емісія феромону відбувається внаслідок його дифузії крізь поліетиленову плівку. Недолік цих диспенсерів полягає в тому, що емісія феромону значною мірою відбувається не 4 контрольованим чином через негативний вплив погодних умов. Спочатку висока концентрація феромону в просоченому ним матеріалі із часом зменшується все швидше, а момент часу закінчення емісії атрактанту не представляється можливим заздалегідь передбачити. Тому звичайно помилково прийнято зв'язувати момент закінчення вилову короїду-гравера пристроями-пастками із закінченням льоту його ск упчення. Однак найчастіше фактична причина зниження ефективності вилову полягає у вичерпанні запасу діючої речовини або в обумовленій також рядом факторів недостатньої емісії феромону диспенсером. Тому покупцю диспенсера настійно рекомендується визначати момент часу, у який звичайний диспенсер потрібно замінити перед можливим закінченням емісії атрактанту, тільки виходячи зі свого досвіду. Виявлення можливих помилок при застосуванні або інших факторах, що впливають (наприклад, пов'язаних з погодними умовами), здатних передчасно привести до низької емісії, відповідно до припинення емісії атрактанту, вимагає значних трудовитрат. У такий же спосіб з метою гарантувати знищення максимально великої кількості короїдів-граверів однозначно передчасно заміняються все ще нормально функціонуючі диспенсери. Щоб уникнути залежності від цих невизначеностей у визначенні тривалості емісії діючої речовини протягом усього періоду льоту вимушено використовуються принаймні два, а іноді й три звичайних диспенсера, що потребує від користувача непотрібних додаткових витрат. Тому існує потреба в диспенсерах, які забезпечували б контрольовану емісію сумішевого атрактанту короїдів-граверів протягом більш тривалого періоду часу. З публікації EP-A 243263 відомий диспенсер з (порожнистою) камерою для атрактантів на основі феромону, виго товлений з поліолефіну або співполімеру олефіну та вінілацетату з вмістом останнього менш ніж 20 мас.%. Ці диспенсери мають непроникне або слабко проникне покриття, призначене для регулювання проникнення атрактантів. Як приклад атрактантів можна назвати речовини 14-метилоктадек-1-ен і Е-5-деценілацетат. Подібні диспенсери виявилися не придатними для контрольованої емісії феромону короїду-гравера. У публікації EP 413325 А2 описаний пристрій для боротьби з короїдом-типографом, що має одну або дві заповнені феромоном короїдутипографа (суміші іпсденолу, вербенолу та метилбутенолу) закриті камери, матеріал стінок яких являє собою пофарбований неорганічним пігментом співполімер етилену та вінілацетату з вмістом останнього від 10 до 15 мас.%. Подібні пристрої також не придатні для боротьби з короїдомгравером. Виходячи з вищевикладеного, в основу даного винаходу була покладена задача розробити пристрій, який навіть у несприятливих кліматичних умовах. таких як зміна температури та освітленості або високі температури, забезпечував би також протягом тривалого періоду часу надійний контроль льоту скупчення короїдів-граверів і тим самим надійну боротьбу з ними. Ще одна задача 5 83960 винаходу полягала в розробці способу насамперед також ефективного контролю цих шкідників у погано контрольованому навколишнім середовищі, наприклад, у зонах бурелому (короїдне вогнище) і/або в старих або спілих деревостоях, оскільки в них застосування широко розповсюджених методів виявляється не ефективним. При створенні винаходу було несподівано встановлено, що ця задача може бути вирішена за допомогою пристрою у вигляді ємності, яка виконана методом деформації із синтетичного матеріалу та має одну або декілька закритих камер, у кожній з яких міститься рідкий феромон, до складу якого входять 2-етил-1,6-діоксаспіро[4,4]нонан, метиловий ефір 2,4-декадієнкарбонової кислоти та принаймні один спирт, вибраний із групи, що включає 2-метилбут-3-ен-1-ол і 2-метилбут-3-ин-1ол, а товщина стінок, що становлять принаймні 50% площі поверхні камер, становить від 0,1 до 1 мм, і синтетичний матеріал, з якого виготовлена камера, являє собою принаймні в зоні розташування цих поверхонь непокритий співполімер вінілацетату та етилену з вмістом вінілацетату від 10 до 17 мас.%. Відповідно до цього даний винахід стосується подібного пристрою. З урахуванням забезпечуваних характеристик емісії діючої речовини цей пристрій у винятковому ступені придатний для боротьби з жуками виду Pityogenes chalcographus і їх моніторингу. З урахуванням сказаного наступними об'єктами даного винаходу є застосування подібних пристроїв для боротьби з короїдом-гравером і його моніторингу, а також спосіб боротьби з короїдом-гравером, при здійсненні якого один або декілька пропонованих у винаході пристроїв використаються разом із пристроями-пастками. Суттєво важливий аспект даного винаходу полягає в типі матеріалу стінок камер, оскільки стінки, що оточують камери, являють собою бар'єр, крізь який сумішевий атрактант дифундує й після цього контрольованим чином випускається в навколишнє середовище. Можна вважати, що цей спеціальний матеріал стінок спочатку як губка усмоктує цей феромон і потім контрольованим чином виділяє в навколишнє середовище, завдяки чому цей спеціальний матеріал стінок діє як буфер, що компенсує обумовлені погодними змінами коливання швидкості емісії атрактанту. Відповідно до винаходу принаймні 50%, переважно принаймні 70%, насамперед принаймні 90% і найбільш переважно вся площа поверхні стінок, що оточують камери пристрою, виготовлена із співполімеру етилену та вінілацетату. Цей співполімер містить вінілацетат переважно в кількості від 12 до 15 мас.%, при цьому принаймні ці ділянки поверхні стінок не мають покриття. За межами цих границь вже не гарантується рівномірна емісія компонентів розчину діючої речовини, що міститься у камерах. Відповідно до першого варіанта здійснення винаходу матеріал стінок в основному не пофарбований. Це означає, що співполімер етилену та вінілацетату, використовуваний для виготовлення стінок камер(-и), містить менш ніж 1 мас.%, насамперед менш ніж 0,5 мас.% і найбільш переважно не містить ніяких забарвлювальних компонентів, 6 таких як неорганічні або органічні пігменти або інші барвники. Пристрої, у яких стінки камер виготовлені в основному з незабарвленого співполімеру етилену та вінілацетату, забезпечують значною мірою при екстремальних погодних умовах, насамперед у тривалі періоди жаркої погоди, все ще високу надійність вилову короїдів-граверів. Відповідно до іншого варіанта матеріал стінок камер являє собою пофарбований співполімер етилену та вінілацетату, що містить до 50 мас.%, звичайно від 1 до 30 мас.% барвного засобу, наприклад пігменту, насамперед червоного і/або коричневого пігментів. Використовуваний як матеріал стінок співполімер етилену та вінілацетату може містити в невеликих кількостях звичайні для подібних полімерів стабілізатори, наприклад, антиоксиданти, що запобігають або сповільнюють старіння синтетичного матеріалу. Подібні стабілізатори можуть міститися в полімері в кількості до 0,1 мас.%. Поряд із цим полімер може містити у звичайних кількостях засоби, використовувані при переробці, такі як засоби проти злежування полімерів і пом'якшувачі, наприклад, амід ерукової кислоти або амід олеїнової кислоти. Зазначені речовини негативно не впливають на властивості пропонованого у винаході пристрою. Крім цього при створенні винаходу було встановлено, що в кращому варіанті індекс розплаву співполімеру етилену та вінілацетату, визначений відповідно до стандарту ASTM D 1238 при 190°C і під навантаженням 2,16 кг, становить від 1,8 до 3,2 г/10 хв і насамперед від 2,2 до 2,8 г/10 хв. Подібні співполімери етилену та вінілацетату добре відомі з рівня техніки й поставляються на ринок, наприклад, під товарним знаком Greenflex ML, насамперед Greenflex® ML 40 фірмою Polimeri SA, Італія. Для виготовлення пропонованих у винаході пристроїв можуть бути використані поряд із співполімером етилену та вінілацетату, що утворюють принаймні найбільшу частину стінок камер, і інші матеріали, наприклад, матеріали, необхідні для механічного з'єднання декількох камер або для стабілізації або зміцнення пристрою щоб уникнути механічних ушкоджень або для кріплення пристрою на деревах або в пастках. Однак у кращому варіанті пропонований у винаході пристрій виготовлений винятково із співполімерів етилену та вінілацетату. У камерах пропонованого у винаході пристрою міститься рідкий феромон короїду-гравера. Загальна кількість сумішевого атрактанту звичайно становить від 2 до 10 мл у розрахунку на один пристрій і більш переважно від 1 до 5 мл і найбільш переважно від 1,5 до 2,5 мл у розрахунку на одну камеру. У кращому варіанті пропонується використовува ти сумішевий атрактант, який містить 2-етил-1,6-діоксаспіро[4,4]нонан у концентрації від 2 до 10 мас.% і насамперед від 4 до 8 мас.% у розрахунку на загальну масу цього сумішевого атрактанту. Концентрація складного ефіру декадієну переважно становить у сумішевому атрактанті від 0,5 до 5 мас.%, насамперед від 1 до 2 мас.%. Частка компонента 2-метилбут-3-ин-1-олу звичай 7 83960 но становить принаймні 50 мас.% і насамперед від 80 до 97 мас.%. До складу сумішевого атрактанту не входять насамперед ніякі додаткові компоненти, крім домішок, які присутні в складі в невеликих кількостях внаслідок певних особливостей процесу виготовлення, і застосовуваних при відомих умовах стабілізаторів. На відміну від пакетів із плівки, застосування яких відомо з рівня техніки, пропоновані у винаході пристрої являють собою одержані методом деформації, тобто об'ємні або тривимірні об'єкти, що мають принаймні 2, наприклад, 2, 3 або 4 камери під феромон короїду-гравера. Для забезпечення рівномірної емісії феромону принаймні 50%, насамперед принаймні 70% площі поверхонь стінок, що оточують камери, відповідають матеріалу, з якого вони виготовлені, і товщина якого становить переважно від 0,2 до 0,6 мм і насамперед від 0,25 до 0,5 мм. Відповідно до винаходу принаймні ці поверхні відносяться до стінок, виготовлених із співполімерів етилену та вінілацетату, і не мають ніякого покриття. За геометричною формою камери можуть бути виконані сферичними, еліпсоїдними, багатогранними, циліндричними або неправильної форми. У кращому варіанті більша частина камери має форму трубки, поперечний переріз якої може мати форму кола, зірки, прямокутника, еліпса, багатокутника або неправильну форму. Поперечний переріз найчастіше має круглу або еліпсоїдну, або прямокутну форму із закругленими кутами. Внутрішній об'єм відповідних камер звичайно становить від 1 до 5 см 3. Крім того, при створенні винаходу було встановлено, що в кращому варіанті відношення площі поверхні стінок, що оточують відповідну камеру, до внутрішнього обсягу відповідної камери становить від 1 до 10 см -1 і насамперед від 2 до 6 см -1. Відповідно до кращого варіанта внутрішній діаметр трубчастих камер становить від 5 до 20 мм, відповідно площа поперечного переріза становить від приблизно 20 до 200 мм 2 і довжина становить від 15 до 40 мм. Торці цих трубчасти х камер можуть бути закриті будь-яким чином і можуть мати, наприклад, увігн уту або плоску поверхню. Відповідно до кращого варіанту пропонований у винаході пристрій має дві камери. Якщо пропонований у винаході пристрій має дві камери або більше, то вони відділені одна від одної, тобто не мають ніяких з'єднуючи х їх каналів, проточних для рідин. Поряд з камерою(-ами) пропонований у винаході пристрій може також мати засоби для його кріплення в пастках із принадою, наприклад, вирізи для пропущення через них кріпильних елементів або засобів, таких як дріт і інші аналогічні засоби. На прикладеному до опису кресленні показаний варіант виконання пропонованого у винаході заповненого феромоном пристрою, виготовленого з незабарвленого співполімеру етилену та вінілацетату. Пропоновані у винаході пристрої можуть виготовлятися за аналогією з ампулами, заповненими діючою речовиною відповідно до рівня техніки, 8 наприклад, методами видувного формування, подвійного вакуумного формування або насамперед методом термоформування, здійснення яких звичайно сполучають також з операцією заповнення камер феромоном. Пропоновані у винаході пристрої мають ряд зазначених нижче переваг. На відміну від звичайних диспенсерів пропоновані у винаході пристрої забезпечують безперервну емісію феромону в необхідній кількості. Крім того, на відміну від звичайних диспенсерів коливання концентрацій компонентів, що вийшли в навколишнє середовище, феромону виключені або мають місце на такому рівні, на якому не здійснюють негативного впливу на ефективність пастки. На відміну від звичайних диспенсерів, що виготовляють у вигляді пакетів із плівки, які, як показує практика, необхідно заміняти через 8-10 тижнів, пропонований у винаході пристрій гарантує навіть після закінчення 14 тижнів емісію феромону у тій же кількості й у тому ж складі, які забезпечують ефективний вилов короїдів-граверів. Крім цього завдяки пропонованому у винаході пристрою вперше стало можливим надійно пов'язувати закінчення льоту скупчення короїдів-граверів з вичерпанням запасу феромону в пастці, оснащеній пропонованим у винаході пристроєм. Крім того, пропоновані у винаході пристрої дозволяють також надійно контролювати літ скупчення короїдівграверів у проблемних місцях, таких як старі або спілі деревостої. Ще одна перевага винаходу полягає в поліпшеному контролі рівня феромону в диспенсері з порожньою камерою. Оскільки завдяки вибраному матеріалу стінок і їх товщині пристрій виконаний прозорим, можна постійно точно визначати рівень феромону в ньому, завдяки чому можна точно визначити той момент часу, коли буде необхідно замінити пристрій. Якщо, незважаючи на цілком можливу наявність залишку феромону, звичайний диспенсер видаляють у відходи після закінчення льоту скупчення короїдів-граверів через низьку ефективність їх вилову, то пропонований у винаході пристрій можна точно контролювати на наявність залишків феромону, відповідно надійно зберегти при зниженій температурі до наступного року й потім знову використати пристрій зі збереженим залишком. Тим самим винахід докорінно підвищує надійність контролю (моніторингу), а також ефективність вилову короїдів-граверів і завдяки цьому надійно знижує рівень ураження здорових дерев. Крім цього завдяки простоті здійснення контролю ще наявних залишків і можливості їх наступного застосування після належного зберігання винахід забезпечує не тільки зниження витрат, але також і скорочення кількості залишків сміття. Тим самим пропоновані у винаході пристрої можна використати звичайним чином для боротьби з короїдами виду Pityogenes chalcographus. Звичайно ці пристрої використовуються разом з пасткамидля короїдів, з купами ловчої деревини, ловчими деревами, купами ловчого хмизу або ловчими колами, обробленими при відомих умовах відповідним інсектицидом, наприклад, а 9 83960 циперметрином. Методи подібної обробки добре відомі спеціалістам у даній галузі й викладені, наприклад, у публікації Forsttechnische Informationen, 1996, №8, с 77-80, а також представлені в описі, що надається виробником продукту Chalcoprax®, наприклад, в описі продукту, що випускається фірмою BASF. Пропоновані у винаході пристрої звичайно використаються в комбінації із пристроями-пастками, такими як щілинні пастки, що поставляються на ринок фірмою Theysohn, які можуть бути розміщені, наприклад, по три пастки у вигляді трипроменевих зірок, або як окремі пастки. Крім того, пристрійпастку, використовувану в комбінації із пропонованим у винаході пристроєм, доцільно застосовувати з іншими пристроями-пастками, такими як купи ловчої деревини, ловчі коли, купи ловчого хмизу та ловчі дерева, для боротьби з короїдомгравером. Пропоновані у винаході пристрої можна також використати для моніторингу. Із цією метою ці пристрої звичайно поміщають в окремі пастки. наприклад, у місцях можливого знаходження короїду-гравера в густому ялиннику, на колах або великому жердяку або ж на більш старих або спілих деревах. Для зниження рівня ураження здорового лісу один або декілька пропонованих у винаході пристроїв використовують разом з пастками або купами ловчої деревини, ловчими колами, купами ловчого хмизу та ловчими штабелями деревини, обробленими відповідним інсектицидом, наприклад а-циперметрином, у вогнища х первинного ураження стоячих, відповідно лежачих дерев після ліквідації первинного ураження. Нижче для пояснення суті даного винаходу розглянуті наступні приклади, які однак не обмежують його обсяг. Приклад 1 У даному прикладі використовували показаний на прикладеному кресленні пристрій, що включає дві камери та виготовлений з незабарвленого співполімеру етилену та вінілацетату, що має зазначені нижче характеристики. - вміст вінілацетату - 14 мас.%, - індекс розплаву - 2,50 г/10 хв (визначений при 190°C під навантаженням 2,16 кг відповідно до стандарту ASTM-D 1238), - модуль пружності - 60 мПа (стандарт ASTM при вигині D790). Довжина кожної камери становила приблизно 30 мм, середній діаметр становив приблизно 1,2 мм, незаповнений об'єм розраховуючи на одну камеру становив приблизно 2,8 мл. Товщина стінок повернутої до місця підвіски половини камери становила 391±30 мкм. Камери містили в цілому 2000 мг (маса феромону, що заливається) суміші, до складу якої входили 2-етил-1,6-діоксаспіро[4,4]нонан у кількості 67 мас.%, метиловий ефір 2,4-декадієнкарбонової кислоти в кількості 1-2 мас.% та 2-метилбут-3-ин2-ол у кількості 91-93 мас.%. Приклад 2 10 У даному прикладі використовували пристрій, який є аналогічним пристрою, представленому в прикладі 1, і який включає дві камери зі стінками з пофарбованого коричневого співполімеру етилену та вінілацетату, що має зазначені нижче характеристики. - вміст вінілацетату - 14 мас.%, - індекс роз- 2,50 г/10 хв (визначений при плаву 190°C під навантаженням 2,16 кг відповідно до стандарту ASTM-D 1238), модуль пружності при вигині - 60 мПа (стандарт ASTM D790) Порівняльний приклад V1 У даному прикладі використовували пристрій, який є аналогічним пристрою, представленому в прикладі 1, і який включає дві камери зі стінками з пофарбованого коричневого поліетилену низької густини (продукт LUPOLEN 3020 D фірми Basell). Порівняльний приклад V2 У даному прикладі використовували пристрій, який є аналогічним пристрою, представленому в прикладі 1, і який включає дві камери зі стінками з пофарбованого діоксидом титану білого поліетилену низької густини (продукт LUPOLEN 2920 K, фірми Basell). Порівняльний приклад V3 У даному прикладі використовували пристрій, який є аналогічним пристрою, представленому в прикладі 1, і який включає дві камери зі стінками з пофарбованого діоксидом титану білого поліетилену низької густини (продукт LUPOLEN 1840 H, фірми Basell). Порівняльний приклад V4 У даному прикладі використовували пристрій, який є аналогічним пристрою, представленому в прикладі 1, і який включає дві камери зі стінками з не пофарбованого діоксидом титану поліетилену низької густини (продукт LUPOLEN 2420 H, фірми Basell). Порівняльний приклад V5 У даному прикладі використовували заповнений феромоном масою 1,8 г відповідно до приклада 1 диспенсер Chalcoprax® Disp, що поставляється на ринок фірмою BASF, у вигляді пакета із плівки. Дослідження характеристик емісії феромону Заповнені феромоном пристрої контролювали на предмет втрати ними ваги протягом приблизно 3,5 місяців (з 30 квітня по 10 серпня 2003р.) у природних умовах лісу через кожні 8-18 днів. Для цього пристрої були підвішені відповідно в щілинних пастках фірми Theysohn. Випробування проводилися поблизу селища Гервиш, розташованого недалеко від м. Магдебург. Пастки розташовувалися до полудня в тіні, а після полудня освітлювалися сонячним світлом. Результати, наведені в таблиці 1, являють собою середні величини відповідно для 10 пристроїв. 11 83960 12 Таблиця 1 Дата Приклад 1 2 V1 V2 V3 V4 30.4. 10.5. 18.5. 5.6. 14.6. 25.6. 3.7. 10.7. 19.7. 27.7. 3.8. 10.8. [мг]1) [%]2) [мг]1) [%]2) [мг]1) [%]2) [мг]1) [%]2) [мг]1) [%]2) [мг]1) [%]2) 0 100 0 100 0 100 0 100 0 100 0 100 253 87,3 376 81,2 68 96,6 40 98 2 99,9 2 99,9 619 69,1 396 80,2 71 96,5 78 96,1 2 99,9 8 99,6 782 60,9 703 64,9 220 89,0 153 92,4 6 99,7 12 99,4 916 54,2 933 53,3 220 89,0 176 91,2 8 99,6 28 98,6 1095 45,3 1138 43,1 226 88,7 226 88,7 10 99,5 37 98,2 1238 38,1 1277 36,1 229 88,6 301 85,0 14 99,3 43 97,9 1449 27,6 1390 30,5 1596 20,2 1486 25,7 1703 14,9 1610 19,5 1730 13,5 1754 12,3 1733 13,4 1822 8,9 1) Втрата маси в мг. 2) Маса у % відносно маси, що заливається та становить 2000 мг. Аналіз даних, наведених у таблиці 1, дозволяє прийти до висновку, що синтетичні матеріали на основі поліетилену, звичайно використовувані для виготовлення пристроїв для емісії феромону, повністю не здатні забезпечити достатню емісію феромону короїду-гравера, а пропоновані у винаході синтетичні матеріали гарантують емісію, необхідну для підтримки льоту скупчень короїдів-граверів у пастку, протягом періоду часу, що становить 3,5 місяці. Дослідження ефективності вилову короїдівграверів у густому ялиновому лісі випробування перерване випробування перерване випробування перерване випробування перерване Пристрої заповнені феромоном, були підвішені в щілинних пастках, що випускаються фірмою Theysohn, 15 квітня 2003 р. Місцем їх розміщення був вибраний густий ялиновий ліс (вік 15 років) у лісництві поблизу м. Бланкенхайм недалеко від м. Бад-Берка на висоті 400 м над рівнем моря. У цьому лісі було розміщено по 3 пастки розраховуючи на пристрій кожного типу. У цих дослідженнях визначали відповідно кількість короїдів-граверів, пійманих до певного моменту часу 3 пастками, а також загальну кількість короїдів-граверів, пійманих за весь період досліджень. Отримані величини представлені в таблиці 3. Всі пастки були знову оснащені 29 липня 2003 p., і після цього визначали відповідно ефективність вилову короїдів-граверів. Отримані величини представлені в таблиці 3. Таблиця 2 V5 1 2 24.4. 77 49 43 29.4. 336 346 239 6.5. 1528 1391 2373 13.5. 221 417 163 20.5. 37 34 7 27.5. 61 672 538 3.6. 2893 3606 2539 10.6. 6311 6270 5586 V5 1 2 17.6. 1488 4123 4389 24.6. 188 2385 4450 1.7. 198 1778 715 8.7 51 421 163 15.7. 54 1464 1775 22.7. 56 1384 2612 29.7. 24 3078 2717 Усього 13523 27519 28309 Таблиця 3 V5 1 2 6.8. 3233 3780 1810 12.8 2640 1896 2227 19.8. 819 967 893 2.9. 0 6 6 Аналіз даних, представлених у таблиці 2, дозволяє прийти до висновку, що пропоновані у винаході пристрої значно перевершують звичайний диспенсер у тому відношенні, що здатні також протягом більш тривалого періоду часу, що дорівнює 3 місяців, забезпечувати високу ефективність вилову короїдів-граверів, а звичайний диспенсер, виготовлений у вигляді пакета із плівки, практично 9.9 0 0 0 16.9. 70 90 77 25.9. 11 21 18 Усього 7792 8231 5597 повністю втрачає свою ефективність як принада через приблизно 2 місяці. Дані, представлені в таблиці 3, дозволяють зробити висновок, що пропоновані у винаході пристрої, виготовлені з незабарвленого плівкового матеріалу, забезпечують при високих температурах в інтервалі часу проведення вимірів більш високу ефективність вилову короїдів-граверів у порівнянні із пропонованими у винаході пристроя 13 83960 ми, виготовленими з пофарбованого плівкового матеріалу. Дослідження ефективності вилову короїдівграверів у старому або спілому ялиновому деревостої Пристрої, заповнені феромоном, були підвішені в щілинних пастках, що вип ускаються фірмою Theysohn, 20 квітня 2003 р. Місцем їх розміщення був вибраний спілий ялиновий деревостій (вік 80 14 90 років) у лісництві поблизу м. Рюбеланд у Гарці на висоті 400 м над рівнем моря. У цьому лісі було розміщено по 3 пастки розраховуючи на пристрій кожного типу. У ци х дослідженнях визначали відповідно кількість короїдів-граверів, пійманих до певного моменту часу 3 пастками, а також загальну кількість короїдів-граверів, пійманих за весь період досліджень. Отримані величини представлені в таблиці 4. Таблиця 4 Приклад V5 1 30.4. 5 90 9.5. 616 818 16.5. 2032 1172 25.5. 338 529 3.6. 379 636 10.6. 16335 14610 V5 1 18.6. 11160 8280 28.6. 4639 11339 3.7. 2398 1366 18.7. 559 728 26.7. 28 243 Усього 38489 39811 Під час порівняльних досліджень ефективності вилову короїдів-граверів, проведених у період з 28 квітня по 6 липня 2002 р. у лісництві поблизу м. Рюбеланд у Гарці на висоті 400 м над рівнем моря в спілому ялиновому деревостої (вік 80-90 Комп’ютерна в ерстка Д. Шев ерун років), було встановлено, що пристрої, зазначені в порівняльних прикладах 1, 3 та 4, виявили загальну ефективність вилову, яка складає менш ніж 10% ефективності вилову звичайного диспенсера, зазначеного в порівняльному прикладі 5. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
