Установка забезпечення людей повітрям при аваріях у підземних виробках

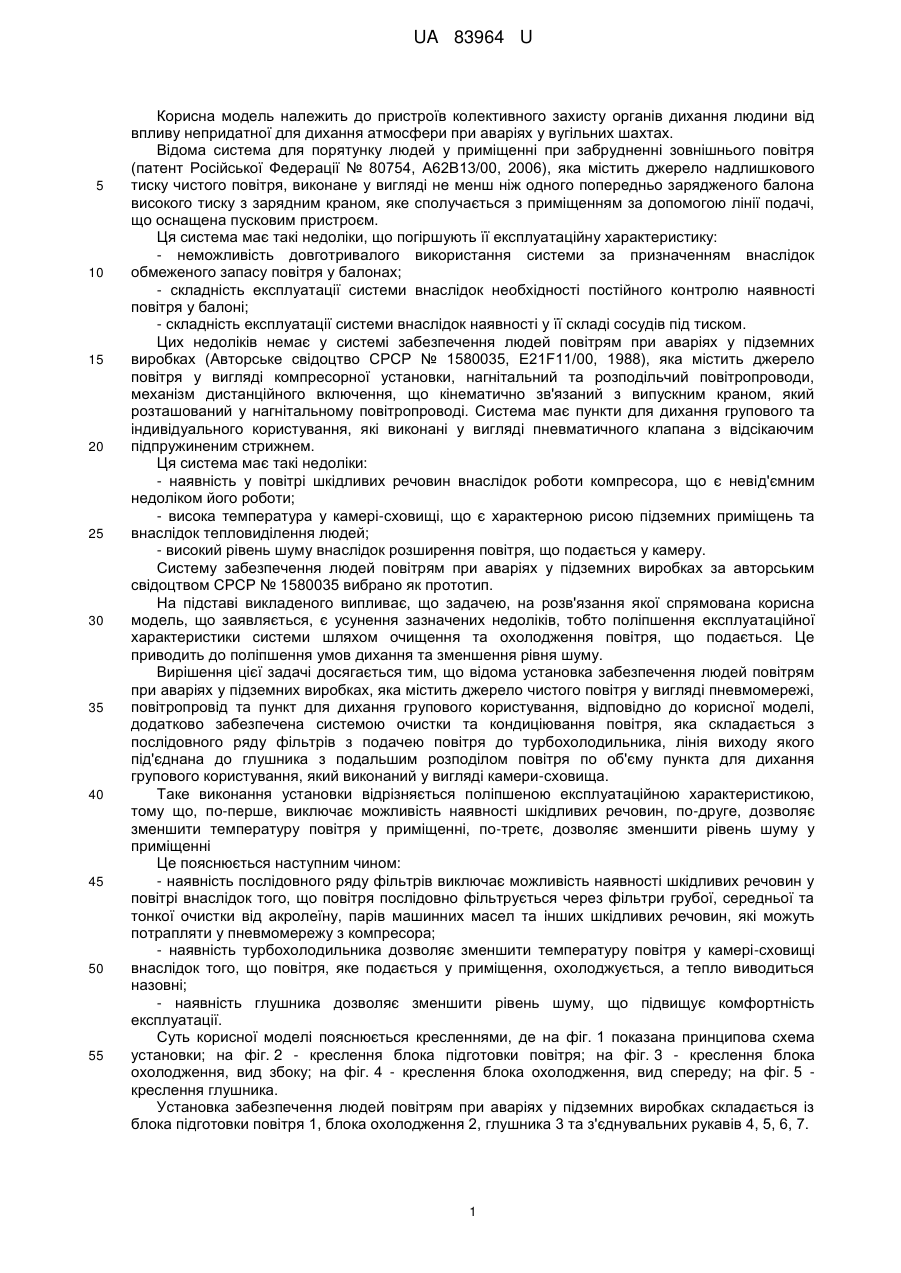

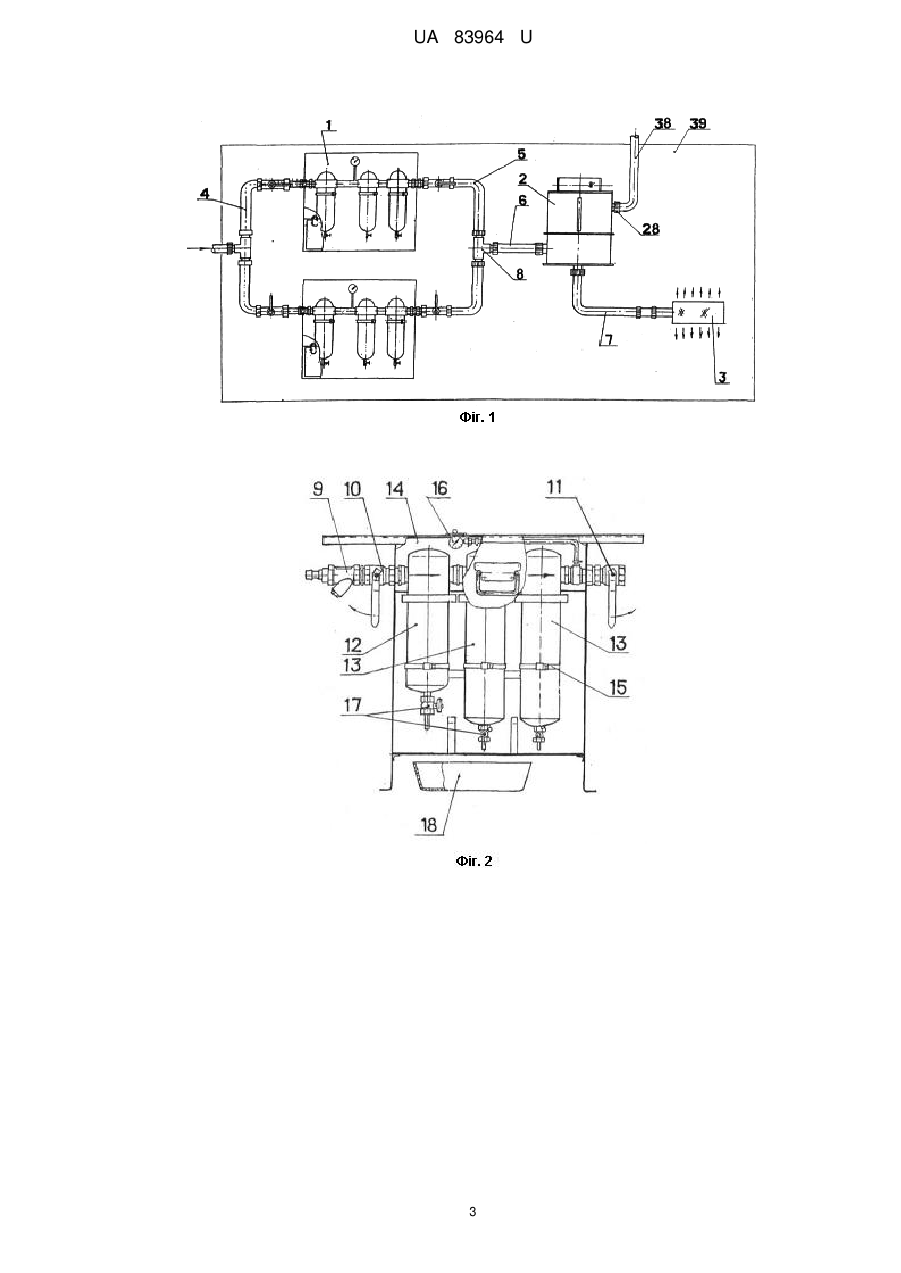

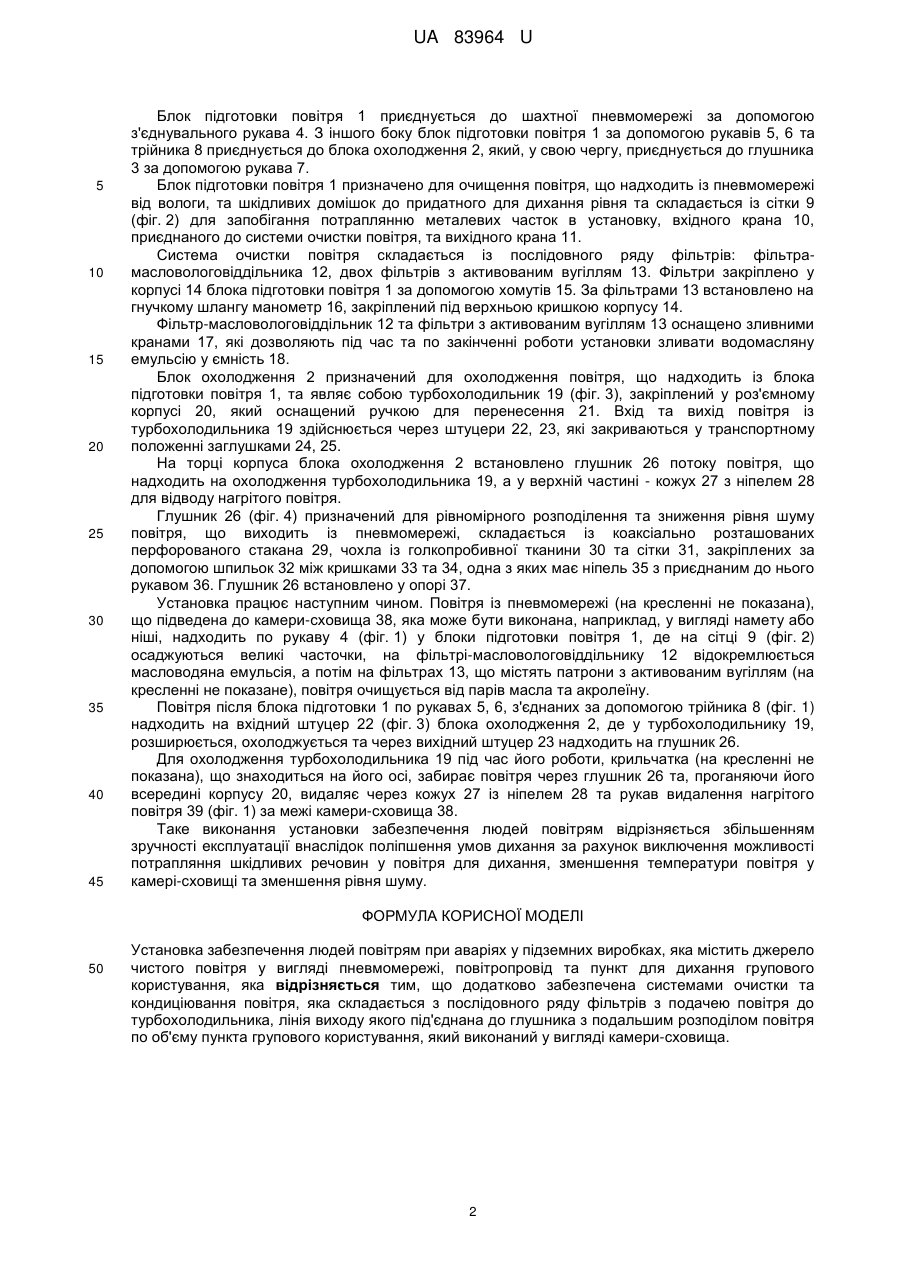

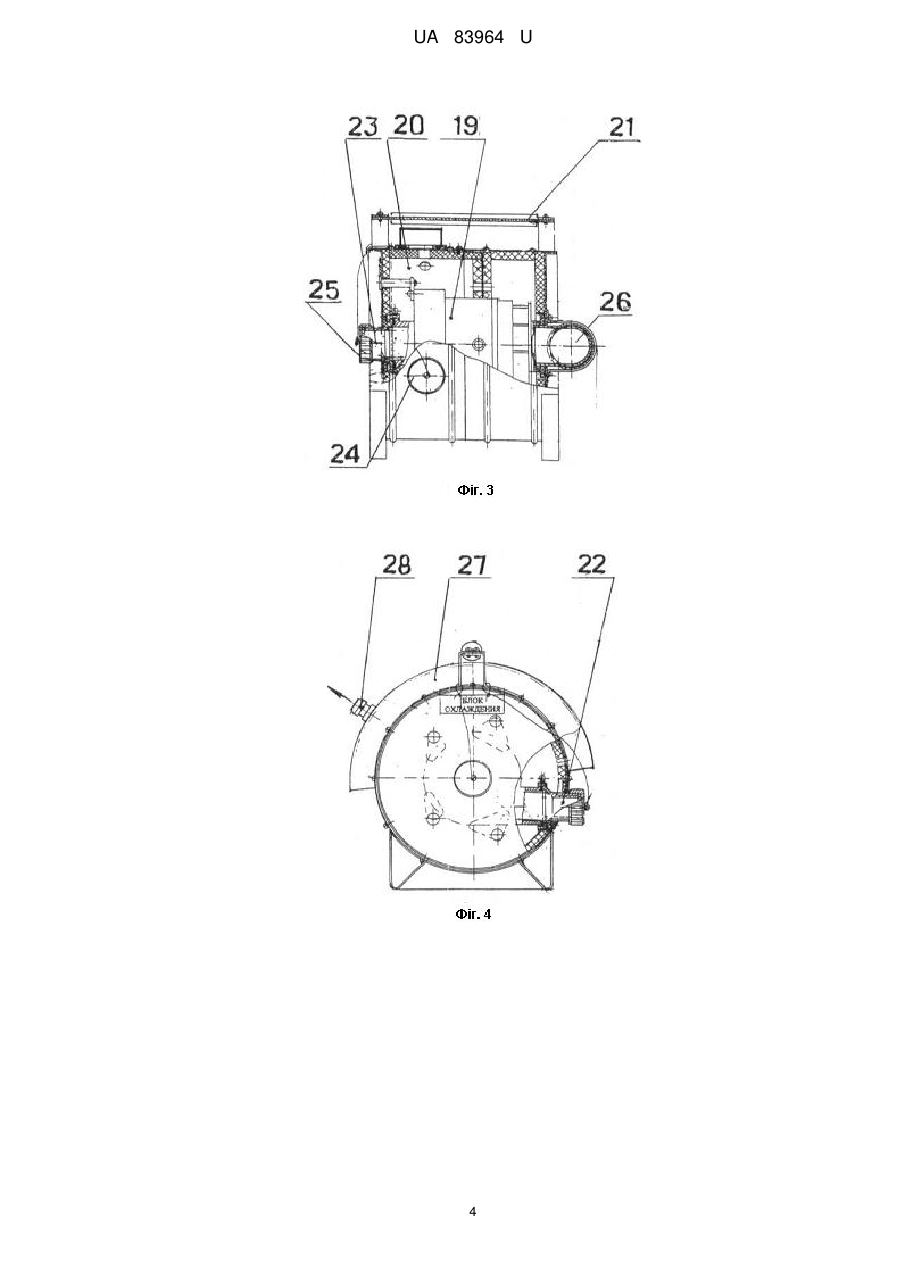

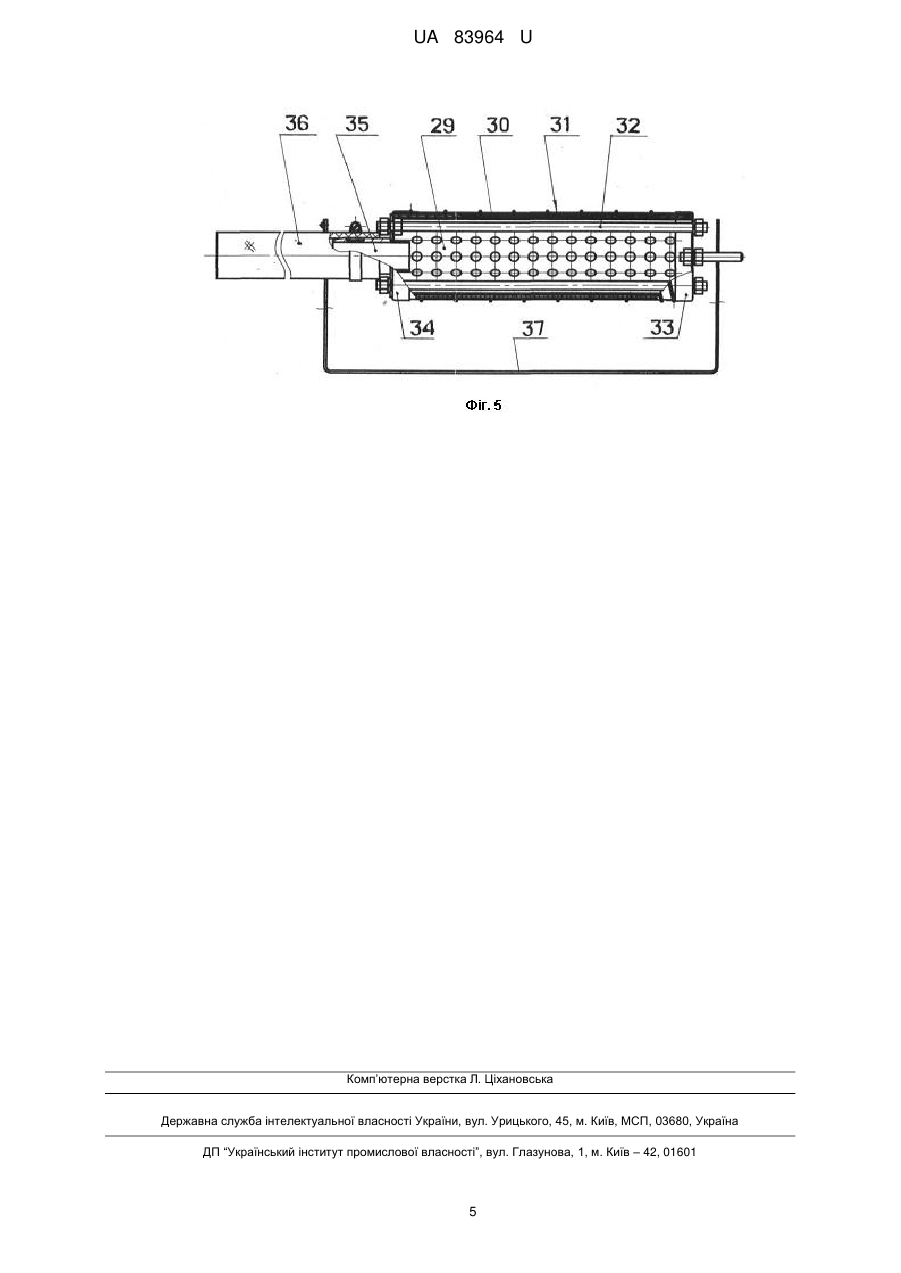

Реферат: Установка забезпечення людей повітрям при аваріях у підземних виробках, яка містить джерело чистого повітря у вигляді пневмомережі, повітропровід та пункт для дихання групового користування, причому установка додатково забезпечена системами очистки та кондиціювання повітря, яка складається з послідовного ряду фільтрів з подачею повітря до турбохолодильника, лінія виходу якого під'єднана до глушника з подальшим розподілом повітря по об'єму пункта групового користування, який виконаний у вигляді камери-сховища. UA 83964 U (12) UA 83964 U UA 83964 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв колективного захисту органів дихання людини від впливу непридатної для дихання атмосфери при аваріях у вугільних шахтах. Відома система для порятунку людей у приміщенні при забрудненні зовнішнього повітря (патент Російської Федерації № 80754, А62В13/00, 2006), яка містить джерело надлишкового тиску чистого повітря, виконане у вигляді не менш ніж одного попередньо зарядженого балона високого тиску з зарядним краном, яке сполучається з приміщенням за допомогою лінії подачі, що оснащена пусковим пристроєм. Ця система має такі недоліки, що погіршують її експлуатаційну характеристику: - неможливість довготривалого використання системи за призначенням внаслідок обмеженого запасу повітря у балонах; - складність експлуатації системи внаслідок необхідності постійного контролю наявності повітря у балоні; - складність експлуатації системи внаслідок наявності у її складі сосудів під тиском. Цих недоліків немає у системі забезпечення людей повітрям при аваріях у підземних виробках (Авторське свідоцтво СРСР № 1580035, E21F11/00, 1988), яка містить джерело повітря у вигляді компресорної установки, нагнітальний та розподільчий повітропроводи, механізм дистанційного включення, що кінематично зв'язаний з випускним краном, який розташований у нагнітальному повітропроводі. Система має пункти для дихання групового та індивідуального користування, які виконані у вигляді пневматичного клапана з відсікаючим підпружиненим стрижнем. Ця система має такі недоліки: - наявність у повітрі шкідливих речовин внаслідок роботи компресора, що є невід'ємним недоліком його роботи; - висока температура у камері-сховищі, що є характерною рисою підземних приміщень та внаслідок тепловиділення людей; - високий рівень шуму внаслідок розширення повітря, що подається у камеру. Систему забезпечення людей повітрям при аваріях у підземних виробках за авторським свідоцтвом СРСР № 1580035 вибрано як прототип. На підставі викладеного випливає, що задачею, на розв'язання якої спрямована корисна модель, що заявляється, є усунення зазначених недоліків, тобто поліпшення експлуатаційної характеристики системи шляхом очищення та охолодження повітря, що подається. Це приводить до поліпшення умов дихання та зменшення рівня шуму. Вирішення цієї задачі досягається тим, що відома установка забезпечення людей повітрям при аваріях у підземних виробках, яка містить джерело чистого повітря у вигляді пневмомережі, повітропровід та пункт для дихання групового користування, відповідно до корисної моделі, додатково забезпечена системою очистки та кондиціювання повітря, яка складається з послідовного ряду фільтрів з подачею повітря до турбохолодильника, лінія виходу якого під'єднана до глушника з подальшим розподілом повітря по об'єму пункта для дихання групового користування, який виконаний у вигляді камери-сховища. Таке виконання установки відрізняється поліпшеною експлуатаційною характеристикою, тому що, по-перше, виключає можливість наявності шкідливих речовин, по-друге, дозволяє зменшити температуру повітря у приміщенні, по-третє, дозволяє зменшити рівень шуму у приміщенні Це пояснюється наступним чином: - наявність послідовного ряду фільтрів виключає можливість наявності шкідливих речовин у повітрі внаслідок того, що повітря послідовно фільтрується через фільтри грубої, середньої та тонкої очистки від акролеїну, парів машинних масел та інших шкідливих речовин, які можуть потрапляти у пневмомережу з компресора; - наявність турбохолодильника дозволяє зменшити температуру повітря у камері-сховищі внаслідок того, що повітря, яке подається у приміщення, охолоджується, а тепло виводиться назовні; - наявність глушника дозволяє зменшити рівень шуму, що підвищує комфортність експлуатації. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана принципова схема установки; на фіг. 2 - креслення блока підготовки повітря; нафіг. 3 - креслення блока охолодження, вид збоку; на фіг. 4 - креслення блока охолодження, вид спереду; на фіг. 5 креслення глушника. Установка забезпечення людей повітрям при аваріях у підземних виробках складається із блока підготовки повітря 1, блока охолодження 2, глушника 3 та з'єднувальних рукавів 4, 5, 6, 7. 1 UA 83964 U 5 10 15 20 25 30 35 40 45 Блок підготовки повітря 1 приєднується до шахтної пневмомережі за допомогою з'єднувального рукава 4. З іншого боку блок підготовки повітря 1 за допомогою рукавів 5, 6 та трійника 8 приєднується до блока охолодження 2, який, у свою чергу, приєднується до глушника 3 за допомогою рукава 7. Блок підготовки повітря 1 призначено для очищення повітря, що надходить із пневмомережі від вологи, та шкідливих домішок до придатного для дихання рівня та складається із сітки 9 (фіг. 2) для запобігання потраплянню металевих часток в установку, вхідного крана 10, приєднаного до системи очистки повітря, та вихідного крана 11. Система очистки повітря складається із послідовного ряду фільтрів: фільтрамасловологовіддільника 12, двох фільтрів з активованим вугіллям 13. Фільтри закріплено у корпусі 14 блока підготовки повітря 1 за допомогою хомутів 15. За фільтрами 13 встановлено на гнучкому шлангу манометр 16, закріплений під верхньою кришкою корпусу 14. Фільтр-масловологовіддільник 12 та фільтри з активованим вугіллям 13 оснащено зливними кранами 17, які дозволяють під час та по закінченні роботи установки зливати водомасляну емульсію у ємність 18. Блок охолодження 2 призначений для охолодження повітря, що надходить із блока підготовки повітря 1, та являє собою турбохолодильник 19 (фіг. 3), закріплений у роз'ємному корпусі 20, який оснащений ручкою для перенесення 21. Вхід та вихід повітря із турбохолодильника 19 здійснюється через штуцери 22, 23, які закриваються у транспортному положенні заглушками 24, 25. На торці корпуса блока охолодження 2 встановлено глушник 26 потоку повітря, що надходить на охолодження турбохолодильника 19, а у верхній частині - кожух 27 з ніпелем 28 для відводу нагрітого повітря. Глушник 26 (фіг. 4) призначений для рівномірного розподілення та зниження рівня шуму повітря, що виходить із пневмомережі, складається із коаксіально розташованих перфорованого стакана 29, чохла із голкопробивної тканини 30 та сітки 31, закріплених за допомогою шпильок 32 між кришками 33 та 34, одна з яких має ніпель 35 з приєднаним до нього рукавом 36. Глушник 26 встановлено у опорі 37. Установка працює наступним чином. Повітря із пневмомережі (на кресленні не показана), що підведена до камери-сховища 38, яка може бути виконана, наприклад, у вигляді намету або ніші, надходить по рукаву 4 (фіг. 1) у блоки підготовки повітря 1, де на сітці 9 (фіг. 2) осаджуються великі часточки, на фільтрі-масловологовіддільнику 12 відокремлюється масловодяна емульсія, а потім на фільтрах 13, що містять патрони з активованим вугіллям (на кресленні не показане), повітря очищується від парів масла та акролеїну. Повітря після блока підготовки 1 по рукавах 5, 6, з'єднаних за допомогою трійника 8 (фіг. 1) надходить на вхідний штуцер 22 (фіг. 3) блока охолодження 2, де у турбохолодильнику 19, розширюється, охолоджується та через вихідний штуцер 23 надходить на глушник 26. Для охолодження турбохолодильника 19 під час його роботи, крильчатка (на кресленні не показана), що знаходиться на його осі, забирає повітря через глушник 26 та, проганяючи його всередині корпусу 20, видаляє через кожух 27 із ніпелем 28 та рукав видалення нагрітого повітря 39 (фіг. 1) за межі камери-сховища 38. Таке виконання установки забезпечення людей повітрям відрізняється збільшенням зручності експлуатації внаслідок поліпшення умов дихання за рахунок виключення можливості потрапляння шкідливих речовин у повітря для дихання, зменшення температури повітря у камері-сховищі та зменшення рівня шуму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Установка забезпечення людей повітрям при аваріях у підземних виробках, яка містить джерело чистого повітря у вигляді пневмомережі, повітропровід та пункт для дихання групового користування, яка відрізняється тим, що додатково забезпечена системами очистки та кондиціювання повітря, яка складається з послідовного ряду фільтрів з подачею повітря до турбохолодильника, лінія виходу якого під'єднана до глушника з подальшим розподілом повітря по об'єму пункта групового користування, який виконаний у вигляді камери-сховища. 2 UA 83964 U 3 UA 83964 U 4 UA 83964 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
