Розпушувач ґрунту

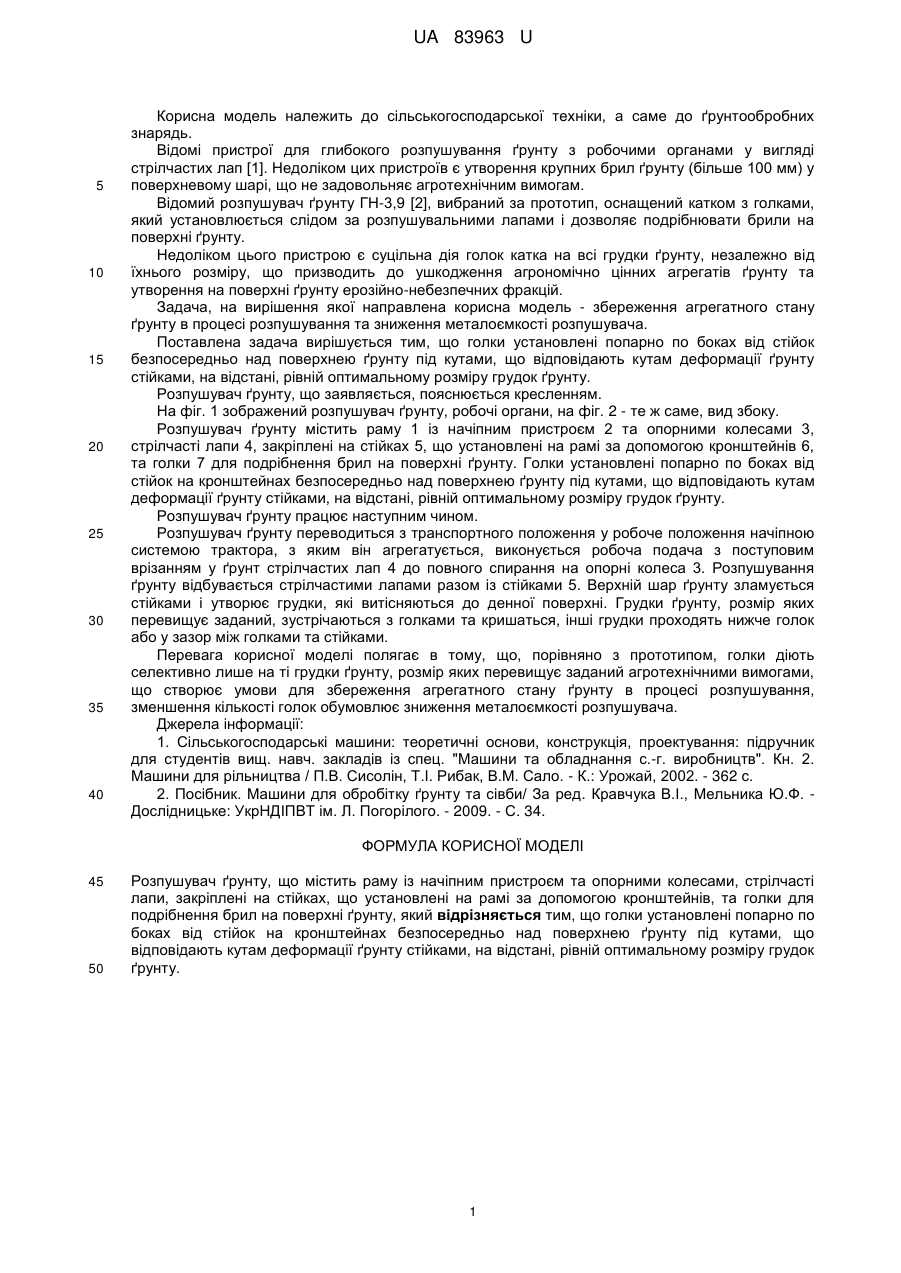

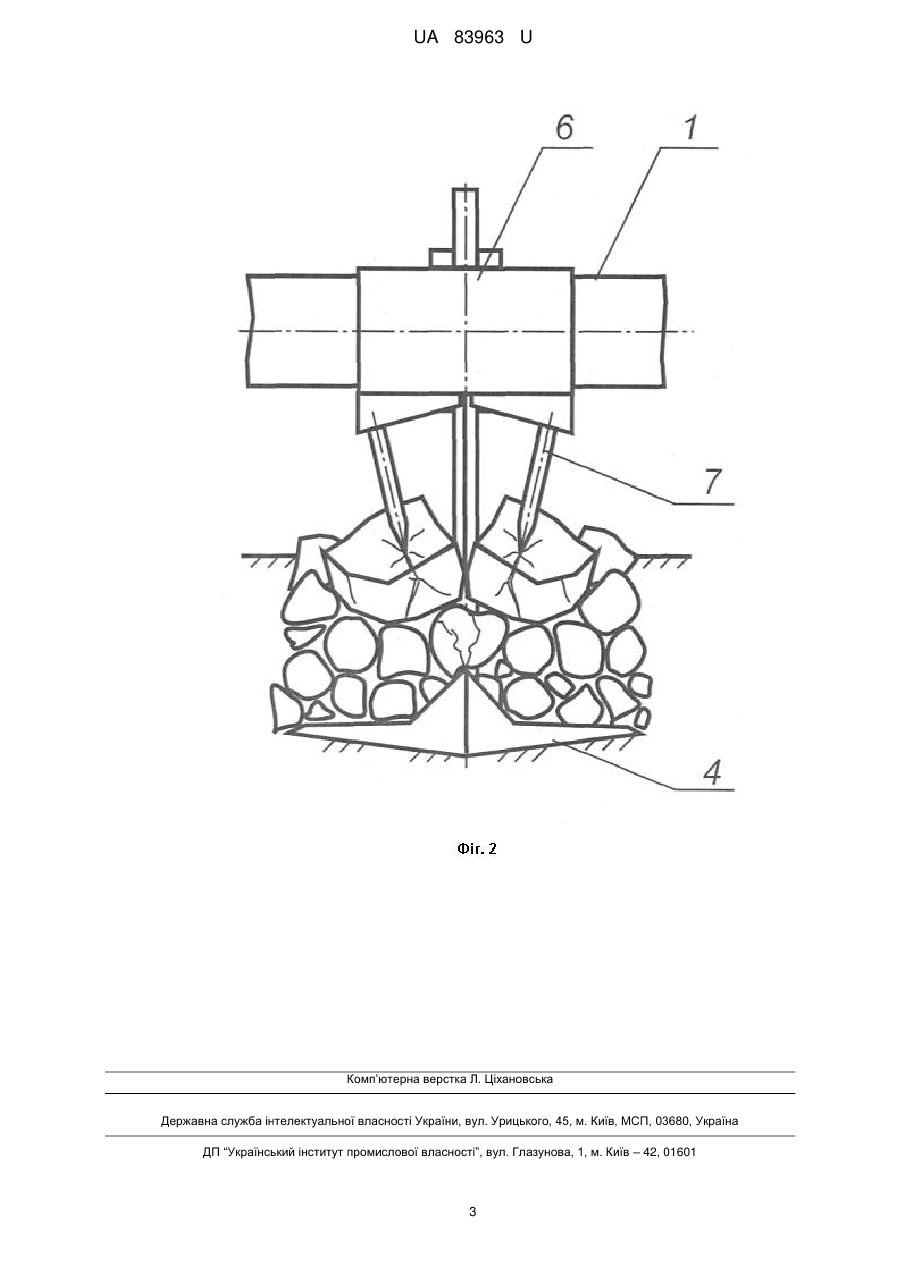

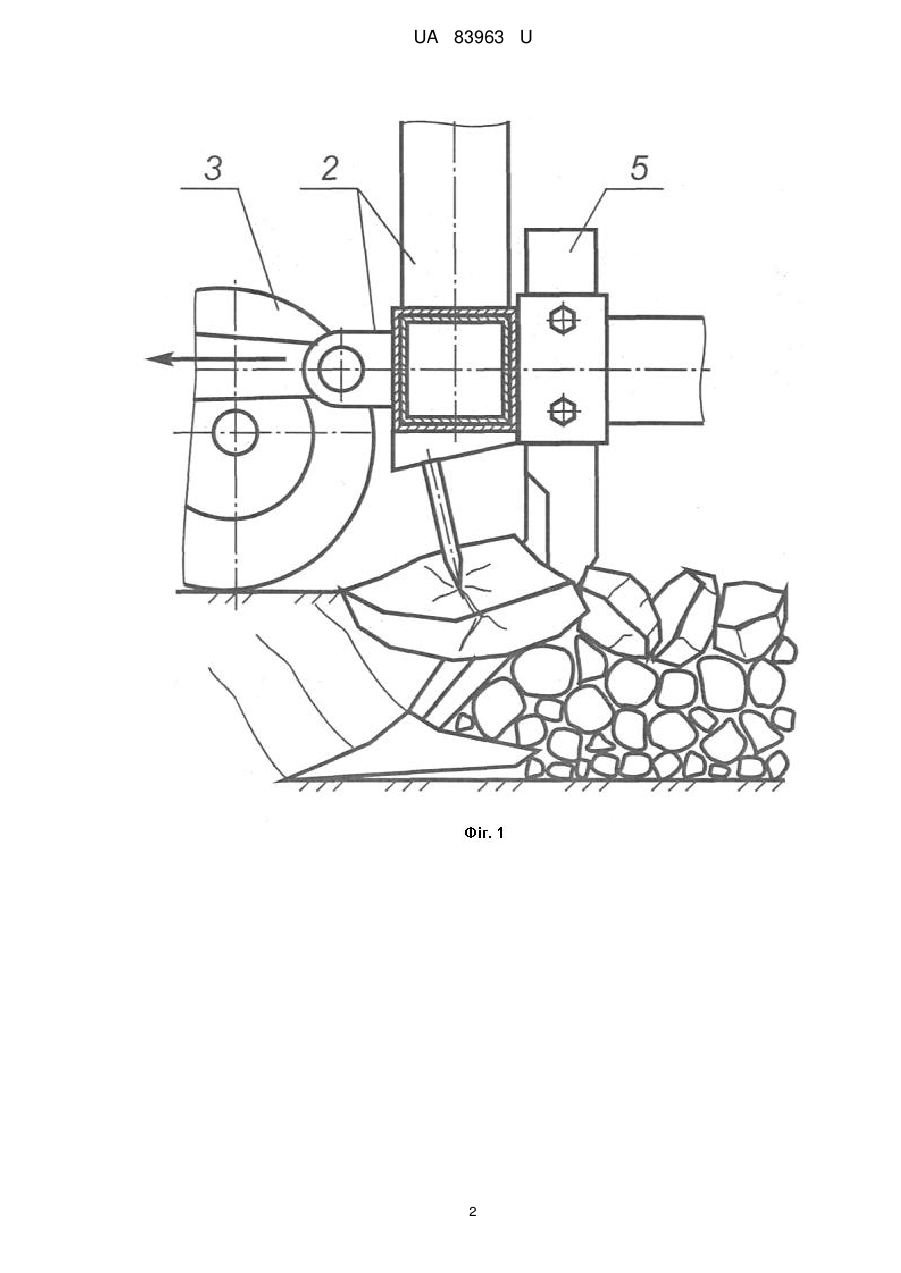

Реферат: UA 83963 U UA 83963 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарської техніки, а саме до ґрунтообробних знарядь. Відомі пристрої для глибокого розпушування ґрунту з робочими органами у вигляді стрілчастих лап [1]. Недоліком цих пристроїв є утворення крупних брил ґрунту (більше 100 мм) у поверхневому шарі, що не задовольняє агротехнічним вимогам. Відомий розпушувач ґрунту ГН-3,9 [2], вибраний за прототип, оснащений катком з голками, який установлюється слідом за розпушувальними лапами і дозволяє подрібнювати брили на поверхні ґрунту. Недоліком цього пристрою є суцільна дія голок катка на всі грудки ґрунту, незалежно від їхнього розміру, що призводить до ушкодження агрономічно цінних агрегатів ґрунту та утворення на поверхні ґрунту ерозійно-небезпечних фракцій. Задача, на вирішення якої направлена корисна модель - збереження агрегатного стану ґрунту в процесі розпушування та зниження металоємкості розпушувача. Поставлена задача вирішується тим, що голки установлені попарно по боках від стійок безпосередньо над поверхнею ґрунту під кутами, що відповідають кутам деформації ґрунту стійками, на відстані, рівній оптимальному розміру грудок ґрунту. Розпушувач ґрунту, що заявляється, пояснюється кресленням. На фіг. 1 зображений розпушувач ґрунту, робочі органи, на фіг. 2 - те ж саме, вид збоку. Розпушувач ґрунту містить раму 1 із начіпним пристроєм 2 та опорними колесами 3, стрілчасті лапи 4, закріплені на стійках 5, що установлені на рамі за допомогою кронштейнів 6, та голки 7 для подрібнення брил на поверхні ґрунту. Голки установлені попарно по боках від стійок на кронштейнах безпосередньо над поверхнею ґрунту під кутами, що відповідають кутам деформації ґрунту стійками, на відстані, рівній оптимальному розміру грудок ґрунту. Розпушувач ґрунту працює наступним чином. Розпушувач ґрунту переводиться з транспортного положення у робоче положення начіпною системою трактора, з яким він агрегатується, виконується робоча подача з поступовим врізанням у ґрунт стрілчастих лап 4 до повного спирання на опорні колеса 3. Розпушування ґрунту відбувається стрілчастими лапами разом із стійками 5. Верхній шар ґрунту зламується стійками і утворює грудки, які витісняються до денної поверхні. Грудки ґрунту, розмір яких перевищує заданий, зустрічаються з голками та кришаться, інші грудки проходять нижче голок або у зазор між голками та стійками. Перевага корисної моделі полягає в тому, що, порівняно з прототипом, голки діють селективно лише на ті грудки ґрунту, розмір яких перевищує заданий агротехнічними вимогами, що створює умови для збереження агрегатного стану ґрунту в процесі розпушування, зменшення кількості голок обумовлює зниження металоємкості розпушувача. Джерела інформації: 1. Сільськогосподарські машини: теоретичні основи, конструкція, проектування: підручник для студентів вищ. навч. закладів із спец. "Машини та обладнання с.-г. виробництв". Кн. 2. Машини для рільництва / П.В. Сисолін, Т.І. Рибак, В.М. Сало. - К.: Урожай, 2002. - 362 с. 2. Посібник. Машини для обробітку ґрунту та сівби/ За ред. Кравчука В.І., Мельника Ю.Ф. Дослідницьке: УкрНДІПВТ ім. Л. Погорілого. - 2009. - С. 34. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Розпушувач ґрунту, що містить раму із начіпним пристроєм та опорними колесами, стрілчасті лапи, закріплені на стійках, що установлені на рамі за допомогою кронштейнів, та голки для подрібнення брил на поверхні ґрунту, який відрізняється тим, що голки установлені попарно по боках від стійок на кронштейнах безпосередньо над поверхнею ґрунту під кутами, що відповідають кутам деформації ґрунту стійками, на відстані, рівній оптимальному розміру грудок ґрунту. 1 UA 83963 U 2 UA 83963 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
