Прасувальний пристрій

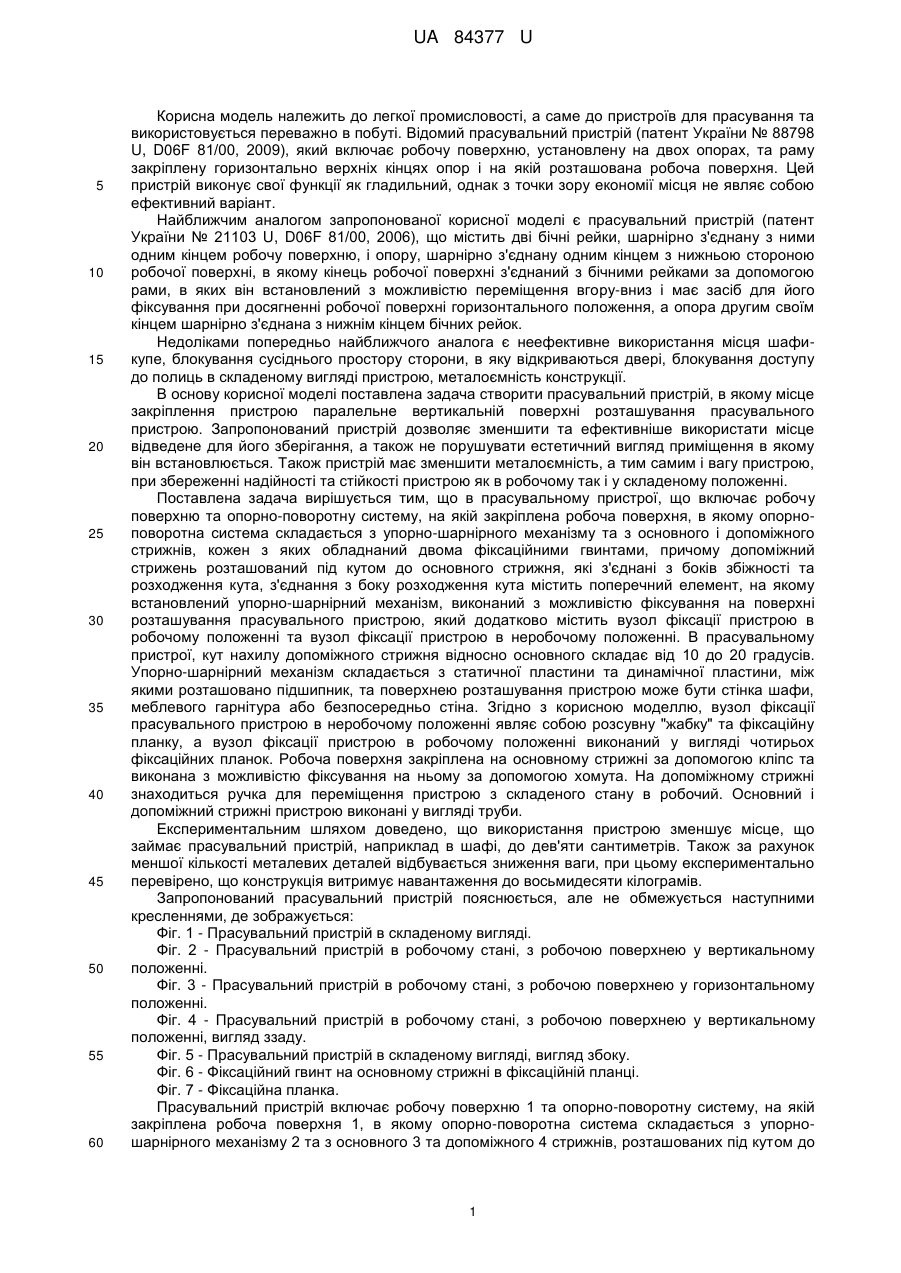

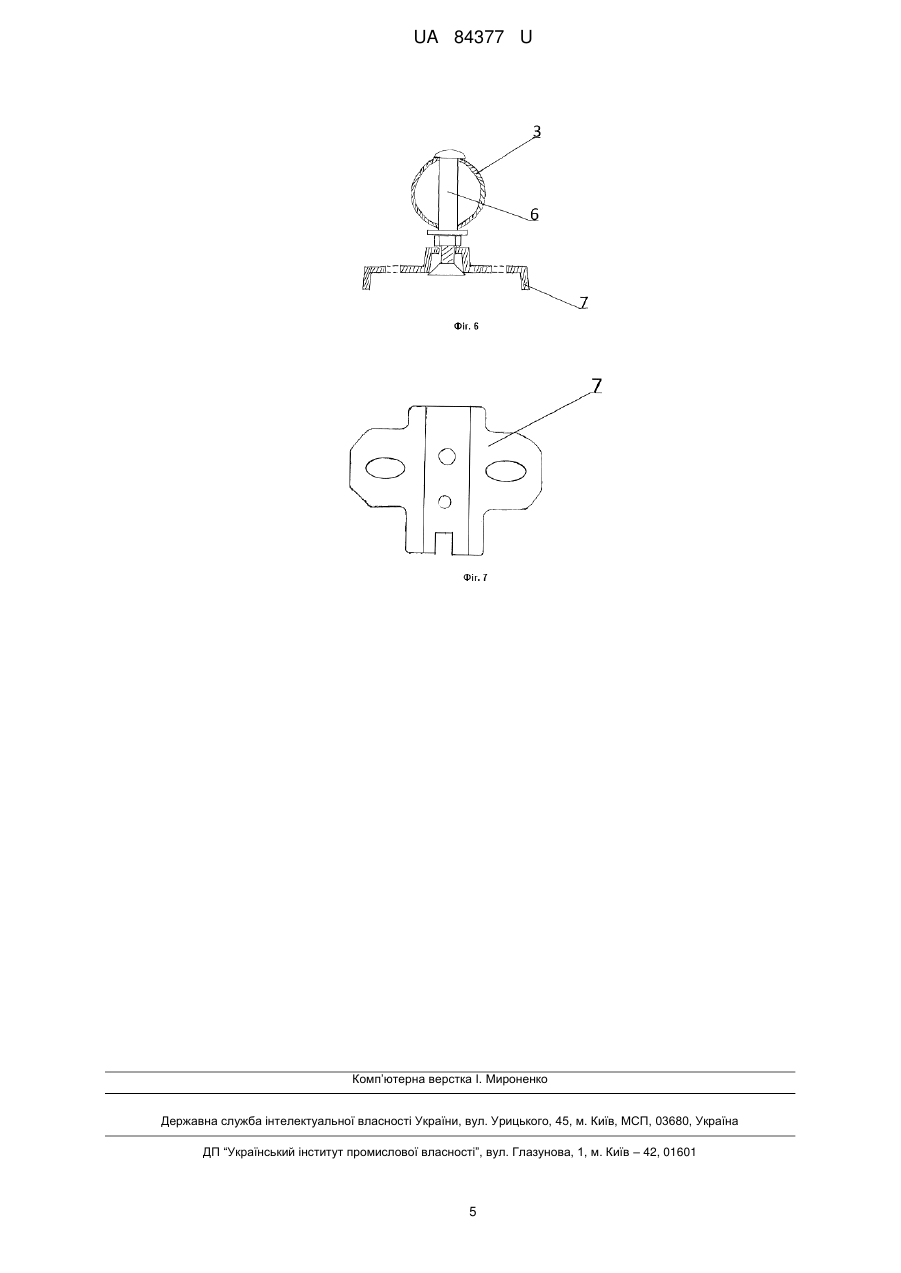

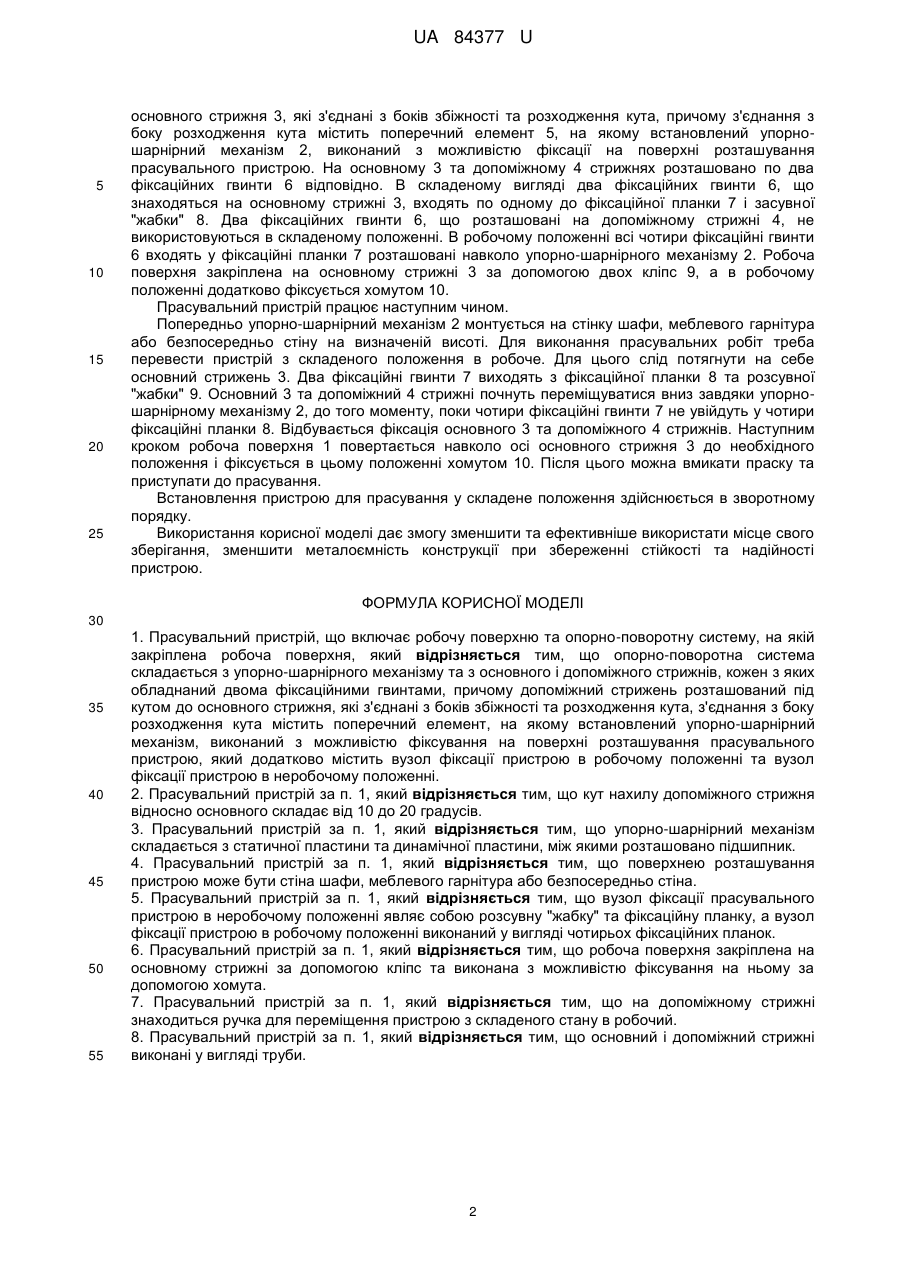

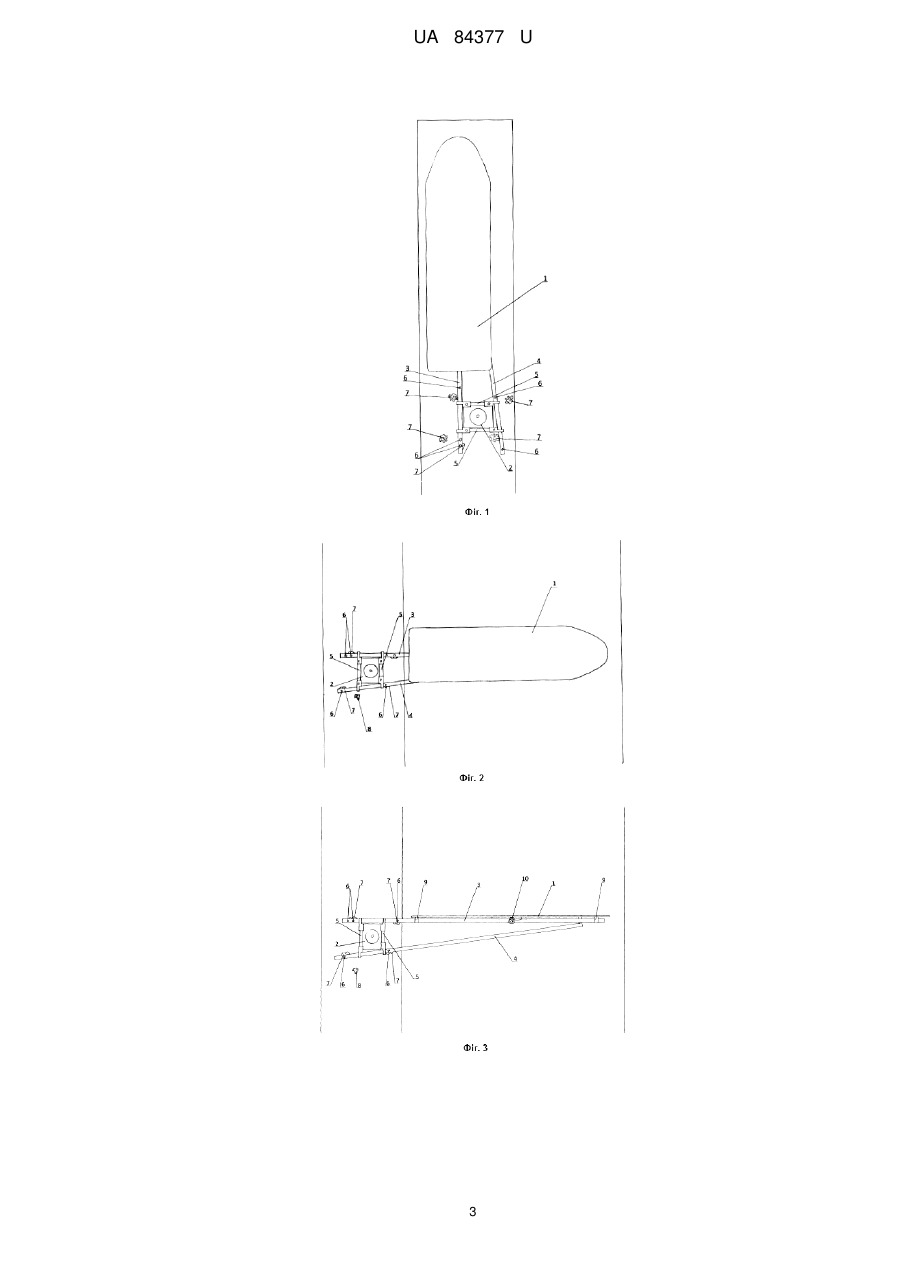

Реферат: UA 84377 U UA 84377 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме до пристроїв для прасування та використовується переважно в побуті. Відомий прасувальний пристрій (патент України № 88798 U, D06F 81/00, 2009), який включає робочу поверхню, установлену на двох опорах, та раму закріплену горизонтально верхніх кінцях опор і на якій розташована робоча поверхня. Цей пристрій виконує свої функції як гладильний, однак з точки зору економії місця не являє собою ефективний варіант. Найближчим аналогом запропонованої корисної моделі є прасувальний пристрій (патент України № 21103 U, D06F 81/00, 2006), що містить дві бічні рейки, шарнірно з'єднану з ними одним кінцем робочу поверхню, і опору, шарнірно з'єднану одним кінцем з нижньою стороною робочої поверхні, в якому кінець робочої поверхні з'єднаний з бічними рейками за допомогою рами, в яких він встановлений з можливістю переміщення вгору-вниз і має засіб для його фіксування при досягненні робочої поверхні горизонтального положення, а опора другим своїм кінцем шарнірно з'єднана з нижнім кінцем бічних рейок. Недоліками попередньо найближчого аналога є неефективне використання місця шафикупе, блокування сусіднього простору сторони, в яку відкриваються двері, блокування доступу до полиць в складеному вигляді пристрою, металоємність конструкції. В основу корисної моделі поставлена задача створити прасувальний пристрій, в якому місце закріплення пристрою паралельне вертикальній поверхні розташування прасувального пристрою. Запропонований пристрій дозволяє зменшити та ефективніше використати місце відведене для його зберігання, а також не порушувати естетичний вигляд приміщення в якому він встановлюється. Також пристрій має зменшити металоємність, а тим самим і вагу пристрою, при збереженні надійності та стійкості пристрою як в робочому так і у складеному положенні. Поставлена задача вирішується тим, що в прасувальному пристрої, що включає робочу поверхню та опорно-поворотну систему, на якій закріплена робоча поверхня, в якому опорноповоротна система складається з упорно-шарнірного механізму та з основного і допоміжного стрижнів, кожен з яких обладнаний двома фіксаційними гвинтами, причому допоміжний стрижень розташований під кутом до основного стрижня, які з'єднані з боків збіжності та розходження кута, з'єднання з боку розходження кута містить поперечний елемент, на якому встановлений упорно-шарнірний механізм, виконаний з можливістю фіксування на поверхні розташування прасувального пристрою, який додатково містить вузол фіксації пристрою в робочому положенні та вузол фіксації пристрою в неробочому положенні. В прасувальному пристрої, кут нахилу допоміжного стрижня відносно основного складає від 10 до 20 градусів. Упорно-шарнірний механізм складається з статичної пластини та динамічної пластини, між якими розташовано підшипник, та поверхнею розташування пристрою може бути стінка шафи, меблевого гарнітура або безпосередньо стіна. Згідно з корисною моделлю, вузол фіксації прасувального пристрою в неробочому положенні являє собою розсувну "жабку" та фіксаційну планку, а вузол фіксації пристрою в робочому положенні виконаний у вигляді чотирьох фіксаційних планок. Робоча поверхня закріплена на основному стрижні за допомогою кліпс та виконана з можливістю фіксування на ньому за допомогою хомута. На допоміжному стрижні знаходиться ручка для переміщення пристрою з складеного стану в робочий. Основний і допоміжний стрижні пристрою виконані у вигляді труби. Експериментальним шляхом доведено, що використання пристрою зменшує місце, що займає прасувальний пристрій, наприклад в шафі, до дев'яти сантиметрів. Також за рахунок меншої кількості металевих деталей відбувається зниження ваги, при цьому експериментально перевірено, що конструкція витримує навантаження до восьмидесяти кілограмів. Запропонований прасувальний пристрій пояснюється, але не обмежується наступними кресленнями, де зображується: Фіг. 1 - Прасувальний пристрій в складеному вигляді. Фіг. 2 - Прасувальний пристрій в робочому стані, з робочою поверхнею у вертикальному положенні. Фіг. 3 - Прасувальний пристрій в робочому стані, з робочою поверхнею у горизонтальному положенні. Фіг. 4 - Прасувальний пристрій в робочому стані, з робочою поверхнею у вертикальному положенні, вигляд ззаду. Фіг. 5 - Прасувальний пристрій в складеному вигляді, вигляд збоку. Фіг. 6 - Фіксаційний гвинт на основному стрижні в фіксаційній планці. Фіг. 7 - Фіксаційна планка. Прасувальний пристрій включає робочу поверхню 1 та опорно-поворотну систему, на якій закріплена робоча поверхня 1, в якому опорно-поворотна система складається з упорношарнірного механізму 2 та з основного 3 та допоміжного 4 стрижнів, розташованих під кутом до 1 UA 84377 U 5 10 15 20 25 основного стрижня 3, які з'єднані з боків збіжності та розходження кута, причому з'єднання з боку розходження кута містить поперечний елемент 5, на якому встановлений упорношарнірний механізм 2, виконаний з можливістю фіксації на поверхні розташування прасувального пристрою. На основному 3 та допоміжному 4 стрижнях розташовано по два фіксаційних гвинти 6 відповідно. В складеному вигляді два фіксаційних гвинти 6, що знаходяться на основному стрижні 3, входять по одному до фіксаційної планки 7 і засувної "жабки" 8. Два фіксаційних гвинти 6, що розташовані на допоміжному стрижні 4, не використовуються в складеному положенні. В робочому положенні всі чотири фіксаційні гвинти 6 входять у фіксаційні планки 7 розташовані навколо упорно-шарнірного механізму 2. Робоча поверхня закріплена на основному стрижні 3 за допомогою двох кліпс 9, а в робочому положенні додатково фіксується хомутом 10. Прасувальний пристрій працює наступним чином. Попередньо упорно-шарнірний механізм 2 монтується на стінку шафи, меблевого гарнітура або безпосередньо стіну на визначеній висоті. Для виконання прасувальних робіт треба перевести пристрій з складеного положення в робоче. Для цього слід потягнути на себе основний стрижень 3. Два фіксаційні гвинти 7 виходять з фіксаційної планки 8 та розсувної "жабки" 9. Основний 3 та допоміжний 4 стрижні почнуть переміщуватися вниз завдяки упорношарнірному механізму 2, до того моменту, поки чотири фіксаційні гвинти 7 не увійдуть у чотири фіксаційні планки 8. Відбувається фіксація основного 3 та допоміжного 4 стрижнів. Наступним кроком робоча поверхня 1 повертається навколо осі основного стрижня 3 до необхідного положення і фіксується в цьому положенні хомутом 10. Після цього можна вмикати праску та приступати до прасування. Встановлення пристрою для прасування у складене положення здійснюється в зворотному порядку. Використання корисної моделі дає змогу зменшити та ефективніше використати місце свого зберігання, зменшити металоємність конструкції при збереженні стійкості та надійності пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Прасувальний пристрій, що включає робочу поверхню та опорно-поворотну систему, на якій закріплена робоча поверхня, який відрізняється тим, що опорно-поворотна система складається з упорно-шарнірного механізму та з основного і допоміжного стрижнів, кожен з яких обладнаний двома фіксаційними гвинтами, причому допоміжний стрижень розташований під кутом до основного стрижня, які з'єднані з боків збіжності та розходження кута, з'єднання з боку розходження кута містить поперечний елемент, на якому встановлений упорно-шарнірний механізм, виконаний з можливістю фіксування на поверхні розташування прасувального пристрою, який додатково містить вузол фіксації пристрою в робочому положенні та вузол фіксації пристрою в неробочому положенні. 2. Прасувальний пристрій за п. 1, який відрізняється тим, що кут нахилу допоміжного стрижня відносно основного складає від 10 до 20 градусів. 3. Прасувальний пристрій за п. 1, який відрізняється тим, що упорно-шарнірний механізм складається з статичної пластини та динамічної пластини, між якими розташовано підшипник. 4. Прасувальний пристрій за п. 1, який відрізняється тим, що поверхнею розташування пристрою може бути стіна шафи, меблевого гарнітура або безпосередньо стіна. 5. Прасувальний пристрій за п. 1, який відрізняється тим, що вузол фіксації прасувального пристрою в неробочому положенні являє собою розсувну "жабку" та фіксаційну планку, а вузол фіксації пристрою в робочому положенні виконаний у вигляді чотирьох фіксаційних планок. 6. Прасувальний пристрій за п. 1, який відрізняється тим, що робоча поверхня закріплена на основному стрижні за допомогою кліпс та виконана з можливістю фіксування на ньому за допомогою хомута. 7. Прасувальний пристрій за п. 1, який відрізняється тим, що на допоміжному стрижні знаходиться ручка для переміщення пристрою з складеного стану в робочий. 8. Прасувальний пристрій за п. 1, який відрізняється тим, що основний і допоміжний стрижні виконані у вигляді труби. 2 UA 84377 U 3 UA 84377 U 4 UA 84377 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
