Пристрій включення радіоізотопного приладу

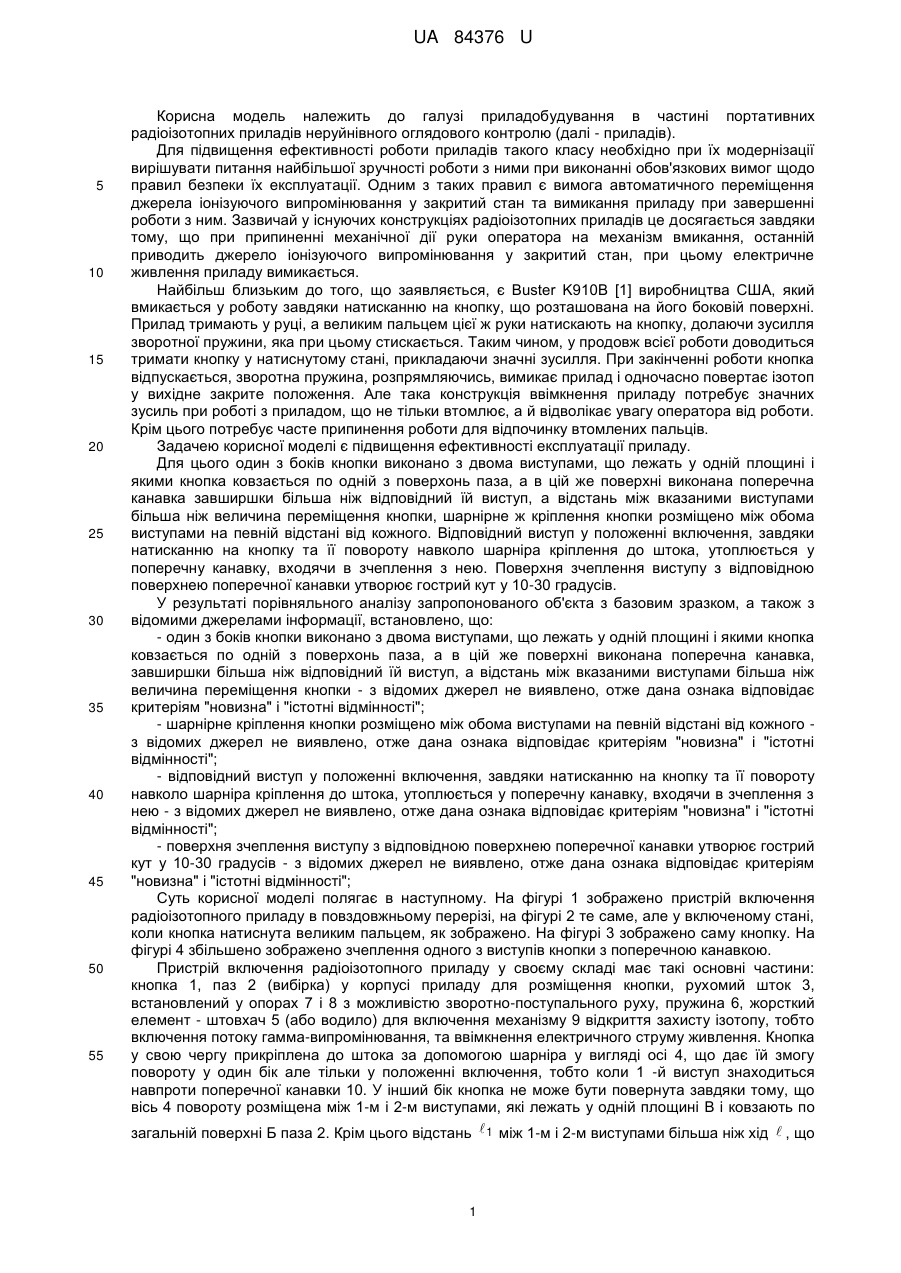

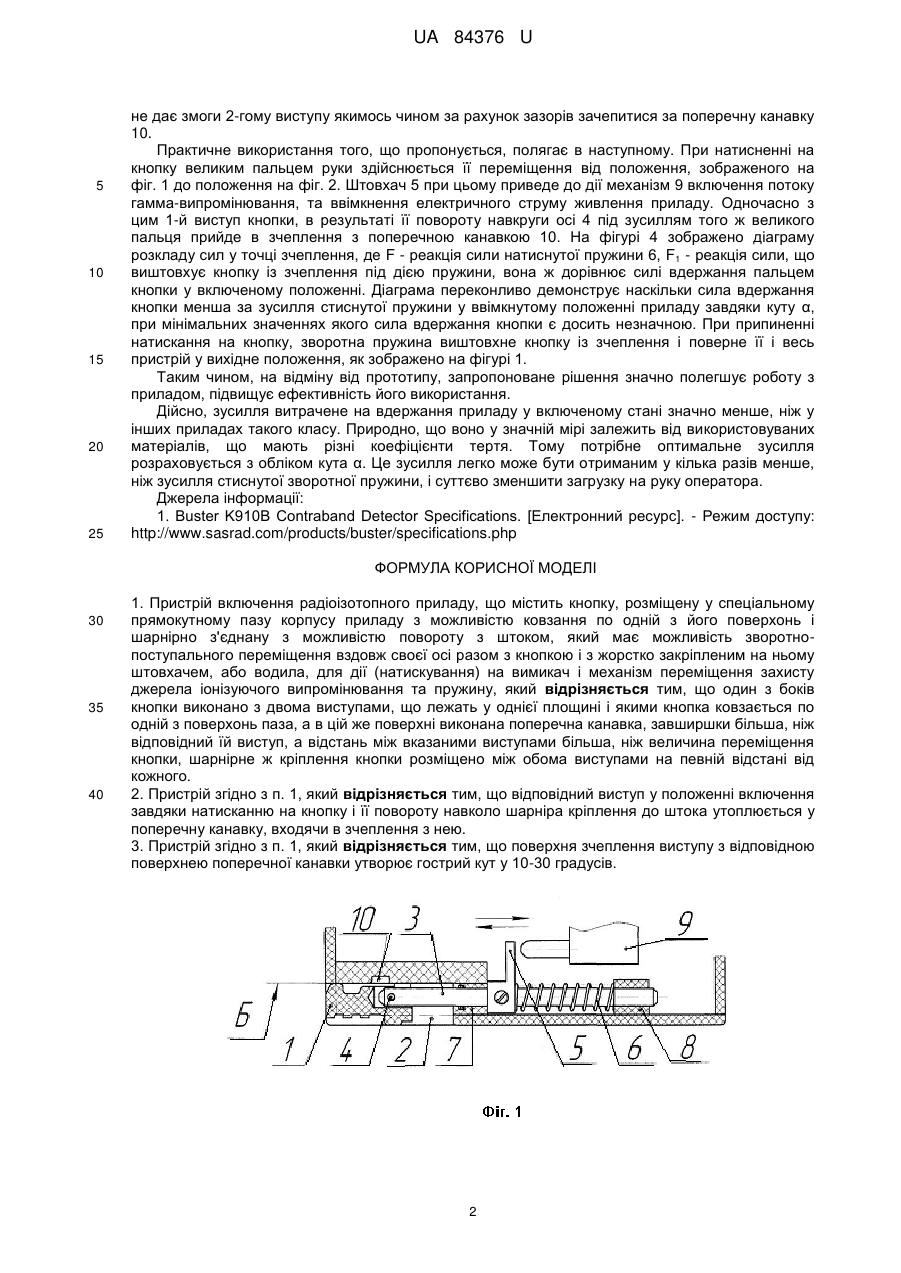

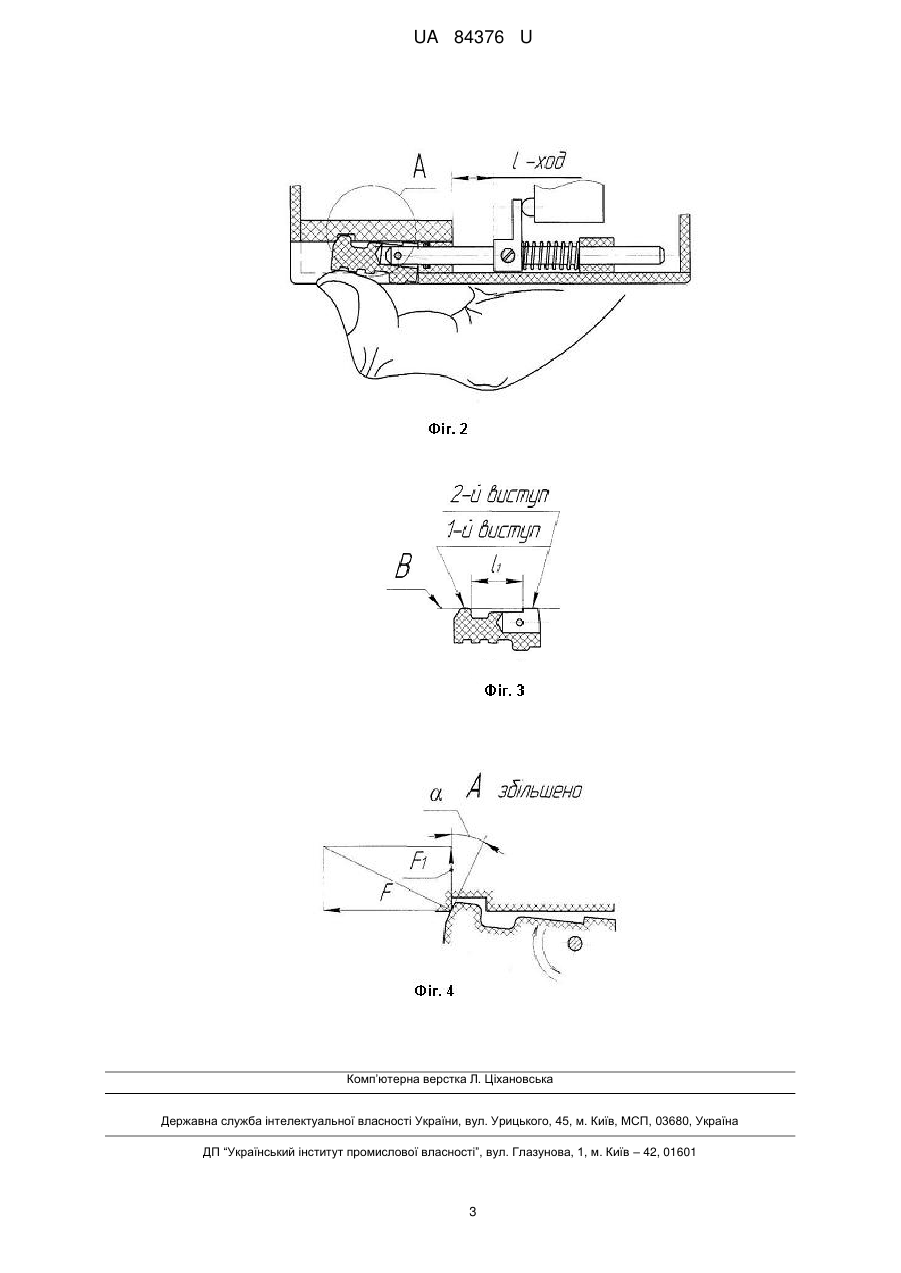

Реферат: Пристрій включення радіоізотопного приладу містить кнопку, розміщену у спеціальному прямокутному пазу корпусу приладу з можливістю ковзання по одній з його поверхонь і шарнірно з'єднану з можливістю повороту з штоком, який має можливість зворотнопоступального переміщення вздовж своєї осі разом з кнопкою і з жорстко закріпленим на ньому штовхачем, або водила, для дії (натискування) на вимикач і механізм переміщення захисту джерела іонізуючого випромінювання та пружину. Один з боків кнопки виконано з двома виступами, що лежать у однієї площині і якими кнопка ковзається по одній з поверхонь паза, а в цій ж поверхні виконана поперечна канавка, завширшки більша, ніж відповідний їй виступ, а відстань між вказаними виступами більша, ніж величина переміщення кнопки, шарнірне ж кріплення кнопки розміщено між обома виступами на певній відстані від кожного. UA 84376 U (54) ПРИСТРІЙ ВКЛЮЧЕННЯ РАДІОІЗОТОПНОГО ПРИЛАДУ UA 84376 U UA 84376 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування в частині портативних радіоізотопних приладів неруйнівного оглядового контролю (далі - приладів). Для підвищення ефективності роботи приладів такого класу необхідно при їх модернізації вирішувати питання найбільшої зручності роботи з ними при виконанні обов'язкових вимог щодо правил безпеки їх експлуатації. Одним з таких правил є вимога автоматичного переміщення джерела іонізуючого випромінювання у закритий стан та вимикання приладу при завершенні роботи з ним. Зазвичай у існуючих конструкціях радіоізотопних приладів це досягається завдяки тому, що при припиненні механічної дії руки оператора на механізм вмикання, останній приводить джерело іонізуючого випромінювання у закритий стан, при цьому електричне живлення приладу вимикається. Найбільш близьким до того, що заявляється, є Buster K910B [1] виробництва США, який вмикається у роботу завдяки натисканню на кнопку, що розташована на його боковій поверхні. Прилад тримають у руці, а великим пальцем цієї ж руки натискають на кнопку, долаючи зусилля зворотної пружини, яка при цьому стискається. Таким чином, у продовж всієї роботи доводиться тримати кнопку у натиснутому стані, прикладаючи значні зусилля. При закінченні роботи кнопка відпускається, зворотна пружина, розпрямляючись, вимикає прилад і одночасно повертає ізотоп у вихідне закрите положення. Але така конструкція ввімкнення приладу потребує значних зусиль при роботі з приладом, що не тільки втомлює, а й відволікає увагу оператора від роботи. Крім цього потребує часте припинення роботи для відпочинку втомлених пальців. Задачею корисної моделі є підвищення ефективності експлуатації приладу. Для цього один з боків кнопки виконано з двома виступами, що лежать у одній площині і якими кнопка ковзається по одній з поверхонь паза, а в цій же поверхні виконана поперечна канавка завширшки більша ніж відповідний їй виступ, а відстань між вказаними виступами більша ніж величина переміщення кнопки, шарнірне ж кріплення кнопки розміщено між обома виступами на певній відстані від кожного. Відповідний виступ у положенні включення, завдяки натисканню на кнопку та її повороту навколо шарніра кріплення до штока, утоплюється у поперечну канавку, входячи в зчеплення з нею. Поверхня зчеплення виступу з відповідною поверхнею поперечної канавки утворює гострий кут у 10-30 градусів. У результаті порівняльного аналізу запропонованого об'єкта з базовим зразком, а також з відомими джерелами інформації, встановлено, що: - один з боків кнопки виконано з двома виступами, що лежать у одній площині і якими кнопка ковзається по одній з поверхонь паза, а в цій же поверхні виконана поперечна канавка, завширшки більша ніж відповідний їй виступ, а відстань між вказаними виступами більша ніж величина переміщення кнопки - з відомих джерел не виявлено, отже дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - шарнірне кріплення кнопки розміщено між обома виступами на певній відстані від кожного з відомих джерел не виявлено, отже дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - відповідний виступ у положенні включення, завдяки натисканню на кнопку та її повороту навколо шарніра кріплення до штока, утоплюється у поперечну канавку, входячи в зчеплення з нею - з відомих джерел не виявлено, отже дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - поверхня зчеплення виступу з відповідною поверхнею поперечної канавки утворює гострий кут у 10-30 градусів - з відомих джерел не виявлено, отже дана ознака відповідає критеріям "новизна" і "істотні відмінності"; Суть корисної моделі полягає в наступному. На фігурі 1 зображено пристрій включення радіоізотопного приладу в повздовжньому перерізі, на фігурі 2 те саме, але у включеному стані, коли кнопка натиснута великим пальцем, як зображено. На фігурі 3 зображено саму кнопку. На фігурі 4 збільшено зображено зчеплення одного з виступів кнопки з поперечною канавкою. Пристрій включення радіоізотопного приладу у своєму складі має такі основні частини: кнопка 1, паз 2 (вибірка) у корпусі приладу для розміщення кнопки, рухомий шток 3, встановлений у опорах 7 і 8 з можливістю зворотно-поступального руху, пружина 6, жорсткий елемент - штовхач 5 (або водило) для включення механізму 9 відкриття захисту ізотопу, тобто включення потоку гамма-випромінювання, та ввімкнення електричного струму живлення. Кнопка у свою чергу прикріплена до штока за допомогою шарніра у вигляді осі 4, що дає їй змогу повороту у один бік але тільки у положенні включення, тобто коли 1 -й виступ знаходиться навпроти поперечної канавки 10. У інший бік кнопка не може бути повернута завдяки тому, що вісь 4 повороту розміщена між 1-м і 2-м виступами, які лежать у одній площині В і ковзають по загальній поверхні Б паза 2. Крім цього відстань  1 між 1-м і 2-м виступами більша ніж хід  , що 1 UA 84376 U 5 10 15 20 25 не дає змоги 2-гому виступу якимось чином за рахунок зазорів зачепитися за поперечну канавку 10. Практичне використання того, що пропонується, полягає в наступному. При натисненні на кнопку великим пальцем руки здійснюється її переміщення від положення, зображеного на фіг. 1 до положення на фіг. 2. Штовхач 5 при цьому приведе до дії механізм 9 включення потоку гамма-випромінювання, та ввімкнення електричного струму живлення приладу. Одночасно з цим 1-й виступ кнопки, в результаті її повороту навкруги осі 4 під зусиллям того ж великого пальця прийде в зчеплення з поперечною канавкою 10. На фігурі 4 зображено діаграму розкладу сил у точці зчеплення, де F - реакція сили натиснутої пружини 6, F1 - реакція сили, що виштовхує кнопку із зчеплення під дією пружини, вона ж дорівнює силі вдержання пальцем кнопки у включеному положенні. Діаграма переконливо демонструє наскільки сила вдержання кнопки менша за зусилля стиснутої пружини у ввімкнутому положенні приладу завдяки куту α, при мінімальних значеннях якого сила вдержання кнопки є досить незначною. При припиненні натискання на кнопку, зворотна пружина виштовхне кнопку із зчеплення і поверне її і весь пристрій у вихідне положення, як зображено на фігурі 1. Таким чином, на відміну від прототипу, запропоноване рішення значно полегшує роботу з приладом, підвищує ефективність його використання. Дійсно, зусилля витрачене на вдержання приладу у включеному стані значно менше, ніж у інших приладах такого класу. Природно, що воно у значній мірі залежить від використовуваних матеріалів, що мають різні коефіцієнти тертя. Тому потрібне оптимальне зусилля розраховується з обліком кута α. Це зусилля легко може бути отриманим у кілька разів менше, ніж зусилля стиснутої зворотної пружини, і суттєво зменшити загрузку на руку оператора. Джерела інформації: 1. Buster K910B Contraband Detector Specifications. [Електронний ресурс]. - Режим доступу: http://www.sasrad.com/products/buster/specifications.php ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пристрій включення радіоізотопного приладу, що містить кнопку, розміщену у спеціальному прямокутному пазу корпусу приладу з можливістю ковзання по одній з його поверхонь і шарнірно з'єднану з можливістю повороту з штоком, який має можливість зворотнопоступального переміщення вздовж своєї осі разом з кнопкою і з жорстко закріпленим на ньому штовхачем, або водила, для дії (натискування) на вимикач і механізм переміщення захисту джерела іонізуючого випромінювання та пружину, який відрізняється тим, що один з боків кнопки виконано з двома виступами, що лежать у однієї площині і якими кнопка ковзається по одній з поверхонь паза, а в цій же поверхні виконана поперечна канавка, завширшки більша, ніж відповідний їй виступ, а відстань між вказаними виступами більша, ніж величина переміщення кнопки, шарнірне ж кріплення кнопки розміщено між обома виступами на певній відстані від кожного. 2. Пристрій згідно з п. 1, який відрізняється тим, що відповідний виступ у положенні включення завдяки натисканню на кнопку і її повороту навколо шарніра кріплення до штока утоплюється у поперечну канавку, входячи в зчеплення з нею. 3. Пристрій згідно з п. 1, який відрізняється тим, що поверхня зчеплення виступу з відповідною поверхнею поперечної канавки утворює гострий кут у 10-30 градусів. 2 UA 84376 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
