Тент для захисту природних трав’яних газонів, переважно газонів футбольних полів, від сонячних променів

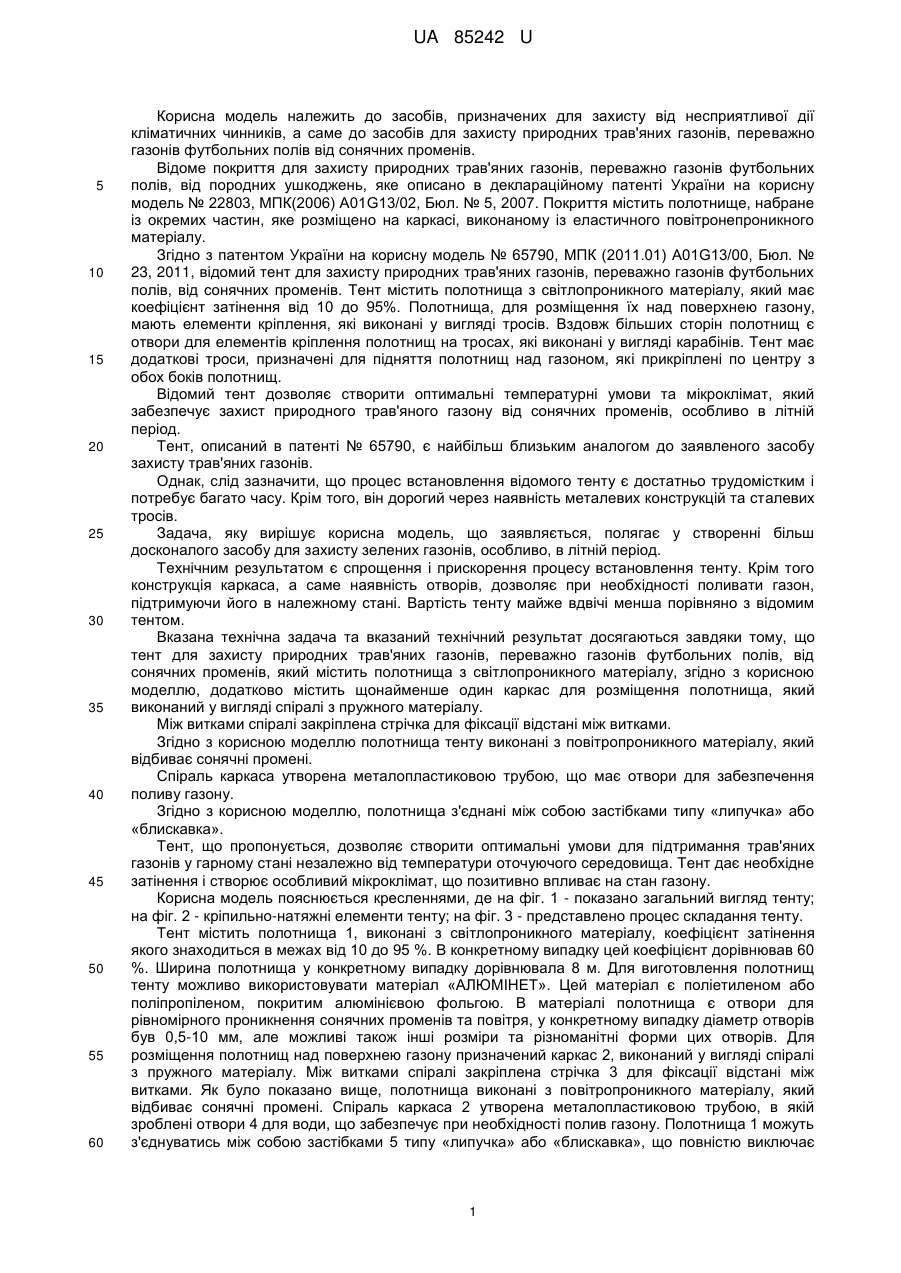

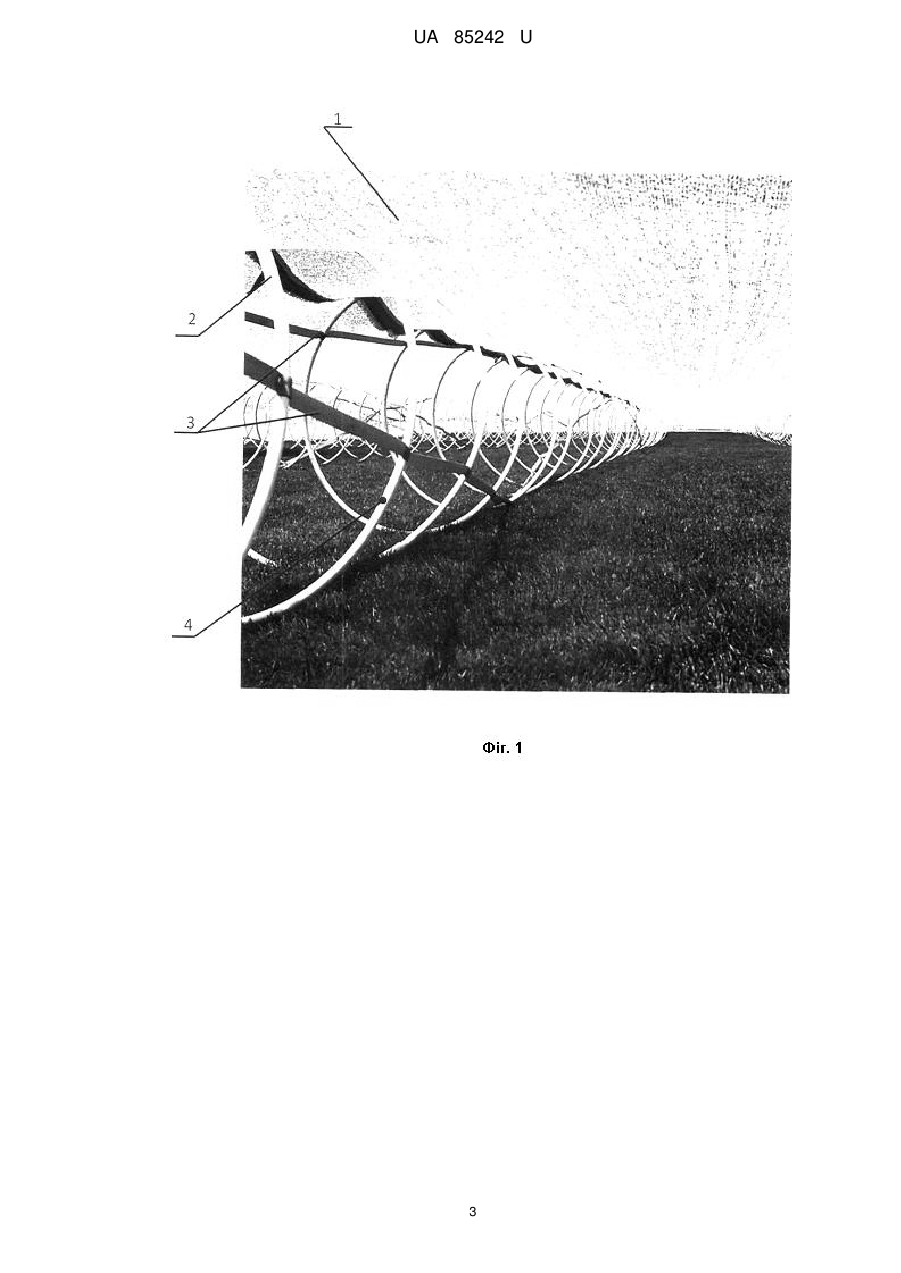

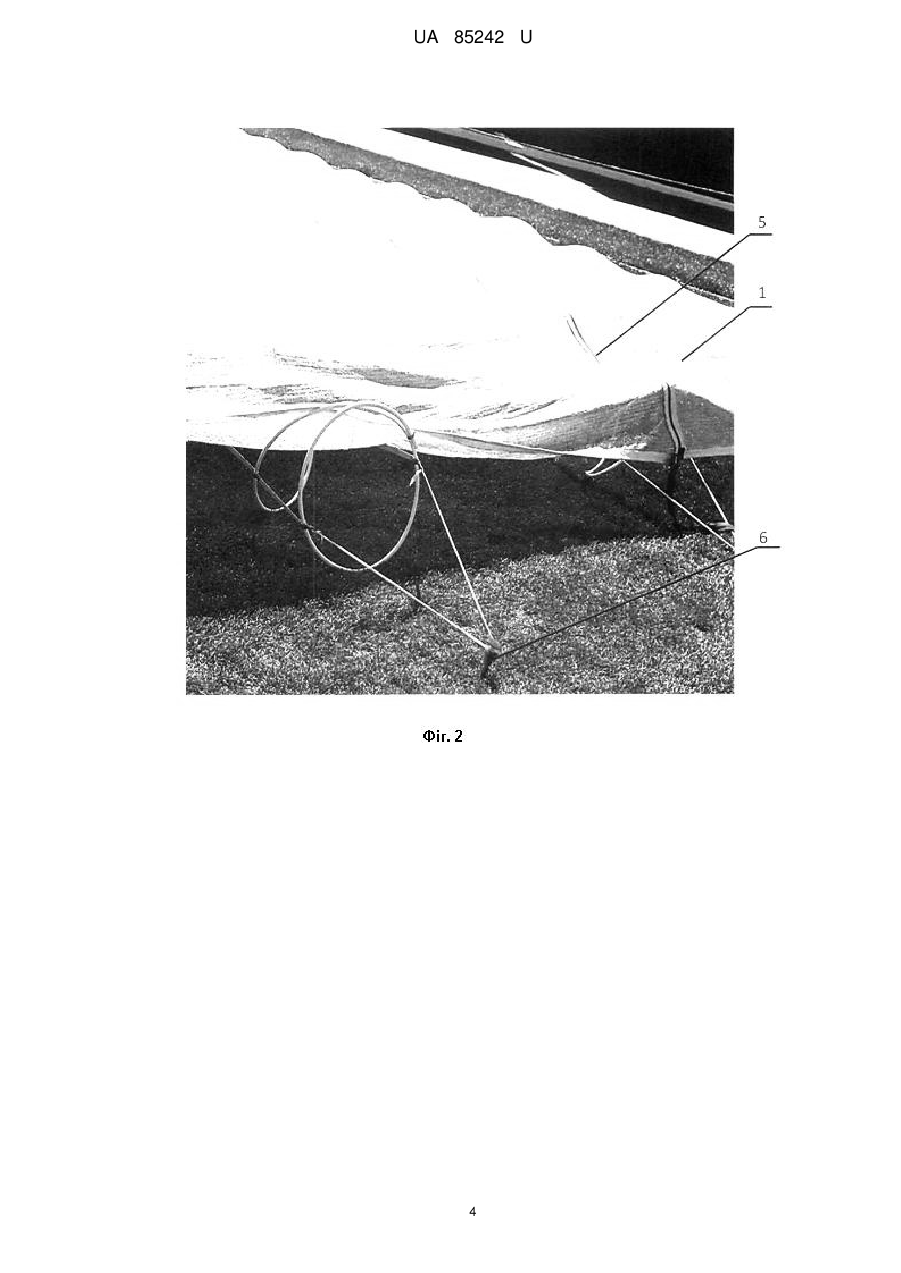

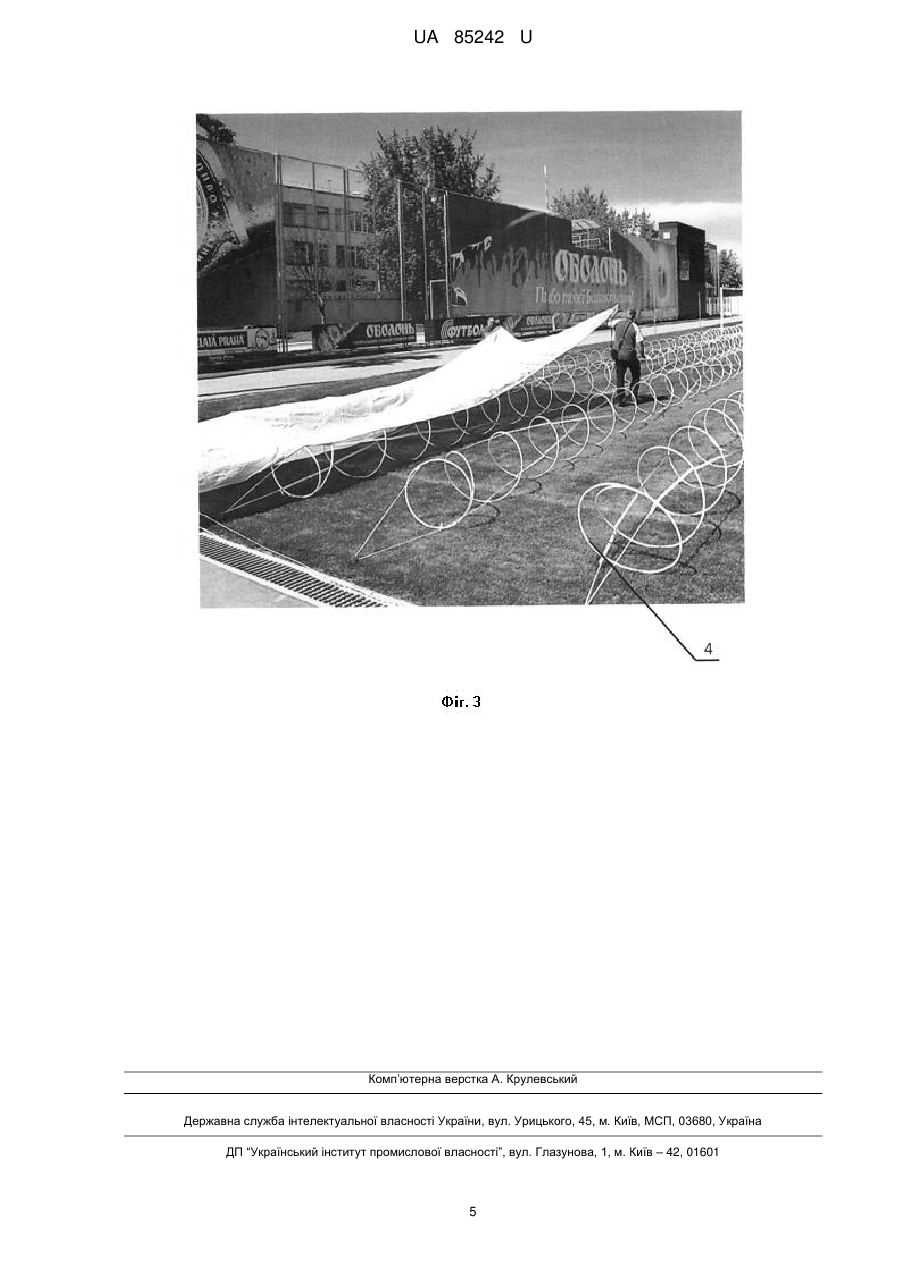

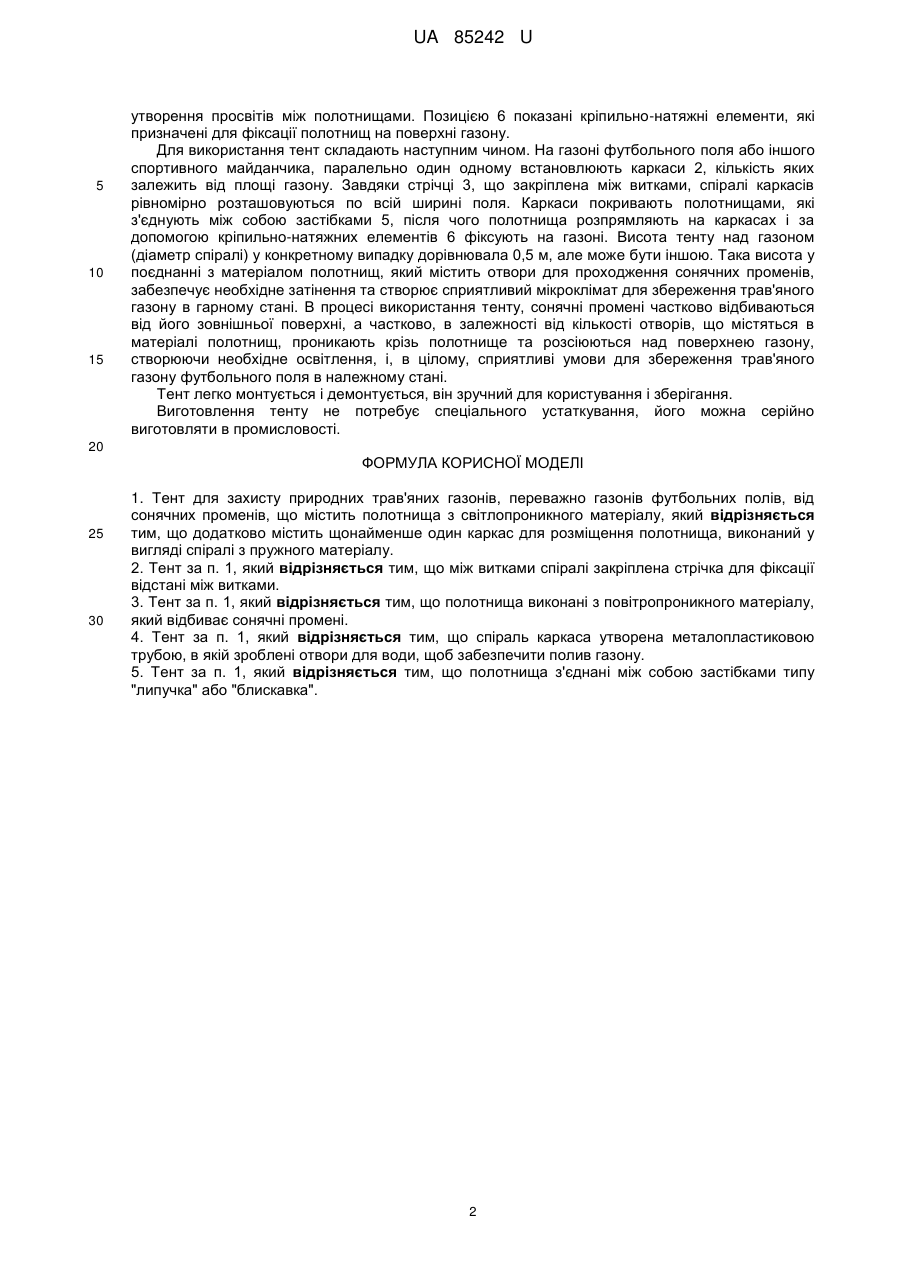

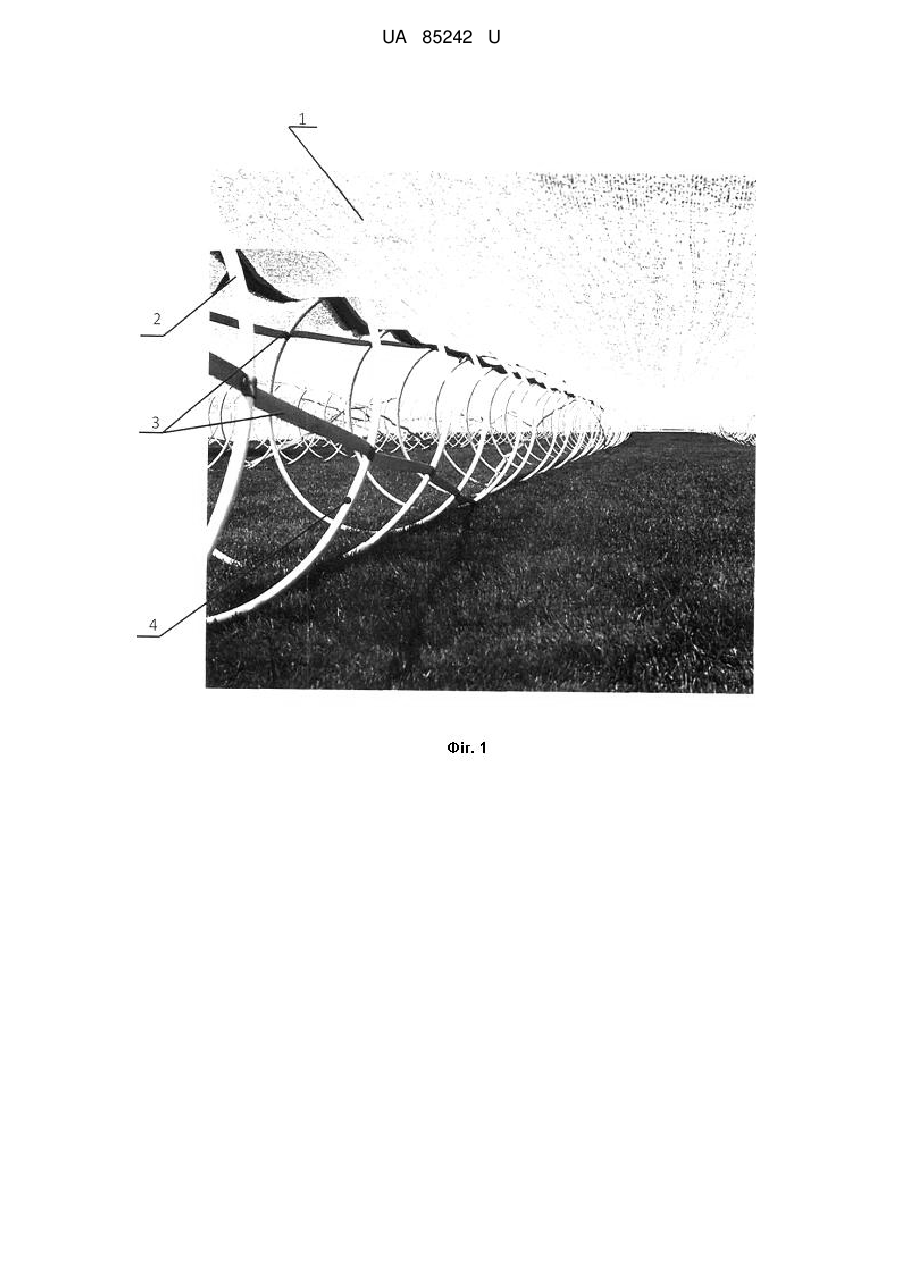

Реферат: Тент для захисту природних трав'яних газонів, переважно газонів футбольних полів, від сонячних променів, що містить полотнища з світлопроникного матеріалу. Додатково містить щонайменше один каркас для розміщення полотнища, виконаний у вигляді спіралі з пружного матеріалу. UA 85242 U (54) ТЕНТ ДЛЯ ЗАХИСТУ ПРИРОДНИХ ТРАВ'ЯНИХ ГАЗОНІВ, ПЕРЕВАЖНО ГАЗОНІВ ФУТБОЛЬНИХ ПОЛІВ, ВІД СОНЯЧНИХ ПРОМЕНІВ UA 85242 U UA 85242 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів, призначених для захисту від несприятливої дії кліматичних чинників, а саме до засобів для захисту природних трав'яних газонів, переважно газонів футбольних полів від сонячних променів. Відоме покриття для захисту природних трав'яних газонів, переважно газонів футбольних полів, від породних ушкоджень, яке описано в деклараційному патенті України на корисну модель № 22803, МПК(2006) A01G13/02, Бюл. № 5, 2007. Покриття містить полотнище, набране із окремих частин, яке розміщено на каркасі, виконаному із еластичного повітронепроникного матеріалу. Згідно з патентом України на корисну модель № 65790, МПК (2011.01) A01G13/00, Бюл. № 23, 2011, відомий тент для захисту природних трав'яних газонів, переважно газонів футбольних полів, від сонячних променів. Тент містить полотнища з світлопроникного матеріалу, який має коефіцієнт затінення від 10 до 95%. Полотнища, для розміщення їх над поверхнею газону, мають елементи кріплення, які виконані у вигляді тросів. Вздовж більших сторін полотнищ є отвори для елементів кріплення полотнищ на тросах, які виконані у вигляді карабінів. Тент має додаткові троси, призначені для підняття полотнищ над газоном, які прикріплені по центру з обох боків полотнищ. Відомий тент дозволяє створити оптимальні температурні умови та мікроклімат, який забезпечує захист природного трав'яного газону від сонячних променів, особливо в літній період. Тент, описаний в патенті № 65790, є найбільш близьким аналогом до заявленого засобу захисту трав'яних газонів. Однак, слід зазначити, що процес встановлення відомого тенту є достатньо трудомістким і потребує багато часу. Крім того, він дорогий через наявність металевих конструкцій та сталевих тросів. Задача, яку вирішує корисна модель, що заявляється, полягає у створенні більш досконалого засобу для захисту зелених газонів, особливо, в літній період. Технічним результатом є спрощення і прискорення процесу встановлення тенту. Крім того конструкція каркаса, а саме наявність отворів, дозволяє при необхідності поливати газон, підтримуючи його в належному стані. Вартість тенту майже вдвічі менша порівняно з відомим тентом. Вказана технічна задача та вказаний технічний результат досягаються завдяки тому, що тент для захисту природних трав'яних газонів, переважно газонів футбольних полів, від сонячних променів, який містить полотнища з світлопроникного матеріалу, згідно з корисною моделлю, додатково містить щонайменше один каркас для розміщення полотнища, який виконаний у вигляді спіралі з пружного матеріалу. Між витками спіралі закріплена стрічка для фіксації відстані між витками. Згідно з корисною моделлю полотнища тенту виконані з повітропроникного матеріалу, який відбиває сонячні промені. Спіраль каркаса утворена металопластиковою трубою, що має отвори для забезпечення поливу газону. Згідно з корисною моделлю, полотнища з'єднані між собою застібками типу «липучка» або «блискавка». Тент, що пропонується, дозволяє створити оптимальні умови для підтримання трав'яних газонів у гарному стані незалежно від температури оточуючого середовища. Тент дає необхідне затінення і створює особливий мікроклімат, що позитивно впливає на стан газону. Корисна модель пояснюється кресленнями, де на фіг. 1 - показано загальний вигляд тенту; на фіг. 2 - кріпильно-натяжні елементи тенту; на фіг. 3 - представлено процес складання тенту. Тент містить полотнища 1, виконані з світлопроникного матеріалу, коефіцієнт затінення якого знаходиться в межах від 10 до 95 %. В конкретному випадку цей коефіцієнт дорівнював 60 %. Ширина полотнища у конкретному випадку дорівнювала 8 м. Для виготовлення полотнищ тенту можливо використовувати матеріал «АЛЮМІНЕТ». Цей матеріал є поліетиленом або поліпропіленом, покритим алюмінієвою фольгою. В матеріалі полотнища є отвори для рівномірного проникнення сонячних променів та повітря, у конкретному випадку діаметр отворів був 0,5-10 мм, але можливі також інші розміри та різноманітні форми цих отворів. Для розміщення полотнищ над поверхнею газону призначений каркас 2, виконаний у вигляді спіралі з пружного матеріалу. Між витками спіралі закріплена стрічка 3 для фіксації відстані між витками. Як було показано вище, полотнища виконані з повітропроникного матеріалу, який відбиває сонячні промені. Спіраль каркаса 2 утворена металопластиковою трубою, в якій зроблені отвори 4 для води, що забезпечує при необхідності полив газону. Полотнища 1 можуть з'єднуватись між собою застібками 5 типу «липучка» або «блискавка», що повністю виключає 1 UA 85242 U 5 10 15 утворення просвітів між полотнищами. Позицією 6 показані кріпильно-натяжні елементи, які призначені для фіксації полотнищ на поверхні газону. Для використання тент складають наступним чином. На газоні футбольного поля або іншого спортивного майданчика, паралельно один одному встановлюють каркаси 2, кількість яких залежить від площі газону. Завдяки стрічці 3, що закріплена між витками, спіралі каркасів рівномірно розташовуються по всій ширині поля. Каркаси покривають полотнищами, які з'єднують між собою застібками 5, після чого полотнища розпрямляють на каркасах і за допомогою кріпильно-натяжних елементів 6 фіксують на газоні. Висота тенту над газоном (діаметр спіралі) у конкретному випадку дорівнювала 0,5 м, але може бути іншою. Така висота у поєднанні з матеріалом полотнищ, який містить отвори для проходження сонячних променів, забезпечує необхідне затінення та створює сприятливий мікроклімат для збереження трав'яного газону в гарному стані. В процесі використання тенту, сонячні промені частково відбиваються від його зовнішньої поверхні, а частково, в залежності від кількості отворів, що містяться в матеріалі полотнищ, проникають крізь полотнище та розсіюються над поверхнею газону, створюючи необхідне освітлення, і, в цілому, сприятливі умови для збереження трав'яного газону футбольного поля в належному стані. Тент легко монтується і демонтується, він зручний для користування і зберігання. Виготовлення тенту не потребує спеціального устаткування, його можна серійно виготовляти в промисловості. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Тент для захисту природних трав'яних газонів, переважно газонів футбольних полів, від сонячних променів, що містить полотнища з світлопроникного матеріалу, який відрізняється тим, що додатково містить щонайменше один каркас для розміщення полотнища, виконаний у вигляді спіралі з пружного матеріалу. 2. Тент за п. 1, який відрізняється тим, що між витками спіралі закріплена стрічка для фіксації відстані між витками. 3. Тент за п. 1, який відрізняється тим, що полотнища виконані з повітропроникного матеріалу, який відбиває сонячні промені. 4. Тент за п. 1, який відрізняється тим, що спіраль каркаса утворена металопластиковою трубою, в якій зроблені отвори для води, щоб забезпечити полив газону. 5. Тент за п. 1, який відрізняється тим, що полотнища з'єднані між собою застібками типу "липучка" або "блискавка". 2 UA 85242 U 3 UA 85242 U 4 UA 85242 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
