Каліберна куля для вогнепальної гладкоствольної зброї

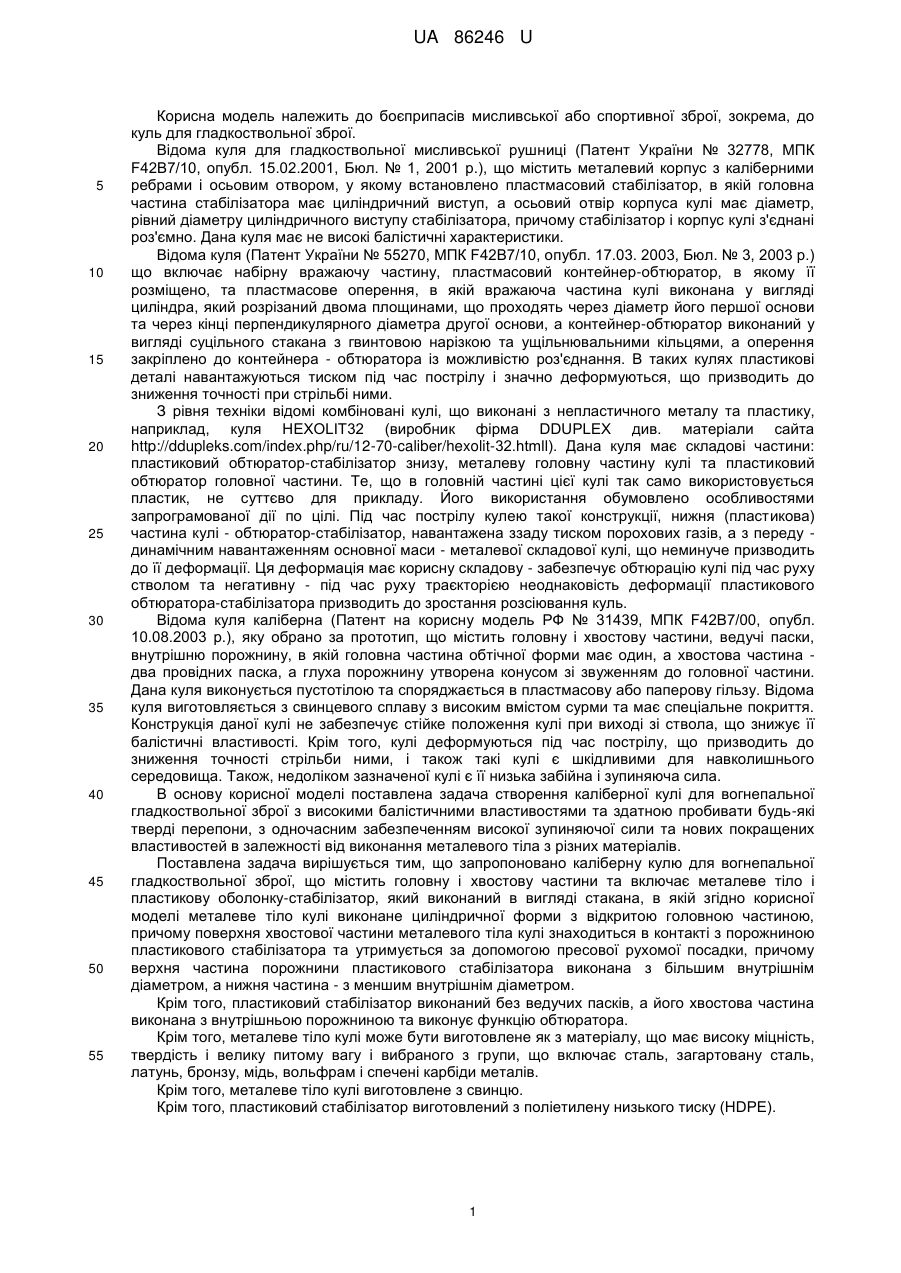

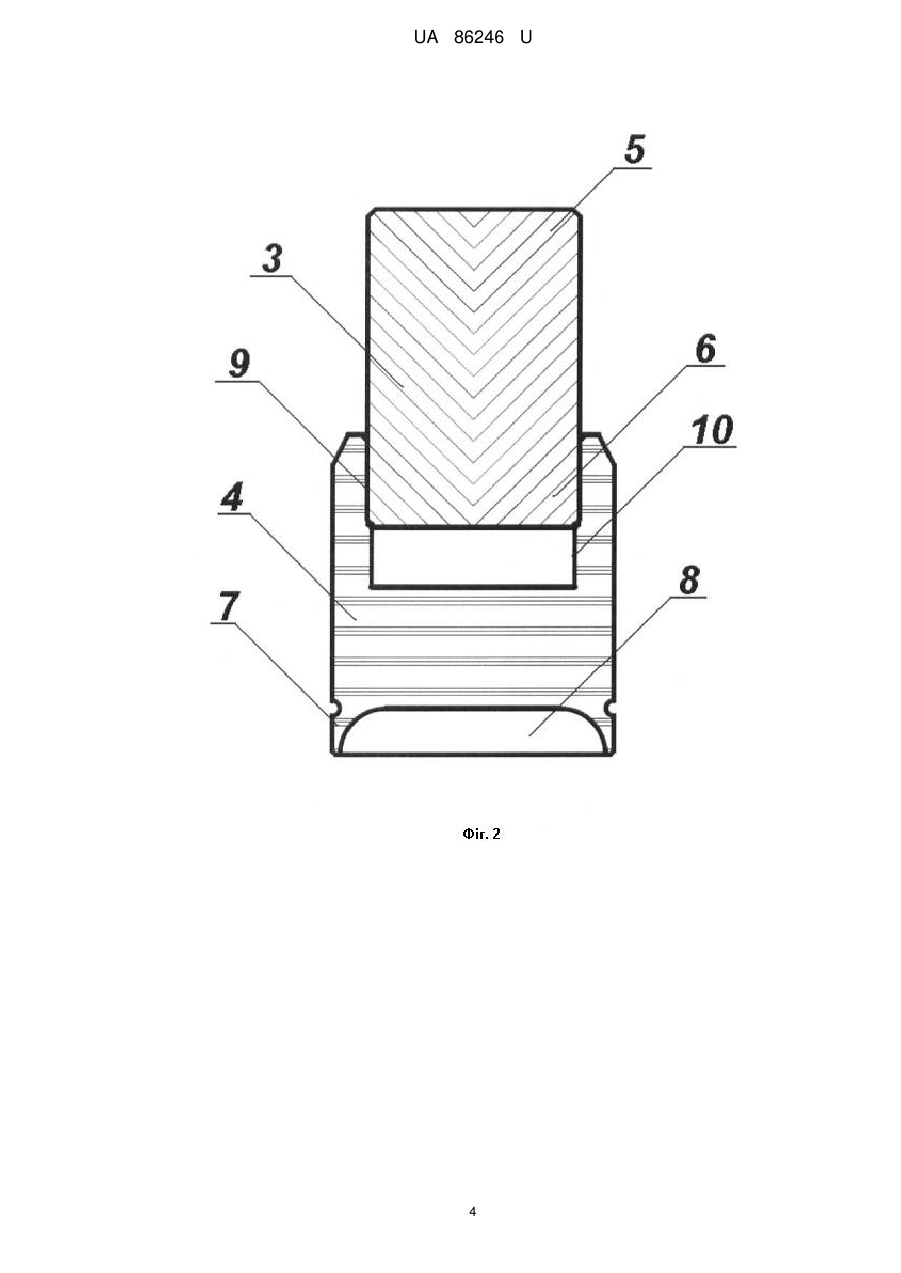

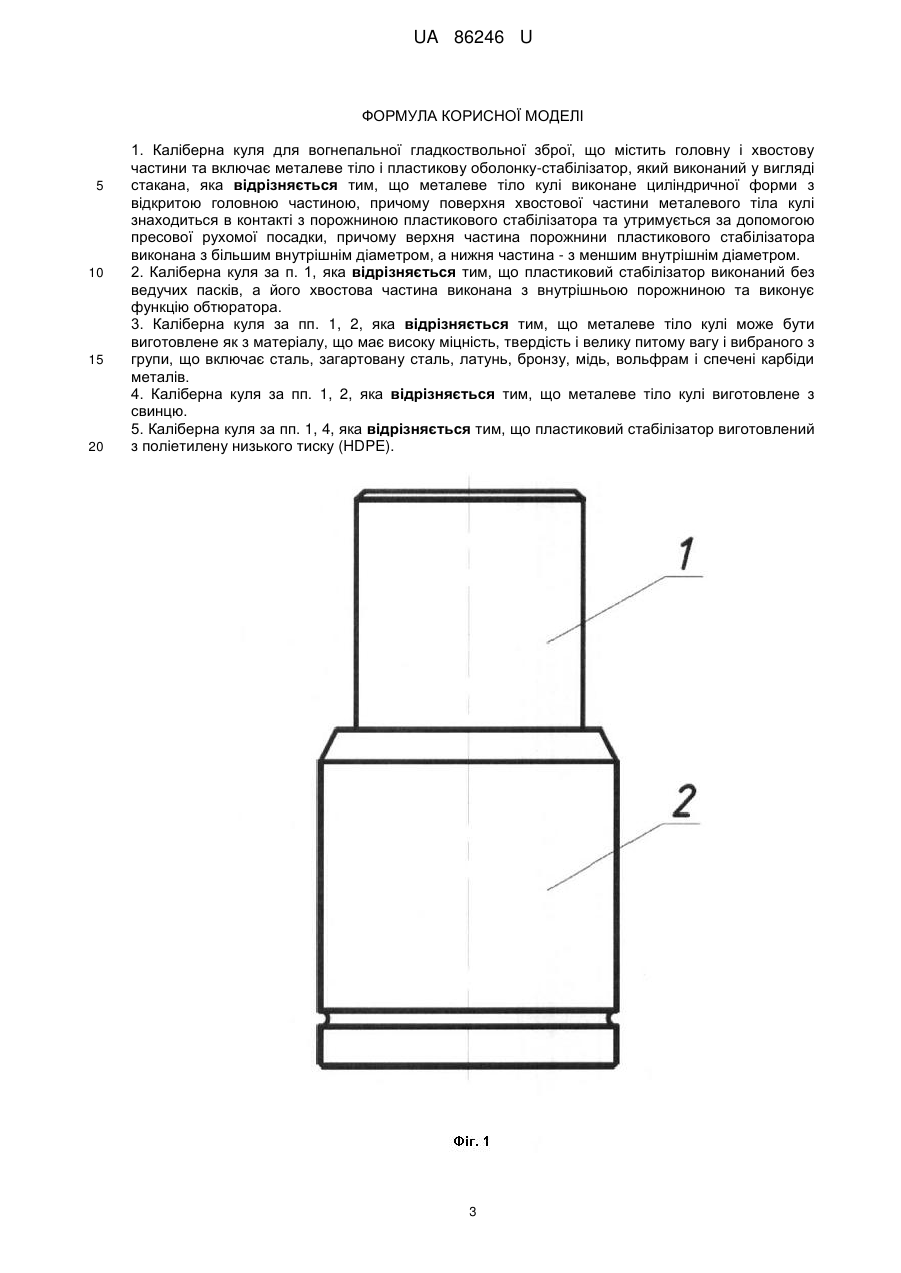

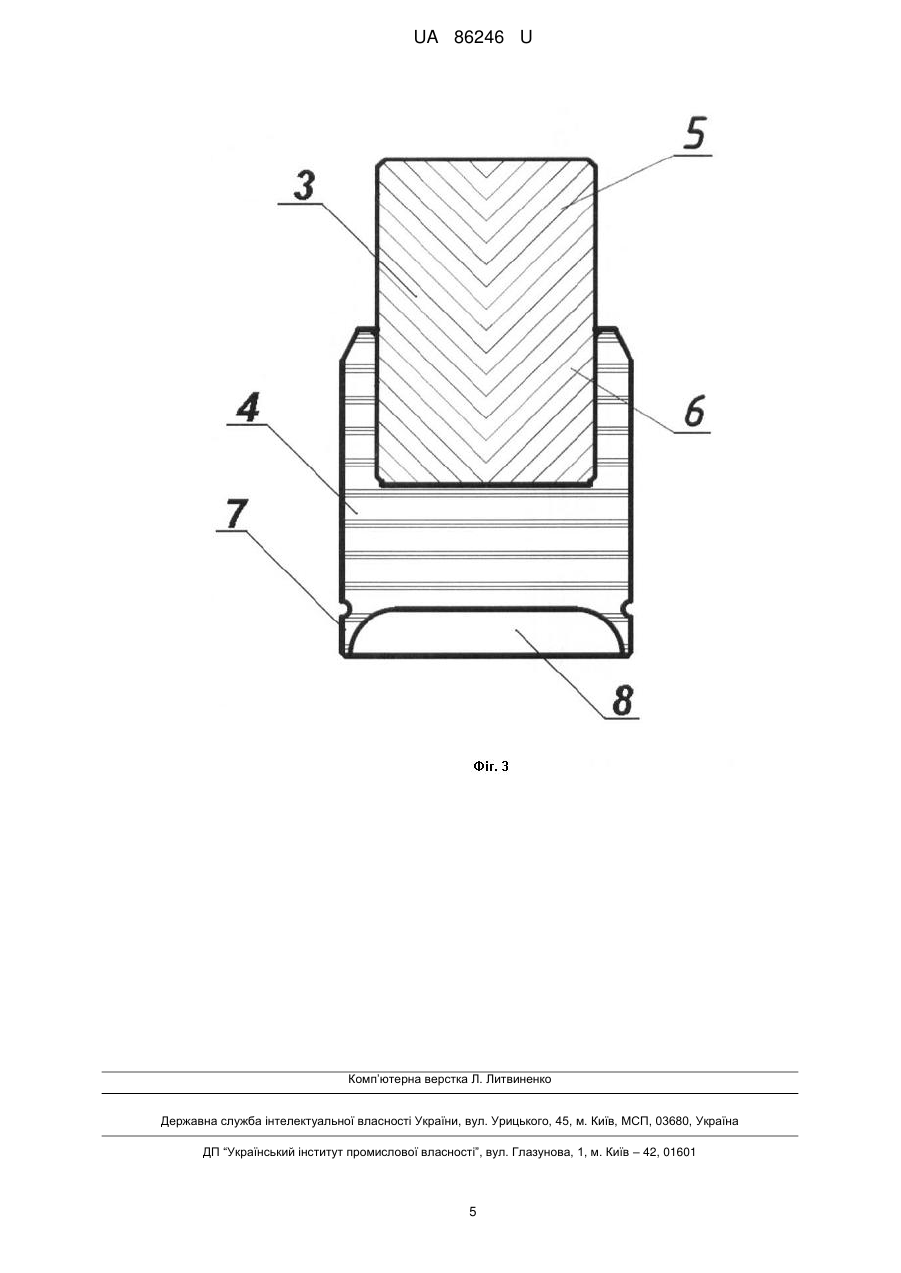

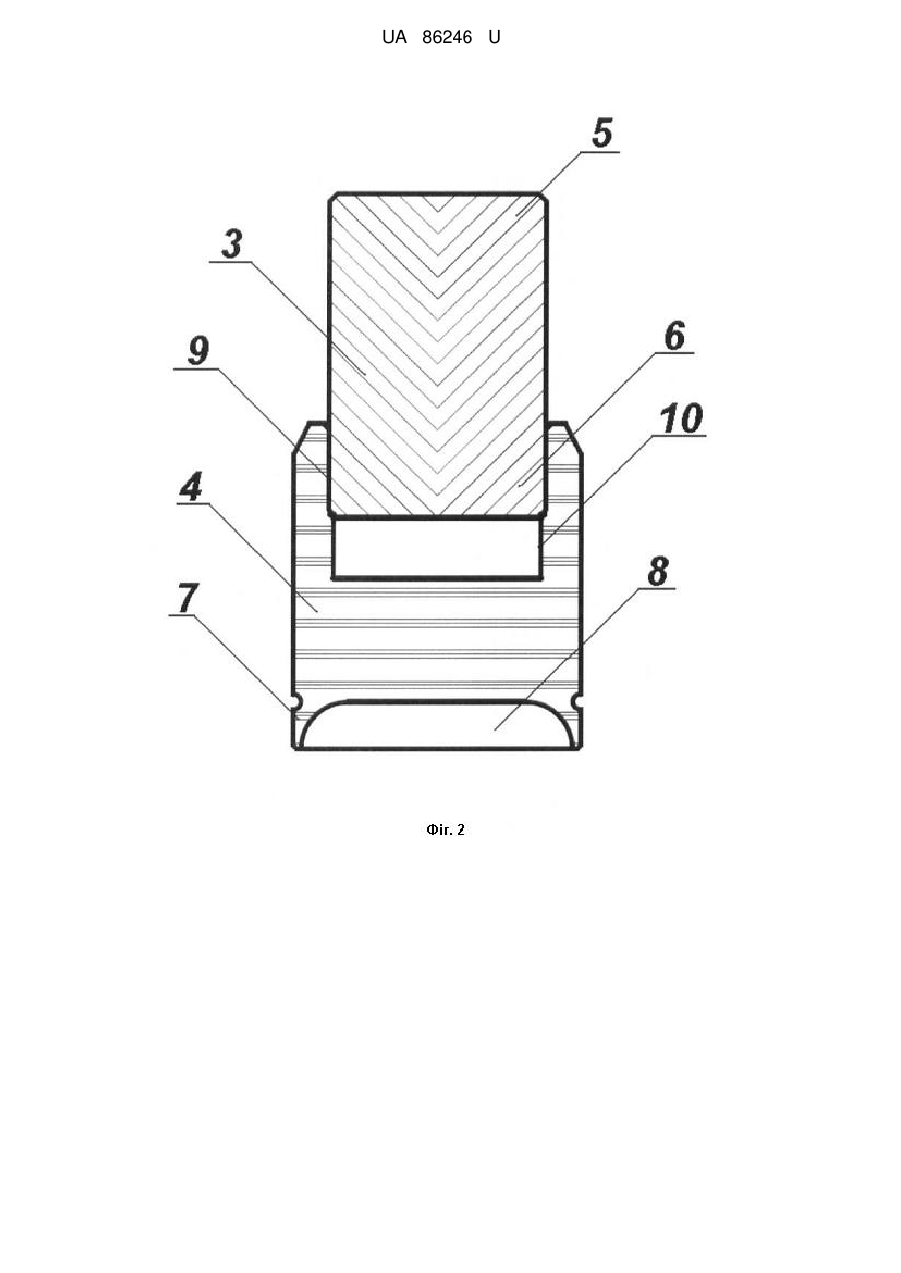

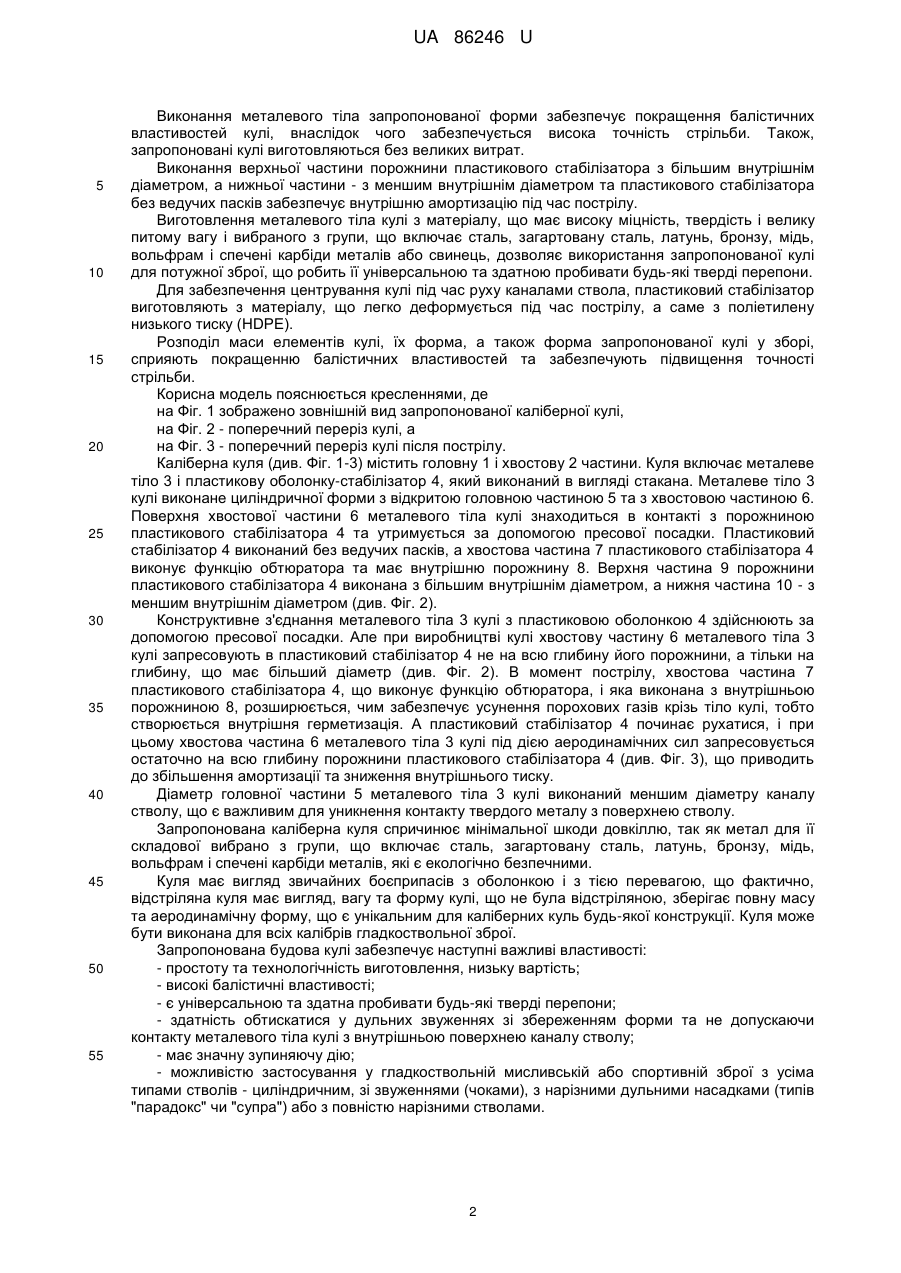

Реферат: UA 86246 U UA 86246 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до боєприпасів мисливської або спортивної зброї, зокрема, до куль для гладкоствольної зброї. Відома куля для гладкоствольної мисливської рушниці (Патент України № 32778, МПК F42B7/10, опубл. 15.02.2001, Бюл. № 1, 2001 p.), що містить металевий корпус з каліберними ребрами і осьовим отвором, у якому встановлено пластмасовий стабілізатор, в якій головна частина стабілізатора має циліндричний виступ, а осьовий отвір корпуса кулі має діаметр, рівний діаметру циліндричного виступу стабілізатора, причому стабілізатор і корпус кулі з'єднані роз'ємно. Дана куля має не високі балістичні характеристики. Відома куля (Патент України № 55270, МПК F42B7/10, опубл. 17.03. 2003, Бюл. № 3, 2003 р.) що включає набірну вражаючу частину, пластмасовий контейнер-обтюратор, в якому її розміщено, та пластмасове оперення, в якій вражаюча частина кулі виконана у вигляді циліндра, який розрізаний двома площинами, що проходять через діаметр його першої основи та через кінці перпендикулярного діаметра другої основи, а контейнер-обтюратор виконаний у вигляді суцільного стакана з гвинтовою нарізкою та ущільнювальними кільцями, а оперення закріплено до контейнера - обтюратора із можливістю роз'єднання. В таких кулях пластикові деталі навантажуються тиском під час пострілу і значно деформуються, що призводить до зниження точності при стрільбі ними. З рівня техніки відомі комбіновані кулі, що виконані з непластичного металу та пластику, наприклад, куля HEXOLIT32 (виробник фірма DDUPLEX див. матеріали сайта http://ddupleks.com/index.php/ru/12-70-caliber/hexolit-32.htmll). Дана куля має складові частини: пластиковий обтюратор-стабілізатор знизу, металеву головну частину кулі та пластиковий обтюратор головної частини. Те, що в головній частині цієї кулі так само використовується пластик, не суттєво для прикладу. Його використання обумовлено особливостями запрограмованої дії по цілі. Під час пострілу кулею такої конструкції, нижня (пластикова) частина кулі - обтюратор-стабілізатор, навантажена ззаду тиском порохових газів, а з переду динамічним навантаженням основної маси - металевої складової кулі, що неминуче призводить до її деформації. Ця деформація має корисну складову - забезпечує обтюрацію кулі під час руху стволом та негативну - під час руху траєкторією неоднаковість деформації пластикового обтюратора-стабілізатора призводить до зростання розсіювання куль. Відома куля каліберна (Патент на корисну модель РФ № 31439, МПК F42B7/00, опубл. 10.08.2003 p.), яку обрано за прототип, що містить головну і хвостову частини, ведучі паски, внутрішню порожнину, в якій головна частина обтічної форми має один, а хвостова частина два провідних паска, а глуха порожнину утворена конусом зі звуженням до головної частини. Дана куля виконується пустотілою та споряджається в пластмасову або паперову гільзу. Відома куля виготовляється з свинцевого сплаву з високим вмістом сурми та має спеціальне покриття. Конструкція даної кулі не забезпечує стійке положення кулі при виході зі ствола, що знижує її балістичні властивості. Крім того, кулі деформуються під час пострілу, що призводить до зниження точності стрільби ними, і також такі кулі є шкідливими для навколишнього середовища. Також, недоліком зазначеної кулі є її низька забійна і зупиняюча сила. В основу корисної моделі поставлена задача створення каліберної кулі для вогнепальної гладкоствольної зброї з високими балістичними властивостями та здатною пробивати будь-які тверді перепони, з одночасним забезпеченням високої зупиняючої сили та нових покращених властивостей в залежності від виконання металевого тіла з різних матеріалів. Поставлена задача вирішується тим, що запропоновано каліберну кулю для вогнепальної гладкоствольної зброї, що містить головну і хвостову частини та включає металеве тіло і пластикову оболонку-стабілізатор, який виконаний в вигляді стакана, в якій згідно корисної моделі металеве тіло кулі виконане циліндричної форми з відкритою головною частиною, причому поверхня хвостової частини металевого тіла кулі знаходиться в контакті з порожниною пластикового стабілізатора та утримується за допомогою пресової рухомої посадки, причому верхня частина порожнини пластикового стабілізатора виконана з більшим внутрішнім діаметром, а нижня частина - з меншим внутрішнім діаметром. Крім того, пластиковий стабілізатор виконаний без ведучих пасків, а його хвостова частина виконана з внутрішньою порожниною та виконує функцію обтюратора. Крім того, металеве тіло кулі може бути виготовлене як з матеріалу, що має високу міцність, твердість і велику питому вагу і вибраного з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів. Крім того, металеве тіло кулі виготовлене з свинцю. Крім того, пластиковий стабілізатор виготовлений з поліетилену низького тиску (HDPE). 1 UA 86246 U 5 10 15 20 25 30 35 40 45 50 55 Виконання металевого тіла запропонованої форми забезпечує покращення балістичних властивостей кулі, внаслідок чого забезпечується висока точність стрільби. Також, запропоновані кулі виготовляються без великих витрат. Виконання верхньої частини порожнини пластикового стабілізатора з більшим внутрішнім діаметром, а нижньої частини - з меншим внутрішнім діаметром та пластикового стабілізатора без ведучих пасків забезпечує внутрішню амортизацію під час пострілу. Виготовлення металевого тіла кулі з матеріалу, що має високу міцність, твердість і велику питому вагу і вибраного з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів або свинець, дозволяє використання запропонованої кулі для потужної зброї, що робить її універсальною та здатною пробивати будь-які тверді перепони. Для забезпечення центрування кулі під час руху каналами ствола, пластиковий стабілізатор виготовляють з матеріалу, що легко деформується під час пострілу, а саме з поліетилену низького тиску (HDPE). Розподіл маси елементів кулі, їх форма, а також форма запропонованої кулі у зборі, сприяють покращенню балістичних властивостей та забезпечують підвищення точності стрільби. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено зовнішній вид запропонованої каліберної кулі, на Фіг. 2 - поперечний переріз кулі, а на Фіг. 3 - поперечний переріз кулі після пострілу. Каліберна куля (див. Фіг. 1-3) містить головну 1 і хвостову 2 частини. Куля включає металеве тіло 3 і пластикову оболонку-стабілізатор 4, який виконаний в вигляді стакана. Металеве тіло 3 кулі виконане циліндричної форми з відкритою головною частиною 5 та з хвостовою частиною 6. Поверхня хвостової частини 6 металевого тіла кулі знаходиться в контакті з порожниною пластикового стабілізатора 4 та утримується за допомогою пресової посадки. Пластиковий стабілізатор 4 виконаний без ведучих пасків, а хвостова частина 7 пластикового стабілізатора 4 виконує функцію обтюратора та має внутрішню порожнину 8. Верхня частина 9 порожнини пластикового стабілізатора 4 виконана з більшим внутрішнім діаметром, а нижня частина 10 - з меншим внутрішнім діаметром (див. Фіг. 2). Конструктивне з'єднання металевого тіла 3 кулі з пластиковою оболонкою 4 здійснюють за допомогою пресової посадки. Але при виробництві кулі хвостову частину 6 металевого тіла 3 кулі запресовують в пластиковий стабілізатор 4 не на всю глибину його порожнини, а тільки на глибину, що має більший діаметр (див. Фіг. 2). В момент пострілу, хвостова частина 7 пластикового стабілізатора 4, що виконує функцію обтюратора, і яка виконана з внутрішньою порожниною 8, розширюється, чим забезпечує усунення порохових газів крізь тіло кулі, тобто створюється внутрішня герметизація. А пластиковий стабілізатор 4 починає рухатися, і при цьому хвостова частина 6 металевого тіла 3 кулі під дією аеродинамічних сил запресовується остаточно на всю глибину порожнини пластикового стабілізатора 4 (див. Фіг. 3), що приводить до збільшення амортизації та зниження внутрішнього тиску. Діаметр головної частини 5 металевого тіла 3 кулі виконаний меншим діаметру каналу стволу, що є важливим для уникнення контакту твердого металу з поверхнею стволу. Запропонована каліберна куля спричинює мінімальної шкоди довкіллю, так як метал для її складової вибрано з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів, які є екологічно безпечними. Куля має вигляд звичайних боєприпасів з оболонкою і з тією перевагою, що фактично, відстріляна куля має вигляд, вагу та форму кулі, що не була відстріляною, зберігає повну масу та аеродинамічну форму, що є унікальним для каліберних куль будь-якої конструкції. Куля може бути виконана для всіх калібрів гладкоствольної зброї. Запропонована будова кулі забезпечує наступні важливі властивості: - простоту та технологічність виготовлення, низьку вартість; - високі балістичні властивості; - є універсальною та здатна пробивати будь-які тверді перепони; - здатність обтискатися у дульних звуженнях зі збереженням форми та не допускаючи контакту металевого тіла кулі з внутрішньою поверхнею каналу стволу; - має значну зупиняючу дію; - можливістю застосування у гладкоствольній мисливській або спортивній зброї з усіма типами стволів - циліндричним, зі звуженнями (чоками), з нарізними дульними насадками (типів "парадокс" чи "супра") або з повністю нарізними стволами. 2 UA 86246 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Каліберна куля для вогнепальної гладкоствольної зброї, що містить головну і хвостову частини та включає металеве тіло і пластикову оболонку-стабілізатор, який виконаний у вигляді стакана, яка відрізняється тим, що металеве тіло кулі виконане циліндричної форми з відкритою головною частиною, причому поверхня хвостової частини металевого тіла кулі знаходиться в контакті з порожниною пластикового стабілізатора та утримується за допомогою пресової рухомої посадки, причому верхня частина порожнини пластикового стабілізатора виконана з більшим внутрішнім діаметром, а нижня частина - з меншим внутрішнім діаметром. 2. Каліберна куля за п. 1, яка відрізняється тим, що пластиковий стабілізатор виконаний без ведучих пасків, а його хвостова частина виконана з внутрішньою порожниною та виконує функцію обтюратора. 3. Каліберна куля за пп. 1, 2, яка відрізняється тим, що металеве тіло кулі може бути виготовлене як з матеріалу, що має високу міцність, твердість і велику питому вагу і вибраного з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів. 4. Каліберна куля за пп. 1, 2, яка відрізняється тим, що металеве тіло кулі виготовлене з свинцю. 5. Каліберна куля за пп. 1, 4, яка відрізняється тим, що пластиковий стабілізатор виготовлений з поліетилену низького тиску (HDPE). 3 UA 86246 U 4 UA 86246 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
