Спосіб маркування гладкоствольної вогнепальної зброї

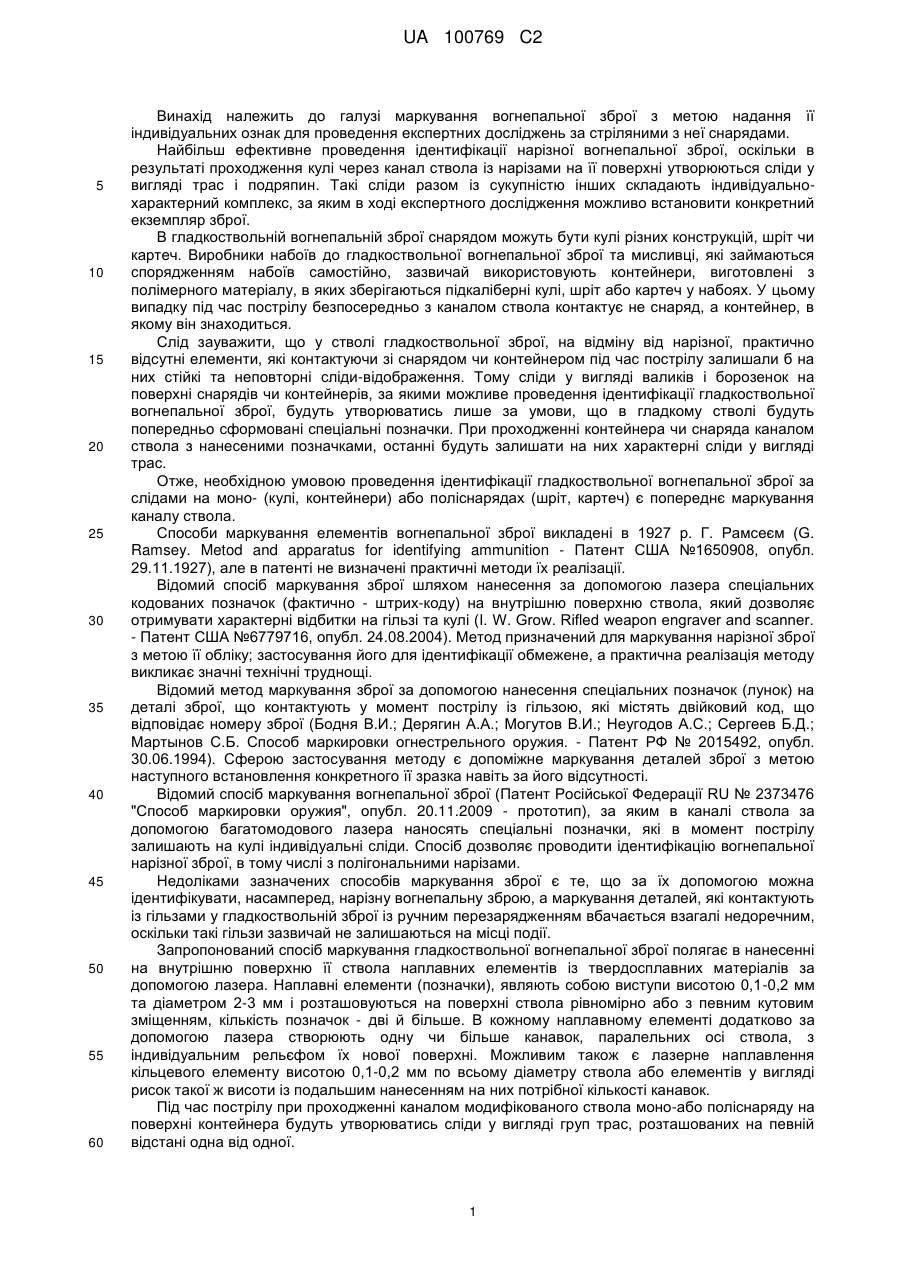

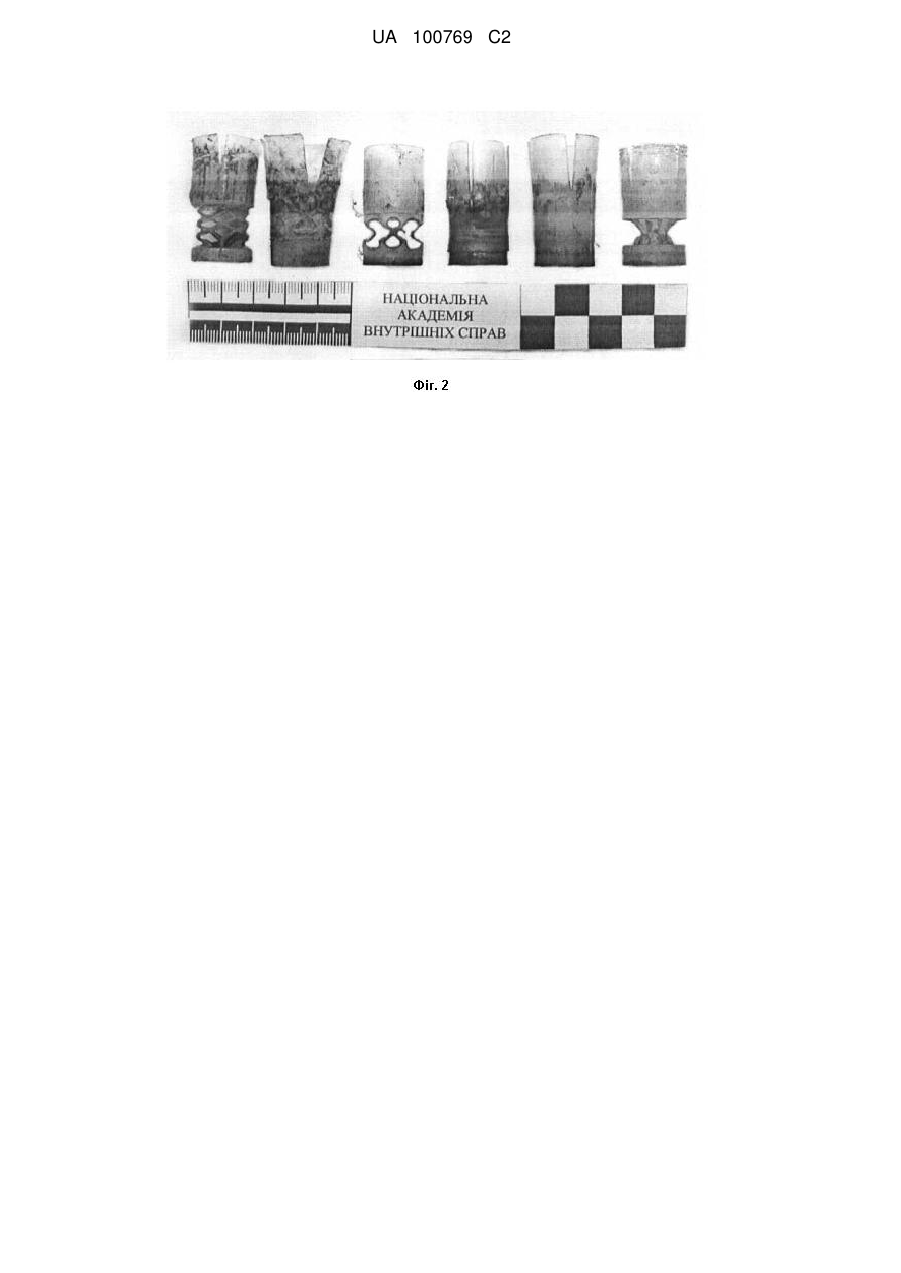

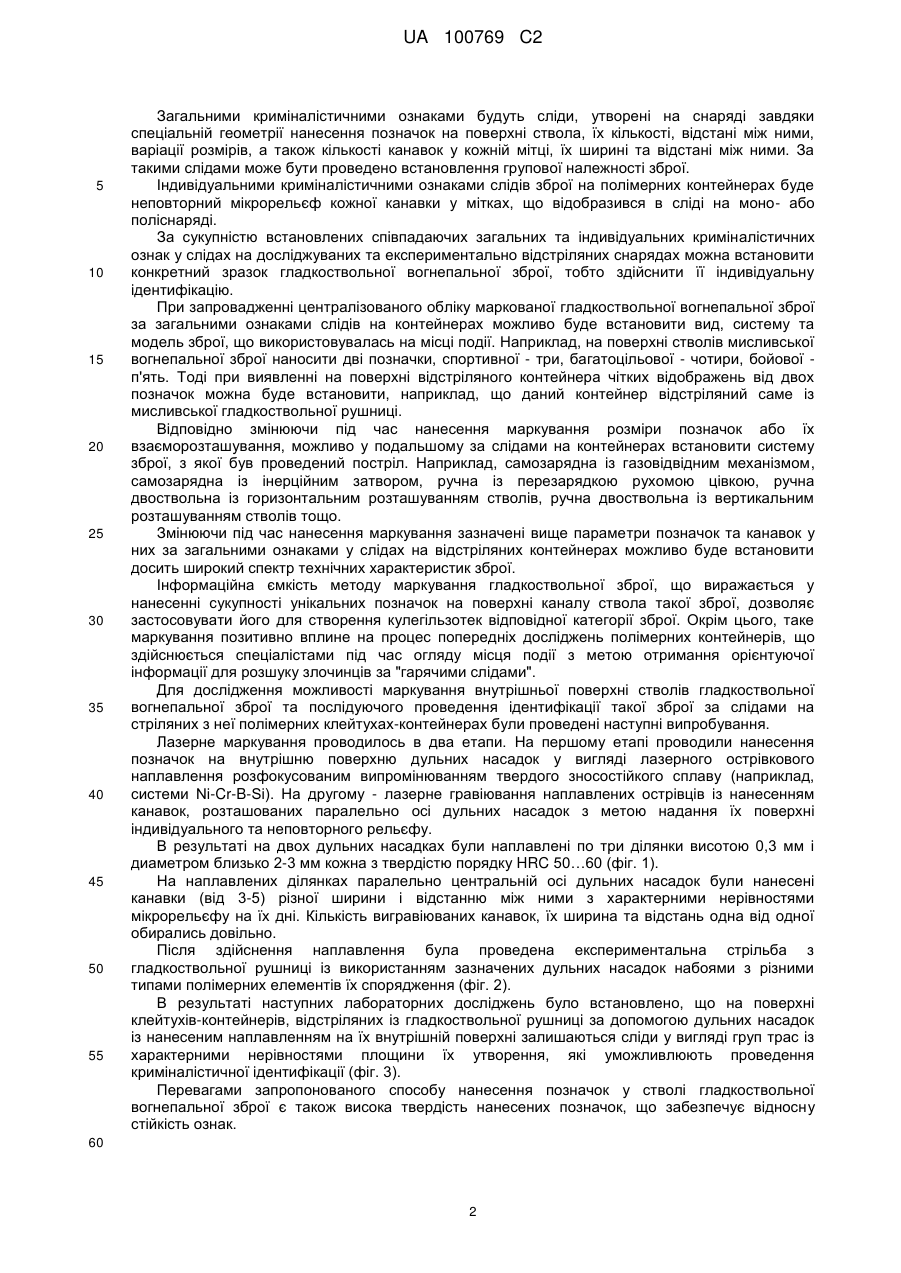

Реферат: Винахід належить до галузі маркування вогнепальної зброї з метою надання їй індивідуальних ознак для проведення експертних досліджень за стріляними з неї снарядами. Спосіб маркування гладкоствольної вогнепальної зброї, який полягає у нанесенні на внутрішню поверхню її ствола спеціальних позначок. Такі позначки утворюють лазерним наплавленням твердосплавного матеріалу у вигляді виступаючих елементів з наступним лазерним гравіюванням їх поверхні з метою надання індивідуального та неповторного рельєфу. Винахід дозволяє встановити конкретний зразок гладкоствольної вогнепальної зброї, тобто здійснити її індивідуальну ідентифікацію. UA 100769 C2 (12) UA 100769 C2 UA 100769 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі маркування вогнепальної зброї з метою надання її індивідуальних ознак для проведення експертних досліджень за стріляними з неї снарядами. Найбільш ефективне проведення ідентифікації нарізної вогнепальної зброї, оскільки в результаті проходження кулі через канал ствола із нарізами на її поверхні утворюються сліди у вигляді трас і подряпин. Такі сліди разом із сукупністю інших складають індивідуальнохарактерний комплекс, за яким в ході експертного дослідження можливо встановити конкретний екземпляр зброї. В гладкоствольній вогнепальній зброї снарядом можуть бути кулі різних конструкцій, шріт чи картеч. Виробники набоїв до гладкоствольної вогнепальної зброї та мисливці, які займаються спорядженням набоїв самостійно, зазвичай використовують контейнери, виготовлені з полімерного матеріалу, в яких зберігаються підкаліберні кулі, шріт або картеч у набоях. У цьому випадку під час пострілу безпосередньо з каналом ствола контактує не снаряд, а контейнер, в якому він знаходиться. Слід зауважити, що у стволі гладкоствольної зброї, на відміну від нарізної, практично відсутні елементи, які контактуючи зі снарядом чи контейнером під час пострілу залишали б на них стійкі та неповторні сліди-відображення. Тому сліди у вигляді валиків і борозенок на поверхні снарядів чи контейнерів, за якими можливе проведення ідентифікації гладкоствольної вогнепальної зброї, будуть утворюватись лише за умови, що в гладкому стволі будуть попередньо сформовані спеціальні позначки. При проходженні контейнера чи снаряда каналом ствола з нанесеними позначками, останні будуть залишати на них характерні сліди у вигляді трас. Отже, необхідною умовою проведення ідентифікації гладкоствольної вогнепальної зброї за слідами на моно- (кулі, контейнери) або поліснарядах (шріт, картеч) є попереднє маркування каналу ствола. Способи маркування елементів вогнепальної зброї викладені в 1927 р. Г. Рамсеєм (G. Ramsey. Metod and apparatus for identifying ammunition - Патент США №1650908, опубл. 29.11.1927), але в патенті не визначені практичні методи їх реалізації. Відомий спосіб маркування зброї шляхом нанесення за допомогою лазера спеціальних кодованих позначок (фактично - штрих-коду) на внутрішню поверхню ствола, який дозволяє отримувати характерні відбитки на гільзі та кулі (І. W. Grow. Rifled weapon engraver and scanner. - Патент США №6779716, опубл. 24.08.2004). Метод призначений для маркування нарізної зброї з метою її обліку; застосування його для ідентифікації обмежене, а практична реалізація методу викликає значні технічні труднощі. Відомий метод маркування зброї за допомогою нанесення спеціальних позначок (лунок) на деталі зброї, що контактують у момент пострілу із гільзою, які містять двійковий код, що відповідає номеру зброї (Бодня В.И.; Дерягин А.А.; Могутов В.И.; Неугодов А.С.; Сергеев Б.Д.; Мартынов С.Б. Способ маркировки огнестрельного оружия. - Патент РФ № 2015492, опубл. 30.06.1994). Сферою застосування методу є допоміжне маркування деталей зброї з метою наступного встановлення конкретного її зразка навіть за його відсутності. Відомий спосіб маркування вогнепальної зброї (Патент Російської Федерації RU № 2373476 "Способ маркировки оружия", опубл. 20.11.2009 - прототип), за яким в каналі ствола за допомогою багатомодового лазера наносять спеціальні позначки, які в момент пострілу залишають на кулі індивідуальні сліди. Спосіб дозволяє проводити ідентифікацію вогнепальної нарізної зброї, в тому числі з полігональними нарізами. Недоліками зазначених способів маркування зброї є те, що за їх допомогою можна ідентифікувати, насамперед, нарізну вогнепальну зброю, а маркування деталей, які контактують із гільзами у гладкоствольній зброї із ручним перезарядженням вбачається взагалі недоречним, оскільки такі гільзи зазвичай не залишаються на місці події. Запропонований спосіб маркування гладкоствольної вогнепальної зброї полягає в нанесенні на внутрішню поверхню її ствола наплавних елементів із твердосплавних матеріалів за допомогою лазера. Наплавні елементи (позначки), являють собою виступи висотою 0,1-0,2 мм та діаметром 2-3 мм і розташовуються на поверхні ствола рівномірно або з певним кутовим зміщенням, кількість позначок - дві й більше. В кожному наплавному елементі додатково за допомогою лазера створюють одну чи більше канавок, паралельних осі ствола, з індивідуальним рельєфом їх нової поверхні. Можливим також є лазерне наплавлення кільцевого елементу висотою 0,1-0,2 мм по всьому діаметру ствола або елементів у вигляді рисок такої ж висоти із подальшим нанесенням на них потрібної кількості канавок. Під час пострілу при проходженні каналом модифікованого ствола моно-або поліснаряду на поверхні контейнера будуть утворюватись сліди у вигляді груп трас, розташованих на певній відстані одна від одної. 1 UA 100769 C2 5 10 15 20 25 30 35 40 45 50 55 Загальними криміналістичними ознаками будуть сліди, утворені на снаряді завдяки спеціальній геометрії нанесення позначок на поверхні ствола, їх кількості, відстані між ними, варіації розмірів, а також кількості канавок у кожній мітці, їх ширині та відстані між ними. За такими слідами може бути проведено встановлення групової належності зброї. Індивідуальними криміналістичними ознаками слідів зброї на полімерних контейнерах буде неповторний мікрорельєф кожної канавки у мітках, що відобразився в сліді на моно- або поліснаряді. За сукупністю встановлених співпадаючих загальних та індивідуальних криміналістичних ознак у слідах на досліджуваних та експериментально відстріляних снарядах можна встановити конкретний зразок гладкоствольної вогнепальної зброї, тобто здійснити її індивідуальну ідентифікацію. При запровадженні централізованого обліку маркованої гладкоствольної вогнепальної зброї за загальними ознаками слідів на контейнерах можливо буде встановити вид, систему та модель зброї, що використовувалась на місці події. Наприклад, на поверхні стволів мисливської вогнепальної зброї наносити дві позначки, спортивної - три, багатоцільової - чотири, бойової п'ять. Тоді при виявленні на поверхні відстріляного контейнера чітких відображень від двох позначок можна буде встановити, наприклад, що даний контейнер відстріляний саме із мисливської гладкоствольної рушниці. Відповідно змінюючи під час нанесення маркування розміри позначок або їх взаєморозташування, можливо у подальшому за слідами на контейнерах встановити систему зброї, з якої був проведений постріл. Наприклад, самозарядна із газовідвідним механізмом, самозарядна із інерційним затвором, ручна із перезарядкою рухомою цівкою, ручна двоствольна із горизонтальним розташуванням стволів, ручна двоствольна із вертикальним розташуванням стволів тощо. Змінюючи під час нанесення маркування зазначені вище параметри позначок та канавок у них за загальними ознаками у слідах на відстріляних контейнерах можливо буде встановити досить широкий спектр технічних характеристик зброї. Інформаційна ємкість методу маркування гладкоствольної зброї, що виражається у нанесенні сукупності унікальних позначок на поверхні каналу ствола такої зброї, дозволяє застосовувати його для створення кулегільзотек відповідної категорії зброї. Окрім цього, таке маркування позитивно вплине на процес попередніх досліджень полімерних контейнерів, що здійснюється спеціалістами під час огляду місця події з метою отримання орієнтуючої інформації для розшуку злочинців за "гарячими слідами". Для дослідження можливості маркування внутрішньої поверхні стволів гладкоствольної вогнепальної зброї та послідуючого проведення ідентифікації такої зброї за слідами на стріляних з неї полімерних клейтухах-контейнерах були проведені наступні випробування. Лазерне маркування проводилось в два етапи. На першому етапі проводили нанесення позначок на внутрішню поверхню дульних насадок у вигляді лазерного острівкового наплавлення розфокусованим випромінюванням твердого зносостійкого сплаву (наприклад, системи Ni-Cr-B-Si). На другому - лазерне гравіювання наплавлених острівців із нанесенням канавок, розташованих паралельно осі дульних насадок з метою надання їх поверхні індивідуального та неповторного рельєфу. В результаті на двох дульних насадках були наплавлені по три ділянки висотою 0,3 мм і диаметром близько 2-3 мм кожна з твердістю порядку HRC 50…60 (фіг. 1). На наплавлених ділянках паралельно центральній осі дульних насадок були нанесені канавки (від 3-5) різної ширини і відстанню між ними з характерними нерівностями мікрорельєфу на їх дні. Кількість вигравіюваних канавок, їх ширина та відстань одна від одної обирались довільно. Після здійснення наплавлення була проведена експериментальна стрільба з гладкоствольної рушниці із використанням зазначених дульних насадок набоями з різними типами полімерних елементів їх спорядження (фіг. 2). В результаті наступних лабораторних досліджень було встановлено, що на поверхні клейтухів-контейнерів, відстріляних із гладкоствольної рушниці за допомогою дульних насадок із нанесеним наплавленням на їх внутрішній поверхні залишаються сліди у вигляді груп трас із характерними нерівностями площини їх утворення, які уможливлюють проведення криміналістичної ідентифікації (фіг. 3). Перевагами запропонованого способу нанесення позначок у стволі гладкоствольної вогнепальної зброї є також висока твердість нанесених позначок, що забезпечує відносну стійкість ознак. 60 2 UA 100769 C2 ФОРМУЛА ВИНАХОДУ 5 Спосіб маркування гладкоствольної вогнепальної зброї, який полягає у нанесенні на внутрішню поверхню її ствола спеціальних позначок, який відрізняється тим, що такі позначки утворюють лазерним наплавленням твердосплавного матеріалу у вигляді виступаючих елементів з наступним лазерним гравіюванням їх поверхні з метою надання індивідуального та неповторного рельєфу. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
