Ківш скрепера

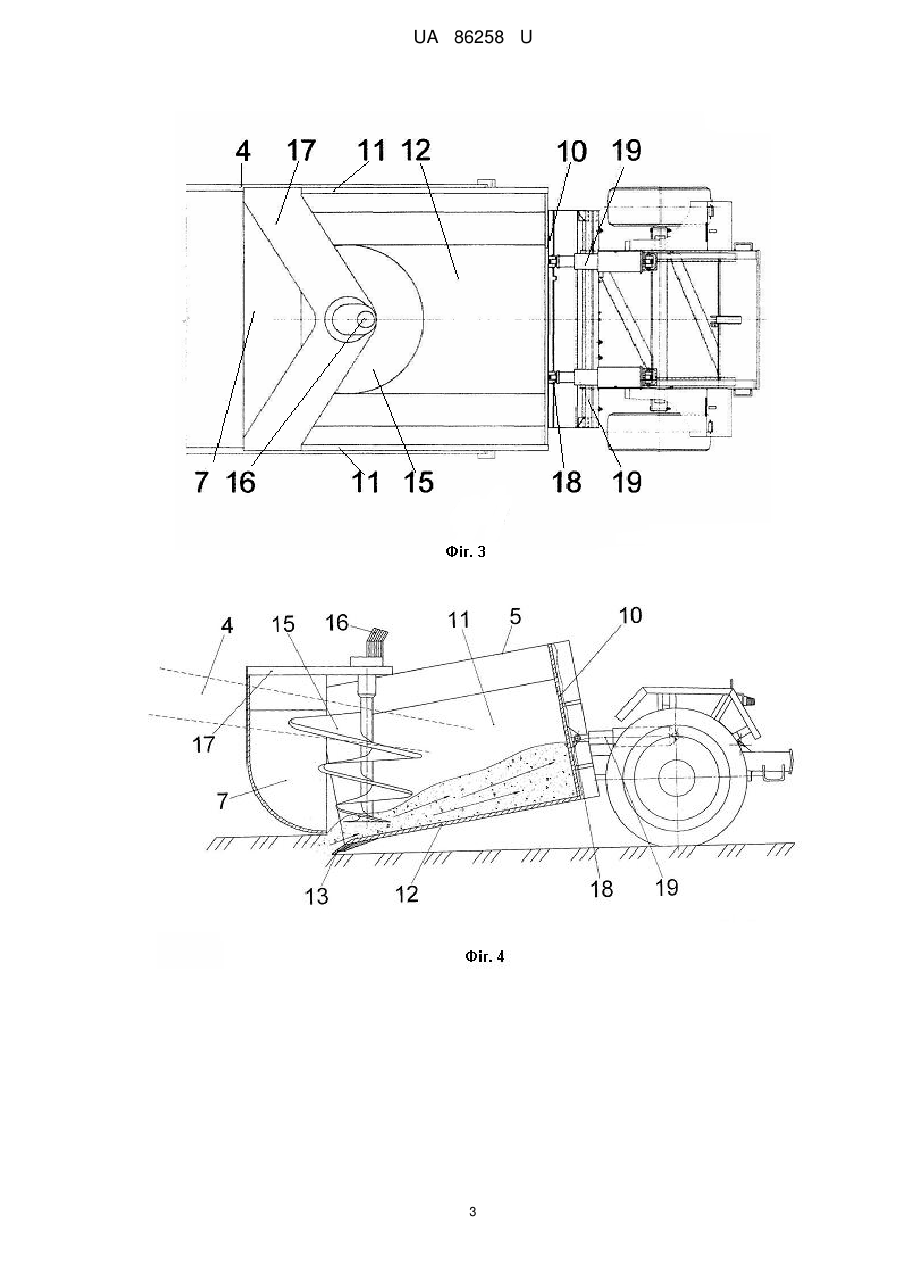

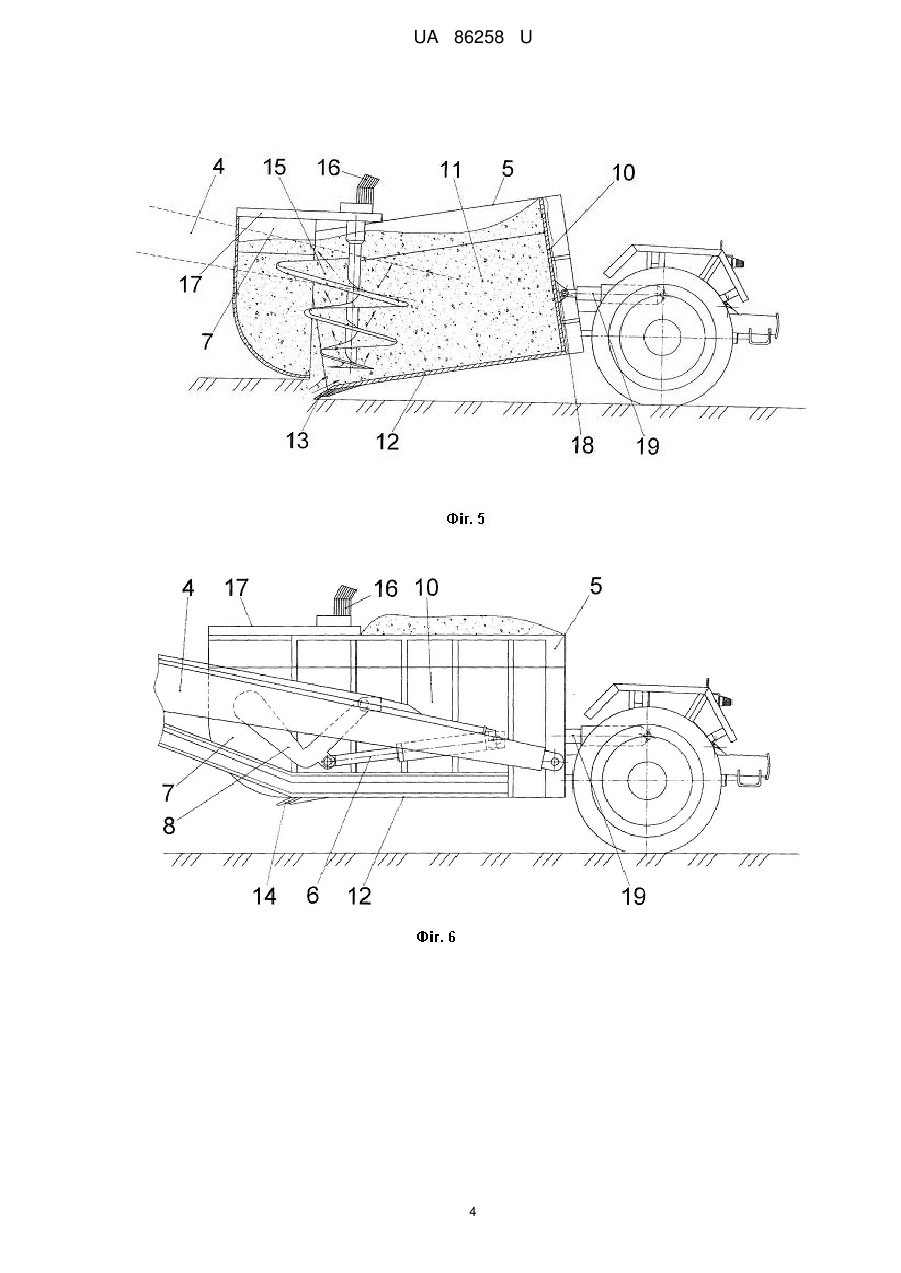

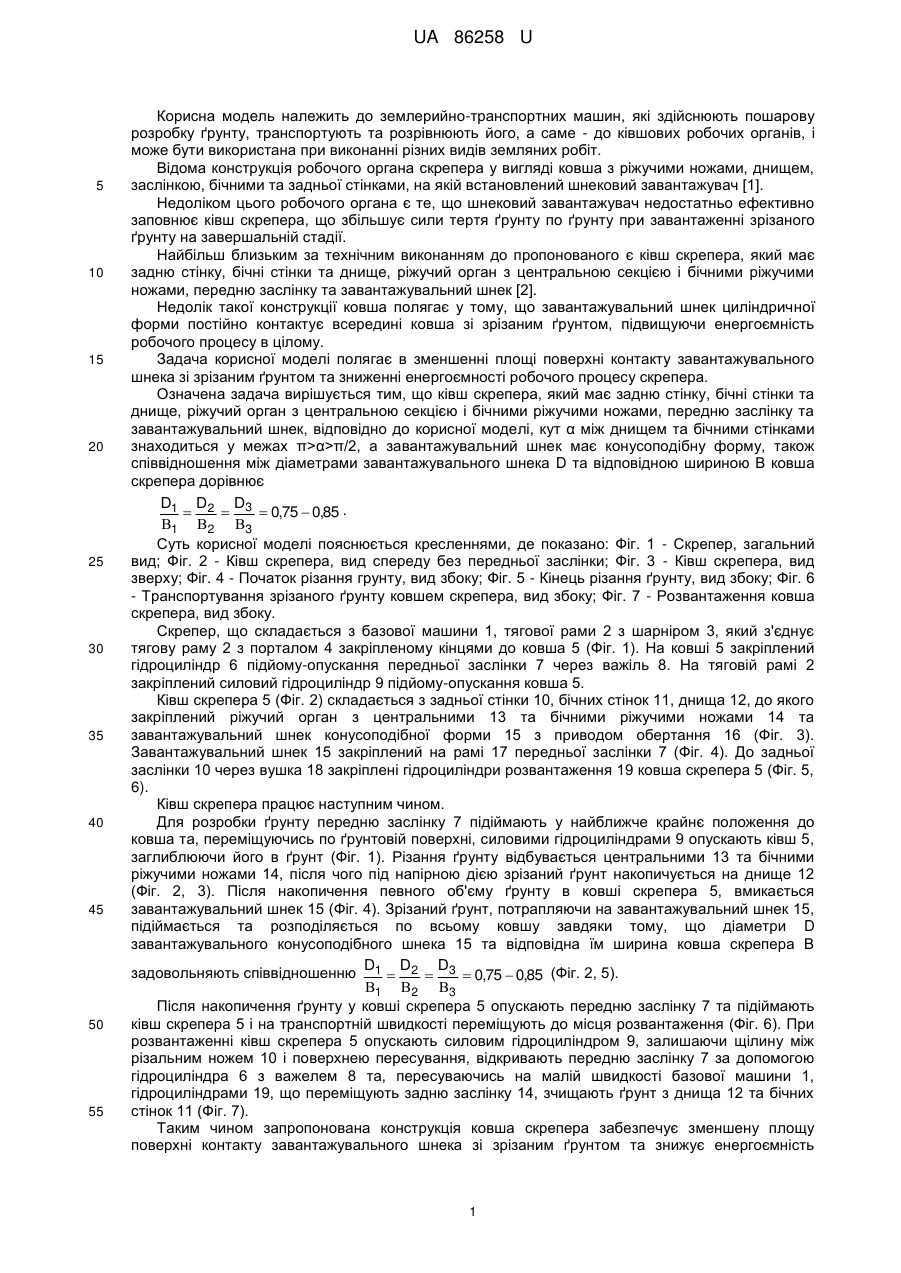

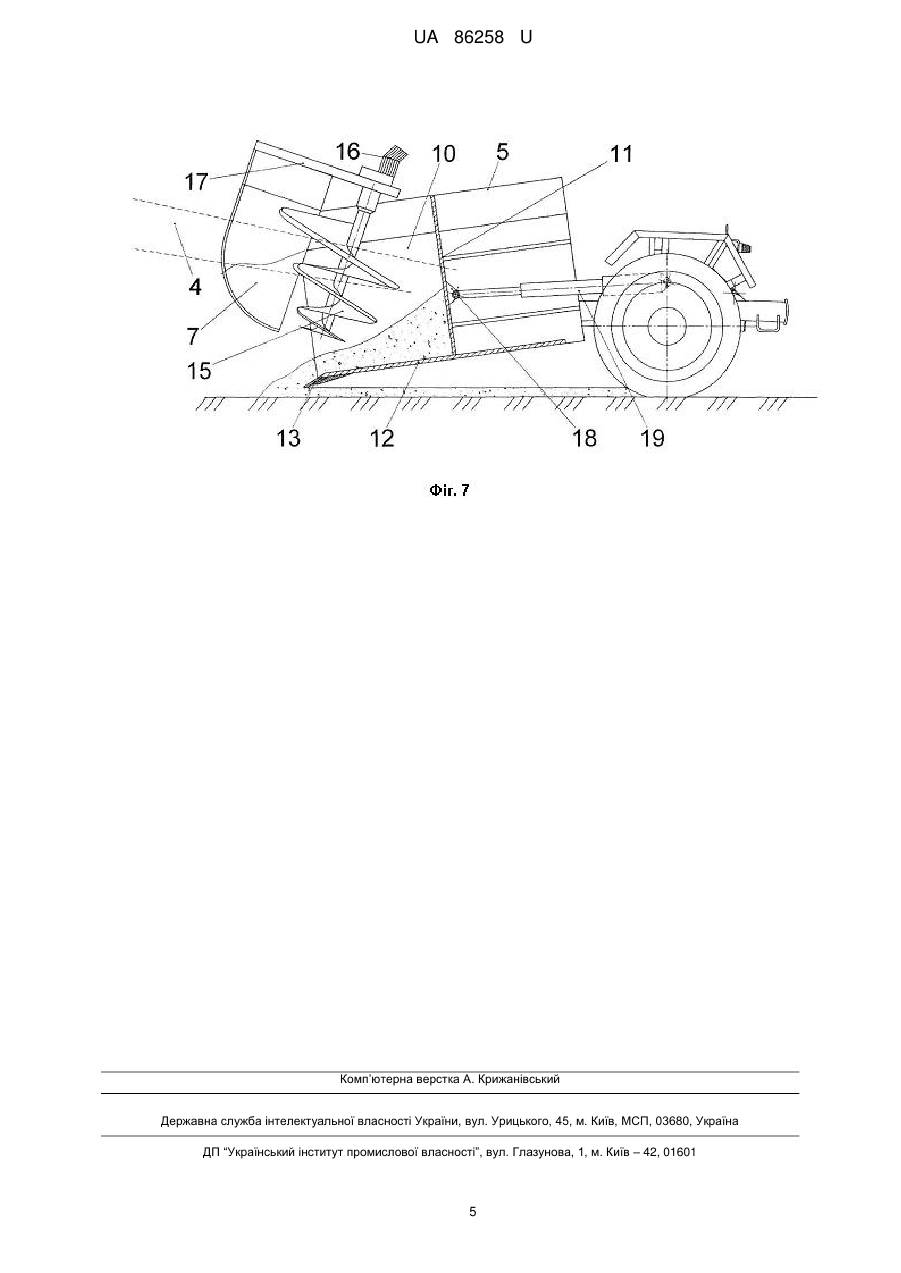

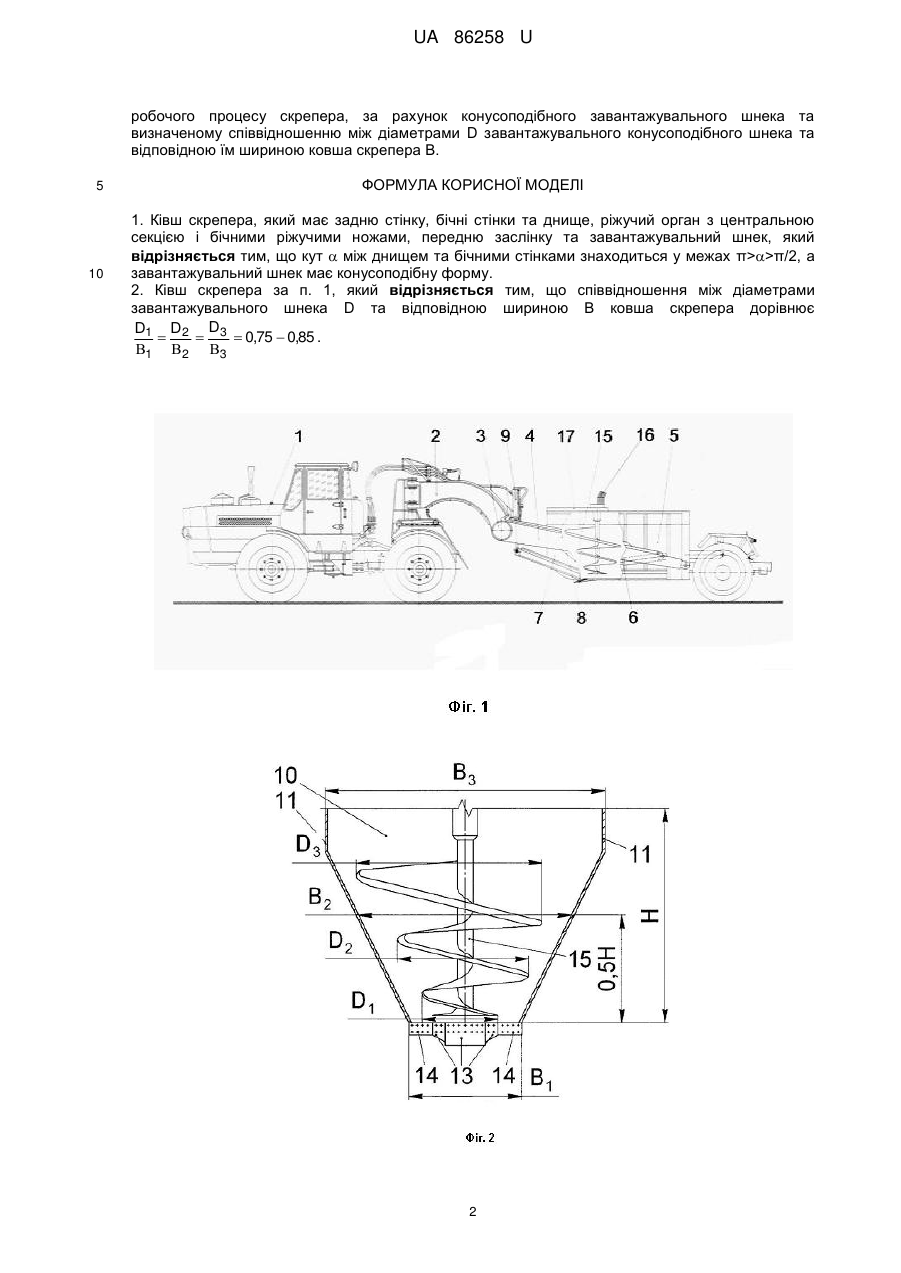

Реферат: Ківш скрепера, який має задню стінку, бічні стінки та днище, ріжучий орган з центральною секцією і бічними ріжучими ножами, передню заслінку та завантажувальний шнек, причому кут  між днищем та бічними стінками знаходиться у межах π>>π/2, а завантажувальний шнек має конусоподібну форму. UA 86258 U (54) КІВШ СКРЕПЕРА UA 86258 U UA 86258 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийно-транспортних машин, які здійснюють пошарову розробку ґрунту, транспортують та розрівнюють його, а саме - до ківшових робочих органів, і може бути використана при виконанні різних видів земляних робіт. Відома конструкція робочого органа скрепера у вигляді ковша з ріжучими ножами, днищем, заслінкою, бічними та задньої стінками, на якій встановлений шнековий завантажувач [1]. Недоліком цього робочого органа є те, що шнековий завантажувач недостатньо ефективно заповнює ківш скрепера, що збільшує сили тертя ґрунту по ґрунту при завантаженні зрізаного ґрунту на завершальній стадії. Найбільш близьким за технічним виконанням до пропонованого є ківш скрепера, який має задню стінку, бічні стінки та днище, ріжучий орган з центральною секцією і бічними ріжучими ножами, передню заслінку та завантажувальний шнек [2]. Недолік такої конструкції ковша полягає у тому, що завантажувальний шнек циліндричної форми постійно контактує всередині ковша зі зрізаним ґрунтом, підвищуючи енергоємність робочого процесу в цілому. Задача корисної моделі полягає в зменшенні площі поверхні контакту завантажувального шнека зі зрізаним ґрунтом та зниженні енергоємності робочого процесу скрепера. Означена задача вирішується тим, що ківш скрепера, який має задню стінку, бічні стінки та днище, ріжучий орган з центральною секцією і бічними ріжучими ножами, передню заслінку та завантажувальний шнек, відповідно до корисної моделі, кут α між днищем та бічними стінками знаходиться у межах π>α>π/2, а завантажувальний шнек має конусоподібну форму, також співвідношення між діаметрами завантажувального шнека D та відповідною шириною В ковша скрепера дорівнює D1 D2 D3    0,75  0,85 . 1 2 3 Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Скрепер, загальний вид; Фіг. 2 - Ківш скрепера, вид спереду без передньої заслінки; Фіг. 3 - Ківш скрепера, вид зверху; Фіг. 4 - Початок різання грунту, вид збоку; Фіг. 5 - Кінець різання ґрунту, вид збоку; Фіг. 6 - Транспортування зрізаного ґрунту ковшем скрепера, вид збоку; Фіг. 7 - Розвантаження ковша скрепера, вид збоку. Скрепер, що складається з базової машини 1, тягової рами 2 з шарніром 3, який з'єднує тягову раму 2 з порталом 4 закріпленому кінцями до ковша 5 (Фіг. 1). На ковші 5 закріплений гідроциліндр 6 підйому-опускання передньої заслінки 7 через важіль 8. На тяговій рамі 2 закріплений силовий гідроциліндр 9 підйому-опускання ковша 5. Ківш скрепера 5 (Фіг. 2) складається з задньої стінки 10, бічних стінок 11, днища 12, до якого закріплений ріжучий орган з центральними 13 та бічними ріжучими ножами 14 та завантажувальний шнек конусоподібної форми 15 з приводом обертання 16 (Фіг. 3). Завантажувальний шнек 15 закріплений на рамі 17 передньої заслінки 7 (Фіг. 4). До задньої заслінки 10 через вушка 18 закріплені гідроциліндри розвантаження 19 ковша скрепера 5 (Фіг. 5, 6). Ківш скрепера працює наступним чином. Для розробки ґрунту передню заслінку 7 підіймають у найближче крайнє положення до ковша та, переміщуючись по ґрунтовій поверхні, силовими гідроциліндрами 9 опускають ківш 5, заглиблюючи його в ґрунт (Фіг. 1). Різання ґрунту відбувається центральними 13 та бічними ріжучими ножами 14, після чого під напірною дією зрізаний ґрунт накопичується на днище 12 (Фіг. 2, 3). Після накопичення певного об'єму ґрунту в ковші скрепера 5, вмикається завантажувальний шнек 15 (Фіг. 4). Зрізаний ґрунт, потрапляючи на завантажувальний шнек 15, підіймається та розподіляється по всьому ковшу завдяки тому, що діаметри D завантажувального конусоподібного шнека 15 та відповідна їм ширина ковша скрепера В задовольняють співвідношенню D1  D2  D3  0,75  0,85 (Фіг. 2, 5). 1 2 3 Після накопичення ґрунту у ковші скрепера 5 опускають передню заслінку 7 та підіймають ківш скрепера 5 і на транспортній швидкості переміщують до місця розвантаження (Фіг. 6). При розвантаженні ківш скрепера 5 опускають силовим гідроциліндром 9, залишаючи щілину між різальним ножем 10 і поверхнею пересування, відкривають передню заслінку 7 за допомогою гідроциліндра 6 з важелем 8 та, пересуваючись на малій швидкості базової машини 1, гідроциліндрами 19, що переміщують задню заслінку 14, зчищають ґрунт з днища 12 та бічних стінок 11 (Фіг. 7). Таким чином запропонована конструкція ковша скрепера забезпечує зменшену площу поверхні контакту завантажувального шнека зі зрізаним ґрунтом та знижує енергоємність 1 UA 86258 U робочого процесу скрепера, за рахунок конусоподібного завантажувального шнека та визначеному співвідношенню між діаметрами D завантажувального конусоподібного шнека та відповідною їм шириною ковша скрепера В. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ківш скрепера, який має задню стінку, бічні стінки та днище, ріжучий орган з центральною секцією і бічними ріжучими ножами, передню заслінку та завантажувальний шнек, який відрізняється тим, що кут  між днищем та бічними стінками знаходиться у межах π>>π/2, а завантажувальний шнек має конусоподібну форму. 2. Ківш скрепера за п. 1, який відрізняється тим, що співвідношення між діаметрами завантажувального шнека D та відповідною шириною В ковша скрепера дорівнює D1 D2 D3    0,75  0,85 . 1 2 3 2 UA 86258 U 3 UA 86258 U 4 UA 86258 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
