Ківш скрепера
Номер патенту: 13124
Опубліковано: 15.03.2006
Автори: Дьомін Олександр Валерійович, Карпушин Сергій Олександрович, Хмара Леонід Андрійович
Формула / Реферат
Ківш скрепера, що включає бокові стінки, на яких по ширині ковша за допомогою кронштейнів встановлено барабан з гідроприводом, причому на барабан навита гумотканинна стрічка, яка вільним кінцем жорстко закріплена в точці стику решітчастого днища і ножової системи, а привід здійснюється за допомогою двох поворотних гідродвигунів, які встановлені на бічних стінках ковша співвісно з барабаном, та передню заслінку, який відрізняється тим, що передня заслінка виконана у вигляді каркаса з двох бокових стінок в порожнині котрого розташовані ланцюги, причому ланцюги, що розташовані посередині каркаса заслінки довші, ніж ті, що розташовані біля бокових стінок заслінки.
Текст

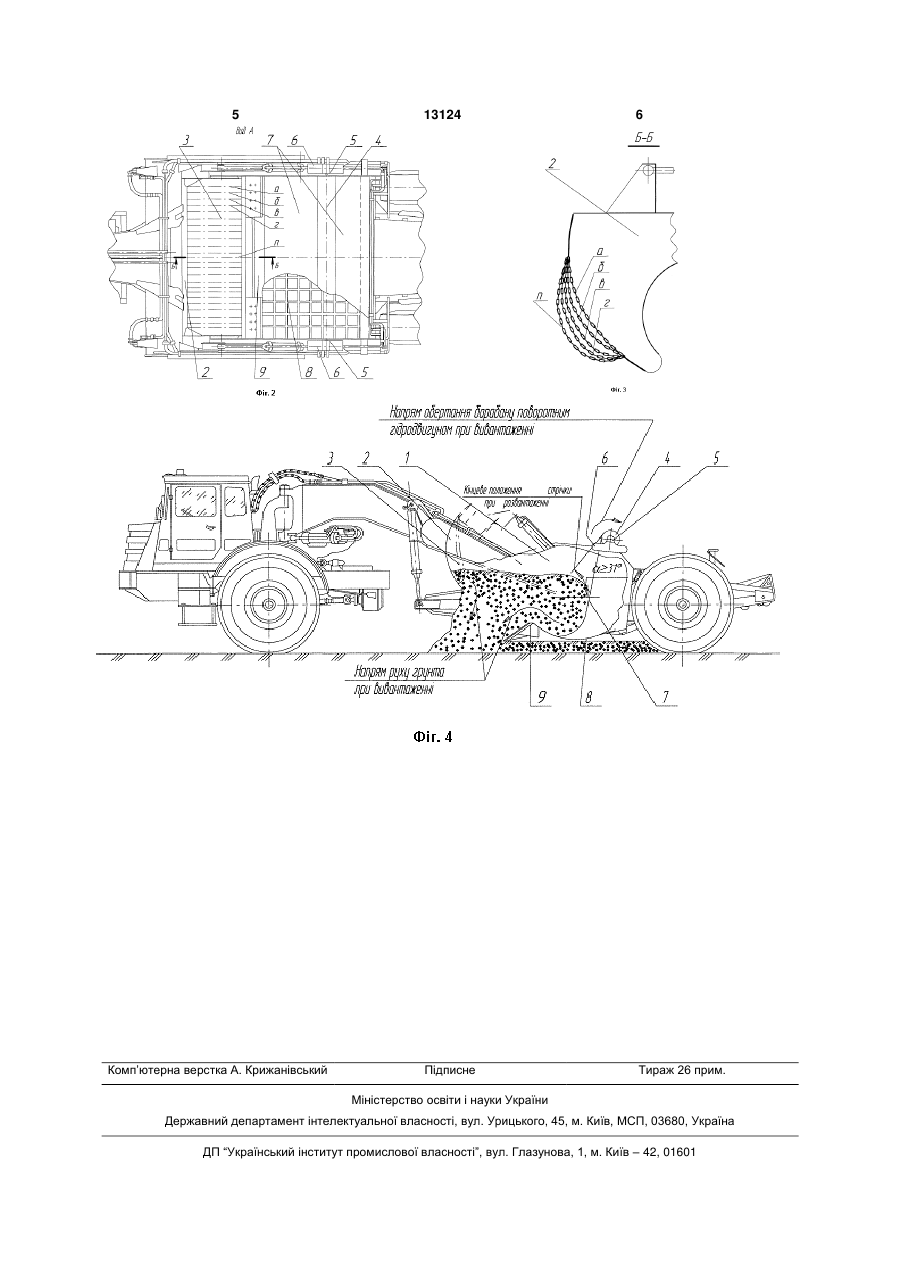

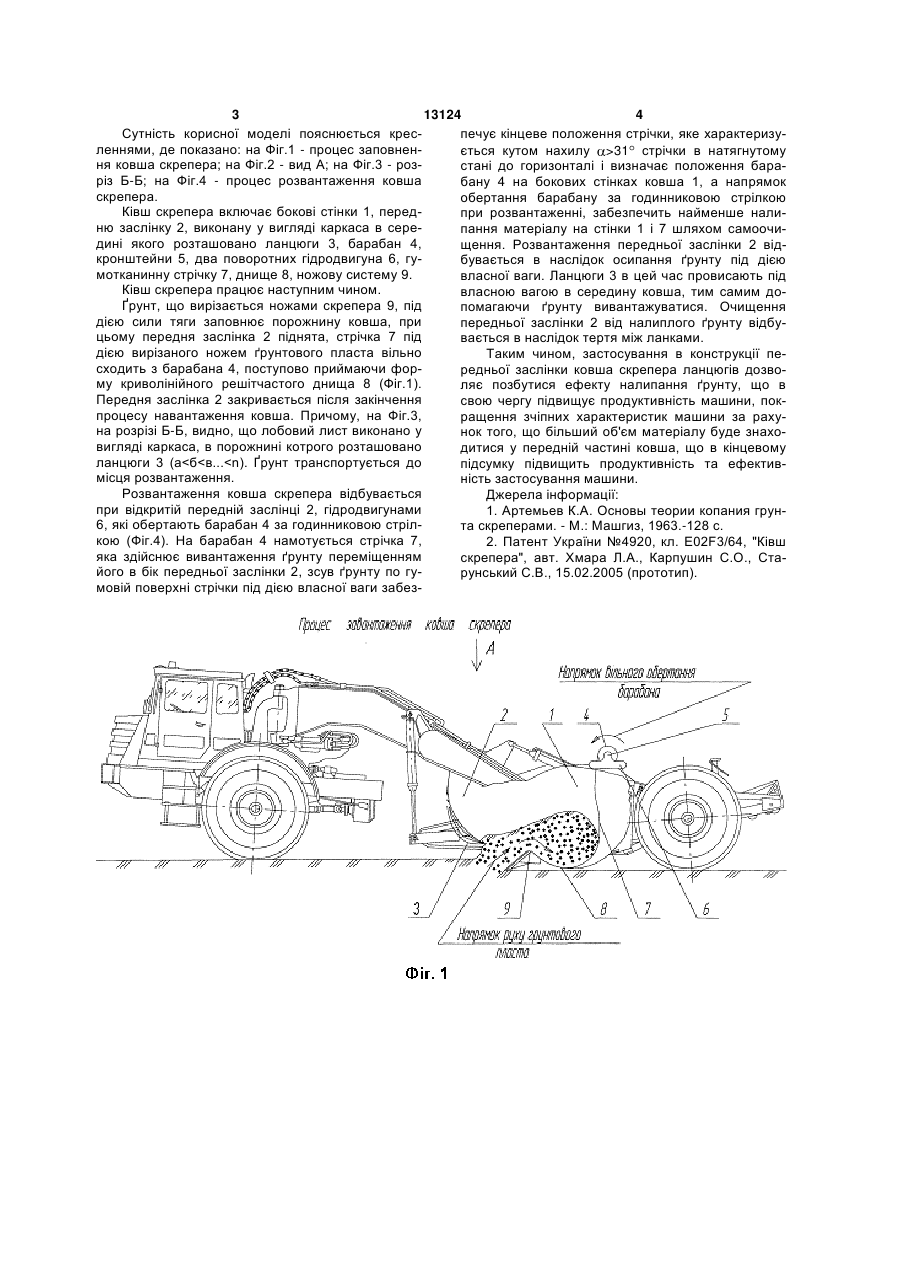

Ківш скрепера, що включає бокові стінки, на яких по ширині ковша за допомогою кронштейнів встановлено барабан з гідроприводом, причому на барабан навита гумотканинна стрічка, яка вільним 3 13124 4 Сутність корисної моделі пояснюється креспечує кінцеве положення стрічки, яке характеризуленнями, де показано: на Фіг.1 - процес заповненється кутом нахилу >31 стрічки в натягнутому ня ковша скрепера; на Фіг.2 - вид А; на Фіг.3 - розстані до горизонталі і визначає положення бараріз Б-Б; на Фіг.4 - процес розвантаження ковша бану 4 на бокових стінках ковша 1, а напрямок скрепера. обертання барабану за годинниковою стрілкою Ківш скрепера включає бокові стінки 1, передпри розвантаженні, забезпечить найменше налиню заслінку 2, виконану у вигляді каркаса в серепання матеріалу на стінки 1 і 7 шляхом самоочидині якого розташовано ланцюги 3, барабан 4, щення. Розвантаження передньої заслінки 2 відкронштейни 5, два поворотних гідродвигуна 6, губувається в наслідок осипання ґрунту під дією мотканинну стрічку 7, днище 8, ножову систему 9. власної ваги. Ланцюги 3 в цей час провисають під Ківш скрепера працює наступним чином. власною вагою в середину ковша, тим самим доҐрунт, що вирізається ножами скрепера 9, під помагаючи ґрунту вивантажуватися. Очищення дією сили тяги заповнює порожнину ковша, при передньої заслінки 2 від налиплого ґрунту відбуцьому передня заслінка 2 піднята, стрічка 7 під вається в наслідок тертя між ланками. дією вирізаного ножем ґрунтового пласта вільно Таким чином, застосування в конструкції песходить з барабана 4, поступово приймаючи форредньої заслінки ковша скрепера ланцюгів дозвому криволінійного решітчастого днища 8 (Фіг.1). ляє позбутися ефекту налипання ґрунту, що в Передня заслінка 2 закривається після закінчення свою чергу підвищує продуктивність машини, покпроцесу навантаження ковша. Причому, на Фіг.3, ращення зчіпних характеристик машини за рахуна розрізі Б-Б, видно, що лобовий лист виконано у нок того, що більший об'єм матеріалу буде знаховигляді каркаса, в порожнині котрого розташовано дитися у передній частині ковша, що в кінцевому ланцюги 3 (а
ДивитисяДодаткова інформація
Назва патенту англійськоюScraper bucket
Автори англійськоюKhmara Leonid Andriiovych, Karpushyn Serhii Oleksandrovych, Diomin Oleksandr Valeriiovych
Назва патенту російськоюКовш скрепера
Автори російськоюХмара Леонид Андреевич, Карпушин Сергей Александрович, Демин Александр Валерьевич
МПК / Мітки
МПК: E02F 3/64
