Взуття з “дихаючою” підошвою

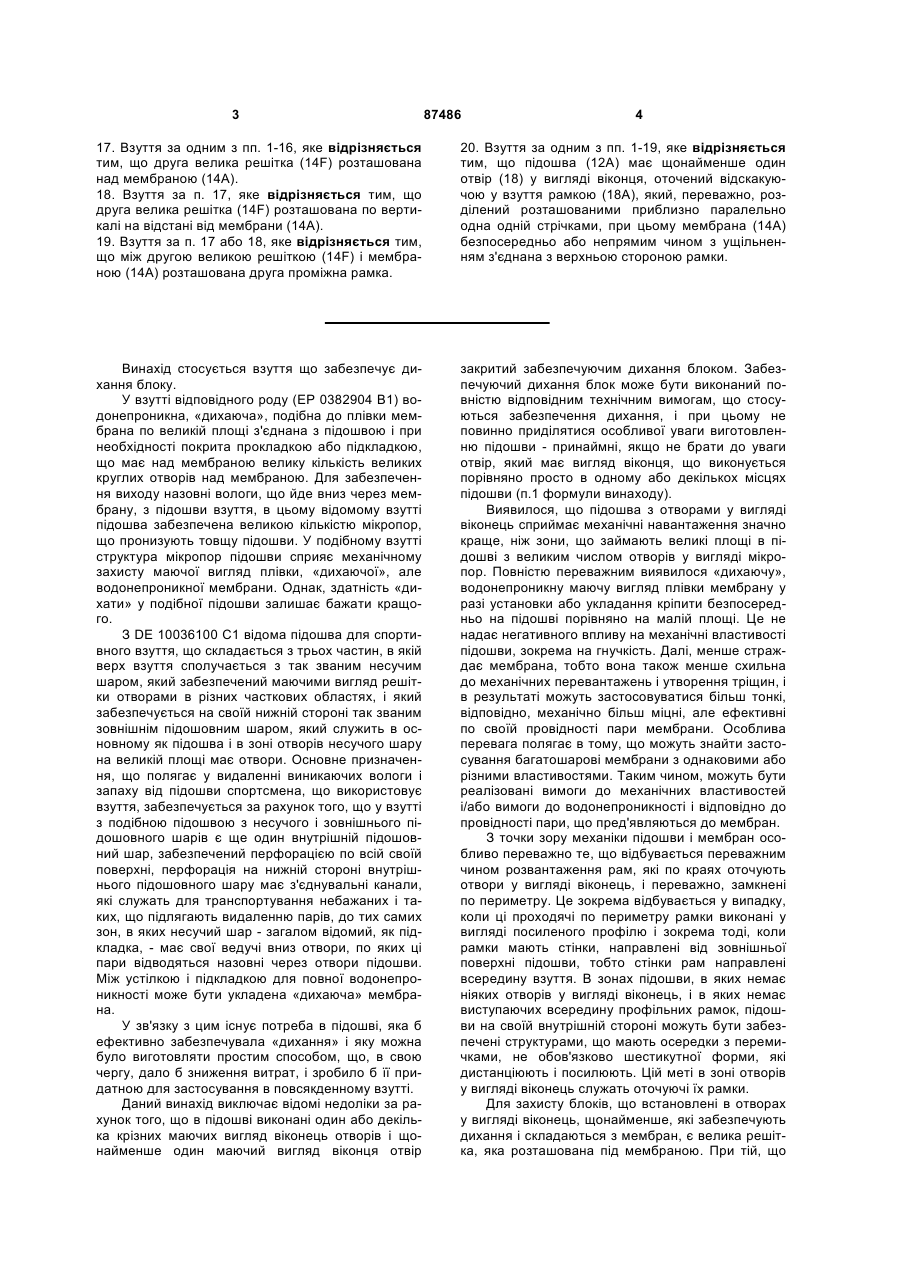

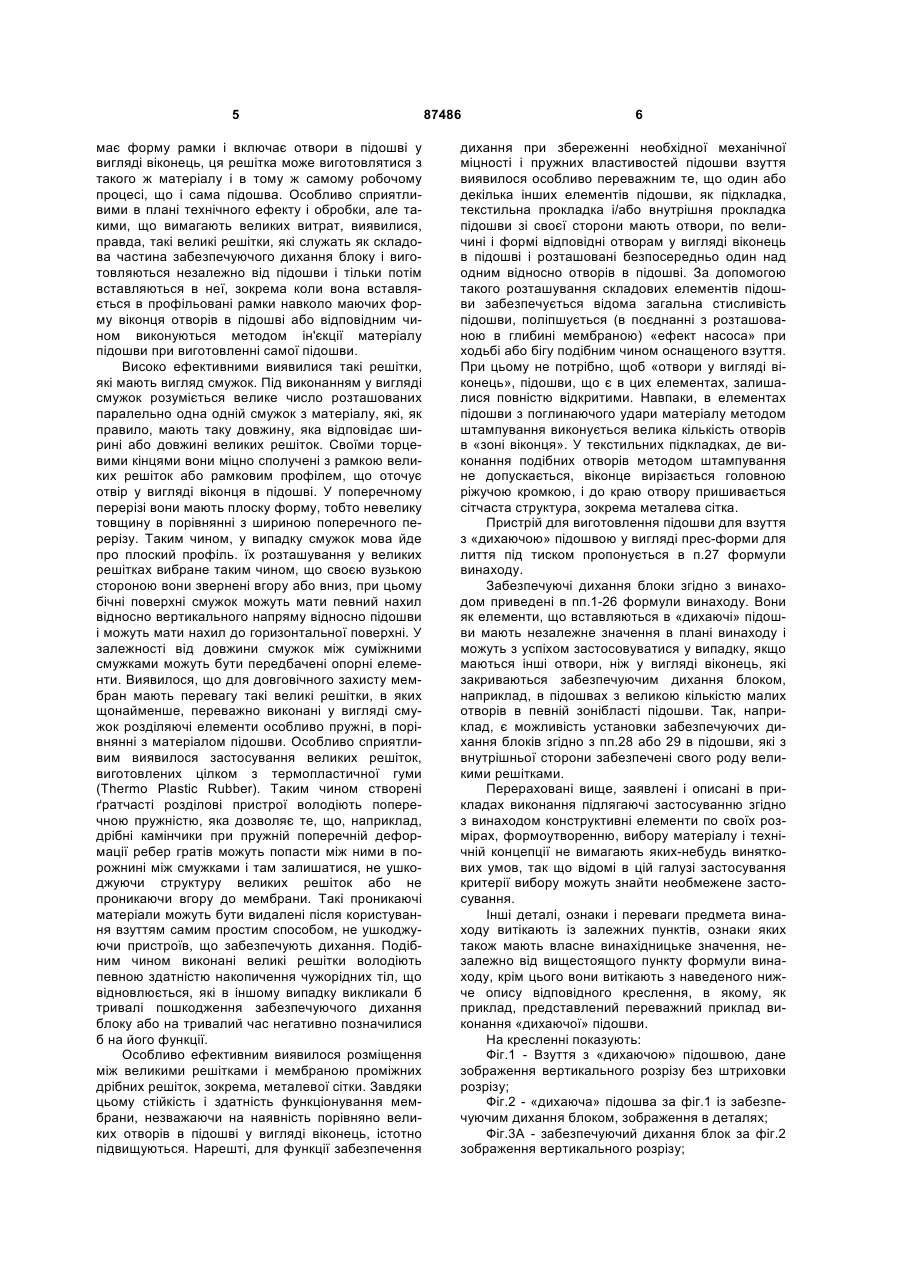

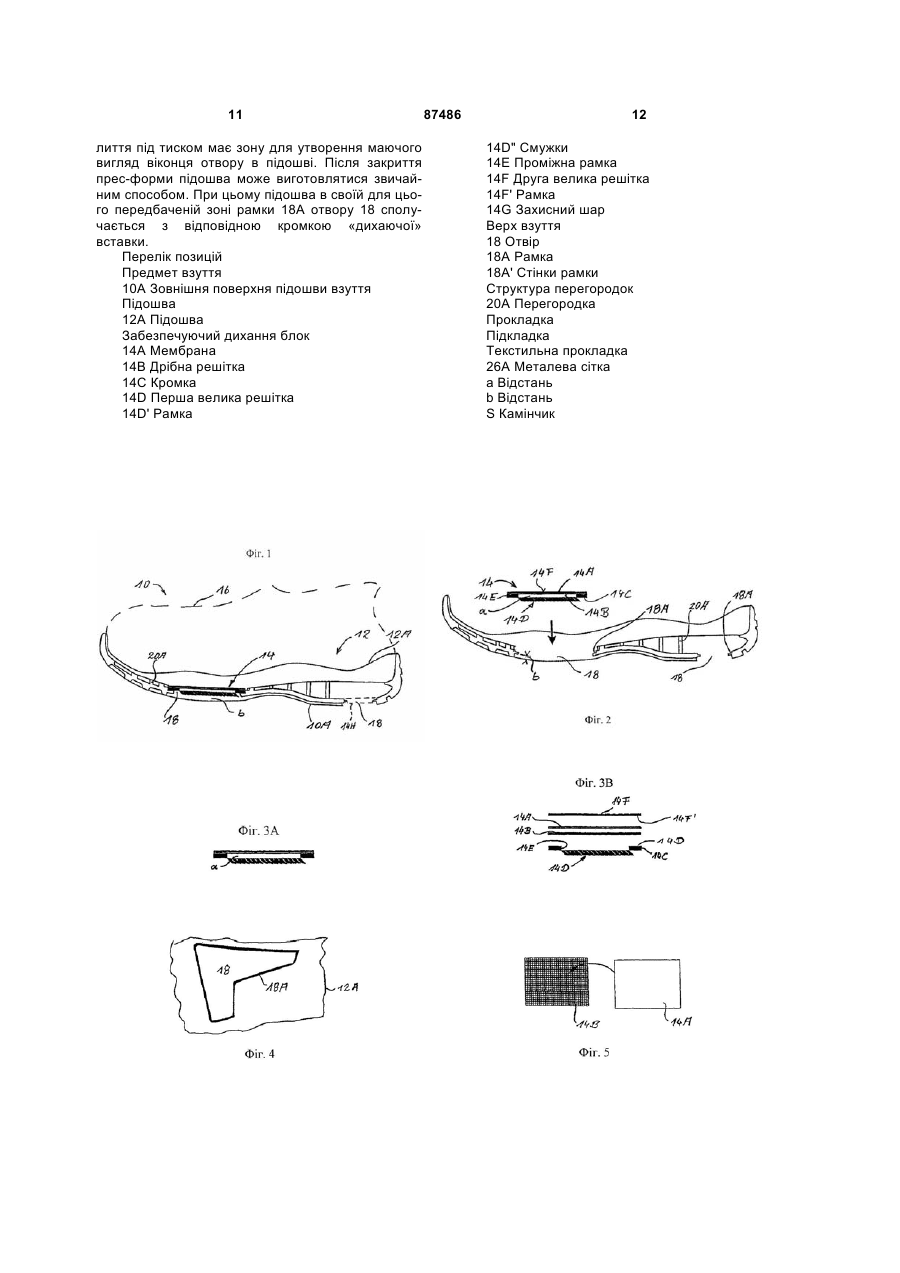

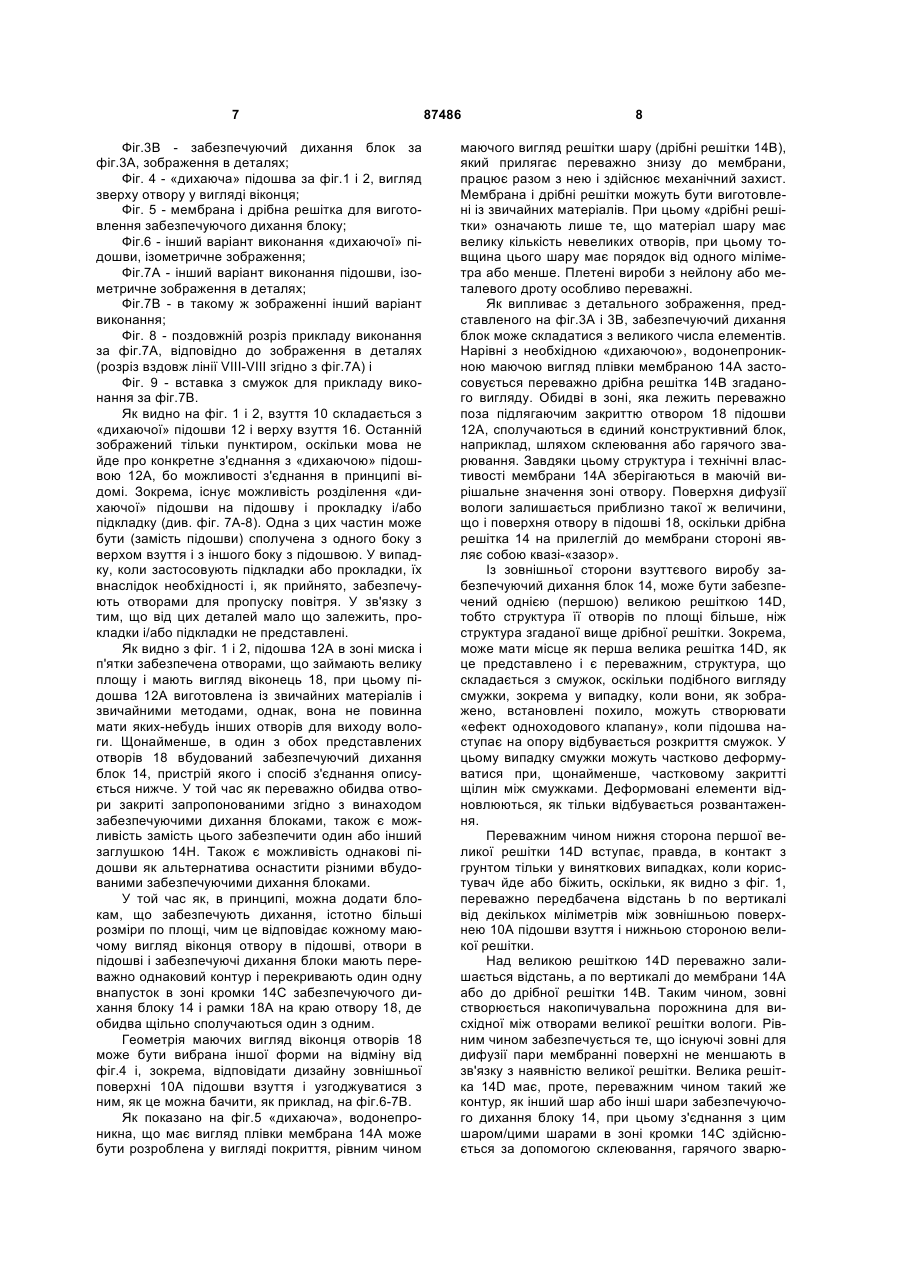

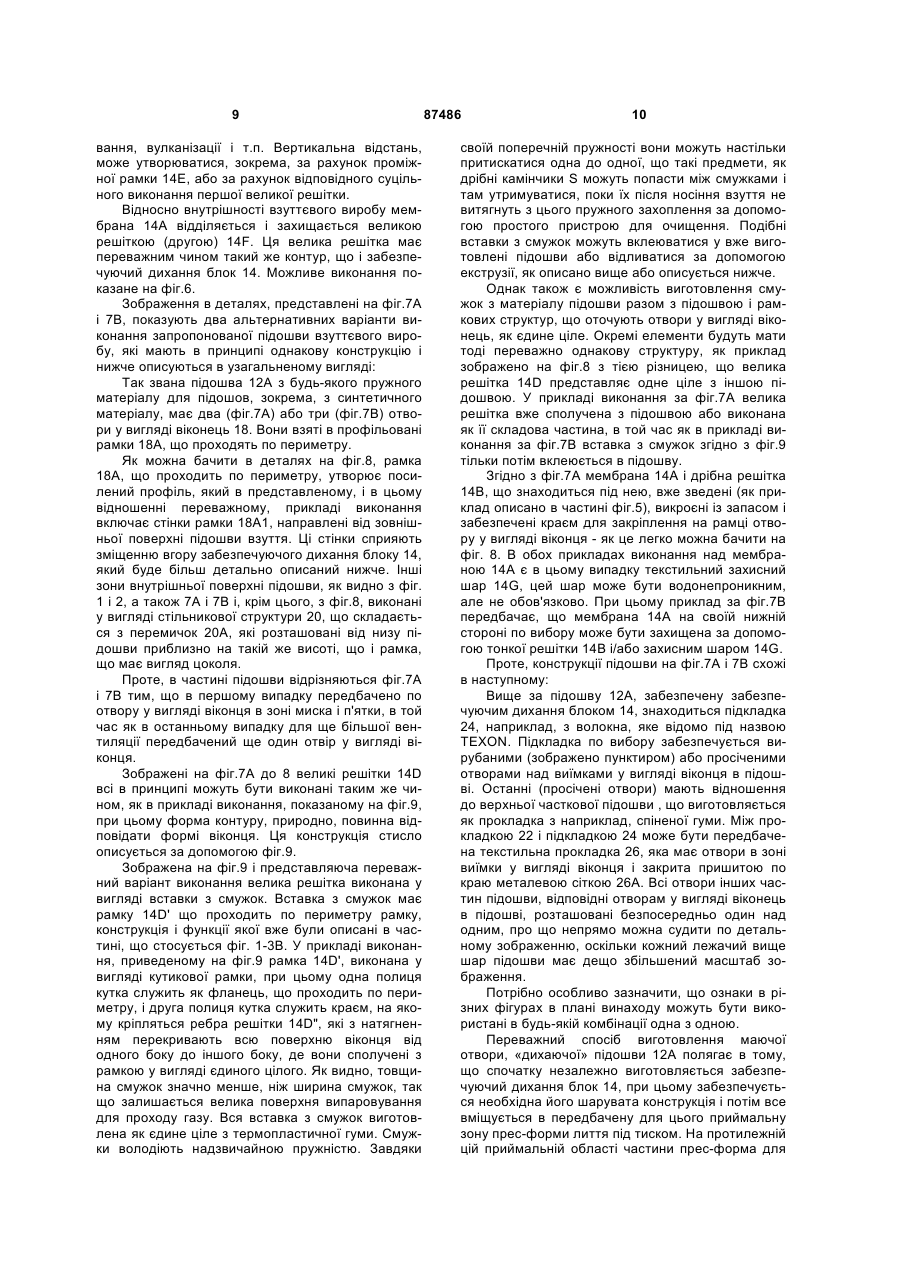

1. Взуття з "дихаючою" підошвою (12), яке складається щонайменше з підошви (12А), що має щонайменше один отвір (18), великої поверхні у вигляді віконця, що закриває отвір (18), водонепроникної мембрани (14А), що забезпечує дихання, і верху взуття (16), безпосередньо або непрямо міцно з'єднаного з підошвою, яке відрізняється тим, що мембрана (14А) являє собою плівку і є складовою частиною блока (14), який забезпечує дихання, який на нижній стороні мембрани має захисний елемент у формі першої великої решітки (14D), яка має кромку (14С), що перекриває отвір (18) у підошві, причому блок, який забезпечує дихання, в області кромки (14С) міцно з'єднаний з рамкою (18А), яка оточує отвір (18) в підошві у вигляді віконця. 2. Взуття за п. 1, яке відрізняється тим, що перша велика решітка (14D) виконана у вигляді стрічок. 3. Взуття за п. 1 або 2, яке відрізняється тим, що велика решітка (14D) є пружно деформованою. 4. Взуття за п. 3, яке відрізняється тим, що велика решітка (14D) має пружно деформовані стрічки (14D"). 5. Взуття за одним з пп. 1-4, яке відрізняється тим, що має вставку із стрічок, яка встановлюється в отвір (18) в підошві. 6. Взуття за одним з пп. 3-5, яке відрізняється тим, що забезпечуючий дихання блок (14) має 2 (19) 1 3 87486 4 17. Взуття за одним з пп. 1-16, яке відрізняється тим, що друга велика решітка (14F) розташована над мембраною (14А). 18. Взуття за п. 17, яке відрізняється тим, що друга велика решітка (14F) розташована по вертикалі на відстані від мембрани (14А). 19. Взуття за п. 17 або 18, яке відрізняється тим, що між другою великою решіткою (14F) і мембраною (14А) розташована друга проміжна рамка. 20. Взуття за одним з пп. 1-19, яке відрізняється тим, що підошва (12А) має щонайменше один отвір (18) у вигляді віконця, оточений відскакуючою у взуття рамкою (18А), який, переважно, розділений розташованими приблизно паралельно одна одній стрічками, при цьому мембрана (14А) безпосередньо або непрямим чином з ущільненням з'єднана з верхньою стороною рамки. Винахід стосується взуття що забезпечує дихання блоку. У взутті відповідного роду (ЕР 0382904 В1) водонепроникна, «дихаюча», подібна до плівки мембрана по великій площі з'єднана з підошвою і при необхідності покрита прокладкою або підкладкою, що має над мембраною велику кількість великих круглих отворів над мембраною. Для забезпечення виходу назовні вологи, що йде вниз через мембрану, з підошви взуття, в цьому відомому взутті підошва забезпечена великою кількістю мікропор, що пронизують товщу підошви. У подібному взутті структура мікропор підошви сприяє механічному захисту маючої вигляд плівки, «дихаючої», але водонепроникної мембрани. Однак, здатність «дихати» у подібної підошви залишає бажати кращого. З DE 10036100 С1 відома підошва для спортивного взуття, що складається з трьох частин, в якій верх взуття сполучається з так званим несучим шаром, який забезпечений маючими вигляд решітки отворами в різних часткових областях, і який забезпечується на своїй нижній стороні так званим зовнішнім підошовним шаром, який служить в основному як підошва і в зоні отворів несучого шару на великій площі має отвори. Основне призначення, що полягає у видаленні виникаючих вологи і запаху від підошви спортсмена, що використовує взуття, забезпечується за рахунок того, що у взутті з подібною підошвою з несучого і зовнішнього підошовного шарів є ще один внутрішній підошовний шар, забезпечений перфорацією по всій своїй поверхні, перфорація на нижній стороні внутрішнього підошовного шару має з'єднувальні канали, які служать для транспортування небажаних і таких, що підлягають видаленню парів, до тих самих зон, в яких несучий шар - загалом відомий, як підкладка, - має свої ведучі вниз отвори, по яких ці пари відводяться назовні через отвори підошви. Між устілкою і підкладкою для повної водонепроникності може бути укладена «дихаюча» мембрана. У зв'язку з цим існує потреба в підошві, яка б ефективно забезпечувала «дихання» і яку можна було виготовляти простим способом, що, в свою чергу, дало б зниження витрат, і зробило б її придатною для застосування в повсякденному взутті. Даний винахід виключає відомі недоліки за рахунок того, що в підошві виконані один або декілька крізних маючих вигляд віконець отворів і щонайменше один маючий вигляд віконця отвір закритий забезпечуючим дихання блоком. Забезпечуючий дихання блок може бути виконаний повністю відповідним технічним вимогам, що стосуються забезпечення дихання, і при цьому не повинно приділятися особливої уваги виготовленню підошви - принаймні, якщо не брати до уваги отвір, який має вигляд віконця, що виконується порівняно просто в одному або декількох місцях підошви (п.1 формули винаходу). Виявилося, що підошва з отворами у вигляді віконець сприймає механічні навантаження значно краще, ніж зони, що займають великі площі в підошві з великим числом отворів у вигляді мікропор. Повністю переважним виявилося «дихаючу», водонепроникну маючу вигляд плівки мембрану у разі установки або укладання кріпити безпосередньо на підошві порівняно на малій площі. Це не надає негативного впливу на механічні властивості підошви, зокрема на гнучкість. Далі, менше страждає мембрана, тобто вона також менше схильна до механічних перевантажень і утворення тріщин, і в результаті можуть застосовуватися більш тонкі, відповідно, механічно більш міцні, але ефективні по своїй провідності пари мембрани. Особлива перевага полягає в тому, що можуть знайти застосування багатошарові мембрани з однаковими або різними властивостями. Таким чином, можуть бути реалізовані вимоги до механічних властивостей і/або вимоги до водонепроникності і відповідно до провідності пари, що пред'являються до мембран. З точки зору механіки підошви і мембран особливо переважно те, що відбувається переважним чином розвантаження рам, які по краях оточують отвори у вигляді віконець, і переважно, замкнені по периметру. Це зокрема відбувається у випадку, коли ці проходячі по периметру рамки виконані у вигляді посиленого профілю і зокрема тоді, коли рамки мають стінки, направлені від зовнішньої поверхні підошви, тобто стінки рам направлені всередину взуття. В зонах підошви, в яких немає ніяких отворів у вигляді віконець, і в яких немає виступаючих всередину профільних рамок, підошви на своїй внутрішній стороні можуть бути забезпечені структурами, що мають осередки з перемичками, не обов'язково шестикутної форми, які дистанціюють і посилюють. Цій меті в зоні отворів у вигляді віконець служать оточуючі їх рамки. Для захисту блоків, що встановлені в отворах у вигляді віконець, щонайменше, які забезпечують дихання і складаються з мембран, є велика решітка, яка розташована під мембраною. При тій, що 5 має форму рамки і включає отвори в підошві у вигляді віконець, ця решітка може виготовлятися з такого ж матеріалу і в тому ж самому робочому процесі, що і сама підошва. Особливо сприятливими в плані технічного ефекту і обробки, але такими, що вимагають великих витрат, виявилися, правда, такі великі решітки, які служать як складова частина забезпечуючого дихання блоку і виготовляються незалежно від підошви і тільки потім вставляються в неї, зокрема коли вона вставляється в профільовані рамки навколо маючих форму віконця отворів в підошві або відповідним чином виконуються методом ін'єкції матеріалу підошви при виготовленні самої підошви. Високо ефективними виявилися такі решітки, які мають вигляд смужок. Під виконанням у вигляді смужок розуміється велике число розташованих паралельно одна одній смужок з матеріалу, які, як правило, мають таку довжину, яка відповідає ширині або довжині великих решіток. Своїми торцевими кінцями вони міцно сполучені з рамкою великих решіток або рамковим профілем, що оточує отвір у вигляді віконця в підошві. У поперечному перерізі вони мають плоску форму, тобто невелику товщину в порівнянні з шириною поперечного перерізу. Таким чином, у випадку смужок мова йде про плоский профіль. їх розташування у великих решітках вибране таким чином, що своєю вузькою стороною вони звернені вгору або вниз, при цьому бічні поверхні смужок можуть мати певний нахил відносно вертикального напряму відносно підошви і можуть мати нахил до горизонтальної поверхні. У залежності від довжини смужок між суміжними смужками можуть бути передбачені опорні елементи. Виявилося, що для довговічного захисту мембран мають перевагу такі великі решітки, в яких щонайменше, переважно виконані у вигляді смужок розділяючі елементи особливо пружні, в порівнянні з матеріалом підошви. Особливо сприятливим виявилося застосування великих решіток, виготовлених цілком з термопластичної гуми (Thermo Plastic Rubber). Таким чином створені ґратчасті розділові пристрої володіють поперечною пружністю, яка дозволяє те, що, наприклад, дрібні камінчики при пружній поперечній деформації ребер гратів можуть попасти між ними в порожнині між смужками і там залишатися, не ушкоджуючи структуру великих решіток або не проникаючи вгору до мембрани. Такі проникаючі матеріали можуть бути видалені після користування взуттям самим простим способом, не ушкоджуючи пристроїв, що забезпечують дихання. Подібним чином виконані великі решітки володіють певною здатністю накопичення чужорідних тіл, що відновлюється, які в іншому випадку викликали б тривалі пошкодження забезпечуючого дихання блоку або на тривалий час негативно позначилися б на його функції. Особливо ефективним виявилося розміщення між великими решітками і мембраною проміжних дрібних решіток, зокрема, металевої сітки. Завдяки цьому стійкість і здатність функціонування мембрани, незважаючи на наявність порівняно великих отворів в підошві у вигляді віконець, істотно підвищуються. Нарешті, для функції забезпечення 87486 6 дихання при збереженні необхідної механічної міцності і пружних властивостей підошви взуття виявилося особливо переважним те, що один або декілька інших елементів підошви, як підкладка, текстильна прокладка і/або внутрішня прокладка підошви зі своєї сторони мають отвори, по величині і формі відповідні отворам у вигляді віконець в підошві і розташовані безпосередньо один над одним відносно отворів в підошві. За допомогою такого розташування складових елементів підошви забезпечується відома загальна стисливість підошви, поліпшується (в поєднанні з розташованою в глибині мембраною) «ефект насоса» при ходьбі або бігу подібним чином оснащеного взуття. При цьому не потрібно, щоб «отвори у вигляді віконець», підошви, що є в цих елементах, залишалися повністю відкритими. Навпаки, в елементах підошви з поглинаючого удари матеріалу методом штампування виконується велика кількість отворів в «зоні віконця». У текстильних підкладках, де виконання подібних отворів методом штампування не допускається, віконце вирізається головною ріжучою кромкою, і до краю отвору пришивається сітчаста структура, зокрема металева сітка. Пристрій для виготовлення підошви для взуття з «дихаючою» підошвою у вигляді прес-форми для лиття під тиском пропонується в п.27 формули винаходу. Забезпечуючі дихання блоки згідно з винаходом приведені в пп.1-26 формули винаходу. Вони як елементи, що вставляються в «дихаючі» підошви мають незалежне значення в плані винаходу і можуть з успіхом застосовуватися у випадку, якщо маються інші отвори, ніж у вигляді віконець, які закриваються забезпечуючим дихання блоком, наприклад, в підошвах з великою кількістю малих отворів в певній зонібласті підошви. Так, наприклад, є можливість установки забезпечуючих дихання блоків згідно з пп.28 або 29 в підошви, які з внутрішньої сторони забезпечені свого роду великими решітками. Перераховані вище, заявлені і описані в прикладах виконання підлягаючі застосуванню згідно з винаходом конструктивні елементи по своїх розмірах, формоутворенню, вибору матеріалу і технічній концепції не вимагають яких-небудь виняткових умов, так що відомі в цій галузі застосування критерії вибору можуть знайти необмежене застосування. Інші деталі, ознаки і переваги предмета винаходу витікають із залежних пунктів, ознаки яких також мають власне винахідницьке значення, незалежно від вищестоящого пункту формули винаходу, крім цього вони витікають з наведеного нижче опису відповідного креслення, в якому, як приклад, представлений переважний приклад виконання «дихаючої» підошви. На кресленні показують: Фіг.1 - Взуття з «дихаючою» підошвою, дане зображення вертикального розрізу без штриховки розрізу; Фіг.2 - «дихаюча» підошва за фіг.1 із забезпечуючим дихання блоком, зображення в деталях; Фіг.3А - забезпечуючий дихання блок за фіг.2 зображення вертикального розрізу; 7 Фіг.3В - забезпечуючий дихання блок за фіг.3А, зображення в деталях; Фіг. 4 - «дихаюча» підошва за фіг.1 і 2, вигляд зверху отвору у вигляді віконця; Фіг. 5 - мембрана і дрібна решітка для виготовлення забезпечуючого дихання блоку; Фіг.6 - інший варіант виконання «дихаючої» підошви, ізометричне зображення; Фіг.7А - інший варіант виконання підошви, ізометричне зображення в деталях; Фіг.7В - в такому ж зображенні інший варіант виконання; Фіг. 8 - поздовжній розріз прикладу виконання за фіг.7А, відповідно до зображення в деталях (розріз вздовж лінії VIII-VIII згідно з фіг.7А) і Фіг. 9 - вставка з смужок для прикладу виконання за фіг.7В. Як видно на фіг. 1 і 2, взуття 10 складається з «дихаючої» підошви 12 і верху взуття 16. Останній зображений тільки пунктиром, оскільки мова не йде про конкретне з'єднання з «дихаючою» підошвою 12А, бо можливості з'єднання в принципі відомі. Зокрема, існує можливість розділення «дихаючої» підошви на підошву і прокладку і/або підкладку (див. фіг. 7А-8). Одна з цих частин може бути (замість підошви) сполучена з одного боку з верхом взуття із іншого боку з підошвою. У випадку, коли застосовують підкладки або прокладки, їх внаслідок необхідності і, як прийнято, забезпечують отворами для пропуску повітря. У зв'язку з тим, що від цих деталей мало що залежить, прокладки і/або підкладки не представлені. Як видно з фіг. 1 і 2, підошва 12А в зоні миска і п'ятки забезпечена отворами, що займають велику площу і мають вигляд віконець 18, при цьому підошва 12А виготовлена із звичайних матеріалів і звичайними методами, однак, вона не повинна мати яких-небудь інших отворів для виходу вологи. Щонайменше, в один з обох представлених отворів 18 вбудований забезпечуючий дихання блок 14, пристрій якого і спосіб з'єднання описується нижче. У той час як переважно обидва отвори закриті запропонованими згідно з винаходом забезпечуючими дихання блоками, також є можливість замість цього забезпечити один або інший заглушкою 14Н. Також є можливість однакові підошви як альтернатива оснастити різними вбудованими забезпечуючими дихання блоками. У той час як, в принципі, можна додати блокам, що забезпечують дихання, істотно більші розміри по площі, чим це відповідає кожному маючому вигляд віконця отвору в підошві, отвори в підошві і забезпечуючі дихання блоки мають переважно однаковий контур і перекривають один одну внапусток в зоні кромки 14С забезпечуючого дихання блоку 14 і рамки 18А на краю отвору 18, де обидва щільно сполучаються один з одним. Геометрія маючих вигляд віконця отворів 18 може бути вибрана іншої форми на відміну від фіг.4 і, зокрема, відповідати дизайну зовнішньої поверхні 10А підошви взуття і узгоджуватися з ним, як це можна бачити, як приклад, на фіг.6-7В. Як показано на фіг.5 «дихаюча», водонепроникна, що має вигляд плівки мембрана 14А може бути розроблена у вигляді покриття, рівним чином 87486 8 маючого вигляд решітки шару (дрібні решітки 14В), який прилягає переважно знизу до мембрани, працює разом з нею і здійснює механічний захист. Мембрана і дрібні решітки можуть бути виготовлені із звичайних матеріалів. При цьому «дрібні решітки» означають лише те, що матеріал шару має велику кількість невеликих отворів, при цьому товщина цього шару має порядок від одного міліметра або менше. Плетені вироби з нейлону або металевого дроту особливо переважні. Як випливає з детального зображення, представленого на фіг.3А і 3В, забезпечуючий дихання блок може складатися з великого числа елементів. Нарівні з необхідною «дихаючою», водонепроникною маючою вигляд плівки мембраною 14А застосовується переважно дрібна решітка 14В згаданого вигляду. Обидві в зоні, яка лежить переважно поза підлягаючим закриттю отвором 18 підошви 12А, сполучаються в єдиний конструктивний блок, наприклад, шляхом склеювання або гарячого зварювання. Завдяки цьому структура і технічні властивості мембрани 14А зберігаються в маючій вирішальне значення зоні отвору. Поверхня дифузії вологи залишається приблизно такої ж величини, що і поверхня отвору в підошві 18, оскільки дрібна решітка 14 на прилеглій до мембрани стороні являє собою квазі-«зазор». Із зовнішньої сторони взуттєвого виробу забезпечуючий дихання блок 14, може бути забезпечений однією (першою) великою решіткою 14D, тобто структура її отворів по площі більше, ніж структура згаданої вище дрібної решітки. Зокрема, може мати місце як перша велика решітка 14D, як це представлено і є переважним, структура, що складається з смужок, оскільки подібного вигляду смужки, зокрема у випадку, коли вони, як зображено, встановлені похило, можуть створювати «ефект одноходового клапану», коли підошва наступає на опору відбувається розкриття смужок. У цьому випадку смужки можуть частково деформуватися при, щонайменше, частковому закритті щілин між смужками. Деформовані елементи відновлюються, як тільки відбувається розвантаження. Переважним чином нижня сторона першої великої решітки 14D вступає, правда, в контакт з грунтом тільки у виняткових випадках, коли користувач йде або біжить, оскільки, як видно з фіг. 1, переважно передбачена відстань b по вертикалі від декількох міліметрів між зовнішньою поверхнею 10А підошви взуття і нижньою стороною великої решітки. Над великою решіткою 14D переважно залишається відстань, а по вертикалі до мембрани 14А або до дрібної решітки 14В. Таким чином, зовні створюється накопичувальна порожнина для висхідної між отворами великої решітки вологи. Рівним чином забезпечується те, що існуючі зовні для дифузії пари мембранні поверхні не меншають в зв'язку з наявністю великої решітки. Велика решітка 14D має, проте, переважним чином такий же контур, як інший шар або інші шари забезпечуючого дихання блоку 14, при цьому з'єднання з цим шаром/цими шарами в зоні кромки 14С здійснюється за допомогою склеювання, гарячого зварю 9 вання, вулканізації і т.п. Вертикальна відстань, може утворюватися, зокрема, за рахунок проміжної рамки 14Е, або за рахунок відповідного суцільного виконання першої великої решітки. Відносно внутрішності взуттєвого виробу мембрана 14А відділяється і захищається великою решіткою (другою) 14F. Ця велика решітка має переважним чином такий же контур, що і забезпечуючий дихання блок 14. Можливе виконання показане на фіг.6. Зображення в деталях, представлені на фіг.7А і 7В, показують два альтернативних варіанти виконання запропонованої підошви взуттєвого виробу, які мають в принципі однакову конструкцію і нижче описуються в узагальненому вигляді: Так звана підошва 12А з будь-якого пружного матеріалу для підошов, зокрема, з синтетичного матеріалу, має два (фіг.7А) або три (фіг.7В) отвори у вигляді віконець 18. Вони взяті в профільовані рамки 18А, що проходять по периметру. Як можна бачити в деталях на фіг.8, рамка 18А, що проходить по периметру, утворює посилений профіль, який в представленому, і в цьому відношенні переважному, прикладі виконання включає стінки рамки 18А1, направлені від зовнішньої поверхні підошви взуття. Ці стінки сприяють зміщенню вгору забезпечуючого дихання блоку 14, який буде більш детально описаний нижче. Інші зони внутрішньої поверхні підошви, як видно з фіг. 1 і 2, а також 7А і 7В і, крім цього, з фіг.8, виконані у вигляді стільникової структури 20, що складається з перемичок 20А, які розташовані від низу підошви приблизно на такій же висоті, що і рамка, що має вигляд цоколя. Проте, в частині підошви відрізняються фіг.7А і 7В тим, що в першому випадку передбачено по отвору у вигляді віконця в зоні миска і п'ятки, в той час як в останньому випадку для ще більшої вентиляції передбачений ще один отвір у вигляді віконця. Зображені на фіг.7А до 8 великі решітки 14D всі в принципі можуть бути виконані таким же чином, як в прикладі виконання, показаному на фіг.9, при цьому форма контуру, природно, повинна відповідати формі віконця. Ця конструкція стисло описується за допомогою фіг.9. Зображена на фіг.9 і представляюча переважний варіант виконання велика решітка виконана у вигляді вставки з смужок. Вставка з смужок має рамку 14D' що проходить по периметру рамку, конструкція і функції якої вже були описані в частині, що стосується фіг. 1-3В. У прикладі виконання, приведеному на фіг.9 рамка 14D', виконана у вигляді кутикової рамки, при цьому одна полиця кутка служить як фланець, що проходить по периметру, і друга полиця кутка служить краєм, на якому кріпляться ребра решітки 14D", які з натягненням перекривають всю поверхню віконця від одного боку до іншого боку, де вони сполучені з рамкою у вигляді єдиного цілого. Як видно, товщина смужок значно менше, ніж ширина смужок, так що залишається велика поверхня випаровування для проходу газу. Вся вставка з смужок виготовлена як єдине ціле з термопластичної гуми. Смужки володіють надзвичайною пружністю. Завдяки 87486 10 своїй поперечній пружності вони можуть настільки притискатися одна до одної, що такі предмети, як дрібні камінчики S можуть попасти між смужками і там утримуватися, поки їх після носіння взуття не витягнуть з цього пружного захоплення за допомогою простого пристрою для очищення. Подібні вставки з смужок можуть вклеюватися у вже виготовлені підошви або відливатися за допомогою екструзії, як описано вище або описується нижче. Однак також є можливість виготовлення смужок з матеріалу підошви разом з підошвою і рамкових структур, що оточують отвори у вигляді віконець, як єдине ціле. Окремі елементи будуть мати тоді переважно однакову структуру, як приклад зображено на фіг.8 з тією різницею, що велика решітка 14D представляє одне ціле з іншою підошвою. У прикладі виконання за фіг.7А велика решітка вже сполучена з підошвою або виконана як її складова частина, в той час як в прикладі виконання за фіг.7В вставка з смужок згідно з фіг.9 тільки потім вклеюється в підошву. Згідно з фіг.7А мембрана 14А і дрібна решітка 14В, що знаходиться під нею, вже зведені (як приклад описано в частині фіг.5), викроєні із запасом і забезпечені краєм для закріплення на рамці отвору у вигляді віконця - як це легко можна бачити на фіг. 8. В обох прикладах виконання над мембраною 14А є в цьому випадку текстильний захисний шар 14G, цей шар може бути водонепроникним, але не обов'язково. При цьому приклад за фіг.7В передбачає, що мембрана 14А на своїй нижній стороні по вибору може бути захищена за допомогою тонкої решітки 14В і/або захисним шаром 14G. Проте, конструкції підошви на фіг.7А і 7В схожі в наступному: Вище за підошву 12А, забезпечену забезпечуючим дихання блоком 14, знаходиться підкладка 24, наприклад, з волокна, яке відомо під назвою TEXON. Підкладка по вибору забезпечується вирубаними (зображено пунктиром) або просіченими отворами над виїмками у вигляді віконця в підошві. Останні (просічені отвори) мають відношення до верхньої часткової підошви , що виготовляється як прокладка з наприклад, спіненої гуми. Між прокладкою 22 і підкладкою 24 може бути передбачена текстильна прокладка 26, яка має отвори в зоні виїмки у вигляді віконця і закрита пришитою по краю металевою сіткою 26А. Всі отвори інших частин підошви, відповідні отворам у вигляді віконець в підошві, розташовані безпосередньо один над одним, про що непрямо можна судити по детальному зображенню, оскільки кожний лежачий вище шар підошви має дещо збільшений масштаб зображення. Потрібно особливо зазначити, що ознаки в різних фігурах в плані винаходу можуть бути використані в будь-якій комбінації одна з одною. Переважний спосіб виготовлення маючої отвори, «дихаючої» підошви 12А полягає в тому, що спочатку незалежно виготовляється забезпечуючий дихання блок 14, при цьому забезпечується необхідна його шарувата конструкція і потім все вміщується в передбачену для цього приймальну зону прес-форми лиття під тиском. На протилежній цій приймальній області частини прес-форма для 11 лиття під тиском має зону для утворення маючого вигляд віконця отвору в підошві. Після закриття прес-форми підошва може виготовлятися звичайним способом. При цьому підошва в своїй для цього передбаченій зоні рамки 18А отвору 18 сполучається з відповідною кромкою «дихаючої» вставки. Перелік позицій Предмет взуття 10А Зовнішня поверхня підошви взуття Підошва 12А Підошва Забезпечуючий дихання блок 14А Мембрана 14В Дрібна решітка 14С Кромка 14D Перша велика решітка 14D' Рамка 87486 12 14D" Смужки 14Е Проміжна рамка 14F Друга велика решітка 14F' Рамка 14G Захисний шар Верх взуття 18 Отвір 18А Рамка 18А' Стінки рамки Структура перегородок 20А Перегородка Прокладка Підкладка Текстильна прокладка 26А Металева сітка а Відстань b Відстань S Камінчик 13 Комп’ютерна верстка І. Скворцова 87486 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
