Пристрій “зігнута стінка”

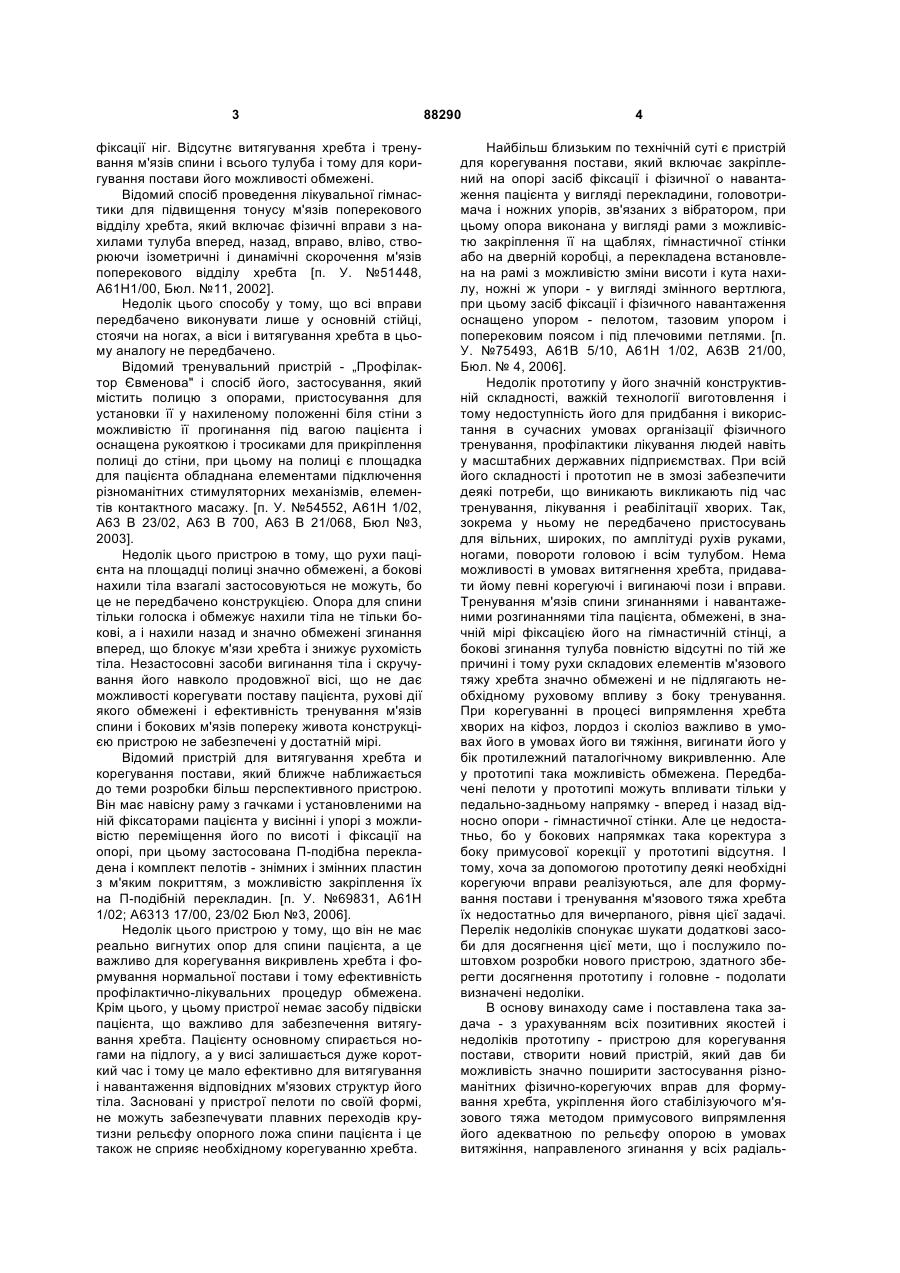

Пристрій, що включає закріплений на щаблях гімнастичної стінки засіб фіксації пацієнта у вигля C2 2 (19) 1 3 фіксації ніг. Відсутнє витягування хребта і тренування м'язів спини і всього тулуба і тому для коригування постави його можливості обмежені. Відомий спосіб проведення лікувальної гімнастики для підвищення тонусу м'язів поперекового відділу хребта, який включає фізичні вправи з нахилами тулуба вперед, назад, вправо, вліво, створюючи ізометричні і динамічні скорочення м'язів поперекового відділу хребта [п. У. №51448, А61Н1/00, Бюл. №11, 2002]. Недолік цього способу у тому, що всі вправи передбачено виконувати лише у основній стійці, стоячи на ногах, а віси і витягування хребта в цьому аналогу не передбачено. Відомий тренувальний пристрій - „Профілактор Євменова" і спосіб його, застосування, який містить полицю з опорами, пристосування для установки її у нахиленому положенні біля стіни з можливістю її прогинання під вагою пацієнта і оснащена рукояткою і тросиками для прикріплення полиці до стіни, при цьому на полиці є площадка для пацієнта обладнана елементами підключення різноманітних стимуляторних механізмів, елементів контактного масажу. [п. У. №54552, А61Н 1/02, А63 В 23/02, А63 В 700, А63 В 21/068, Бюл №3, 2003]. Недолік цього пристрою в тому, що рухи пацієнта на площадці полиці значно обмежені, а бокові нахили тіла взагалі застосовуються не можуть, бо це не передбачено конструкцією. Опора для спини тільки голоска і обмежує нахили тіла не тільки бокові, а і нахили назад и значно обмежені згинання вперед, що блокує м'язи хребта і знижує рухомість тіла. Незастосовні засоби вигинання тіла і скручування його навколо продовжної вісі, що не дає можливості корегувати поставу пацієнта, рухові дії якого обмежені і ефективність тренування м'язів спини і бокових м'язів попереку живота конструкцією пристрою не забезпечені у достатній мірі. Відомий пристрій для витягування хребта и корегування постави, який ближче наближається до теми розробки більш перспективного пристрою. Він має навісну раму з гачками і установленими на ній фіксаторами пацієнта у висінні і упорі з можливістю переміщення його по висоті і фіксації на опорі, при цьому застосована П-подібна перекладена і комплект пелотів - знімних і змінних пластин з м'яким покриттям, з можливістю закріплення їх на П-подібній перекладин. [п. У. №69831, А61Н 1/02; А6313 17/00, 23/02 Бюл №3, 2006]. Недолік цього пристрою у тому, що він не має реально вигнутих опор для спини пацієнта, а це важливо для корегування викривлень хребта і формування нормальної постави і тому ефективність профілактично-лікувальних процедур обмежена. Крім цього, у цьому пристрої немає засобу підвіски пацієнта, що важливо для забезпечення витягування хребта. Пацієнту основному спирається ногами на підлогу, а у висі залишається дуже короткий час і тому це мало ефективно для витягування і навантаження відповідних м'язових структур його тіла. Засновані у пристрої пелоти по своїй формі, не можуть забезпечувати плавних переходів крутизни рельєфу опорного ложа спини пацієнта і це також не сприяє необхідному корегуванню хребта. 88290 4 Найбільш близьким по технічній суті є пристрій для корегування постави, який включає закріплений на опорі засіб фіксації і фізичної о навантаження пацієнта у вигляді перекладини, головотримача і ножних упорів, зв'язаних з вібратором, при цьому опора виконана у вигляді рами з можливістю закріплення її на щаблях, гімнастичної стінки або на дверній коробці, а перекладена встановлена на рамі з можливістю зміни висоти і кута нахилу, ножні ж упори - у вигляді змінного вертлюга, при цьому засіб фіксації і фізичного навантаження оснащено упором - пелотом, тазовим упором і поперековим поясом і під плечовими петлями. [п. У. №75493, А61В 5/10, А61Н 1/02, А63В 21/00, Бюл. № 4, 2006]. Недолік прототипу у його значній конструктивній складності, важкій технології виготовлення і тому недоступність його для придбання і використання в сучасних умовах організації фізичного тренування, профілактики лікування людей навіть у масштабних державних підприємствах. При всій його складності і прототип не в змозі забезпечити деякі потреби, що виникають викликають під час тренування, лікування і реабілітації хворих. Так, зокрема у ньому не передбачено пристосувань для вільних, широких, по амплітуді рухів руками, ногами, повороти головою і всім тулубом. Нема можливості в умовах витягнення хребта, придавати йому певні корегуючі і вигинаючі пози і вправи. Тренування м'язів спини згинаннями і навантаженими розгинаннями тіла пацієнта, обмежені, в значній мірі фіксацією його на гімнастичній стінці, а бокові згинання тулуба повністю відсутні по тій же причині і тому рухи складових елементів м'язового тяжу хребта значно обмежені и не підлягають необхідному руховому впливу з боку тренування. При корегуванні в процесі випрямлення хребта хворих на кіфоз, лордоз і сколіоз важливо в умовах його в умовах його ви тяжіння, вигинати його у бік протилежний паталогічному викривленню. Але у прототипі така можливість обмежена. Передбачені пелоти у прототипі можуть впливати тільки у педально-задньому напрямку - вперед і назад відносно опори - гімнастичної стінки. Але це недостатньо, бо у бокових напрямках така коректура з боку примусової корекції у прототипі відсутня. І тому, хоча за допомогою прототипу деякі необхідні корегуючи вправи реалізуються, але для формування постави і тренування м'язового тяжа хребта їх недостатньо для вичерпаного, рівня цієї задачі. Перелік недоліків спонукає шукати додаткові засоби для досягнення цієї мети, що і послужило поштовхом розробки нового пристрою, здатного зберегти досягнення прототипу і головне - подолати визначені недоліки. В основу винаходу саме і поставлена така задача - з урахуванням всіх позитивних якостей і недоліків прототипу - пристрою для корегування постави, створити новий пристрій, який дав би можливість значно поширити застосування різноманітних фізично-корегуючих вправ для формування хребта, укріплення його стабілізуючого м'язового тяжа методом примусового випрямлення його адекватною по рельєфу опорою в умовах витяжіння, направленого згинання у всіх радіаль 5 них напрямках і фізичного навантаження хребта відомими у засобах фізичного тренування цільовими вправами. Це передбачалось досягти застосуванням комплекту різноманітних по рельєфу знімних і замінних опорних лож, з можливістю підвіски їх на щаблях гімнастичної стінки в умовах витягнення хребта пацієнта і закріплення на цих ложах верхньої чи нижньої частин його тіла можливістю згинання його у різних напрямках по широкій амплітуді рухів. Поставлена задача вирішена тим, що у пристрої „Зігнута стінка", що включає закріплений на щаблях гімнастичної стінки засіб фіксації пацієнта у вигляді оснащеної підвісними гачками опорної рами з можливістю установки на ній засобу корегування його постави і фізичного тренування, згідно передбачуваному винаходу, оснащена підвісними гачками опорна рама засобу фіксації пацієнта доповнена перестативною підставкою, яка має опорні захвати щаблів гімнастичної стінки у вигляді обгумованих вилок і фігурні виступи, закріплені на протилежних кінцях її нижньої і верхньої перекладин і взаємодіючі з фігурними отворами опорної рами, а засіб корегування постави і фізичного тренування пацієнта виконано у вигляді комплекту різноманітних по рельєфу оснащених підвісними гачками, опорних лож з можливістю насадки кожної із них на поверхню опорної рами і установки разом з нею на щаблях гімнастичної стінки під різними кутами нахилу до неї и до підлоги. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючи ознак пропонованого пристрою, полягає у тому, що вдалося створити більш простий по конструктивній складності, пристрій, який дає можливість розширити арсенал фізичних вправ і забезпечити примусову оптимальну для корегування постави пацієнта позу в висі на щаблях гімнастичної стінки під різноманітними кутами нахилу відносно неї і підлоги, що дало можливість значно розширити профілактично-лікувальні і реабілітаційні засоби формування постави пацієнта і підвищення ефективності його фізичного тренування. Суть пропонованого пояснюється кресленням, де на Фіг.1 зображено пристрій „Зігнута сітка" у вихідному положенні, вигляд збоку; на Фіг.2 - те ж саме, при збільшенні кута нахилу опорної рами пристрою; на Фіг.3 - те ж саме, при збільшенні кута нахилу опорної рами (зверху) і при опорі опорної рами на підлогу, (знизу); на Фіг.4 - те ж саме, при опорі верхньою частиною тіла (зверху і знизу); на Фіг.5 - те ж саме, при опорі боком тіла (зверху і знизу); на Фіг.6 - корегуючи ложе опорної рами при прямій „стінці", вигляд збоку (ліворуч) і спереду (праворуч); на Фіг.7- те ж саме, при симетрично вигнутому покриттю; па Фіг. 8 - те ж саме, при збільшеній зігнутості верхньої частини ложа; на Фіг.9 - те ж саме, при збільшенні нижньої частини ложа; на Фіг.10 - те ж саме, при використанні вирізу і зігнутості з середньої частини ложа; на Фіг.11 закріплення пристрою на гімнастичній стінці, вигляд спереду з виривом покриття; на Фіг.12 - те ж саме, вигляд зверху; на Фіг.13 - те ж саме вигляд спереду, при установці передньої підставки під 88290 6 опорну раму; на Фіг.14 - опорне ложе на опорній рамі, вигляд спереду; на Фіг.15 - те ж саме, вигляд збоку; на Фіг.16 те ж саме, вигляд знизу; на Фіг.17 варіанти установки опорної рами зверху і знизу гімнастичного снаряда при застосуванні переставної підставки, схематично; на Фіг.18 - переставна підставка, вигляд збоку, збільшено; на Фіг.19 - високе положення пацієнта на опорному покритті, вигляд збоку; на Фіг.20 - те ж саме, нижнє положення. Пристрій „Зігнута сітка" включає раму 1 з можливістю підвісу її гачками 2 на гімнастичному снаряді - гімнастичній стінці 3. На рамі 1 теж гачками 2 навішені знімні і різноманітні по рельєфу корегуючі покриті м'яким покриттям опорні ложа 4, комплект яких передбачено для пристрою з переставною підставкою 5. Рама 1 виконана із пружних трубок, на повздовжніх частинах якої виконані ряди фігурних отворів 6 для встановлення в них фігурних виступів 7, виконаних на кінцях верхньої перекладини 8 підставки 5, нижня перекладина 9 якої має на кінцях вилкоподібні захвати 10 з обгумованими опорними кінцями 11 (Фіг.1-5, 11-18). Гачки 2 виконані з можливістю захвата ними щаблів - поперечних рейок 12 стінки 3, надійної фіксації і знімання рами 1 при зміні висоти її закріплення на цій стінці. Для зміцнення бокових частин стінки 3 з внутрішніх сторін закріплені металеві пластини 13. Ложе 4 відрізняється одне від одного тим, що вони мають різний рельєф: плоский Фіг.6), дуговидно вигнутий (Фіг.7), з більш вигнутою верхньою частиною (Фіг.8), з більш вигнутою нижньою частиною (Фіг.9) і з плечовим вирізом 14 при зігнутості середньої частини ложа (Фіг.10), (Фіг.6-10, 11, 14). Підставка 5 виконана із трубки з можливістю надійної фіксації і підтримки рами 1 з ложем 4 і установки кінцями 11 на підлозі 15 (Фіг.13, 17, 18,). Користуються пристроєм для корегування постави розвитку рухливості і зміцнення м'язів тулуба, рук і ніг пацієнта в умовах ви/тяжіння хребта і його м'язового тяжу при різноманітних корегуючих вихідних позах, статичних і активних рухових вправах. Для цього передбачена можливість закріплення пацієнта на стінці 3 на індивідуальній висоті і при необхідному куту нахилу ложа 4 рами 1 в різноманітних позах, які зображені на Фіг.1-5, 11, 19, 20 при опорі спиною, животом чи тазом на фігурно-рельєфне корегуючи ложе 4. Для установки висоти закріплення пацієнта у вісі він однією рукою притримує підставку 5, якщо вона встановлена, а другою рукою бере раму 1, відводить її від стінки 3 і піднімає вгору, щоб зняти з рейки 12 і знов підвісити її на іншу рейку на потрібну їй висоту і підставити під неї підставку так щоб її виступи 7 ввійшли в відповідні отвори 6 рами 1, а її захвати 10 охопили б протилежну рейку 12, або спирались своїми обома кінцями 11 на підлогу 15. (Фіг.17, 18). Для створення опори у висі і упорі поперековим відділом тіла чи тазом пацієнт перехоплює захват руки з однієї рейки 12 на іншу і таким чином переміщує своє тіло на поверхні ложа-поля 4, вгору чи вниз на необхідну висоту. Для зміни рельєфу ложа одне із них знімають з рами 1, а інше навішують з потрібним кутом нахилу користуючись підставкою 5, яку переставляють на рейках 12. Для опори 7 спиною чи животом на поверхню ложа 4 приймають відповідну позу, користуючись рейками 12 як сходинками, показану на Фіг.1-4, а опора тіла пацієнта правим та лівим боком на ложе забезпечується використанням обладнаного проріззю 14 плечоврго суглоба ложа 4 - Фіг.5. При вправах на рівні підлоги 15 використовують для надійності закріплення під ставку 5 - її щеплення з підлогою гумовими частинами опорних кінців 11 захватів 10. (Фіг.3, 4, 5, 17, 18). Статичні навантаження різноманітних груп м'язів тулуба, рік, ніг і шиї, забезпечено тими позами, які демонструються фігурами креслення і утримуються пацієнтами на протязі необхідного терміна, передбаченого відповідними вправами і планом тренування. Динамічні вправи виконують, це забезпечено для всіх ланок і груп м'язів тіла рухомими діями, які показані на Фіг.1-5, 17, 19, 20 при закріпленні на рейках 12 стійки 3 руками - верхньої частини тіла, чи ногами - нижньої частини тіла - Фіг.17. Сукупність подібних вправ у статиці чи у динаміці дає можливість навантажувати основні групи м'язів тіла пацієнта не тільки його окремих ланок, як у аналогах і прототипі, а всі м'язово-кісткові структури всього тіла при тому в умовах розтягування хребта і згинання його не лише вперед і назади і в обидва боки, і при скручуванні тіла у висі з піднятими вгору чи при опущених вниз ногах, чи голови. Це дає широкі можливості для викладача і тренера суттєво повишати ефективність фізичного тренування, формувати поставу, забез 88290 8 печувати корегування її, закріплення і зміцнення всього опорно-рухового апарату людини. Технічною перевагою пропонованого пристрою над прототипом є те, що вдалося значно спростити конструкцію пристрою і зробити його дешевшим по технології виготовлення для більш широкого використання його у медичних і фізкультурних закладах, а також серед населення. Але при цьому ті функціональні можливості, якими володіє прототип, не тільки збережені а і суттєво доповнені новою конструкцією. Так стало можливим значно розширити амплітуду рухів пацієнта руками, ногами і особливо тулубом. Забезпечити такі статичні вправи пацієнта, які сприяють виправленням хребта в умовах його розтягування, а також дають можливість збільшити діапазон динамічних вправ з нахилами вперед назад і в сторони при закріпленні нижньої чи верхньої частини тіла пацієнта з піднятими ногами, чи опущеною головою. Для корегування постави на рельєфній опорі зі зміною положення тіла і для фізичного тренувального навантаження всіх його ланок і особливо тулуба, різноманітних м'язів спини живота найбільший ефект корегування при наявності вад хребта досягається при виконанні статичних і динамічних вправ у стані витягнутості з опорою на поверхню ложи, вигнутої у бік, протилежний вигибу вади. Саме це реалізовано у пропонованому пристрої завдяки застосуванню різноманітних змінних і замінних рельєфів вигнутих лож. 9 88290 10 11 88290 12 13 Комп’ютерна верстка А. Крижанівський 88290 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
