Електронний імітатор звуків

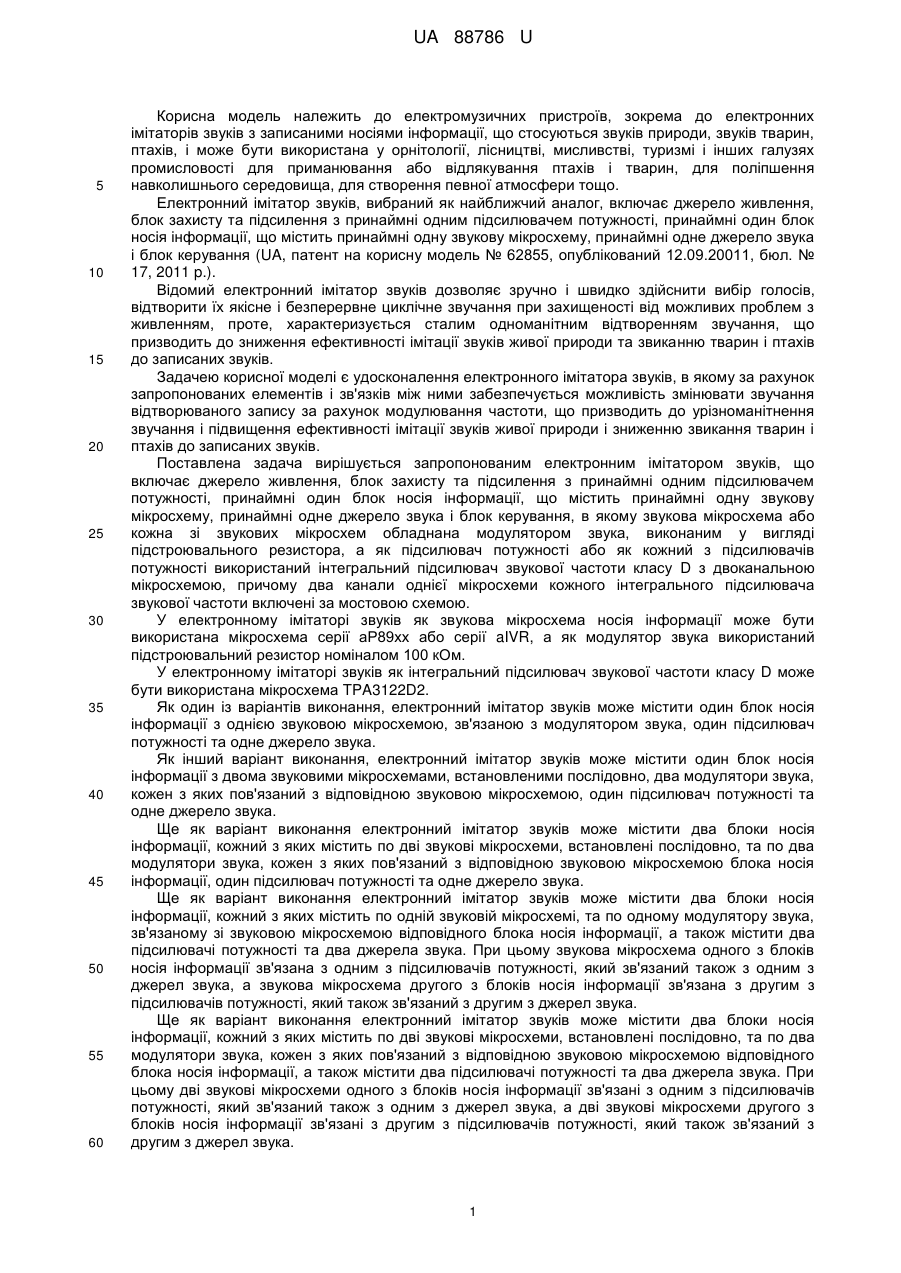

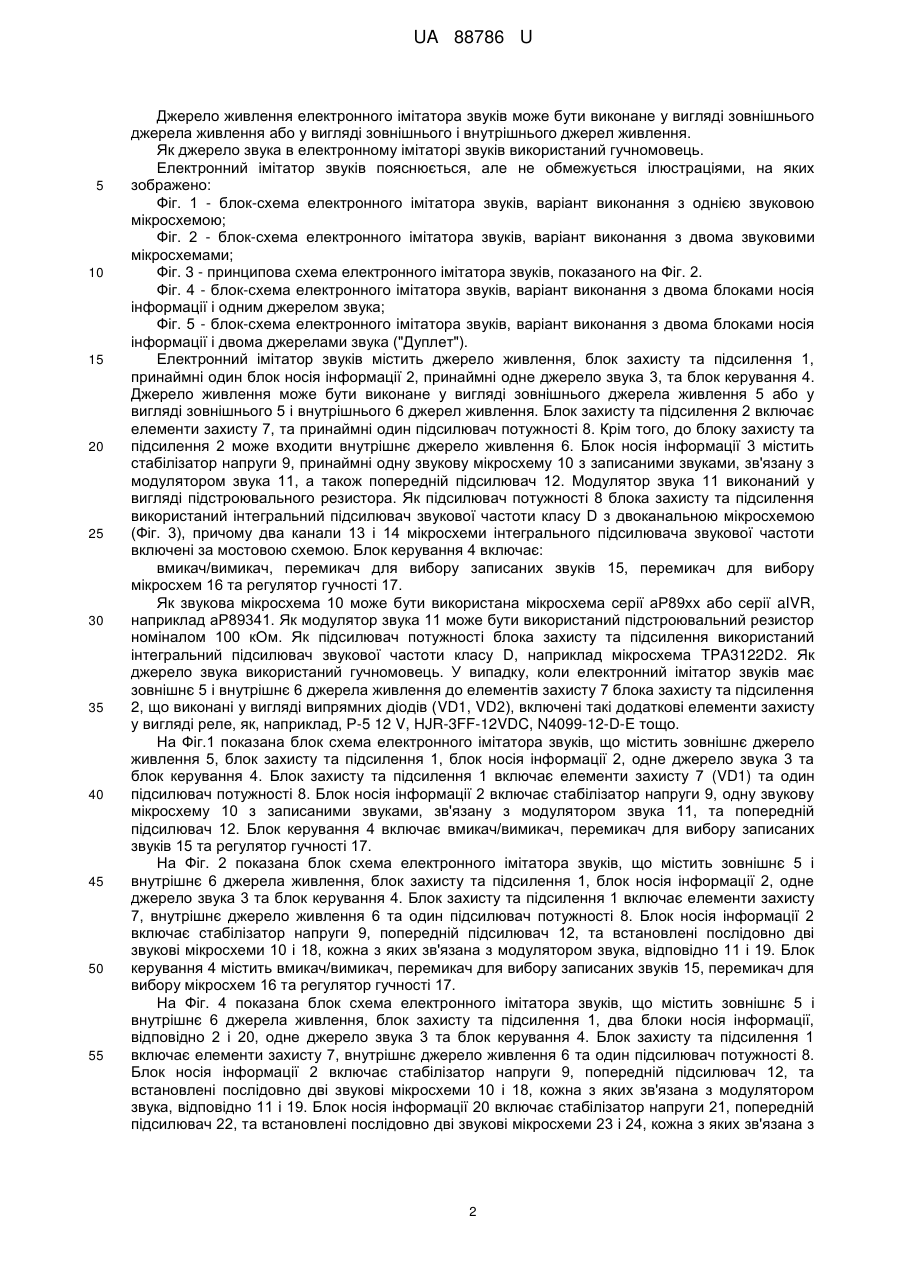

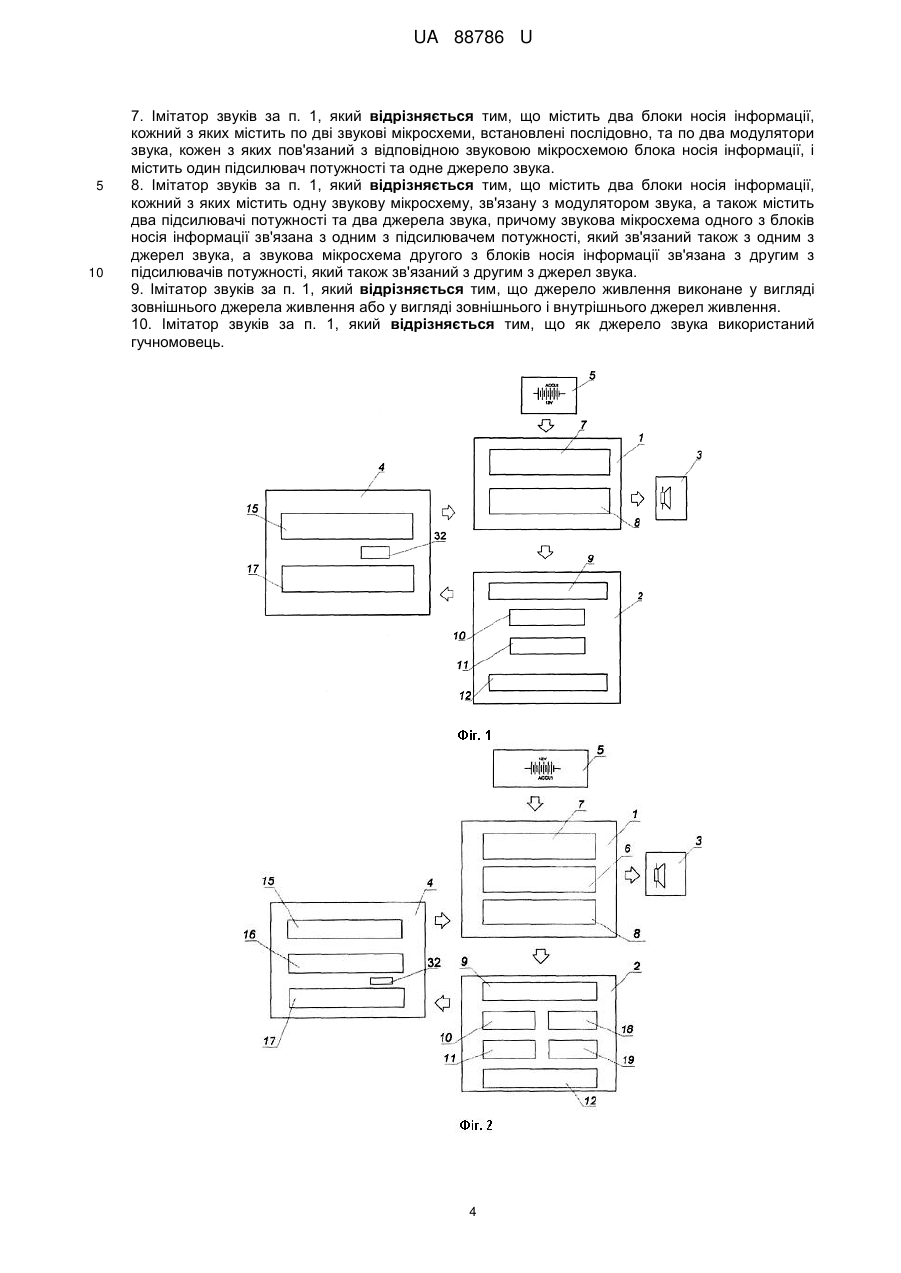

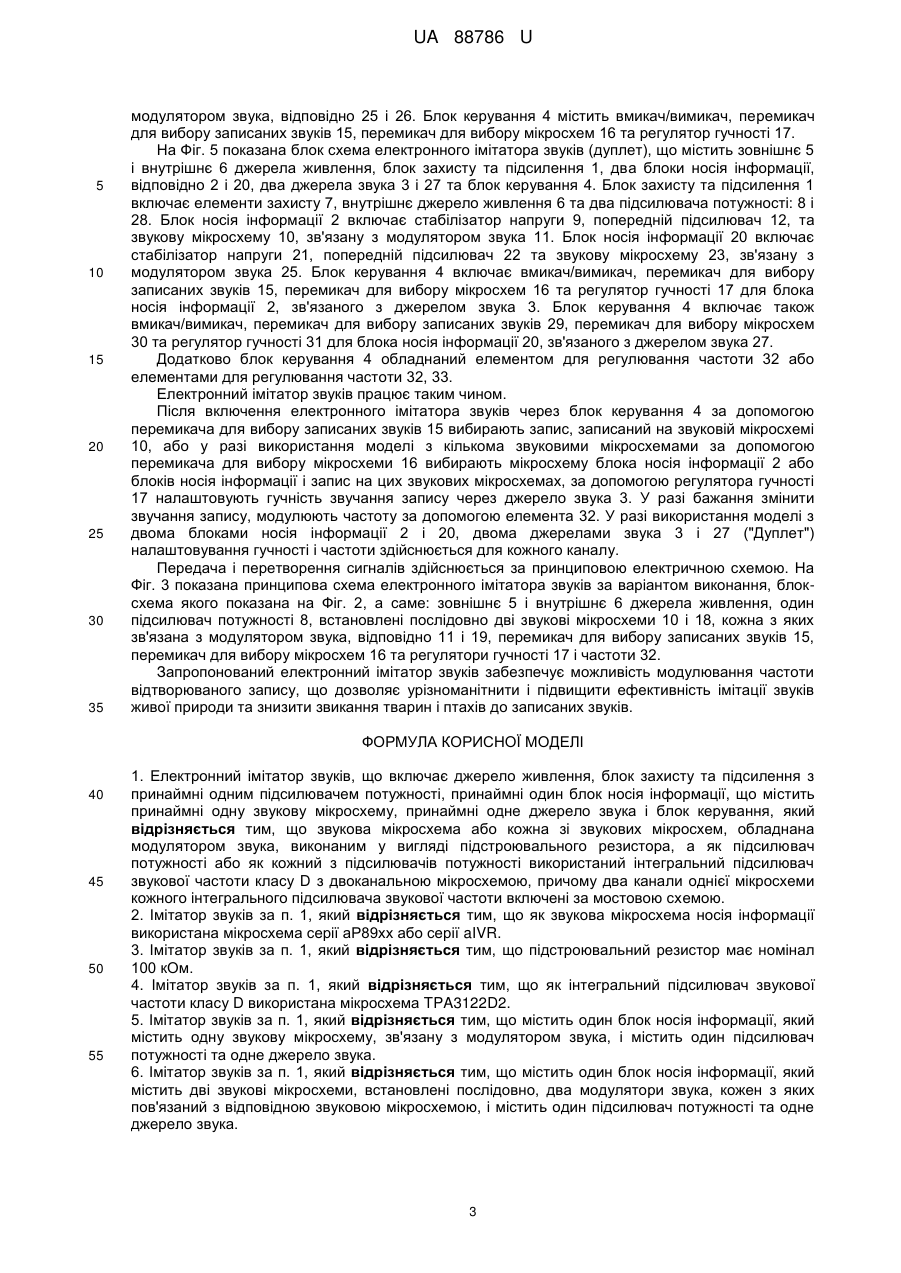

Реферат: UA 88786 U UA 88786 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електромузичних пристроїв, зокрема до електронних імітаторів звуків з записаними носіями інформації, що стосуються звуків природи, звуків тварин, птахів, і може бути використана у орнітології, лісництві, мисливстві, туризмі і інших галузях промисловості для приманювання або відлякування птахів і тварин, для поліпшення навколишнього середовища, для створення певної атмосфери тощо. Електронний імітатор звуків, вибраний як найближчий аналог, включає джерело живлення, блок захисту та підсилення з принаймні одним підсилювачем потужності, принаймні один блок носія інформації, що містить принаймні одну звукову мікросхему, принаймні одне джерело звука і блок керування (UA, патент на корисну модель № 62855, опублікований 12.09.20011, бюл. № 17, 2011 p.). Відомий електронний імітатор звуків дозволяє зручно і швидко здійснити вибір голосів, відтворити їх якісне і безперервне циклічне звучання при захищеності від можливих проблем з живленням, проте, характеризується сталим одноманітним відтворенням звучання, що призводить до зниження ефективності імітації звуків живої природи та звиканню тварин і птахів до записаних звуків. Задачею корисної моделі є удосконалення електронного імітатора звуків, в якому за рахунок запропонованих елементів і зв'язків між ними забезпечується можливість змінювати звучання відтворюваного запису за рахунок модулювання частоти, що призводить до урізноманітнення звучання і підвищення ефективності імітації звуків живої природи і зниженню звикання тварин і птахів до записаних звуків. Поставлена задача вирішується запропонованим електронним імітатором звуків, що включає джерело живлення, блок захисту та підсилення з принаймні одним підсилювачем потужності, принаймні один блок носія інформації, що містить принаймні одну звукову мікросхему, принаймні одне джерело звука і блок керування, в якому звукова мікросхема або кожна зі звукових мікросхем обладнана модулятором звука, виконаним у вигляді підстроювального резистора, а як підсилювач потужності або як кожний з підсилювачів потужності використаний інтегральний підсилювач звукової частоти класу D з двоканальною мікросхемою, причому два канали однієї мікросхеми кожного інтегрального підсилювача звукової частоти включені за мостовою схемою. У електронному імітаторі звуків як звукова мікросхема носія інформації може бути використана мікросхема серії аР89хх або серії aIVR, а як модулятор звука використаний підстроювальний резистор номіналом 100 кОм. У електронному імітаторі звуків як інтегральний підсилювач звукової частоти класу D може бути використана мікросхема TPA3122D2. Як один із варіантів виконання, електронний імітатор звуків може містити один блок носія інформації з однією звуковою мікросхемою, зв'язаною з модулятором звука, один підсилювач потужності та одне джерело звука. Як інший варіант виконання, електронний імітатор звуків може містити один блок носія інформації з двома звуковими мікросхемами, встановленими послідовно, два модулятори звука, кожен з яких пов'язаний з відповідною звуковою мікросхемою, один підсилювач потужності та одне джерело звука. Ще як варіант виконання електронний імітатор звуків може містити два блоки носія інформації, кожний з яких містить по дві звукові мікросхеми, встановлені послідовно, та по два модулятори звука, кожен з яких пов'язаний з відповідною звуковою мікросхемою блока носія інформації, один підсилювач потужності та одне джерело звука. Ще як варіант виконання електронний імітатор звуків може містити два блоки носія інформації, кожний з яких містить по одній звуковій мікросхемі, та по одному модулятору звука, зв'язаному зі звуковою мікросхемою відповідного блока носія інформації, а також містити два підсилювачі потужності та два джерела звука. При цьому звукова мікросхема одного з блоків носія інформації зв'язана з одним з підсилювачів потужності, який зв'язаний також з одним з джерел звука, а звукова мікросхема другого з блоків носія інформації зв'язана з другим з підсилювачів потужності, який також зв'язаний з другим з джерел звука. Ще як варіант виконання електронний імітатор звуків може містити два блоки носія інформації, кожний з яких містить по дві звукові мікросхеми, встановлені послідовно, та по два модулятори звука, кожен з яких пов'язаний з відповідною звуковою мікросхемою відповідного блока носія інформації, а також містити два підсилювачі потужності та два джерела звука. При цьому дві звукові мікросхеми одного з блоків носія інформації зв'язані з одним з підсилювачів потужності, який зв'язаний також з одним з джерел звука, а дві звукові мікросхеми другого з блоків носія інформації зв'язані з другим з підсилювачів потужності, який також зв'язаний з другим з джерел звука. 1 UA 88786 U 5 10 15 20 25 30 35 40 45 50 55 Джерело живлення електронного імітатора звуків може бути виконане у вигляді зовнішнього джерела живлення або у вигляді зовнішнього і внутрішнього джерел живлення. Як джерело звука в електронному імітаторі звуків використаний гучномовець. Електронний імітатор звуків пояснюється, але не обмежується ілюстраціями, на яких зображено: Фіг. 1 - блок-схема електронного імітатора звуків, варіант виконання з однією звуковою мікросхемою; Фіг. 2 - блок-схема електронного імітатора звуків, варіант виконання з двома звуковими мікросхемами; Фіг. 3 - принципова схема електронного імітатора звуків, показаного на Фіг. 2. Фіг. 4 - блок-схема електронного імітатора звуків, варіант виконання з двома блоками носія інформації і одним джерелом звука; Фіг. 5 - блок-схема електронного імітатора звуків, варіант виконання з двома блоками носія інформації і двома джерелами звука ("Дуплет"). Електронний імітатор звуків містить джерело живлення, блок захисту та підсилення 1, принаймні один блок носія інформації 2, принаймні одне джерело звука 3, та блок керування 4. Джерело живлення може бути виконане у вигляді зовнішнього джерела живлення 5 або у вигляді зовнішнього 5 і внутрішнього 6 джерел живлення. Блок захисту та підсилення 2 включає елементи захисту 7, та принаймні один підсилювач потужності 8. Крім того, до блоку захисту та підсилення 2 може входити внутрішнє джерело живлення 6. Блок носія інформації 3 містить стабілізатор напруги 9, принаймні одну звукову мікросхему 10 з записаними звуками, зв'язану з модулятором звука 11, а також попередній підсилювач 12. Модулятор звука 11 виконаний у вигляді підстроювального резистора. Як підсилювач потужності 8 блока захисту та підсилення використаний інтегральний підсилювач звукової частоти класу D з двоканальною мікросхемою (Фіг. 3), причому два канали 13 і 14 мікросхеми інтегрального підсилювача звукової частоти включені за мостовою схемою. Блок керування 4 включає: вмикач/вимикач, перемикач для вибору записаних звуків 15, перемикач для вибору мікросхем 16 та регулятор гучності 17. Як звукова мікросхема 10 може бути використана мікросхема серії аР89хх або серії aIVR, наприклад аР89341. Як модулятор звука 11 може бути використаний підстроювальний резистор номіналом 100 кОм. Як підсилювач потужності блока захисту та підсилення використаний інтегральний підсилювач звукової частоти класу D, наприклад мікросхема TPA3122D2. Як джерело звука використаний гучномовець. У випадку, коли електронний імітатор звуків має зовнішнє 5 і внутрішнє 6 джерела живлення до елементів захисту 7 блока захисту та підсилення 2, що виконані у вигляді випрямних діодів (VD1, VD2), включені такі додаткові елементи захисту у вигляді реле, як, наприклад, Р-5 12 V, HJR-3FF-12VDC, N4099-12-D-E тощо. На Фіг.1 показана блок схема електронного імітатора звуків, що містить зовнішнє джерело живлення 5, блок захисту та підсилення 1, блок носія інформації 2, одне джерело звука 3 та блок керування 4. Блок захисту та підсилення 1 включає елементи захисту 7 (VD1) та один підсилювач потужності 8. Блок носія інформації 2 включає стабілізатор напруги 9, одну звукову мікросхему 10 з записаними звуками, зв'язану з модулятором звука 11, та попередній підсилювач 12. Блок керування 4 включає вмикач/вимикач, перемикач для вибору записаних звуків 15 та регулятор гучності 17. На Фіг. 2 показана блок схема електронного імітатора звуків, що містить зовнішнє 5 і внутрішнє 6 джерела живлення, блок захисту та підсилення 1, блок носія інформації 2, одне джерело звука 3 та блок керування 4. Блок захисту та підсилення 1 включає елементи захисту 7, внутрішнє джерело живлення 6 та один підсилювач потужності 8. Блок носія інформації 2 включає стабілізатор напруги 9, попередній підсилювач 12, та встановлені послідовно дві звукові мікросхеми 10 і 18, кожна з яких зв'язана з модулятором звука, відповідно 11 і 19. Блок керування 4 містить вмикач/вимикач, перемикач для вибору записаних звуків 15, перемикач для вибору мікросхем 16 та регулятор гучності 17. На Фіг. 4 показана блок схема електронного імітатора звуків, що містить зовнішнє 5 і внутрішнє 6 джерела живлення, блок захисту та підсилення 1, два блоки носія інформації, відповідно 2 і 20, одне джерело звука 3 та блок керування 4. Блок захисту та підсилення 1 включає елементи захисту 7, внутрішнє джерело живлення 6 та один підсилювач потужності 8. Блок носія інформації 2 включає стабілізатор напруги 9, попередній підсилювач 12, та встановлені послідовно дві звукові мікросхеми 10 і 18, кожна з яких зв'язана з модулятором звука, відповідно 11 і 19. Блок носія інформації 20 включає стабілізатор напруги 21, попередній підсилювач 22, та встановлені послідовно дві звукові мікросхеми 23 і 24, кожна з яких зв'язана з 2 UA 88786 U 5 10 15 20 25 30 35 модулятором звука, відповідно 25 і 26. Блок керування 4 містить вмикач/вимикач, перемикач для вибору записаних звуків 15, перемикач для вибору мікросхем 16 та регулятор гучності 17. На Фіг. 5 показана блок схема електронного імітатора звуків (дуплет), що містить зовнішнє 5 і внутрішнє 6 джерела живлення, блок захисту та підсилення 1, два блоки носія інформації, відповідно 2 і 20, два джерела звука 3 і 27 та блок керування 4. Блок захисту та підсилення 1 включає елементи захисту 7, внутрішнє джерело живлення 6 та два підсилювача потужності: 8 і 28. Блок носія інформації 2 включає стабілізатор напруги 9, попередній підсилювач 12, та звукову мікросхему 10, зв'язану з модулятором звука 11. Блок носія інформації 20 включає стабілізатор напруги 21, попередній підсилювач 22 та звукову мікросхему 23, зв'язану з модулятором звука 25. Блок керування 4 включає вмикач/вимикач, перемикач для вибору записаних звуків 15, перемикач для вибору мікросхем 16 та регулятор гучності 17 для блока носія інформації 2, зв'язаного з джерелом звука 3. Блок керування 4 включає також вмикач/вимикач, перемикач для вибору записаних звуків 29, перемикач для вибору мікросхем 30 та регулятор гучності 31 для блока носія інформації 20, зв'язаного з джерелом звука 27. Додатково блок керування 4 обладнаний елементом для регулювання частоти 32 або елементами для регулювання частоти 32, 33. Електронний імітатор звуків працює таким чином. Після включення електронного імітатора звуків через блок керування 4 за допомогою перемикача для вибору записаних звуків 15 вибирають запис, записаний на звуковій мікросхемі 10, або у разі використання моделі з кількома звуковими мікросхемами за допомогою перемикача для вибору мікросхеми 16 вибирають мікросхему блока носія інформації 2 або блоків носія інформації і запис на цих звукових мікросхемах, за допомогою регулятора гучності 17 налаштовують гучність звучання запису через джерело звука 3. У разі бажання змінити звучання запису, модулюють частоту за допомогою елемента 32. У разі використання моделі з двома блоками носія інформації 2 і 20, двома джерелами звука 3 і 27 ("Дуплет") налаштовування гучності і частоти здійснюється для кожного каналу. Передача і перетворення сигналів здійснюється за принциповою електричною схемою. На Фіг. 3 показана принципова схема електронного імітатора звуків за варіантом виконання, блоксхема якого показана на Фіг. 2, а саме: зовнішнє 5 і внутрішнє 6 джерела живлення, один підсилювач потужності 8, встановлені послідовно дві звукові мікросхеми 10 і 18, кожна з яких зв'язана з модулятором звука, відповідно 11 і 19, перемикач для вибору записаних звуків 15, перемикач для вибору мікросхем 16 та регулятори гучності 17 і частоти 32. Запропонований електронний імітатор звуків забезпечує можливість модулювання частоти відтворюваного запису, що дозволяє урізноманітнити і підвищити ефективність імітації звуків живої природи та знизити звикання тварин і птахів до записаних звуків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Електронний імітатор звуків, що включає джерело живлення, блок захисту та підсилення з принаймні одним підсилювачем потужності, принаймні один блок носія інформації, що містить принаймні одну звукову мікросхему, принаймні одне джерело звука і блок керування, який відрізняється тим, що звукова мікросхема або кожна зі звукових мікросхем, обладнана модулятором звука, виконаним у вигляді підстроювального резистора, а як підсилювач потужності або як кожний з підсилювачів потужності використаний інтегральний підсилювач звукової частоти класу D з двоканальною мікросхемою, причому два канали однієї мікросхеми кожного інтегрального підсилювача звукової частоти включені за мостовою схемою. 2. Імітатор звуків за п. 1, який відрізняється тим, що як звукова мікросхема носія інформації використана мікросхема серії аР89хх або серії aIVR. 3. Імітатор звуків за п. 1, який відрізняється тим, що підстроювальний резистор має номінал 100 кОм. 4. Імітатор звуків за п. 1, який відрізняється тим, що як інтегральний підсилювач звукової частоти класу D використана мікросхема TPA3122D2. 5. Імітатор звуків за п. 1, який відрізняється тим, що містить один блок носія інформації, який містить одну звукову мікросхему, зв'язану з модулятором звука, і містить один підсилювач потужності та одне джерело звука. 6. Імітатор звуків за п. 1, який відрізняється тим, що містить один блок носія інформації, який містить дві звукові мікросхеми, встановлені послідовно, два модулятори звука, кожен з яких пов'язаний з відповідною звуковою мікросхемою, і містить один підсилювач потужності та одне джерело звука. 3 UA 88786 U 5 10 7. Імітатор звуків за п. 1, який відрізняється тим, що містить два блоки носія інформації, кожний з яких містить по дві звукові мікросхеми, встановлені послідовно, та по два модулятори звука, кожен з яких пов'язаний з відповідною звуковою мікросхемою блока носія інформації, і містить один підсилювач потужності та одне джерело звука. 8. Імітатор звуків за п. 1, який відрізняється тим, що містить два блоки носія інформації, кожний з яких містить одну звукову мікросхему, зв'язану з модулятором звука, а також містить два підсилювачі потужності та два джерела звука, причому звукова мікросхема одного з блоків носія інформації зв'язана з одним з підсилювачем потужності, який зв'язаний також з одним з джерел звука, а звукова мікросхема другого з блоків носія інформації зв'язана з другим з підсилювачів потужності, який також зв'язаний з другим з джерел звука. 9. Імітатор звуків за п. 1, який відрізняється тим, що джерело живлення виконане у вигляді зовнішнього джерела живлення або у вигляді зовнішнього і внутрішнього джерел живлення. 10. Імітатор звуків за п. 1, який відрізняється тим, що як джерело звука використаний гучномовець. 4 UA 88786 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
