Пристрій для виконання хімічних експериментів з використанням малих кількостей речовин

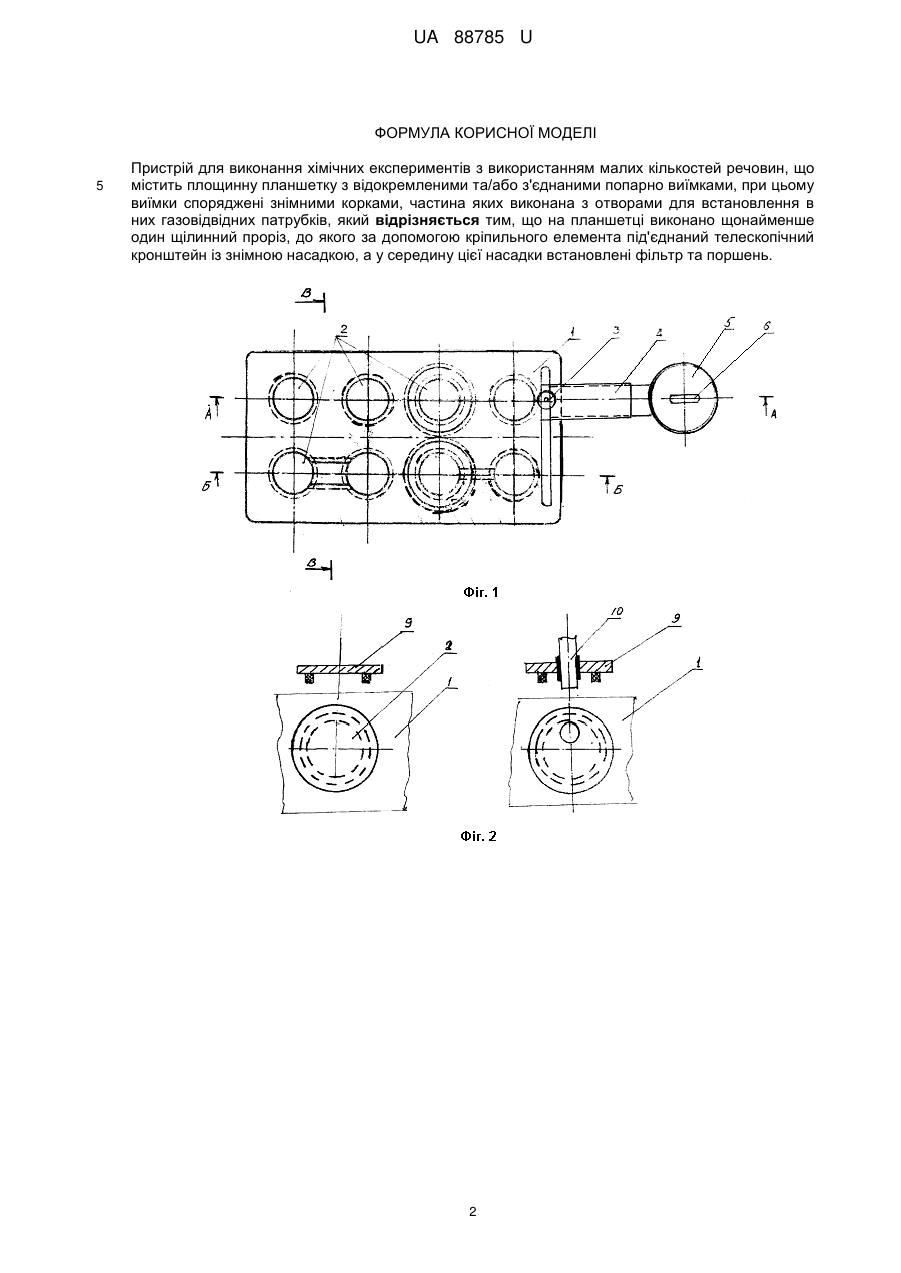

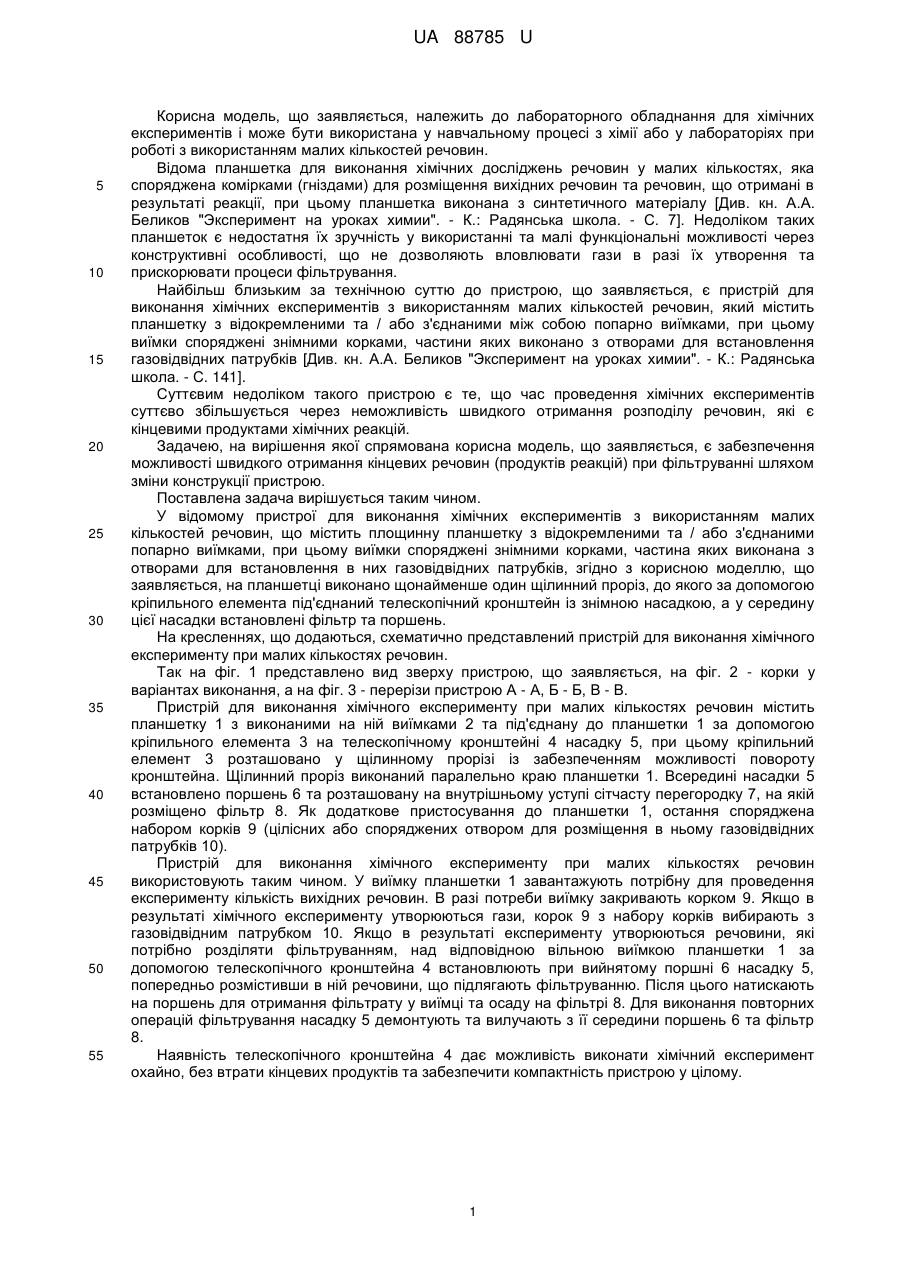

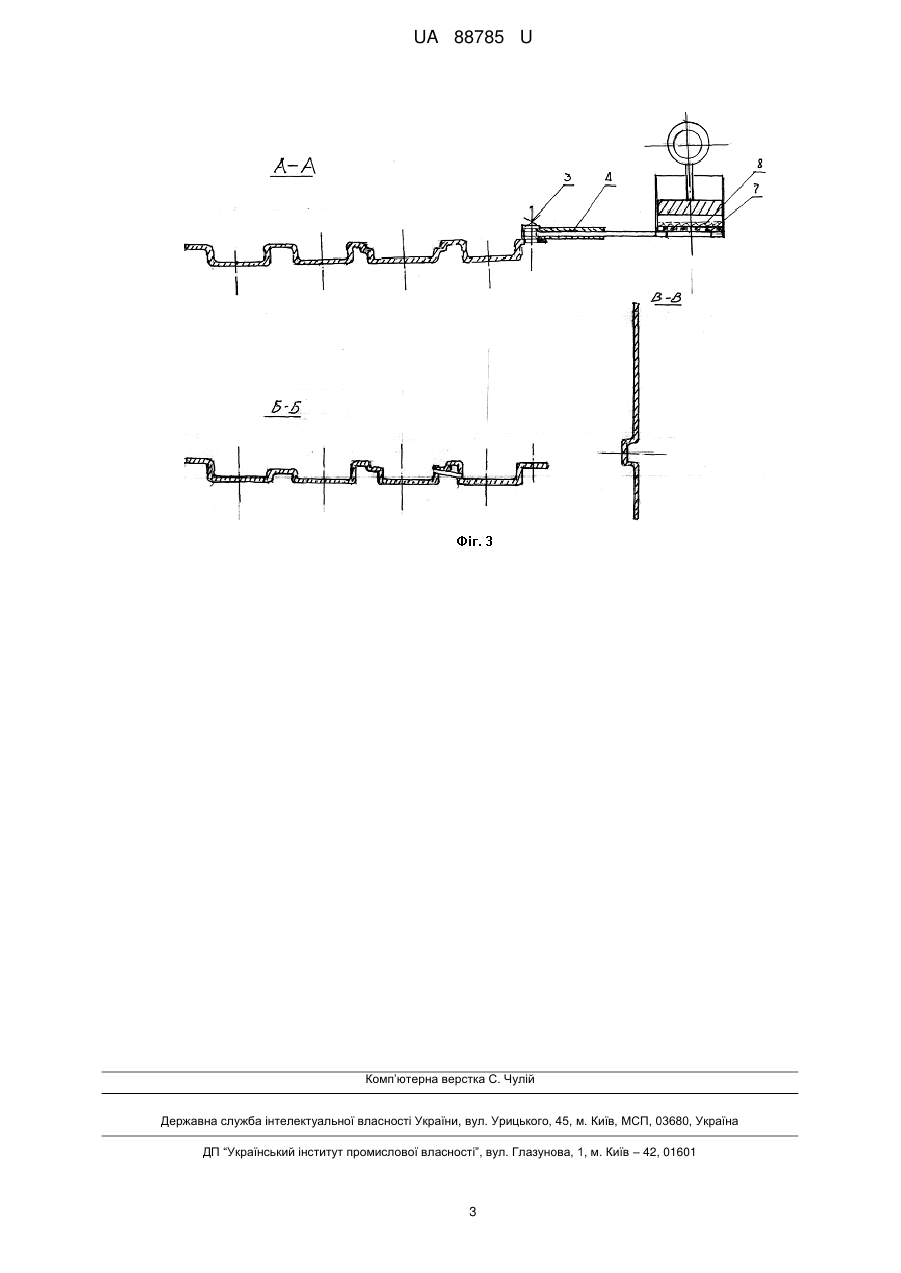

Реферат: Пристрій для виконання хімічних експериментів з використанням малих кількостей речовин містить площинну планшетку з відокремленими та/або з'єднаними попарно виїмками, при цьому виїмки споряджені знімними корками, частина яких виконана з отворами для встановлення в них газовідвідних патрубків. На планшетці виконано щонайменше один щілинний проріз, до якого за допомогою кріпильного елемента під'єднаний телескопічний кронштейн із знімною насадкою, а у середину цієї насадки встановлені фільтр та поршень. UA 88785 U (54) ПРИСТРІЙ ДЛЯ ВИКОНАННЯ ХІМІЧНИХ ЕКСПЕРИМЕНТІВ З ВИКОРИСТАННЯМ МАЛИХ КІЛЬКОСТЕЙ РЕЧОВИН UA 88785 U UA 88785 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до лабораторного обладнання для хімічних експериментів і може бути використана у навчальному процесі з хімії або у лабораторіях при роботі з використанням малих кількостей речовин. Відома планшетка для виконання хімічних досліджень речовин у малих кількостях, яка споряджена комірками (гніздами) для розміщення вихідних речовин та речовин, що отримані в результаті реакції, при цьому планшетка виконана з синтетичного матеріалу [Див. кн. А.А. Беликов "Эксперимент на уроках химии". - К.: Радянська школа. - С. 7]. Недоліком таких планшеток є недостатня їх зручність у використанні та малі функціональні можливості через конструктивні особливості, що не дозволяють вловлювати гази в разі їх утворення та прискорювати процеси фільтрування. Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для виконання хімічних експериментів з використанням малих кількостей речовин, який містить планшетку з відокремленими та / або з'єднаними між собою попарно виїмками, при цьому виїмки споряджені знімними корками, частини яких виконано з отворами для встановлення газовідвідних патрубків [Див. кн. А.А. Беликов "Эксперимент на уроках химии". - К.: Радянська школа. - С. 141]. Суттєвим недоліком такого пристрою є те, що час проведення хімічних експериментів суттєво збільшується через неможливість швидкого отримання розподілу речовин, які є кінцевими продуктами хімічних реакцій. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є забезпечення можливості швидкого отримання кінцевих речовин (продуктів реакцій) при фільтруванні шляхом зміни конструкції пристрою. Поставлена задача вирішується таким чином. У відомому пристрої для виконання хімічних експериментів з використанням малих кількостей речовин, що містить площинну планшетку з відокремленими та / або з'єднаними попарно виїмками, при цьому виїмки споряджені знімними корками, частина яких виконана з отворами для встановлення в них газовідвідних патрубків, згідно з корисною моделлю, що заявляється, на планшетці виконано щонайменше один щілинний проріз, до якого за допомогою кріпильного елемента під'єднаний телескопічний кронштейн із знімною насадкою, а у середину цієї насадки встановлені фільтр та поршень. На кресленнях, що додаються, схематично представлений пристрій для виконання хімічного експерименту при малих кількостях речовин. Так на фіг. 1 представлено вид зверху пристрою, що заявляється, на фіг. 2 - корки у варіантах виконання, а на фіг. 3 - перерізи пристрою А - А, Б - Б, В - В. Пристрій для виконання хімічного експерименту при малих кількостях речовин містить планшетку 1 з виконаними на ній виїмками 2 та під'єднану до планшетки 1 за допомогою кріпильного елемента 3 на телескопічному кронштейні 4 насадку 5, при цьому кріпильний елемент 3 розташовано у щілинному прорізі із забезпеченням можливості повороту кронштейна. Щілинний проріз виконаний паралельно краю планшетки 1. Всередині насадки 5 встановлено поршень 6 та розташовану на внутрішньому уступі сітчасту перегородку 7, на якій розміщено фільтр 8. Як додаткове пристосування до планшетки 1, остання споряджена набором корків 9 (цілісних або споряджених отвором для розміщення в ньому газовідвідних патрубків 10). Пристрій для виконання хімічного експерименту при малих кількостях речовин використовують таким чином. У виїмку планшетки 1 завантажують потрібну для проведення експерименту кількість вихідних речовин. В разі потреби виїмку закривають корком 9. Якщо в результаті хімічного експерименту утворюються гази, корок 9 з набору корків вибирають з газовідвідним патрубком 10. Якщо в результаті експерименту утворюються речовини, які потрібно розділяти фільтруванням, над відповідною вільною виїмкою планшетки 1 за допомогою телескопічного кронштейна 4 встановлюють при вийнятому поршні 6 насадку 5, попередньо розмістивши в ній речовини, що підлягають фільтруванню. Після цього натискають на поршень для отримання фільтрату у виїмці та осаду на фільтрі 8. Для виконання повторних операцій фільтрування насадку 5 демонтують та вилучають з її середини поршень 6 та фільтр 8. Наявність телескопічного кронштейна 4 дає можливість виконати хімічний експеримент охайно, без втрати кінцевих продуктів та забезпечити компактність пристрою у цілому. 1 UA 88785 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для виконання хімічних експериментів з використанням малих кількостей речовин, що містить площинну планшетку з відокремленими та/або з'єднаними попарно виїмками, при цьому виїмки споряджені знімними корками, частина яких виконана з отворами для встановлення в них газовідвідних патрубків, який відрізняється тим, що на планшетці виконано щонайменше один щілинний проріз, до якого за допомогою кріпильного елемента під'єднаний телескопічний кронштейн із знімною насадкою, а у середину цієї насадки встановлені фільтр та поршень. 2 UA 88785 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
