Оптико-електронний уніфікований десятковий спецпроцесор

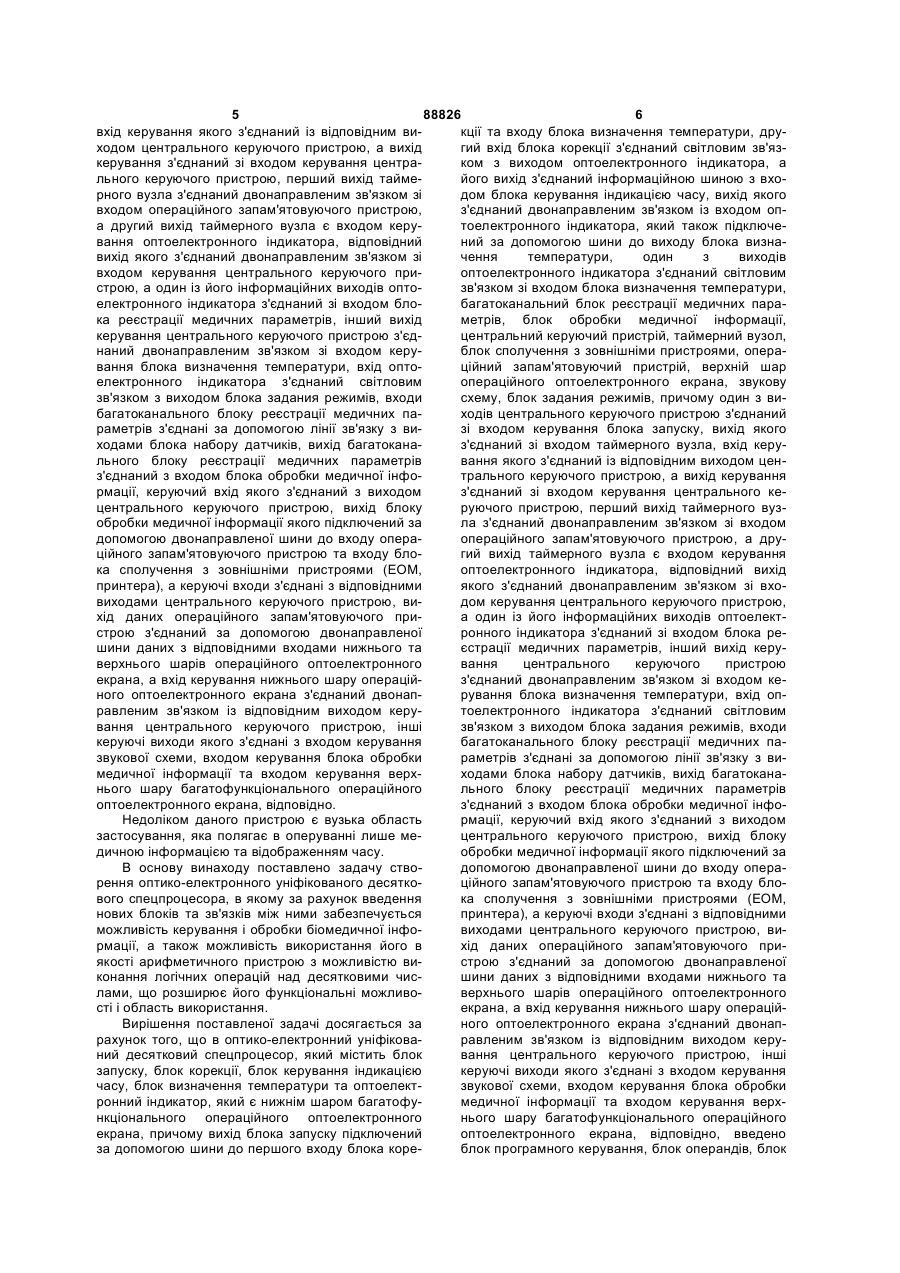

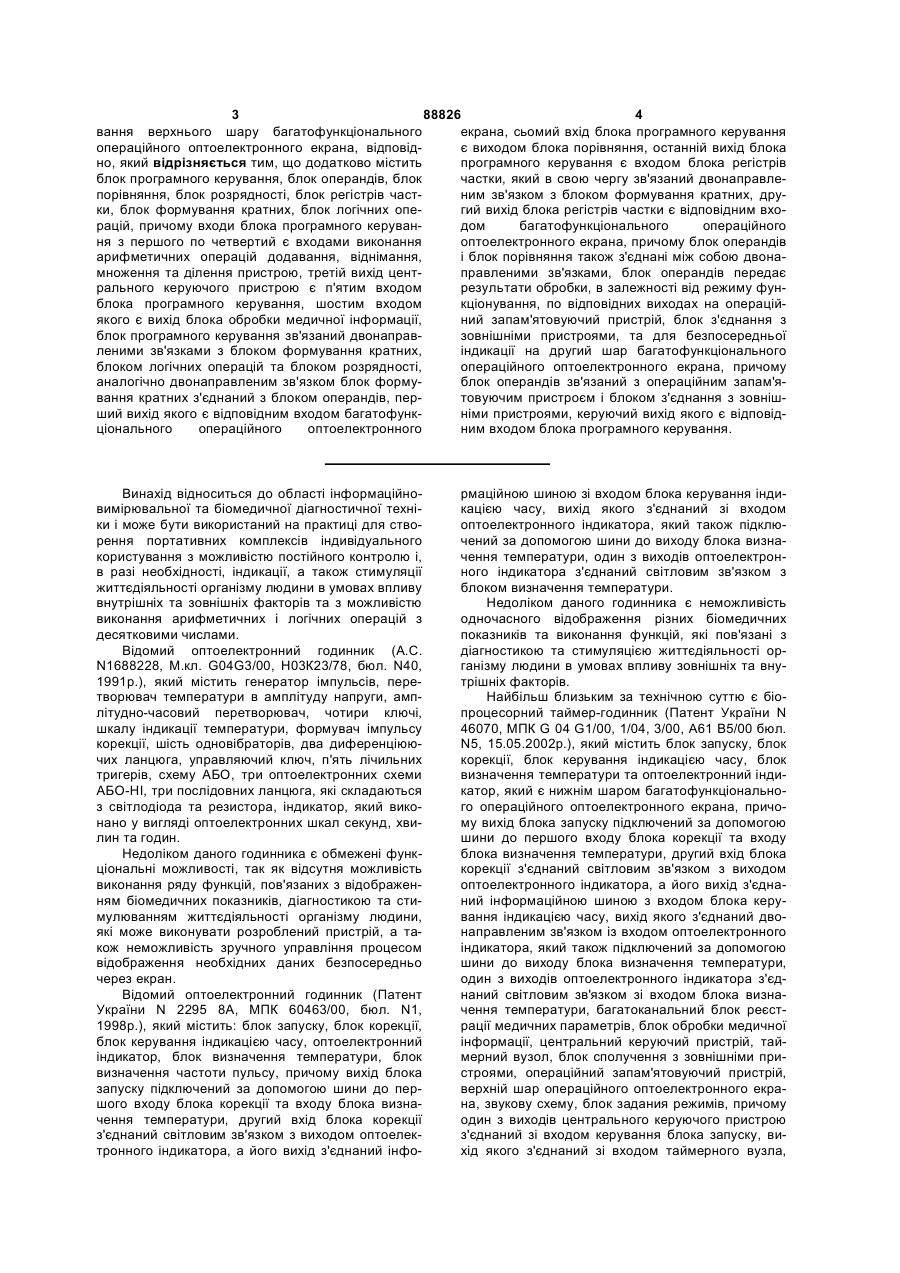

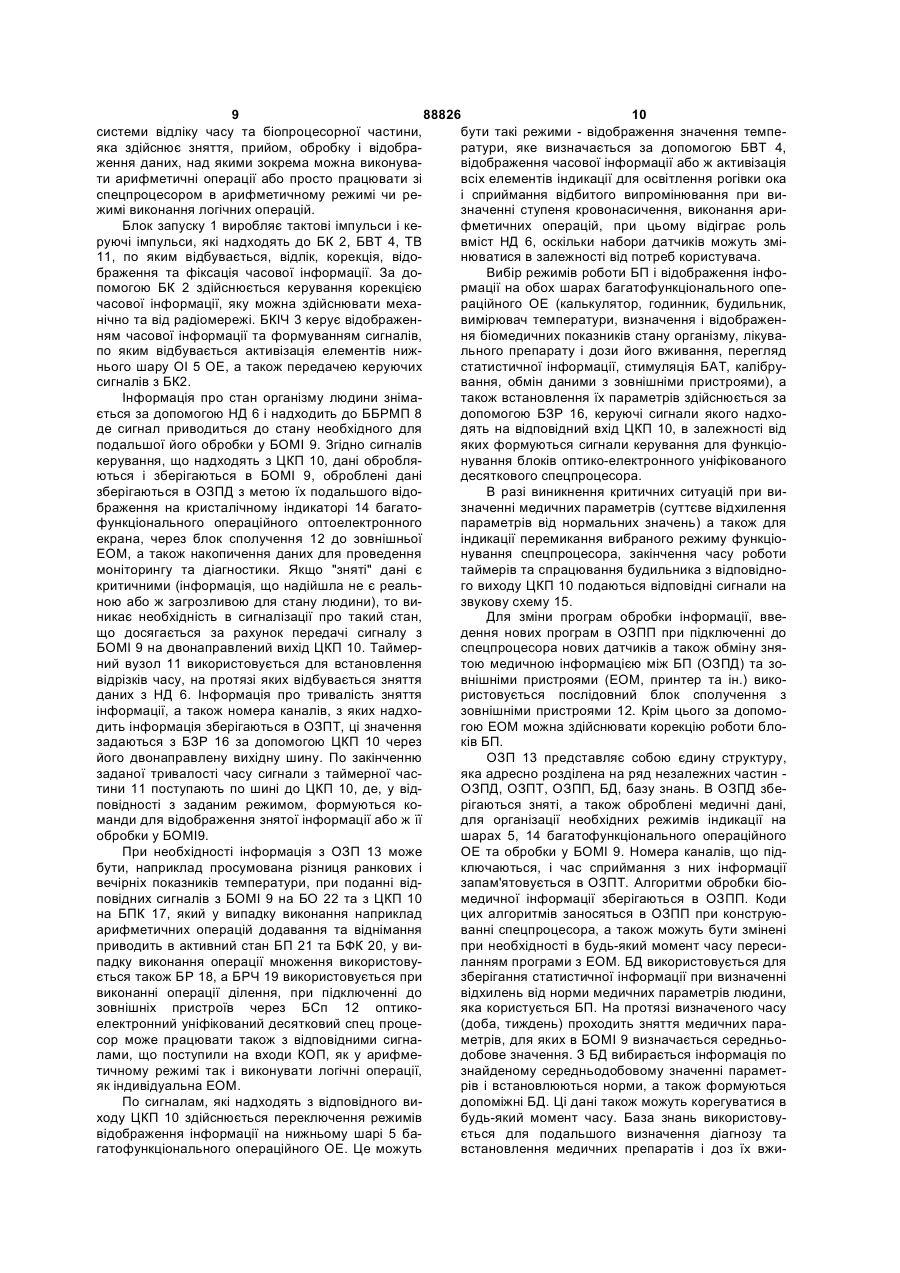

Оптико-електронний уніфікований десятковий спецпроцесор, який містить блок запуску, блок корекції, блок керування індикацією часу, блок визначення температури та оптоелектронний індикатор, який є нижнім шаром багатофункціонального операційного оптоелектронного екрана, причому вихід блока запуску підключений за допомогою шини до першого входу блока корекції та входу блока визначення температури, другий вхід блока корекції з'єднаний оптичним зв'язком з виходом оптоелектронного індикатора, а його вихід з'єднаний інформаційною шиною з входом блока керування індикацією часу, вихід якого з'єднаний двонаправленим зв'язком із входом оптоелектронного індикатора, який також підключений за допомогою шини до виходу блока визначення температури, один з виходів оптоелектронного індикатора з'єднаний оптичним зв'язком зі входом блока визначення температури, а також багатоканальний блок реєстрації медичних параметрів, блок обробки медичної інформації, центральний керуючий пристрій, таймерний вузол, блок з'єднання з зовнішніми пристроями, операційний запам'ятовуючий пристрій, верхній шар операційного оптоелектронного екрана, звукову схему, блок задання режимів, причому один з виходів центрального 2 (19) 1 3 88826 4 вання верхнього шару багатофункціонального екрана, сьомий вхід блока програмного керування операційного оптоелектронного екрана, відповідє виходом блока порівняння, останній вихід блока но, який відрізняється тим, що додатково містить програмного керування є входом блока регістрів блок програмного керування, блок операндів, блок частки, який в свою чергу зв'язаний двонаправлепорівняння, блок розрядності, блок регістрів частним зв'язком з блоком формування кратних, друки, блок формування кратних, блок логічних опегий вихід блока регістрів частки є відповідним вхорацій, причому входи блока програмного керувандом багатофункціонального операційного ня з першого по четвертий є входами виконання оптоелектронного екрана, причому блок операндів арифметичних операцій додавання, віднімання, і блок порівняння також з'єднані між собою двонамноження та ділення пристрою, третій вихід центправленими зв'язками, блок операндів передає рального керуючого пристрою є п'ятим входом результати обробки, в залежності від режиму фунблока програмного керування, шостим входом кціонування, по відповідних виходах на операційякого є вихід блока обробки медичної інформації, ний запам'ятовуючий пристрій, блок з'єднання з блок програмного керування зв'язаний двонаправзовнішніми пристроями, та для безпосередньої леними зв'язками з блоком формування кратних, індикації на другий шар багатофункціонального блоком логічних операцій та блоком розрядності, операційного оптоелектронного екрана, причому аналогічно двонаправленим зв'язком блок формублок операндів зв'язаний з операційним запам'явання кратних з'єднаний з блоком операндів, пертовуючим пристроєм і блоком з'єднання з зовнішший вихід якого є відповідним входом багатофункніми пристроями, керуючий вихід якого є відповідціонального операційного оптоелектронного ним входом блока програмного керування. Винахід відноситься до області інформаційновимірювальної та біомедичної діагностичної техніки і може бути використаний на практиці для створення портативних комплексів індивідуального користування з можливістю постійного контролю і, в разі необхідності, індикації, а також стимуляції життєдіяльності організму людини в умовах впливу внутрішніх та зовнішніх факторів та з можливістю виконання арифметичних і логічних операцій з десятковими числами. Відомий оптоелектронний годинник (А.С. N1688228, М.кл. G04G3/00, Н03К23/78, бюл. N40, 1991p.), який містить генератор імпульсів, перетворювач температури в амплітуду напруги, амплітудно-часовий перетворювач, чотири ключі, шкалу індикації температури, формувач імпульсу корекції, шість одновібраторів, два диференціюючих ланцюга, управляючий ключ, п'ять лічильних тригерів, схему АБО, три оптоелектронних схеми АБО-НІ, три послідовних ланцюга, які складаються з світлодіода та резистора, індикатор, який виконано у вигляді оптоелектронних шкал секунд, хвилин та годин. Недоліком даного годинника є обмежені функціональні можливості, так як відсутня можливість виконання ряду функцій, пов'язаних з відображенням біомедичних показників, діагностикою та стимулюванням життєдіяльності організму людини, які може виконувати розроблений пристрій, а також неможливість зручного управління процесом відображення необхідних даних безпосередньо через екран. Відомий оптоелектронний годинник (Патент України N 2295 8А, МПК 60463/00, бюл. N1, 1998р.), який містить: блок запуску, блок корекції, блок керування індикацією часу, оптоелектронний індикатор, блок визначення температури, блок визначення частоти пульсу, причому вихід блока запуску підключений за допомогою шини до першого входу блока корекції та входу блока визначення температури, другий вхід блока корекції з'єднаний світловим зв'язком з виходом оптоелектронного індикатора, а його вихід з'єднаний інфо рмаційною шиною зі входом блока керування індикацією часу, вихід якого з'єднаний зі входом оптоелектронного індикатора, який також підключений за допомогою шини до виходу блока визначення температури, один з виходів оптоелектронного індикатора з'єднаний світловим зв'язком з блоком визначення температури. Недоліком даного годинника є неможливість одночасного відображення різних біомедичних показників та виконання функцій, які пов'язані з діагностикою та стимуляцією життєдіяльності організму людини в умовах впливу зовнішніх та внутрішніх факторів. Найбільш близьким за технічною суттю є біопроцесорний таймер-годинник (Патент України N 46070, МПК G 04 G1/00, 1/04, 3/00, А61 В5/00 бюл. N5, 15.05.2002p.), який містить блок запуску, блок корекції, блок керування індикацією часу, блок визначення температури та оптоелектронний індикатор, який є нижнім шаром багатофункціонального операційного оптоелектронного екрана, причому вихід блока запуску підключений за допомогою шини до першого входу блока корекції та входу блока визначення температури, другий вхід блока корекції з'єднаний світловим зв'язком з виходом оптоелектронного індикатора, а його вихід з'єднаний інформаційною шиною з входом блока керування індикацією часу, вихід якого з'єднаний двонаправленим зв'язком із входом оптоелектронного індикатора, який також підключений за допомогою шини до виходу блока визначення температури, один з виходів оптоелектронного індикатора з'єднаний світловим зв'язком зі входом блока визначення температури, багатоканальний блок реєстрації медичних параметрів, блок обробки медичної інформації, центральний керуючий пристрій, таймерний вузол, блок сполучення з зовнішніми пристроями, операційний запам'ятовуючий пристрій, верхній шар операційного оптоелектронного екрана, звукову схему, блок задания режимів, причому один з виходів центрального керуючого пристрою з'єднаний зі входом керування блока запуску, вихід якого з'єднаний зі входом таймерного вузла, 5 88826 6 вхід керування якого з'єднаний із відповідним викції та входу блока визначення температури, друходом центрального керуючого пристрою, а вихід гий вхід блока корекції з'єднаний світловим зв'язкерування з'єднаний зі входом керування центраком з виходом оптоелектронного індикатора, а льного керуючого пристрою, перший вихід таймейого вихід з'єднаний інформаційною шиною з вхорного вузла з'єднаний двонаправленим зв'язком зі дом блока керування індикацією часу, вихід якого входом операційного запам'ятовуючого пристрою, з'єднаний двонаправленим зв'язком із входом опа другий вихід таймерного вузла є входом керутоелектронного індикатора, який також підключевання оптоелектронного індикатора, відповідний ний за допомогою шини до виходу блока визнавихід якого з'єднаний двонаправленим зв'язком зі чення температури, один з виходів входом керування центрального керуючого приоптоелектронного індикатора з'єднаний світловим строю, а один із його інформаційних виходів оптозв'язком зі входом блока визначення температури, електронного індикатора з'єднаний зі входом блобагатоканальний блок реєстрації медичних парака реєстрації медичних параметрів, інший вихід метрів, блок обробки медичної інформації, керування центрального керуючого пристрою з'єдцентральний керуючий пристрій, таймерний вузол, наний двонаправленим зв'язком зі входом керублок сполучення з зовнішніми пристроями, операвання блока визначення температури, вхід оптоційний запам'ятовуючий пристрій, верхній шар електронного індикатора з'єднаний світловим операційного оптоелектронного екрана, звукову зв'язком з виходом блока задания режимів, входи схему, блок задания режимів, причому один з вибагатоканального блоку реєстрації медичних паходів центрального керуючого пристрою з'єднаний раметрів з'єднані за допомогою лінії зв'язку з визі входом керування блока запуску, вихід якого ходами блока набору датчиків, вихід багатоканаз'єднаний зі входом таймерного вузла, вхід керульного блоку реєстрації медичних параметрів вання якого з'єднаний із відповідним виходом ценз'єднаний з входом блока обробки медичної інфотрального керуючого пристрою, а вихід керування рмації, керуючий вхід якого з'єднаний з виходом з'єднаний зі входом керування центрального кецентрального керуючого пристрою, вихід блоку руючого пристрою, перший вихід таймерного вузобробки медичної інформації якого підключений за ла з'єднаний двонаправленим зв'язком зі входом допомогою двонаправленої шини до входу операопераційного запам'ятовуючого пристрою, а друційного запам'ятовуючого пристрою та входу блогий вихід таймерного вузла є входом керування ка сполучення з зовнішніми пристроями (ЕОМ, оптоелектронного індикатора, відповідний вихід принтера), а керуючі входи з'єднані з відповідними якого з'єднаний двонаправленим зв'язком зі вховиходами центрального керуючого пристрою, видом керування центрального керуючого пристрою, хід даних операційного запам'ятовуючого приа один із його інформаційних виходів оптоелектстрою з'єднаний за допомогою двонаправленої ронного індикатора з'єднаний зі входом блока решини даних з відповідними входами нижнього та єстрації медичних параметрів, інший вихід керуверхнього шарів операційного оптоелектронного вання центрального керуючого пристрою екрана, а вхід керування нижнього шару операційз'єднаний двонаправленим зв'язком зі входом кеного оптоелектронного екрана з'єднаний двонапрування блока визначення температури, вхід оправленим зв'язком із відповідним виходом керутоелектронного індикатора з'єднаний світловим вання центрального керуючого пристрою, інші зв'язком з виходом блока задания режимів, входи керуючі виходи якого з'єднані з входом керування багатоканального блоку реєстрації медичних пазвукової схеми, входом керування блока обробки раметрів з'єднані за допомогою лінії зв'язку з вимедичної інформації та входом керування верхходами блока набору датчиків, вихід багатокананього шару багатофункціонального операційного льного блоку реєстрації медичних параметрів оптоелектронного екрана, відповідно. з'єднаний з входом блока обробки медичної інфоНедоліком даного пристрою є вузька область рмації, керуючий вхід якого з'єднаний з виходом застосування, яка полягає в оперуванні лише мецентрального керуючого пристрою, вихід блоку дичною інформацією та відображенням часу. обробки медичної інформації якого підключений за В основу винаходу поставлено задачу стводопомогою двонаправленої шини до входу операрення оптико-електронного уніфікованого десяткоційного запам'ятовуючого пристрою та входу блового спецпроцесора, в якому за рахунок введення ка сполучення з зовнішніми пристроями (ЕОМ, нових блоків та зв'язків між ними забезпечується принтера), а керуючі входи з'єднані з відповідними можливість керування і обробки біомедичної інфовиходами центрального керуючого пристрою, вирмації, а також можливість використання його в хід даних операційного запам'ятовуючого приякості арифметичного пристрою з можливістю вистрою з'єднаний за допомогою двонаправленої конання логічних операцій над десятковими чисшини даних з відповідними входами нижнього та лами, що розширює його функціональні можливоверхнього шарів операційного оптоелектронного сті і область використання. екрана, а вхід керування нижнього шару операційВирішення поставленої задачі досягається за ного оптоелектронного екрана з'єднаний двонапрахунок того, що в оптико-електронний уніфіковаравленим зв'язком із відповідним виходом керуний десятковий спецпроцесор, який містить блок вання центрального керуючого пристрою, інші запуску, блок корекції, блок керування індикацією керуючі виходи якого з'єднані з входом керування часу, блок визначення температури та оптоелектзвукової схеми, входом керування блока обробки ронний індикатор, який є нижнім шаром багатофумедичної інформації та входом керування верхнкціонального операційного оптоелектронного нього шару багатофункціонального операційного екрана, причому вихід блока запуску підключений оптоелектронного екрана, відповідно, введено за допомогою шини до першого входу блока кореблок програмного керування, блок операндів, блок 7 88826 8 порівняння, блок розрядності, блок регістрів частОЗП даних (ОЗПД), ОЗП таймера (ОЗПТ), ОЗП ки, блок формування кратних, блок логічних опепрограм (ОЗПП), базу даних (БД), базу знань, опрацій, причому входи блока програмного керувантоелектронний індикатор 5 та напівпрозорий крисня з першого по четвертий є входами виконання талічний індикатор 14 представляють собою в суарифметичних операцій додавання, віднімання, купності багатофункціональний оптоелектронний множення й ділення пристрою, третій вихід центопераційний екран, який виконує функції приймача рального керуючого пристрою є п'ятим входом інформації та дисплея. блока програмного керування, шостим входом Вихід ЦКП 10 з'єднаний зі входом керування якого є вихід блока обробки медичної інформації, БЗ 1, вихід якого з'єднаний з другими входами БК блок програмного керування зв'язаний двонаправ2, БВТ 4 та входом ТВ 11, вхід керування якого леними зв'язками з блоком формування кратних, з'єднаний з відповідним виходом ЦКП 10, а вихід блоком логічних операцій та блоком розрядності, керування з'єднаний з відповідним входом керуаналогічно двонаправленим зв'язком блок формування ЦКП 10, перший вихід ТВ 11 з'єднаний двовання кратних з'єднаний з блоком операндів, пернаправленим зв'язком з входом ОЗП 13, а другий ший вихід якого є відповідним входом багатофунквихід підключений до інформаційного входу крисціонального операційного оптоелектронного талічного індикатора 14, вихід керування оптоелеекрана, сьомий вхід блока програмного керування ктронного індикатора 5 з'єднаний двонаправленим є виходом блока порівняння, останній вихід блока зв'язком з входом керування ЦКП 10, а один з його програмного керування є входом блока регістрів інформаційних виходів з'єднаний з входом ББРМП частки, який в свою чергу зв'язаний двонаправле8, інший вихід керування ЦКП 10 з'єднаний двонаним зв'язком з блоком формування кратних, друправленим зв'язком з входом керування БВТ 4, гий вихід блока регістрів частки є відповідним вховихід якого з'єднаний за допомогою шини даних зі дом багатофункціонального операційного входом оптоелектронного індикатора 5, до якого оптоелектронного екрана, причому блок операндів також підключений вихід БКІЧ З, вхід якого з'єднаі блок порівняння також зв'язані між собою двонаний з виходом БК 2, перші входи БК 2 та БВТ 4 правленими зв'язками, блок операндів результати зв'язані світловим зв'язком з відповідними інфоробробки передає по відповідним виходам на опемаційними виходами оптоелектронного індикатора раційний запам'ятовуючий пристрій, в залежності 5, який також має світловий зв'язок з виходом бловід режиму функціонування, на блок сполучення з ка задания режимів 16, керуючі входи БОМІ 9 з'єдзовнішніми пристроями, та для безпосередньої нані з вихідною шиною ЦКП 10, а вихід даних індикації на другий шар багатофункціонального ББРМП 8 підключений до входу даних БОМІ 9, операційного оптоелектронного екрана, причому керуючий вхід якого з'єднаний з виходом ЦКП 10, блок операндів зв'язаний з операційним запам'ядвонаправлені виходи БОМІ 9 підключені до двотовуючим пристроєм і блоком сполучення з зовнінаправлених входів ОЗП 13 та входів блока спошніми пристроями, керуючий вихід якого є відповілучення 12, двонаправлений вихід якого за доподним входом блока програмного керування. могою кабелю підключений до зовнішніх пристроїв На Фіг.1 подано загальну структурну схему оп(ЕОМ, принтер), а керуючий вхід його з'єднаний з тико-електронного уніфікованого десяткового спевідповідним виходом ЦКП 10 двонаправленим цпроцесора. зв'язком, вихід даних ОЗП 13 з'єднаний за допомоОптико-електронний уніфікований десятковий гою двонаправленої шини даних з відповідними спецпроцесор (Фіг.1) містить блок запуску (БЗ) 1, входами нижнього 5 та верхнього 14 шарів операблок корекції (БК) 2, блок керування індикацією ційного оптоелектронного екрана, а вхід керування часу (БКІЧ) 3, блок визначення температури (БВТ) підключений до відповідного виходу керування 4, та оптоелектронний індикатор (01) 5, який предЦКП 10 двонаправленим зв'язком, два інших кеставляє собою нижній шар багатофункціонального руючих виходи якого з'єднані з входом керування операційного оптоелектронного екрана, блок назвукової схеми 15 та входом керування верхнього бору оптоелектронних датчиків (НД) 6, для зняття шару багатофункціонального оптоелектронного необхідної медичної інформації, блок логічних операційного екрана 14, останнів вихід ЦКП 10 операцій (БЛО) 7, багатоканальний блок реєстраз'єднаний з входом керування БПК 17, входи якого ції медичних параметрів (ББРМП) 8, блок обробки також визначають коди виконуваних операцій медичної інформації (БОМІ) 9, центральний керуКОП, БПК 17 у свою чергу зв'язаний двонаправлеючий пристрій (ЦКП) 10, таймерний вузол (ТВ) 11, ними зв'язками з БЛО 7, БР 18, БФК 20, вихід БЛО блок сполучення (БСп) 12 з зовнішніми пристроя7 є шостим входом ОІ 5, сьомим входом якого є ми, операційний запам'ятовуючий пристрій (ОЗП) вихід БО 22, останній зв'язаний двонаправленим 13, напівпрозорий кристалічний індикатор 5, який зв'язком з БП 21, вихід якого є відповідним входом представляє собою верхній шар багатофункціонаБПК 17, другий вихід БОМІ 9 є першим входом БО льного операційного оптоелектронного екрана 22, який двонаправленим зв'язком з'єднаний з БФК (ОЕ), звукову схему 15, блок задания режимів 20, який також двонаправленим зв'язком з'єднаний (БЗР) 16, блок програмного керування (БПК) 17, з БРЧ 19, вхід якого є останням виходом БПК 17, блок розрядності (БР) 18, блок регістрів частки при заданні відповідного режиму задіяні виходи (БРЧ) 19, блок формування кратних (БФК) 20, блок БО 22 які є відповідними входами ОЗП 13 та БСп порівняння (БП) 21, блок операндів (БО) 22, БСп 12, останній в свою чергу другим виходом з'єдна12 слугує для зв'язку з зовнішніми пристроями ний з БГЖ 17. (ЕОМ, принтер), операційний запам'ятовуючий Пристрій працює таким чином. Постійно діюпристрій 13 представляє собою єдину структуру, чий контроль за станом організму здійснюється в яка адресно розділена на ряд незалежних частин часі, що досягається за рахунок наявності в БП 9 88826 10 системи відліку часу та біопроцесорної частини, бути такі режими - відображення значення темпеяка здійснює зняття, прийом, обробку і відобраратури, яке визначається за допомогою БВТ 4, ження даних, над якими зокрема можна виконувавідображення часової інформації або ж активізація ти арифметичні операції або просто працювати зі всіх елементів індикації для освітлення рогівки ока спецпроцесором в арифметичному режимі чи реі сприймання відбитого випромінювання при вижимі виконання логічних операцій. значенні ступеня кровонасичення, виконання ариБлок запуску 1 виробляє тактові імпульси і кефметичних операцій, при цьому відіграє роль руючі імпульси, які надходять до БК 2, БВТ 4, ТВ вміст НД 6, оскільки набори датчиків можуть змі11, по яким відбувається, відлік, корекція, відонюватися в залежності від потреб користувача. браження та фіксація часової інформації. За доВибір режимів роботи БП і відображення інфопомогою БК 2 здійснюється керування корекцією рмації на обох шарах багатофункціонального опечасової інформації, яку можна здійснювати мехараційного ОЕ (калькулятор, годинник, будильник, нічно та від радіомережі. БКІЧ 3 керує відображенвимірювач температури, визначення і відображенням часової інформації та формуванням сигналів, ня біомедичних показників стану організму, лікувапо яким відбувається активізація елементів нижльного препарату і дози його вживання, перегляд нього шару ОІ 5 ОЕ, а також передачею керуючих статистичної інформації, стимуляція БАТ, калібрусигналів з БК2. вання, обмін даними з зовнішніми пристроями), а Інформація про стан організму людини зніматакож встановлення їх параметрів здійснюється за ється за допомогою НД 6 і надходить до ББРМП 8 допомогою БЗР 16, керуючі сигнали якого надходе сигнал приводиться до стану необхідного для дять на відповідний вхід ЦКП 10, в залежності від подальшої його обробки у БОМІ 9. Згідно сигналів яких формуються сигнали керування для функціокерування, що надходять з ЦКП 10, дані оброблянування блоків оптико-електронного уніфікованого ються і зберігаються в БОМІ 9, оброблені дані десяткового спецпроцесора. зберігаються в ОЗПД з метою їх подальшого відоВ разі виникнення критичних ситуацій при вибраження на кристалічному індикаторі 14 багатозначенні медичних параметрів (суттєве відхилення функціонального операційного оптоелектронного параметрів від нормальних значень) а також для екрана, через блок сполучення 12 до зовнішньої індикації перемикання вибраного режиму функціоЕОМ, а також накопичення даних для проведення нування спецпроцесора, закінчення часу роботи моніторингу та діагностики. Якщо "зняті" дані є таймерів та спрацювання будильника з відповіднокритичними (інформація, що надійшла не є реальго виходу ЦКП 10 подаються відповідні сигнали на ною або ж загрозливою для стану людини), то визвукову схему 15. никає необхідність в сигналізації про такий стан, Для зміни програм обробки інформації, ввещо досягається за рахунок передачі сигналу з дення нових програм в ОЗПП при підключенні до БОМІ 9 на двонаправлений вихід ЦКП 10. Таймерспецпроцесора нових датчиків а також обміну зняний вузол 11 використовується для встановлення тою медичною інформацією між БП (ОЗПД) та зовідрізків часу, на протязі яких відбувається зняття внішніми пристроями (ЕОМ, принтер та ін.) викоданих з НД 6. Інформація про тривалість зняття ристовується послідовний блок сполучення з інформації, а також номера каналів, з яких надхозовнішніми пристроями 12. Крім цього за допомодить інформація зберігаються в ОЗПТ, ці значення гою ЕОМ можна здійснювати корекцію роботи блозадаються з БЗР 16 за допомогою ЦКП 10 через ків БП. його двонаправлену вихідну шину. По закінченню ОЗП 13 представляє собою єдину структуру, заданої тривалості часу сигнали з таймерної часяка адресно розділена на ряд незалежних частин тини 11 поступають по шині до ЦКП 10, де, у відОЗПД, ОЗПТ, ОЗПП, БД, базу знань. В ОЗПД збеповідності з заданим режимом, формуються корігаються зняті, а також оброблені медичні дані, манди для відображення знятої інформації або ж її для організації необхідних режимів індикації на обробки у БОМІ9. шарах 5, 14 багатофункціонального операційного При необхідності інформація з ОЗП 13 може ОЕ та обробки у БОМІ 9. Номера каналів, що підбути, наприклад просумована різниця ранкових і ключаються, і час сприймання з них інформації вечірніх показників температури, при поданні відзапам'ятовується в ОЗПТ. Алгоритми обробки біоповідних сигналів з БОМІ 9 на БО 22 та з ЦКП 10 медичної інформації зберігаються в ОЗПП. Коди на БПК 17, який у випадку виконання наприклад цих алгоритмів заносяться в ОЗПП при конструюарифметичних операцій додавання та віднімання ванні спецпроцесора, а також можуть бути змінені приводить в активний стан БП 21 та БФК 20, у випри необхідності в будь-який момент часу пересипадку виконання операції множення використовуланням програми з ЕОМ. БД використовується для ється також БР 18, а БРЧ 19 використовується при зберігання статистичної інформації при визначенні виконанні операції ділення, при підключенні до відхилень від норми медичних параметрів людини, зовнішніх пристроїв через БСп 12 оптикояка користується БП. На протязі визначеного часу електронний уніфікований десятковий спец проце(доба, тиждень) проходить зняття медичних парасор може працювати також з відповідними сигнаметрів, для яких в БОМІ 9 визначається середньолами, що поступили на входи КОП, як у арифмедобове значення. З БД вибирається інформація по тичному режимі так і виконувати логічні операції, знайденому середньодобовому значенні параметяк індивідуальна ЕОМ. рів і встановлюються норми, а також формуються По сигналам, які надходять з відповідного видопоміжні БД. Ці дані також можуть корегуватися в ходу ЦКП 10 здійснюється переключення режимів будь-який момент часу. База знань використовувідображення інформації на нижньому шарі 5 бається для подальшого визначення діагнозу та гатофункціонального операційного ОЕ. Це можуть встановлення медичних препаратів і доз їх вжи 11 88826 12 вання. БД, наприклад, відслідковує параметри одного із параметрів, що знімаються. При нормахвороби і, використовуючи базу знань про дане льному стані функціонування організму людина по захворювання, вибирає певний алгоритм зниженбажанню здійснює переключення режимів, а в криня ступеня ризику для хворого в певні моменти тичних станах спрацьовує автоматичне включення часу в залежності від одержаних конкретних даних послідовності режимів відображення даних по одіндивіду. Робота всіх частин ОЗП 13 керується ному із заданих алгоритмів закладених в ОЗПП 13. відповідними сигналами з двонаправленого вихоПри користуванні БП насамперед необхідне ду ЦКП 10. Особливістю функціонування оптиконалагодження пристрою на конкретного користуелектронного уніфікованого десяткового спецпровача, що досягається за рахунок введення інфорцесора є те, що він працює з поданням інформації мації протягом певного періоду (декілька годин, у десятковому коді, який є зрозумілим для людини доба, тиждень) в ОЗП даних 13 та встановлення і не потребує затрат часу на перетворення інфорза допомогою БОМІ 9 середньодобових значень мації з одного коду в інший. життєво важливих параметрів. Визначені величини Багатофункціональний операційний ОЕ предфіксуються в ОЗП 13, та в залежності від - значень ставляє собою двошарову структуру. Нижній шар встановлюються межі відхилення їх від; норми у ОІ 5 працює в режимі перемикання і представляє відповідності до статистичних даних, що зберігасобою набір оптоелектронних пар (світлодіодються в БД ОЗП 13. Отримані значення параметфотодіод) необхідних для відображення відліків рів та допустимі межі їх відхилення є поправками часу (годи, хвилин, секунд), температури тощо. Він для автоматичного калібрування спецпроцесора. також може використовуватися вякості датчика, Біомедичні показники, які визначаються залеякий здатен випромінювати світлову енергію і жать від набору датчиків у блоці датчиків, структусприймати випромінювання від об'єктів, що досліра якого може змінюватися в залежності від поджуються. Верхній шар 14 виготовлений на рідкотреб користувача, наприклад датчики для кристалічному індикаторі, неактивний стан якого контролю стану серцево-судинної системи, датчипрозорий, а в активному ступінь непрозорості доки контролю цукрового діабету, датчики контролю зволяє спостерігати нижній шар 5 ОЕ. Індикатор тиску, поєднання окремих груп датчиків тощо. верхнього шару 14 представляє собою матричну Пристрій дозволяє, наприклад, аналізувати структуру. Він дозволяє відображати алфавітногемодинаміку серцево-судинної системи, визначицифрову, в тому числі й арифметичні дії, та графіти оптимальну дозу і поєднання використовуваних чну (пульсова хвиля, графіки зміни параметрів, медикаментозних засобів, прогнозувати хід патогістограми і т.д.) інформацію. З урахуванням розлогічного процесу, визначати ступінь насичення дільної здатності екрана одночасно на верхньому кисню в крові. Принцип дії датчиків оснований на шарі може бути відображено до трьох видів інфореєстрації відбитого від біотканини світлового пормації. Якщо кількість вибраних для відображення току. Дозволяє проводити арифметичний аналіз параметрів більша трьох, або ж для виведення біомедичних показників і виконувати елементарні інформації необхідний весь екран індикатора, то арифметичні операції, а також логічні операції над функціонування індикатора відбувається в режимі десятковими числами паралельно з контролем послідовного, циклічного перемикання відображустану організму. ваних даних. Параметри, які необхідно відобразиВ разі критичного стану організму крім індикати на верхньому шарі 14 ОЕ, надходять з ОЗП 13, ції про порушення норми визначаються необхідний а також з таймерного вузла 11 при його програмулікувальний препарат, дози його вживання, а таванні. Функціонування ОЕ здійснюється згідно сигкож формування сигналів, які надходять до виналів, які надходять з виходу ЦКП 10. Вибір режипромінюючої частини датчиків де утворюються мів відображення інформації на ОЕ може серії світлових імпульсів, що діють на БАТ, таким здійснюватися безпосередньо за допомогою БЗР чином відбувається стимуляція організму людини. 16 або ж автоматично в разі відхилення від норми 13 Комп’ютерна верстка Л. Купенко 88826 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
