Оптико-електронний пристрій дослідження дна ока

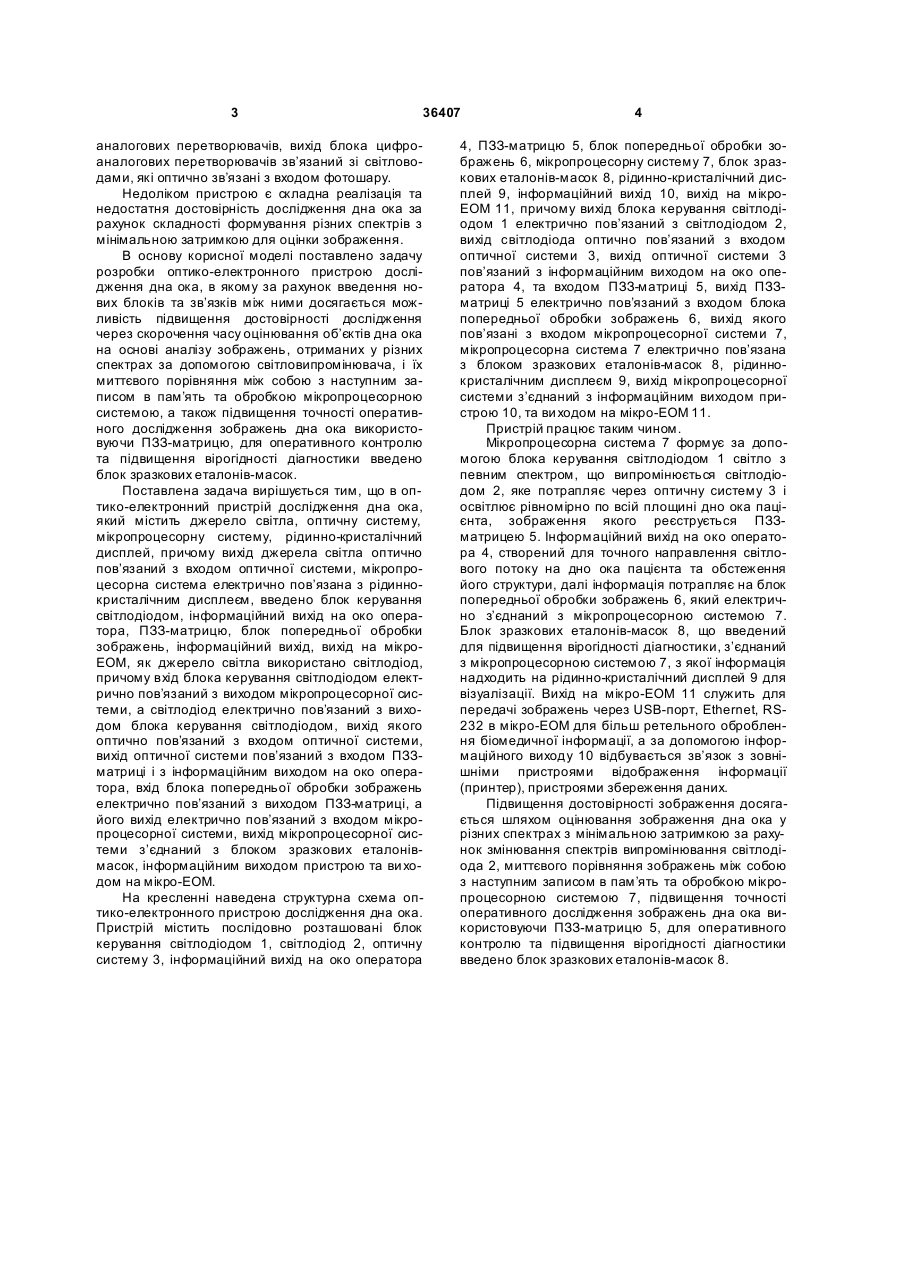

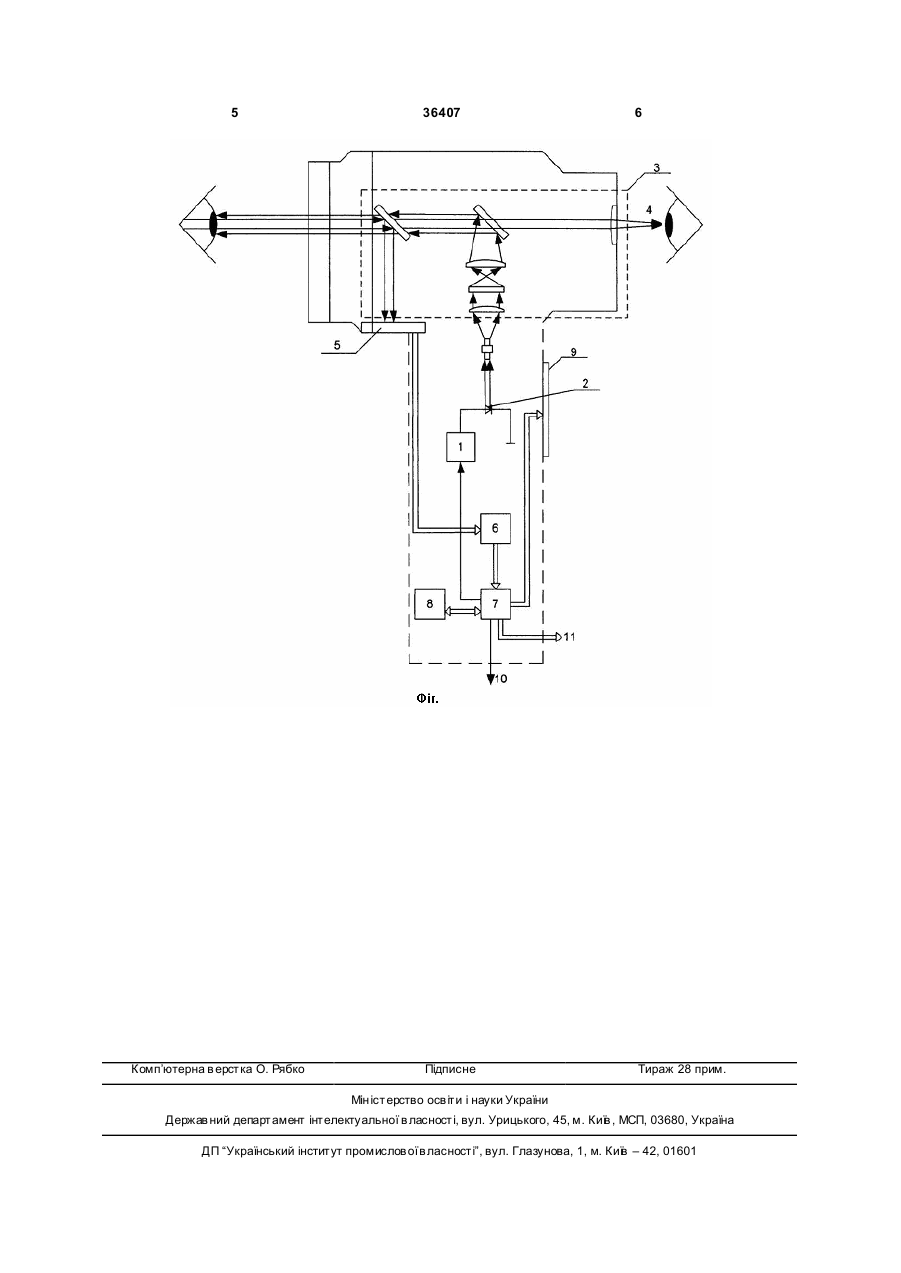

Оптико-електронний пристрій дослідження дна ока, який містить джерело світла, оптичну систему, мікропроцесорну систему, рідиннокристалічний дисплей, причому вихід джерела світла оптично пов'язаний з входом оптичної системи, мікропроцесорна система електрично пов'язана з рідинно-кристалічним дисплеєм, який відрізняється тим, що в нього введено блок керування 3 36407 аналогових перетворювачів, вихід блока цифроаналогових перетворювачів зв’язаний зі світловодами, які оптично зв’язані з входом фотошару. Недоліком пристрою є складна реалізація та недостатня достовірність дослідження дна ока за рахунок складності формування різних спектрів з мінімальною затримкою для оцінки зображення. В основу корисної моделі поставлено задачу розробки оптико-електронного пристрою дослідження дна ока, в якому за рахунок введення нових блоків та зв’язків між ними досягається можливість підвищення достовірності дослідження через скорочення часу оцінювання об’єктів дна ока на основі аналізу зображень, отриманих у різних спектрах за допомогою світловипромінювача, і їх миттєвого порівняння між собою з наступним записом в пам’ять та обробкою мікропроцесорною системою, а також підвищення точності оперативного дослідження зображень дна ока використовуючи ПЗЗ-матрицю, для оперативного контролю та підвищення вірогідності діагностики введено блок зразкових еталонів-масок. Поставлена задача вирішується тим, що в оптико-електронний пристрій дослідження дна ока, який містить джерело світла, оптичну систему, мікропроцесорну систему, рідинно-кристалічний дисплей, причому вихід джерела світла оптично пов’язаний з входом оптичної системи, мікропроцесорна система електрично пов’язана з рідиннокристалічним дисплеєм, введено блок керування світлодіодом, інформаційний вихід на око оператора, ПЗЗ-матрицю, блок попередньої обробки зображень, інформаційний вихід, вихід на мікроЕОМ, як джерело світла використано світлодіод, причому вхід блока керування світлодіодом електрично пов’язаний з виходом мікропроцесорної системи, а світлодіод електрично пов’язаний з виходом блока керування світлодіодом, вихід якого оптично пов’язаний з входом оптичної системи, вихід оптичної системи пов’язаний з входом ПЗЗматриці і з інформаційним виходом на око оператора, вхід блока попередньої обробки зображень електрично пов’язаний з виходом ПЗЗ-матриці, а його вихід електрично пов’язаний з входом мікропроцесорної системи, вихід мікропроцесорної системи з’єднаний з блоком зразкових еталонівмасок, інформаційним виходом пристрою та ви ходом на мікро-ЕОМ. На кресленні наведена структурна схема оптико-електронного пристрою дослідження дна ока. Пристрій містить послідовно розташовані блок керування світлодіодом 1, світлодіод 2, оптичну систему 3, інформаційний вихід на око оператора 4 4, ПЗЗ-матрицю 5, блок попередньої обробки зображень 6, мікропроцесорну систему 7, блок зразкових еталонів-масок 8, рідинно-кристалічний дисплей 9, інформаційний вихід 10, вихід на мікроЕОМ 11, причому вихід блока керування світлодіодом 1 електрично пов’язаний з світлодіодом 2, вихід світлодіода оптично пов’язаний з входом оптичної системи 3, вихід оптичної системи 3 пов’язаний з інформаційним виходом на око оператора 4, та входом ПЗЗ-матриці 5, вихід ПЗЗматриці 5 електрично пов’язаний з входом блока попередньої обробки зображень 6, вихід якого пов’язані з входом мікропроцесорної системи 7, мікропроцесорна система 7 електрично пов’язана з блоком зразкових еталонів-масок 8, рідиннокристалічним дисплеєм 9, вихід мікропроцесорної системи з’єднаний з інформаційним виходом пристрою 10, та ви ходом на мікро-ЕОМ 11. Пристрій працює таким чином. Мікропроцесорна система 7 формує за допомогою блока керування світлодіодом 1 світло з певним спектром, що випромінюється світлодіодом 2, яке потрапляє через оптичну систему 3 і освітлює рівномірно по всій площині дно ока пацієнта, зображення якого реєструється ПЗЗматрицею 5. Інформаційний вихід на око оператора 4, створений для точного направлення світлового потоку на дно ока пацієнта та обстеження його структури, далі інформація потрапляє на блок попередньої обробки зображень 6, який електрично з’єднаний з мікропроцесорною системою 7. Блок зразкових еталонів-масок 8, що введений для підвищення вірогідності діагностики, з’єднаний з мікропроцесорною системою 7, з якої інформація надходить на рідинно-кристалічний дисплей 9 для візуалізації. Вихід на мікро-ЕОМ 11 служить для передачі зображень через USB-порт, Ethernet, RS232 в мікро-ЕОМ для більш ретельного оброблення біомедичної інформації, а за допомогою інформаційного виходу 10 відбувається зв’язок з зовнішніми пристроями відображення інформації (принтер), пристроями збереження даних. Підвищення достовірності зображення досягається шляхом оцінювання зображення дна ока у різних спектрах з мінімальною затримкою за рахунок змінювання спектрів випромінювання світлодіода 2, миттєвого порівняння зображень між собою з наступним записом в пам’ять та обробкою мікропроцесорною системою 7, підвищення точності оперативного дослідження зображень дна ока використовуючи ПЗЗ-матрицю 5, для оперативного контролю та підвищення вірогідності діагностики введено блок зразкових еталонів-масок 8. 5 Комп’ютерна в ерстка О. Рябко 36407 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
