Спосіб вкладання та механічного з’єднання панелей
Формула / Реферат

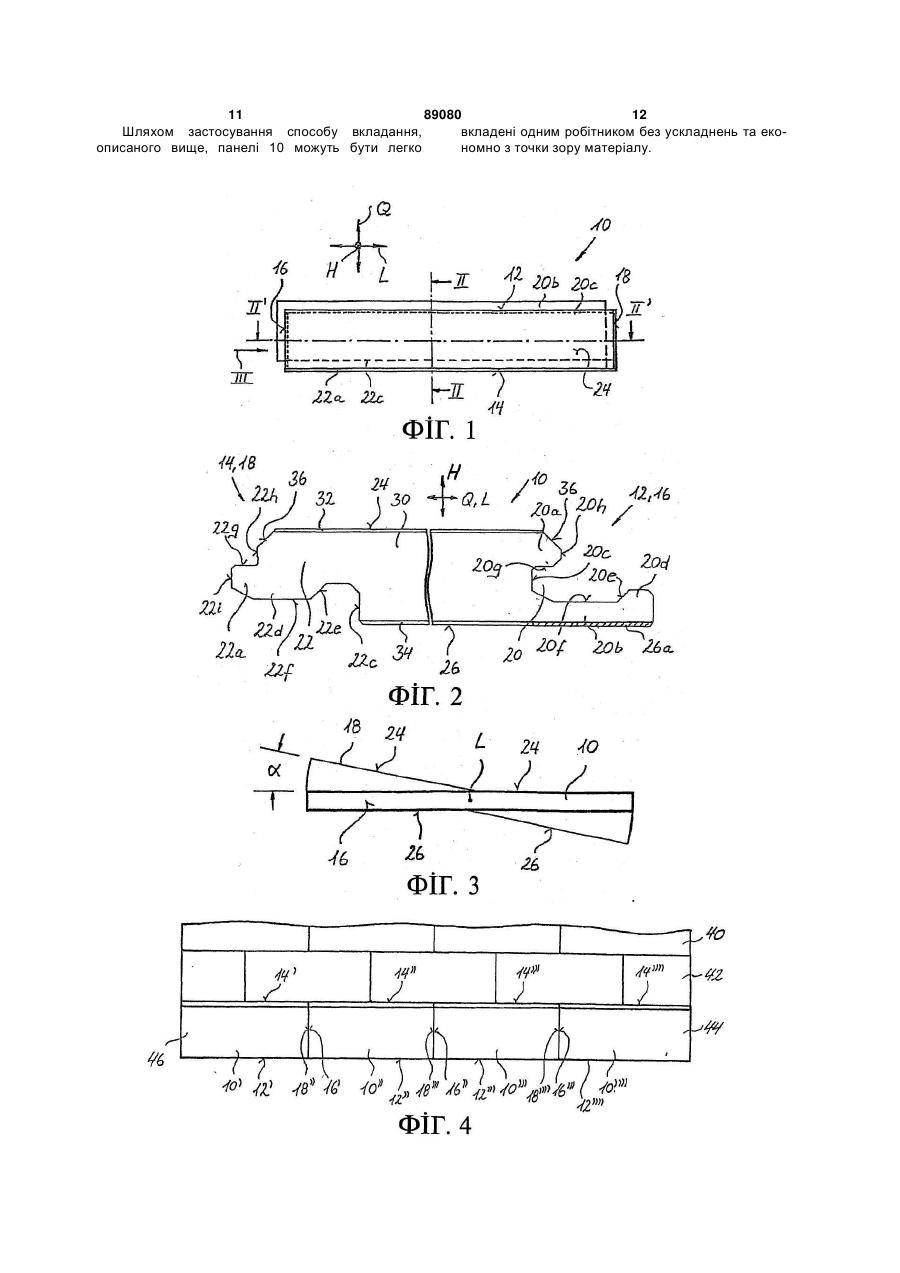

1. Спосіб вкладання та механічного з'єднання панелей (10) рядами (40, 42, 44), паралельними один одному,
причому панелі (10) мають відповідно першу пару бічних кромок (12, 14), розташованих одна навпроти одної, а також другу пару бічних кромок (16, 18), розташованих одна навпроти одної,
першу пару замикальних засобів (20, 22), виконаних на першій парі бічних кромок (12, 14), та другу пару замикальних засобів (20, 22), виконаних на другій парі бічних кромок (16, 18), причому пари замикальних засобів (20, 22) виконані по суті у вигляді гребеня (22) та паза (20) таким чином, що можливо зафіксувати дві сусідні панелі (10) між собою за допомогою замикальних засобів (20, 22) у напрямку (Н), перпендикулярному площині (L-Q) панелі, та у напрямку (L або Q), паралельному площині (L-Q) панелі та перпендикулярному відповідній бічній кромці (12, 14, 16, 18), та
гребінь (22) та паз (20) першої пари замикальних засобів (20, 22) виконані з можливістю з'єднання між собою шляхом їх введення один в одний з поворотом,
який відрізняється тим, що за способом

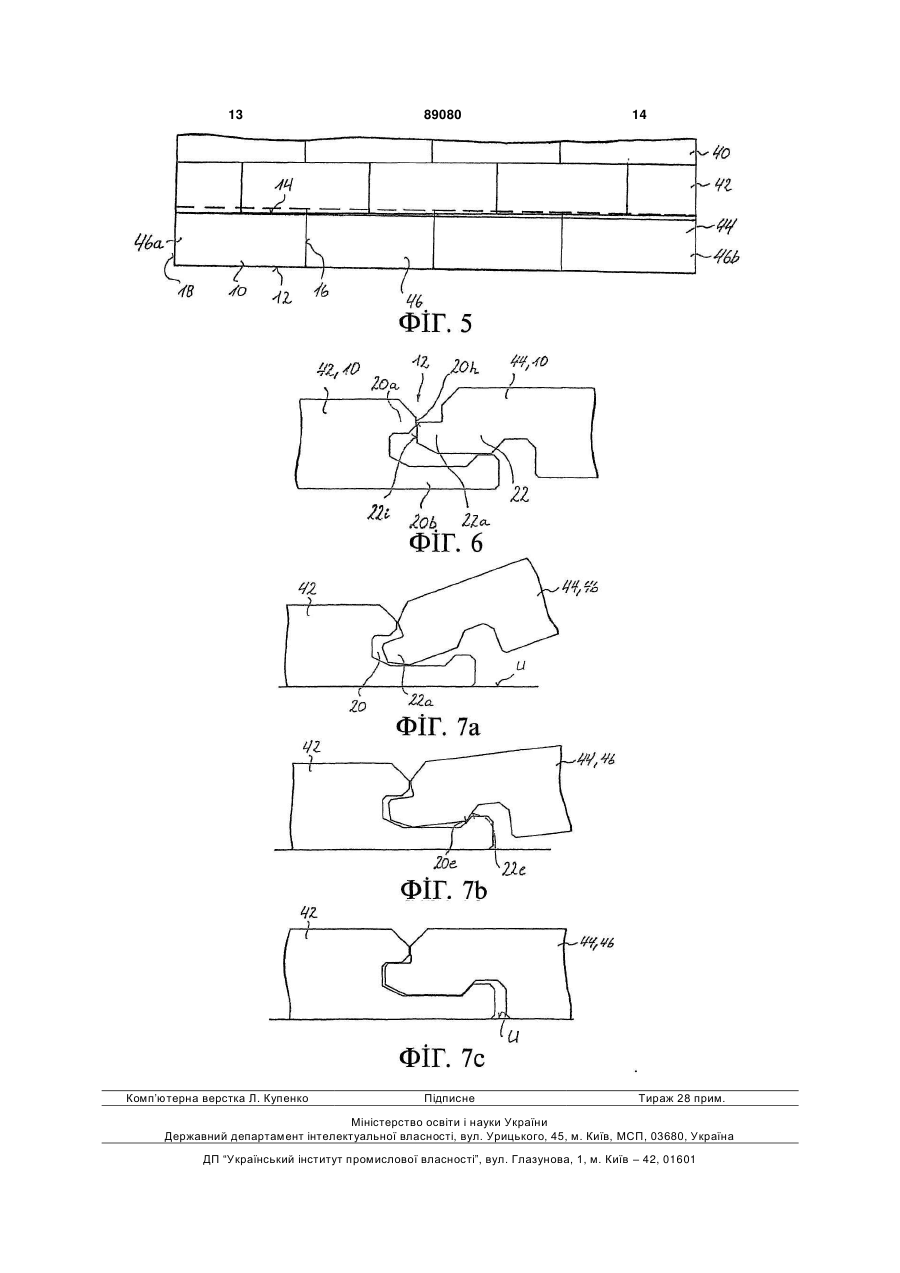

спочатку під час виконання першої операції множину панелей (10, 10'...) нового ряду (44) панелей з'єднують між собою у пари за допомогою замикальних засобів їхніх відповідних других пар замикальних засобів (20, 22) з утворенням блоків (46) панелей, ширина яких дорівнює розмірові панелей з нового ряду (44) панелей вздовж другої пари їхніх бічних кромок (16, 18), а довжина яких дорівнює сумі розмірів панелей з нового ряду (44) панелей вздовж першої пари їхніх бічних кромок (12, 14), що відповідає множині панелей з нового ряду (44) панелей,
блок (46) панелей прилягає до основи (U) після першої операції,
після цього під час виконання другої операції панелі з нового ряду (44) панелей, з'єднані між собою, з'єднують із панелями ряду (42) вже вкладених панелей шляхом введення один в одний замикальних засобів їхніх відповідних перших пар замикальних засобів (20, 22) з поворотом,
працюючи частинами у один або більше підетапів, починаючи від одного з кінців (46а) нового ряду (44) панелей з використанням гнучкості крутіння панелей (10, 10') відносно осі (L), паралельної першій парі бічних кромок (12, 14), пересуваються у поздовжньому напрямку до іншого кінця (46b), та
окремі панелі блока (46) панелей під час виконання цієї другої операції не пересуваються одна відносно одної вздовж другої пари їхніх бічних кромок (16, 18).
2. Спосіб за п. 1, який відрізняється тим, що під час введення панелей (10) одна в одну з поворотом спершу гребінь (22) панелей одного ряду (44) панелей вставляють у паз (20) панелей другого ряду (42) панелей, після чого, коли це здійснено вздовж усього нового ряду (44) панелей, панелі з нового ряду (44) панелей повертають таким чином, що лицьові поверхні (24) панелей ряду (42) вже вкладених панелей та нового ряду (44) панелей розташовуються по суті у одній площині.
3. Спосіб за п. 1 або 2, який відрізняється тим, що панелі нового ряду (44) панелей суміщають під час підготовки до першої операції або протягом виконання першої операції.
4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що панелі (10) вкладають з такою орієнтацією, що панелі ряду (42) вже вкладених панелей обернені своїми пазами (20) до панелей нового ряду (44) панелей.
5. Спосіб за п. 3 або 4, який відрізняється тим, що язичок (20а), що обмежує паз (20) та прилягає до лицьової поверхні (24) панелей ряду (42) вже вкладених панелей, використовують як стопор для гребеня (22) панелей нового ряду (44) панелей.

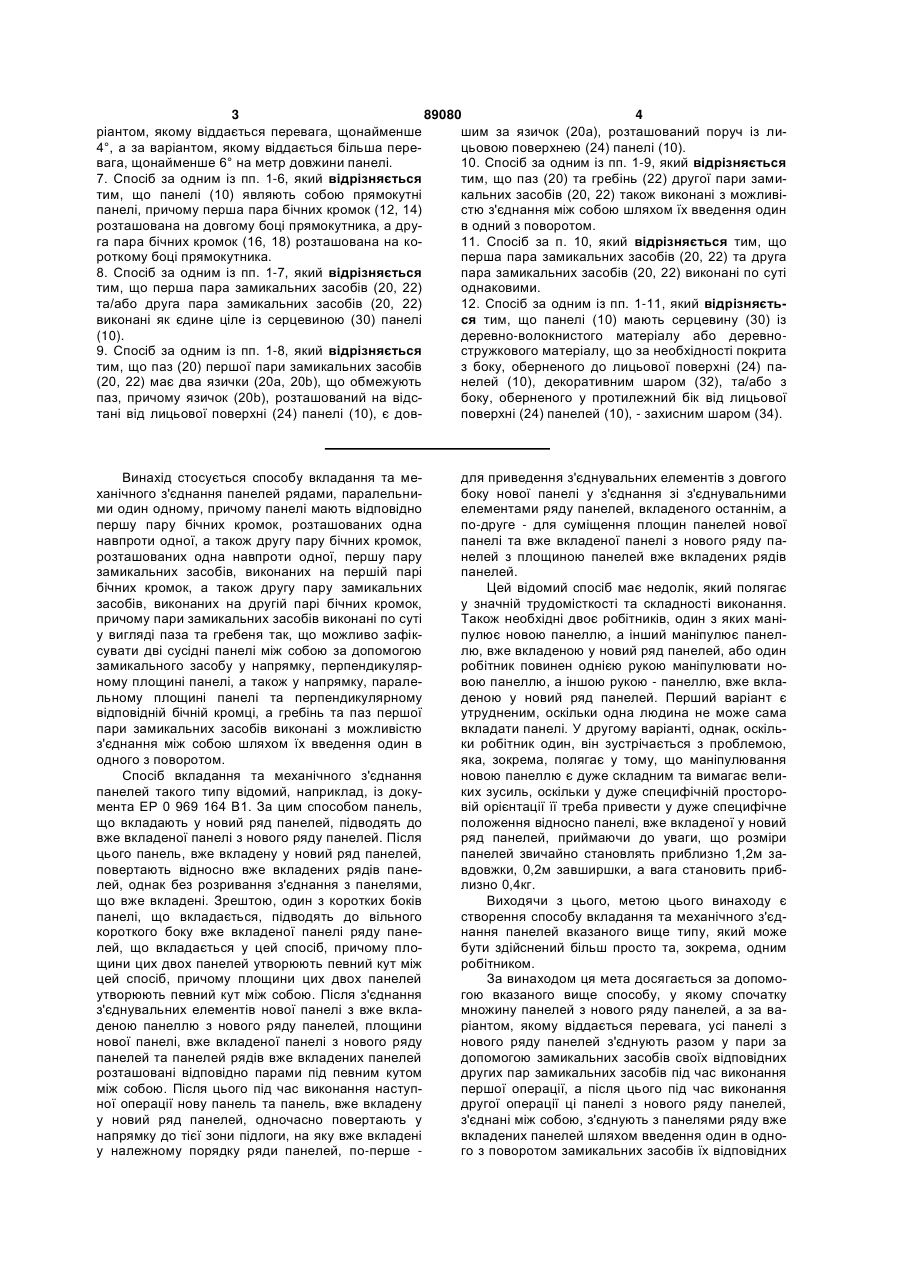

6. Спосіб за одним із пп. 1-5, який відрізняється тим, що гнучкість крутіння панелей (10) відносно осі (L), по суті паралельної першій парі їхніх бічних кромок (12, 14), становить щонайменше 2°, за варіантом, якому віддається перевага, щонайменше 4°, а за варіантом, якому віддається більша перевага, щонайменше 6° на метр довжини панелі.
7. Спосіб за одним із пп. 1-6, який відрізняється тим, що панелі (10) являють собою прямокутні панелі, причому перша пара бічних кромок (12, 14) розташована на довгому боці прямокутника, а друга пара бічних кромок (16, 18) розташована на короткому боці прямокутника.
8. Спосіб за одним із пп. 1-7, який відрізняється тим, що перша пара замикальних засобів (20, 22) та/або друга пара замикальних засобів (20, 22) виконані як єдине ціле із серцевиною (30) панелі (10).
9. Спосіб за одним із пп. 1-8, який відрізняється тим, що паз (20) першої пари замикальних засобів (20, 22) має два язички (20а, 20b), що обмежують паз, причому язичок (20b), розташований на відстані від лицьової поверхні (24) панелі (10), є довшим за язичок (20а), розташований поруч із лицьовою поверхнею (24) панелі (10).
10. Спосіб за одним із пп. 1-9, який відрізняється тим, що паз (20) та гребінь (22) другої пари замикальних засобів (20, 22) також виконані з можливістю з'єднання між собою шляхом їх введення один в одний з поворотом.
11. Спосіб за п. 10, який відрізняється тим, що перша пара замикальних засобів (20, 22) та друга пара замикальних засобів (20, 22) виконані по суті однаковими.
12. Спосіб за одним із пп. 1-11, який відрізняється тим, що панелі (10) мають серцевину (30) із деревно-волокнистого матеріалу або деревно-стружкового матеріалу, що за необхідності покрита з боку, оберненого до лицьової поверхні (24) панелей (10), декоративним шаром (32), та/або з боку, оберненого у протилежний бік від лицьової поверхні (24) панелей (10), - захисним шаром (34).
Текст

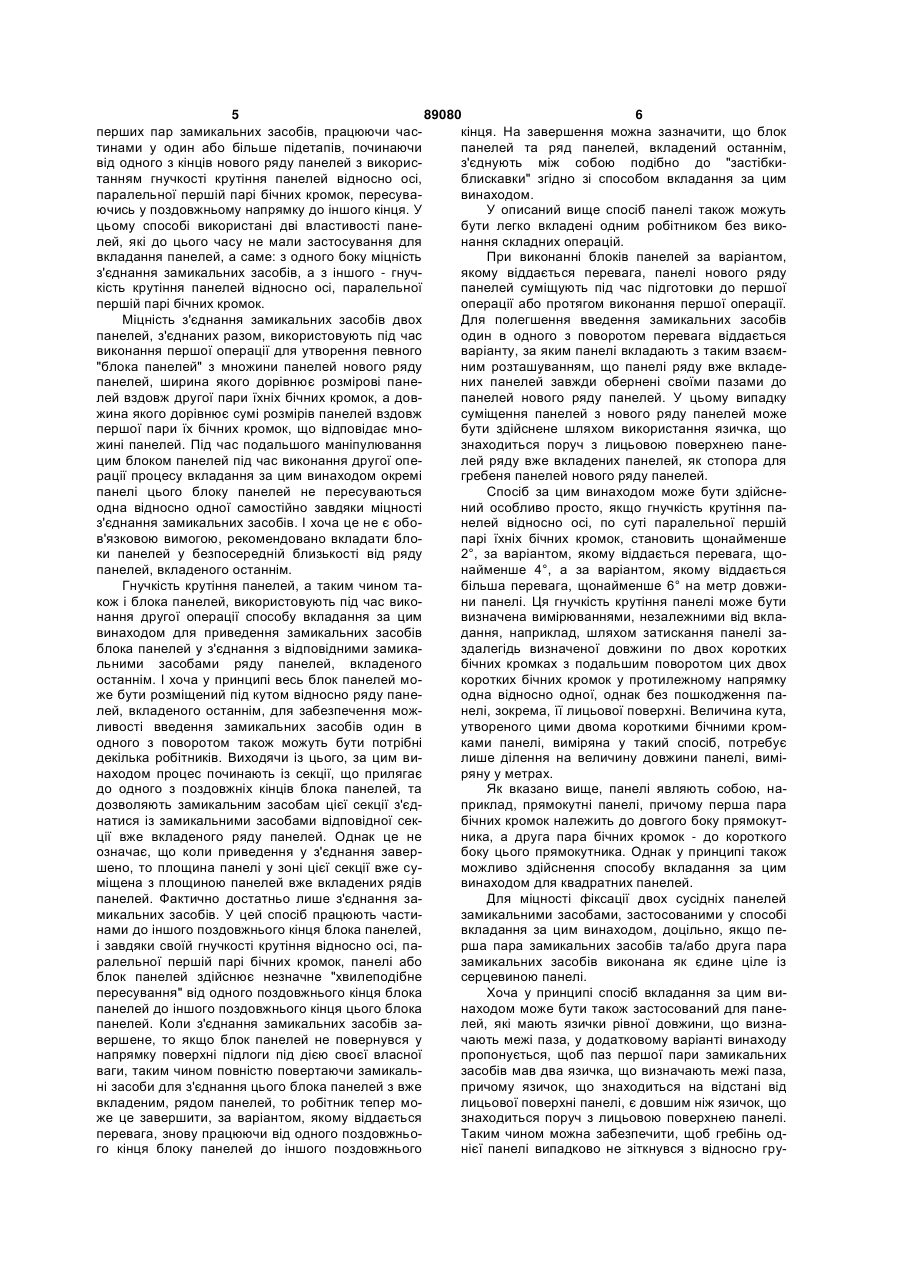

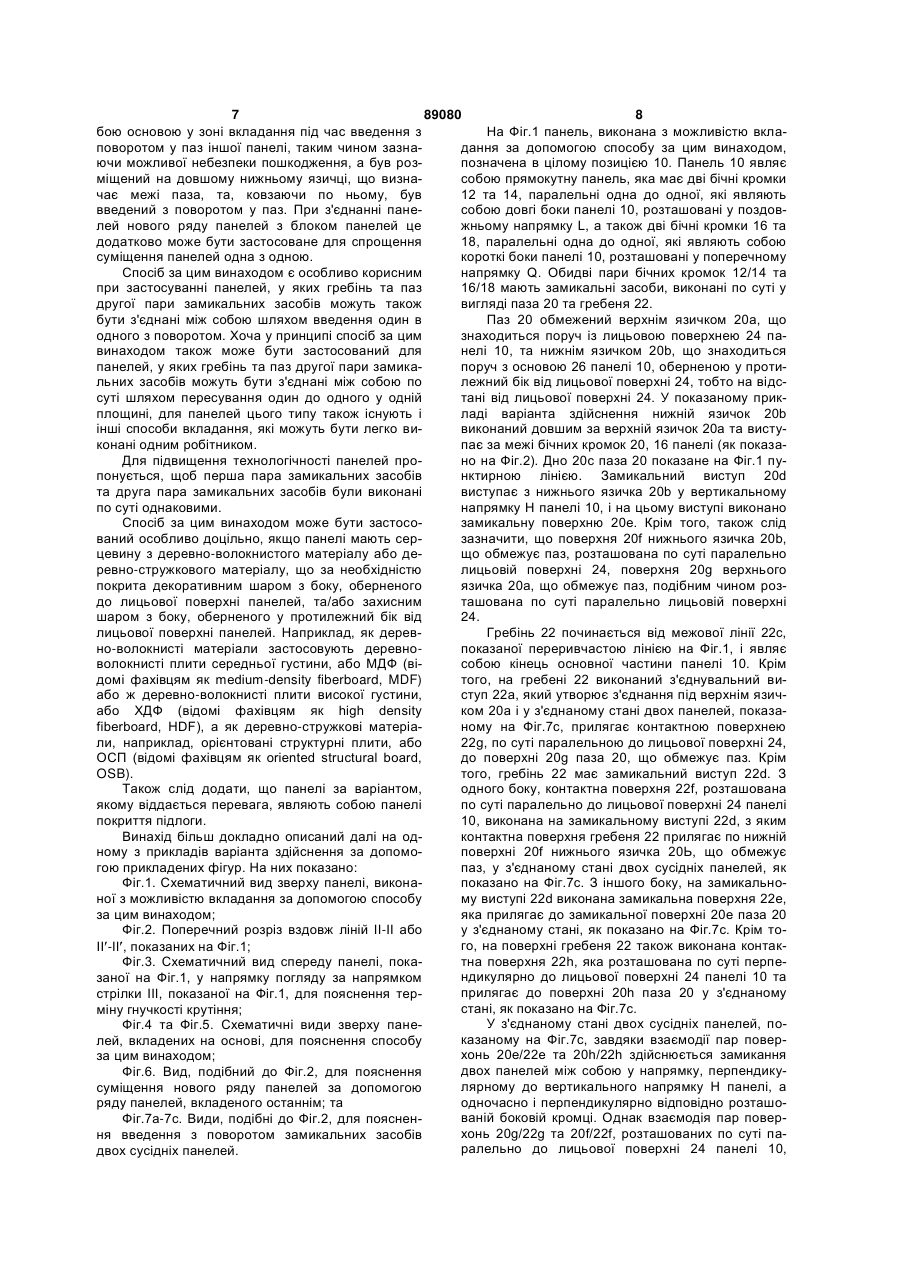

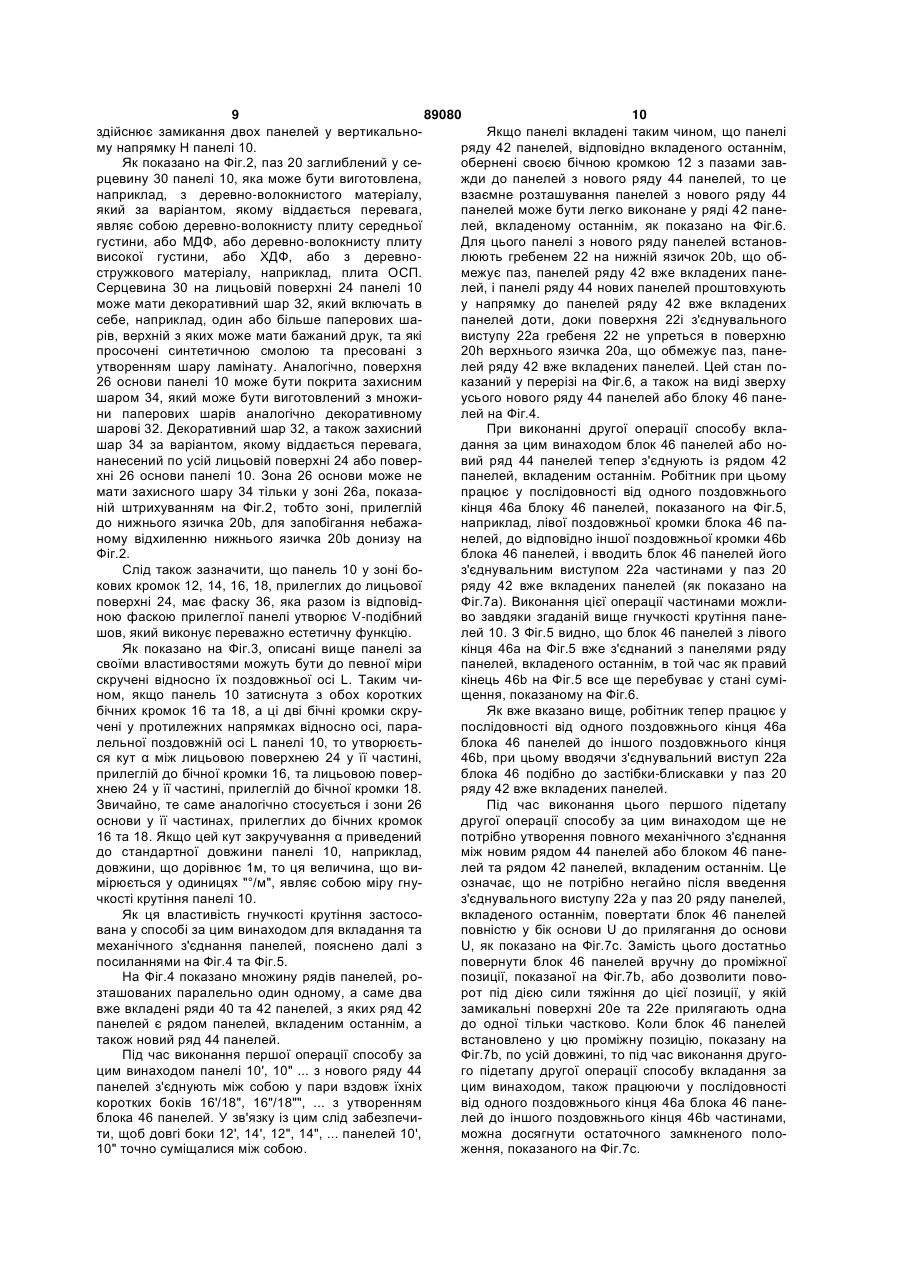

1. Спосіб вкладання та механічного з'єднання панелей (10) рядами (40, 42, 44), паралельними один одному, причому панелі (10) мають відповідно першу пару бічних кромок (12, 14), розташованих одна навпроти одної, а також другу пару бічних кромок (16, 18), розташованих одна навпроти одної, першу пару замикальних засобів (20, 22), виконаних на першій парі бічних кромок (12, 14), та другу пару замикальних засобів (20, 22), виконаних на другій парі бічних кромок (16, 18), причому пари замикальних засобів (20, 22) виконані по суті у вигляді гребеня (22) та паза (20) таким чином, що можливо зафіксувати дві сусідні панелі (10) між собою за допомогою замикальних засобів (20, 22) у напрямку (Н), перпендикулярному площині (L-Q) панелі, та у напрямку (L або Q), паралельному площині (L-Q) панелі та перпендикулярному відповідній бічній кромці (12, 14, 16, 18), та гребінь (22) та паз (20) першої пари замикальних засобів (20, 22) виконані з можливістю з'єднання між собою шляхом їх введення один в одний з поворотом, який відрізняється тим, що за способом спочатку під час виконання першої операції множину панелей (10, 10'...) нового ряду (44) панелей з'єднують між собою у пари за допомогою замикальних засобів їхніх відповідних других пар замикальних засобів (20, 22) з утворенням блоків (46) панелей, ширина яких дорівнює розмірові панелей з нового ряду (44) панелей вздовж другої пари їхніх бічних кромок (16, 18), а довжина яких дорівнює сумі розмірів панелей з нового ряду (44) панелей вздовж першої пари їхніх бічних кромок (12, 2 (19) 1 3 89080 4 ріантом, якому віддається перевага, щонайменше шим за язичок (20а), розташований поруч із ли4°, а за варіантом, якому віддається більша перецьовою поверхнею (24) панелі (10). вага, щонайменше 6° на метр довжини панелі. 10. Спосіб за одним із пп. 1-9, який відрізняється 7. Спосіб за одним із пп. 1-6, який відрізняється тим, що паз (20) та гребінь (22) другої пари замитим, що панелі (10) являють собою прямокутні кальних засобів (20, 22) також виконані з можливіпанелі, причому перша пара бічних кромок (12, 14) стю з'єднання між собою шляхом їх введення один розташована на довгому боці прямокутника, а друв одний з поворотом. га пара бічних кромок (16, 18) розташована на ко11. Спосіб за п. 10, який відрізняється тим, що роткому боці прямокутника. перша пара замикальних засобів (20, 22) та друга 8. Спосіб за одним із пп. 1-7, який відрізняється пара замикальних засобів (20, 22) виконані по суті тим, що перша пара замикальних засобів (20, 22) однаковими. та/або друга пара замикальних засобів (20, 22) 12. Спосіб за одним із пп. 1-11, який відрізняєтьвиконані як єдине ціле із серцевиною (30) панелі ся тим, що панелі (10) мають серцевину (30) із (10). деревно-волокнистого матеріалу або деревно9. Спосіб за одним із пп. 1-8, який відрізняється стружкового матеріалу, що за необхідності покрита тим, що паз (20) першої пари замикальних засобів з боку, оберненого до лицьової поверхні (24) па(20, 22) має два язички (20а, 20b), що обмежують нелей (10), декоративним шаром (32), та/або з паз, причому язичок (20b), розташований на відсбоку, оберненого у протилежний бік від лицьової тані від лицьової поверхні (24) панелі (10), є довповерхні (24) панелей (10), - захисним шаром (34). Винахід стосується способу вкладання та механічного з'єднання панелей рядами, паралельними один одному, причому панелі мають відповідно першу пару бічних кромок, розташованих одна навпроти одної, а також другу пару бічних кромок, розташованих одна навпроти одної, першу пару замикальних засобів, виконаних на першій парі бічних кромок, а також другу пару замикальних засобів, виконаних на другій парі бічних кромок, причому пари замикальних засобів виконані по суті у вигляді паза та гребеня так, що можливо зафіксувати дві сусідні панелі між собою за допомогою замикального засобу у напрямку, перпендикулярному площині панелі, а також у напрямку, паралельному площині панелі та перпендикулярному відповідній бічній кромці, а гребінь та паз першої пари замикальних засобів виконані з можливістю з'єднання між собою шляхом їх введення один в одного з поворотом. Спосіб вкладання та механічного з'єднання панелей такого типу відомий, наприклад, із документа ЕР 0 969 164 В1. За цим способом панель, що вкладають у новий ряд панелей, підводять до вже вкладеної панелі з нового ряду панелей. Після цього панель, вже вкладену у новий ряд панелей, повертають відносно вже вкладених рядів панелей, однак без розривання з'єднання з панелями, що вже вкладені. Зрештою, один з коротких боків панелі, що вкладається, підводять до вільного короткого боку вже вкладеної панелі ряду панелей, що вкладається у цей спосіб, причому площини цих двох панелей утворюють певний кут між цей спосіб, причому площини цих двох панелей утворюють певний кут між собою. Після з'єднання з'єднувальних елементів нової панелі з вже вкладеною панеллю з нового ряду панелей, площини нової панелі, вже вкладеної панелі з нового ряду панелей та панелей рядів вже вкладених панелей розташовані відповідно парами під певним кутом між собою. Після цього під час виконання наступної операції нову панель та панель, вже вкладену у новий ряд панелей, одночасно повертають у напрямку до тієї зони підлоги, на яку вже вкладені у належному порядку ряди панелей, по-перше для приведення з'єднувальних елементів з довгого боку нової панелі у з'єднання зі з'єднувальними елементами ряду панелей, вкладеного останнім, а по-друге - для суміщення площин панелей нової панелі та вже вкладеної панелі з нового ряду панелей з площиною панелей вже вкладених рядів панелей. Цей відомий спосіб має недолік, який полягає у значній трудомісткості та складності виконання. Також необхідні двоє робітників, один з яких маніпулює новою панеллю, а інший маніпулює панеллю, вже вкладеною у новий ряд панелей, або один робітник повинен однією рукою маніпулювати новою панеллю, а іншою рукою - панеллю, вже вкладеною у новий ряд панелей. Перший варіант є утрудненим, оскільки одна людина не може сама вкладати панелі. У другому варіанті, однак, оскільки робітник один, він зустрічається з проблемою, яка, зокрема, полягає у тому, що маніпулювання новою панеллю є дуже складним та вимагає великих зусиль, оскільки у дуже специфічній просторовій орієнтації її треба привести у дуже специфічне положення відносно панелі, вже вкладеної у новий ряд панелей, приймаючи до уваги, що розміри панелей звичайно становлять приблизно 1,2м завдовжки, 0,2м завширшки, а вага становить приблизно 0,4кг. Виходячи з цього, метою цього винаходу є створення способу вкладання та механічного з'єднання панелей вказаного вище типу, який може бути здійснений більш просто та, зокрема, одним робітником. За винаходом ця мета досягається за допомогою вказаного вище способу, у якому спочатку множину панелей з нового ряду панелей, а за варіантом, якому віддається перевага, усі панелі з нового ряду панелей з'єднують разом у пари за допомогою замикальних засобів своїх відповідних других пар замикальних засобів під час виконання першої операції, а після цього під час виконання другої операції ці панелі з нового ряду панелей, з'єднані між собою, з'єднують з панелями ряду вже вкладених панелей шляхом введення один в одного з поворотом замикальних засобів їх відповідних 5 89080 6 перших пар замикальних засобів, працюючи часкінця. На завершення можна зазначити, що блок тинами у один або більше підетапів, починаючи панелей та ряд панелей, вкладений останнім, від одного з кінців нового ряду панелей з викорисз'єднують між собою подібно до "застібкитанням гнучкості крутіння панелей відносно осі, блискавки" згідно зі способом вкладання за цим паралельної першій парі бічних кромок, пересувавинаходом. ючись у поздовжньому напрямку до іншого кінця. У У описаний вище спосіб панелі також можуть цьому способі використані дві властивості панебути легко вкладені одним робітником без виколей, які до цього часу не мали застосування для нання складних операцій. вкладання панелей, а саме: з одного боку міцність При виконанні блоків панелей за варіантом, з'єднання замикальних засобів, а з іншого - гнучякому віддається перевага, панелі нового ряду кість крутіння панелей відносно осі, паралельної панелей суміщують під час підготовки до першої першій парі бічних кромок. операції або протягом виконання першої операції. Міцність з'єднання замикальних засобів двох Для полегшення введення замикальних засобів панелей, з'єднаних разом, використовують під час один в одного з поворотом перевага віддається виконання першої операції для утворення певного варіанту, за яким панелі вкладають з таким взаєм"блока панелей" з множини панелей нового ряду ним розташуванням, що панелі ряду вже вкладепанелей, ширина якого дорівнює розмірові панених панелей завжди обернені своїми пазами до лей вздовж другої пари їхніх бічних кромок, а довпанелей нового ряду панелей. У цьому випадку жина якого дорівнює сумі розмірів панелей вздовж суміщення панелей з нового ряду панелей може першої пари їх бічних кромок, що відповідає мнобути здійснене шляхом використання язичка, що жині панелей. Під час подальшого маніпулювання знаходиться поруч з лицьовою поверхнею панецим блоком панелей під час виконання другої опелей ряду вже вкладених панелей, як стопора для рації процесу вкладання за цим винаходом окремі гребеня панелей нового ряду панелей. панелі цього блоку панелей не пересуваються Спосіб за цим винаходом може бути здійснеодна відносно одної самостійно завдяки міцності ний особливо просто, якщо гнучкість крутіння паз'єднання замикальних засобів. І хоча це не є обонелей відносно осі, по суті паралельної першій в'язковою вимогою, рекомендовано вкладати блопарі їхніх бічних кромок, становить щонайменше ки панелей у безпосередній близькості від ряду 2°, за варіантом, якому віддається перевага, щопанелей, вкладеного останнім. найменше 4°, а за варіантом, якому віддається Гнучкість крутіння панелей, а таким чином табільша перевага, щонайменше 6° на метр довжикож і блока панелей, використовують під час викони панелі. Ця гнучкість крутіння панелі може бути нання другої операції способу вкладання за цим визначена вимірюваннями, незалежними від вклавинаходом для приведення замикальних засобів дання, наприклад, шляхом затискання панелі заблока панелей у з'єднання з відповідними замиказдалегідь визначеної довжини по двох коротких льними засобами ряду панелей, вкладеного бічних кромках з подальшим поворотом цих двох останнім. І хоча у принципі весь блок панелей мокоротких бічних кромок у протилежному напрямку же бути розміщений під кутом відносно ряду панеодна відносно одної, однак без пошкодження палей, вкладеного останнім, для забезпечення можнелі, зокрема, її лицьової поверхні. Величина кута, ливості введення замикальних засобів один в утвореного цими двома короткими бічними кромодного з поворотом також можуть бути потрібні ками панелі, виміряна у такий спосіб, потребує декілька робітників. Виходячи із цього, за цим вилише ділення на величину довжини панелі, вимінаходом процес починають із секції, що прилягає ряну у метрах. до одного з поздовжніх кінців блока панелей, та Як вказано вище, панелі являють собою, надозволяють замикальним засобам цієї секції з'єдприклад, прямокутні панелі, причому перша пара натися із замикальними засобами відповідної секбічних кромок належить до довгого боку прямокутції вже вкладеного ряду панелей. Однак це не ника, а друга пара бічних кромок - до короткого означає, що коли приведення у з'єднання завербоку цього прямокутника. Однак у принципі також шено, то площина панелі у зоні цієї секції вже суможливо здійснення способу вкладання за цим міщена з площиною панелей вже вкладених рядів винаходом для квадратних панелей. панелей. Фактично достатньо лише з'єднання заДля міцності фіксації двох сусідніх панелей микальних засобів. У цей спосіб працюють частизамикальними засобами, застосованими у способі нами до іншого поздовжнього кінця блока панелей, вкладання за цим винаходом, доцільно, якщо пеі завдяки своїй гнучкості крутіння відносно осі, парша пара замикальних засобів та/або друга пара ралельної першій парі бічних кромок, панелі або замикальних засобів виконана як єдине ціле із блок панелей здійснює незначне "хвилеподібне серцевиною панелі. пересування" від одного поздовжнього кінця блока Хоча у принципі спосіб вкладання за цим випанелей до іншого поздовжнього кінця цього блока находом може бути також застосований для панепанелей. Коли з'єднання замикальних засобів залей, які мають язички рівної довжини, що визнавершене, то якщо блок панелей не повернувся у чають межі паза, у додатковому варіанті винаходу напрямку поверхні підлоги під дією своєї власної пропонується, щоб паз першої пари замикальних ваги, таким чином повністю повертаючи замикальзасобів мав два язичка, що визначають межі паза, ні засоби для з'єднання цього блока панелей з вже причому язичок, що знаходиться на відстані від вкладеним, рядом панелей, то робітник тепер молицьової поверхні панелі, є довшим ніж язичок, що же це завершити, за варіантом, якому віддається знаходиться поруч з лицьовою поверхнею панелі. перевага, знову працюючи від одного поздовжньоТаким чином можна забезпечити, щоб гребінь одго кінця блоку панелей до іншого поздовжнього нієї панелі випадково не зіткнувся з відносно гру 7 89080 8 бою основою у зоні вкладання під час введення з На Фіг.1 панель, виконана з можливістю вклаповоротом у паз іншої панелі, таким чином зазнадання за допомогою способу за цим винаходом, ючи можливої небезпеки пошкодження, а був розпозначена в цілому позицією 10. Панель 10 являє міщений на довшому нижньому язичці, що визнасобою прямокутну панель, яка має дві бічні кромки чає межі паза, та, ковзаючи по ньому, був 12 та 14, паралельні одна до одної, які являють введений з поворотом у паз. При з'єднанні панесобою довгі боки панелі 10, розташовані у поздовлей нового ряду панелей з блоком панелей це жньому напрямку L, а також дві бічні кромки 16 та додатково може бути застосоване для спрощення 18, паралельні одна до одної, які являють собою суміщення панелей одна з одною. короткі боки панелі 10, розташовані у поперечному Спосіб за цим винаходом є особливо корисним напрямку Q. Обидві пари бічних кромок 12/14 та при застосуванні панелей, у яких гребінь та паз 16/18 мають замикальні засоби, виконані по суті у другої пари замикальних засобів можуть також вигляді паза 20 та гребеня 22. бути з'єднані між собою шляхом введення один в Паз 20 обмежений верхнім язичком 20а, що одного з поворотом. Хоча у принципі спосіб за цим знаходиться поруч із лицьовою поверхнею 24 павинаходом також може бути застосований для нелі 10, та нижнім язичком 20b, що знаходиться панелей, у яких гребінь та паз другої пари замикапоруч з основою 26 панелі 10, оберненою у протильних засобів можуть бути з'єднані між собою по лежний бік від лицьової поверхні 24, тобто на відссуті шляхом пересування один до одного у одній тані від лицьової поверхні 24. У показаному прикплощині, для панелей цього типу також існують і ладі варіанта здійснення нижній язичок 20b інші способи вкладання, які можуть бути легко вивиконаний довшим за верхній язичок 20а та вистуконані одним робітником. пає за межі бічних кромок 20, 16 панелі (як показаДля підвищення технологічності панелей проно на Фіг.2). Дно 20с паза 20 показане на Фіг.1 пупонується, щоб перша пара замикальних засобів нктирною лінією. Замикальний виступ 20d та друга пара замикальних засобів були виконані виступає з нижнього язичка 20b у вертикальному по суті однаковими. напрямку Η панелі 10, і на цьому виступі виконано Спосіб за цим винаходом може бути застосозамикальну поверхню 20е. Крім того, також слід ваний особливо доцільно, якщо панелі мають серзазначити, що поверхня 20f нижнього язичка 20b, цевину з деревно-волокнистого матеріалу або дещо обмежує паз, розташована по суті паралельно ревно-стружкового матеріалу, що за необхідністю лицьовій поверхні 24, поверхня 20g верхнього покрита декоративним шаром з боку, оберненого язичка 20а, що обмежує паз, подібним чином роздо лицьової поверхні панелей, та/або захисним ташована по суті паралельно лицьовій поверхні шаром з боку, оберненого у протилежний бік від 24. лицьової поверхні панелей. Наприклад, як деревГребінь 22 починається від межової лінії 22с, но-волокнисті матеріали застосовують деревнопоказаної переривчастою лінією на Фіг.1, і являє волокнисті плити середньої густини, або МДФ (вісобою кінець основної частини панелі 10. Крім домі фахівцям як medium-density fiberboard, MDF) того, на гребені 22 виконаний з'єднувальний виабо ж деревно-волокнисті плити високої густини, ступ 22а, який утворює з'єднання під верхнім язичабо ХДФ (відомі фахівцям як high density ком 20а і у з'єднаному стані двох панелей, показаfiberboard, HDF), а як деревно-стружкові матеріаному на Фіг.7с, прилягає контактною поверхнею ли, наприклад, орієнтовані структурні плити, або 22g, по суті паралельною до лицьової поверхні 24, ОСП (відомі фахівцям як oriented structural board, до поверхні 20g паза 20, що обмежує паз. Крім OSB). того, гребінь 22 має замикальний виступ 22d. З Також слід додати, що панелі за варіантом, одного боку, контактна поверхня 22f, розташована якому віддається перевага, являють собою панелі по суті паралельно до лицьової поверхні 24 панелі покриття підлоги. 10, виконана на замикальному виступі 22d, з яким Винахід більш докладно описаний далі на одконтактна поверхня гребеня 22 прилягає по нижній ному з прикладів варіанта здійснення за допомоповерхні 20f нижнього язичка 20Ь, що обмежує гою прикладених фігур. На них показано: паз, у з'єднаному стані двох сусідніх панелей, як Фіг.1. Схематичний вид зверху панелі, виконапоказано на Фіг.7с. З іншого боку, на замикальноної з можливістю вкладання за допомогою способу му виступі 22d виконана замикальна поверхня 22е, за цим винаходом; яка прилягає до замикальної поверхні 20е паза 20 Фіг.2. Поперечний розріз вздовж ліній ІІ-ІІ або у з'єднаному стані, як показано на Фіг.7с. Крім того, на поверхні гребеня 22 також виконана контакІІ -ІІ , показаних на Фіг.1; тна поверхня 22h, яка розташована по суті перпеФіг.3. Схематичний вид спереду панелі, покандикулярно до лицьової поверхні 24 панелі 10 та заної на Фіг.1, у напрямку погляду за напрямком прилягає до поверхні 20h паза 20 у з'єднаному стрілки III, показаної на Фіг.1, для пояснення терстані, як показано на Фіг.7с. міну гнучкості крутіння; У з'єднаному стані двох сусідніх панелей, поФіг.4 та Фіг.5. Схематичні види зверху панеказаному на Фіг.7с, завдяки взаємодії пар поверлей, вкладених на основі, для пояснення способу хонь 20е/22е та 20h/22h здійснюється замикання за цим винаходом; двох панелей між собою у напрямку, перпендикуФіг.6. Вид, подібний до Фіг.2, для пояснення лярному до вертикального напрямку Η панелі, а суміщення нового ряду панелей за допомогою одночасно і перпендикулярно відповідно розташоряду панелей, вкладеного останнім; та ваній боковій кромці. Однак взаємодія пар поверФіг.7а-7с. Види, подібні до Фіг.2, для поясненхонь 20g/22g та 20f/22f, розташованих по суті паня введення з поворотом замикальних засобів ралельно до лицьової поверхні 24 панелі 10, двох сусідніх панелей. 9 89080 10 здійснює замикання двох панелей у вертикальноЯкщо панелі вкладені таким чином, що панелі му напрямку Η панелі 10. ряду 42 панелей, відповідно вкладеного останнім, Як показано на Фіг.2, паз 20 заглиблений у сеобернені своєю бічною кромкою 12 з пазами заврцевину 30 панелі 10, яка може бути виготовлена, жди до панелей з нового ряду 44 панелей, то це наприклад, з деревно-волокнистого матеріалу, взаємне розташування панелей з нового ряду 44 який за варіантом, якому віддається перевага, панелей може бути легко виконане у ряді 42 панеявляє собою деревно-волокнисту плиту середньої лей, вкладеному останнім, як показано на Фіг.6. густини, або МДФ, або деревно-волокнисту плиту Для цього панелі з нового ряду панелей встановвисокої густини, або ХДФ, або з деревнолюють гребенем 22 на нижній язичок 20b, що обстружкового матеріалу, наприклад, плита ОСП. межує паз, панелей ряду 42 вже вкладених панеСерцевина 30 на лицьовій поверхні 24 панелі 10 лей, і панелі ряду 44 нових панелей проштовхують може мати декоративний шар 32, який включать в у напрямку до панелей ряду 42 вже вкладених себе, наприклад, один або більше паперових шапанелей доти, доки поверхня 22і з'єднувального рів, верхній з яких може мати бажаний друк, та які виступу 22а гребеня 22 не упреться в поверхню просочені синтетичною смолою та пресовані з 20h верхнього язичка 20а, що обмежує паз, панеутворенням шару ламінату. Аналогічно, поверхня лей ряду 42 вже вкладених панелей. Цей стан по26 основи панелі 10 може бути покрита захисним казаний у перерізі на Фіг.6, а також на виді зверху шаром 34, який може бути виготовлений з множиусього нового ряду 44 панелей або блоку 46 панени паперових шарів аналогічно декоративному лей на Фіг.4. шарові 32. Декоративний шар 32, а також захисний При виконанні другої операції способу вклашар 34 за варіантом, якому віддається перевага, дання за цим винаходом блок 46 панелей або нонанесений по усій лицьовій поверхні 24 або повервий ряд 44 панелей тепер з'єднують із рядом 42 хні 26 основи панелі 10. Зона 26 основи може не панелей, вкладеним останнім. Робітник при цьому мати захисного шару 34 тільки у зоні 26а, показапрацює у послідовності від одного поздовжнього ній штрихуванням на Фіг.2, тобто зоні, прилеглій кінця 46а блоку 46 панелей, показаного на Фіг.5, до нижнього язичка 20b, для запобігання небажанаприклад, лівої поздовжньої кромки блока 46 паному відхиленню нижнього язичка 20b донизу на нелей, до відповідно іншої поздовжньої кромки 46b Фіг.2. блока 46 панелей, і вводить блок 46 панелей його Слід також зазначити, що панель 10 у зоні боз'єднувальним виступом 22а частинами у паз 20 кових кромок 12, 14, 16, 18, прилеглих до лицьової ряду 42 вже вкладених панелей (як показано на поверхні 24, має фаску 36, яка разом із відповідФіг.7а). Виконання цієї операції частинами можлиною фаскою прилеглої панелі утворює V-подібний во завдяки згаданій вище гнучкості крутіння панешов, який виконує переважно естетичну функцію. лей 10. З Фіг.5 видно, що блок 46 панелей з лівого Як показано на Фіг.3, описані вище панелі за кінця 46а на Фіг.5 вже з'єднаний з панелями ряду своїми властивостями можуть бути до певної міри панелей, вкладеного останнім, в той час як правий скручені відносно їх поздовжньої осі L. Таким чикінець 46b на Фіг.5 все ще перебуває у стані суміном, якщо панель 10 затиснута з обох коротких щення, показаному на Фіг.6. бічних кромок 16 та 18, а ці дві бічні кромки скруЯк вже вказано вище, робітник тепер працює у чені у протилежних напрямках відносно осі, парапослідовності від одного поздовжнього кінця 46а лельної поздовжній осі L панелі 10, то утворюєтьблока 46 панелей до іншого поздовжнього кінця ся кут α між лицьовою поверхнею 24 у її частині, 46b, при цьому вводячи з'єднувальний виступ 22а прилеглій до бічної кромки 16, та лицьовою поверблока 46 подібно до застібки-блискавки у паз 20 хнею 24 у її частині, прилеглій до бічної кромки 18. ряду 42 вже вкладених панелей. Звичайно, те саме аналогічно стосується і зони 26 Під час виконання цього першого підетапу основи у її частинах, прилеглих до бічних кромок другої операції способу за цим винаходом ще не 16 та 18. Якщо цей кут закручування α приведений потрібно утворення повного механічного з'єднання до стандартної довжини панелі 10, наприклад, між новим рядом 44 панелей або блоком 46 панедовжини, що дорівнює 1м, то ця величина, що вилей та рядом 42 панелей, вкладеним останнім. Це мірюється у одиницях "°/м", являє собою міру гнуозначає, що не потрібно негайно після введення чкості крутіння панелі 10. з'єднувального виступу 22а у паз 20 ряду панелей, Як ця властивість гнучкості крутіння застосовкладеного останнім, повертати блок 46 панелей вана у способі за цим винаходом для вкладання та повністю у бік основи U до прилягання до основи механічного з'єднання панелей, пояснено далі з U, як показано на Фіг.7с. Замість цього достатньо посиланнями на Фіг.4 та Фіг.5. повернути блок 46 панелей вручну до проміжної На Фіг.4 показано множину рядів панелей, ропозиції, показаної на Фіг.7b, або дозволити повозташованих паралельно один одному, а саме два рот під дією сили тяжіння до цієї позиції, у якій вже вкладені ряди 40 та 42 панелей, з яких ряд 42 замикальні поверхні 20е та 22е прилягають одна панелей є рядом панелей, вкладеним останнім, а до одної тільки частково. Коли блок 46 панелей також новий ряд 44 панелей. встановлено у цю проміжну позицію, показану на Під час виконання першої операції способу за Фіг.7b, по усій довжині, то під час виконання другоцим винаходом панелі 10', 10" ... з нового ряду 44 го підетапу другої операції способу вкладання за панелей з'єднують між собою у пари вздовж їхніх цим винаходом, також працюючи у послідовності коротких боків 16'/18", 16"/18"", ... з утворенням від одного поздовжнього кінця 46а блока 46 панеблока 46 панелей. У зв'язку із цим слід забезпечилей до іншого поздовжнього кінця 46b частинами, ти, щоб довгі боки 12', 14', 12", 14", ... панелей 10', можна досягнути остаточного замкненого поло10" точно суміщалися між собою. ження, показаного на Фіг.7с. 11 89080 12 Шляхом застосування способу вкладання, вкладені одним робітником без ускладнень та екоописаного вище, панелі 10 можуть бути легко номно з точки зору матеріалу. 13 Комп’ютерна верстка Л. Купенко 89080 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for placing and mechanically connecting panels
Автори англійськоюSchitter Leonhard
Назва патенту російськоюСпособ вкладывания и механического соединения панелей
Автори російськоюШиттер Леонард
МПК / Мітки
МПК: E04F 15/02
Мітки: вкладання, з'єднання, панелей, спосіб, механічного
