Несучий вузол для кріплення облицьовувальних панелей

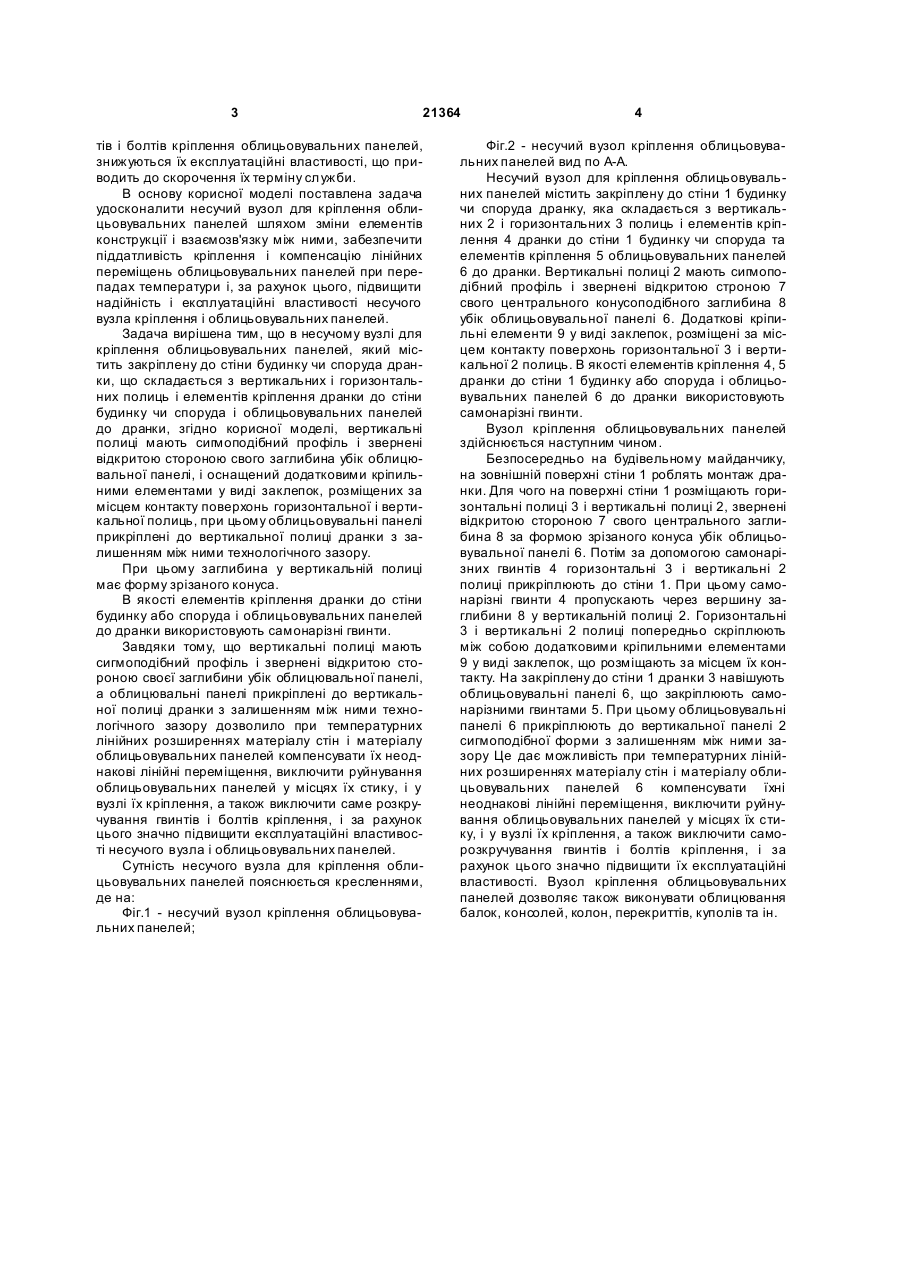

1. Несучий вузол для кріплення облицьовувальних панелей містить закріплену до стіни будинку або споруди дранку, що складається з вертикальних і горизонтальних полиць і елементів кріплення дранки до стіни будинку або споруди та облицьовувальних панелей до дранки, який відрізняється тим, що вертикальні полиці мають сигмоподібний профіль і повернені відкритою стороною своєї за 3 21364 тів і болтів кріплення облицьовувальних панелей, знижуються їх експлуатаційні властивості, що приводить до скорочення їх терміну служби. В основу корисної моделі поставлена задача удосконалити несучий вузол для кріплення облицьовувальних панелей шляхом зміни елементів конструкції і взаємозв'язку між ними, забезпечити піддатливість кріплення і компенсацію лінійних переміщень облицьовувальних панелей при перепадах температури і, за рахунок цього, підвищити надійність і експлуатаційні властивості несучого вузла кріплення і облицьовувальних панелей. Задача вирішена тим, що в несучому вузлі для кріплення облицьовувальних панелей, який містить закріплену до стіни будинку чи споруда дранки, що складається з вертикальних і горизонтальних полиць і елементів кріплення дранки до стіни будинку чи споруда і облицьовувальних панелей до дранки, згідно корисної моделі, вертикальні полиці мають сигмоподібний профіль і звернені відкритою стороною свого заглибина убік облицювальної панелі, і оснащений додатковими кріпильними елементами у виді заклепок, розміщених за місцем контакту поверхонь горизонтальної і вертикальної полиць, при цьому облицьовувальні панелі прикріплені до вертикальної полиці дранки з залишенням між ними технологічного зазору. При цьому заглибина у вертикальній полиці має форму зрізаного конуса. В якості елементів кріплення дранки до стіни будинку або споруда і облицьовувальних панелей до дранки використовують самонарізні гвинти. Завдяки тому, що вертикальні полиці мають сигмоподібний профіль і звернені відкритою стороною своєї заглибини убік облицювальної панелі, а облицювальні панелі прикріплені до вертикальної полиці дранки з залишенням між ними технологічного зазору дозволило при температурних лінійних розширеннях матеріалу стін і матеріалу облицьовувальних панелей компенсувати їх неоднакові лінійні переміщення, виключити руйнування облицьовувальних панелей у місцях їх стику, і у вузлі їх кріплення, а також виключити саме розкручування гвинтів і болтів кріплення, і за рахунок цього значно підвищити експлуатаційні властивості несучого вузла і облицьовувальних панелей. Сутність несучого вузла для кріплення облицьовувальних панелей пояснюється кресленнями, де на: Фіг.1 - несучий вузол кріплення облицьовувальних панелей; 4 Фіг.2 - несучий вузол кріплення облицьовувальних панелей вид по А-А. Несучий вузол для кріплення облицьовувальних панелей містить закріплену до стіни 1 будинку чи споруда дранку, яка складається з вертикальних 2 і горизонтальних 3 полиць і елементів кріплення 4 дранки до стіни 1 будинку чи споруда та елементів кріплення 5 облицьовувальних панелей 6 до дранки. Вертикальні полиці 2 мають сигмоподібний профіль і звернені відкритою строною 7 свого центрального конусоподібного заглибина 8 убік облицьовувальної панелі 6. Додаткові кріпильні елементи 9 у виді заклепок, розміщені за місцем контакту поверхонь горизонтальної 3 і вертикальної 2 полиць. В якості елементів кріплення 4, 5 дранки до стіни 1 будинку або споруда і облицьовувальних панелей 6 до дранки використовують самонарізні гвинти. Вузол кріплення облицьовувальних панелей здійснюється наступним чином. Безпосередньо на будівельному майданчику, на зовнішній поверхні стіни 1 роблять монтаж дранки. Для чого на поверхні стіни 1 розміщають горизонтальні полиці 3 і вертикальні полиці 2, звернені відкритою стороною 7 свого центрального заглибина 8 за формою зрізаного конуса убік облицьовувальної панелі 6. Потім за допомогою самонарізних гвинтів 4 горизонтальні 3 і вертикальні 2 полиці прикріплюють до стіни 1. При цьому самонарізні гвинти 4 пропускають через вершину заглибини 8 у вертикальній полиці 2. Горизонтальні 3 і вертикальні 2 полиці попередньо скріплюють між собою додатковими кріпильними елементами 9 у виді заклепок, що розміщають за місцем їх контакту. На закріплену до стіни 1 дранки 3 навішують облицьовувальні панелі 6, що закріплюють самонарізними гвинтами 5. При цьому облицьовувальні панелі 6 прикріплюють до вертикальної панелі 2 сигмоподібної форми з залишенням між ними зазору Це дає можливість при температурних лінійних розширеннях матеріалу стін і матеріалу облицьовувальних панелей 6 компенсувати їхні неоднакові лінійні переміщення, виключити руйнування облицьовувальних панелей у місцях їх стику, і у вузлі їх кріплення, а також виключити саморозкручування гвинтів і болтів кріплення, і за рахунок цього значно підвищити їх експлуатаційні властивості. Вузол кріплення облицьовувальних панелей дозволяє також виконувати облицювання балок, консолей, колон, перекриттів, куполів та ін. 5 Комп’ютерна в ерстка М. Ломалова 21364 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
