Вузол з’єднання конструкційних панелей

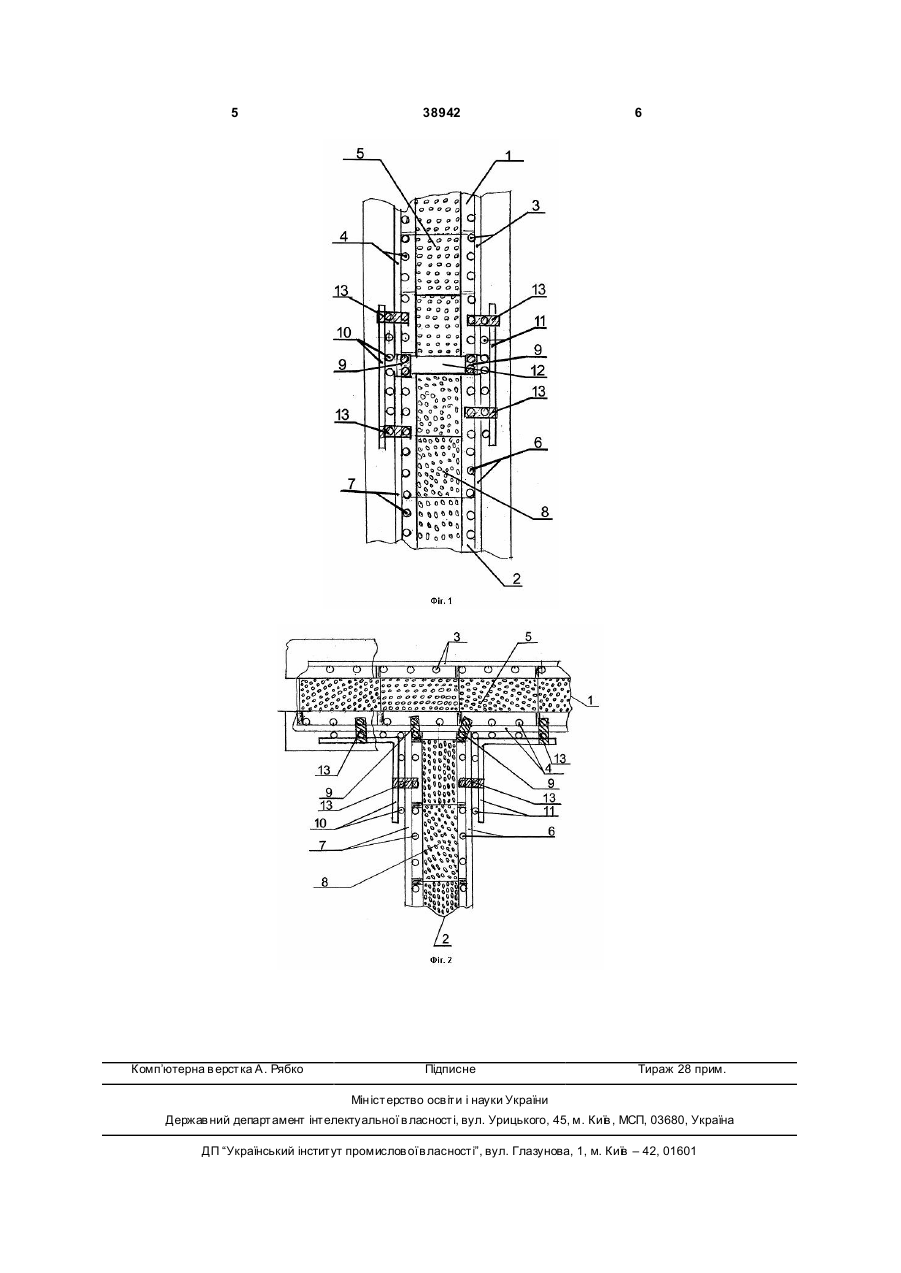

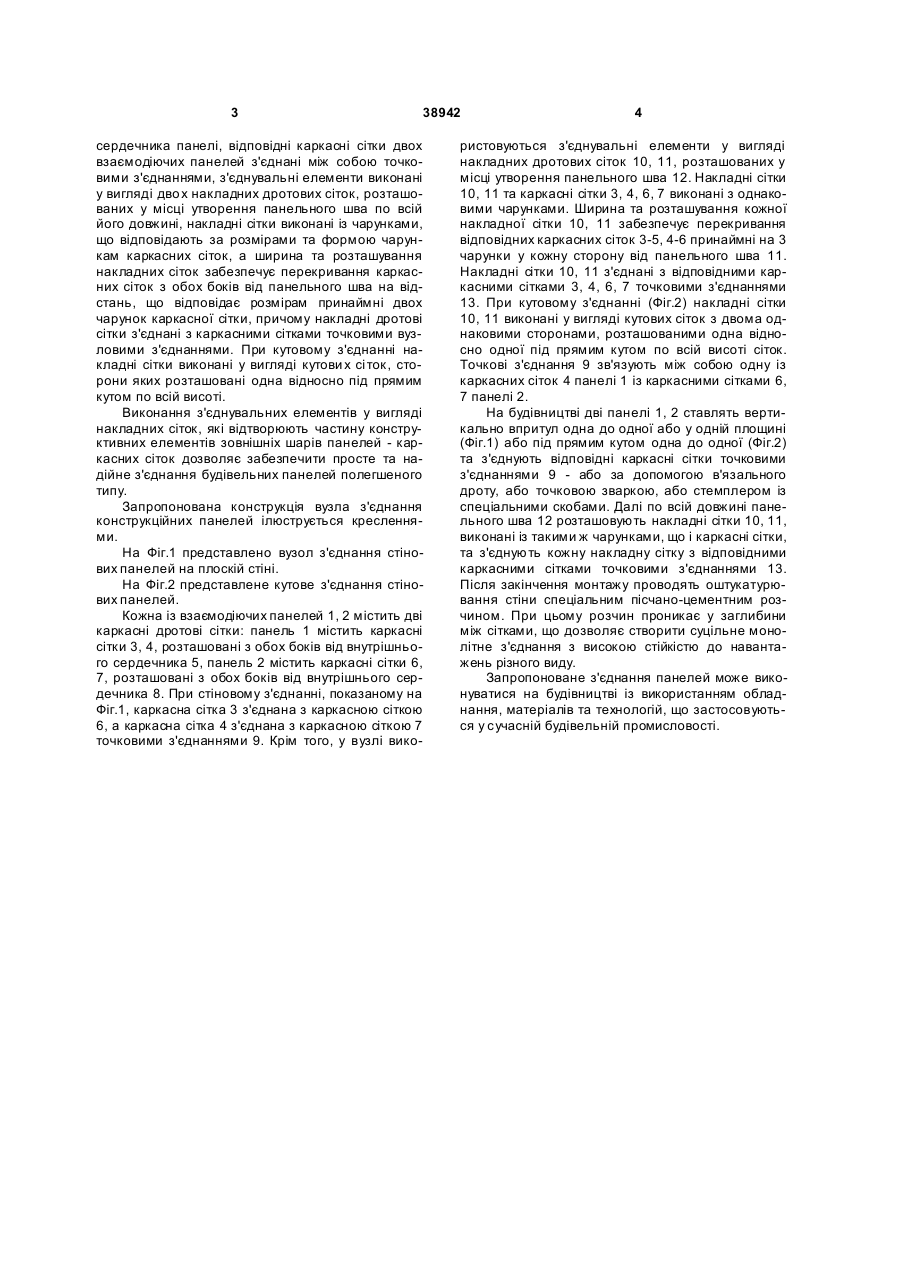

1. Вузол з'єднання конструкційних панелей, що містить взаємодіючі панелі, з'єднані між собою за допомогою з'єднувальних елементів з утворенням панельного шва, який відрізняється тим, що кожна взаємодіюча панель містить каркасні дротові сітки, розташовані з обох сторін від внутрішнього сердечника панелі, відповідні каркасні сітки двох взаємодіючих панелей з'єднані між собою точковими з'єднаннями, з'єднувальні елементи виконані у вигляді двох накладних дротових сіток, 3 38942 сердечника панелі, відповідні каркасні сітки двох взаємодіючих панелей з'єднані між собою точковими з'єднаннями, з'єднувальні елементи виконані у вигляді дво х накладних дротових сіток, розташованих у місці утворення панельного шва по всій його довжині, накладні сітки виконані із чарунками, що відповідають за розмірами та формою чарункам каркасних сіток, а ширина та розташування накладних сіток забезпечує перекривання каркасних сіток з обох боків від панельного шва на відстань, що відповідає розмірам принаймні двох чарунок каркасної сітки, причому накладні дротові сітки з'єднані з каркасними сітками точковими вузловими з'єднаннями. При кутовому з'єднанні накладні сітки виконані у вигляді кутови х сі ток, сторони яких розташовані одна відносно під прямим кутом по всій висоті. Виконання з'єднувальних елементів у вигляді накладних сіток, які відтворюють частину конструктивних елементів зовнішніх шарів панелей - каркасних сіток дозволяє забезпечити просте та надійне з'єднання будівельних панелей полегшеного типу. Запропонована конструкція вузла з'єднання конструкційних панелей ілюструється кресленнями. На Фіг.1 представлено вузол з'єднання стінових панелей на плоскій стіні. На Фіг.2 представлене кутове з'єднання стінових панелей. Кожна із взаємодіючих панелей 1, 2 містить дві каркасні дротові сітки: панель 1 містить каркасні сітки 3, 4, розташовані з обох боків від внутрішнього сердечника 5, панель 2 містить каркасні сітки 6, 7, розташовані з обох боків від внутрішнього сердечника 8. При стіновому з'єднанні, показаному на Фіг.1, каркасна сітка 3 з'єднана з каркасною сіткою 6, а каркасна сітка 4 з'єднана з каркасною сіткою 7 точковими з'єднаннями 9. Крім того, у вузлі вико 4 ристовуються з'єднувальні елементи у вигляді накладних дротових сіток 10, 11, розташованих у місці утворення панельного шва 12. Накладні сітки 10, 11 та каркасні сітки 3, 4, 6, 7 виконані з однаковими чарунками. Ширина та розташування кожної накладної сітки 10, 11 забезпечує перекривання відповідних каркасних сіток 3-5, 4-6 принаймні на 3 чарунки у кожну сторону від панельного шва 11. Накладні сітки 10, 11 з'єднані з відповідними каркасними сітками 3, 4, 6, 7 точковими з'єднаннями 13. При кутовому з'єднанні (Фіг.2) накладні сітки 10, 11 виконані у вигляді кутових сіток з двома однаковими сторонами, розташованими одна відносно одної під прямим кутом по всій висоті сіток. Точкові з'єднання 9 зв'язують між собою одну із каркасних сіток 4 панелі 1 із каркасними сітками 6, 7 панелі 2. На будівництві дві панелі 1, 2 ставлять вертикально впритул одна до одної або у одній площині (Фіг.1) або під прямим кутом одна до одної (Фіг.2) та з'єднують відповідні каркасні сітки точковими з'єднаннями 9 - або за допомогою в'язального дроту, або точковою зваркою, або стемплером із спеціальними скобами. Далі по всій довжині панельного шва 12 розташовують накладні сітки 10, 11, виконані із такими ж чарунками, що і каркасні сітки, та з'єднують кожну накладну сітку з відповідними каркасними сітками точковими з'єднаннями 13. Після закінчення монтажу проводять оштукатурювання стіни спеціальним пісчано-цементним розчином. При цьому розчин проникає у заглибини між сітками, що дозволяє створити суцільне монолітне з'єднання з високою стійкістю до навантажень різного виду. Запропоноване з'єднання панелей може виконуватися на будівництві із використанням обладнання, матеріалів та технологій, що застосовуються у сучасній будівельній промисловості. 5 Комп’ютерна в ерстка А. Рябко 38942 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
