Проміжна посудина двоступінчастої холодильної машини

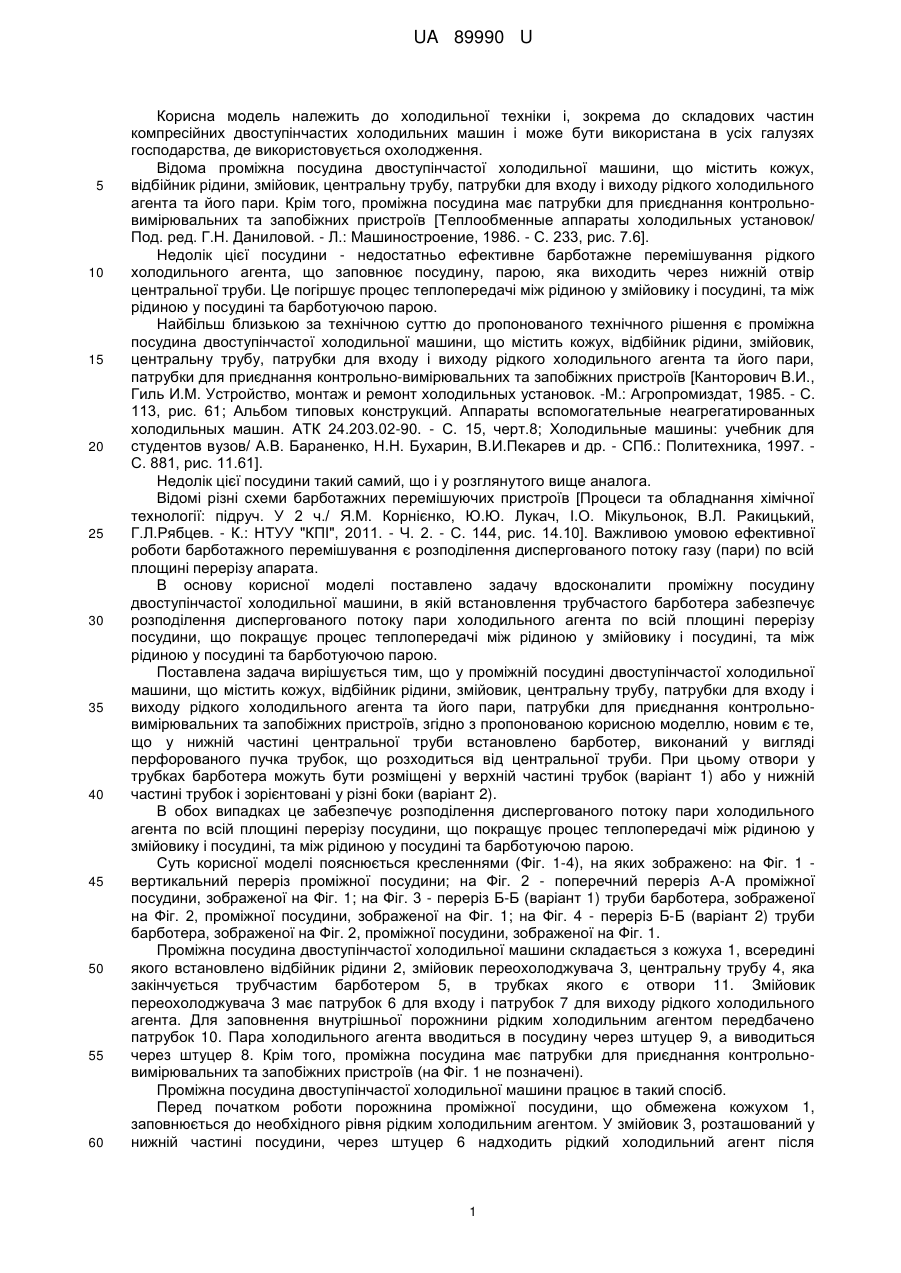

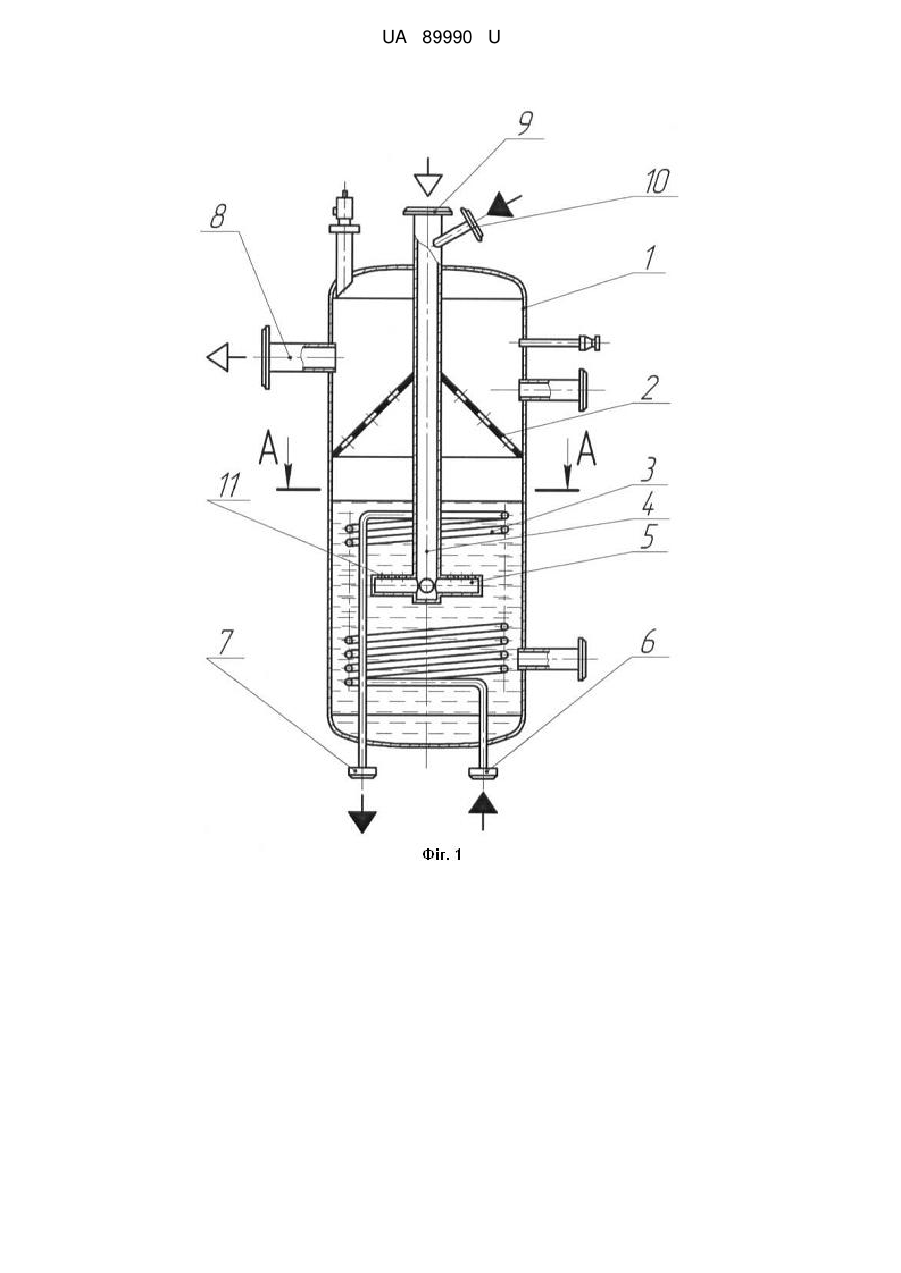

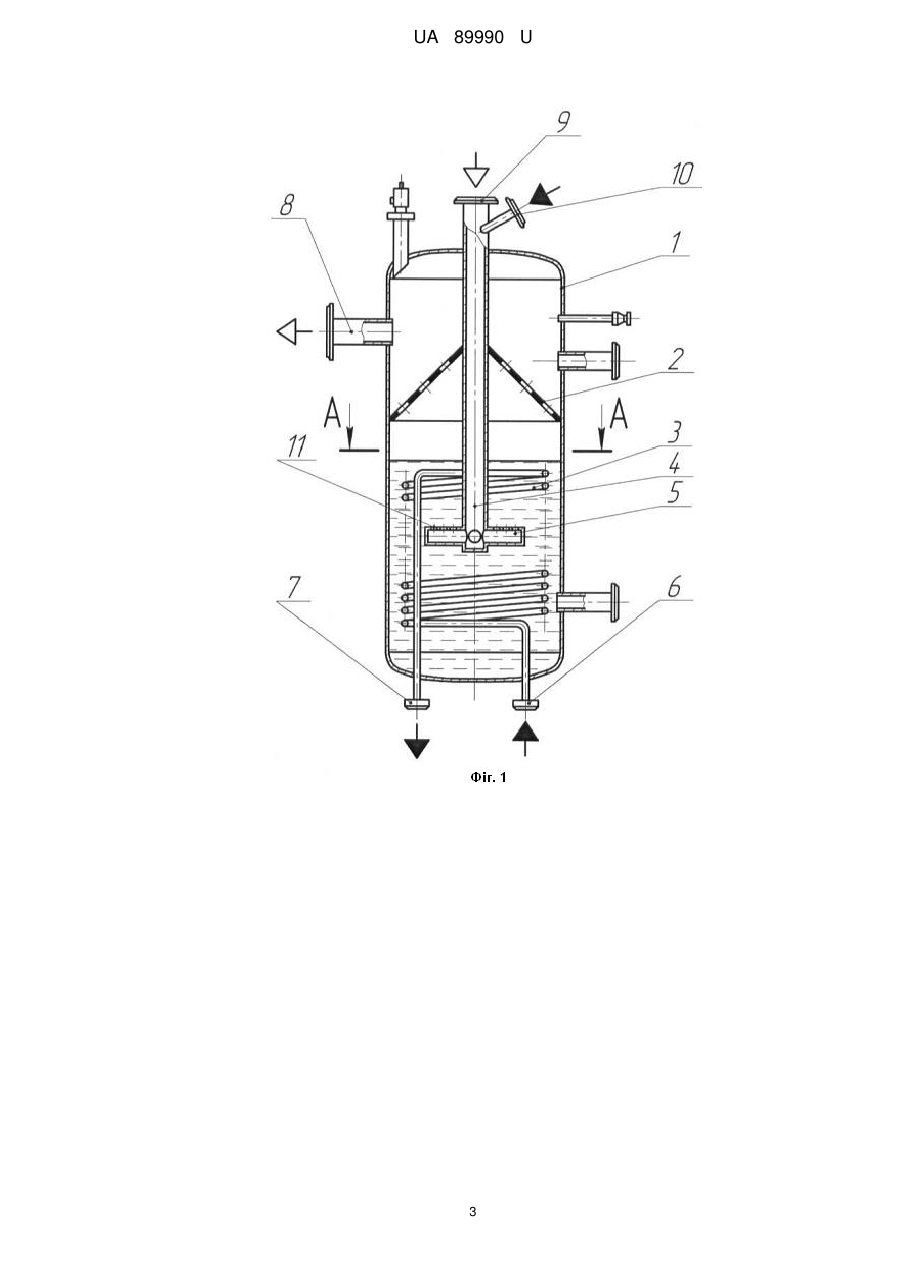

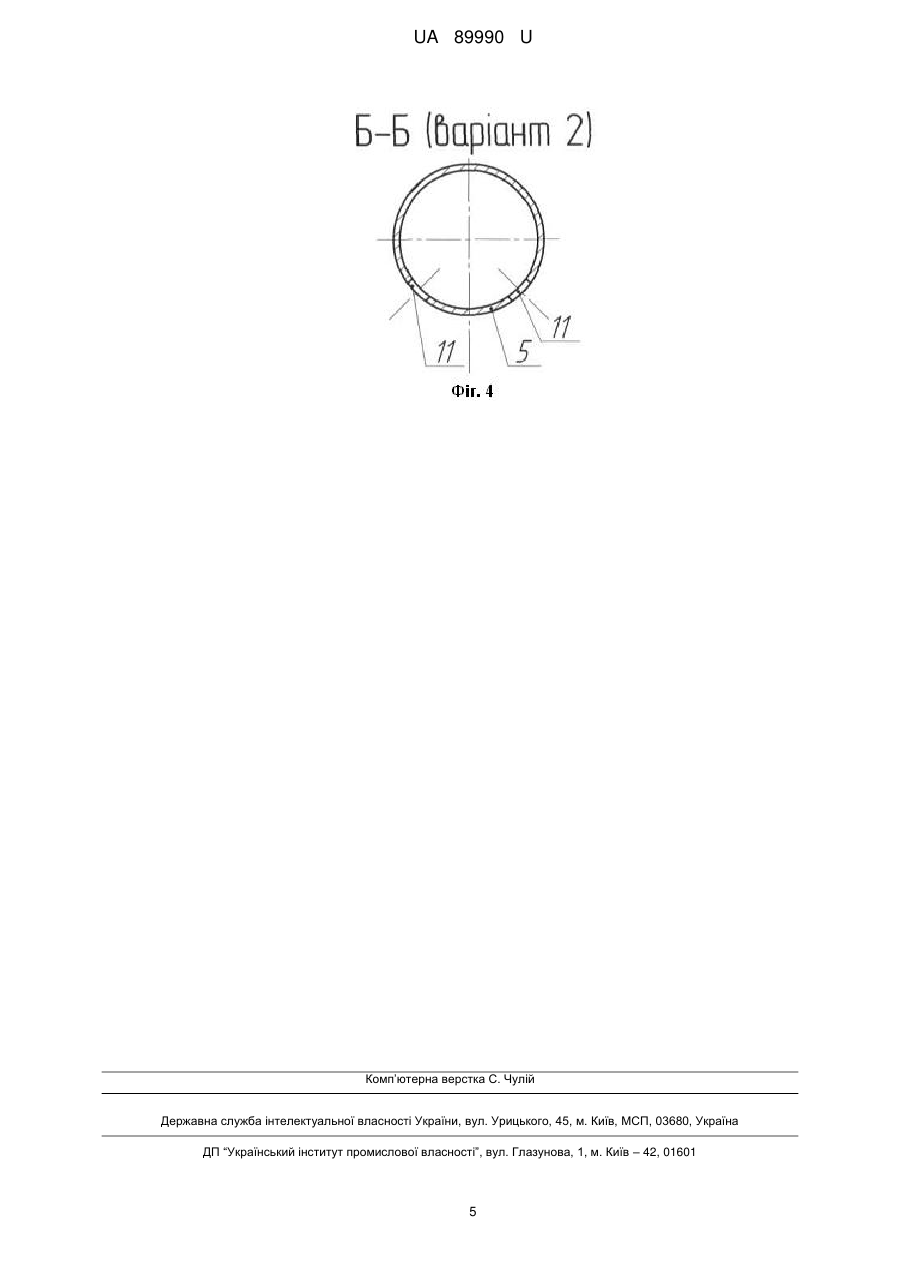

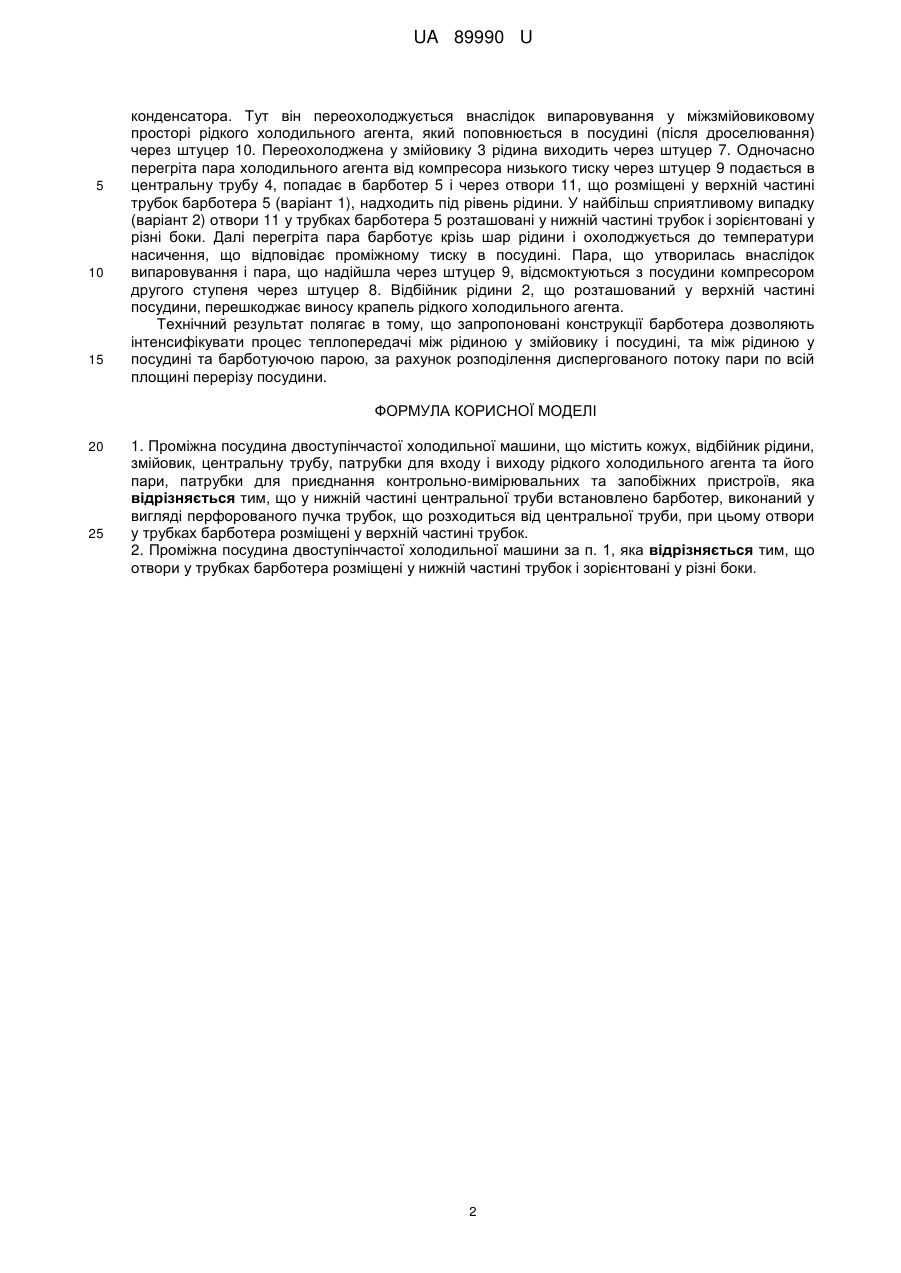

Реферат: Проміжна посудина двоступінчастої холодильної машини містить кожух, відбійник рідини, змійовик, центральну трубу, патрубки для входу і виходу рідкого холодильного агента та його пари, патрубки для приєднання контрольно-вимірювальних та запобіжних пристроїв. У нижній частині центральної труби встановлено барботер, виконаний у вигляді перфорованого пучка трубок, що розходиться від центральної труби, при цьому отвори у трубках барботера розміщені у верхній частині трубок. UA 89990 U (54) ПРОМІЖНА ПОСУДИНА ДВОСТУПІНЧАСТОЇ ХОЛОДИЛЬНОЇ МАШИНИ UA 89990 U UA 89990 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до холодильної техніки і, зокрема до складових частин компресійних двоступінчастих холодильних машин і може бути використана в усіх галузях господарства, де використовується охолодження. Відома проміжна посудина двоступінчастої холодильної машини, що містить кожух, відбійник рідини, змійовик, центральну трубу, патрубки для входу і виходу рідкого холодильного агента та його пари. Крім того, проміжна посудина має патрубки для приєднання контрольновимірювальних та запобіжних пристроїв [Теплообменные аппараты холодильных установок/ Под. ред. Г.Н. Даниловой. - Л.: Машиностроение, 1986. - С. 233, рис. 7.6]. Недолік цієї посудини - недостатньо ефективне барботажне перемішування рідкого холодильного агента, що заповнює посудину, парою, яка виходить через нижній отвір центральної труби. Це погіршує процес теплопередачі між рідиною у змійовику і посудині, та між рідиною у посудині та барботуючою парою. Найбільш близькою за технічною суттю до пропонованого технічного рішення є проміжна посудина двоступінчастої холодильної машини, що містить кожух, відбійник рідини, змійовик, центральну трубу, патрубки для входу і виходу рідкого холодильного агента та його пари, патрубки для приєднання контрольно-вимірювальних та запобіжних пристроїв [Канторович В.И., Гиль И.М. Устройство, монтаж и ремонт холодильных установок. -М.: Агропромиздат, 1985. - С. 113, рис. 61; Альбом типовых конструкций. Аппараты вспомогательные неагрегатированных холодильных машин. АТК 24.203.02-90. - С. 15, черт.8; Холодильные машины: учебник для студентов вузов/ А.В. Бараненко, Н.Н. Бухарин, В.И.Пекарев и др. - СПб.: Политехника, 1997. С. 881, рис. 11.61]. Недолік цієї посудини такий самий, що і у розглянутого вище аналога. Відомі різні схеми барботажних перемішуючих пристроїв [Процеси та обладнання хімічної технології: підруч. У 2 ч./ Я.М. Корнієнко, Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л.Рябцев. - К.: НТУУ "КПІ", 2011. - Ч. 2. - С. 144, рис. 14.10]. Важливою умовою ефективної роботи барботажного перемішування є розподілення диспергованого потоку газу (пари) по всій площині перерізу апарата. В основу корисної моделі поставлено задачу вдосконалити проміжну посудину двоступінчастої холодильної машини, в якій встановлення трубчастого барботера забезпечує розподілення диспергованого потоку пари холодильного агента по всій площині перерізу посудини, що покращує процес теплопередачі між рідиною у змійовику і посудині, та між рідиною у посудині та барботуючою парою. Поставлена задача вирішується тим, що у проміжній посудині двоступінчастої холодильної машини, що містить кожух, відбійник рідини, змійовик, центральну трубу, патрубки для входу і виходу рідкого холодильного агента та його пари, патрубки для приєднання контрольновимірювальних та запобіжних пристроїв, згідно з пропонованою корисною моделлю, новим є те, що у нижній частині центральної труби встановлено барботер, виконаний у вигляді перфорованого пучка трубок, що розходиться від центральної труби. При цьому отвори у трубках барботера можуть бути розміщені у верхній частині трубок (варіант 1) або у нижній частині трубок і зорієнтовані у різні боки (варіант 2). В обох випадках це забезпечує розподілення диспергованого потоку пари холодильного агента по всій площині перерізу посудини, що покращує процес теплопередачі між рідиною у змійовику і посудині, та між рідиною у посудині та барботуючою парою. Суть корисної моделі пояснюється кресленнями (Фіг. 1-4), на яких зображено: на Фіг. 1 вертикальний переріз проміжної посудини; на Фіг. 2 - поперечний переріз А-А проміжної посудини, зображеної на Фіг. 1; на Фіг. 3 - переріз Б-Б (варіант 1) труби барботера, зображеної на Фіг. 2, проміжної посудини, зображеної на Фіг. 1; на Фіг. 4 - переріз Б-Б (варіант 2) труби барботера, зображеної на Фіг. 2, проміжної посудини, зображеної на Фіг. 1. Проміжна посудина двоступінчастої холодильної машини складається з кожуха 1, всередині якого встановлено відбійник рідини 2, змійовик переохолоджувача 3, центральну трубу 4, яка закінчується трубчастим барботером 5, в трубках якого є отвори 11. Змійовик переохолоджувача 3 має патрубок 6 для входу і патрубок 7 для виходу рідкого холодильного агента. Для заповнення внутрішньої порожнини рідким холодильним агентом передбачено патрубок 10. Пара холодильного агента вводиться в посудину через штуцер 9, а виводиться через штуцер 8. Крім того, проміжна посудина має патрубки для приєднання контрольновимірювальних та запобіжних пристроїв (на Фіг. 1 не позначені). Проміжна посудина двоступінчастої холодильної машини працює в такий спосіб. Перед початком роботи порожнина проміжної посудини, що обмежена кожухом 1, заповнюється до необхідного рівня рідким холодильним агентом. У змійовик 3, розташований у нижній частині посудини, через штуцер 6 надходить рідкий холодильний агент після 1 UA 89990 U 5 10 15 конденсатора. Тут він переохолоджується внаслідок випаровування у міжзмійовиковому просторі рідкого холодильного агента, який поповнюється в посудині (після дроселювання) через штуцер 10. Переохолоджена у змійовику 3 рідина виходить через штуцер 7. Одночасно перегріта пара холодильного агента від компресора низького тиску через штуцер 9 подається в центральну трубу 4, попадає в барботер 5 і через отвори 11, що розміщені у верхній частині трубок барботера 5 (варіант 1), надходить під рівень рідини. У найбільш сприятливому випадку (варіант 2) отвори 11 у трубках барботера 5 розташовані у нижній частині трубок і зорієнтовані у різні боки. Далі перегріта пара барботує крізь шар рідини і охолоджується до температури насичення, що відповідає проміжному тиску в посудині. Пара, що утворилась внаслідок випаровування і пара, що надійшла через штуцер 9, відсмоктуються з посудини компресором другого ступеня через штуцер 8. Відбійник рідини 2, що розташований у верхній частині посудини, перешкоджає виносу крапель рідкого холодильного агента. Технічний результат полягає в тому, що запропоновані конструкції барботера дозволяють інтенсифікувати процес теплопередачі між рідиною у змійовику і посудині, та між рідиною у посудині та барботуючою парою, за рахунок розподілення диспергованого потоку пари по всій площині перерізу посудини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Проміжна посудина двоступінчастої холодильної машини, що містить кожух, відбійник рідини, змійовик, центральну трубу, патрубки для входу і виходу рідкого холодильного агента та його пари, патрубки для приєднання контрольно-вимірювальних та запобіжних пристроїв, яка відрізняється тим, що у нижній частині центральної труби встановлено барботер, виконаний у вигляді перфорованого пучка трубок, що розходиться від центральної труби, при цьому отвори у трубках барботера розміщені у верхній частині трубок. 2. Проміжна посудина двоступінчастої холодильної машини за п. 1, яка відрізняється тим, що отвори у трубках барботера розміщені у нижній частині трубок і зорієнтовані у різні боки. 2 UA 89990 U 3 UA 89990 U 4 UA 89990 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
