Система стільникового зв’язку та її вузли
Формула / Реферат

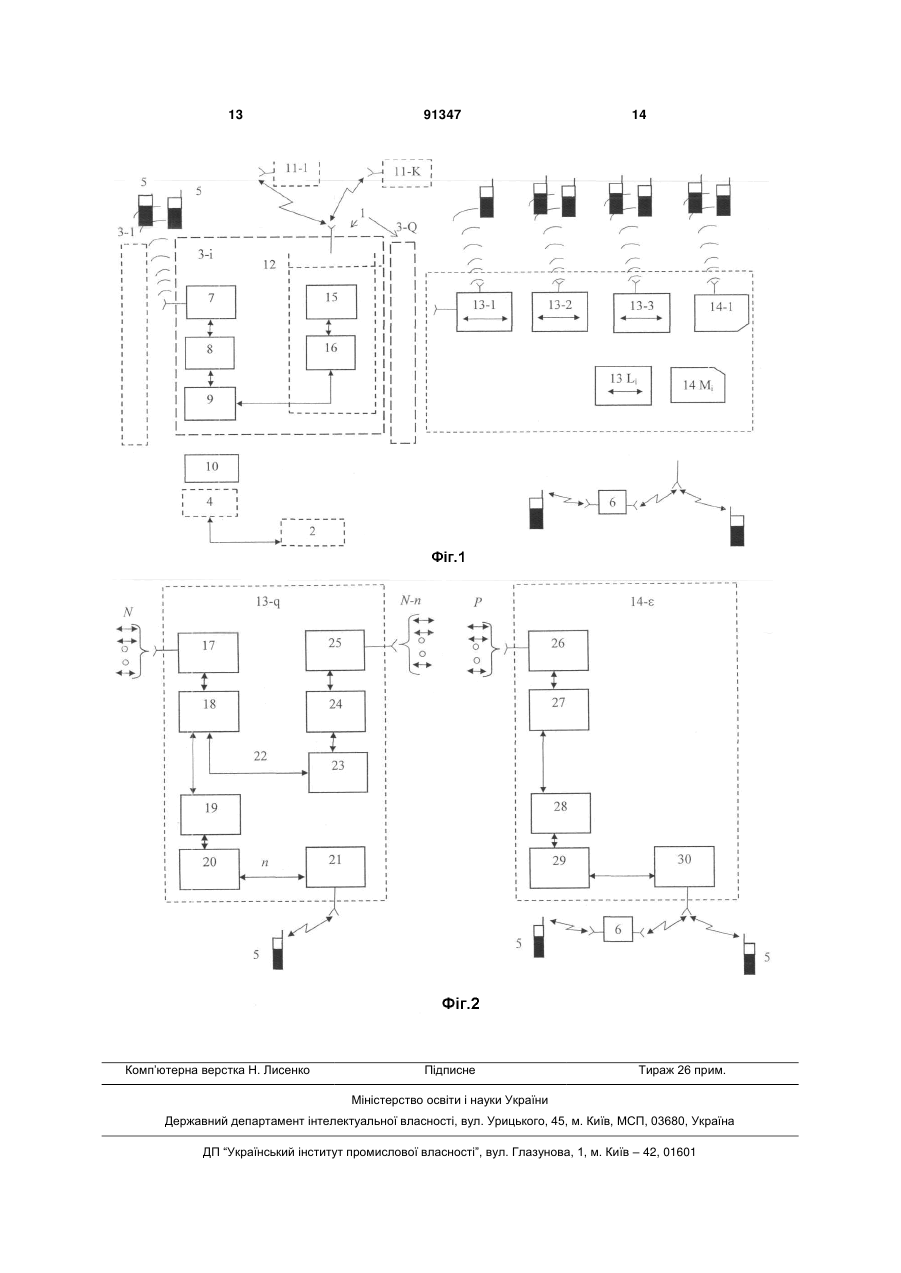

1. Система стільникового зв'язку, що містить взаємозв'язані між собою підсистему (2) комутації і підсистему (1) базових станцій, яка включає в себе Q базових станцій (3-1,...3-Q), де Q - ціле число, взаємозв'язаних з контролером (4) базових станцій, та мобільні станції (5), зв'язані по радіоканалах робочих частот системи стільникового зв'язку з антенним входом-виходом робочих частот відповідних базових станцій, при цьому кожна базова станція (3-і) включає в себе послідовно зв'язані антенно-фідерний модуль (7) робочих частот, модуль (8) цифрових прийомопередавачів робочих частот і цифровий блок (9) розподілу та комутації повідомлень, перший вхід-вихід якого є входом-виходом зв'язку базової станції з контролером (4) базових станцій через відповідну лінію (10) зв'язку, антенний вхід-вихід модуля (7) є антенним входом-виходом базової станції (3-і) для її зв'язку на робочих частотах з мобільними станціями (5), яка відрізняється тим, що у підсистему (1) базових станцій введені К груп (11-1,...11-К) лінійних ретрансляторів з перенесенням канальної ємності системи, а до складу, як мінімум, однієї базової станції (3-і) введений блок (12) ретрансляції радіоканалів системи стільникового зв'язку, взаємозв'язаний своїм першим входом-виходом з антенним входом-виходом базової станції для її зв'язку по радіоканалах на частотах ретрансляції, відмінних від робочих частот, з відповідними їй групами лінійних ретрансляторів з перенесенням канальної ємності системи і своїм другим входом-виходом взаємозв'язаний з цифровим блоком (9) розподілу та комутації повідомлень базової станції, при цьому кожна група (11-1,…11-К) лінійних ретрансляторів з перенесенням канальної ємності включає L проміжних лінійних ретрансляторів (13-1,...13-L) з перенесенням канальної ємності системи і М кінцевих лінійних ретрансляторів (14-1,...14-М) з перенесенням канальної ємності системи, при цьому проміжні лінійні ретранслятори (13-1,...13-L) та кінцеві лінійні ретранслятори (14-1,...14-М) взаємозв'язані між собою по радіоканалах на частотах ретрансляції та з відповідними мобільними станціями (5) на робочих частотах взаємозв'язані безпосередньо або через додатковий ретранслятор (6) сигналів робочих частот системи, де L³1, М³1.
2. Система за п. 1, яка відрізняється тим, що блок (12) ретрансляції радіоканалів системи стільникового зв'язку містить взаємозв'язані антенний модуль (15) ретрансляції і модуль (16) цифрових прийомопередавачів ретрансляції, причому вхід-вихід антенного модуля (15) ретрансляції є першим входом-виходом блока (12) ретрансляції радіоканалів системи, а вхід-вихід модуля (16) цифрових прийомопередавачів ретрансляції є другим входом-виходом блока (12) ретрансляції радіоканалів системи.
3. Система за п.1, яка відрізняється тим, що кожний проміжний лінійний ретранслятор (13-q) з перенесенням канальної ємності системи містить послідовно з'єднані антенний модуль (17) N вхідних радіоканалів ретрансляції, модуль (18) N лінійних прийомопередавачів ретрансляції, модуль (19) лінійних конверторів n радіоканалів ретрансляції у смугу робочих частот, модуль (20) n лінійних прийомопередавачів робочих частот і вихідний антенний модуль (21) робочих частот, причому входи-виходи (22) ретрансльованих (N-n) радіоканалів модуля (18) N лінійних прийомопередавачів ретрансляції підключені через конвертор (23) частот ретрансляції та модуль (24) (N-n) лінійних прийомопередавачів ретрансляції до антенного модуля (25) (N-n) вихідних радіоканалів ретрансляції, де 1£n£N, 0£q£L.
4. Система за п.1, яка відрізняється тим, що кожний кінцевий лінійний ретранслятор (14-ε) з перенесенням канальної ємності системи містить послідовно з'єднані антенний модуль (26) Р вхідних радіоканалів ретрансляції, модуль (27) Р лінійних прийомопередавачів, модуль (28) Р лінійних конверторів частот ретрансляції у смугу робочих частот зони покриття кінцевого лінійного ретранслятора (14-ε), модуль (29) Р лінійних прийомопередавачів смуги робочих частот і вихідний антенний модуль (30) робочих частот.

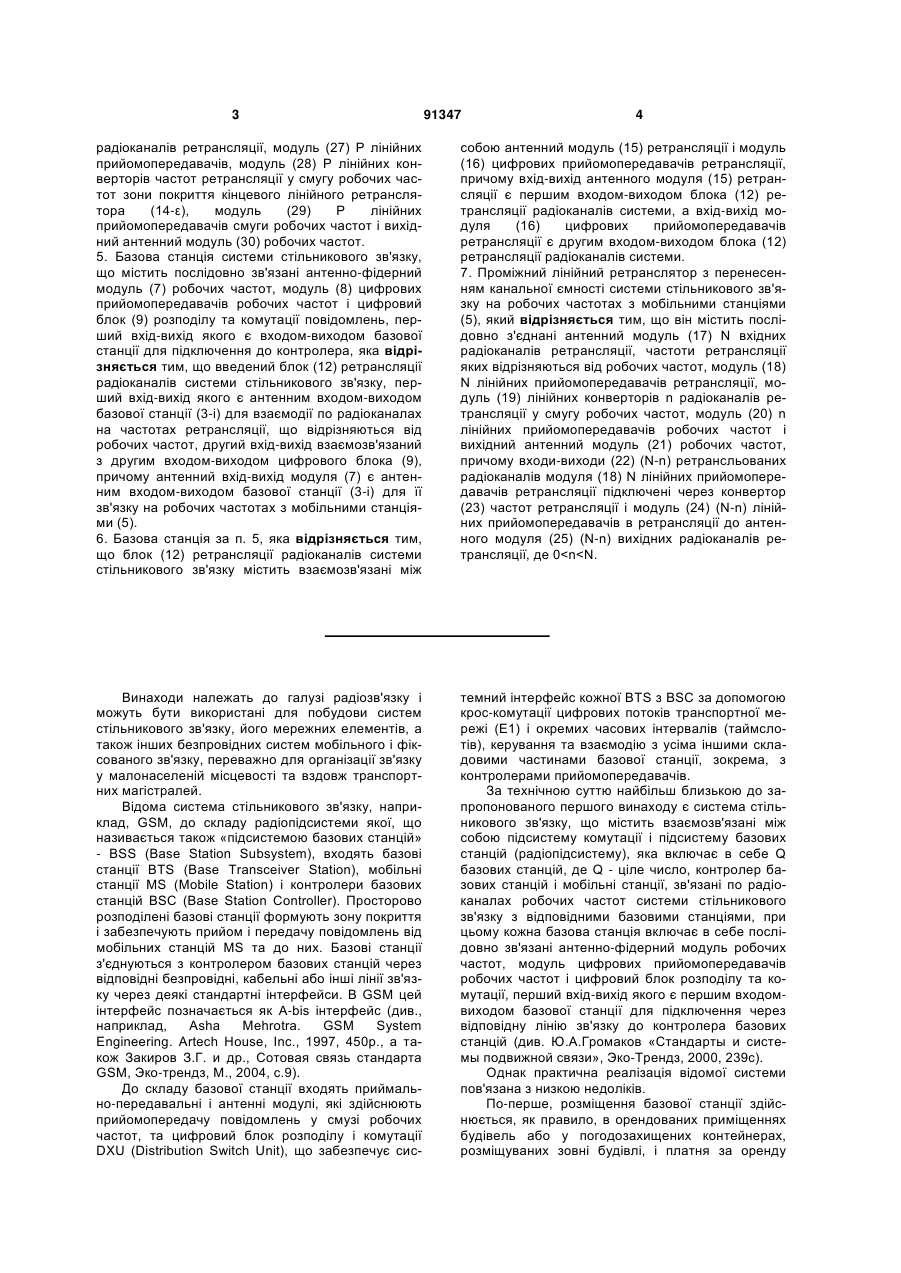

5. Базова станція системи стільникового зв'язку, що містить послідовно зв'язані антенно-фідерний модуль (7) робочих частот, модуль (8) цифрових прийомопередавачів робочих частот і цифровий блок (9) розподілу та комутації повідомлень, перший вхід-вихід якого є входом-виходом базової станції для підключення до контролера, яка відрізняється тим, що введений блок (12) ретрансляції радіоканалів системи стільникового зв'язку, перший вхід-вихід якого є антенним входом-виходом базової станції (3-і) для взаємодії по радіоканалах на частотах ретрансляції, що відрізняються від робочих частот, другий вхід-вихід взаємозв'язаний з другим входом-виходом цифрового блока (9), причому антенний вхід-вихід модуля (7) є антенним входом-виходом базової станції (3-і) для її зв'язку на робочих частотах з мобільними станціями (5).
6. Базова станція за п. 5, яка відрізняється тим, що блок (12) ретрансляції радіоканалів системи стільникового зв'язку містить взаємозв'язані між собою антенний модуль (15) ретрансляції і модуль (16) цифрових прийомопередавачів ретрансляції, причому вхід-вихід антенного модуля (15) ретрансляції є першим входом-виходом блока (12) ретрансляції радіоканалів системи, а вхід-вихід модуля (16) цифрових прийомопередавачів ретрансляції є другим входом-виходом блока (12) ретрансляції радіоканалів системи.
7. Проміжний лінійний ретранслятор з перенесенням канальної ємності системи стільникового зв'язку на робочих частотах з мобільними станціями (5), який відрізняється тим, що він містить послідовно з'єднані антенний модуль (17) N вхідних радіоканалів ретрансляції, частоти ретрансляції яких відрізняються від робочих частот, модуль (18) N лінійних прийомопередавачів ретрансляції, модуль (19) лінійних конверторів n радіоканалів ретрансляції у смугу робочих частот, модуль (20) n лінійних прийомопередавачів робочих частот і вихідний антенний модуль (21) робочих частот, причому входи-виходи (22) (N-n) ретрансльованих радіоканалів модуля (18) N лінійних прийомопередавачів ретрансляції підключені через конвертор (23) частот ретрансляції і модуль (24) (N-n) лінійних прийомопередавачів в ретрансляції до антенного модуля (25) (N-n) вихідних радіоканалів ретрансляції, де 0<n<N.
Текст

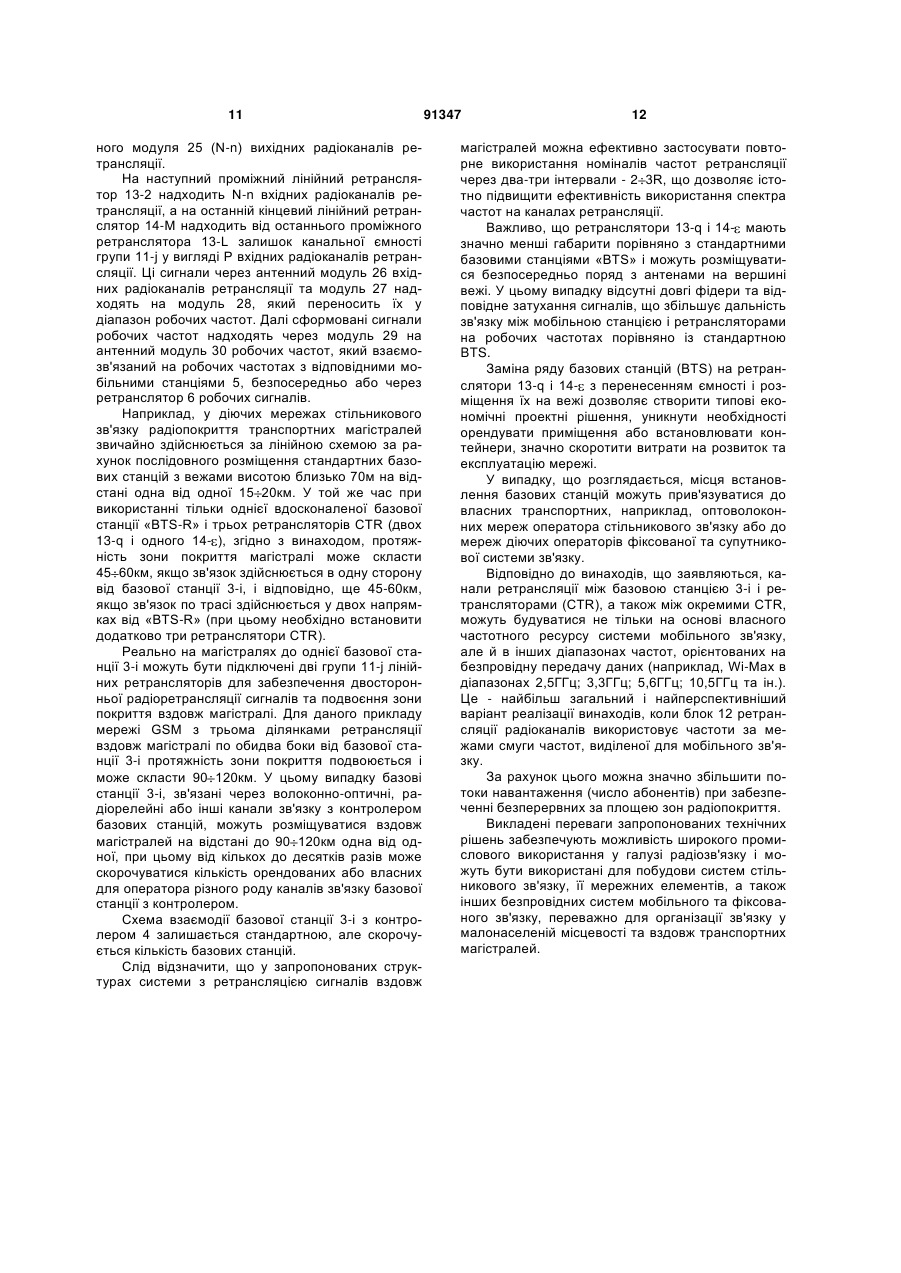

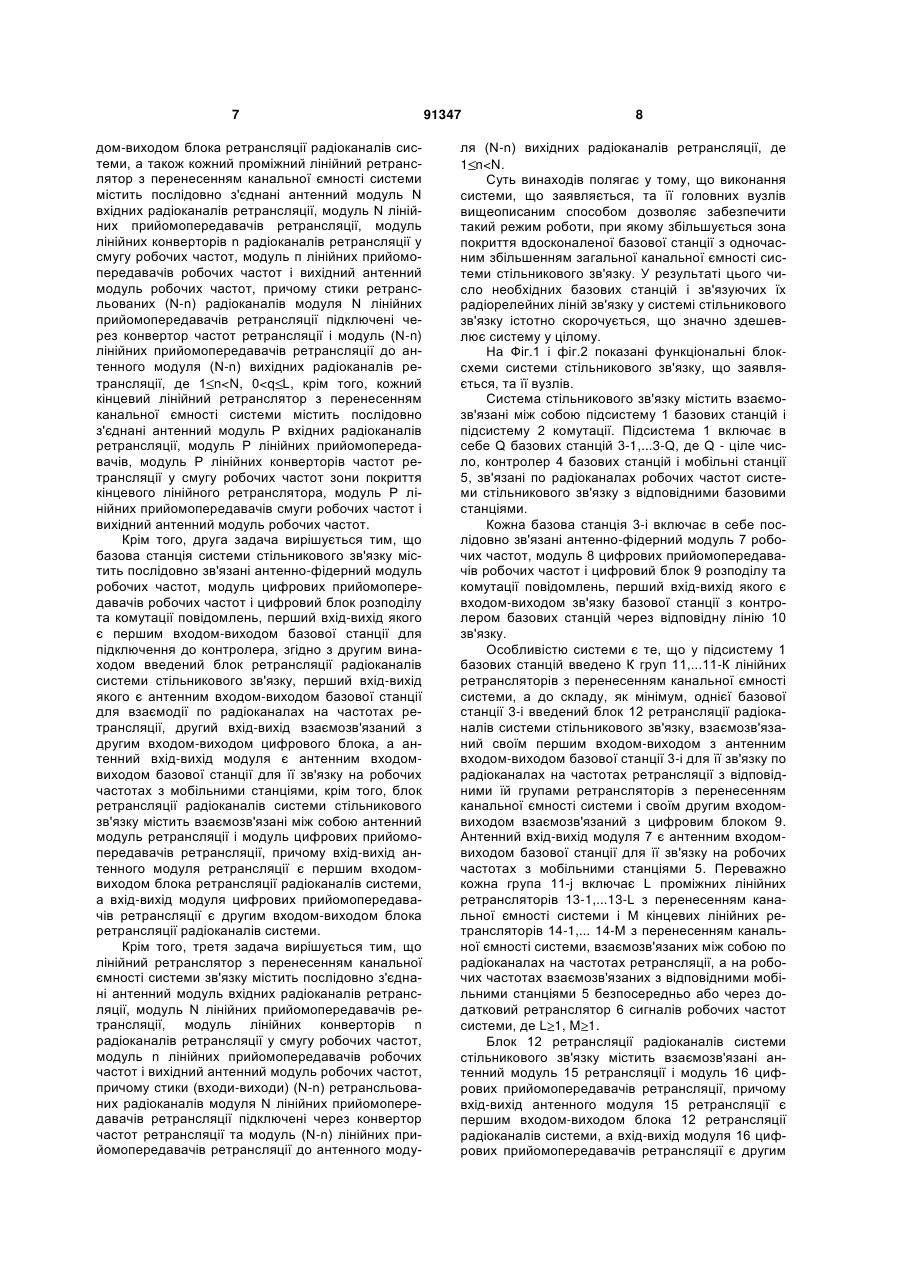

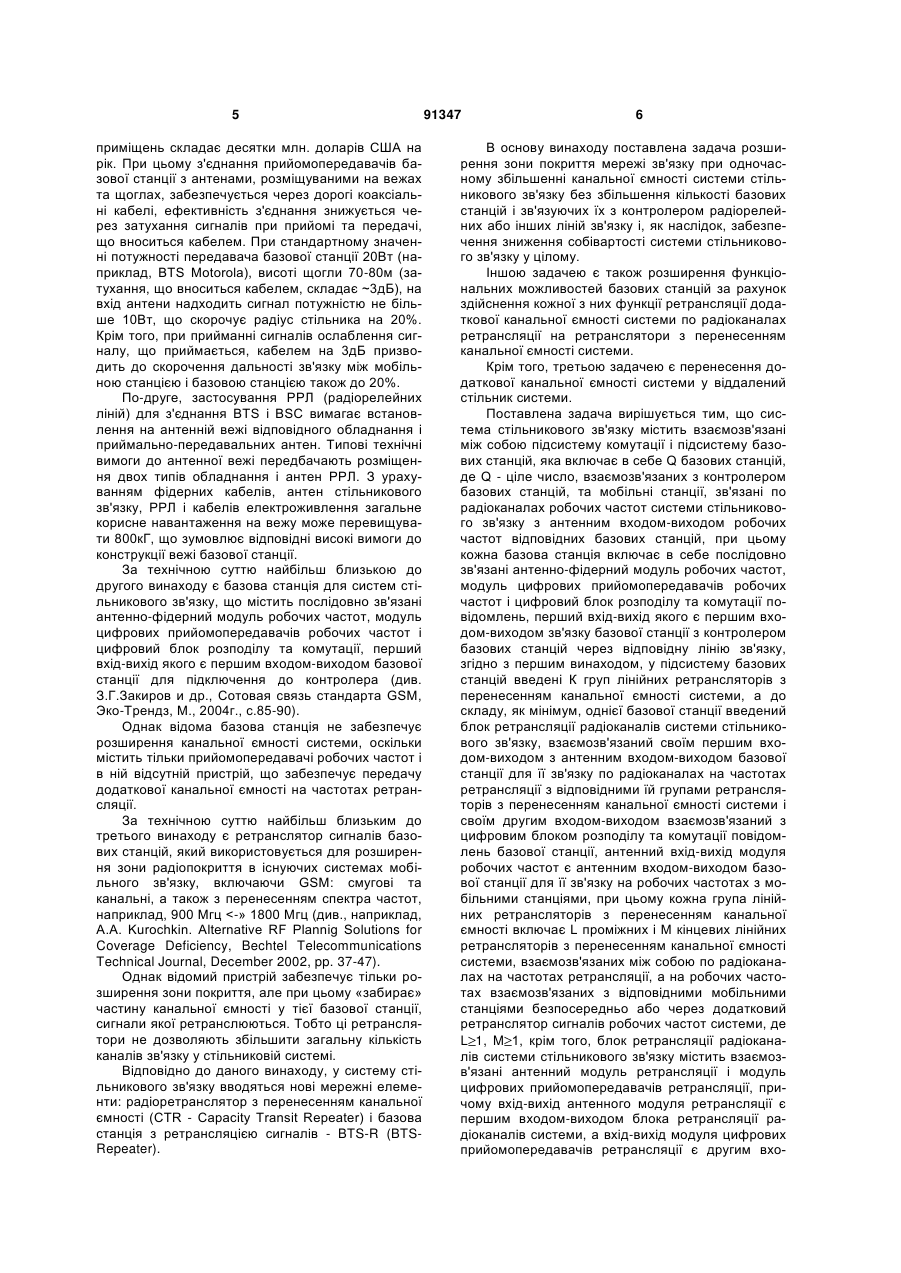

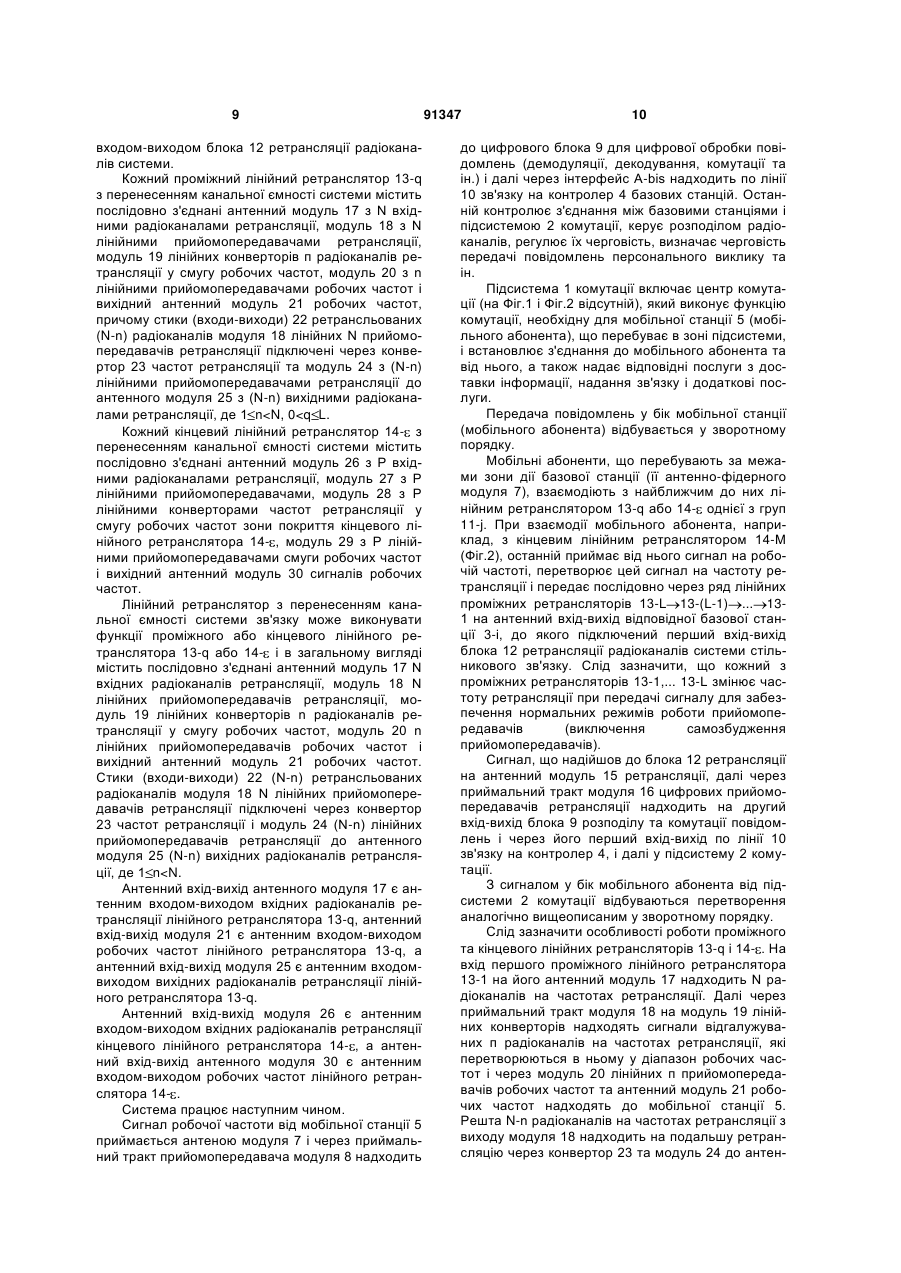

1. Система стільникового зв'язку, що містить взаємозв'язані між собою підсистему (2) комутації і підсистему (1) базових станцій, яка включає в себе Q базових станцій (3-1,...3-Q), де Q - ціле число, взаємозв'язаних з контролером (4) базових станцій, та мобільні станції (5), зв'язані по радіоканалах робочих частот системи стільникового зв'язку з антенним входом-виходом робочих частот відповідних базових станцій, при цьому кожна базова станція (3-і) включає в себе послідовно зв'язані антенно-фідерний модуль (7) робочих частот, модуль (8) цифрових прийомопередавачів робочих частот і цифровий блок (9) розподілу та комутації повідомлень, перший вхід-вихід якого є входомвиходом зв'язку базової станції з контролером (4) базових станцій через відповідну лінію (10) зв'язку, антенний вхід-вихід модуля (7) є антенним входом-виходом базової станції (3-і) для її зв'язку на робочих частотах з мобільними станціями (5), яка відрізняється тим, що у підсистему (1) базових станцій введені К груп (11-1,...11-К) лінійних ретрансляторів з перенесенням канальної ємності системи, а до складу, як мінімум, однієї базової станції (3-і) введений блок (12) ретрансляції радіоканалів системи стільникового зв'язку, взаємозв'язаний своїм першим входом-виходом з антенним входом-виходом базової станції для її зв'язку по радіоканалах на частотах ретрансляції, відмінних від робочих частот, з відповідними їй групами лінійних ретрансляторів з перенесенням канальної 2 (19) 1 3 91347 4 радіоканалів ретрансляції, модуль (27) Р лінійних прийомопередавачів, модуль (28) Р лінійних конверторів частот ретрансляції у смугу робочих частот зони покриття кінцевого лінійного ретранслятора (14-ε), модуль (29) Р лінійних прийомопередавачів смуги робочих частот і вихідний антенний модуль (30) робочих частот. 5. Базова станція системи стільникового зв'язку, що містить послідовно зв'язані антенно-фідерний модуль (7) робочих частот, модуль (8) цифрових прийомопередавачів робочих частот і цифровий блок (9) розподілу та комутації повідомлень, перший вхід-вихід якого є входом-виходом базової станції для підключення до контролера, яка відрізняється тим, що введений блок (12) ретрансляції радіоканалів системи стільникового зв'язку, перший вхід-вихід якого є антенним входом-виходом базової станції (3-і) для взаємодії по радіоканалах на частотах ретрансляції, що відрізняються від робочих частот, другий вхід-вихід взаємозв'язаний з другим входом-виходом цифрового блока (9), причому антенний вхід-вихід модуля (7) є антенним входом-виходом базової станції (3-і) для її зв'язку на робочих частотах з мобільними станціями (5). 6. Базова станція за п. 5, яка відрізняється тим, що блок (12) ретрансляції радіоканалів системи стільникового зв'язку містить взаємозв'язані між собою антенний модуль (15) ретрансляції і модуль (16) цифрових прийомопередавачів ретрансляції, причому вхід-вихід антенного модуля (15) ретрансляції є першим входом-виходом блока (12) ретрансляції радіоканалів системи, а вхід-вихід модуля (16) цифрових прийомопередавачів ретрансляції є другим входом-виходом блока (12) ретрансляції радіоканалів системи. 7. Проміжний лінійний ретранслятор з перенесенням канальної ємності системи стільникового зв'язку на робочих частотах з мобільними станціями (5), який відрізняється тим, що він містить послідовно з'єднані антенний модуль (17) N вхідних радіоканалів ретрансляції, частоти ретрансляції яких відрізняються від робочих частот, модуль (18) N лінійних прийомопередавачів ретрансляції, модуль (19) лінійних конверторів n радіоканалів ретрансляції у смугу робочих частот, модуль (20) n лінійних прийомопередавачів робочих частот і вихідний антенний модуль (21) робочих частот, причому входи-виходи (22) (N-n) ретрансльованих радіоканалів модуля (18) N лінійних прийомопередавачів ретрансляції підключені через конвертор (23) частот ретрансляції і модуль (24) (N-n) лінійних прийомопередавачів в ретрансляції до антенного модуля (25) (N-n) вихідних радіоканалів ретрансляції, де 0
ДивитисяДодаткова інформація
Назва патенту англійськоюCellular communication system and units thereof
Автори англійськоюHromakov Yurii Alieksieievich
Назва патенту російськоюСистема сотовой связи и ее узлы
Автори російськоюГромаков Юрий Алексеевич
МПК / Мітки
МПК: H04B 7/26
Мітки: зв'язку, система, вузлі, стільникового
