Мультиварка з бездротовим приймально-передавальним пристроєм bluetooth (point-to-point)

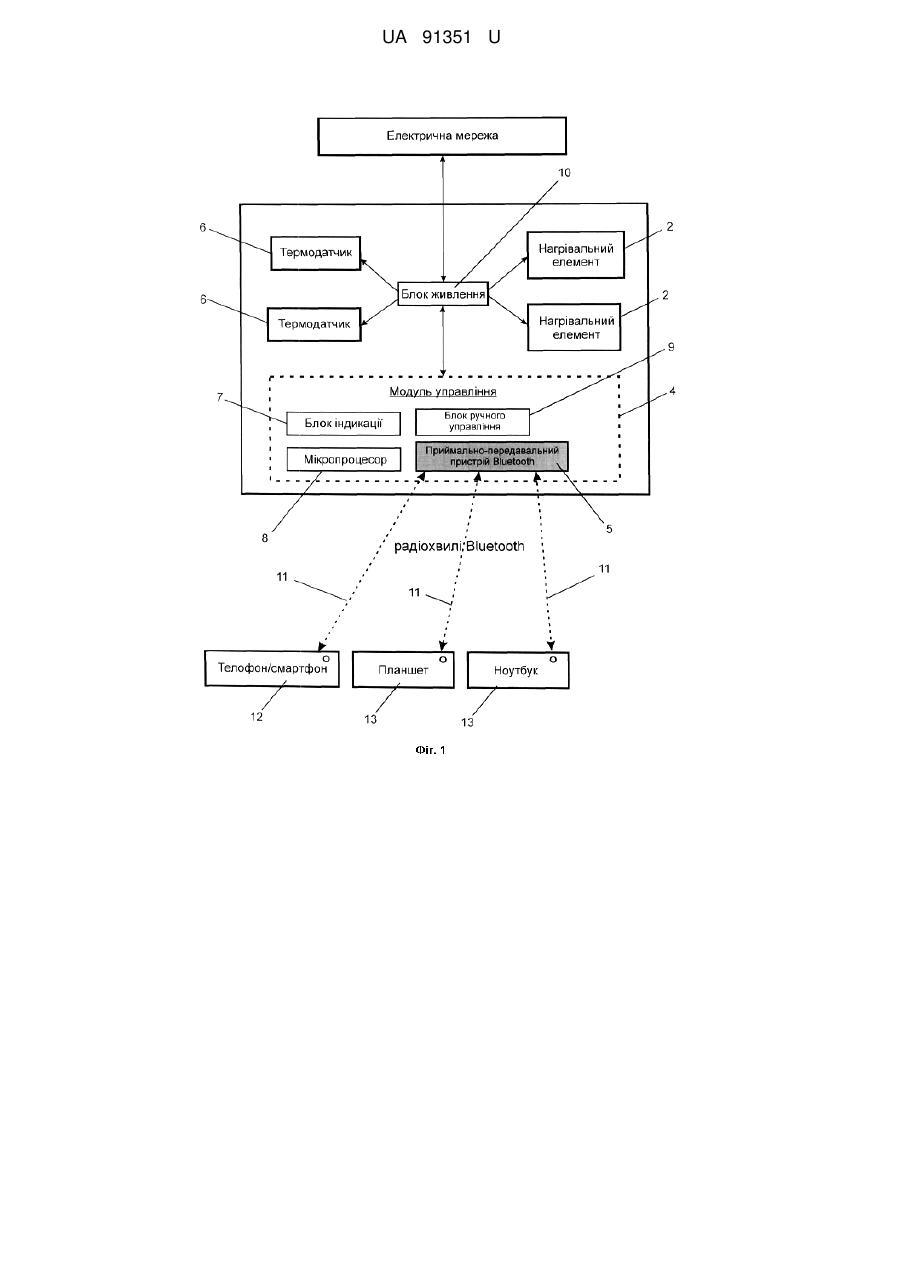

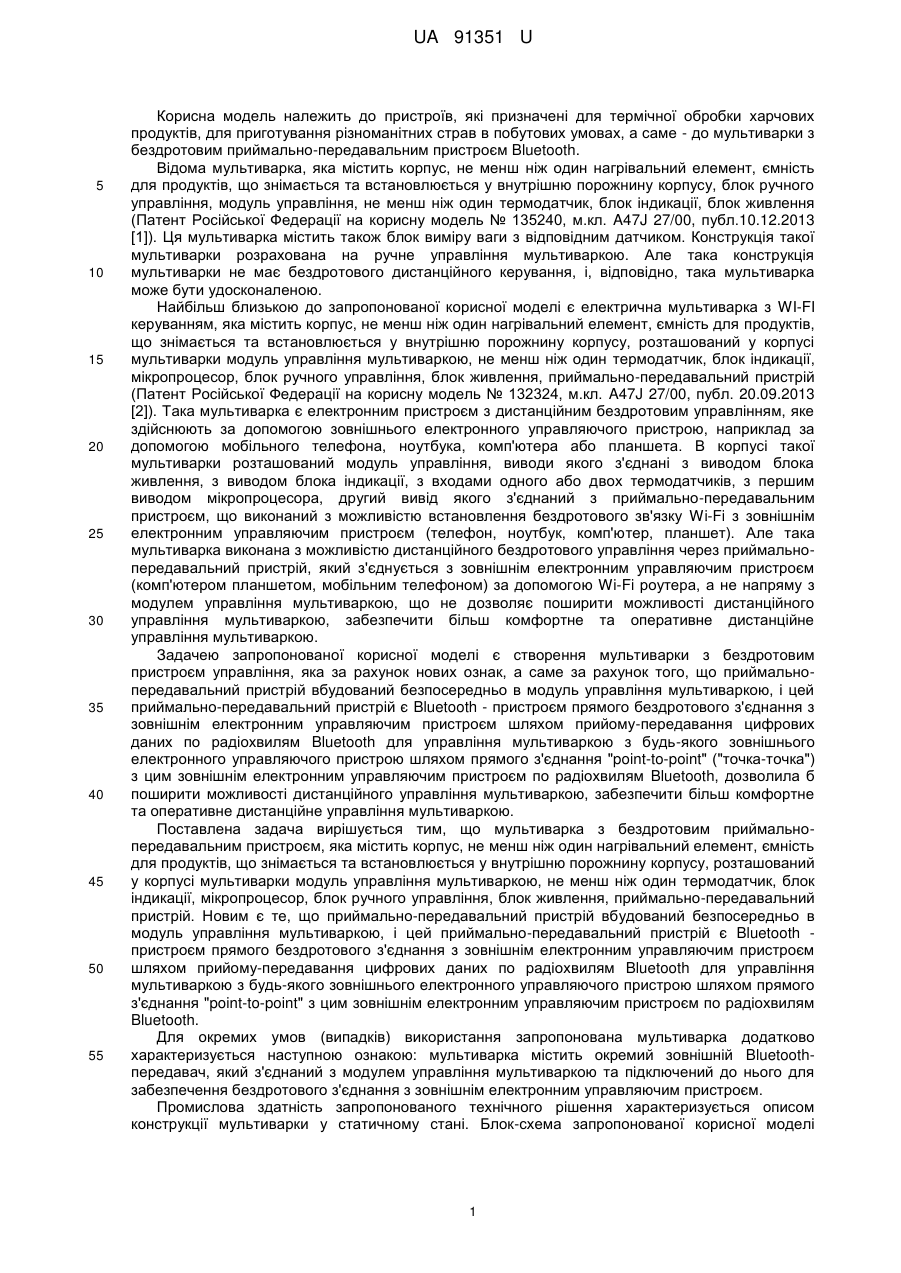

Реферат: Мультиварка з бездротовим приймально-передавальним пристроєм містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій. Приймально-передавальний пристрій вбудований безпосередньо в модуль управління мультиваркою, і цей приймальнопередавальний пристрій є Bluetooth-пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм шляхом прийому-передавання цифрових даних по радіохвилям Bluetooth для управління мультиваркою з будь-якого зовнішнього електронного управляючого пристрою шляхом прямого з'єднання "point-to-point" з цим зовнішнім електронним управляючим пристроєм по радіохвилям Bluetooth. UA 91351 U (54) МУЛЬТИВАРКА З БЕЗДРОТОВИМ ПРИЙМАЛЬНО-ПЕРЕДАВАЛЬНИМ ПРИСТРОЄМ BLUETOOTH (POINT-TO-POINT) UA 91351 U UA 91351 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які призначені для термічної обробки харчових продуктів, для приготування різноманітних страв в побутових умовах, а саме - до мультиварки з бездротовим приймально-передавальним пристроєм Bluetooth. Відома мультиварка, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, блок ручного управління, модуль управління, не менш ніж один термодатчик, блок індикації, блок живлення (Патент Російської Федерації на корисну модель № 135240, м.кл. A47J 27/00, публ.10.12.2013 [1]). Ця мультиварка містить також блок виміру ваги з відповідним датчиком. Конструкція такої мультиварки розрахована на ручне управління мультиваркою. Але така конструкція мультиварки не має бездротового дистанційного керування, і, відповідно, така мультиварка може бути удосконаленою. Найбільш близькою до запропонованої корисної моделі є електрична мультиварка з WI-FI керуванням, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій (Патент Російської Федерації на корисну модель № 132324, м.кл. A47J 27/00, публ. 20.09.2013 [2]). Така мультиварка є електронним пристроєм з дистанційним бездротовим управлінням, яке здійснюють за допомогою зовнішнього електронного управляючого пристрою, наприклад за допомогою мобільного телефона, ноутбука, комп'ютера або планшета. В корпусі такої мультиварки розташований модуль управління, виводи якого з'єднані з виводом блока живлення, з виводом блока індикації, з входами одного або двох термодатчиків, з першим виводом мікропроцесора, другий вивід якого з'єднаний з приймально-передавальним пристроєм, що виконаний з можливістю встановлення бездротового зв'язку Wi-Fi з зовнішнім електронним управляючим пристроєм (телефон, ноутбук, комп'ютер, планшет). Але така мультиварка виконана з можливістю дистанційного бездротового управління через приймальнопередавальний пристрій, який з'єднується з зовнішнім електронним управляючим пристроєм (комп'ютером планшетом, мобільним телефоном) за допомогою Wi-Fi роутера, а не напряму з модулем управління мультиваркою, що не дозволяє поширити можливості дистанційного управління мультиваркою, забезпечити більш комфортне та оперативне дистанційне управління мультиваркою. Задачею запропонованої корисної моделі є створення мультиварки з бездротовим пристроєм управління, яка за рахунок нових ознак, а саме за рахунок того, що приймальнопередавальний пристрій вбудований безпосередньо в модуль управління мультиваркою, і цей приймально-передавальний пристрій є Bluetooth - пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм шляхом прийому-передавання цифрових даних по радіохвилям Bluetooth для управління мультиваркою з будь-якого зовнішнього електронного управляючого пристрою шляхом прямого з'єднання "point-to-point" ("точка-точка") з цим зовнішнім електронним управляючим пристроєм по радіохвилям Bluetooth, дозволила б поширити можливості дистанційного управління мультиваркою, забезпечити більш комфортне та оперативне дистанційне управління мультиваркою. Поставлена задача вирішується тим, що мультиварка з бездротовим приймальнопередавальним пристроєм, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій. Новим є те, що приймально-передавальний пристрій вбудований безпосередньо в модуль управління мультиваркою, і цей приймально-передавальний пристрій є Bluetooth пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм шляхом прийому-передавання цифрових даних по радіохвилям Bluetooth для управління мультиваркою з будь-якого зовнішнього електронного управляючого пристрою шляхом прямого з'єднання "point-to-point" з цим зовнішнім електронним управляючим пристроєм по радіохвилям Bluetooth. Для окремих умов (випадків) використання запропонована мультиварка додатково характеризується наступною ознакою: мультиварка містить окремий зовнішній Bluetoothпередавач, який з'єднаний з модулем управління мультиваркою та підключений до нього для забезпечення бездротового з'єднання з зовнішнім електронним управляючим пристроєм. Промислова здатність запропонованого технічного рішення характеризується описом конструкції мультиварки у статичному стані. Блок-схема запропонованої корисної моделі 1 UA 91351 U 5 10 15 20 25 30 35 40 45 50 55 60 зображена на фіг. 1. Суть запропонованого технічного рішення ілюстрована також на фіг. 2. На фіг. 1 та на фіг 2 цифровими позиціями зазначені: 1 - корпус мультиварки (в заявленій корисній моделі мається на увазі, що конструктивний елемент "корпус 1" безумовно має дно, стінки та кришку мультиварки, які окремими позиціями на фіг. 1, фіг. 2 не позначені, але які безумовно існують в конструкції корпусу мультиварки); 2 - нагрівальний елемент (один або декілька таких нагрівальних елементів), нагрівальний елемент може бути розташованим збоку та/або знизу; 3 - ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпуса 1; 4 - модуль управління, який розташований у корпусі 1; 5 - приймально-передавальний пристрій, який вбудований безпосередньо в модуль управління 4 мультиваркою, і цей приймально-передавальний пристрій 5 є Bluetooth пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм шляхом прийому-передавання цифрових даних по радіохвилям Bluetooth для управління мультиваркою з будь-якого зовнішнього електронного управляючого пристрою шляхом прямого з'єднання "point-to-point" з цим зовнішнім електронним управляючим пристроєм по радіохвилям Bluetooth 6 - термодатчик; 7 - блок індикації; 8 - мікропроцесор; 9 - блок ручного управління; 10 - блок живлення; 11 - радіохвилі (сигнал, зокрема у вигляді радіохвилі) Bluetooth; 12 - зовнішній електронний управляючий пристрій (телефон/смартфон); 13 - зовнішній електронний управляючий пристрій (планшет/ноутбук); Блок живлення 10 з'єднаний виводами з електричною мережею, нагрівальними елементами 2 та термодатчиками 6, при цьому один з виводів блоку живлення 10 з'єднаний з модулем управління 4. В модулі управління 4 знаходиться блок індикації 7, мікропроцесор 8, блок ручного управління 9 та приймально-передавальний пристрій Bluetooth 5, який вбудований безпосередньо в модуль управління 4, і цей приймально-передавальний пристрій 5 є Bluetooth пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм шляхом прийому-передавання цифрових даних по радіохвилям Bluetooth (також в мультиварку та/або в модуль управління 4 можуть бути за необхідністю й інші комплектуючи додаткові елементи, які на фіг. 1 не названі й цифровою позицією не зазначені). Модуль управління 4 з приймально-передавальним пристроєм Bluetooth 5 шляхом прямого бездротового з'єднання взаємодіє з різними зовнішніми електронними управляючими пристроями 12 та/або 13 (такими як телефон, смартфон, ноутбук, комп'ютер, планшет та інші), при цьому модуль управління 4 за допомогою приймально-передавального пристрою Bluetooth 5 як приймає, так й передає інформацію у вигляді цифрових даних по радіохвилям Bluetooth. Для окремих умов (випадків) використання запропонована мультиварка містить окремий зовнішній Bluetooth-передавач, який з'єднаний з модулем управління 4 мультиваркою та підключений до нього для забезпечення бездротового з'єднання з зовнішнім електронним управляючим пристроєм 12 та/або 13 (на фіг. 1, фіг. 2 окремий зовнішній Bluetooth - передавач не показаний). Мультиварка у робочому стані. Попередньо перед початком управління процесом приготування їжі, споживач включає функцію Bluetooth на зовнішньому електронному управляючому пристрої, наприклад на 12 (телефон/смартфон) або на 13 (планшет/ноутбук). Після вищевказаного включення в настройках параметрів функції Bluetooth зовнішнього електронного управляючого пристрою 12 або 13, приймально-передавальним пристрій Bluetooth 5 мультиварки одержує по радіохвилям Bluetooth 11 сигнал встановлення зв'язку із зовнішнім електронним управляючим пристроєм 12 або 13, і споживач спостерігає встановлення такого зв'язку на моніторі (дисплеї, екрані) зовнішнього електронного управляючого пристрою 12 або 13. Після чого, споживач може направляти дані та інформацію з зовнішнього електронного управляючого пристрою 12 або 13 по радіохвилям Bluetooth 11 до приймально-передавального пристрою Bluetooth 5 мультиварки, який вбудований безпосередньо в модуль управління 4. Такими переданими даними та інформацією можуть бути різноманітні програми керування процесом роботи мультиварки. Передана та декодована інформація стосовно режиму роботи мультиварки передається на модуль управління 4, який залежно від програмного завдання включає та активує безпосередньо програму роботи мультиварки. Надалі споживач також має можливість 2 UA 91351 U 5 10 15 20 25 30 35 40 45 50 55 60 управляти на відстані усіма можливими функціями мультиварки, вибираючи необхідні параметри для приготування страви. Після закінчення роботи мультиварки (в залежності від програмного забезпечення мультиварки та зовнішнього електронного управляючого пристрою 12 або 13) з модуля управління 4 через приймально-передавальний пристрій Bluetooth 5 на зовнішні електронні управляючі пристрої 12 або 13 може передаватися сигнал (у вигляді радіохвилі Bluetooth 11) про завершення роботи мультиварки, який може бути відтворений на зовнішніх електронних управляючих пристроях 12 або 13 у вигляді звукового сигналу та/або у вигляді візуального попередження, або у будь-якому зручному для споживача вигляді, який передбачений програмним забезпеченням та технічними можливостями зовнішніх електронних управляючих пристроїв 12 або 13. Слід зазначити, що режим роботи приймально-передавального пристрою Bluetooth 5, що вбудований в модуль управління 4 мультиварки, не залежить від роботи мультиварки після її включення та в процесі приготування страв, і початок (час початку) приготування страв в мультиварці не залежить від того - активний чи не активний стан зв'язку між мультиваркою та зовнішніми електронними управляючими пристроями 12 або 13 та по радіохвилям 11 Bluetooth. Тобто після передачі даних до приймально-передавального пристрою Bluetooth 5 від зовнішніх електронних управляючих пристроїв 12 або 13, програма роботи мультиварки здійснюється вже незалежно від зовнішніх електронних управляючих пристроїв 12 або 13 та без наявності активного зав'язку Bluetooth. Поняття та технологія Bluetooth прийнято у світі для виробничої специфікації бездротових персональних мереж. Технологія Bluetooth забезпечує обмін інформацією між такими електронними пристроями, наприклад як персональні комп'ютери (стаціонарні, кишенькові, ноутбуки, планшети), мобільні телефони, та інші пристрої на надійній, безоплатній повсюдно доступній радіочастоті для ближнього зв'язку. Принцип дії заснований на використанні радіохвиль. Bluetooth дозволяє різноманітним пристроям комутуватися (з'єднуватися), коли вони знаходяться у радіусі до 100 метрів один від одного, в тому числі в окремих приміщеннях. Така бездротова технологія дозволяє мати доступ до мережі мобільних пристроїв, вона сама є мобільною, дозволяє користуватися у комфортній для споживача обстановці, в тому числі здійснювати дистанційне курування мультиваркою із зовнішніх електронних управляючих пристроїв (ноутбук, телефон, планшет, настільний комп'ютер). Технологія Bluetooth може використовувати протокол point-to-point ("точка - точка"), що визначає встановлення зв'язку та передачу даних лише між двома об'єктами комунікації. Протокол point-to-point ("точка - точка") дозволяє бездротової точці Bluetooth обмінюватися даними з іншою точкою доступу Bluetooth, що підтримує режим бездротового моста point-topoint. Протокол point-to-point працює як правило тільки з однаковими точками доступу, в тому числі із точками доступу Bluetooth. Сукупність усіх ознак запропонованої мультиварки, в тому числі нові ознаки, а саме - те, що приймально-передавальний пристрій 5 вбудований безпосередньо в модуль управління 4 мультиварки, і цей приймально-передавальний пристрій 5 є Bluetooth-пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм 12 або 13 шляхом прийому-передавання цифрових даних по радіохвилям Bluetooth для управління мультиваркою з будь-якого зовнішнього електронного управляючого пристрою шляхом встановлення прямого з'єднання "point-to-point" ("точка-точка") з цим зовнішнім електронним управляючим пристроєм у мережі Bluetooth дозволяє одержати технічний результат - поширити можливості дистанційного управління мультиваркою., забезпечити більш комфортне та оперативне дистанційне управління мультиваркою. Для окремих умов (випадків) використання запропонована мультиварка дозволяє посилити досягнення технічного результату за рахунок того, що вона містить окремий зовнішній Bluetoothпередавач, який з'єднаний з модулем управління 4 мультиваркою та підключений до нього для забезпечення бездротового з'єднання з зовнішнім електронним управляючим пристроєм 12 або 13. Технічне рішення заявленої мультиварки, завдяки технології Bluetooth по протоколу встановлення зв'язку "point-to-point" ("точка-точка"), спрямоване на встановлення бездротового з'єднання дистанційного управління однією мультиваркою від одного зовнішнього електронного управляючого пристрою 12 або 13. Запропонована мультиварка, в тому числі її конструктивний елемент приймальнопередавальний пристрій Bluetooth 5, що вбудований безпосередньо в модуль управління 4 мультиваркою, пройшла широкі випробування як дослідний зразок мультиварок. Результати випробувань показали, що така мультиварка дозволяє поширити експлуатаційні можливості 3 UA 91351 U 5 10 такого пристрою для термічної обробки харчових продуктів, виготовлення страв, забезпечити більш комфортне і оперативне управління мультиваркою дистанційно, скоротити термін для приготування харчових страв. Запропонована мультиварка технологічна у виготовленні, відповідає вимогам експлуатації пристроїв для приготування їжі у сучасних умовах. Виробництво запропонованої мультиварки дозволить поширити асортимент сучасних мультиварок. Джерела інформації: 1. Патент Російської Федерації на корисну модель № 135240, м.кл. A47J 27/00, публ. 10.12.2013. 2. Патент Російської Федерації на корисну модель № 132324, м.кл. A47J 27/00, публ. 20.09.2013 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Мультиварка з бездротовим приймально-передавальним пристроєм, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій, яка відрізняється тим, що приймально-передавальний пристрій вбудований безпосередньо в модуль управління мультиваркою, і цей приймально-передавальний пристрій є Bluetooth-пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм шляхом прийомупередавання цифрових даних по радіохвилям Bluetooth для управління мультиваркою з будьякого зовнішнього електронного управляючого пристрою шляхом прямого з'єднання "point-topoint" з цим зовнішнім електронним управляючим пристроєм по радіохвилям Bluetooth. 2. Мультиварка за п. 1, яка відрізняється тим, що вона містить окремий зовнішній Bluetoothпередавач, який з'єднаний з модулем управління мультиваркою та підключений до нього для забезпечення бездротового з'єднання з зовнішнім електронним управляючим пристроєм. 4 UA 91351 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
