Протектор-заглушка

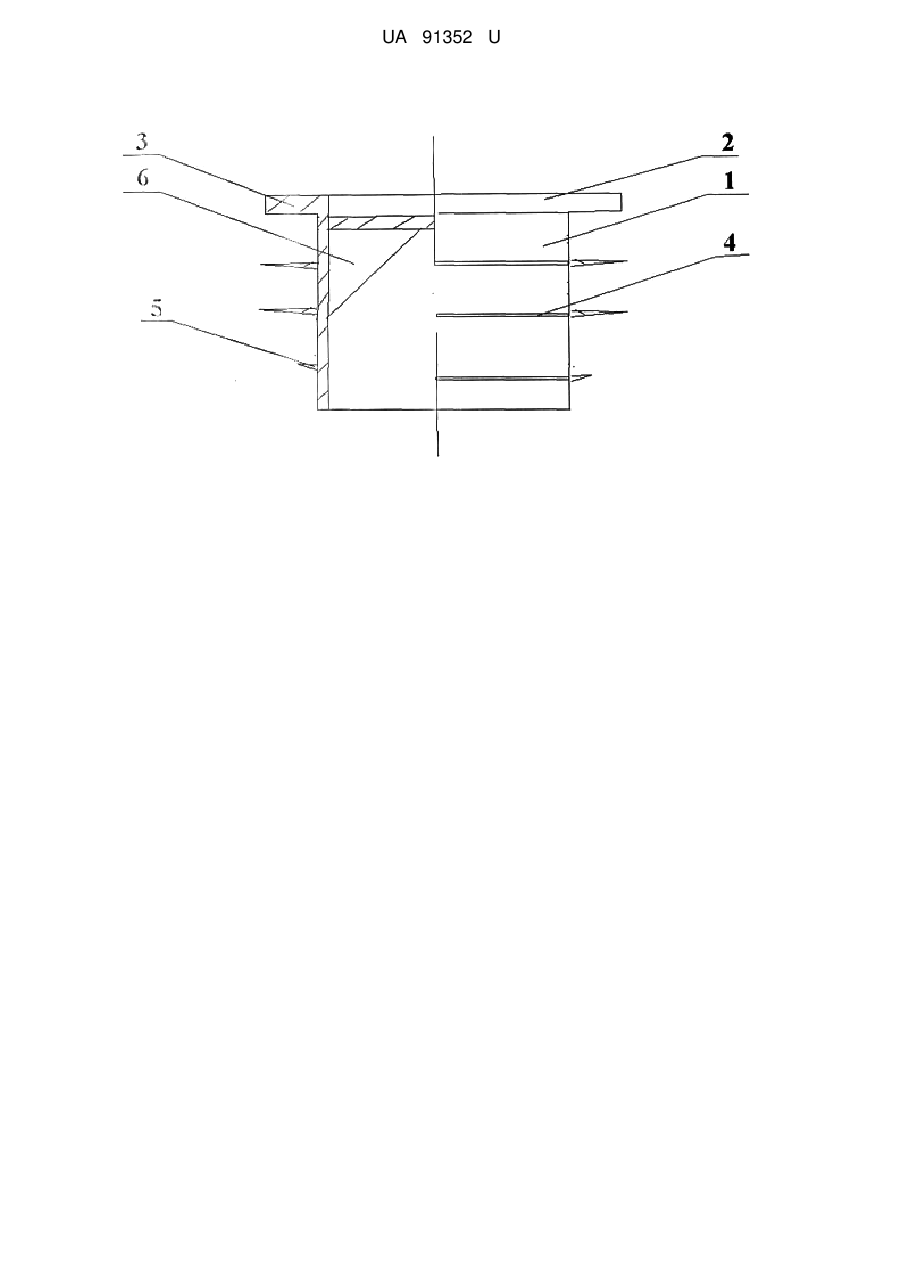

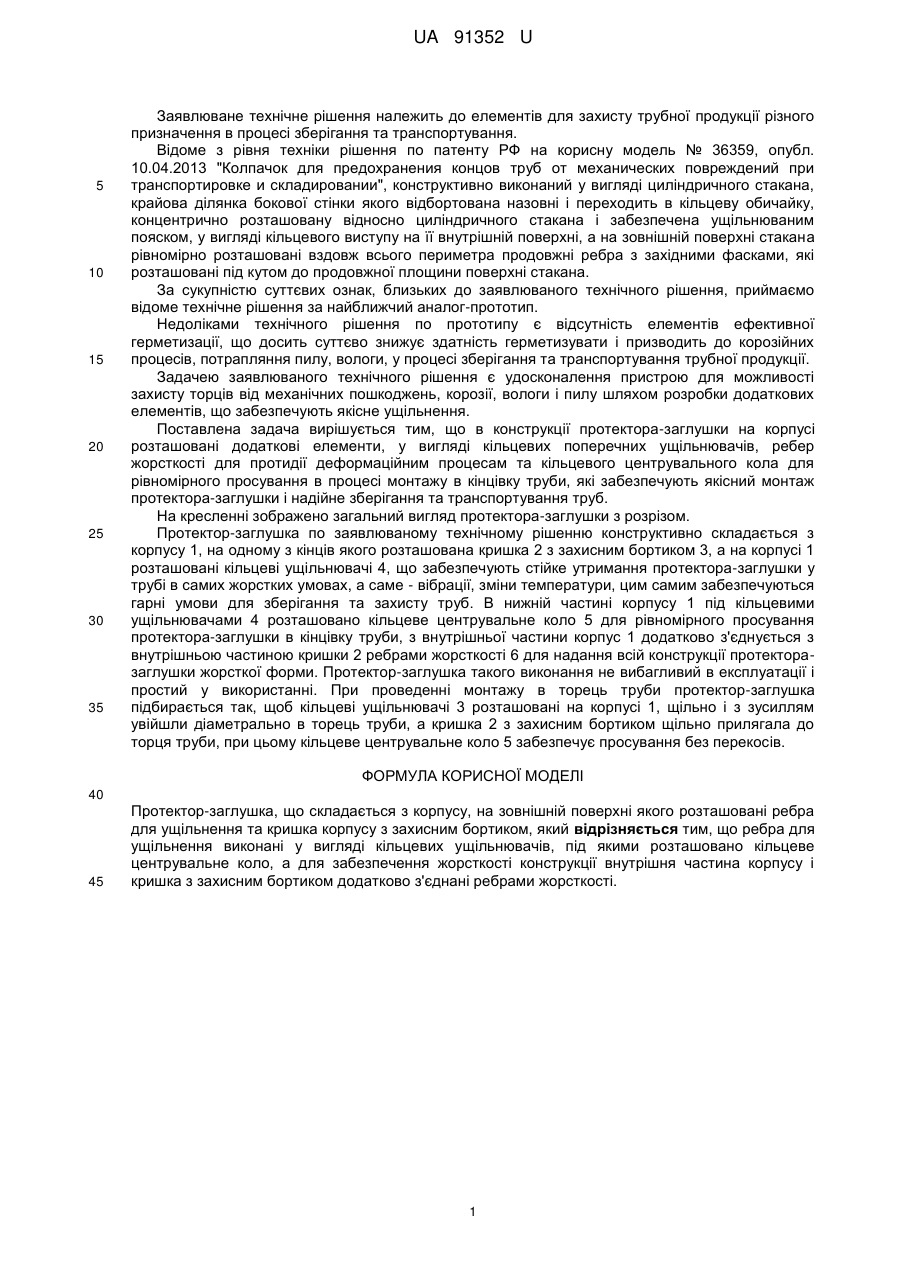

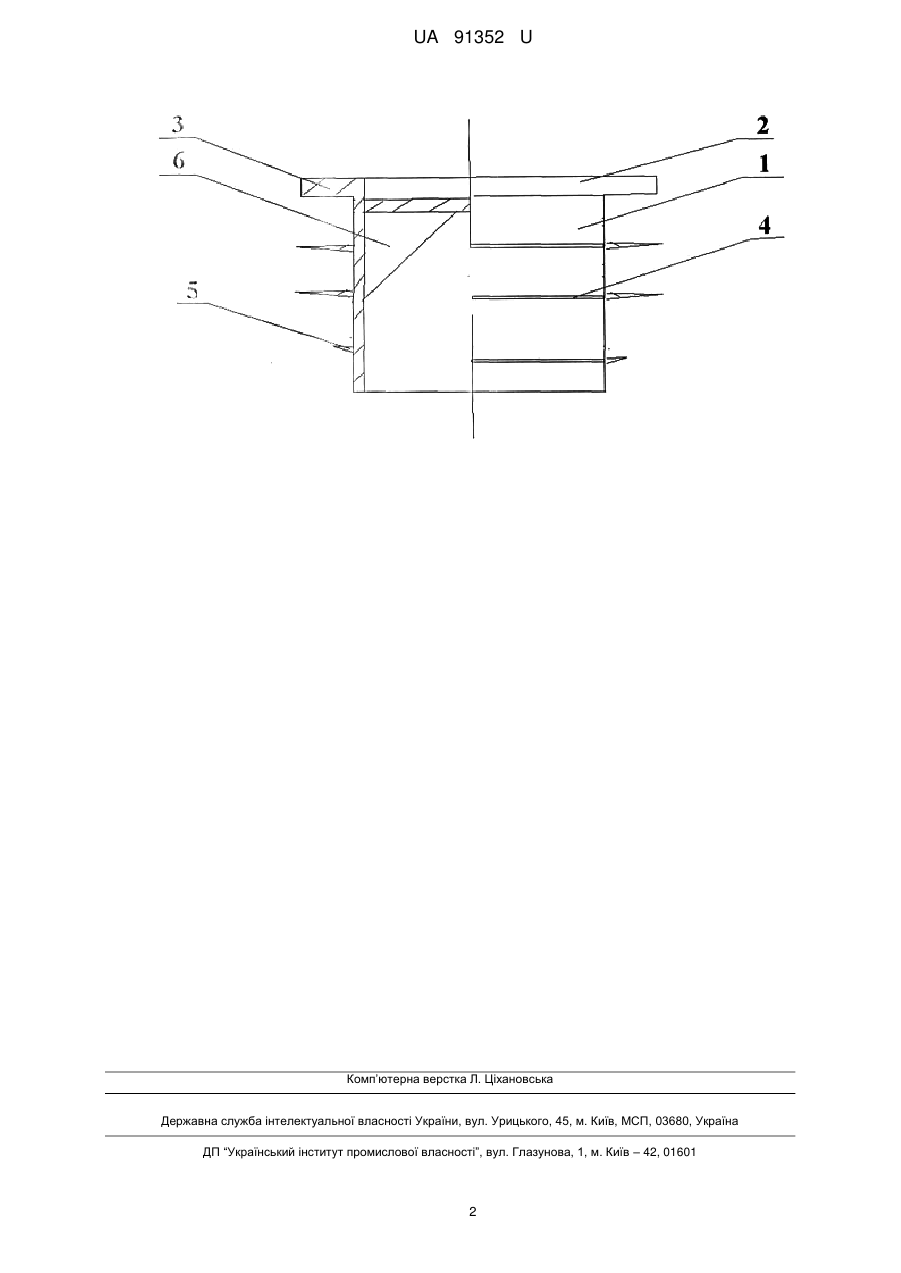

Реферат: Протектор-заглушка складається з корпусу, на зовнішній поверхні якого розташовані ребра для ущільнення та кришка корпусу з захисним бортиком. Ребра для ущільнення виконані у вигляді кільцевих ущільнювачів, під якими розташовано кільцеве центрувальне коло, а для забезпечення жорсткості конструкції внутрішня частина корпусу і кришка з захисним бортиком додатково з'єднані ребрами жорсткості. UA 91352 U (12) UA 91352 U UA 91352 U 5 10 15 20 25 30 35 Заявлюване технічне рішення належить до елементів для захисту трубної продукції різного призначення в процесі зберігання та транспортування. Відоме з рівня техніки рішення по патенту РФ на корисну модель № 36359, опубл. 10.04.2013 "Колпачок для предохранения концов труб от механических повреждений при транспортировке и складировании", конструктивно виконаний у вигляді циліндричного стакана, крайова ділянка бокової стінки якого відбортована назовні і переходить в кільцеву обичайку, концентрично розташовану відносно циліндричного стакана і забезпечена ущільнюваним пояском, у вигляді кільцевого виступу на її внутрішній поверхні, а на зовнішній поверхні стакана рівномірно розташовані вздовж всього периметра продовжні ребра з західними фасками, які розташовані під кутом до продовжної площини поверхні стакана. За сукупністю суттєвих ознак, близьких до заявлюваного технічного рішення, приймаємо відоме технічне рішення за найближчий аналог-прототип. Недоліками технічного рішення по прототипу є відсутність елементів ефективної герметизації, що досить суттєво знижує здатність герметизувати і призводить до корозійних процесів, потрапляння пилу, вологи, у процесі зберігання та транспортування трубної продукції. Задачею заявлюваного технічного рішення є удосконалення пристрою для можливості захисту торців від механічних пошкоджень, корозії, вологи і пилу шляхом розробки додаткових елементів, що забезпечують якісне ущільнення. Поставлена задача вирішується тим, що в конструкції протектора-заглушки на корпусі розташовані додаткові елементи, у вигляді кільцевих поперечних ущільнювачів, ребер жорсткості для протидії деформаційним процесам та кільцевого центрувального кола для рівномірного просування в процесі монтажу в кінцівку труби, які забезпечують якісний монтаж протектора-заглушки і надійне зберігання та транспортування труб. На кресленні зображено загальний вигляд протектора-заглушки з розрізом. Протектор-заглушка по заявлюваному технічному рішенню конструктивно складається з корпусу 1, на одному з кінців якого розташована кришка 2 з захисним бортиком 3, а на корпусі 1 розташовані кільцеві ущільнювачі 4, що забезпечують стійке утримання протектора-заглушки у трубі в самих жорстких умовах, а саме - вібрації, зміни температури, цим самим забезпечуються гарні умови для зберігання та захисту труб. В нижній частині корпусу 1 під кільцевими ущільнювачами 4 розташовано кільцеве центрувальне коло 5 для рівномірного просування протектора-заглушки в кінцівку труби, з внутрішньої частини корпус 1 додатково з'єднується з внутрішньою частиною кришки 2 ребрами жорсткості 6 для надання всій конструкції протекторазаглушки жорсткої форми. Протектор-заглушка такого виконання не вибагливий в експлуатації і простий у використанні. При проведенні монтажу в торець труби протектор-заглушка підбирається так, щоб кільцеві ущільнювачі 3 розташовані на корпусі 1, щільно і з зусиллям увійшли діаметрально в торець труби, а кришка 2 з захисним бортиком щільно прилягала до торця труби, при цьому кільцеве центрувальне коло 5 забезпечує просування без перекосів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Протектор-заглушка, що складається з корпусу, на зовнішній поверхні якого розташовані ребра для ущільнення та кришка корпусу з захисним бортиком, який відрізняється тим, що ребра для ущільнення виконані у вигляді кільцевих ущільнювачів, під якими розташовано кільцеве центрувальне коло, а для забезпечення жорсткості конструкції внутрішня частина корпусу і кришка з захисним бортиком додатково з'єднані ребрами жорсткості. 1 UA 91352 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
