Спосіб забивання шпунтових паль на воді

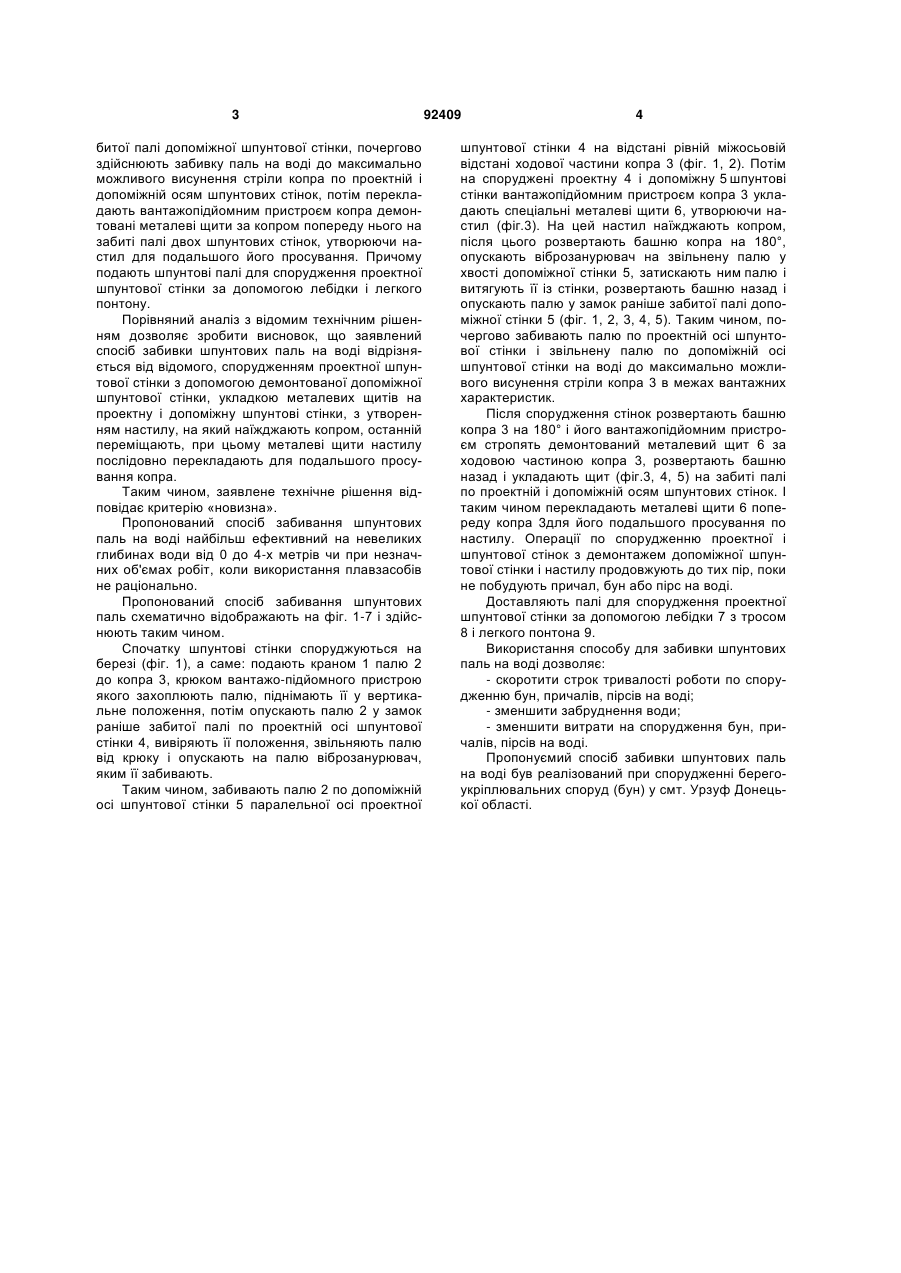

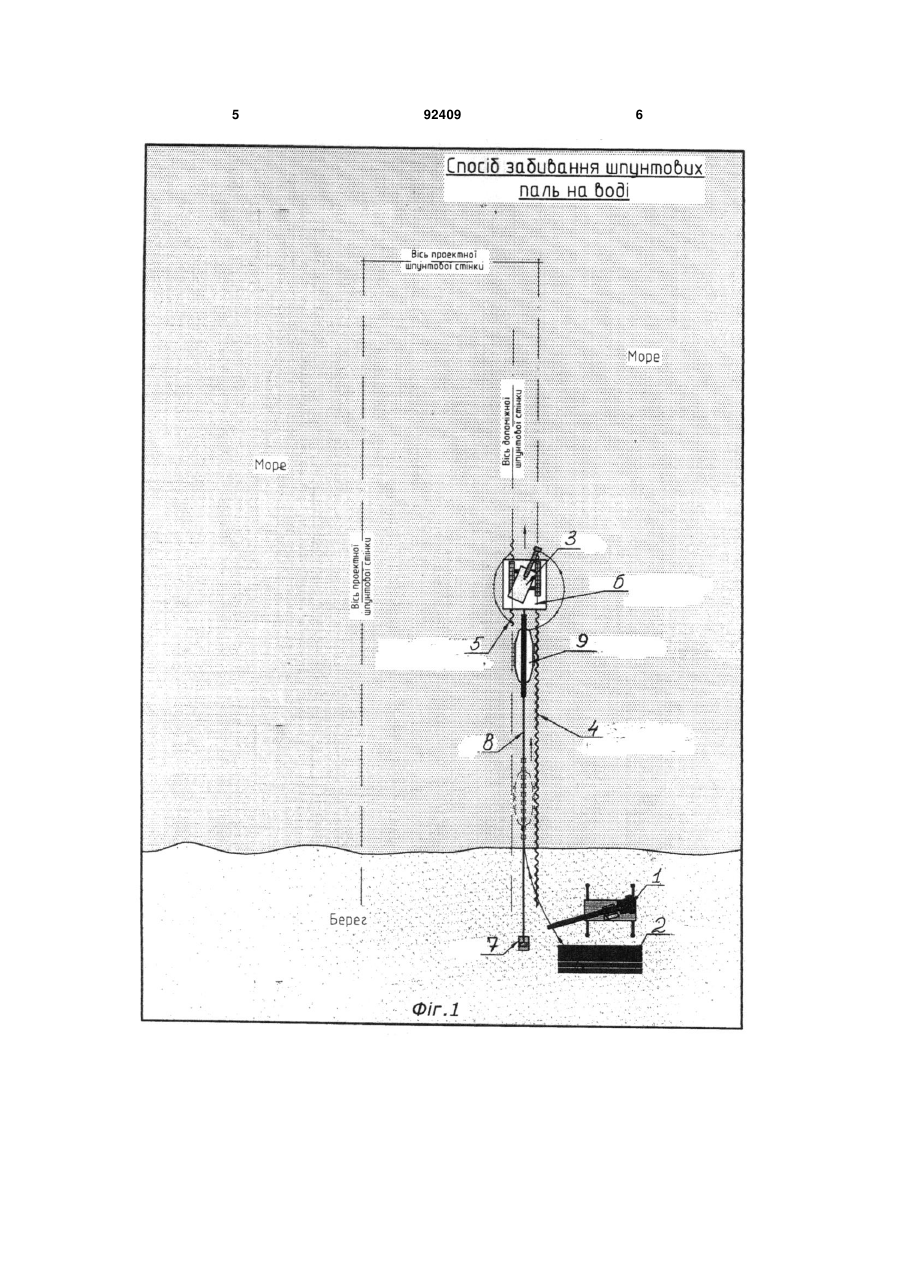

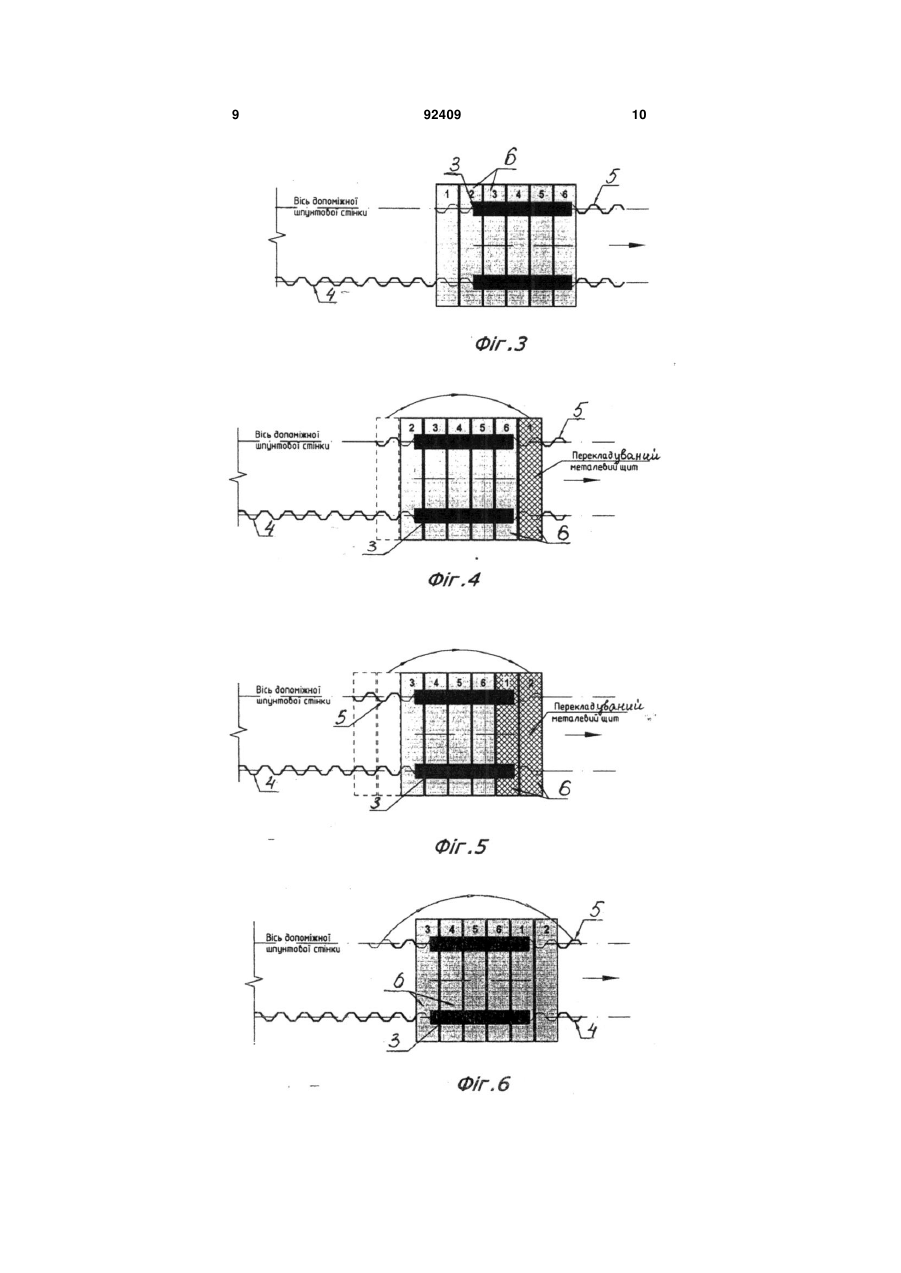

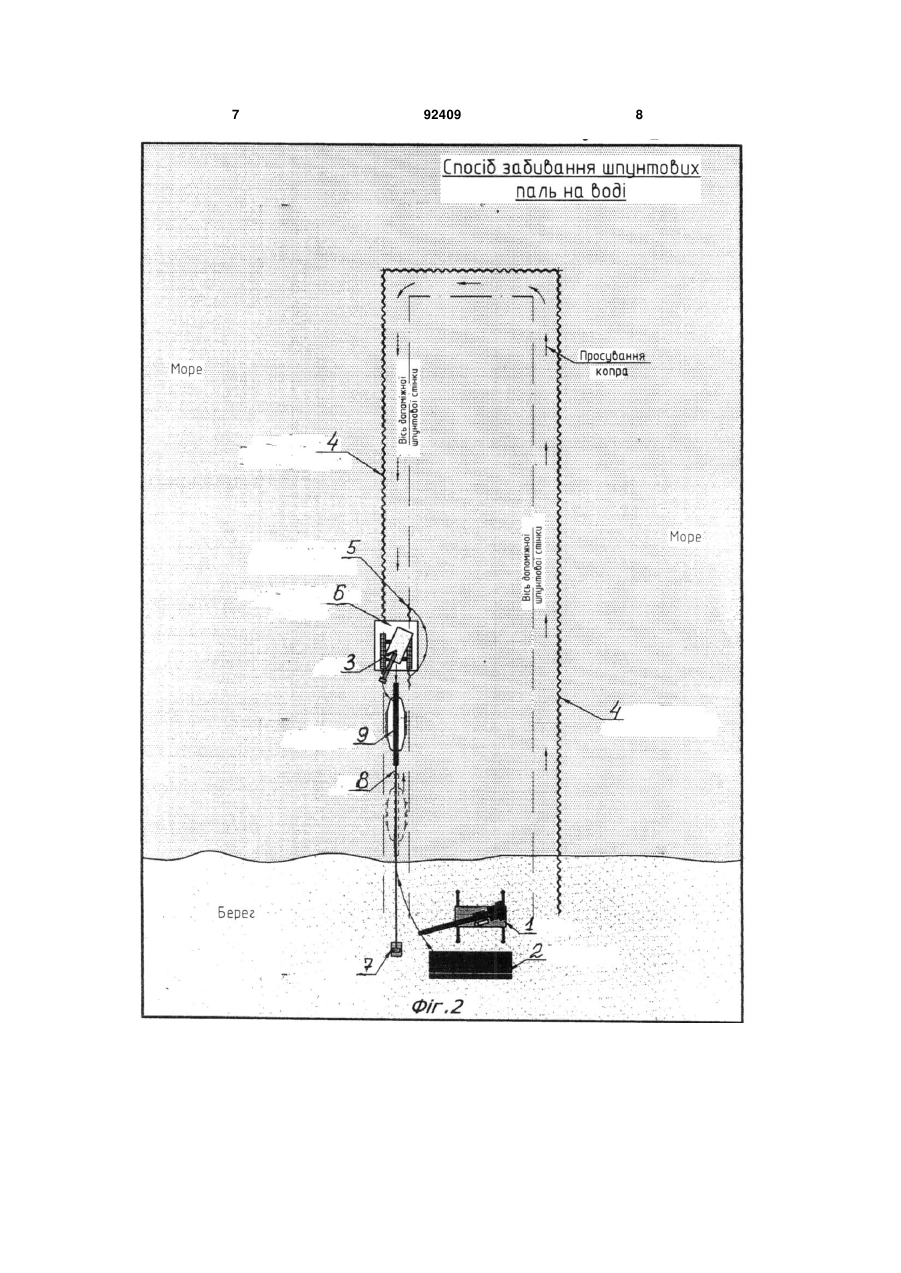

1. Спосіб забивання шпунтових паль на воді, який полягає у тому, що подають палю до копра, захоплюють її вантажопідйомним пристроєм копра, піднімають палю у вертикальне положення, опускають її у замок раніше забитої палі, вивіряють її положення і забивають віброзанурювачем копра, утворюючи проектну шпунтову стінку на C2 2 (19) 1 3 битої палі допоміжної шпунтової стінки, почергово здійснюють забивку паль на воді до максимально можливого висунення стріли копра по проектній і допоміжній осям шпунтових стінок, потім перекладають вантажопідйомним пристроєм копра демонтовані металеві щити за копром попереду нього на забиті палі двох шпунтових стінок, утворюючи настил для подальшого його просування. Причому подають шпунтові палі для спорудження проектної шпунтової стінки за допомогою лебідки і легкого понтону. Порівняний аналіз з відомим технічним рішенням дозволяє зробити висновок, що заявлений спосіб забивки шпунтових паль на воді відрізняється від відомого, спорудженням проектної шпунтової стінки з допомогою демонтованої допоміжної шпунтової стінки, укладкою металевих щитів на проектну і допоміжну шпунтові стінки, з утворенням настилу, на який наїжджають копром, останній переміщають, при цьому металеві щити настилу послідовно перекладають для подальшого просування копра. Таким чином, заявлене технічне рішення відповідає критерію «новизна». Пропонований спосіб забивання шпунтових паль на воді найбільш ефективний на невеликих глибинах води від 0 до 4-х метрів чи при незначних об'ємах робіт, коли використання плавзасобів не раціонально. Пропонований спосіб забивання шпунтових паль схематично відображають на фіг. 1-7 і здійснюють таким чином. Спочатку шпунтові стінки споруджуються на березі (фіг. 1), а саме: подають краном 1 палю 2 до копра 3, крюком вантажо-підйомного пристрою якого захоплюють палю, піднімають її у вертикальне положення, потім опускають палю 2 у замок раніше забитої палі по проектній осі шпунтової стінки 4, вивіряють її положення, звільняють палю від крюку і опускають на палю віброзанурювач, яким її забивають. Таким чином, забивають палю 2 по допоміжній осі шпунтової стінки 5 паралельної осі проектної 92409 4 шпунтової стінки 4 на відстані рівній міжосьовій відстані ходової частини копра 3 (фіг. 1, 2). Потім на споруджені проектну 4 і допоміжну 5 шпунтові стінки вантажопідйомним пристроєм копра 3 укладають спеціальні металеві щити 6, утворюючи настил (фіг.3). На цей настил наїжджають копром, після цього розвертають башню копра на 180°, опускають віброзанурювач на звільнену палю у хвості допоміжної стінки 5, затискають ним палю і витягують її із стінки, розвертають башню назад і опускають палю у замок раніше забитої палі допоміжної стінки 5 (фіг. 1, 2, 3, 4, 5). Таким чином, почергово забивають палю по проектній осі шпунтової стінки і звільнену палю по допоміжній осі шпунтової стінки на воді до максимально можливого висунення стріли копра 3 в межах вантажних характеристик. Після спорудження стінок розвертають башню копра 3 на 180° і його вантажопідйомним пристроєм стропять демонтований металевий щит 6 за ходовою частиною копра 3, розвертають башню назад і укладають щит (фіг.3, 4, 5) на забиті палі по проектній і допоміжній осям шпунтових стінок. І таким чином перекладають металеві щити 6 попереду копра 3для його подальшого просування по настилу. Операції по спорудженню проектної і шпунтової стінок з демонтажем допоміжної шпунтової стінки і настилу продовжують до тих пір, поки не побудують причал, бун або пірс на воді. Доставляють палі для спорудження проектної шпунтової стінки за допомогою лебідки 7 з тросом 8 і легкого понтона 9. Використання способу для забивки шпунтових паль на воді дозволяє: - скоротити строк тривалості роботи по спорудженню бун, причалів, пірсів на воді; - зменшити забруднення води; - зменшити витрати на спорудження бун, причалів, пірсів на воді. Пропонуємий спосіб забивки шпунтових паль на воді був реалізований при спорудженні берегоукріплювальних споруд (бун) у смт. Урзуф Донецької області. 5 92409 6 7 92409 8 9 92409 10 11 Комп’ютерна верстка А. Крулевський 92409 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
