Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ла для комбінованої лазерної системи

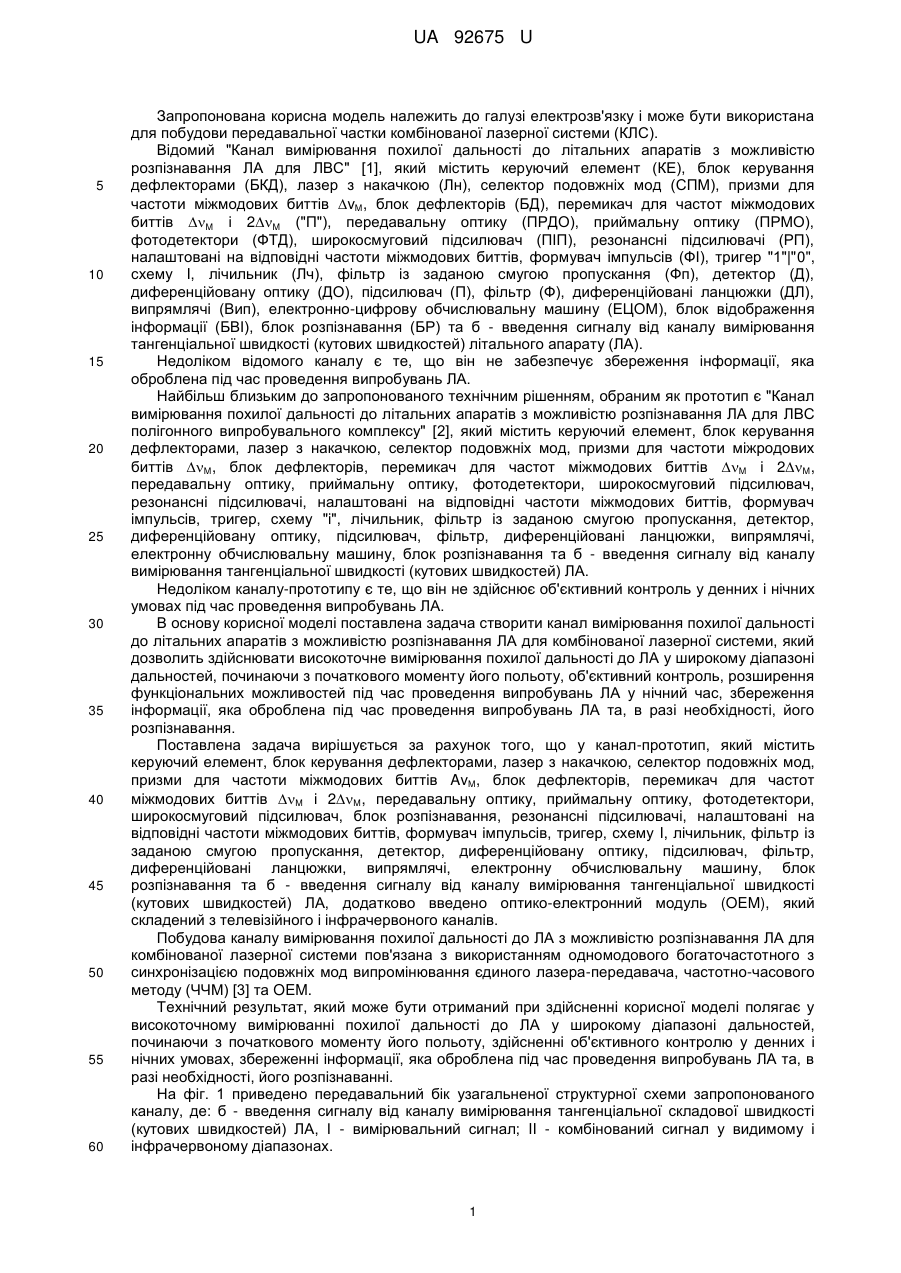

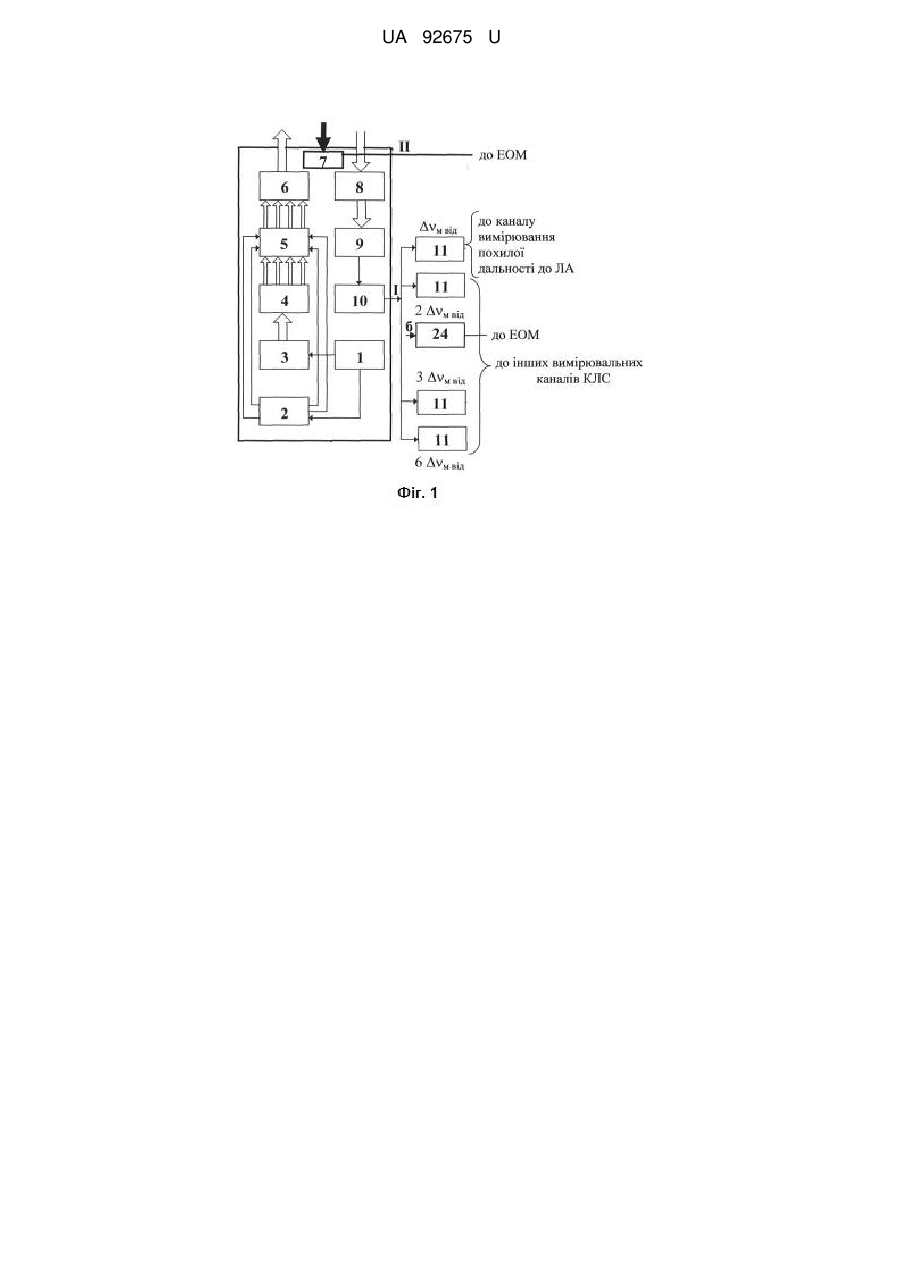

Реферат: Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призми для частоти міжмодових биттів м, блок дефлекторів, перемикач для частот міжмодових биттів м і 2м, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок розпізнавання та б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарата. Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 92675 U (12) UA 92675 U UA 92675 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для ЛВС" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), призми для частоти міжмодових биттів vM, блок дефлекторів (БД), перемикач для частот міжмодових биттів M і 2M ("П"), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ПІП), резонансні підсилювачі (РП), налаштовані на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1"|"0", схему I, лічильник (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Д), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ), блок розпізнавання (БР) та б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарату (ЛА). Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є "Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для ЛВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призми для частоти міжродових биттів M, блок дефлекторів, перемикач для частот міжмодових биттів M і 2M, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему "і", лічильник, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронну обчислювальну машину, блок розпізнавання та б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призми для частоти міжмодових биттів AvM, блок дефлекторів, перемикач для частот міжмодових биттів M і 2M, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, блок розпізнавання, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему I, лічильник, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронну обчислювальну машину, блок розпізнавання та б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання похилої дальності до ЛА з можливістю розпізнавання ЛА для комбінованої лазерної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнаванні. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: б - введення сигналу від каналу вимірювання тангенціальної складової швидкості (кутових швидкостей) ЛА, І - вимірювальний сигнал; II - комбінований сигнал у видимому і інфрачервоному діапазонах. 1 UA 92675 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведена узагальнена структурна схема запропонованого каналу. На фіг. 4 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) від блоку опорного лазерного сигналу; б) від блоку відбитого лазерного сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод 4, призми для частоти міжмодових биттів M, блок дефлекторів 5, перемикач для частот міжмодових биттів M і 2M, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектори 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, налаштовані на відповідні частоти міжмодових биттів, формувач імпульсів 12, схему I 13, фільтр із заданою смугою пропускання 14, диференційований ланцюжок 15, випрямляч 16, тригер 17, детектор 18, диференційовану оптику 19, підсилювач 20, фільтр 21, лічильник 22 та електронну обчислювальну машину 23, блок розпізнавання 24 та б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазера (Лн) за допомогою СПМ виділяються необхідні пари частот для створення рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним ДС, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54=5-4=M, 97=9-7=2M, 63=6-3=3M, 82=8-2=6M. Сигнал частот міжмодових биттів M, 2M, 3M та 6M потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=M, 9,7=2AM, 6, 3=3M та 8,2=6M фокусується в точки простору, що скануються,оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  або X і У, при цьому створюється РСН (фіг. 2). Прийняті ПРМО від ЛА лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ПІП вони розподіляються по РП, що налаштовані на відповідні частоти міжмодових биттів м від, 2м від, 3м від, 6м від. При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (РП м від) формують сигнал про похилу дальність до ЛА, а РП2 (РП 2м від), РП 3 (РП 3м від) і РП 4 (РП 6м від) формують сигнали для інших вимірювальних каналів ЛВС (фіг. 1). Принцип роботи грубої шкали каналу вимірювання похилої дальності R до ЛА полягає у наступному (фіг. 3, 4). На боці, який передає. Виділена СПМ зі спектру випромінювання лазера-передавача перша пара частот 54 розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний - сканований БД під певним кутом (з часом Тпр, що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2) та надходить на ПРДО і далі на ЛА; 2) додатковий (1) - перетворений ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття M, надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою "І". Отриманий від ФТД додатковий оптичний сигнал частоти 5,4 з "бланкуючими" імпульсами перетворений в сигнал M, здобуває чіткі границі "бланкуючого" імпульсу, проходячи ДО, підсилюється. Фільтр П=1/і (де і - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси в імпульсні сигнали, які, проходячи ДЛ і Вип (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. 2 UA 92675 U 5 10 15 20 25 30 35 40 На боці, який приймає. Відбитий від ЛА основний сигнал частот 5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал M, підсилюється ШП та виділяється в РП, як сигнал міжмодової частоти м від. Проходячи через Дет, він перетворюється точно також, як і додатковий електричний сигнал (2) частоти м, надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему I, здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, які підраховуються Лч і відпрацьовуються у ЕОМ та відображаються у вигляді числа, яке відповідає R до ЛА. Таким чином відбувається вимір похилої дальності до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення вмикання ключа (для формування "бланкуючого" імпульсу). Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури КЛС, то вмикання та вимикання перемикача ("П") відбувається одночасно для 2-ох пар частот 5,4 і 9,7. Апаратурні помилки виміру R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності і нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відносини сигнал/шум. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Вимірювальна інформація про тангенціальну швидкість (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БР для розпізнавання ЛА, що супроводжується. Джерела інформації: 1. Патент на корисну модель № 52935, Україна, МПК G01S 17/42. Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для ЛВС. /О.В. Коломійцев, Д.Г. Васильєв, Р.В. Воробйов та ін. - № u201006381; заяв. 25.05.2010; опубл. 10.09.2010; Бюл. № 17. - 10 с. 2. Патент на корисну модель № 75244, Україна, МПК G01S 17/42. Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для ЛВС полігонного випробувального комплексу. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201205812; заяв. 14.05.2012; опубл. 26.11.2012; Бюл. № 22. - 5 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Канал вимірювання похилої дальності до літальних апаратів з можливістю розпізнавання ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призми для частоти міжмодових биттів м, блок дефлекторів, перемикач для частот міжмодових биттів м і 2м, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок розпізнавання та б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) літального апарата, який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 3 UA 92675 U 4 UA 92675 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
