Замок кулачковий

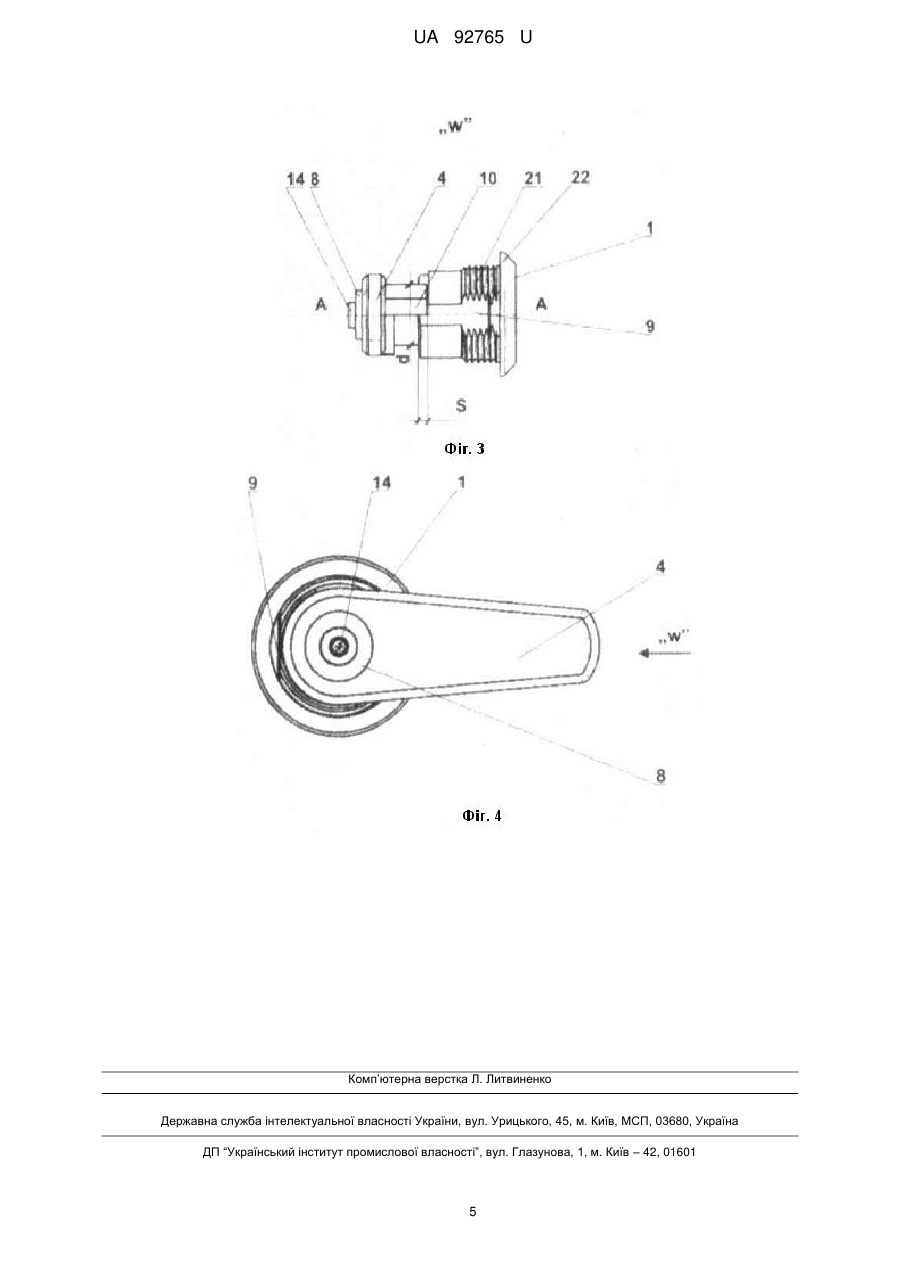

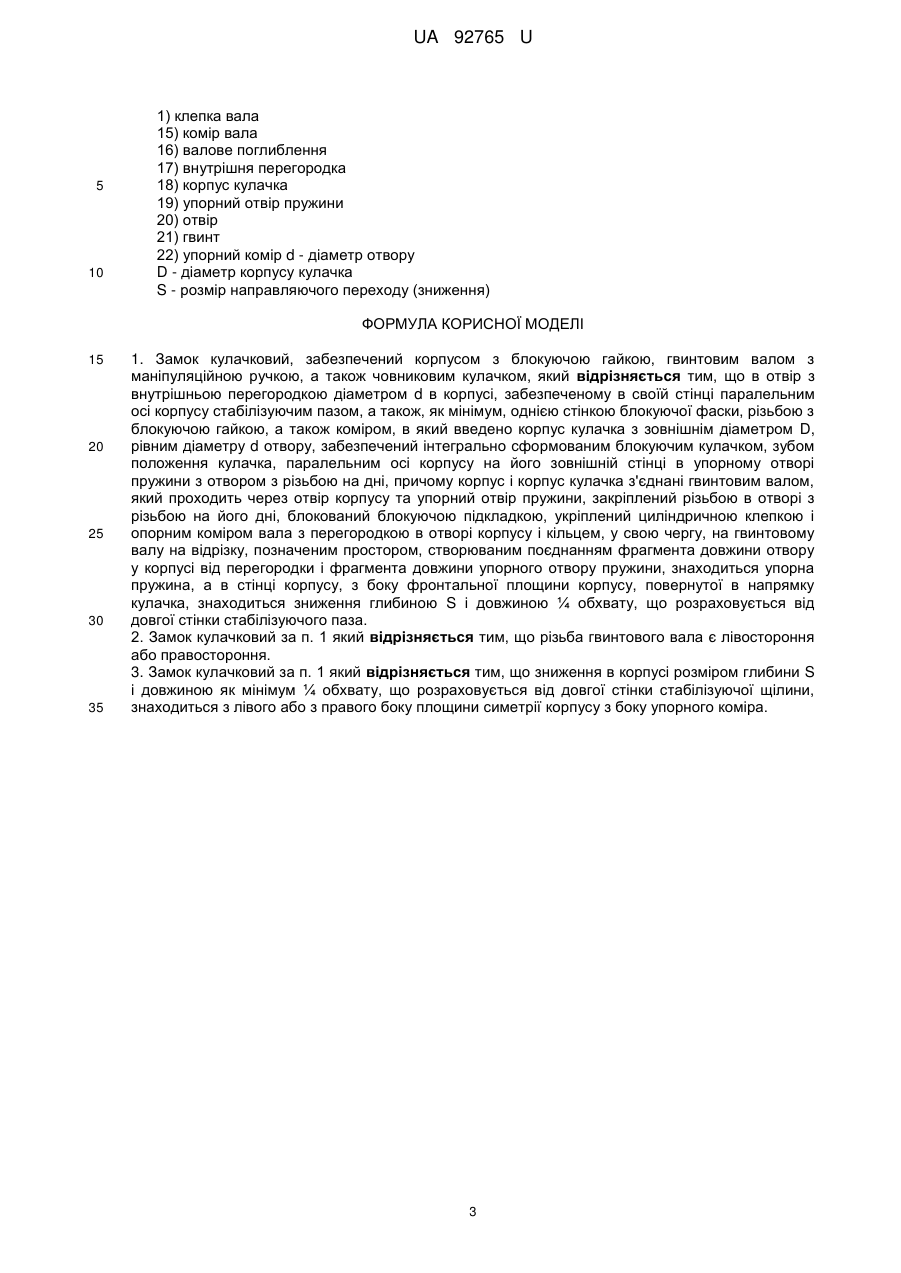

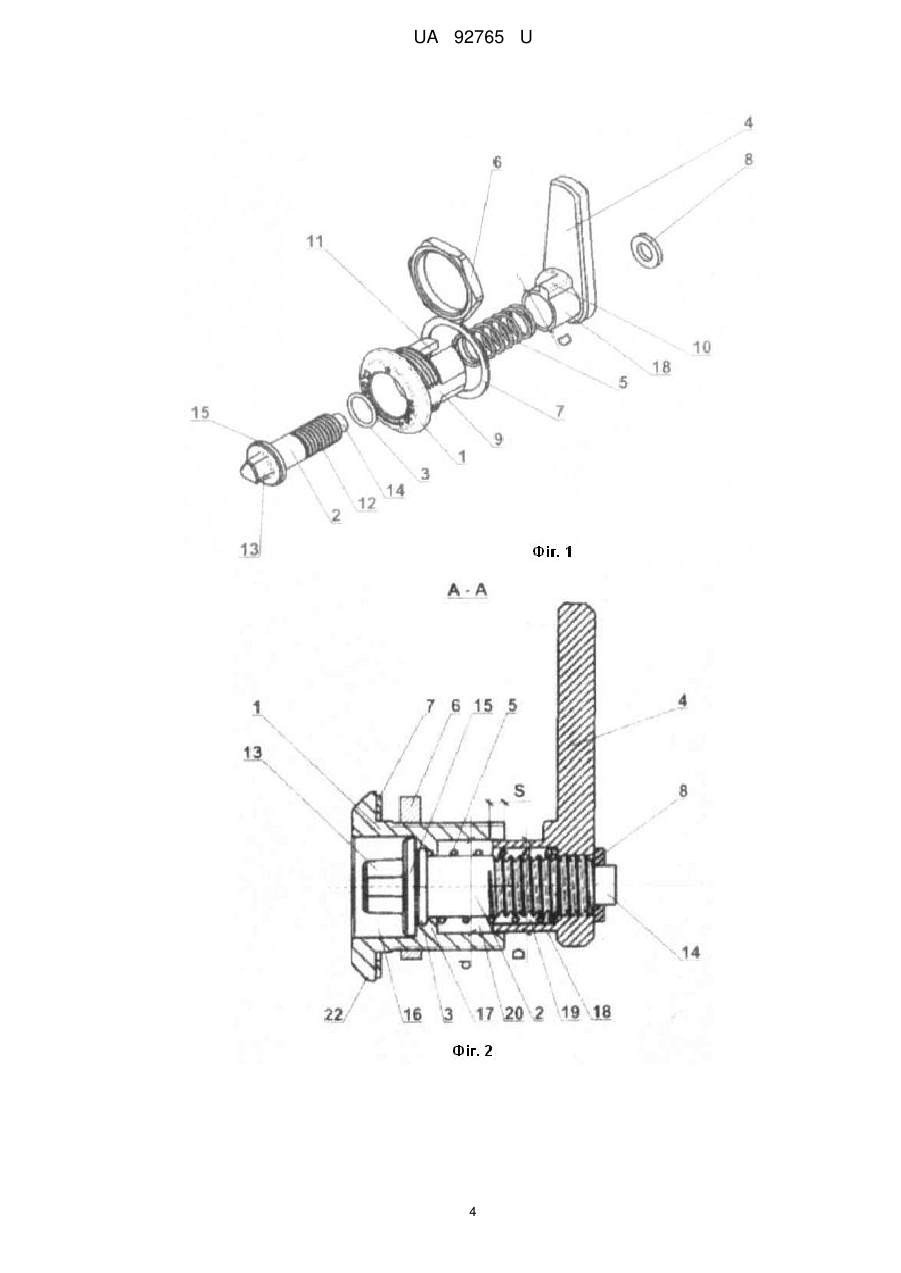

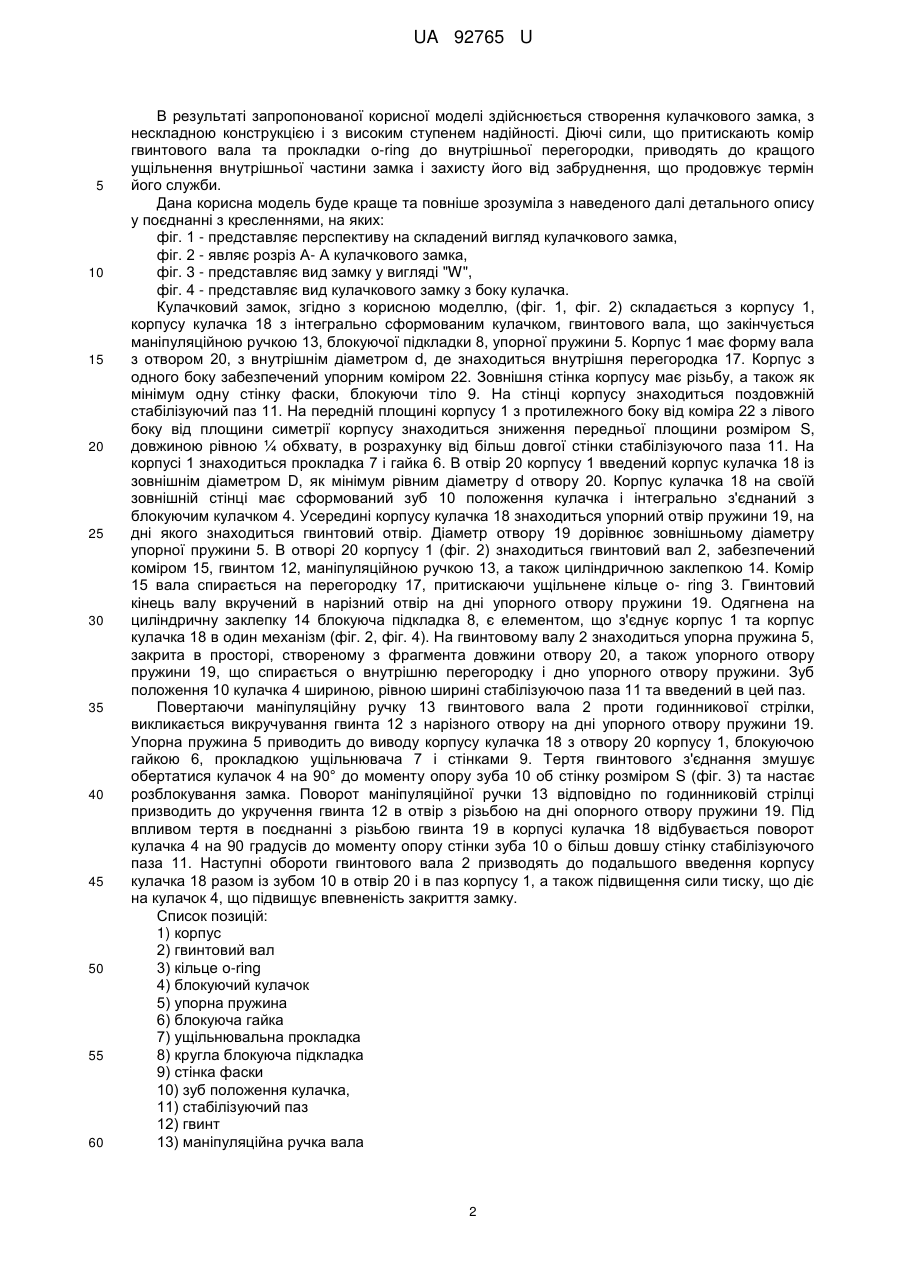

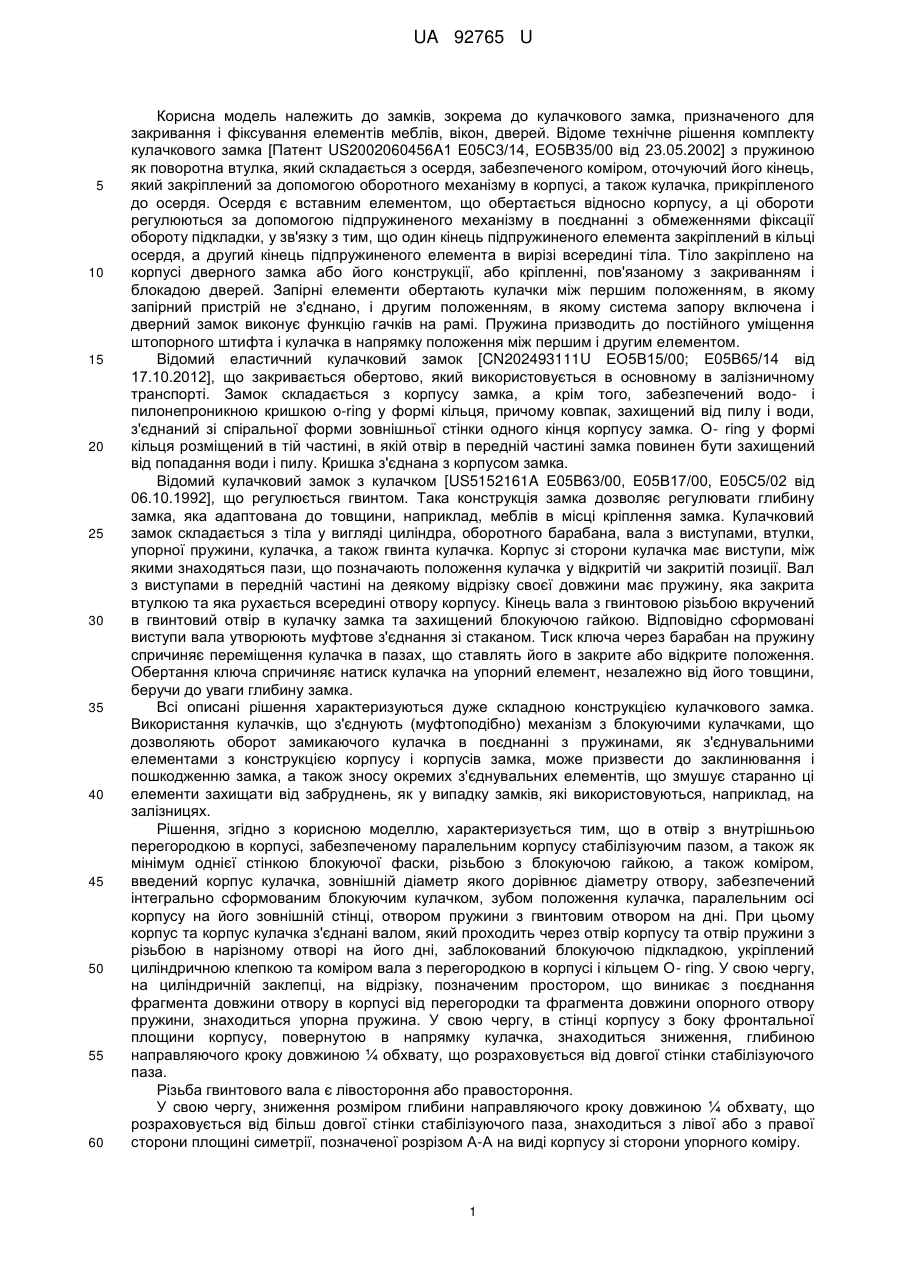

Реферат: Замок кулачковий, забезпечений корпусом з блокуючою гайкою, гвинтовим валом з маніпуляційною ручкою, а також човниковим кулачком, причому в отвір з внутрішньою перегородкою діаметром d в корпусі, забезпеченому в своїй стінці паралельним осі корпусу стабілізуючим пазом, а також, як мінімум, однією стінкою блокуючої фаски, різьбою з блокуючою гайкою, а також коміром, в який введено корпус кулачка з зовнішнім діаметром D, рівним діаметру d отвору , забезпечений інтегрально сформованим блокуючим кулачком, зубом положення кулачка, паралельним осі корпусу на його зовнішній стінці в упорному отворі пружини з отвором з різьбою на дні, причому корпус і корпус кулачка з'єднані гвинтовим валом, який проходить через отвір корпусу та упорний отвір пружини, закріплений різьбою в отворі з різьбою на його дні, блокований блокуючою підкладкою, укріплений циліндричною клепкою 14 і опорним коміром вала 15 з перегородкою 17 в отворі корпусу і кільцем. У свою чергу, на гвинтовому валу на відрізку, позначеним простором, створюваним поєднанням фрагмента довжини отвору у корпусі від перегородки і фрагмента довжини упорного отвору пружини, знаходиться упорна пружина, а в стінці корпусу, з боку фронтальної площини корпусу, повернутою в напрямку кулачка, знаходиться зниження глибиною S і довжиною ¼ обхвату, що розраховується від довгої стінки стабілізуючого паза. UA 92765 U (33) Код держави-учасниці PL UA 92765 U UA 92765 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до замків, зокрема до кулачкового замка, призначеного для закривання і фіксування елементів меблів, вікон, дверей. Відоме технічне рішення комплекту кулачкового замка [Патент US2002060456A1 Е05С3/14, ЕО5В35/00 від 23.05.2002] з пружиною як поворотна втулка, який складається з осердя, забезпеченого коміром, оточуючий його кінець, який закріплений за допомогою оборотного механізму в корпусі, а також кулачка, прикріпленого до осердя. Осердя є вставним елементом, що обертається відносно корпусу, а ці обороти регулюються за допомогою підпружиненого механізму в поєднанні з обмеженнями фіксації обороту підкладки, у зв'язку з тим, що один кінець підпружиненого елемента закріплений в кільці осердя, а другий кінець підпружиненого елемента в вирізі всередині тіла. Тіло закріплено на корпусі дверного замка або його конструкції, або кріпленні, пов'язаному з закриванням і блокадою дверей. Запірні елементи обертають кулачки між першим положенням, в якому запірний пристрій не з'єднано, і другим положенням, в якому система запору включена і дверний замок виконує функцію гачків на рамі. Пружина призводить до постійного уміщення штопорного штифта і кулачка в напрямку положення між першим і другим елементом. Відомий еластичний кулачковий замок [CN202493111U ЕО5В15/00; Е05В65/14 від 17.10.2012], що закривається обертово, який використовується в основному в залізничному транспорті. Замок складається з корпусу замка, а крім того, забезпечений водо- і пилонепроникною кришкою o-ring у формі кільця, причому ковпак, захищений від пилу і води, з'єднаний зі спіральної форми зовнішньої стінки одного кінця корпусу замка. О- ring у формі кільця розміщений в тій частині, в якій отвір в передній частині замка повинен бути захищений від попадання води і пилу. Кришка з'єднана з корпусом замка. Відомий кулачковий замок з кулачком [US5152161A Е05В63/00, Е05В17/00, Е05С5/02 від 06.10.1992], що регулюється гвинтом. Така конструкція замка дозволяє регулювати глибину замка, яка адаптована до товщини, наприклад, меблів в місці кріплення замка. Кулачковий замок складається з тіла у вигляді циліндра, оборотного барабана, вала з виступами, втулки, упорної пружини, кулачка, а також гвинта кулачка. Корпус зі сторони кулачка має виступи, між якими знаходяться пази, що позначають положення кулачка у відкритій чи закритій позиції. Вал з виступами в передній частині на деякому відрізку своєї довжини має пружину, яка закрита втулкою та яка рухається всередині отвору корпусу. Кінець вала з гвинтовою різьбою вкручений в гвинтовий отвір в кулачку замка та захищений блокуючою гайкою. Відповідно сформовані виступи вала утворюють муфтове з'єднання зі стаканом. Тиск ключа через барабан на пружину спричиняє переміщення кулачка в пазах, що ставлять його в закрите або відкрите положення. Обертання ключа спричиняє натиск кулачка на упорний елемент, незалежно від його товщини, беручи до уваги глибину замка. Всі описані рішення характеризуються дуже складною конструкцією кулачкового замка. Використання кулачків, що з'єднують (муфтоподібно) механізм з блокуючимикулачками, що дозволяють оборот замикаючого кулачка в поєднанні з пружинами, як з'єднувальними елементами з конструкцією корпусу і корпусів замка, може призвести до заклинювання і пошкодженню замка, а також зносу окремих з'єднувальних елементів, що змушує старанно ці елементи захищати від забруднень, як у випадку замків, які використовуються, наприклад, на залізницях. Рішення, згідно з корисною моделлю, характеризується тим, що в отвір з внутрішньою перегородкою в корпусі, забезпеченому паралельним корпусу стабілізуючим пазом, а також як мінімум однієї стінкою блокуючої фаски, різьбою з блокуючою гайкою, а також коміром, введений корпус кулачка, зовнішній діаметр якого дорівнює діаметру отвору, забезпечений інтегрально сформованим блокуючим кулачком, зубом положення кулачка, паралельним осі корпусу на його зовнішній стінці, отвором пружини з гвинтовим отвором на дні. При цьому корпус та корпус кулачка з'єднані валом, який проходить через отвір корпусу та отвір пружини з різьбою в нарізному отворі на його дні, заблокований блокуючою підкладкою, укріплений циліндричною клепкою та коміром вала з перегородкою в корпусі і кільцем О- ring. У свою чергу, на циліндричній заклепці, на відрізку, позначеним простором, що виникає з поєднання фрагмента довжини отвору в корпусі від перегородки та фрагмента довжини опорного отвору пружини, знаходиться упорна пружина. У свою чергу, в стінці корпусу з боку фронтальної площини корпусу, повернутою в напрямку кулачка, знаходиться зниження, глибиною направляючого кроку довжиною ¼ обхвату, що розраховується від довгої стінки стабілізуючого паза. Різьба гвинтового вала є лівостороння або правостороння. У свою чергу, зниження розміром глибини направляючого кроку довжиною ¼ обхвату, що розраховується від більш довгої стінки стабілізуючого паза, знаходиться з лівої або з правої сторони площині симетрії, позначеної розрізом А-А на виді корпусу зі сторони упорного коміру. 1 UA 92765 U 5 10 15 20 25 30 35 40 45 50 55 60 В результаті запропонованої корисної моделі здійснюється створення кулачкового замка, з нескладною конструкцією і з високим ступенем надійності. Діючі сили, що притискають комір гвинтового вала та прокладки o-ring до внутрішньої перегородки, приводять до кращого ущільнення внутрішньої частини замка і захисту його від забруднення, що продовжує термін його служби. Дана корисна модель буде краще та повніше зрозуміла з наведеного далі детального опису у поєднанні з кресленнями, на яких: фіг. 1 - представляє перспективу на складений вигляд кулачкового замка, фіг. 2 - являє розріз А- А кулачкового замка, фіг. 3 - представляє вид замку у вигляді "W", фіг. 4 - представляє вид кулачкового замку з боку кулачка. Кулачковий замок, згідно з корисною моделлю, (фіг. 1, фіг. 2) складається з корпусу 1, корпусу кулачка 18 з інтегрально сформованим кулачком, гвинтового вала, що закінчується маніпуляційною ручкою 13, блокуючої підкладки 8, упорної пружини 5. Корпус 1 має форму вала з отвором 20, з внутрішнім діаметром d, де знаходиться внутрішня перегородка 17. Корпус з одного боку забезпечений упорним коміром 22. Зовнішня стінка корпусу має різьбу, а також як мінімум одну стінку фаски, блокуючи тіло 9. На стінці корпусу знаходиться поздовжній стабілізуючий паз 11. На передній площині корпусу 1 з протилежного боку від коміра 22 з лівого боку від площини симетрії корпусу знаходиться зниження передньої площини розміром S, довжиною рівною ¼ обхвату, в розрахунку від більш довгої стінки стабілізуючого паза 11. На корпусі 1 знаходиться прокладка 7 і гайка 6. В отвір 20 корпусу 1 введений корпус кулачка 18 із зовнішнім діаметром D, як мінімум рівним діаметру d отвору 20. Корпус кулачка 18 на своїй зовнішній стінці має сформований зуб 10 положення кулачка і інтегрально з'єднаний з блокуючим кулачком 4. Усередині корпусу кулачка 18 знаходиться упорний отвір пружини 19, на дні якого знаходиться гвинтовий отвір. Діаметр отвору 19 дорівнює зовнішньому діаметру упорної пружини 5. В отворі 20 корпусу 1 (фіг. 2) знаходиться гвинтовий вал 2, забезпечений коміром 15, гвинтом 12, маніпуляційною ручкою 13, а також циліндричною заклепкою 14. Комір 15 вала спирається на перегородку 17, притискаючи ущільнене кільце о- ring 3. Гвинтовий кінець валу вкручений в нарізний отвір на дні упорного отвору пружини 19. Одягнена на циліндричну заклепку 14 блокуюча підкладка 8, є елементом, що з'єднує корпус 1 та корпус кулачка 18 в один механізм (фіг. 2, фіг. 4). На гвинтовому валу 2 знаходиться упорна пружина 5, закрита в просторі, створеному з фрагмента довжини отвору 20, а також упорного отвору пружини 19, що спирається о внутрішню перегородку і дно упорного отвору пружини. Зуб положення 10 кулачка 4 шириною, рівною ширині стабілізуючою паза 11 та введений в цей паз. Повертаючи маніпуляційну ручку 13 гвинтового вала 2 проти годинникової стрілки, викликається викручування гвинта 12 з нарізного отвору на дні упорного отвору пружини 19. Упорна пружина 5 приводить до виводу корпусу кулачка 18 з отвору 20 корпусу 1, блокуючою гайкою 6, прокладкою ущільнювача 7 і стінками 9. Тертя гвинтового з'єднання змушує обертатися кулачок 4 на 90° до моменту опору зуба 10 об стінку розміром S (фіг. 3) та настає розблокування замка. Поворот маніпуляційної ручки 13 відповідно по годинниковій стрілці призводить до укручення гвинта 12 в отвір з різьбою на дні опорного отвору пружини 19. Під впливом тертя в поєднанні з різьбою гвинта 19 в корпусі кулачка 18 відбувається поворот кулачка 4 на 90 градусів до моменту опору стінки зуба 10 о більш довшу стінку стабілізуючого паза 11. Наступні обороти гвинтового вала 2 призводять до подальшого введення корпусу кулачка 18 разом із зубом 10 в отвір 20 і в паз корпусу 1, а також підвищення сили тиску, що діє на кулачок 4, що підвищує впевненість закриття замку. Список позицій: 1) корпус 2) гвинтовий вал 3) кільце о-ring 4) блокуючий кулачок 5) упорна пружина 6) блокуюча гайка 7) ущільнювальна прокладка 8) кругла блокуюча підкладка 9) стінка фаски 10) зуб положення кулачка, 11) стабілізуючий паз 12) гвинт 13) маніпуляційна ручка вала 2 UA 92765 U 5 10 1) клепка вала 15) комір вала 16) валове поглиблення 17) внутрішня перегородка 18) корпус кулачка 19) упорний отвір пружини 20) отвір 21) гвинт 22) упорний комір d - діаметр отвору D - діаметр корпусу кулачка S - розмір направляючого переходу (зниження) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Замок кулачковий, забезпечений корпусом з блокуючою гайкою, гвинтовим валом з маніпуляційною ручкою, а також човниковим кулачком, який відрізняється тим, що в отвір з внутрішньою перегородкою діаметром d в корпусі, забезпеченому в своїй стінці паралельним осі корпусу стабілізуючим пазом, а також, як мінімум, однією стінкою блокуючої фаски, різьбою з блокуючою гайкою, а також коміром, в який введено корпус кулачка з зовнішнім діаметром D, рівним діаметру d отвору, забезпечений інтегрально сформованим блокуючим кулачком, зубом положення кулачка, паралельним осі корпусу на його зовнішній стінці в упорному отворі пружини з отвором з різьбою на дні, причому корпус і корпус кулачка з'єднані гвинтовим валом, який проходить через отвір корпусу та упорний отвір пружини, закріплений різьбою в отворі з різьбою на його дні, блокований блокуючою підкладкою, укріплений циліндричною клепкою і опорним коміром вала з перегородкою в отворі корпусу і кільцем, у свою чергу, на гвинтовому валу на відрізку, позначеним простором, створюваним поєднанням фрагмента довжини отвору у корпусі від перегородки і фрагмента довжини упорного отвору пружини, знаходиться упорна пружина, а в стінці корпусу, з боку фронтальної площини корпусу, повернутої в напрямку кулачка, знаходиться зниження глибиною S і довжиною ¼ обхвату, що розраховується від довгої стінки стабілізуючого паза. 2. Замок кулачковий за п. 1 який відрізняється тим, що різьба гвинтового вала є лівостороння або правостороння. 3. Замок кулачковий за п. 1 який відрізняється тим, що зниження в корпусі розміром глибини S і довжиною як мінімум ¼ обхвату, що розраховується від довгої стінки стабілізуючої щілини, знаходиться з лівого або з правого боку площини симетрії корпусу з боку упорного коміра. 3 UA 92765 U 4 UA 92765 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
