Врізний замок

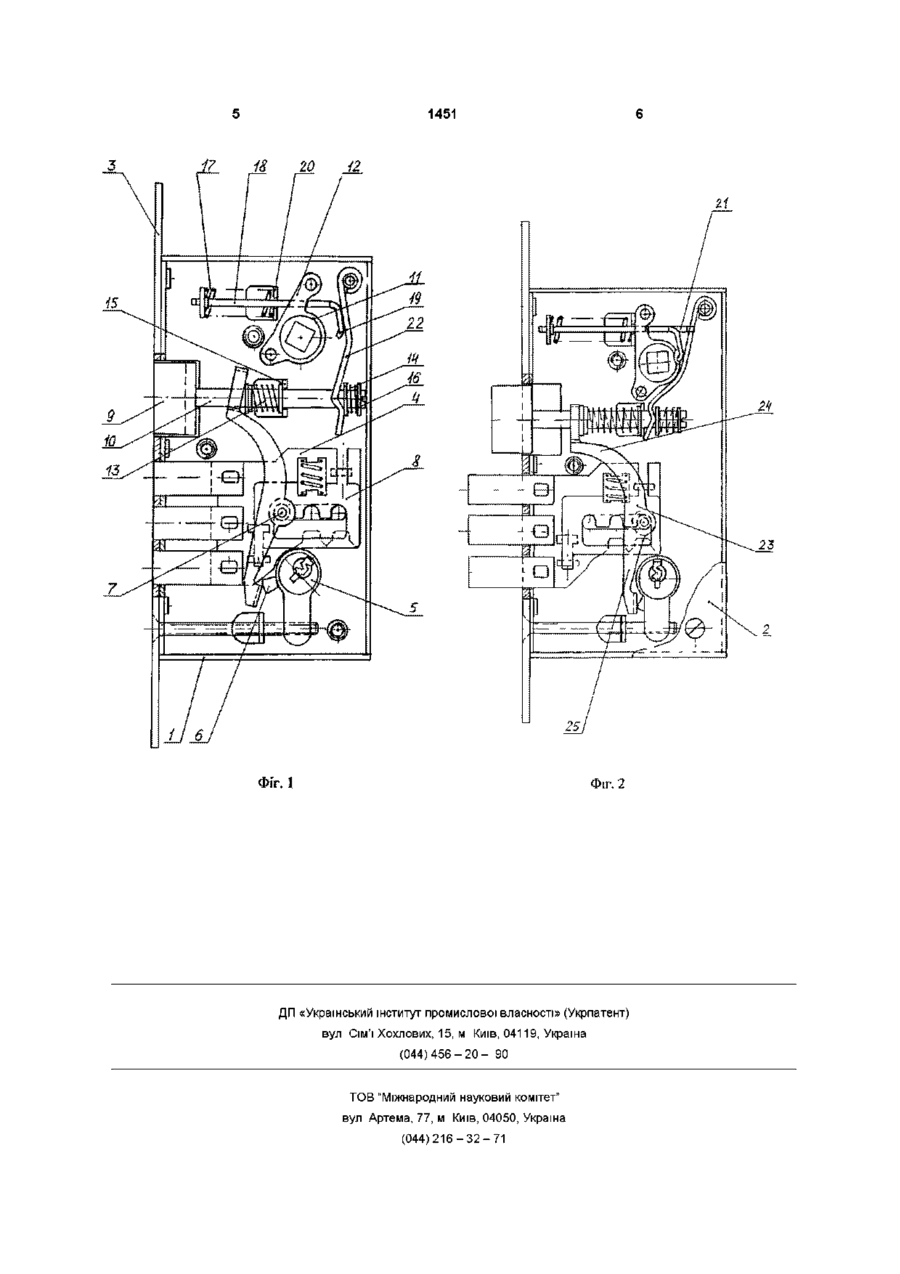

Врізний замок, який містить корпус з лицевою планкою, розміщені у корпусі засув, замикаючий механізм, кулачок якого взаємодіє з засувом, заскочку з хвостовиком, на якому установлені дві пружини стиснення, обмежені упорами, механізм переміщення заскочки, який включає поводок ручки управління, що забезпечує взаємодію з хвосто виком заскочки, та двоплечии важіль, одне плече якого зв'язане з заскочкою, а друге плече зв'язане з замикаючим механізмом, який відрізняється тим, що поводок ручки управління розміщений над хвостовиком заскочки, а механізм и переміщення додатково містить підпружинений шток з упором, установлений у напрямних, та одноплечий важіль, шарнірно установлений на СТІНЦІ корпусу і зв'язаний з хвостовиком заскочки, при цьому поводок ручки управління виконаний з можливістю взаємодії зі штоком, який своїм упором контактує з одноплечим важелем Корисна модель відноситься до запорних пристроїв, а саме до врізних замків для зачинення дверей житлових та службових приміщень Найбільш близьким за технічною суттю та результатом, що досягається, до технічного рішення, що заявляється, є врізний замок [див п України на корисну модель № 343 від 01 02 99р , опубл 19 07 99 р , М Кп 6 Е05В59/02], який містить корпус з лицевою планкою, розміщені у корпусі засув, замикаючий механізм, кулачок якого взаємодіє з засувом, заскочку з хвостовиком, на якому установлені дві пружини стиснення, обмежені упорами, механізм переміщення заскочки, який включає поводок ручки управління, що забезпечує взаємодію з хвостовиком заскочки, та двоплечии важіль, одне плече якого пов'язане з заскочкою, а друге плече пов'язане з замикаючим механізмом ханізмом нормована внаслідок уніфікації лицевих накладок врізних замків розміщення заскочки над поводком ручки управління призводить до збільшення висоти замка, тобто обумовлює завеликі габаритні розміри замка В основу корисної моделі поставлено задачу удосконалення врізного замка, в якому шляхом уведення нових конструктивних елементів та нових зв'язків МІЖ елементами замка забезпечують кінематику системи поводок ручки управліннязаскочка при одночасному зменшенні габаритних розмірів замка з дотриманням нормованої відстані між ручкою управління та замикаючим механізмом замка, і за рахунок цього досягається зниження металомісткості замка і трудомісткості його встановлювання Поставлена задача вирішується тим, що у відомому врізному замку, який містить корпус з лицевою планкою, розміщені у корпусі засув, замикаючий механізм, кулачок якого взаємодіє з засувом, заскочку з хвостовиком, на якому установлені дві пружини стиснення, обмежені упорами, механізм переміщення заскочки, який включає поводок ручки управління, що забезпечує взаємодію з хвостовиком заскочки, та двоплечии важіль, одне плече якого пов'язане з заскочкою, а друге плече пов'язане з замикаючим механізмом, новим, згідно з технічним рішенням, що заявляється, є те, що поводок ручки управління розміщений над хвостовиком заскочки, а механізм и переміщення додатково містить підпружинений шток з упором, установлений у напрямних, та одноплечий важіль, У відомому замку поводок ручки управління розміщений під хвостовиком заскочки, між заскочкою і засувом При повороті ручки управління поводок взаємодіє з хвостовиком заскочки і перетворює, таким чином, поворотний рух поводка у зворотно-поступальний рух заскочки Недоліком відомого врізного замка є його завеликі габаритні розміри, що обумовлює високу металомісткість замка і високу трудомісткість його встановлювання Це пояснюється таким чином Для забезпечення перетворювання поворотного руху ручки управління у зворотно-поступальний рух заскочки у відомому замку заскочку розміщують над поводком ручки управління А оскільки відстань між ручкою управління і замикаючим ме ю 1451 шарнірно установлении на СТІНЦІ корпусу і повязаний з хвостовиком заскочки, при цьому поводок ручки управління виконаний з можливістю взаємодії зі штоком, який своїм упором контактує з одноплечим важелем Між сукупністю суттєвих ознак технічного рішення, що заявляється, та технічним результатом, що досягається, є такий причинно-наслідковий зв'язок Нове конструктивне виконання врізного замка, а саме - розміщення поводка ручки управління над хвостовиком заскочки, - уведення до механізму переміщення заскочки додаткових елементів - підпружиненого штока з упором, установленого у напрямних, та одноплечего важеля, шарнірно установленого на СТІНЦІ корпусу і пов'язаного з хвостовиком заскочки, - виконання поводка ручки управління з можливістю взаємодії зі штоком, який своїм упором контактує з одноплечим важелем, у сукупності з відомими ознаками корисної моделі забезпечує кінематику системи поводок ручки управліннязаскочка при одночасному зменшенні габаритних розмірів замка з дотриманням нормованої відстані між ручкою управління та замикаючим механізмом Розміщення поводка ручки управління над хвостовиком заскочки дозволяє при дотриманні нормованої відстані між ручкою управління і замикаючим механізмом раціонально використати вільний об'єм замка і за рахунок цього зменшити його габарити Для забезпечення кінематики системи поводок ручки управління-заскочка, тобто для перетворювання поворотного руху ручки управління у зворотно-поступальний рух заскочки у механізм переміщення заскочки введені додаткові елементи підпружинений шток з упором, установлений у напрямних, та одноплечий важіль, шарнірно установлений на СТІНЦІ корпусу замка Поводок ручки управління взаємодіє зі штоком, шток своїм упором контактує з одноплечим важелем, який пов'язаний з хвостовиком заскочки При повороті ручки управління поводок переміщує шток по напрямних, під дією упору штока одноплечий важіль обертається і переміщує заскочку в корпус замка Таким чином, забезпечується кінематика системи поводок ручки управліннязаскочка при одночасному зменшенні габаритних розмірів замка з дотриманням нормованої відстані між ручкою управління і замикаючим механізмом На фіг 1 наведена загальна схема замка у відкритому положенні, на фіг 2 - те ж саме, у зачиненому положенні Врізний замок містить корпус 1 з кришкою 2 і лицевою планкою 3, в якому розміщені засув 4, замикаючий механізм 5, кулачок 6 якого взаємодіє з засувом 4 Засув 4, установлений на штифті 7, фіксується підпружиненим фіксатором 8 У корпусі 1 розміщені заскочка 9 з хвостовиком 10 та механізм 11 переміщення заскочки 9, який містить поводок 12 ручки управління (не показана), установлений над хвостовиком 10 заскочки 9 На хвостовику 10 установлені пружини 13 та 14 стиснення, обмежені упорами 15 та 16 ВІДПОВІДНО Механізм 11 переміщення заскочки 9 містить підпружинений пружиною 17 стиснення шток 18 з упором 19, установлений у напрямних 20, 21, та шарнірно закріплений на СТІНЦІ корпусу 1 одноплечий важіль 22, пов'язаний з хвостовиком 10 заскочки 9 Напрямна 20 виконана у вигляді виступу з пазом, а напрямна 21-у вигляді пазів, виконаних на СТІНЦІ корпусу 1 і на кришці 2 корпусу 1 Поводок 12 ручки управління взаємодіє зі штоком 18, упор С я к о го контактує з одноплечим важелем 22 На штифті 7 шарнірно установлений двоплечий важіль 23, одне плече 24 якого пов'язане з заскочкою 9, а друге плече 25 - з кулачком 6 замикаючого механізму 5 Врізний замок, що заявляється, працює таким чином При уведенні заскочки 9 у корпус 1 замка ручкою управління поводок 12 переміщує шток 18 по напрямних 20, 21, пружина 16 при цьому стискається Упор 19 штоку 18 діє на одноплечий важіль 22, пов'язаний з хвостовиком 10 заскочки 9 Шарнірно установлений на СТІНЦІ корпусу 1 важіль 22 під дією штоку 18 повертається і переміщує заскочку 9 у корпус 1 замка При цьому пружини 13 та 14, обмежені упорами 15 та 16, стискаються При відпусканні ручки управління під дією пружини 17 шток 18 повертається в початкове положення, виключається його дія на одноплечий важіль 22, та під дією пружин 13, 14 заскочка 9 повертається в початкове положення Уведення заскочки 9 у корпус 1 замка може бути здійснено також поворотом кулачка 6 замикаючого механізму 5 за годинниковою стрілкою Кулачок 6 натискує на плече 25 важеля 23, шарнірно установленого на штифті 7 Важіль 23 повертається та переміщує заскочку 9 другим плечем 24 В початкове положення заскочка 9 повертається під дією пружини 13 Установлювання засува 4 у крайнє ліве положення здійснюється обертом кулачка 6 замикаючого механізму 5 проти годинникової стрілки При цьому кулачок 6 спочатку піднімає фіксатор 8, а тоді пересуває засув 4 1451 20 42 Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
