М’яка упаковка для вологих серветок

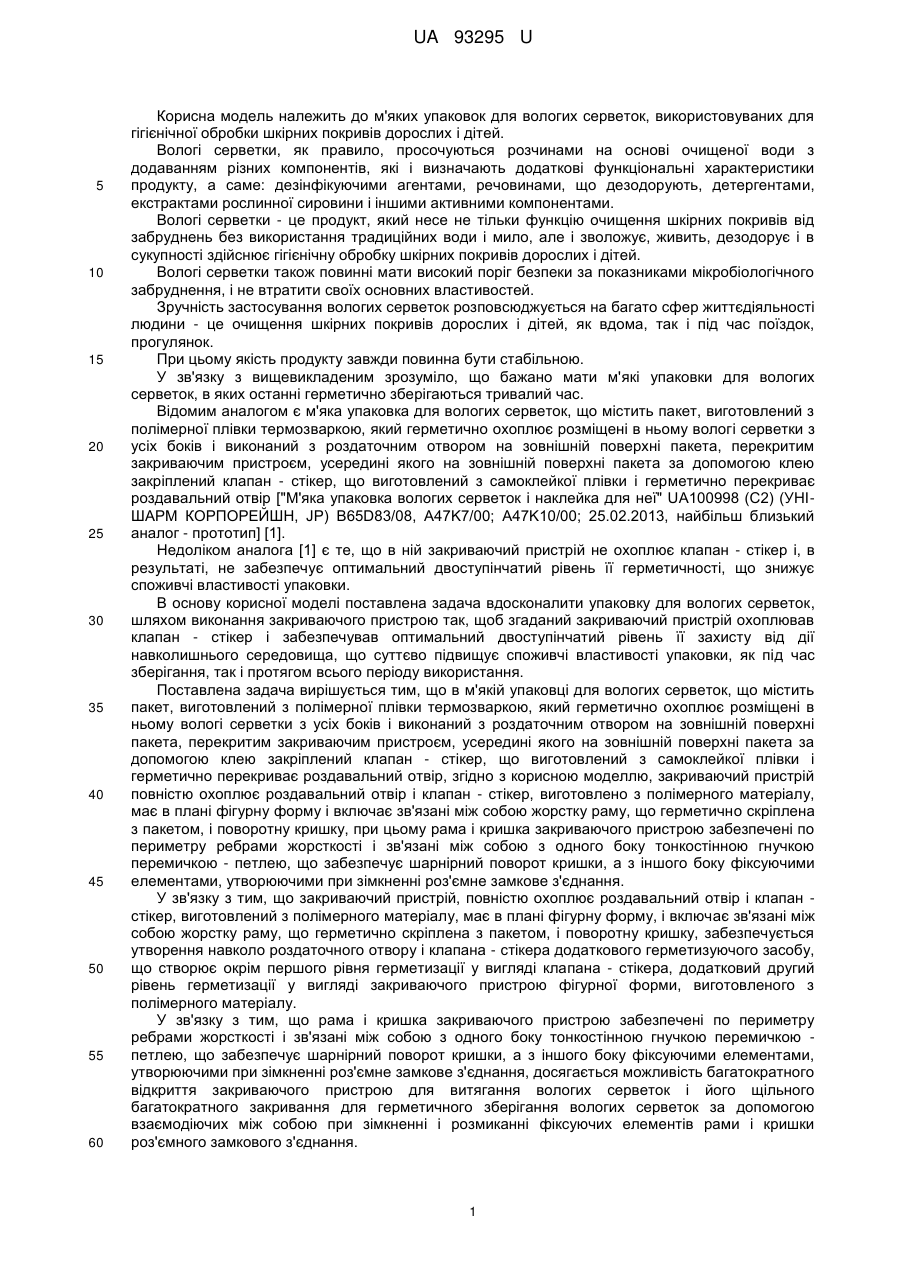

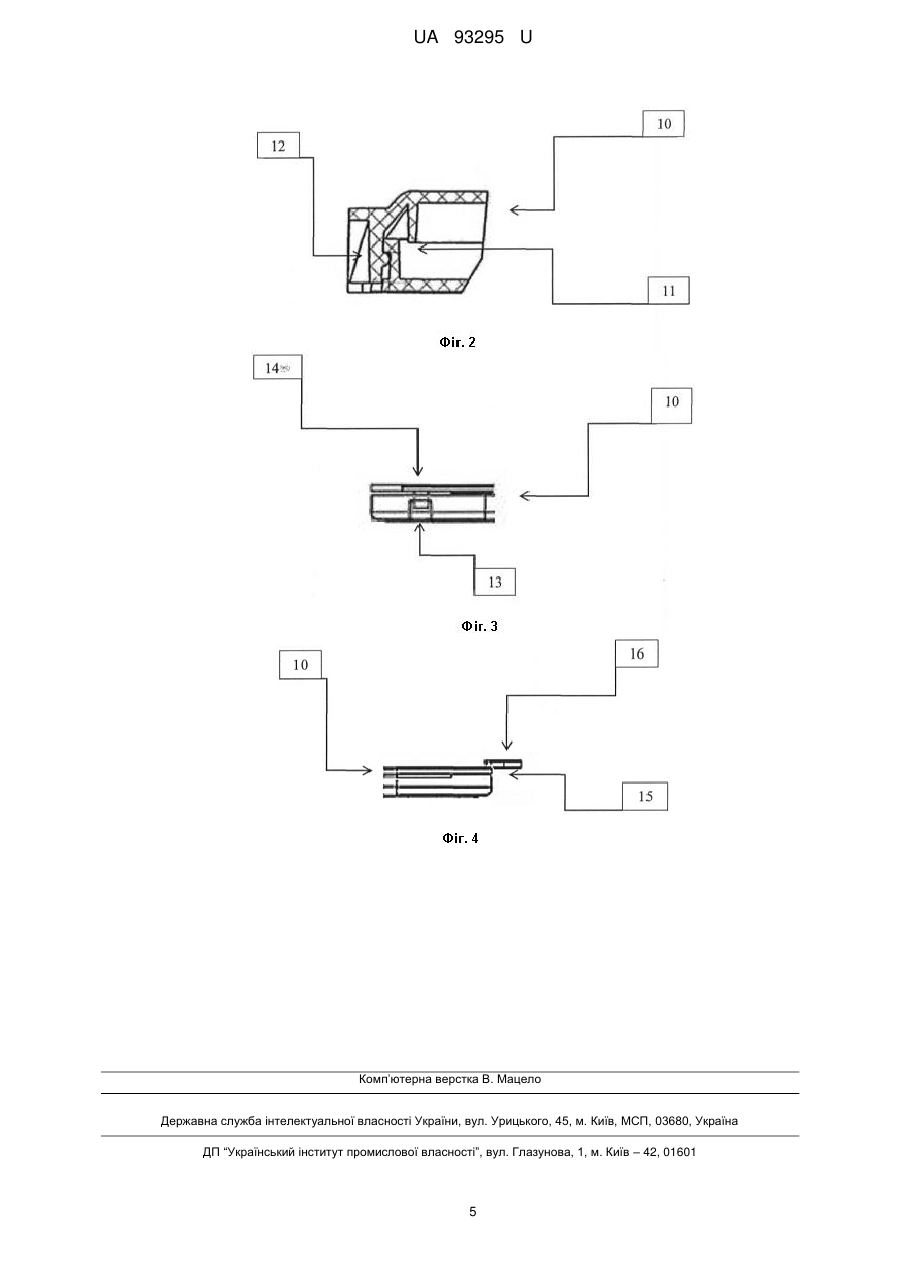

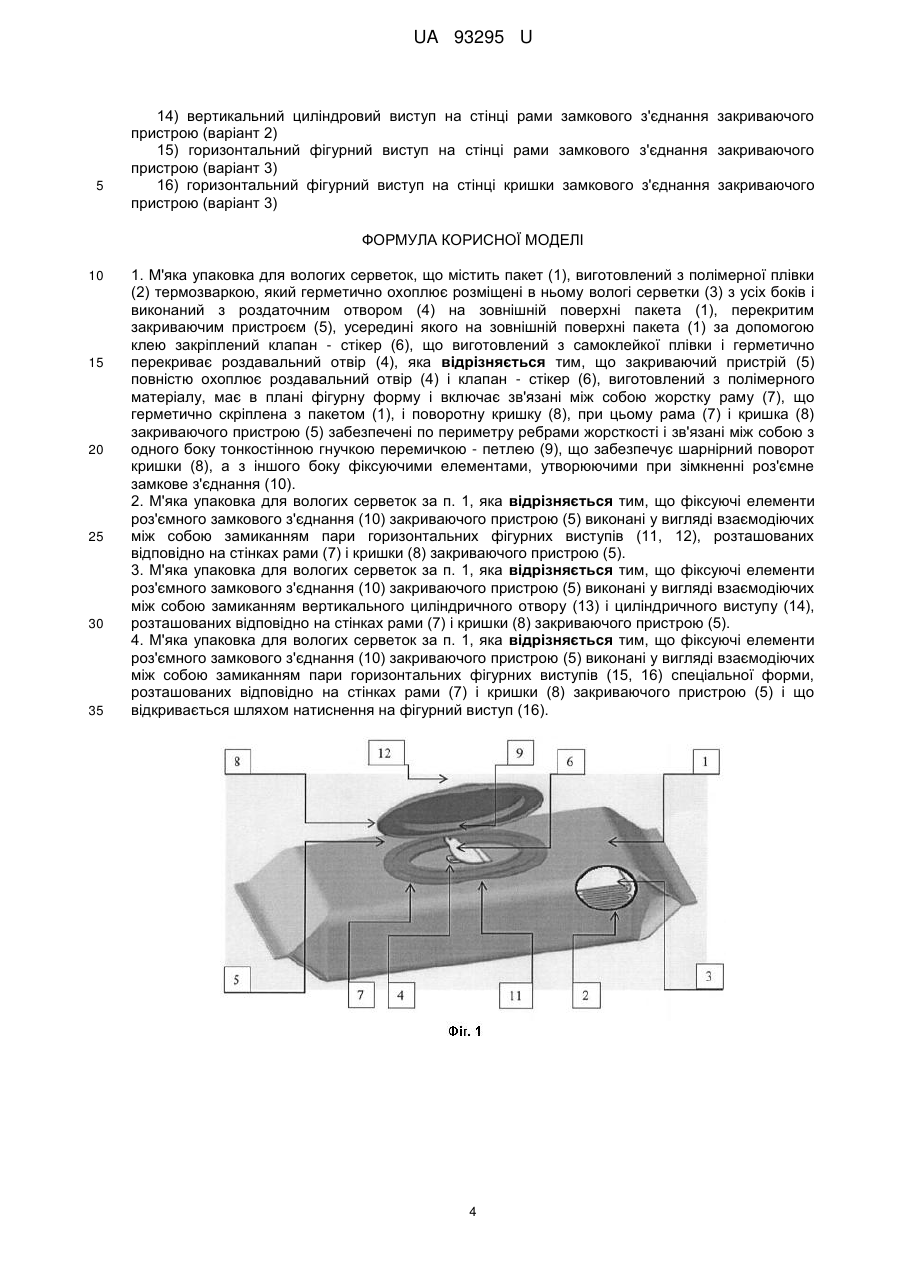

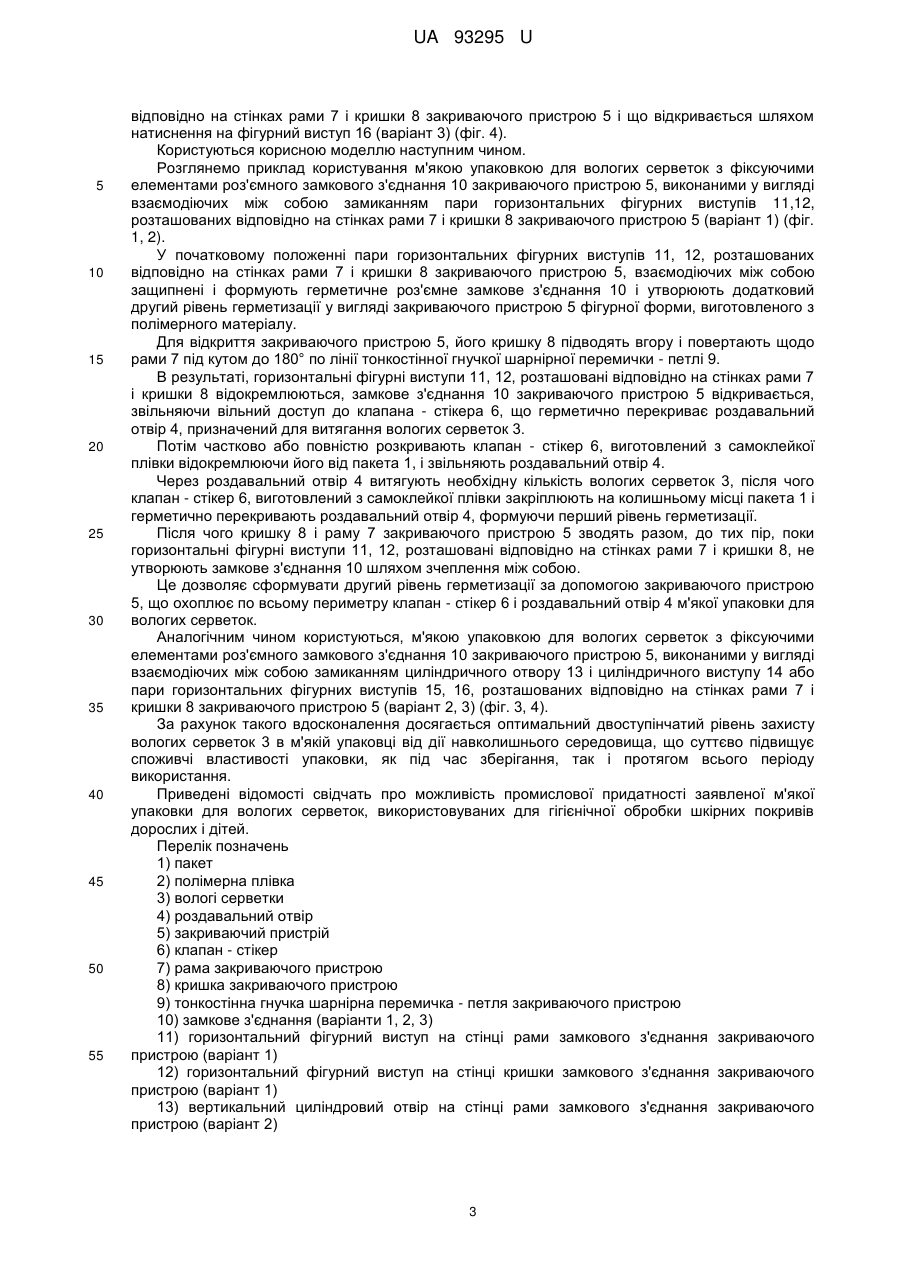

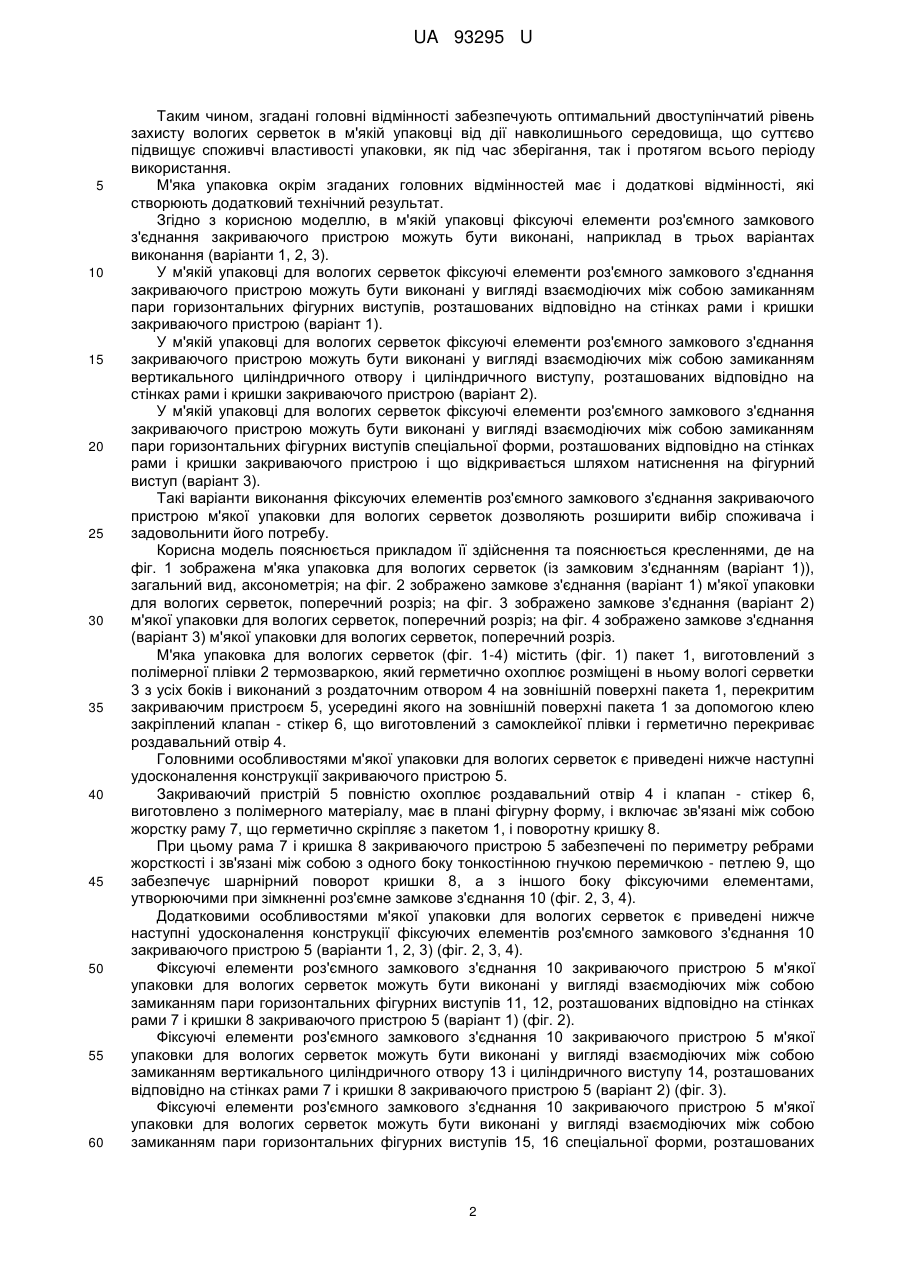

Реферат: UA 93295 U UA 93295 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до м'яких упаковок для вологих серветок, використовуваних для гігієнічної обробки шкірних покривів дорослих і дітей. Вологі серветки, як правило, просочуються розчинами на основі очищеної води з додаванням різних компонентів, які і визначають додаткові функціональні характеристики продукту, а саме: дезінфікуючими агентами, речовинами, що дезодорують, детергентами, екстрактами рослинної сировини і іншими активними компонентами. Вологі серветки - це продукт, який несе не тільки функцію очищення шкірних покривів від забруднень без використання традиційних води і мило, але і зволожує, живить, дезодорує і в сукупності здійснює гігієнічну обробку шкірних покривів дорослих і дітей. Вологі серветки також повинні мати високий поріг безпеки за показниками мікробіологічного забруднення, і не втратити своїх основних властивостей. Зручність застосування вологих серветок розповсюджується на багато сфер життєдіяльності людини - це очищення шкірних покривів дорослих і дітей, як вдома, так і під час поїздок, прогулянок. При цьому якість продукту завжди повинна бути стабільною. У зв'язку з вищевикладеним зрозуміло, що бажано мати м'які упаковки для вологих серветок, в яких останні герметично зберігаються тривалий час. Відомим аналогом є м'яка упаковка для вологих серветок, що містить пакет, виготовлений з полімерної плівки термозваркою, який герметично охоплює розміщені в ньому вологі серветки з усіх боків і виконаний з роздаточним отвором на зовнішній поверхні пакета, перекритим закриваючим пристроєм, усередині якого на зовнішній поверхні пакета за допомогою клею закріплений клапан - стікер, що виготовлений з самоклейкої плівки і герметично перекриває роздавальний отвір ["М'яка упаковка вологих серветок і наклейка для неї" UA100998 (C2) (УНІШАРМ КОРПОРЕЙШН, JP) B65D83/08, A47K7/00; A47K10/00; 25.02.2013, найбільш близький аналог - прототип] [1]. Недоліком аналога [1] є те, що в ній закриваючий пристрій не охоплює клапан - стікер і, в результаті, не забезпечує оптимальний двоступінчатий рівень її герметичності, що знижує споживчі властивості упаковки. В основу корисної моделі поставлена задача вдосконалити упаковку для вологих серветок, шляхом виконання закриваючого пристрою так, щоб згаданий закриваючий пристрій охоплював клапан - стікер і забезпечував оптимальний двоступінчатий рівень її захисту від дії навколишнього середовища, що суттєво підвищує споживчі властивості упаковки, як під час зберігання, так і протягом всього періоду використання. Поставлена задача вирішується тим, що в м'якій упаковці для вологих серветок, що містить пакет, виготовлений з полімерної плівки термозваркою, який герметично охоплює розміщені в ньому вологі серветки з усіх боків і виконаний з роздаточним отвором на зовнішній поверхні пакета, перекритим закриваючим пристроєм, усередині якого на зовнішній поверхні пакета за допомогою клею закріплений клапан - стікер, що виготовлений з самоклейкої плівки і герметично перекриває роздавальний отвір, згідно з корисною моделлю, закриваючий пристрій повністю охоплює роздавальний отвір і клапан - стікер, виготовлено з полімерного матеріалу, має в плані фігурну форму і включає зв'язані між собою жорстку раму, що герметично скріплена з пакетом, і поворотну кришку, при цьому рама і кришка закриваючого пристрою забезпечені по периметру ребрами жорсткості і зв'язані між собою з одного боку тонкостінною гнучкою перемичкою - петлею, що забезпечує шарнірний поворот кришки, а з іншого боку фіксуючими елементами, утворюючими при зімкненні роз'ємне замкове з'єднання. У зв'язку з тим, що закриваючий пристрій, повністю охоплює роздавальний отвір і клапан стікер, виготовлений з полімерного матеріалу, має в плані фігурну форму, і включає зв'язані між собою жорстку раму, що герметично скріплена з пакетом, і поворотну кришку, забезпечується утворення навколо роздаточного отвору і клапана - стікера додаткового герметизуючого засобу, що створює окрім першого рівня герметизації у вигляді клапана - стікера, додатковий другий рівень герметизації у вигляді закриваючого пристрою фігурної форми, виготовленого з полімерного матеріалу. У зв'язку з тим, що рама і кришка закриваючого пристрою забезпечені по периметру ребрами жорсткості і зв'язані між собою з одного боку тонкостінною гнучкою перемичкою петлею, що забезпечує шарнірний поворот кришки, а з іншого боку фіксуючими елементами, утворюючими при зімкненні роз'ємне замкове з'єднання, досягається можливість багатократного відкриття закриваючого пристрою для витягання вологих серветок і його щільного багатократного закривання для герметичного зберігання вологих серветок за допомогою взаємодіючих між собою при зімкненні і розмиканні фіксуючих елементів рами і кришки роз'ємного замкового з'єднання. 1 UA 93295 U 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином, згадані головні відмінності забезпечують оптимальний двоступінчатий рівень захисту вологих серветок в м'якій упаковці від дії навколишнього середовища, що суттєво підвищує споживчі властивості упаковки, як під час зберігання, так і протягом всього періоду використання. М'яка упаковка окрім згаданих головних відмінностей має і додаткові відмінності, які створюють додатковий технічний результат. Згідно з корисною моделлю, в м'якій упаковці фіксуючі елементи роз'ємного замкового з'єднання закриваючого пристрою можуть бути виконані, наприклад в трьох варіантах виконання (варіанти 1, 2, 3). У м'якій упаковці для вологих серветок фіксуючі елементи роз'ємного замкового з'єднання закриваючого пристрою можуть бути виконані у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів, розташованих відповідно на стінках рами і кришки закриваючого пристрою (варіант 1). У м'якій упаковці для вологих серветок фіксуючі елементи роз'ємного замкового з'єднання закриваючого пристрою можуть бути виконані у вигляді взаємодіючих між собою замиканням вертикального циліндричного отвору і циліндричного виступу, розташованих відповідно на стінках рами і кришки закриваючого пристрою (варіант 2). У м'якій упаковці для вологих серветок фіксуючі елементи роз'ємного замкового з'єднання закриваючого пристрою можуть бути виконані у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів спеціальної форми, розташованих відповідно на стінках рами і кришки закриваючого пристрою і що відкривається шляхом натиснення на фігурний виступ (варіант 3). Такі варіанти виконання фіксуючих елементів роз'ємного замкового з'єднання закриваючого пристрою м'якої упаковки для вологих серветок дозволяють розширити вибір споживача і задовольнити його потребу. Корисна модель пояснюється прикладом її здійснення та пояснюється кресленнями, де на фіг. 1 зображена м'яка упаковка для вологих серветок (із замковим з'єднанням (варіант 1)), загальний вид, аксонометрія; на фіг. 2 зображено замкове з'єднання (варіант 1) м'якої упаковки для вологих серветок, поперечний розріз; на фіг. 3 зображено замкове з'єднання (варіант 2) м'якої упаковки для вологих серветок, поперечний розріз; на фіг. 4 зображено замкове з'єднання (варіант 3) м'якої упаковки для вологих серветок, поперечний розріз. М'яка упаковка для вологих серветок (фіг. 1-4) містить (фіг. 1) пакет 1, виготовлений з полімерної плівки 2 термозваркою, який герметично охоплює розміщені в ньому вологі серветки 3 з усіх боків і виконаний з роздаточним отвором 4 на зовнішній поверхні пакета 1, перекритим закриваючим пристроєм 5, усередині якого на зовнішній поверхні пакета 1 за допомогою клею закріплений клапан - стікер 6, що виготовлений з самоклейкої плівки і герметично перекриває роздавальний отвір 4. Головними особливостями м'якої упаковки для вологих серветок є приведені нижче наступні удосконалення конструкції закриваючого пристрою 5. Закриваючий пристрій 5 повністю охоплює роздавальний отвір 4 і клапан - стікер 6, виготовлено з полімерного матеріалу, має в плані фігурну форму, і включає зв'язані між собою жорстку раму 7, що герметично скріпляє з пакетом 1, і поворотну кришку 8. При цьому рама 7 і кришка 8 закриваючого пристрою 5 забезпечені по периметру ребрами жорсткості і зв'язані між собою з одного боку тонкостінною гнучкою перемичкою - петлею 9, що забезпечує шарнірний поворот кришки 8, а з іншого боку фіксуючими елементами, утворюючими при зімкненні роз'ємне замкове з'єднання 10 (фіг. 2, 3, 4). Додатковими особливостями м'якої упаковки для вологих серветок є приведені нижче наступні удосконалення конструкції фіксуючих елементів роз'ємного замкового з'єднання 10 закриваючого пристрою 5 (варіанти 1, 2, 3) (фіг. 2, 3, 4). Фіксуючі елементи роз'ємного замкового з'єднання 10 закриваючого пристрою 5 м'якої упаковки для вологих серветок можуть бути виконані у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів 11, 12, розташованих відповідно на стінках рами 7 і кришки 8 закриваючого пристрою 5 (варіант 1) (фіг. 2). Фіксуючі елементи роз'ємного замкового з'єднання 10 закриваючого пристрою 5 м'якої упаковки для вологих серветок можуть бути виконані у вигляді взаємодіючих між собою замиканням вертикального циліндричного отвору 13 і циліндричного виступу 14, розташованих відповідно на стінках рами 7 і кришки 8 закриваючого пристрою 5 (варіант 2) (фіг. 3). Фіксуючі елементи роз'ємного замкового з'єднання 10 закриваючого пристрою 5 м'якої упаковки для вологих серветок можуть бути виконані у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів 15, 16 спеціальної форми, розташованих 2 UA 93295 U 5 10 15 20 25 30 35 40 45 50 55 відповідно на стінках рами 7 і кришки 8 закриваючого пристрою 5 і що відкривається шляхом натиснення на фігурний виступ 16 (варіант 3) (фіг. 4). Користуються корисною моделлю наступним чином. Розглянемо приклад користування м'якою упаковкою для вологих серветок з фіксуючими елементами роз'ємного замкового з'єднання 10 закриваючого пристрою 5, виконаними у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів 11,12, розташованих відповідно на стінках рами 7 і кришки 8 закриваючого пристрою 5 (варіант 1) (фіг. 1, 2). У початковому положенні пари горизонтальних фігурних виступів 11, 12, розташованих відповідно на стінках рами 7 і кришки 8 закриваючого пристрою 5, взаємодіючих між собою защипнені і формують герметичне роз'ємне замкове з'єднання 10 і утворюють додатковий другий рівень герметизації у вигляді закриваючого пристрою 5 фігурної форми, виготовленого з полімерного матеріалу. Для відкриття закриваючого пристрою 5, його кришку 8 підводять вгору і повертають щодо рами 7 під кутом до 180° по лінії тонкостінної гнучкої шарнірної перемички - петлі 9. В результаті, горизонтальні фігурні виступи 11, 12, розташовані відповідно на стінках рами 7 і кришки 8 відокремлюються, замкове з'єднання 10 закриваючого пристрою 5 відкривається, звільняючи вільний доступ до клапана - стікера 6, що герметично перекриває роздавальний отвір 4, призначений для витягання вологих серветок 3. Потім частково або повністю розкривають клапан - стікер 6, виготовлений з самоклейкої плівки відокремлюючи його від пакета 1, і звільняють роздавальний отвір 4. Через роздавальний отвір 4 витягують необхідну кількість вологих серветок 3, після чого клапан - стікер 6, виготовлений з самоклейкої плівки закріплюють на колишньому місці пакета 1 і герметично перекривають роздавальний отвір 4, формуючи перший рівень герметизації. Після чого кришку 8 і раму 7 закриваючого пристрою 5 зводять разом, до тих пір, поки горизонтальні фігурні виступи 11, 12, розташовані відповідно на стінках рами 7 і кришки 8, не утворюють замкове з'єднання 10 шляхом зчеплення між собою. Це дозволяє сформувати другий рівень герметизації за допомогою закриваючого пристрою 5, що охоплює по всьому периметру клапан - стікер 6 і роздавальний отвір 4 м'якої упаковки для вологих серветок. Аналогічним чином користуються, м'якою упаковкою для вологих серветок з фіксуючими елементами роз'ємного замкового з'єднання 10 закриваючого пристрою 5, виконаними у вигляді взаємодіючих між собою замиканням циліндричного отвору 13 і циліндричного виступу 14 або пари горизонтальних фігурних виступів 15, 16, розташованих відповідно на стінках рами 7 і кришки 8 закриваючого пристрою 5 (варіант 2, 3) (фіг. 3, 4). За рахунок такого вдосконалення досягається оптимальний двоступінчатий рівень захисту вологих серветок 3 в м'якій упаковці від дії навколишнього середовища, що суттєво підвищує споживчі властивості упаковки, як під час зберігання, так і протягом всього періоду використання. Приведені відомості свідчать про можливість промислової придатності заявленої м'якої упаковки для вологих серветок, використовуваних для гігієнічної обробки шкірних покривів дорослих і дітей. Перелік позначень 1) пакет 2) полімерна плівка 3) вологі серветки 4) роздавальний отвір 5) закриваючий пристрій 6) клапан - стікер 7) рама закриваючого пристрою 8) кришка закриваючого пристрою 9) тонкостінна гнучка шарнірна перемичка - петля закриваючого пристрою 10) замкове з'єднання (варіанти 1, 2, 3) 11) горизонтальний фігурний виступ на стінці рами замкового з'єднання закриваючого пристрою (варіант 1) 12) горизонтальний фігурний виступ на стінці кришки замкового з'єднання закриваючого пристрою (варіант 1) 13) вертикальний циліндровий отвір на стінці рами замкового з'єднання закриваючого пристрою (варіант 2) 3 UA 93295 U 5 14) вертикальний циліндровий виступ на стінці рами замкового з'єднання закриваючого пристрою (варіант 2) 15) горизонтальний фігурний виступ на стінці рами замкового з'єднання закриваючого пристрою (варіант 3) 16) горизонтальний фігурний виступ на стінці кришки замкового з'єднання закриваючого пристрою (варіант 3) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 1. М'яка упаковка для вологих серветок, що містить пакет (1), виготовлений з полімерної плівки (2) термозваркою, який герметично охоплює розміщені в ньому вологі серветки (3) з усіх боків і виконаний з роздаточним отвором (4) на зовнішній поверхні пакета (1), перекритим закриваючим пристроєм (5), усередині якого на зовнішній поверхні пакета (1) за допомогою клею закріплений клапан - стікер (6), що виготовлений з самоклейкої плівки і герметично перекриває роздавальний отвір (4), яка відрізняється тим, що закриваючий пристрій (5) повністю охоплює роздавальний отвір (4) і клапан - стікер (6), виготовлений з полімерного матеріалу, має в плані фігурну форму і включає зв'язані між собою жорстку раму (7), що герметично скріплена з пакетом (1), і поворотну кришку (8), при цьому рама (7) і кришка (8) закриваючого пристрою (5) забезпечені по периметру ребрами жорсткості і зв'язані між собою з одного боку тонкостінною гнучкою перемичкою - петлею (9), що забезпечує шарнірний поворот кришки (8), а з іншого боку фіксуючими елементами, утворюючими при зімкненні роз'ємне замкове з'єднання (10). 2. М'яка упаковка для вологих серветок за п. 1, яка відрізняється тим, що фіксуючі елементи роз'ємного замкового з'єднання (10) закриваючого пристрою (5) виконані у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів (11, 12), розташованих відповідно на стінках рами (7) і кришки (8) закриваючого пристрою (5). 3. М'яка упаковка для вологих серветок за п. 1, яка відрізняється тим, що фіксуючі елементи роз'ємного замкового з'єднання (10) закриваючого пристрою (5) виконані у вигляді взаємодіючих між собою замиканням вертикального циліндричного отвору (13) і циліндричного виступу (14), розташованих відповідно на стінках рами (7) і кришки (8) закриваючого пристрою (5). 4. М'яка упаковка для вологих серветок за п. 1, яка відрізняється тим, що фіксуючі елементи роз'ємного замкового з'єднання (10) закриваючого пристрою (5) виконані у вигляді взаємодіючих між собою замиканням пари горизонтальних фігурних виступів (15, 16) спеціальної форми, розташованих відповідно на стінках рами (7) і кришки (8) закриваючого пристрою (5) і що відкривається шляхом натиснення на фігурний виступ (16). 4 UA 93295 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
