Упаковка для серветок

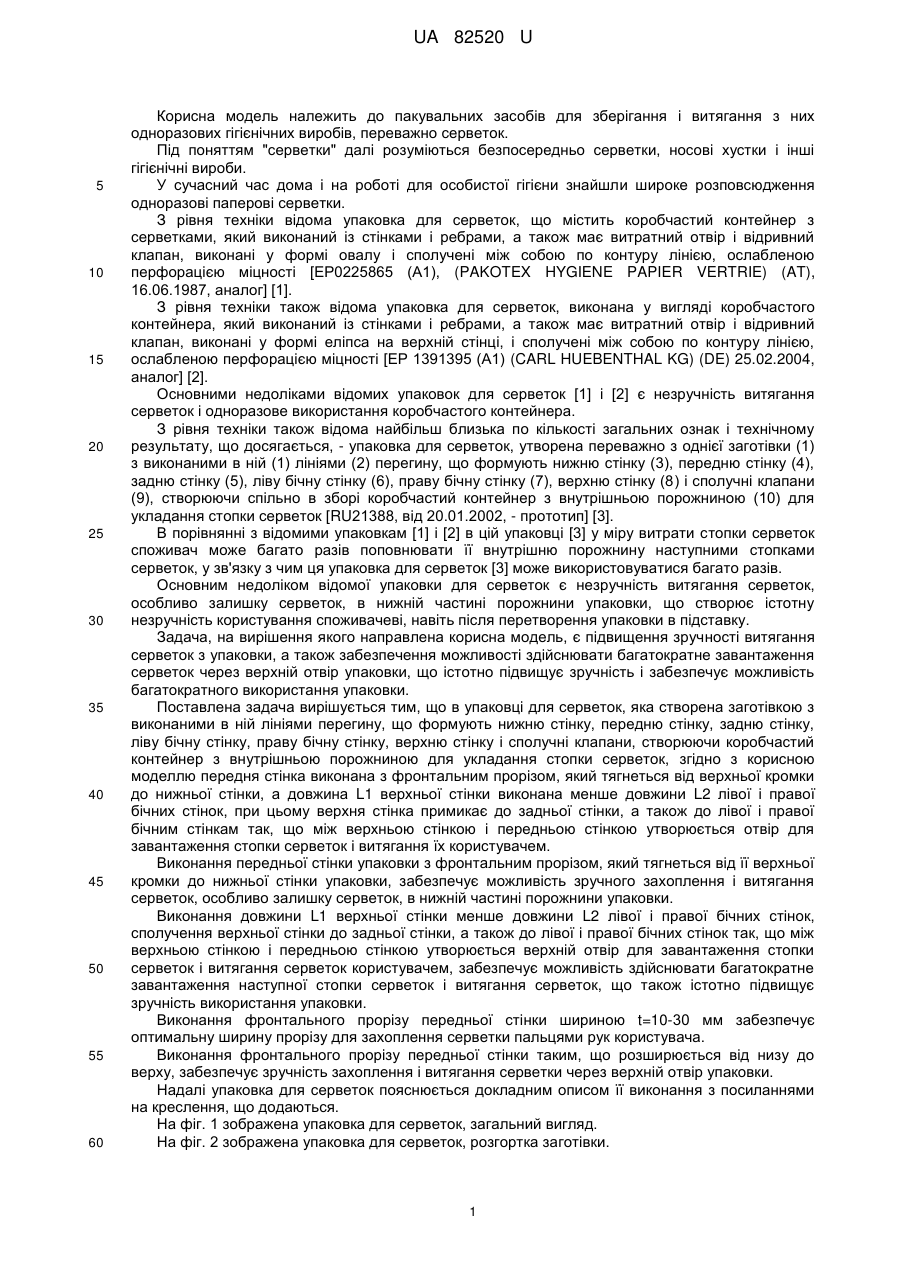

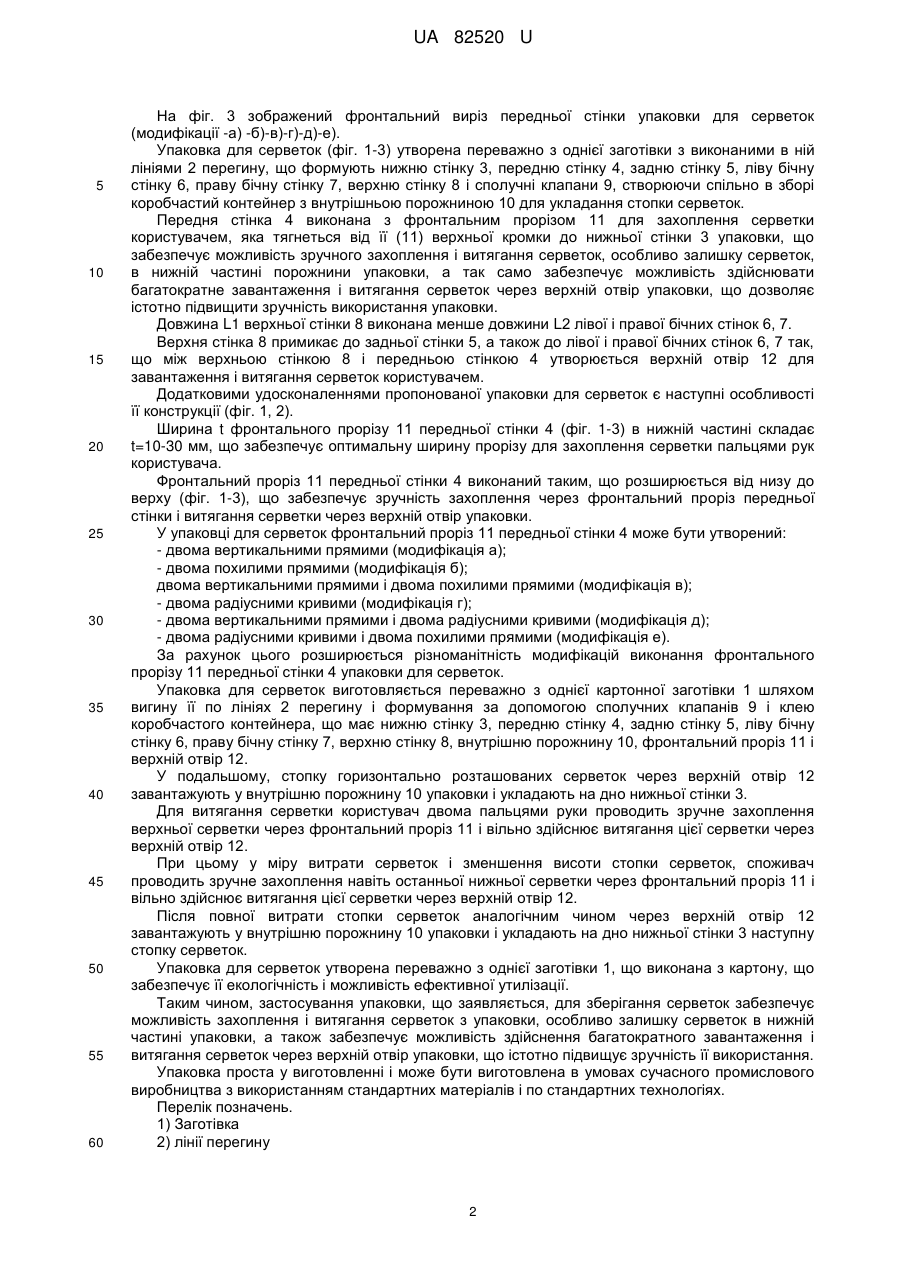

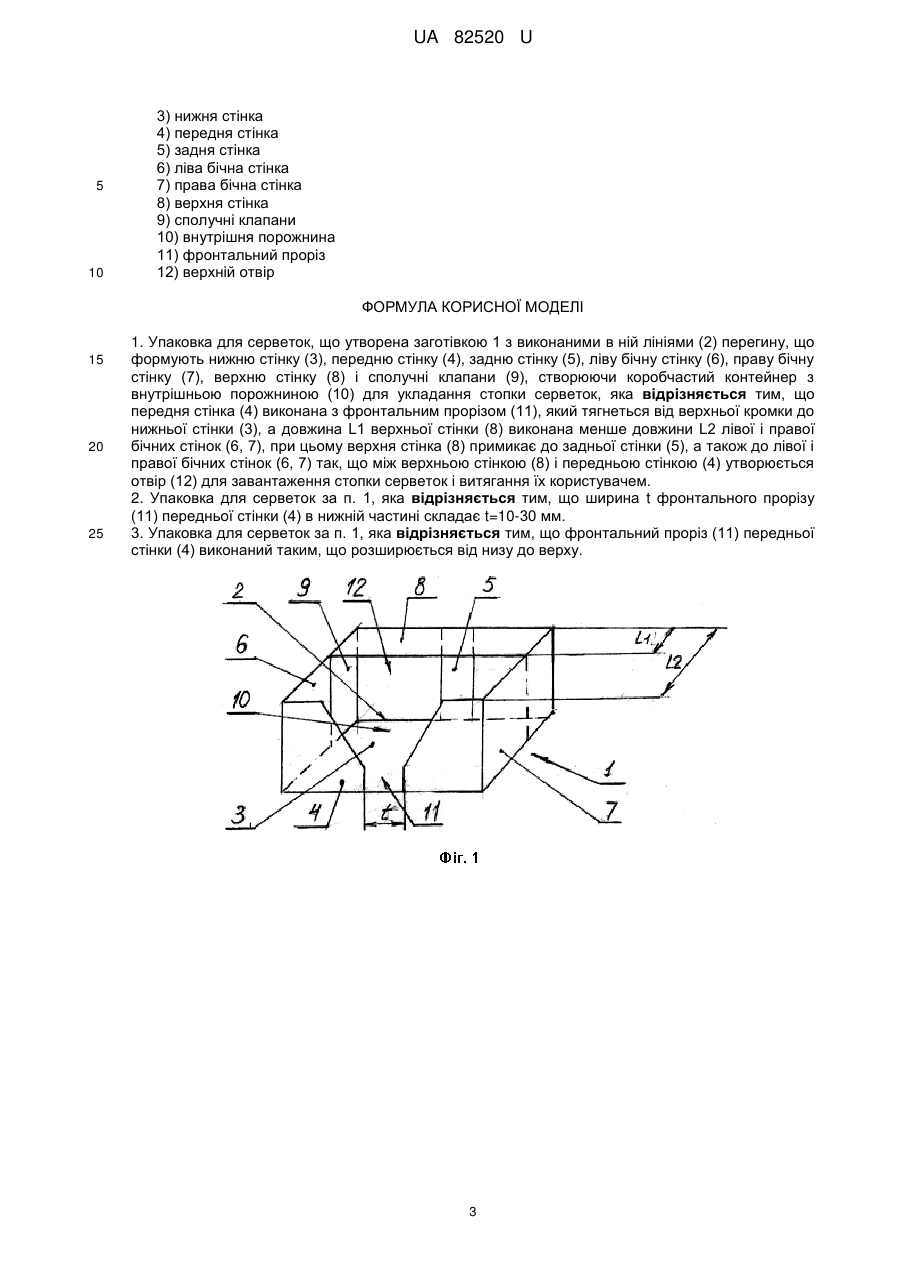

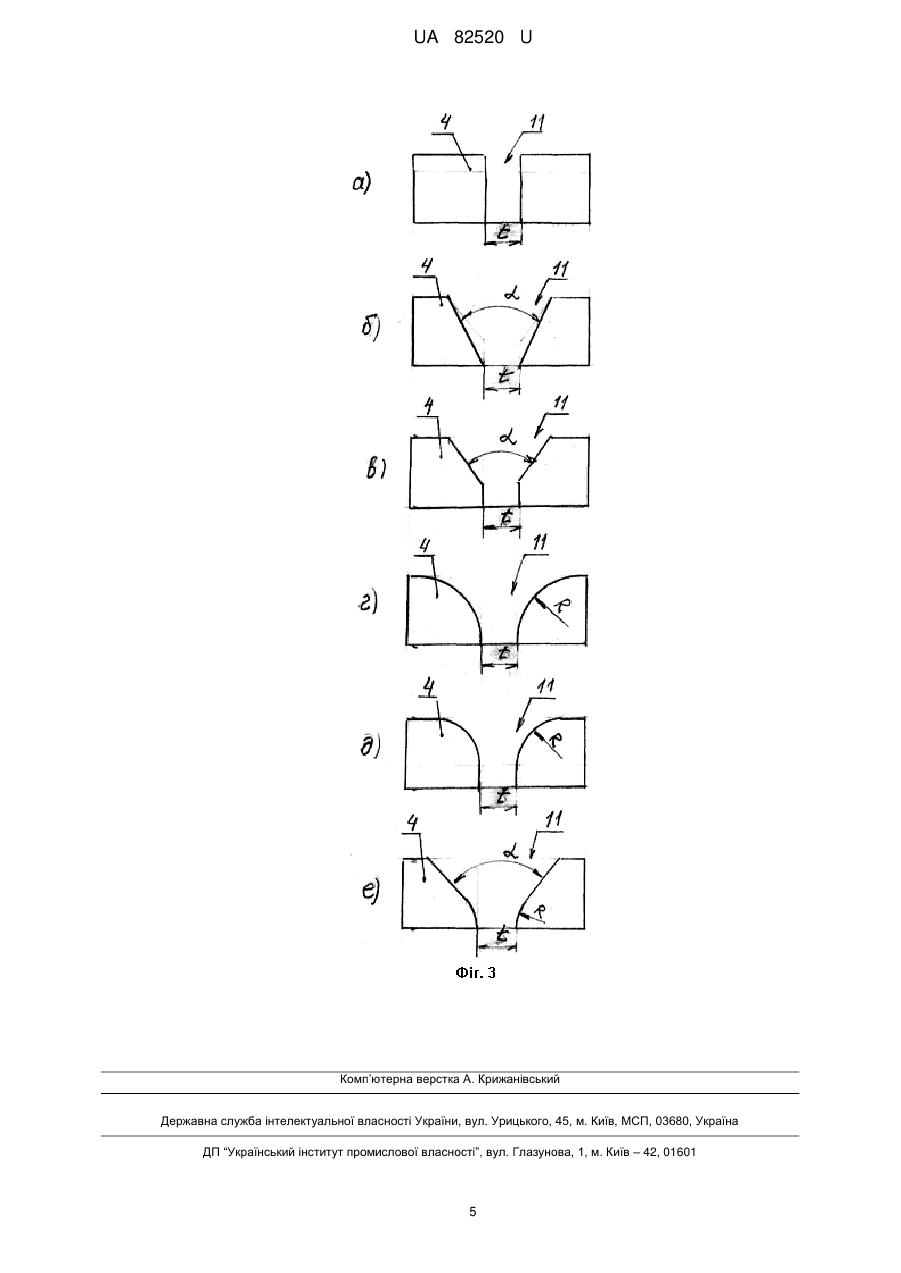

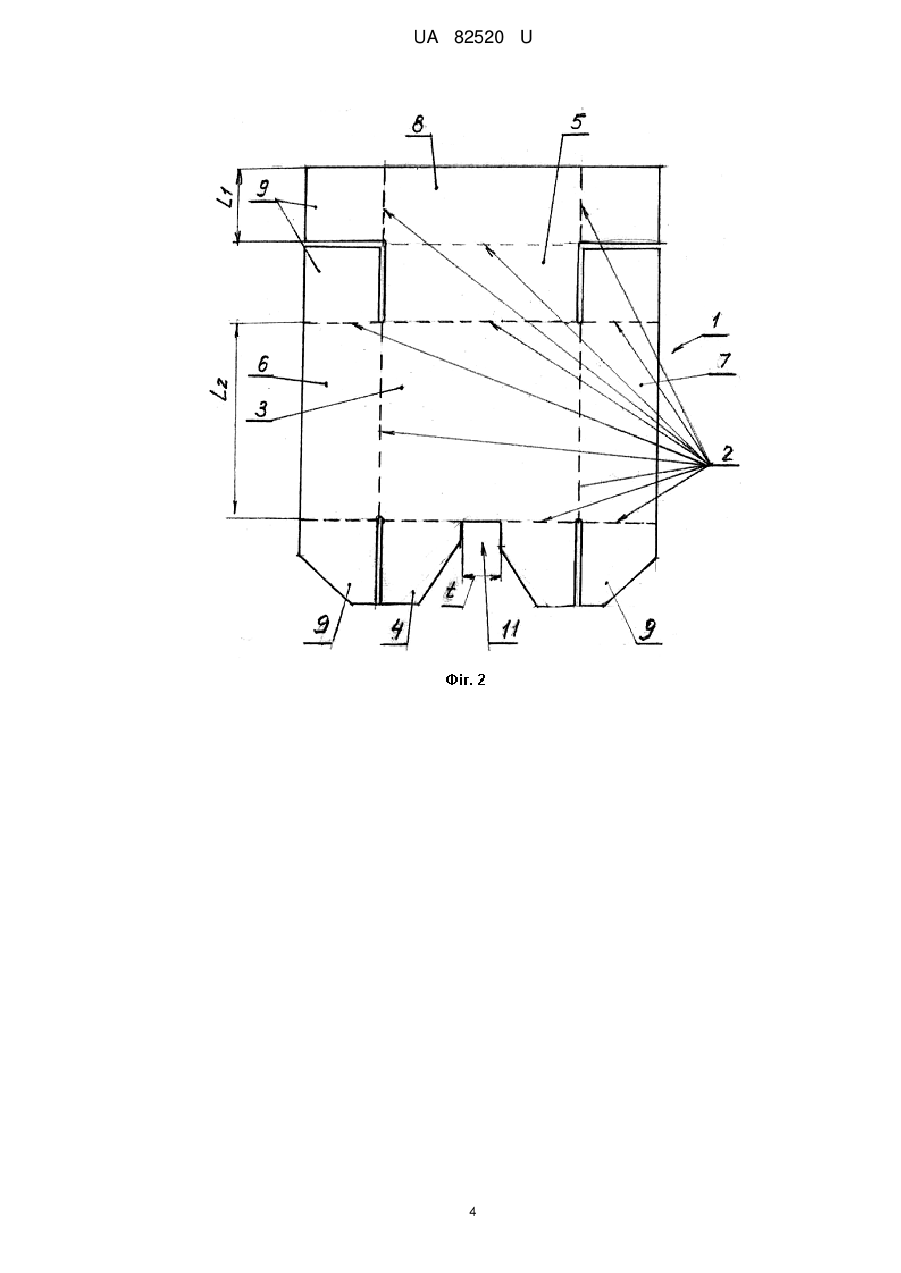

Реферат: Упаковка для серветок утворена заготівкою з виконаними в ній лініями перегину, що формують нижню стінку, передню стінку, задню стінку, ліву бічну стінку, праву бічну стінку, верхню стінку і сполучні клапани, створюючи коробчастий контейнер з внутрішньою порожниною для укладання стопки серветок. Передня стінка виконана з фронтальним прорізом, який тягнеться від верхньої кромки до нижньої стінки, а довжина верхньої стінки виконана менше довжини лівої і правої бічних стінок. Верхня стінка примикає до задньої стінки, а також до лівої і правої бічних стінок так, що між верхньою стінкою і передньою стінкою утворюється отвір для завантаження стопки серветок і витягання їх користувачем. UA 82520 U (54) УПАКОВКА ДЛЯ СЕРВЕТОК UA 82520 U UA 82520 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пакувальних засобів для зберігання і витягання з них одноразових гігієнічних виробів, переважно серветок. Під поняттям "серветки" далі розуміються безпосередньо серветки, носові хустки і інші гігієнічні вироби. У сучасний час дома і на роботі для особистої гігієни знайшли широке розповсюдження одноразові паперові серветки. З рівня техніки відома упаковка для серветок, що містить коробчастий контейнер з серветками, який виконаний із стінками і ребрами, а також має витратний отвір і відривний клапан, виконані у формі овалу і сполучені між собою по контуру лінією, ослабленою перфорацією міцності [ЕР0225865 (А1), (PAKOTEX HYGIENE PAPIER VERTRIE) (AT), 16.06.1987, аналог] [1]. З рівня техніки також відома упаковка для серветок, виконана у вигляді коробчастого контейнера, який виконаний із стінками і ребрами, а також має витратний отвір і відривний клапан, виконані у формі еліпса на верхній стінці, і сполучені між собою по контуру лінією, ослабленою перфорацією міцності [ЕР 1391395 (А1) (CARL HUEBENTHAL KG) (DE) 25.02.2004, аналог] [2]. Основними недоліками відомих упаковок для серветок [1] і [2] є незручність витягання серветок і одноразове використання коробчастого контейнера. З рівня техніки також відома найбільш близька по кількості загальних ознак і технічному результату, що досягається, - упаковка для серветок, утворена переважно з однієї заготівки (1) з виконаними в ній (1) лініями (2) перегину, що формують нижню стінку (3), передню стінку (4), задню стінку (5), ліву бічну стінку (6), праву бічну стінку (7), верхню стінку (8) і сполучні клапани (9), створюючи спільно в зборі коробчастий контейнер з внутрішньою порожниною (10) для укладання стопки серветок [RU21388, від 20.01.2002, - прототип] [3]. В порівнянні з відомими упаковкам [1] і [2] в цій упаковці [3] у міру витрати стопки серветок споживач може багато разів поповнювати її внутрішню порожнину наступними стопками серветок, у зв'язку з чим ця упаковка для серветок [3] може використовуватися багато разів. Основним недоліком відомої упаковки для серветок є незручність витягання серветок, особливо залишку серветок, в нижній частині порожнини упаковки, що створює істотну незручність користування споживачеві, навіть після перетворення упаковки в підставку. Задача, на вирішення якого направлена корисна модель, є підвищення зручності витягання серветок з упаковки, а також забезпечення можливості здійснювати багатократне завантаження серветок через верхній отвір упаковки, що істотно підвищує зручність і забезпечує можливість багатократного використання упаковки. Поставлена задача вирішується тим, що в упаковці для серветок, яка створена заготівкою з виконаними в ній лініями перегину, що формують нижню стінку, передню стінку, задню стінку, ліву бічну стінку, праву бічну стінку, верхню стінку і сполучні клапани, створюючи коробчастий контейнер з внутрішньою порожниною для укладання стопки серветок, згідно з корисною моделлю передня стінка виконана з фронтальним прорізом, який тягнеться від верхньої кромки до нижньої стінки, а довжина L1 верхньої стінки виконана менше довжини L2 лівої і правої бічних стінок, при цьому верхня стінка примикає до задньої стінки, а також до лівої і правої бічним стінкам так, що між верхньою стінкою і передньою стінкою утворюється отвір для завантаження стопки серветок і витягання їх користувачем. Виконання передньої стінки упаковки з фронтальним прорізом, який тягнеться від її верхньої кромки до нижньої стінки упаковки, забезпечує можливість зручного захоплення і витягання серветок, особливо залишку серветок, в нижній частині порожнини упаковки. Виконання довжини L1 верхньої стінки менше довжини L2 лівої і правої бічних стінок, сполучення верхньої стінки до задньої стінки, а також до лівої і правої бічних стінок так, що між верхньою стінкою і передньою стінкою утворюється верхній отвір для завантаження стопки серветок і витягання серветок користувачем, забезпечує можливість здійснювати багатократне завантаження наступної стопки серветок і витягання серветок, що також істотно підвищує зручність використання упаковки. Виконання фронтального прорізу передньої стінки шириною t=10-30 мм забезпечує оптимальну ширину прорізу для захоплення серветки пальцями рук користувача. Виконання фронтального прорізу передньої стінки таким, що розширюється від низу до верху, забезпечує зручність захоплення і витягання серветки через верхній отвір упаковки. Надалі упаковка для серветок пояснюється докладним описом її виконання з посиланнями на креслення, що додаються. На фіг. 1 зображена упаковка для серветок, загальний вигляд. На фіг. 2 зображена упаковка для серветок, розгортка заготівки. 1 UA 82520 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 3 зображений фронтальний виріз передньої стінки упаковки для серветок (модифікації -а) -б)-в)-г)-д)-е). Упаковка для серветок (фіг. 1-3) утворена переважно з однієї заготівки з виконаними в ній лініями 2 перегину, що формують нижню стінку 3, передню стінку 4, задню стінку 5, ліву бічну стінку 6, праву бічну стінку 7, верхню стінку 8 і сполучні клапани 9, створюючи спільно в зборі коробчастий контейнер з внутрішньою порожниною 10 для укладання стопки серветок. Передня стінка 4 виконана з фронтальним прорізом 11 для захоплення серветки користувачем, яка тягнеться від її (11) верхньої кромки до нижньої стінки 3 упаковки, що забезпечує можливість зручного захоплення і витягання серветок, особливо залишку серветок, в нижній частині порожнини упаковки, а так само забезпечує можливість здійснювати багатократне завантаження і витягання серветок через верхній отвір упаковки, що дозволяє істотно підвищити зручність використання упаковки. Довжина L1 верхньої стінки 8 виконана менше довжини L2 лівої і правої бічних стінок 6, 7. Верхня стінка 8 примикає до задньої стінки 5, а також до лівої і правої бічних стінок 6, 7 так, що між верхньою стінкою 8 і передньою стінкою 4 утворюється верхній отвір 12 для завантаження і витягання серветок користувачем. Додатковими удосконаленнями пропонованої упаковки для серветок є наступні особливості її конструкції (фіг. 1, 2). Ширина t фронтального прорізу 11 передньої стінки 4 (фіг. 1-3) в нижній частині складає t=10-30 мм, що забезпечує оптимальну ширину прорізу для захоплення серветки пальцями рук користувача. Фронтальний проріз 11 передньої стінки 4 виконаний таким, що розширюється від низу до верху (фіг. 1-3), що забезпечує зручність захоплення через фронтальний проріз передньої стінки і витягання серветки через верхній отвір упаковки. У упаковці для серветок фронтальний проріз 11 передньої стінки 4 може бути утворений: - двома вертикальними прямими (модифікація а); - двома похилими прямими (модифікація б); двома вертикальними прямими і двома похилими прямими (модифікація в); - двома радіусними кривими (модифікація г); - двома вертикальними прямими і двома радіусними кривими (модифікація д); - двома радіусними кривими і двома похилими прямими (модифікація е). За рахунок цього розширюється різноманітність модифікацій виконання фронтального прорізу 11 передньої стінки 4 упаковки для серветок. Упаковка для серветок виготовляється переважно з однієї картонної заготівки 1 шляхом вигину її по лініях 2 перегину і формування за допомогою сполучних клапанів 9 і клею коробчастого контейнера, що має нижню стінку 3, передню стінку 4, задню стінку 5, ліву бічну стінку 6, праву бічну стінку 7, верхню стінку 8, внутрішню порожнину 10, фронтальний проріз 11 і верхній отвір 12. У подальшому, стопку горизонтально розташованих серветок через верхній отвір 12 завантажують у внутрішню порожнину 10 упаковки і укладають на дно нижньої стінки 3. Для витягання серветки користувач двома пальцями руки проводить зручне захоплення верхньої серветки через фронтальний проріз 11 і вільно здійснює витягання цієї серветки через верхній отвір 12. При цьому у міру витрати серветок і зменшення висоти стопки серветок, споживач проводить зручне захоплення навіть останньої нижньої серветки через фронтальний проріз 11 і вільно здійснює витягання цієї серветки через верхній отвір 12. Після повної витрати стопки серветок аналогічним чином через верхній отвір 12 завантажують у внутрішню порожнину 10 упаковки і укладають на дно нижньої стінки 3 наступну стопку серветок. Упаковка для серветок утворена переважно з однієї заготівки 1, що виконана з картону, що забезпечує її екологічність і можливість ефективної утилізації. Таким чином, застосування упаковки, що заявляється, для зберігання серветок забезпечує можливість захоплення і витягання серветок з упаковки, особливо залишку серветок в нижній частині упаковки, а також забезпечує можливість здійснення багатократного завантаження і витягання серветок через верхній отвір упаковки, що істотно підвищує зручність її використання. Упаковка проста у виготовленні і може бути виготовлена в умовах сучасного промислового виробництва з використанням стандартних матеріалів і по стандартних технологіях. Перелік позначень. 1) Заготівка 2) лінії перегину 2 UA 82520 U 5 10 3) нижня стінка 4) передня стінка 5) задня стінка 6) ліва бічна стінка 7) права бічна стінка 8) верхня стінка 9) сполучні клапани 10) внутрішня порожнина 11) фронтальний проріз 12) верхній отвір ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Упаковка для серветок, що утворена заготівкою 1 з виконаними в ній лініями (2) перегину, що формують нижню стінку (3), передню стінку (4), задню стінку (5), ліву бічну стінку (6), праву бічну стінку (7), верхню стінку (8) і сполучні клапани (9), створюючи коробчастий контейнер з внутрішньою порожниною (10) для укладання стопки серветок, яка відрізняється тим, що передня стінка (4) виконана з фронтальним прорізом (11), який тягнеться від верхньої кромки до нижньої стінки (3), а довжина L1 верхньої стінки (8) виконана менше довжини L2 лівої і правої бічних стінок (6, 7), при цьому верхня стінка (8) примикає до задньої стінки (5), а також до лівої і правої бічних стінок (6, 7) так, що між верхньою стінкою (8) і передньою стінкою (4) утворюється отвір (12) для завантаження стопки серветок і витягання їх користувачем. 2. Упаковка для серветок за п. 1, яка відрізняється тим, що ширина t фронтального прорізу (11) передньої стінки (4) в нижній частині складає t=10-30 мм. 3. Упаковка для серветок за п. 1, яка відрізняється тим, що фронтальний проріз (11) передньої стінки (4) виконаний таким, що розширюється від низу до верху. 3 UA 82520 U 4 UA 82520 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
