Кутомірна сітка віддалеміра артилерійського квантового
Номер патенту: 93727
Опубліковано: 10.10.2014
Автори: Петлюк Іван Васильович, Власенко Станіслав Григорович
Формула / Реферат

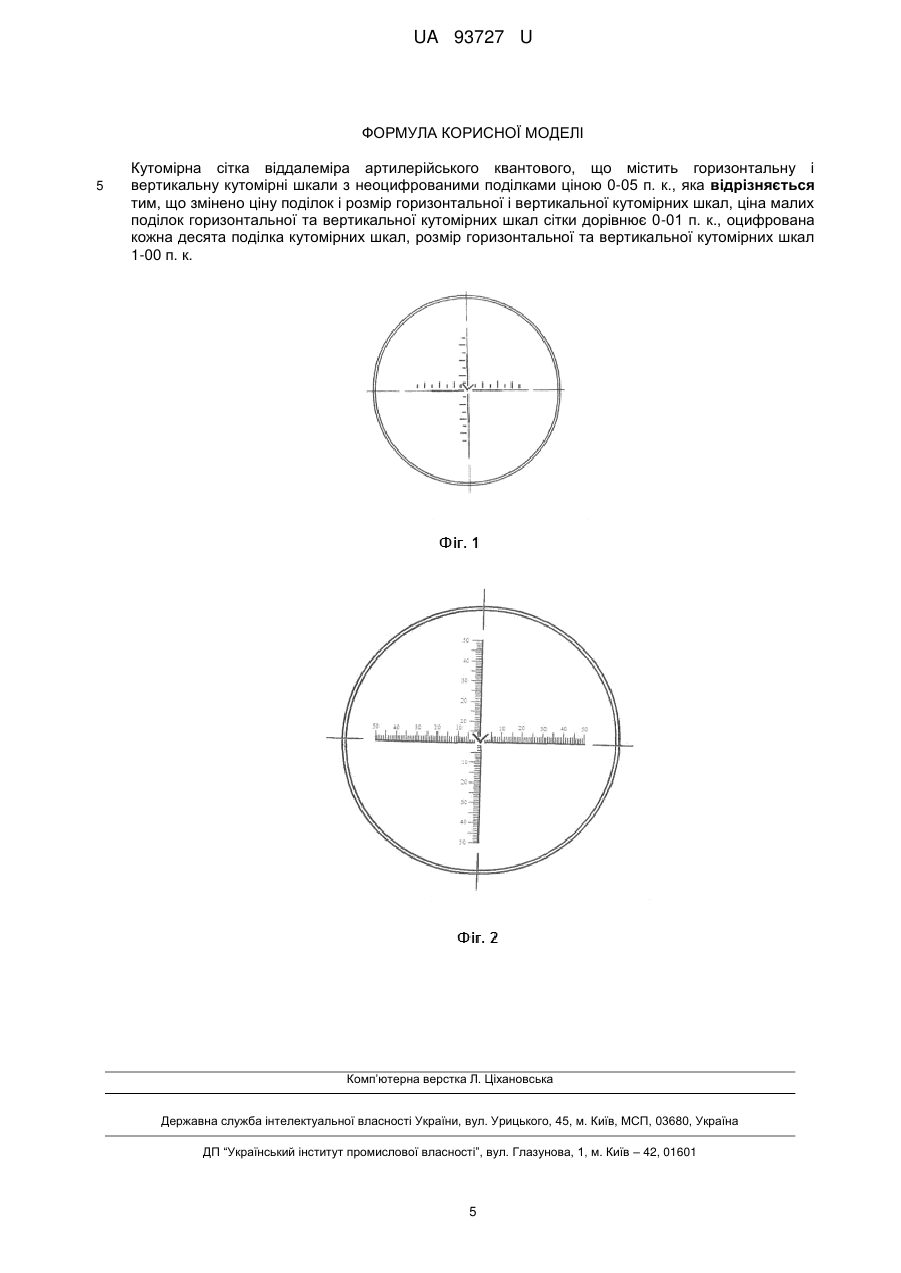

Кутомірна сітка віддалеміра артилерійського квантового, що містить горизонтальну і вертикальну кутомірні шкали з неоцифрованими поділками ціною 0-05 п. к., яка відрізняється тим, що змінено ціну поділок і розмір горизонтальної і вертикальної кутомірних шкал, ціна малих поділок горизонтальної та вертикальної кутомірних шкал сітки дорівнює 0-01 п. к., оцифрована кожна десята поділка кутомірних шкал, розмір горизонтальної та вертикальної кутомірних шкал 1-00 п. к.
Текст

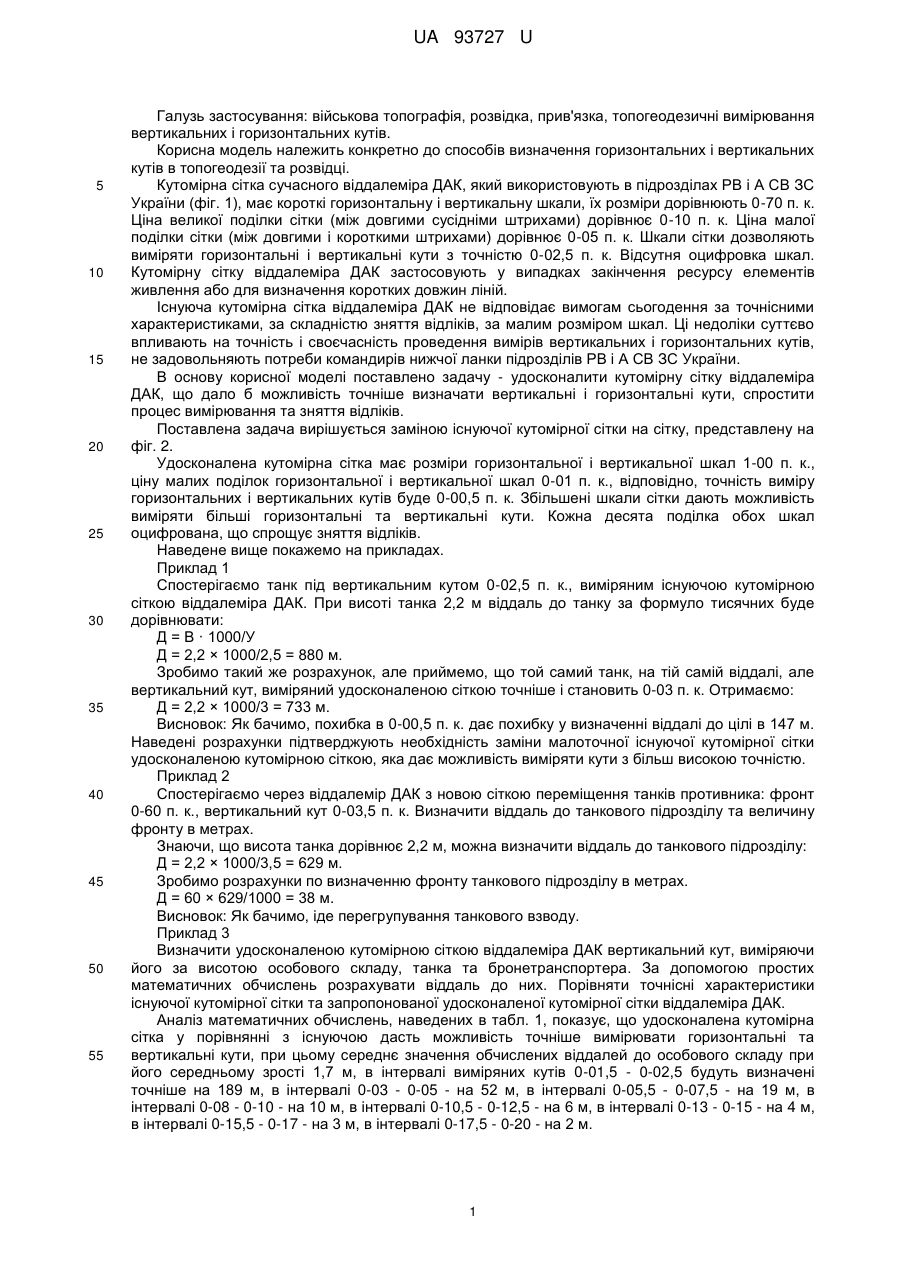

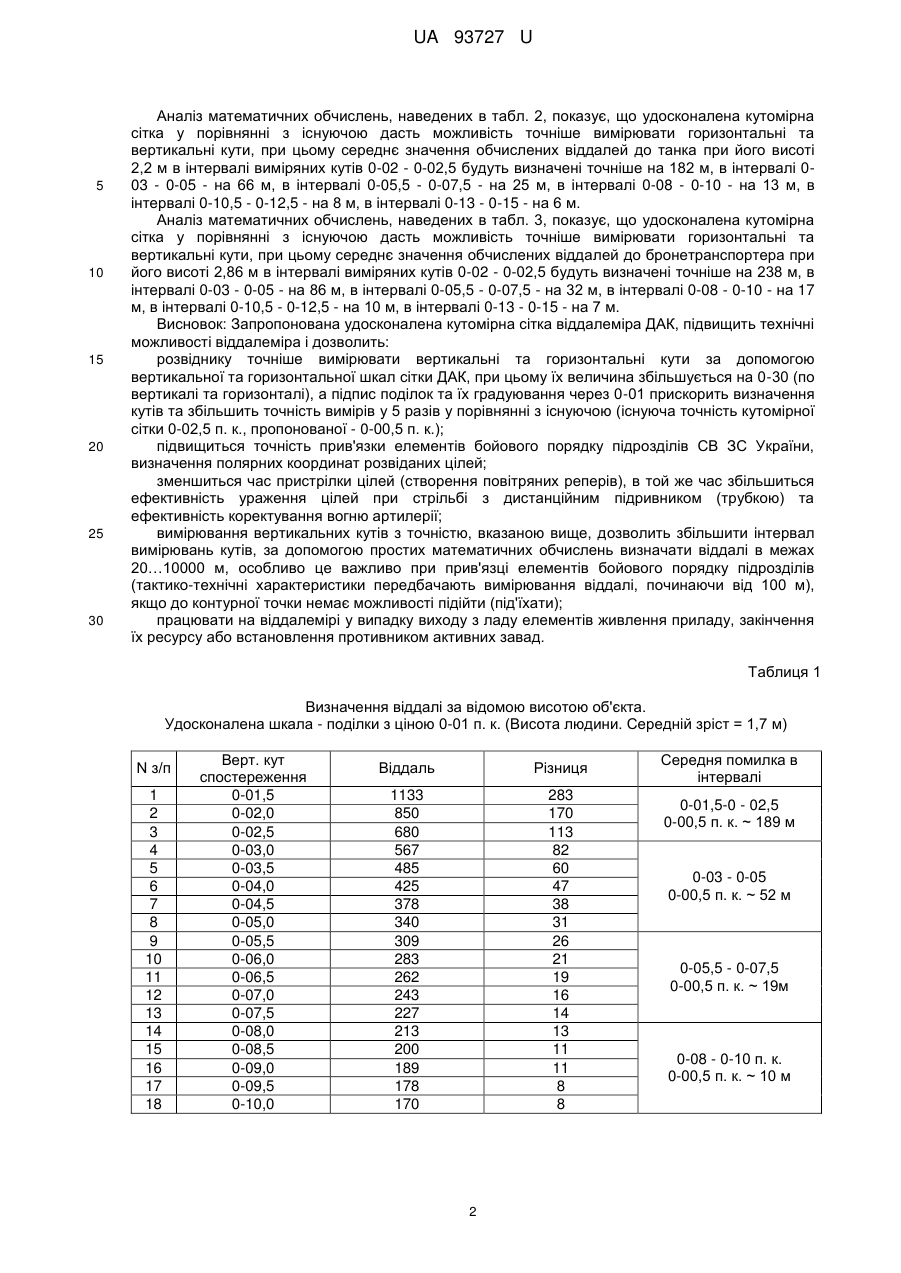

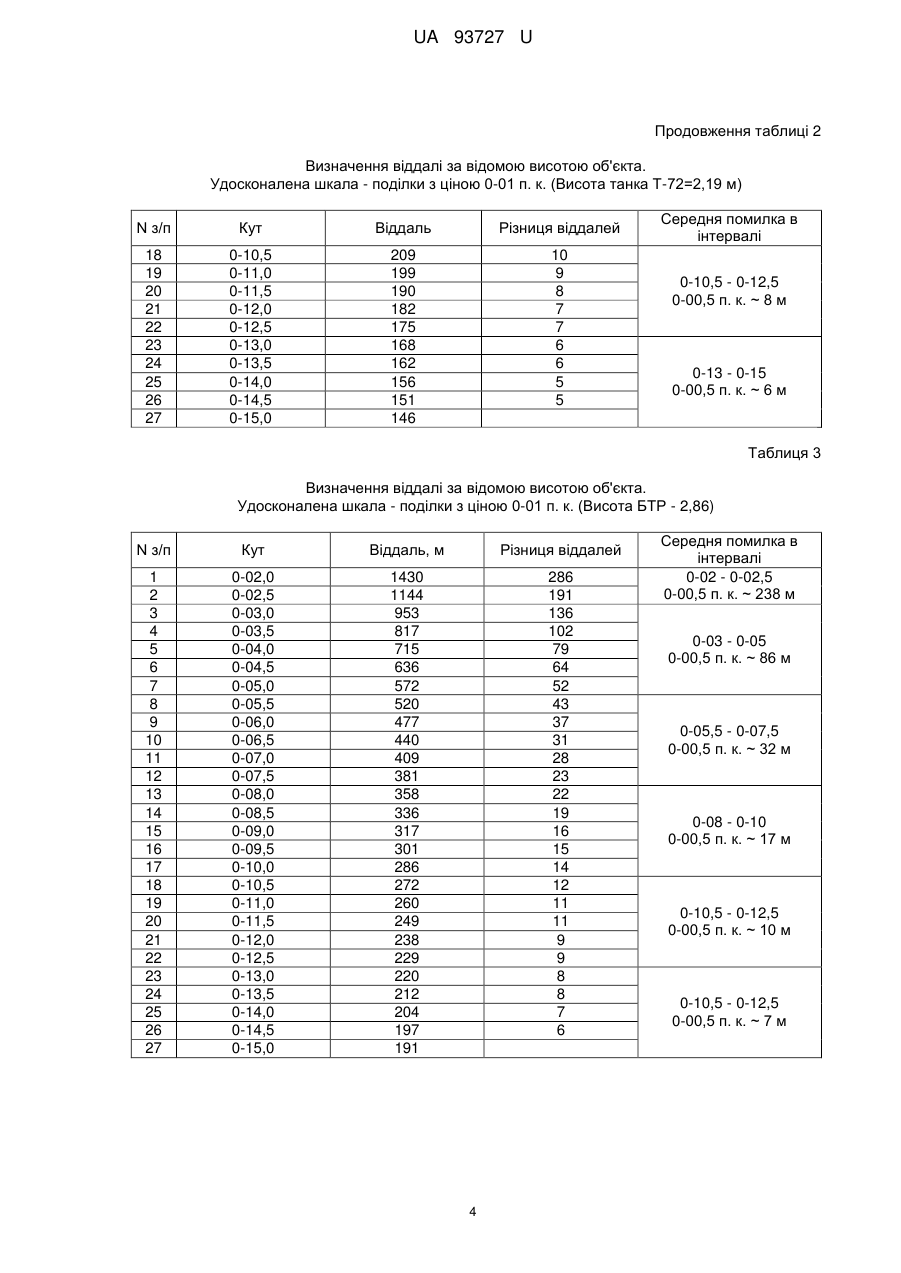

Реферат: UA 93727 U UA 93727 U 5 10 15 20 25 30 35 40 45 50 55 Галузь застосування: військова топографія, розвідка, прив'язка, топогеодезичні вимірювання вертикальних і горизонтальних кутів. Корисна модель належить конкретно до способів визначення горизонтальних і вертикальних кутів в топогеодезії та розвідці. Кутомірна сітка сучасного віддалеміра ДАК, який використовують в підрозділах РВ і А СВ ЗС України (фіг. 1), має короткі горизонтальну і вертикальну шкали, їх розміри дорівнюють 0-70 п. к. Ціна великої поділки сітки (між довгими сусідніми штрихами) дорівнює 0-10 п. к. Ціна малої поділки сітки (між довгими і короткими штрихами) дорівнює 0-05 п. к. Шкали сітки дозволяють виміряти горизонтальні і вертикальні кути з точністю 0-02,5 п. к. Відсутня оцифровка шкал. Кутомірну сітку віддалеміра ДАК застосовують у випадках закінчення ресурсу елементів живлення або для визначення коротких довжин ліній. Існуюча кутомірна сітка віддалеміра ДАК не відповідає вимогам сьогодення за точнісними характеристиками, за складністю зняття відліків, за малим розміром шкал. Ці недоліки суттєво впливають на точність і своєчасність проведення вимірів вертикальних і горизонтальних кутів, не задовольняють потреби командирів нижчої ланки підрозділів РВ і А СВ ЗС України. В основу корисної моделі поставлено задачу - удосконалити кутомірну сітку віддалеміра ДАК, що дало б можливість точніше визначати вертикальні і горизонтальні кути, спростити процес вимірювання та зняття відліків. Поставлена задача вирішується заміною існуючої кутомірної сітки на сітку, представлену на фіг. 2. Удосконалена кутомірна сітка має розміри горизонтальної і вертикальної шкал 1-00 п. к., ціну малих поділок горизонтальної і вертикальної шкал 0-01 п. к., відповідно, точність виміру горизонтальних і вертикальних кутів буде 0-00,5 п. к. Збільшені шкали сітки дають можливість виміряти більші горизонтальні та вертикальні кути. Кожна десята поділка обох шкал оцифрована, що спрощує зняття відліків. Наведене вище покажемо на прикладах. Приклад 1 Спостерігаємо танк під вертикальним кутом 0-02,5 п. к., виміряним існуючою кутомірною сіткою віддалеміра ДАК. При висоті танка 2,2 м віддаль до танку за формуло тисячних буде дорівнювати: Д = В · 1000/У Д = 2,2 × 1000/2,5 = 880 м. Зробимо такий же розрахунок, але приймемо, що той самий танк, на тій самій віддалі, але вертикальний кут, виміряний удосконаленою сіткою точніше і становить 0-03 п. к. Отримаємо: Д = 2,2 × 1000/3 = 733 м. Висновок: Як бачимо, похибка в 0-00,5 п. к. дає похибку у визначенні віддалі до цілі в 147 м. Наведені розрахунки підтверджують необхідність заміни малоточної існуючої кутомірної сітки удосконаленою кутомірною сіткою, яка дає можливість виміряти кути з більш високою точністю. Приклад 2 Спостерігаємо через віддалемір ДАК з новою сіткою переміщення танків противника: фронт 0-60 п. к., вертикальний кут 0-03,5 п. к. Визначити віддаль до танкового підрозділу та величину фронту в метрах. Знаючи, що висота танка дорівнює 2,2 м, можна визначити віддаль до танкового підрозділу: Д = 2,2 × 1000/3,5 = 629 м. Зробимо розрахунки по визначенню фронту танкового підрозділу в метрах. Д = 60 × 629/1000 = 38 м. Висновок: Як бачимо, іде перегрупування танкового взводу. Приклад 3 Визначити удосконаленою кутомірною сіткою віддалеміра ДАК вертикальний кут, виміряючи його за висотою особового складу, танка та бронетранспортера. За допомогою простих математичних обчислень розрахувати віддаль до них. Порівняти точнісні характеристики існуючої кутомірної сітки та запропонованої удосконаленої кутомірної сітки віддалеміра ДАК. Аналіз математичних обчислень, наведених в табл. 1, показує, що удосконалена кутомірна сітка у порівнянні з існуючою дасть можливість точніше вимірювати горизонтальні та вертикальні кути, при цьому середнє значення обчислених віддалей до особового складу при його середньому зрості 1,7 м, в інтервалі виміряних кутів 0-01,5 - 0-02,5 будуть визначені точніше на 189 м, в інтервалі 0-03 - 0-05 - на 52 м, в інтервалі 0-05,5 - 0-07,5 - на 19 м, в інтервалі 0-08 - 0-10 - на 10 м, в інтервалі 0-10,5 - 0-12,5 - на 6 м, в інтервалі 0-13 - 0-15 - на 4 м, в інтервалі 0-15,5 - 0-17 - на 3 м, в інтервалі 0-17,5 - 0-20 - на 2 м. 1 UA 93727 U 5 10 15 20 25 30 Аналіз математичних обчислень, наведених в табл. 2, показує, що удосконалена кутомірна сітка у порівнянні з існуючою дасть можливість точніше вимірювати горизонтальні та вертикальні кути, при цьому середнє значення обчислених віддалей до танка при його висоті 2,2 м в інтервалі виміряних кутів 0-02 - 0-02,5 будуть визначені точніше на 182 м, в інтервалі 003 - 0-05 - на 66 м, в інтервалі 0-05,5 - 0-07,5 - на 25 м, в інтервалі 0-08 - 0-10 - на 13 м, в інтервалі 0-10,5 - 0-12,5 - на 8 м, в інтервалі 0-13 - 0-15 - на 6 м. Аналіз математичних обчислень, наведених в табл. 3, показує, що удосконалена кутомірна сітка у порівнянні з існуючою дасть можливість точніше вимірювати горизонтальні та вертикальні кути, при цьому середнє значення обчислених віддалей до бронетранспортера при його висоті 2,86 м в інтервалі виміряних кутів 0-02 - 0-02,5 будуть визначені точніше на 238 м, в інтервалі 0-03 - 0-05 - на 86 м, в інтервалі 0-05,5 - 0-07,5 - на 32 м, в інтервалі 0-08 - 0-10 - на 17 м, в інтервалі 0-10,5 - 0-12,5 - на 10 м, в інтервалі 0-13 - 0-15 - на 7 м. Висновок: Запропонована удосконалена кутомірна сітка віддалеміра ДАК, підвищить технічні можливості віддалеміра і дозволить: розвіднику точніше вимірювати вертикальні та горизонтальні кути за допомогою вертикальної та горизонтальної шкал сітки ДАК, при цьому їх величина збільшується на 0-30 (по вертикалі та горизонталі), а підпис поділок та їх градуювання через 0-01 прискорить визначення кутів та збільшить точність вимірів у 5 разів у порівнянні з існуючою (існуюча точність кутомірної сітки 0-02,5 п. к., пропонованої - 0-00,5 п. к.); підвищиться точність прив'язки елементів бойового порядку підрозділів СВ ЗС України, визначення полярних координат розвіданих цілей; зменшиться час пристрілки цілей (створення повітряних реперів), в той же час збільшиться ефективність ураження цілей при стрільбі з дистанційним підривником (трубкою) та ефективність коректування вогню артилерії; вимірювання вертикальних кутів з точністю, вказаною вище, дозволить збільшити інтервал вимірювань кутів, за допомогою простих математичних обчислень визначати віддалі в межах 20…10000 м, особливо це важливо при прив'язці елементів бойового порядку підрозділів (тактико-технічні характеристики передбачають вимірювання віддалі, починаючи від 100 м), якщо до контурної точки немає можливості підійти (під'їхати); працювати на віддалемірі у випадку виходу з ладу елементів живлення приладу, закінчення їх ресурсу або встановлення противником активних завад. Таблиця 1 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п. к. (Висота людини. Середній зріст = 1,7 м) N з/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Верт. кут спостереження 0-01,5 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 Віддаль Різниця 1133 850 680 567 485 425 378 340 309 283 262 243 227 213 200 189 178 170 283 170 113 82 60 47 38 31 26 21 19 16 14 13 11 11 8 8 2 Середня помилка в інтервалі 0-01,5-0 - 02,5 0-00,5 п. к. ~ 189 м 0-03 - 0-05 0-00,5 п. к. ~ 52 м 0-05,5 - 0-07,5 0-00,5 п. к. ~ 19м 0-08 - 0-10 п. к. 0-00,5 п. к. ~ 10 м UA 93727 U Продовження таблиці 1 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п. к. (Висота людини. Середній зріст = 1,7 м) N з/п 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 Верт. кут спостереження 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 0-15,5 0-16,0 0-16,5 0-17,0 0-17,5 0-18,0 0-18,5 0-19,0 0-19,5 0-20,0 Віддаль Різниця 162 155 148 141 136 131 126 121 117 113 110 106 103 100 97 94 92 89 87 85 7 7 7 5 5 5 5 4 4 3 4 3 3 3 3 2 3 2 2 Середня помилка в інтервалі 0-10,5 - 0-12,5 0-00,5 п. к. ~ 6 м 0-13 - 0-15 0-00,5 п. к. ~ 4 м 0-15,5 - 0-17,5 0-00,5 п. к. ~ 3 м 0-17,5 - 0-20 0-00,5 п. к. ~ 2 м Таблиця 2 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п. к. (Висота танка Т-72=2,19 м) N з/п Кут Віддаль Різниця віддалей 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 1095 876 730 626 548 487 438 398 365 337 313 292 274 258 243 231 219 219 146 104 78 61 49 40 33 28 24 21 18 16 15 12 12 10 3 Середня помилка в інтервалі 0-02 - 0-02,5 0-00,5 п. к. ~ 182 м 0-03 - 0-05 0-00,5 п. к. ~ 66 м 0-05,5 - 0-07,5 0-00,5 п. к. ~ 25 м 0-08 - 0-10 0-00,5 п. к. ~ 13 м UA 93727 U Продовження таблиці 2 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п. к. (Висота танка Т-72=2,19 м) N з/п Кут Віддаль Різниця віддалей 18 19 20 21 22 23 24 25 26 27 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 209 199 190 182 175 168 162 156 151 146 10 9 8 7 7 6 6 5 5 Середня помилка в інтервалі 0-10,5 - 0-12,5 0-00,5 п. к. ~ 8 м 0-13 - 0-15 0-00,5 п. к. ~ 6 м Таблиця 3 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п. к. (Висота БТР - 2,86) N з/п Кут Віддаль, м Різниця віддалей 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 1430 1144 953 817 715 636 572 520 477 440 409 381 358 336 317 301 286 272 260 249 238 229 220 212 204 197 191 286 191 136 102 79 64 52 43 37 31 28 23 22 19 16 15 14 12 11 11 9 9 8 8 7 6 4 Середня помилка в інтервалі 0-02 - 0-02,5 0-00,5 п. к. ~ 238 м 0-03 - 0-05 0-00,5 п. к. ~ 86 м 0-05,5 - 0-07,5 0-00,5 п. к. ~ 32 м 0-08 - 0-10 0-00,5 п. к. ~ 17 м 0-10,5 - 0-12,5 0-00,5 п. к. ~ 10 м 0-10,5 - 0-12,5 0-00,5 п. к. ~ 7 м UA 93727 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Кутомірна сітка віддалеміра артилерійського квантового, що містить горизонтальну і вертикальну кутомірні шкали з неоцифрованими поділками ціною 0-05 п. к., яка відрізняється тим, що змінено ціну поділок і розмір горизонтальної і вертикальної кутомірних шкал, ціна малих поділок горизонтальної та вертикальної кутомірних шкал сітки дорівнює 0-01 п. к., оцифрована кожна десята поділка кутомірних шкал, розмір горизонтальної та вертикальної кутомірних шкал 1-00 п. к. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Автори англійськоюPetliuk Ivan VAsyliovych, Vlasenko Stanislav Hryhorovych
Автори російськоюПетлюк Иван Васильевич, Власенко Станислав Григорьевич
МПК / Мітки
Мітки: віддалеміра, сітка, кутомірна, квантового, артилерійського
