Кутомірна сітка артилерійської бусолі

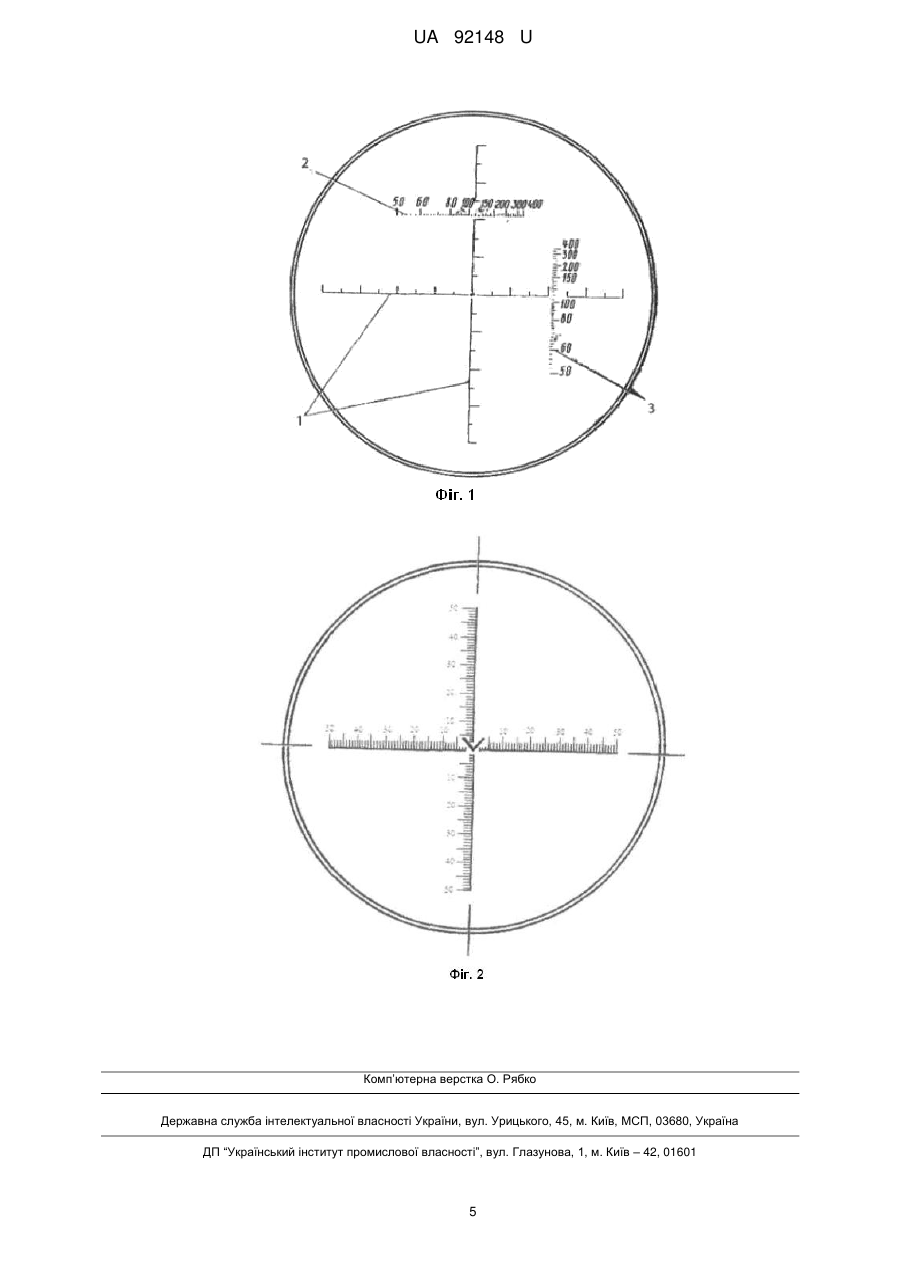

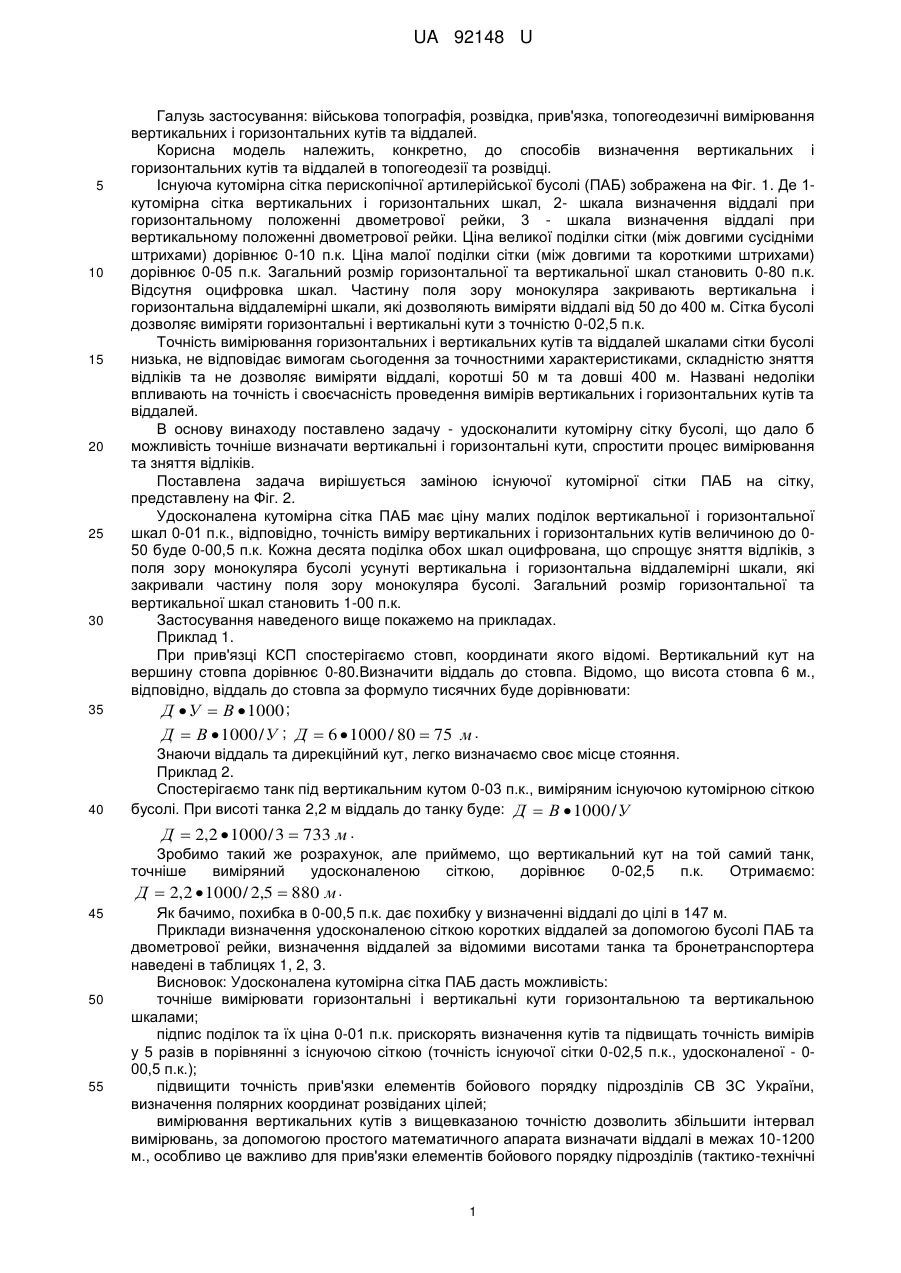

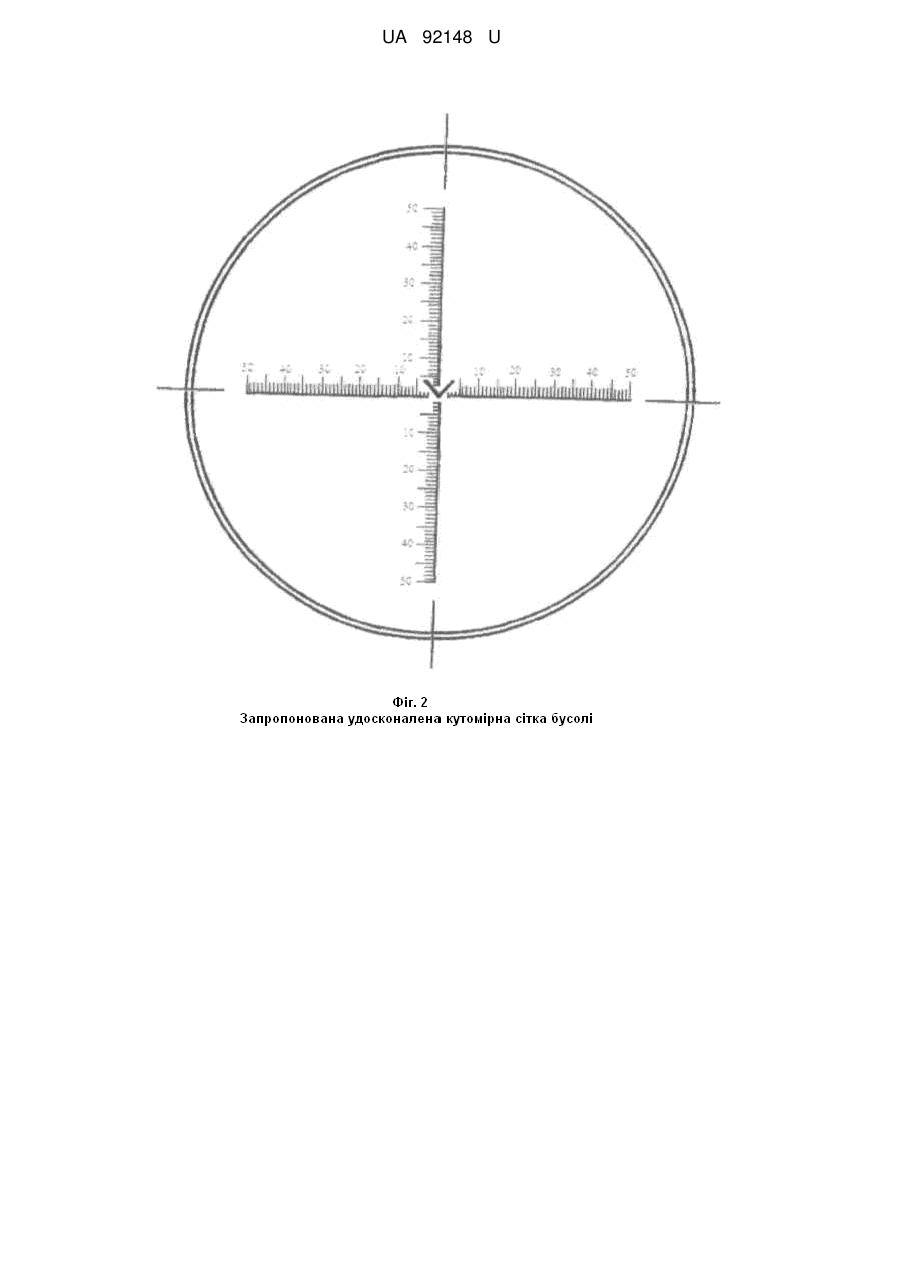

Реферат: UA 92148 U UA 92148 U 35 Галузь застосування: військова топографія, розвідка, прив'язка, топогеодезичні вимірювання вертикальних і горизонтальних кутів та віддалей. Корисна модель належить, конкретно, до способів визначення вертикальних і горизонтальних кутів та віддалей в топогеодезії та розвідці. Існуюча кутомірна сітка перископічної артилерійської бусолі (ПАБ) зображена на Фіг. 1. Де 1кутомірна сітка вертикальних і горизонтальних шкал, 2- шкала визначення віддалі при горизонтальному положенні двометрової рейки, 3 - шкала визначення віддалі при вертикальному положенні двометрової рейки. Ціна великої поділки сітки (між довгими сусідніми штрихами) дорівнює 0-10 п.к. Ціна малої поділки сітки (між довгими та короткими штрихами) дорівнює 0-05 п.к. Загальний розмір горизонтальної та вертикальної шкал становить 0-80 п.к. Відсутня оцифровка шкал. Частину поля зору монокуляра закривають вертикальна і горизонтальна віддалемірні шкали, які дозволяють виміряти віддалі від 50 до 400 м. Сітка бусолі дозволяє виміряти горизонтальні і вертикальні кути з точністю 0-02,5 п.к. Точність вимірювання горизонтальних і вертикальних кутів та віддалей шкалами сітки бусолі низька, не відповідає вимогам сьогодення за точностними характеристиками, складністю зняття відліків та не дозволяє виміряти віддалі, коротші 50 м та довші 400 м. Названі недоліки впливають на точність і своєчасність проведення вимірів вертикальних і горизонтальних кутів та віддалей. В основу винаходу поставлено задачу - удосконалити кутомірну сітку бусолі, що дало б можливість точніше визначати вертикальні і горизонтальні кути, спростити процес вимірювання та зняття відліків. Поставлена задача вирішується заміною існуючої кутомірної сітки ПАБ на сітку, представлену на Фіг. 2. Удосконалена кутомірна сітка ПАБ має ціну малих поділок вертикальної і горизонтальної шкал 0-01 п.к., відповідно, точність виміру вертикальних і горизонтальних кутів величиною до 050 буде 0-00,5 п.к. Кожна десята поділка обох шкал оцифрована, що спрощує зняття відліків, з поля зору монокуляра бусолі усунуті вертикальна і горизонтальна віддалемірні шкали, які закривали частину поля зору монокуляра бусолі. Загальний розмір горизонтальної та вертикальної шкал становить 1-00 п.к. Застосування наведеного вище покажемо на прикладах. Приклад 1. При прив'язці КСП спостерігаємо стовп, координати якого відомі. Вертикальний кут на вершину стовпа дорівнює 0-80.Визначити віддаль до стовпа. Відомо, що висота стовпа 6 м., відповідно, віддаль до стовпа за формуло тисячних буде дорівнювати: Д  У  В  1000 ; 40 Д  В  1000 / У ; Д  6  1000 / 80  75 м . Знаючи віддаль та дирекційний кут, легко визначаємо своє місце стояння. Приклад 2. Спостерігаємо танк під вертикальним кутом 0-03 п.к., виміряним існуючою кутомірною сіткою бусолі. При висоті танка 2,2 м віддаль до танку буде: Д  В  1000 / У 5 10 15 20 25 30 Д  2,2  1000 / 3  733 м . 45 50 55 Зробимо такий же розрахунок, але приймемо, що вертикальний кут на той самий танк, точніше виміряний удосконаленою сіткою, дорівнює 0-02,5 п.к. Отримаємо: Д  2,2  1000 / 2,5  880 м . Як бачимо, похибка в 0-00,5 п.к. дає похибку у визначенні віддалі до цілі в 147 м. Приклади визначення удосконаленою сіткою коротких віддалей за допомогою бусолі ПАБ та двометрової рейки, визначення віддалей за відомими висотами танка та бронетранспортера наведені в таблицях 1, 2, 3. Висновок: Удосконалена кутомірна сітка ПАБ дасть можливість: точніше вимірювати горизонтальні і вертикальні кути горизонтальною та вертикальною шкалами; підпис поділок та їх ціна 0-01 п.к. прискорять визначення кутів та підвищать точність вимірів у 5 разів в порівнянні з існуючою сіткою (точність існуючої сітки 0-02,5 п.к., удосконаленої - 000,5 п.к.); підвищити точність прив'язки елементів бойового порядку підрозділів СВ ЗС України, визначення полярних координат розвіданих цілей; вимірювання вертикальних кутів з вищевказаною точністю дозволить збільшити інтервал вимірювань, за допомогою простого математичного апарата визначати віддалі в межах 10-1200 м., особливо це важливо для прив'язки елементів бойового порядку підрозділів (тактико-технічні 1 UA 92148 U 5 характеристики передбачають вимір ліній від 50 до 400 м.), якщо до контурної точки немає можливості під'їхати (підійти); зменшити час пристрілки цілей (створення повітряних реперів), збільшити ефективність ураження цілей при стрільбі з дистанційним підривником (трубкою) та коректуванні вогню артилерії; приведені розрахунки підтверджують необхідність заміни малоточної існуючої кутомірної сітки ПАБ, сіткою, яка дасть можливість виміряти кути та віддалі з більш високою точністю. Таблиця 1 Визначення віддалі за допомогою бусолі та двометрової рейки. Удосконалена шкала - поділки з ціною 0-01 п.к. N з/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 Кут 0-80 0-79 0-78 0-77 0-76 0-75 0-74 0-73 0-72 0-71 0-70 0-69 0-68 0-67 0-66 0-65 0-64 0-63 0-62 0-61 0-60 0-59 0-58 0-57 0-56 0-55 0-54 0-53 0-52 0-51 0-50 0-49 0-48 0-47 0-46 0-45 0-44 0-43 0-42 0-41 0-40 Віддаль, м 25,0 25,3 25,6 26,0 26,3 26.7 27,0 27,4 27,8 28,2 28,6 29,0 29,4 29,8 30,3 30,8 31,3 31,7 32,2 32,8 33,3 33,9 34,5 35,1 35,7 36,4 37,0 37,7 38,5 39,2 40,0 40,8 41,7 42,6 43,5 44,4 45.4 46.5 47,6 48,8 50,0 Різниця віддалей 0,3 0,3 0,4 0,3 0,4 0,3 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,5 0,5 0,5 0.4 0,5 0,6 0,5 0,6 0,6 0,6 0,6 0,7 0,6 0,6 0,7 0,8 0,7 0,8 0,8 0,9 0,9 0,9 0.9 1.0 1.1 1,1 1.2 1.2 10 2 Середня помилка в інтервалі 0-80-0-70 0-00,5 п.к.~0,18 м 0-70-0-60 0-00,5 п.к.~0,24 м 0-60-0-50 0-00,5~0,34 м 0-50-0-40 0-00,5 п.к.~0,51 м. UA 92148 U Таблиця 2 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п.к. (Висота танка Т-72=2,2 м) N з/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Кут 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 Віддаль 1095 876 730 626 548 487 438 398 365 337 313 292 274 258 243 231 219 209 199 190 182 175 168 162 156 151 146 Різниця віддалей 219 146 104 78 61 49 40 33 28 24 21 18 16 15 12 12 10 10 9 8 7 7 6 6 5 5 3 Середня помилка в інтервалі 0-02-0-02,5 0-00,5 п.к.~182 м 0-03-0-05 0-00,5 п.к.~66 м 0-05,5-0-07,5 0-00,5 п.к.~25 м 0-08-0-10 0-00,5 п.к.~13м 0-10,5-0-12,5 0-00,5 п.к.~8 м 0-13-0-15 0-00,5 п.к.~6 м UA 92148 U Таблиця 3 Визначення віддалі за відомою висотою об'єкта. Удосконалена шкала - поділки з ціною 0-01 п.к. (Висота БТР - 2,86 м) N з/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Кут 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 Віддаль, м 1430 1144 953 817 715 636 572 520 477 440 409 381 358 336 317 301 286 272 260 249 238 229 220 212 204 197 191 Різниця віддалей 286 191 136 102 79 64 52 43 37 31 28 23 22 19 16 15 14 12 11 11 9 9 8 8 7 6 Середня помилка в інтервалі 0-02-0-02,5 0-00,5 п.к.~238 м 0-03-0-05 0-00,5 п.к.~86 м 0-05,5-0-07,5 0-00,5 п.к.~32 м 0-08-0-10 0-00,5 п.к.~17 м 0-10,5-0-12,5 0-00,5 п.к.~10 м 0-10,5-0-12,5 0-00,5 п.к.~7 м ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Кутомірна сітка артилерійської бусолі, що містить шкали визначення віддалі при горизонтальному і вертикальному положеннях двометрової рейки, містить горизонтальну і вертикальну кутомірні шкали з неоцифрованими поділками ціною 0-05 п.к., яка відрізняється тим, що в новій кутомірній сітці змінено ціну поділок і розмір горизонтальної і вертикальної кутомірних шкал, ціна малих поділок горизонтальної та вертикальної кутомірних шкал сітки дорівнює 0-01 п.к., оцифрована кожна десята поділка кутомірних шкал, на двометрову рейку нанесені дві додаткові поділки або показники, які відзначають на рейці відрізки 0,5 м та 1 м. 4 UA 92148 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
